静态路由&rip协议&ospf路由协议

rip路由协议
简介
信息协议
历史信息
原理
版本
RIPv1
RIPv2
rip和rip2区别
rip-1
rip-2

RIPng

协议分层
常考题

ospf路由协议
概述
实现过程
opsf分组
优点
缺点
实验：rip路由协议
实验：ospf路由协议



rip路由协议

简介

路由信息协议（RIP） 是内部网关协议IGP中最先得到广泛使用的协议【1058 [1] 】。RIP是一种分布式的基于距离矢量的路由选择协议，是因特网的标准协议，其最大优点就是实现简单，开销较小。
 但RIP的缺点也较多。首先，其限制了网络的规模，能使用的最大距离为15（16表示不可达）。其次路由器交换的信息是路由器的完整路由表，因而随着网络规模的扩大，开销也就增加。最后，“坏消息传播得慢”，使更新过程的收敛时间过长。因此对于规模较大的网络就应当使用OSPF协议。然而在规模较小的网络中，使用RIP协议的仍占多数。


信息协议

路由信息协议（Routing Information Protocol，缩写：RIP）是一种使用最广泛的内部网关协议（IGP）。（IGP）是在内部网络上使用的路由协议(在少数情形下,也可以用于连接到因特网的网络)，它可以通过不断的交换信息让路由器动态的适应网络连接的变化，这些信息包括每个路由器可以到达哪些网络，这些网络有多远等。 IGP是应用层协议，并使用UDP作为传输协议。
 虽然RIP仍然经常被使用，但大多数人认为它将会而且正在被诸如OSPF和IS-IS这样的路由协议所取代。当然，我们也看到EIGRP，一种和RIP属于同一基本协议类(距离矢量路由协议,Distance Vector Routing Protocol)但更具适应性的路由协议，也得到了一些使用。


历史信息

Xerox公司在20世纪70年代开发的，是IP所使用的第一个路由协议，RIP已经成为从UNIX系统到各种路由器的必备路由协议。RIP协议有以下特点：
 　　（1）RIP是自治系统内部使用的协议即内部网关协议，使用的是距离矢量算法。
 　　（2）RIP使用UDP的520端口进行RIP进程之间的通信。
 　　（3）RIP主要有两个版本：RIPv1和RIPv2。RIPv1协议的具体描述在RFC1058中，RIPv2是对RIPv1协议的 改进，其协议的具体描述在RFC2453中。
 　　（4）RIP协议以跳数作为网络度量值。
 （5）RIP协议采用广播或组播进行路由更新，其中RIPv1使用广播，而RIPv2使用组播（224.0.0.9）。
 　　（6）RIP协议支持主机被动模式，即RIP协议允许主机只接收和更新路由信息而不发送信息。　
 　　（7）RIP协议支持默认路由传播。
 　　（8）RIP协议的网络直径不超过15跳，适合于中小型网络。16跳时认为网络不可达。
 　　（9）RIPv1是有类路由协议，RIPv2是无类路由协议，即RIPv2的报文中含有掩码信息。
 RIP所使用的路由算法是Bellman-Ford算法.这种算法最早被用于一个计算机网络是在1969年，当时是作为ARPANET的初始路由算法。
 RIP是由“网关信息协议”(Xerox Parc的用于互联网工作的PARC通用数据包协议簇的一部分)发展过来的，可以说网关信息协议是RIP的最早的版本。后来的一个版本才被命名为“路由信息协议”，是Xerox网络服务协议簇的一部分。


原理

同一自治系统(A.S.)中的路由器每 30秒会与相邻的路由器 交换子讯息，以动态的建立路由表。
 RIP 允许最大的hop数(跳数）为15 多于15跳不可达。


版本

RIP共有三个版本，RIPv1, RIPv2, RIPng
 其中RIPV1和RIPV2是用在IPV4的网络环境里，RIPng是用在IPV6的网络环境里。

RIPv1

RIPv1使用分类路由，定义在[RFC 1058 [1] ]中。在它的路由更新(Routing Updates)中并不带有子网的资讯，因此它无法支持可变长度子网掩码。这个限制造成在RIPv1的网络中，同级网络无法使用不同的子网掩码。换句话说，在同一个网络中所有的子网络数目都是相同的。另外，它也不支持对路由过程的认证，使得RIPv1有一些轻微的弱点，有被攻击的可能。

RIPv2

因为RIPv1的缺陷，RIPv2在1994年被提出，将子网络的资讯包含在内，透过这样的方式提供无类别域间路由，不过对于最大节点数15的这个限制仍然被保留着。另外针对安全性的问题，RIPv2也提供一套方法，透过加密来达到认证的效果。而之后[RFC 2082 [2] ]也定义了利用MD5来达到认证的方法。 RIPv2的相关规定在[RFC 2453 [3] ] orSTD56。

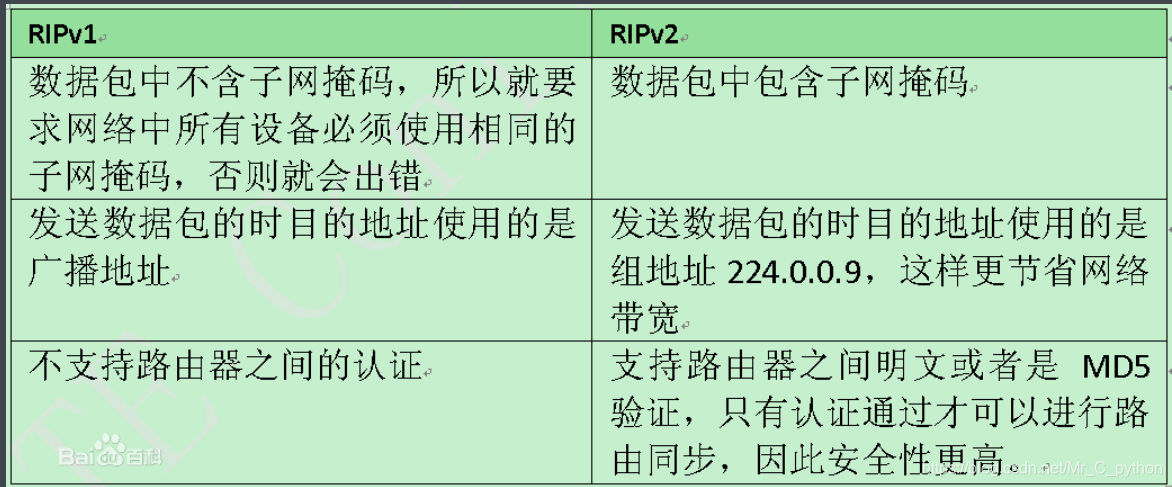

 现今的IPv4网络中使用的大多是RIPv2，RIPv2是在RIPv1基础上的改进， RIPv2和RIPv1相比主要有以下区别。

rip和rip2区别

rip-1

RIP属于典型的距离矢量路由选择协议。
RIP消息通过广播地址255.255.255.255进行发送，RIPv2使用组播地址224.0.0.9发送消息，两者都使用UDP 协议的520端口。
RIP以到目的网络的最小跳数作为路由选择度量标准，而不是在链路的带宽和延迟的基础上进行选择。
RIP是为小型网络设计的。它的跳数计数限制为15跳，16跳为不可到达。
RIP是一种有类路由协议，不支持不连续子网设计。RIP-2支持CIDR及VLSM可变长子网掩码，使其支持不连续子网设计。
RIP周期性进行完全路由更新，将路由表广播给邻居路由器，广播周期缺省为30秒。
RIP的协议管理距离为120。

rip-2

RIP-2 是一种无类别路由协议（Classless Routing Protocol）。
RIP-2协议报文中携带掩码信息，支持VLSM（可变长子网掩码）和CIDR。
RIP-2支持以组播方式发送路由更新报文，组播地址为224.0.0.9，减少网络与系统资源消耗。
RIP-2支持对协议报文进行验证，并提供明文验证和MD5验证两种方式，增强安全性。
RIP-2能够支持VLSM


RIPng

RIPng(Routing Information Protocol next generation)则被定义在[RFC 2080 [4] ]，主要是针对IPv6做一些延伸的规范。与RIPv2相比下其最主要的差异是：
 RIPv2 支持RIP更新认证, RIPng 则没有 (IPv6 routers were, at the time, supposed to use IPsec for authentication);
 RIPv2 容许附上arbitrary 的标签， RIPng 则不容许；
 RIPv2 encodes the next-hop into each route entries, RIPng requires specific encoding of the nexthop for a set of route entries.
 RIPv2 UDP的Port number 为 520，RIPng UDP的Port number 为 521


协议分层

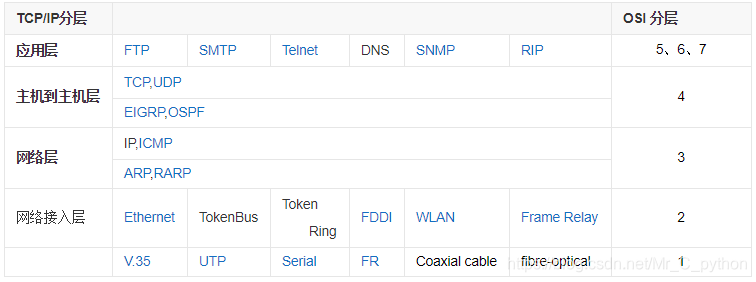

TCP/IP参考模型分为四层：应用层（Application Layer）、主机到主机层、网络层（Internet Layer）、网络接入层。


常考题

什么是RIP
 RIP是一种距离矢量路由协议（Distance Vector Routing Protocol）。基本上，距离矢量路由协议基于距离矢量算法根据目的地的远近（远近=经过路由器的数量）来决定最好的路径。
RIP的作用是什么
 RIP让路由器之间互相传递路由信息。路由器通过RIP，能自动知道远程目的地，而不需要网络管理员给每台路由器添加静态路由信息。
传递路由信息
 RIP把自己所有的路由信息，通过Response包泛洪给邻居。
计算Metric
 RIP用“跳数”来计算cost（metric），每经过一台路由器，“跳数”就增加1。RIP会通过“跳数”最小的路径传输数据包。

ospf路由协议

概述

开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种动态路由协议，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。在网络中使用OSPF协议后，大部分路由将由OSPF协议自行计算和生成，无须网络管理员人工配置，当网络拓扑发生变化时，协议可以自动计算、更正路由，极大地方便了网络管理。但如果使用时不结合具体网络应用环境，不做好细致的规划，OSPF协议的使用效果会大打折扣，甚至引发故障。
 OSPF协议是一种链路状态协议。每个路由器负责发现、维护与邻居的关系，并将已知的邻居列表和链路费用LSU(Link State Update)报文描述，通过可靠的泛洪与自治系统AS(Autonomous System)内的其他路由器周期性交互，学习到整个自治系统的网络拓扑结构;并通过自治系统边界的路由器注入其他AS的路由信息，从而得到整个Internet的路由信息。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新。

实现过程

初始化形成端口初始信息：在路由器初始化或网络结构发生变化(如链路发生变化，路由器新增或损坏)时，相关路由器会产生链路状态广播数据包LSA，该数据包里包含路由器上所有相连链路，也即为所有端口的状态信息。
路由器间通过泛洪(Floodingl机制交换链路状态信息：各路由器一方面将其LSA数据包传送给所有与其相邻的OSPF路由器，另一方面接收其相邻的OSPF路由器传来的LSA数据包，根据其更新自己的数据库。
形成稳定的区域拓扑结构数据库：OSPF路由协议通过泛洪法逐渐收敛，形成该区域拓扑结构的数据库，这时所有的路由器均保留了该数据库的一个副本。
形成路由表：所有的路由器根据其区域拓扑结构数据库副本采用最短路径法计算形成各自的路由表。

opsf分组

OSPF协议依靠五种不同类型的分组来建立邻接关系和交换路由信息，即问候分组、数据库描述分组、链路状态请求分组、链路状态更新分组和链路状态确认分组。

问候(Hello)分组
 OSPF使用Hello分组建立和维护邻接关系。在一个路由器能够给其他路由器分发它的邻居信息前，必须先问候它的邻居们。
数据库描述(Data base Description，DBD)分组
 DBD分组不包含完整的“链路状态数据库”信息，只包含数据库中每个条目的概要。当一个路由器首次连入网络，或者刚刚从故障中恢复时，它需要完整的“链路状态数据库”信息。此时，该路由器首先通过hello分组与邻居们建立双向通信关系，然后将会收到每个邻居反馈的DBD分组。新连入的这个路由器会检查所有概要，然后发送一个或多个链路状态请求分组，取回完整的条目信息。
链路状态请求(Link State Request，LSR)分组
 LSR分组用来请求邻居发送其链路状态数据库中某些条目的详细信息。当一个路由器与邻居交换了数据库描述分组后，如果发现它的链路状态数据库缺少某些条目或某些条目已过期，就使用LSR分组来取得邻居链路状态数据库中较新的部分。
链路状态更新(Link State Update，LSU)分组
 LSU分组被用来应答链路状态请求分组，也可以在链路状态发生变化时实现洪泛(flooding)。在网络运行过程中，只要一个路由器的链路状态发生变化，该路由器就要使用LSU，用洪泛法向全网更新链路状态。
链路状态确认(Link State Acknowledgment，LSAck)分组
 LSAck分组被用来应答链路状态更新分组，对其进行确认，从而使得链路状态更新分组采用的洪泛法变得可靠。

优点

OSPF适合在大范围的网络：OSPF协议当中对于路由的跳数，它是没有限制的，所以OSPF协议能用在许多场合，同时也支持更加广泛的网络规模。只要是在组播的网络中，OSPF协议能够支持数十台路由器一起运作。
组播触发式更新：OSPF协议在收敛完成后，会以触发方式发送拓扑变化的信息给其他路由器，这样就可以减少网络宽带的利用率；同时，可以减小干扰，特别是在使用组播网络结构，对外发出信息时，它对其他设备不构成其他影响
收敛速度快：如果网络结构出现改变，OSPF协议的系统会以最快的速度发出新的报文，从而使新的拓扑情况很快扩散到整个网络；而且，OSPF采用周期较短的HELLO报文来维护邻居状态。
以开销作为度量值：OSPF协议在设计时，就考虑到了链路带宽对路由度量值的影响。OSPF协议是以开销值作为标准，而链路开销和链路带宽，正好形成了反比的关系，带宽越是高，开销就会越小，这样一来，OSPF选路主要基于带宽因素。
OSPF协议的设计是为了避免路由环路：在使用最短路径的算法下，收到路由中的链路状态，然后生成路径，这样不会产生环路。
应用广泛：广泛的应用在互联网上，其他会有大量的应用实例。证明这是使用最广泛的IPG之一。

缺点

OSPF协议的配置对于技术水平要求很高，配置比较复杂的。因为网络会根据具体的参数，给整个网络划分区域或者标注某个属性，所以各种情况都会非常复杂，这就要求网络分析员对OSPF协议的配置要相当了解，不但要求具有普通的网络知识技术，还要有更深层的技术理解，只有具备这样的人员，才能完成OSPF协议的配置和日常维护。
路由其自身的负载分担能力是很低的。OSPF路由协议会根据几个主要的因素，生成优先级不同的接口。然而在同一个区域内，路由协议只会通过优先级最高的那个接口。只要是接口优先级低于最高优先级，那么路由就不会通过。在这个基础上，不同等级的路由，无法相互承担负载，只能独自运行。


 版权声明：以上源于百度百科

实验：rip路由协议

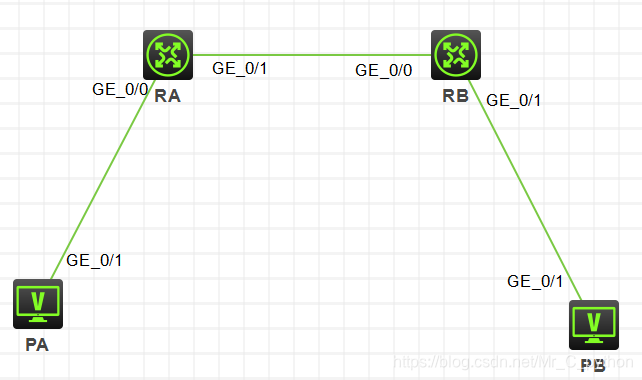

实验拓扑

ip地址分配

设备
接口
地址
RA
GE0/0
192.168.1.2/24
RA
GE0/1
192.168.2.1/24
RB
GE0/0
192.168.2.2/24
RB
GE0/1
192.168.3.1/24
PA
—
192.168.1.1/24
PB
—
192.168.3.2/24
给RA/RB配置接口地址

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]int ge0/0
[H3C-GigabitEthernet0/0]ip add 192.168.1.2 24

其余同上。

配置好之后,我们再测试下连通性

PA客户端

# ping 的是PA--PA  环回地址loopback		状态：成功
<H3C>ping 192.168.1.1
Ping 192.168.1.1 (192.168.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.1.1: icmp_seq=0 ttl=255 time=0.000 ms
56 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 192.168.1.1: icmp_seq=3 ttl=255 time=0.000 ms
56 bytes from 192.168.1.1: icmp_seq=4 ttl=255 time=0.000 ms
--- Ping statistics for 192.168.1.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.000/0.000/0.000 ms

# ping 的是RA的接口ge0/0 	状态：成功
<H3C>ping 192.168.1.2
Ping 192.168.1.2 (192.168.1.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.1.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 192.168.1.2: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 192.168.1.2: icmp_seq=2 ttl=255 time=1.000 ms
56 bytes from 192.168.1.2: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 192.168.1.2: icmp_seq=4 ttl=255 time=0.000 ms
--- Ping statistics for 192.168.1.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.600/1.000/0.490 ms

# ping的是RA的接口ge0/1   状态：成功
<H3C>ping 192.168.2.1
Ping 192.168.2.1 (192.168.2.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.2.1: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 192.168.2.1: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 192.168.2.1: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 192.168.2.1: icmp_seq=3 ttl=255 time=0.000 ms
56 bytes from 192.168.2.1: icmp_seq=4 ttl=255 time=0.000 ms
--- Ping statistics for 192.168.2.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.400/1.000/0.490 ms

# ping 的是RB的接口ge0/0   状态：失败
<H3C>ping 192.168.2.2
Ping 192.168.2.2 (192.168.2.2): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
--- Ping statistics for 192.168.2.2 ---
5 packet(s) transmitted, 0 packet(s) received, 100.0% packet loss

为什么会失败？
 因为PA是192.168.1.0/24网络段，但是RB的接口ge0/0是192.168.2.0/24网络段，不在同一个网络段，所以无法通信。

# RA路由表信息
<H3C>display ip routing-table
Destinations : 16       Routes : 16
Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
192.168.1.0/24     Direct  0   0           192.168.1.2     GE0/0
192.168.1.0/32     Direct  0   0           192.168.1.2     GE0/0
192.168.1.2/32     Direct  0   0           127.0.0.1       InLoop0
192.168.1.255/32   Direct  0   0           192.168.1.2     GE0/0
192.168.2.0/24     Direct  0   0           192.168.2.1     GE0/1
192.168.2.0/32     Direct  0   0           192.168.2.1     GE0/1
192.168.2.1/32     Direct  0   0           127.0.0.1       InLoop0
192.168.2.255/32   Direct  0   0           192.168.2.1     GE0/1
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

在路由表中我们也看不见指向192.168.2.2/24的路由信息。
 5. 配置静态路由协议

命令行：ip route-static	 目的网络  	网络号长度 		下一跳

# 路由器RA配置
[RA]IP route-static 192.168.3.0 24 192.168.2.2

# 路由器RB配置
[RB]IP route-static 192.168.1.0 24 192.168.2.1

完成之后：

# 用PA去ping一下PB  		状态：成功
ping 192.168.3.2
Ping 192.168.3.2 (192.168.3.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.2: icmp_seq=0 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=1 ttl=253 time=1.000 ms
56 bytes from 192.168.3.2: icmp_seq=2 ttl=253 time=1.000 ms
56 bytes from 192.168.3.2: icmp_seq=3 ttl=253 time=1.000 ms
56 bytes from 192.168.3.2: icmp_seq=4 ttl=253 time=1.000 ms
--- Ping statistics for 192.168.3.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 1.000/1.200/2.000/0.400 ms

# RA路由表信息
[RA]display ip routing-table
Destinations : 17       Routes : 17
Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/32         Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.0/32       Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
192.168.1.0/24     Direct  0   0           192.168.1.2     GE0/0
192.168.1.0/32     Direct  0   0           192.168.1.2     GE0/0
192.168.1.2/32     Direct  0   0           127.0.0.1       InLoop0
192.168.1.255/32   Direct  0   0           192.168.1.2     GE0/0
192.168.2.0/24     Direct  0   0           192.168.2.1     GE0/1
192.168.2.0/32     Direct  0   0           192.168.2.1     GE0/1
192.168.2.1/32     Direct  0   0           127.0.0.1       InLoop0
192.168.2.255/32   Direct  0   0           192.168.2.1     GE0/1
192.168.3.0/24     Static  60  0           192.168.2.2     GE0/1
224.0.0.0/4        Direct  0   0           0.0.0.0         NULL0
224.0.0.0/24       Direct  0   0           0.0.0.0         NULL0
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

多了一条路由信息，指向192.168.3.0/24，下一跳是192.168.2.2。

删除静态路由协议，配置rip协议

# 查看静态路由表
[RA]display route-static routing-table
Total number of routes: 1
Status: * - valid
*Destination: 192.168.3.0/24
       NibID: 0x11000000        NextHop: 192.168.2.2
   MainNibID: N/A             BkNextHop: N/A
     BkNibID: N/A             Interface: N/A
     TableID: 0x2           BkInterface: N/A
        Flag: 0x82d01          BfdSrcIp: N/A
     DbIndex: 0x1            BfdIfIndex: 0x0
        Type: Normal        BfdVrfIndex: 0
  TrackIndex: 0xffffffff          Label: NULL
  Preference: 60            vrfIndexDst: 0
     BfdMode: N/A            vrfIndexNH: 0
   Permanent: 0                     Tag: 0

# 删除静态路由
[RA]delete static-routes all

# RB配置rip协议（就是相邻网络段就好）
[RB]rip
[RB-rip-1]network 192.168.2.0
[RB-rip-1]network 192.168.3.0

# RA配置rip协议
[RA]rip
[RA-rip-1]net 192.168.2.0
[RA-rip-1]net 192.168.1.0

测试

# PA---PB		状态：成功
ping 192.168.3.2
Ping 192.168.3.2 (192.168.3.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.2: icmp_seq=0 ttl=253 time=1.000 ms
56 bytes from 192.168.3.2: icmp_seq=1 ttl=253 time=1.000 ms
56 bytes from 192.168.3.2: icmp_seq=2 ttl=253 time=3.000 ms
56 bytes from 192.168.3.2: icmp_seq=3 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=4 ttl=253 time=1.000 ms
--- Ping statistics for 192.168.3.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 1.000/1.600/3.000/0.800 ms

# 查看rip协议配置
[RA]display rip 1
  Public VPN-instance name:
    RIP process: 1
       RIP version: 1
       Preference: 100
       Checkzero: Enabled
       Default cost: 0
       Summary: Enabled
       Host routes: Enabled
       Maximum number of load balanced routes: 32
       Update time   :   30 secs  Timeout time         :  180 secs
       Suppress time :  120 secs  Garbage-collect time :  120 secs
       Update output delay:   20(ms)  Output count:    3
       TRIP retransmit time:    5(s)  Retransmit count: 36
       Graceful-restart interval:   60 secs
       Triggered Interval : 5 50 200
       BFD: Disabled
       Silent interfaces: None
       Default routes: Disabled
       Verify-source: Enabled
       Networks:
           192.168.1.0            192.168.2.0
       Configured peers: None
       Triggered updates sent: 2

删除rip1协议，配置rip2协议

# 取消rip协议
[RA]undo rip
Undo RIP process? [Y/N]:y

# 取消rip协议
[RB]undo rip
Undo RIP process? [Y/N]:y

# RB配置rip2协议
[RB]rip
[RB-rip-1]version 2
[RB-rip-1]net 192.168.2.0
[RB-rip-1]net 192.168.3.0

# RA配置rip协议
[RA]rip
[RA-rip-1]version 2
[RA-rip-1]net 192.168.1.0
[RA-rip-1]net 192.168.2.0

# 查看rip2协议
[RA]display rip
  Public VPN-instance name:
    RIP process: 1
       RIP version: 2
       Preference: 100
       Checkzero: Enabled
       Default cost: 0
       Summary: Enabled
       Host routes: Enabled
       Maximum number of load balanced routes: 32
       Update time   :   30 secs  Timeout time         :  180 secs
       Suppress time :  120 secs  Garbage-collect time :  120 secs
       Update output delay:   20(ms)  Output count:    3
       TRIP retransmit time:    5(s)  Retransmit count: 36
       Graceful-restart interval:   60 secs
       Triggered Interval : 5 50 200
       BFD: Disabled
       Silent interfaces: None
       Default routes: Disabled
       Verify-source: Enabled
       Networks:
           192.168.1.0            192.168.2.0
       Configured peers: None
       Triggered updates sent: 2

测试

<H3C>ping 192.168.3.2
Ping 192.168.3.2 (192.168.3.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.2: icmp_seq=0 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=1 ttl=253 time=1.000 ms
56 bytes from 192.168.3.2: icmp_seq=2 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=3 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=4 ttl=253 time=2.000 ms
--- Ping statistics for 192.168.3.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 1.000/1.800/2.000/0.400 ms

实验：ospf路由协议

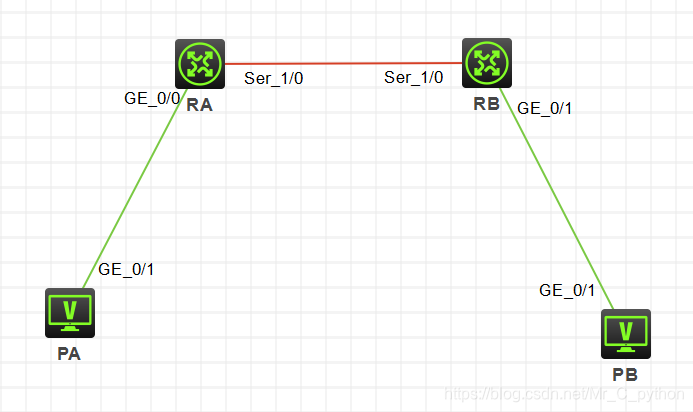

实验拓扑



ip地址分配


设备
接口
地址
RA
GE0/0
192.168.1.2/24
RA
Se1/0
192.168.2.1/24
RB
Se1/0
192.168.2.2/24
RB
GE0/1
192.168.3.1/24
PA
—
192.168.1.1/24
PB
—
192.168.3.2/24

配置IP命令
 略（学过rip路由配置就不应该对此有疑问！！！）


状态检测


# PB-----ping-----PB
ping 192.168.3.2
Ping 192.168.3.2 (192.168.3.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.2: icmp_seq=0 ttl=255 time=0.000 ms
56 bytes from 192.168.3.2: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 192.168.3.2: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 192.168.3.2: icmp_seq=3 ttl=255 time=0.000 ms
56 bytes from 192.168.3.2: icmp_seq=4 ttl=255 time=0.000 ms
--- Ping statistics for 192.168.3.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.000/0.000/0.000 ms

# PB-----ping-----RB(GE0/1)
ping 192.168.3.1
Ping 192.168.3.1 (192.168.3.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.1: icmp_seq=0 ttl=255 time=0.000 ms
56 bytes from 192.168.3.1: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 192.168.3.1: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 192.168.3.1: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 192.168.3.1: icmp_seq=4 ttl=255 time=1.000 ms
--- Ping statistics for 192.168.3.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.400/1.000/0.490 ms

# PB-----ping-----RB(se1/0)
ping 192.168.2.2
Ping 192.168.2.2 (192.168.2.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.2.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 192.168.2.2: icmp_seq=1 ttl=255 time=0.000 ms
56 bytes from 192.168.2.2: icmp_seq=2 ttl=255 time=1.000 ms
56 bytes from 192.168.2.2: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 192.168.2.2: icmp_seq=4 ttl=255 time=0.000 ms
--- Ping statistics for 192.168.2.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.600/1.000/0.490 ms

# PB-----ping-----RA(Se1/0)
ping 192.168.2.1
Ping 192.168.2.1 (192.168.2.1): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
--- Ping statistics for 192.168.2.1 ---
5 packet(s) transmitted, 0 packet(s) received, 100.0% packet loss

配置没有问题，继续…



配置ospf路由协议

# 配置单个区域的opsf,就是上面两台路由设备在同一个ospf域内

# RA
[RA]ospf 100
[RA-ospf-100]area 12
[RA-ospf-100-area-0.0.0.12]network 192.168.1.0 0.0.0.255
[RA-ospf-100-area-0.0.0.12]network 192.168.2.0 0.0.0.255
[RA-ospf-100-area-0.0.0.12]quit
[RA-ospf-100]

# RB
[RB]ospf 100
[RB-ospf-100]area 12
[RB-ospf-100-area-0.0.0.12]net 192.168.2.0 0.0.0.255
[RB-ospf-100-area-0.0.0.12]net 192.168.3.0 0.0.0.255
[RB-ospf-100-area-0.0.0.12]quit
[RB-ospf-100]

查看OSPF配置信息

[RA]dis ospf routing
         OSPF Process 100 with Router ID 192.168.2.1
                  Routing Table
                Topology base (MTID 0)
 Routing for network
 Destination        Cost     Type    NextHop         AdvRouter       Area
 192.168.3.0/24     1563     Stub    192.168.2.2     192.168.3.1     0.0.0.12
 192.168.1.0/24     1        Stub    0.0.0.0         192.168.2.1     0.0.0.12
 192.168.2.0/24     1562     Stub    0.0.0.0         192.168.2.1     0.0.0.12

检验

# PA-----ping-----PB
<H3C>ping 192.168.3.2
Ping 192.168.3.2 (192.168.3.2): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.2: icmp_seq=0 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=1 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=2 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=3 ttl=253 time=2.000 ms
56 bytes from 192.168.3.2: icmp_seq=4 ttl=253 time=1.000 ms
--- Ping statistics for 192.168.3.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 1.000/1.800/2.000/0.400 ms

多区域OSPF配置

# 具体代码和单个区域是一样的，网络段分配给不同域内即可

至此，实验全部完结，感谢各位博主、大佬的观看


常见的路由协议可以分为两种类型
 一、内部网关协议
 内部网关协议(IGP：Interior Gateway Protocol)，适用于单个ISP的统一路由协议的运行，一般由一个ISP运营的网络位于一个AS（自治系统）内，有统一的AS number（自治系统号），用来处理内部路由。

RIP、IGRP（Cisco私有协议）、EIGRP（Cisco私有协议）、OSPF、IS-IS等都是内部网关协议。

1、RIP（Routing Information Protocol）：路由信息协议。
 是一种比较简单的内部网关协议，主要用于规模较小的网络，比如校园网以及结构较简单的地区性网络。对于更为复杂的环境和大型网络，一般不使用RIP。
 RIP是一种基于距离矢量（Distance-Vector）算法的协议，它通过UDP报文进行路由信息的交换，使用的端口号为520。其使用跳数来衡量到达目的地址的距离，为了限制收敛时间，RIP规定度量值（该值等于从本网络到达目的网络间的路由器数量）为0到15之间的整数，大于等于16的跳数将会定义为网络或主机不可达，因此RIP不适合大型网络。
 RIP有两个版本：RIP V1（有类别路由协议）和RIP V2（无分类路由协议）。

2、IGRP（Interior Gateway Routing Protool）：内部网关路由协议。
 属于Cisco的私有协议，最大跳数默认为100，现已被Cisco独立开发的EIGRP协议取代。

3、OSPF（Open Shortest Path First）：开放式最短路径优先协议。
 属于链路状态路由协议，OSPF提出了“区域（area）”的概念，每个区域中所有路由器维护着一个相同的链路状态数据库 （LSDB），其使用链路状态数据库，通过最短生成树算法（SPF算法）计算得到路由表，因此其收敛速度较快。目前OSPF协议在各种网络中广泛部署，目前针对IPv4协议使用的是OSPF Version 2（RFC2328）；针对IPv6协议使用OSPF Version 3（RFC2740）。

4、IS-IS（Intermediate System-to-Intermediate System）：中间系统到中间系统路由协议。
 属于链路状态路由协议。与OSPF协议相似，其使用最短路径优先SPF（Shortest Path First）算法进行路由计算。

二、域间路由协议
 BGP(Border Gateway Protocol)：边界网关协议。
 为了维护各个ISP的独立利益，标准化组织制定了ISP间的路由协议BGP，其用来处理各ISP之间的路由传递。
 与内部网关协议不同的是，其不在于发现和计算路由，而在于控制路由的传播和选择最佳路由。
