交换机中数据帧的三种转发模式
Cut-Through 直通转发
交换机接收到目的地址即开始转发过程
延迟小
交换机不检测错误,直接转发数据帧。
Store-and-Forward 存储转发
交换机接收完整的数据帧后才开始转发过程
延迟大,延迟取决于数据帧的长度。
交换机检测错误,一旦发现错误数据包将会丢弃。
Fragment-free 碎片隔离
交换机接收完数据包的前64字节(一个最短帧长度),然后根据帧头信息查表转发表。
此交换模式结合了直通方式和存储转发方式的优点。象Cut-Through一样不用等待接收完完整的数据帧才转发,只要接收了64字节后,即可转发,并且同Store-and-Forward模式一样,可以提供错误检测,能够检测前64字节的帧错误,并丢弃错误帧。
华为Quidw交换机的交换模式默认为Store-and-Forward。
目前主流的交换机都使用ASIC和FPGA等硬件高速处理数据帧,所以存储转发的处理方式日剧增多
更多相关内容 -
802.11--帧分类
2020-09-26 17:56:133. 不同帧类型下又有不同的类型帧的,这些子类型帧通过帧控制字段中的Subtype字段来区分,该字段共4bits(B4~B7),详情见下文各类型帧的相关章节。 4. 一般来说控制帧、管理帧都是不需要加密传输的,一、概述
1. 802.11将帧的类型分为3种,分别为:管理帧、控制帧、数据帧,这三种类型的帧相互搭配使用,共同完成802.11无线网络的接入、数据传输、退出等功能。
2. 不同类型的帧在802.11帧中通过帧控制字段中的Type字段来区分,该字段共2bits(B2~B3),分别如下:
3. 不同帧类型下又有不同的类型帧的,这些子类型帧通过帧控制字段中的Subtype字段来区分,该字段共4bits(B4~B7),详情见下文各类型帧的相关章节。
4. 一般来说控制帧、管理帧都是不需要加密传输的,而数据帧则需要加密后再进行传输,另外一些特殊用途的NULL数据帧也是不加密的,比如power save status的帧。二、管理帧
主要功能是负责sta在802.11无线网络中的接入与退出功能,及sta与ap之间的协商、信息同步作用。管理帧共分为14种类型,如下所示:
三、控制帧
控制帧主要服务于数据帧,802.11无线网络使用电磁波作为传播媒介,更容易受到各种干扰而变得不稳定,控制帧则用于协助数据帧的稳定传输,比如控制传输的速率、清空通道(CTS/RTS)、信道协商(DFS/ACS)和帧确认机制(ACK)等功能,控制帧共分为12中类型,分别如下:
三、数据帧
数据帧是802.11无线网络真正用于传输数据的帧,数据帧在不同的情况下也有很多种类型,如下所示:
-
以太帧类型
2021-06-06 11:13:04EtherType :以太网类型字段及值 EtherType 是以太帧里的一个字段,用来指明应用于帧数据字段的协议。根据 IEEE802.3,Length/EtherType 字段是两个八字节的字段,含义两者取一,这取决于其数值。在量化评估中,字段...EtherType :以太网类型字段及值
EtherType 是以太帧里的一个字段,用来指明应用于帧数据字段的协议。根据 IEEE802.3,Length/EtherType 字段是两个八字节的字段,含义两者取一,这取决于其数值。在量化评估中,字段中的第一个八位字节是最重要的。而当字段值大于等于十进制值 1536 (即十六进制为 0600)时, EtherType 字段表示为 MAC 客户机协议(EtherType 解释)的种类。该字段的长度和 EtherType 详解是互斥的。
该类字段值取自 IEEE EtherType 字段寄存器。EtherType 字段是个极限空间,因此其分配是有限的。只有开发新的数据传输协议的人员需要使用 EtherType 字段,而不管他们实际上是否真正生产任何设备。IEEE RAC EtherType 字段批准权威机构负责检查和批准 EtherType 字段。
知名协议已经分配了 EtherType 值,下面表格中列出了 EtherType 字段中常用值及其对应的协议:
以太类型值(16进制) 对应协议 备注 0x0000 - 0x05DC IEEE 802.3 长度 0x0101 – 0x01FF 实验 0x0600 XEROX NS IDP 0x0660 0x0661 DLOG 0x0800 网际协议(IP) 0x0801 X.75 Internet 0x0802 NBS Internet 0x0803 ECMA Internet 0x0804 Chaosnet 0x0805 X.25 Level 3 0x0806 地址解析协议(ARP : Address Resolution Protocol) 0x0808 帧中继 ARP (Frame Relay ARP) [RFC1701] 0x6559 原始帧中继(Raw Frame Relay) [RFC1701] 0x8035 动态 DARP (DRARP:Dynamic RARP)反向地址解析协议(RARP:Reverse Address Resolution Protocol) 0x8037 Novell Netware IPX 0x809B EtherTalk 0x80D5 IBM SNA Services over Ethernet 0x80F3 AppleTalk 地址解析协议(AARP:AppleTalk Address Resolution Protocol) 0x8100 以太网自动保护开关(EAPS:Ethernet Automatic Protection Switching) 0x8137 因特网包交换(IPX:Internet Packet Exchange) 0x814C 简单网络管理协议(SNMP:Simple Network Management Protocol) 0x86DD 网际协议v6(IPv6,Internet Protocol version 6) 0x8809 OAM 几个重要字段的含义如下:
l Dest addr:以太网OAM报文的目的MAC地址,为组播MAC地址0180c2000002。
l Source addr:以太网OAM报文的源MAC地址,为发送端的桥MAC地址,该地址是一个单播MAC地址。
l Type:以太网OAM报文的协议类型,为0x8809。
l Subtype:以太网OAM报文的协议子类型,为0x03。
lFlags:Flags域,包含了以太网OAM实体的状态信息。
l Code:本字段指明了OAMPDU的报文类型。0x00表示Information OAMPDU、0x01表示Event Notification OAMPDU、0x04表示Loopback Control OAMPDU。
以下是几种常用的OAMPDU报文的作用:
l Information OAMPDU
Information OAMPDU报文用于将以太网OAM实体的状态信息(包括本地信息、远端信息和自定义信息)发给远端的以太网OAM实体,保持以太网OAM连接。
l Event Notification OAMPDU
Event Notification OAMPDU(事件通知OAMPDU)报文一般用于链路监控,是用于对连接本端和远端以太网OAM实体的链路发生的故障进行告警。
l Loopback Control OAMPDU
Loopback Control OAMPDU(环路控制OAMPDU)报文主要用于远端环回控制,环回控制OAMPDU报文用来控制远端设备的OAM环回状态,该报文中带有使能或去使能环回功能的信息,根据该信息开启或关闭远端环回功能。
0x880B 点对点协议(PPP:Point-to-Point Protocol) 0x880C 通用交换管理协议(GSMP:General Switch Management Protocol) 0x8847 多协议标签交换(单播) MPLS:Multi-Protocol Label Switching <unicast>) 0x8848 多协议标签交换(组播)(MPLS, Multi-Protocol Label Switching <multicast>) 0x8863 以太网上的 PPP(发现阶段)(PPPoE:PPP Over Ethernet <Discovery Stage>) 0x8864 以太网上的 PPP(PPP 会话阶段) (PPPoE,PPP Over Ethernet<PPP Session Stage>) 0x88BB 轻量级访问点协议(LWAPP:Light Weight Access Point Protocol) 0x88CC 链接层发现协议(LLDP:Link Layer Discovery Protocol) 0x8E88 局域网上的 EAP(EAPOL:EAP over LAN) 0x9000 配置测试协议(Loopback) 0x9100 VLAN 标签协议标识符(VLAN Tag Protocol Identifier) 0x9200 VLAN 标签协议标识符(VLAN Tag Protocol Identifier) 0xFFFF 保留 以太网帧格式
目前,有四种不同格式的以太网帧在使用,它们分别是:
●Ethernet II即DIX 2.0:Xerox与DEC、Intel在1982年制定的以太网标准帧格式。Cisco名称为:ARPA。
●Ethernet 802.3 raw:Novell在1983年公布的专用以太网标准帧格式。Cisco名称为:Novell-Ether。
●Ethernet 802.3 SAP:IEEE在1985年公布的Ethernet 802.3的SAP版本以太网帧格式。Cisco名称为:SAP。
●Ethernet 802.3 SNAP:IEEE在1985年公布的Ethernet 802.3的SNAP版本以太网帧格式。Cisco名称为:SNAP。
在每种格式的以太网帧的开始处都有64比特(8字节)的前导字符,如图3所示。其中,前7个字节称为前同步码(Preamble),内容是16进制数0xAA,最后1字节为帧起始标志符0xAB,它标识着以太网帧的开始。前导字符的作用是使接收节点进行同步并做好接收数据帧的准备。 -
MAC帧类型*数据帧
2020-06-17 22:48:28主要有如下几种类型帧 - 管理帧(Management Frame) - 控制帧(Control Frame) - 数据帧(Data Frame) 数据帧MAC头如下 其中Address字段由To DS/From DS位来决定 数据帧—To DS 与From DS ...- 管理帧(Management Frame)
- 控制帧(Control Frame)
- 数据帧(Data Frame)
DS(Distribution system)分布式系统是接入点间转发帧的骨干网络,因此通常就称为骨干网络。一般可以理解为以太网。
SA指源地址, DA指目的地址, RA指接收端, TA指发送端。
BSSID:一个AP所覆盖的范围构成一个BSS(基本服务集),而BSSID(基本服务集标识符)用来标识BSS,表示AP的数据链路层的MAC地址。

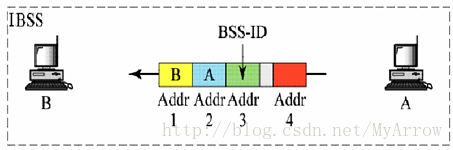

第一幅图源端和发送端都是终端,目的端和接收端都是AP,信号从终端发出,希望关联AP,BSSID用以过滤非此BSS的STA连接。

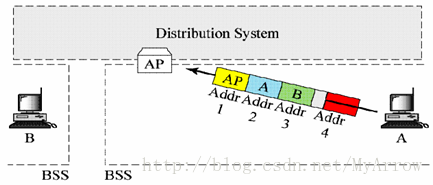

第二幅图源端和发送端都是终端,接收端是AP,信号是从无线链路向AP发送,所以ToDs为1,发送的目的端为与AP相连的交换机。

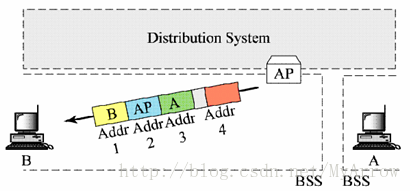

第三幅图源端是与AP相连的交换机,发送端是AP,信号是从AP向无线链路发送,所以From DS为1,目的端和接收端为STA。

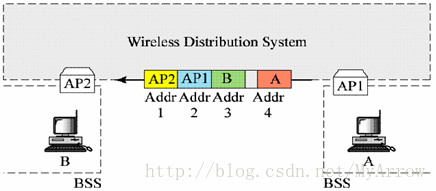

第四幅图为WDS模型,上表第四列的情况只在这种模型中会有,即四个地址位都被使用。WDS模型既有无线链路向AP发送信号,又有AP向无线链路发送信号,所以To DS和From DS均为1。
