  • 常用晶振封装PCB

    2018-10-19 19:59:52
    常用晶振封装PCB 常用晶振器件图SCH.SchLib
  • 常用晶振封装PCB.zip

    2020-05-28 21:34:06
    常用晶振封装PCB,常用的晶振封装都有贴片直插。
  • 常用晶振频率

    2012-10-07 10:22:35
    常用晶振频率,看看可以了解晶振有哪些常用的,都用在什么场合
  • 晶振PCB封装 晶振封装 时钟晶振封装,几种常用晶振的PCB封装库,要用于ALTIUM DESIGNER 09-18中的PCB设计时用封装方式
  • 电子-常用晶振封装尺寸.pdf,综合电子技术PCB
  • 常用晶振频率 频率范围32k~1000多M不等,使用查询 适合电子产品开发使用
  • 常用晶振晶体PCB封装库(AD库,封装带3D视图),包含常用的两脚HC49S,HC49SMD,HC49U,四脚的3225,4025,6035等,基本包含了所有晶体晶振封装,是Altium Designer的PCB封装库,.PcbLib格式的,带3D视图,非常实用...
  • 常用晶振封装(全)

    2018-08-27 09:35:04
    常用晶振封装,比如32M、8M等等 全网最全的晶振封装
  • 常用晶振三极管按键按钮保险电池座电感AD封装库ALTIUM库106个合集(3D视图封装库) Component Count : 106 Component Name ----------------------------------------------- --PIN B82793 BAT-15*4 BAT-CR2032 ...
  • altium 常用晶振封装库

    2016-07-12 08:46:29
    altium 封装库 pcb
  • 360全景车载摄像头高清画面的捕获离不开有源晶振54MHZ的功劳,它稳定输出高精度高频信号给芯片,360全景车载摄像头才能提供流畅高清的实时画面给驾驶人。 置身于车身外部的车载摄像头需要具备抵抗温度骤变的冲击。...

    在这里插入图片描述

    要想获得行车安全的更多保证,除了驾驶人娴熟的驾驶技巧,驾驶人是否能够获取车身外更详尽的路况显然同样起着决定性作用。鉴于汽车驾驶位存在如车身A柱,B柱等遮挡带来的盲区,这极容易给驾驶人带来驾驶中的诸多安全隐患。

    360全景车载摄像头因此而生。其原理通过在车身前后左右安装足够数量的高清摄像头,再由软件把每个摄像头捕获到的汽车周围的时景无缝拼接。这样无论是驾驶人在驾驶车辆前进或者倒车都可以掌握每一秒车身周围的变化,大大避免了因盲区带来的安全隐患。另外,驻车后,驾驶人也可以远程通过手机监控汽车内及汽车周围状况,对汽车可以做到实时监控。

    360全景车载摄像头高清画面的捕获离不开有源晶振54MHZ的功劳,它稳定输出高精度高频信号给芯片,360全景车载摄像头才能提供流畅高清的实时画面给驾驶人。

    置身于车身外部的车载摄像头需要具备抵抗温度骤变的冲击。因此,有源晶振54MHZ需要做到宽温特性。另外,基于汽车为移动物体,颠簸,振动等状况不可避免,这也同样需要有源晶振54MHZ在性能上做到足够抗震。

    展开全文
  • 当今,网络与科技的高速发展已经把位于世界任一坐标的我们紧紧联系在一起。我们需要借助网络渠道,实现即时远程通讯的...常用晶振类型: OSC7050 125MHz OSC7050 2.048MHz OSC7050 8.192MHz OSC3225 12.288MHz OS.

    在这里插入图片描述

    当今,网络与科技的高速发展已经把位于世界任一坐标的我们紧紧联系在一起。我们需要借助网络渠道,实现即时远程通讯的梦想。正如我们所说,世界变得越来越小了,成为了一个地球村。

    基于网络的IP语音通信与视频会议设备对硬件的云计算、音视频及图像处理能力提出了更高的要求,以便达到理想的高清语音、智能视频即时数据交换的功能,实现客户端之间更简单,更高效的通讯目的。

    常用的晶振类型:

    OSC7050 125MHz
    OSC7050 2.048MHz
    OSC7050 8.192MHz
    OSC3225 12.288MHz
    OSC3225 50MHz
    SMD3225 24MHz
    SMD3225 24.576MHz
    SMD3225 25MHz
    32.768KHz

    IP语音通信与视频会议设备对芯片的性能有严格的要求,只有芯片具备稳定高速的数据处理能力,高清音视频的效果才可得以实现。晶振的作用是提供信号源给芯片。因此,晶振的作用功不可没,芯片必然需要晶振提供稳定且精准的信号源。

    晶诺威科技认为从技术上讲,IP语音通信与视频会议设备对晶振的要求如下:

    1. 高稳定性

    2. 高精度

    3.低相位噪声

    4.抗干扰

    保证IP语音通信与视频会议设备音视频高清及流畅性,不仅需要基于良好的网络环境及高性能的芯片,同样也依赖于晶振稳定的正常工作,以避免它发生频偏问题或受杂波影响,而造成音频夹杂噪音,视频卡顿或不显彩等不良现象的发生。

    展开全文
  • 电路中常用晶振的实物图,详细封装尺寸,种类很全包括直插、贴片、无源晶振
  • 常用的标准晶振

    2012-12-20 19:14:44
    很全的,正确的标准晶振常用值,可供晶振电路设计参考。
  • 详细列出了各类有源晶振,无源晶振的封装尺寸
  • 32.768K是如今市场上使用最多的一种晶振频率....为了解决众多采购商需求,以下是32.768K常用晶振型号以及相对应品牌料号(以下同尺寸品牌、料号可互相替换): 2*6mm 32.768K :大真空(KDS) DT-26(KD...

              32.768K是如今市场上使用最多的一种晶振频率.但是32.768K的尺寸、品牌较多.为了解决众多采购商需求,以下是32.768K常用晶振型号以及相对应品牌料号(以下同尺寸品牌、料号可互相替换):

     2*6mm   32.768K
    大真空(KDS   DT-26(KDS)  DT-261(KDS)

              西铁城 (CITIZEN)  CFS-206   CFV-206   CMJ206T CMR206T
    爱普生(EPSON C-002RX

    精工   (SEIKO)    VT-200-F

    3*8 mm   32.768K
    大真空(KDS       DT-38  DT-381

    2*1.2mm   32.768K
    大真空(KDS       DST210A

             西铁城(CITIZEN    CM212

             爱普生(EPSON     FC-12D  FC-12M
    3.2*1.5mm  32.768K

    大真空(KDS)         DST310S

             西铁城(CITIZEN    CM315

             爱普生(EPSON     FC-13A FC-135

    4.8*1.9mm 32.768K
    大真空(KDS       DST520

             爱普生(EPSON     FC-255

             西铁城(CITIZEN     CM519

    8*3.8mm  32.768K
    大真空(KDS      DMX-26S

             西铁城(CITIZEN   CM200C  CM250C

             精工(SEIKO       SP-T2A-F

             爱普生(EPSON    MC-30A MC-306

    4*1.5mm 32.768K
    大真空 KDS      DST410S

             西铁城(CITIZEN    CM415

    7*1.5mm
    爱普生(EPSON      MC-146

            精工(SEIKO         SSP-T7-F

    注明:本文属康比电子整理资料,如有转载请注明出处。



    转载于:https://my.oschina.net/u/2010573/blog/489417

    展开全文
  • 12M晶振常用延时

    2014-03-11 02:39:09
    12M晶振常用延时 1:1 4us nop 实现 计算方法:1 4us分别用1 4个 nop 2:5 500us void delay unsigned char i { while i ; } 计算方法:ix2+5 可完成5 515us的延时
  • 晶振电路是单片机硬件设计中相当重要的一个电路,晶振之于单片机就像心脏之于人类,晶振电路能够产生中央处理器(CPU)执行指令所必须的时钟频率信号,CPU一切指令的执行都是建立在这个基础上的,时钟信号频率越高,...

    摘要

    晶振电路是单片机硬件设计中相当重要的一个电路,晶振之于单片机就像心脏之于人类,晶振电路能够产生中央处理器(CPU)执行指令所必须的时钟频率信号,CPU一切指令的执行都是建立在这个基础上的,时钟信号频率越高,通常CPU的运行速度也就越快。

    1.原理简介

    如下图所示的有源晶振,在外部施加适当电压,就可以输出预先设定好的周期性时钟信号
    在这里插入图片描述

    2.工作原理

    石英晶体有一种特性,如果在晶片某轴向上施加压力时,相应施力的方向会产生一定的电位
    在这里插入图片描述

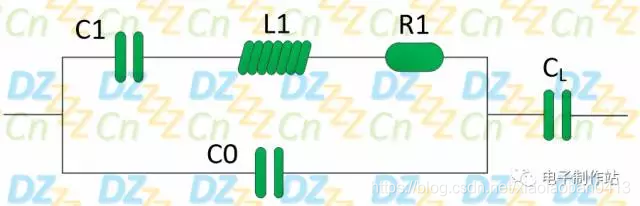

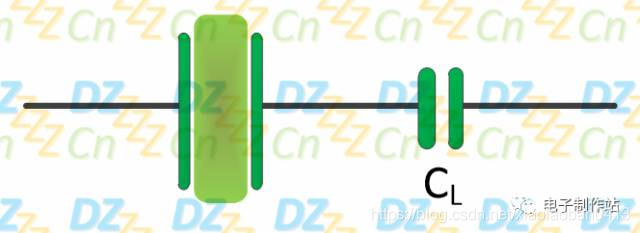

    晶振是石英晶体谐振器(quartzcrystal oscillator)的简称,在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络
    在这里插入图片描述
    在这里插入图片描述

    • [当R1、L1、C1串联支路发生谐振的频率即串联谐振频率(Fr),此时容抗与感抗相互抵消,因此,支路相当于只有等效串联电阻R1,因此等效为一个电阻R1与一个电容笔C0并联,再与CL串联 的二端口网络]

    电工学上这个网络有两个谐振点,以频率的高低分,其中较低的频率是串联谐振;较高的频率是并联谐振。由于晶体自身的特性致使这两个频率的距离相当的接近,在这个极窄的频率范围内,晶振等效为一个电感,所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路。这个并联谐振电路加到一个负反馈电路中就可以构成正弦波振荡电路,由于晶振等效为电感的频率范围很窄,所以即使其他元件的参数变化很大,这个振荡器的频率也不会有很大的变化。

    在这里插入图片描述

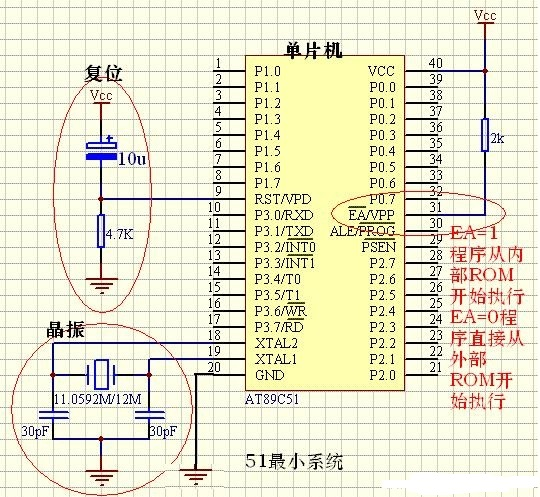

    晶振与单片机的脚XTAL0和脚XTAL1构成的振荡电路中会产生偕波(也就是不希望存在的其他频率的波) 这个波对电路的影响不大 但会降低电路的时钟振荡器的稳定性 为了电路的稳定性起见 ATMEL公司只是建议在晶振的两引脚处接入两个10pf-50pf的瓷片电容接地来削减偕波对电路的稳定性的影响 所以晶振所配的电容在10pf-50pf之间都可以的 没有什么计算公式。

    • [在实际应用中一般选择22pF或者30pF的瓷片电容 ]

    3.为何要使用22pF和30pF的电容

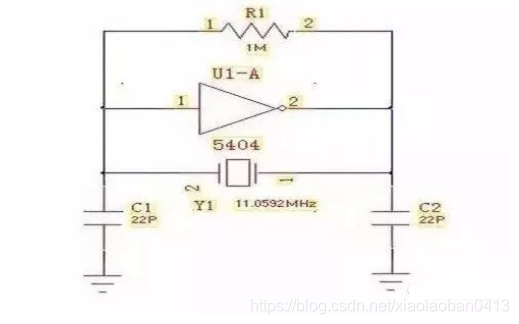

    让我们一起来看看到底晶振电路中为什么用22pf或30pf的电容而不用别的了。其实单片机和其他一些IC的振荡电路的真名叫“三点式电容振荡电路”,如下图:
    在这里插入图片描述
    Y1是晶体,相当于三点式里面的电感,C1和C2就是电容,5404非门和R1实现一个NPN的三极管,接下来分析一下这个电路。

    5404必需要一个电阻,不然它处于饱和截止区而不是放大区,R1相当于三极管的偏置作用,让5404处于放大区域,那么5404就是一个反相器,这个就实现了NPN三极管的作用,NPN三极管在共发射极接法时也是一个反相器。

    大家知道一个正弦振荡电路要振荡的条件是,系统放大倍数大于1,这个容易实现,相位满足360度,与晶振振荡频率相同的很小的振荡就被放大了。接下来主要讲解这个相位问题:

    5404因为是反相器,也就是说实现了180°移相,那么就需要C1,C2和Y1实现180°移相就可以,恰好,当C1,C2,Y1形成谐振时,能够实现180移相,这个大家可以解方程等,把Y1当作一个电感来做。也可以用电容电感的特性,比如电容电压落后电流90°,电感电压超前电流90°来分析,都是可以的。当C1增大时,C2端的振幅增强,当C2降低时,振幅也增强。有些时候C1,C2不焊也能起振,这个不是说没有C1,C2,而是因为芯片引脚的分布电容引起的,因为本来这个C1,C2就不需要很大,所以这一点很重要。接下来分析这两个电容对振荡稳定性的影响。

    因为5404的电压反馈是靠C2的,假设C2过大,反馈电压过低,这个也是不稳定,假设C2过小,反馈电压过高,储存能量过少,容易受外界干扰,也会辐射影响外界。C1的作用对C2恰好相反。因为我们布板的时候,假设双面板,比较厚的,那么分布电容的影响不是很大,假设在高密度多层板时,就需要考虑分布电容。

    有些用于工控的项目,建议不要用无源晶振的方法来起振,而是直接接有源晶振。也是主要由于无源晶振需要起振的原因,而工控项目要求稳定性要好,所以会直接用有源晶振在有频率越高的频率的晶振,稳定度不高,所以在速度要求不高的情况下会使用频率较低的晶振。

    4.实际应用的调整

    在石英晶体谐振器和陶瓷谐振器的应用中,需要注意负载电容的选择。不同厂家生产的石英晶体谐振器和陶瓷谐振器的特性和品质都存在较大差异,在选用,要了解该型号振荡器的关键指标,如等效电阻,厂家建议负载电容,频率偏差等。在实际电路中,也可以通过示波器观察振荡波形来判断振荡器是否工作在最佳状态。示波器在观察振荡波形时,观察OSCO管脚(Oscillator output),应选择100MHz带宽以上的示波器探头,这种探头的输入阻抗高,容抗小,对振荡波形相对影响小。(由于探头上一般存在10~20pF的电容,所以观测时,适当减小在OSCO管脚的电容可以获得更接近实际的振荡波形)。工作良好的振荡波形应该是一个漂亮的正弦波峰峰值应该大于电源电压的70%。若峰峰值小于70%,可适当减小OSCI及OSCO管脚上的外接负载电容。反之,若峰峰值接近电源电压且振荡波形发生畸变则可适当增加负载电容

    参考文献:
    [1]单片机晶振电路为什么用22pf或30pf的电容?-扬兴晶振
    [2]详解晶振工作原理及参数(透彻!)
    【附录】晶振电容的计算
    在这里插入图片描述

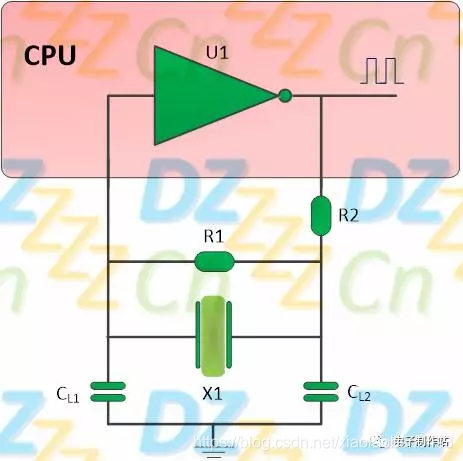

    晶振的两个引脚与芯片(如单片机)内部的反相器相连接,再结合外部的匹配电容CL1、CL2、R1、R2,组成一个皮尔斯振荡器(Pierce oscillator)
    这里涉及到晶振的一个非常重要的参数,即负载电容CL(Load capacitance),它是电路中跨接晶体两端的总的有效电容(不是晶振外接的匹配电容),主要影响负载谐振频率和等效负载谐振电阻,与晶体一起决定振荡器电路的工作频率,通过调整负载电容,就可以将振荡器的工作频率微调到标称值。

    负载电容的公式如下所示:
    在这里插入图片描述
    其中,CS为晶体两个管脚间的寄生电容(Shunt Capacitance)

    CD表示晶体振荡电路输出管脚到地的总电容,包括PCB走线电容CPCB、芯片管脚寄生电容CO、外加匹配电容CL2,即CD=CPCB+CO+CL2

    CG表示晶体振荡电路输入管脚到地的总电容,包括PCB走线电容CPCB、芯片管脚寄生电容CI、外加匹配电容CL1,即CG=CPCB+CI+CL1

    一般CS为1pF左右,CI与CO一般为几个皮法,具体可参考芯片或晶振的数据手册

    (这里假设CS=0.8pF,CI=CO=5pF,CPCB=4pF)。

    比如规格书上的负载电容值为18pF,则有
    在这里插入图片描述
    则CD=CG=34.4pF,计算出来的匹配电容值CL1=CL2=25pF

    展开全文
  • AD库,只包含常用的电阻电容晶振的PCB,不要误下!
  • 晶振常用尺寸,封装

    千次阅读 2015-11-29 23:16:32
      晶振尺寸较多,为了查找资料方便,特整理一下: A、直插封装(Through-Hole) 1、 HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 2、HC-33/U 0.455 - 4.5
  • 晶振常用频率表

    2012-05-04 09:12:44
    32.768KHz100KHz200KHz455KHz600KHz1MHz1.8432MHz2MHz2.68MHz3MHz3.2MHz3.575611MHz3.579MHz3.579545MHz3.64MHz3.6864MHz3.6864MHz4MHz4.032MHz4.09MHz4.096MHz4.14MHz4.194MHz4.195MHz4.1952MHz4.25MHz4.332MHz...
  • 晶振

    2019-06-20 16:15:00
    晶振是石英晶体谐振器(quartz crystal oscillator)的简称,也称有源晶振,它能够产生中央处理器(CPU)执行指令所必须的时钟频率信号,CPU一切指令的执行都是建立在这个基础上的,时钟信号频率越高,通常CPU的运行...
  • 没啥描述的,就是在讲为什么51系列单片机常用11.0592MHz的晶振设计,小白大概需要吧,大神请无视。
  • 51单片机常用波特率初值表(12M晶振
