    1. 二极管

    普通的二极管的定义是正向导通,反向截止,和电阻器相似,由于设计物理结构不同,或掺杂稀土材料不同,在普通的二极管基础上,还衍生出了诸如光电二极管、齐纳二极管等特殊的二极管。

    先说比较常见的几种:

    符号名称说明
    在这里插入图片描述普通二极管(Diode)对电流能够单向截止,比如防止电流倒灌,电路保护,整流中比较常见。
    在这里插入图片描述齐纳二极管(Zener Diode)又称稳压二极管,尽管它也具备普通二极管一样的单向导通能力,但是由于反接时能够在一定电压下出现崩溃效应,从而使供电电压能够维持在一定合理范围内,对电脑也可以起到保护作用。
    在这里插入图片描述发光二极管(Light Emitting Diode)与普通二极管相比,它的耐压值普遍不高,但是当通电时会发光。所以可作为照明、或者电路中工作状态指示灯使用。
    在这里插入图片描述光电二极管(Photodiode)它是一种能够将光根据使用方式,转换成电流或者电压信号的光探测器。常见的传统太阳能电池就是通过大面积的光电二极管来产生电能。

    光电二极管相对来说比较特殊一些,它出现的位置通常会配合发光二极管,一起组成光耦合器,对电路起保护作用。

    在这里插入图片描述

    下面就聊一些比较特殊,但很常见的二极管

    1.1. TVS二极管

    TVS管也叫 瞬变电压抑制二极管,它的作用和稳压二极管相似,只不过它的响应速度要超过稳压二极管,所以多用于精密电路的供电输入端,起到对浪涌的抑制作用。比方说对于下面这个电路,

    在这里插入图片描述

    优点:

    • 响应时间快:相应时间可以达到ps级,是限压型浪涌保护器件中最快的。
    • 结电容低:根据其制造工艺,大致可分为两种类型,高结电容TVS一般在几百-几千pF的数量级,低结电容TVS一般在几pF-几十pF的数量级。一般分立式TVS结电容较高,表贴式TVS结电容较低。在高频信号线路中,应主要选用较低结电容的TVS管。
    • 非线性特性比压敏电阻好:当通过TVS管的过电流增大是,TVS管的钳位电压上升速度比压敏电阻慢,因此可以获得比压敏电阻更低的残压输出,将浪涌限制在较低的电压。
    • 反向漏电流较低:一般为uA级别,几uA~几百uA之间。

    缺点:

    • 反向击穿电压较低:相对于压敏电阻和气体放电管及其它浪涌保护器件而言。
    • 通流容量低:在限压型浪涌保护器件中是最小的,因此一般只能用于最末级的精细保护1

    由于并没有强制规定TVS管和齐纳管的区别,所以多数情况下它们都公用相同的电路符号,因此区别它们的主要方法就是在电路原理图上注意型号的不同。另外TVS除了单极型结构外,还有双极型

    在这里插入图片描述

    双极型TVS管的功能等于两个单极型TVS管串联一起。

    1.2. 肖特基二极管(Schottky diode)

    由于硅管都存在充电和放电时间,而普通二极管的充电时间过长导致它无法有效的在高速电路上起到快速状态切换。所以后来物理学家肖特基提出了一种适用在 低压高速 电路中的二极管,并且取名叫肖特基二极管。

    在这里插入图片描述
    肖特基二极管的电路符号和Zener二极管很相似,但注意它右侧的符号是个S。肖特基二极体的导通电压非常低。一般的二极管在电流流过时,会产生约 0.7-1.7 伏特的电压降,不过肖特基二极管的电压降只有 0.15-0.45 伏特,因此可以提升系统的效率。

    一般二极管的反向恢复时间大约是数百nS,若是高速二极管则会低于一百 nS,肖特基二极管没有反向恢复时间,因此小信号的肖特基二极管切换时间约为数十 pS,特殊的大容量肖特基二极管切换时间也才数十 pS。由于一般二极管在反向恢复时间内会因反向电流而造成EMI噪声。

    肖特基二极管可以立即切换,没有反向恢复时间及反相电流的问题2

    在这里插入图片描述

    1.3. 隧道二极管(Tunnel Diode)

    又称江崎二极管、穿隧效应二极管、穿隧二极管、透纳二极管,是一种可以高速切换的二极管,其切换速度可到达微波频率的范围,其原理是利用量子穿隧效应。

    此种二极管是由高掺杂的PN接面所形成(空乏区通常只有10奈米宽),常用的材料包括锗、砷化镓等窄能隙的材料,由于高掺杂会产生晶格的破坏,使得能隙间的缺陷变多,加上窄能隙材料缩小量子穿隧的障碍,所以能够增加量子穿隧的电流。隧道二极管常用于频率转换器和侦测器上,由于隧道二极管的负微分电阻的特性,其也可应用于振荡器、放大器以及开关电路的迟滞3

    在这里插入图片描述
    其电路符号为:

    在这里插入图片描述

    1.4. 变容二极管

    变容二极管(Varactor Diodes)又称 “可变电抗二极管”,在电路中被当作可变电容使用。可在高频电路中用作自动调谐、调频、调相等。

    其电路符号为

    在这里插入图片描述

    那么,如何理解变容二极管是如何工作的:

    首先,在不增加反向电压的时候,它等效于

    在这里插入图片描述

    如果此时增加一点反偏电压时,它就会减少PN结中的电容量,等效于电容空隙增大4
    在这里插入图片描述

    如果继续增大电压,“电容板空隙继续增大”

    在这里插入图片描述

    这就是为什么 变容二极管 其实等效于可调电容的原因。


    1. https://blog.csdn.net/DIYfashaoyou/article/details/62486342 ↩︎

    2. https://zh.wikipedia.org/wiki/%E8%82%96%E7%89%B9%E5%9F%BA%E4%BA%8C%E6%9E%81%E7%AE%A1 ↩︎

    3. https://zh.wikipedia.org/wiki/%E9%9A%A7%E9%81%93%E4%BA%8C%E6%A5%B5%E9%AB%94 ↩︎

    4. https://baike.baidu.com/item/%E5%8F%98%E5%AE%B9%E4%BA%8C%E6%9E%81%E7%AE%A1/10864951 ↩︎

    展开全文
  • 晶体二极管的文字符号是VD,它的外形和图形符号见表3-4。  晶体二极管在电路中有什么作用呢?  我们将晶体二极管接在图3-1电路中的开关位置上(如图3-3(A))。灯泡发光,说明这时二极管导通,二极管...
  • 常用二极管作用图解

    千次阅读 2018-11-20 17:26:16
    0.文中很多资料都摘自网上,也有自己整理的部分,如果不当使用了您的文章,请联系我我会及时处理。此外,这篇文章并不包含...1·常用的几种二极管型号及区别: ①·1N4148,1N4007区别: http://www.elecfans.com...

    0.文中很多资料都摘自网上,也有自己整理的部分,如果不当使用了您的文章,请联系我我会及时处理。此外,这篇文章并不包含所有的二极管的作用、使用方法和图解,这篇只是本人在最近一段时间个人对二极管使用的简单总结,还请见谅。后续我可能会继续做相关补充,希望这篇文章能够对你有所帮助。

    1·常用的几种二极管型号及区别:

    ①·1N4148,1N4007区别:

    http://www.elecfans.com/yuanqijian/erjiguang/20180304642590.html

    表2 1N4148 最快响应时间

    ②·1N5399:

    二极管IN5399为高反压整流二极管,可直接代换的整流二极管有RL157、IN5408,也可以用2只常见的IN4007并联代换。

    表1 几种可替代二极管参数
    型号最高反向峰值电压(v)平均整流电流(A)最大峰值浪涌电流(A)最大反向漏电流(μA)正向压降(V)
    IN5399

    1000

    1.55051.5
    IN54081000320051
    RL15710001.56051.5
    IN4007100013051

    ③·SS34:

    S4有不同电流大小的型号,是某种型号的代码,有0.5A,1A,2A,3A等不同电流值的40V肖特基.
    SS34是具体的型号,是3A40V的肖特基.

    ④·常用肖特基二极管型号及参数:

    https://wenku.baidu.com/view/a9c3a17101f69e31433294c1.html





    3·肖特基二极管与普通二极管的区别

    肖特基二极管是以其发明人肖特基博士(Schottky)命名的,SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。

    两种二极管都是单向导电,可用于整流场合。区别是普通硅二极管的耐压可以做得较高,但是它的恢复速度低,只能用在低频的整流上,如果是高频的就会因为无法快速恢复而发生反向漏电,最后导致管子严重发热烧毁;肖特基二极管的耐压能常较低,但是它的恢复速度快,可以用在高频场合,故开关电源采用此种二极管作为整流输出用,尽管如此,开关电源上的整流管温度还是很高的。

    快恢复二极管是指反向恢复时间很短的二极管(5us以下),工艺上多采用掺金措施,结构上有采用PN结型结构,有的采用改进的PIN结构。其正向压降高于普通二极管(1-2V),反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长,后者则在100纳秒以下。 肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管,简称肖特基二极管(Schottky Barrier Diode),具有正向压降低(0.4--0.5V)、反向恢复时间很短(10-40纳秒),而且反向漏电流较大,耐压低,一般低于150V,多用于低电压场合。 这两种管子通常用于开关电源。 肖特基二极管和快恢复二极管区别:前者的恢复时间比后者小一百倍左右,前者的反向恢复时间大约为几纳秒~! 前者的优点还有低功耗,大电流,超高速~!电气特性当然都是二极管阿~!快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件。

    2·二极管常被使用的功能:

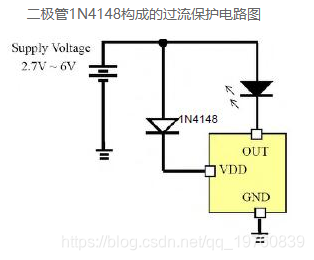

    ①·过流保护:

    ②·钳位二极管:

    http://www.sohu.com/a/149371732_464086

    ③··续流二极管:

    http://www.360doc.com/content/15/0701/10/853202_481876917.shtml



    3·电路图中二极管符号及解释:



    展开全文
  • 晶体二极管的文字符号是VD,它的外形和图形符号见表3-4。  晶体二极管在电路中有什么作用呢?  我们将晶体二极管接在图3-1电路中的开关位置上(如图3-3(A))。灯泡发光,说明这时二极管导通,二极管...
  • 1,正向压降是指使二极管能够导通的正向最低电压,1N4007是一种硅材料整流二极管,在小功率情况下正向导通电压约为0.6~0.8 V,在大功率情况下,正向压降往往达到1V左右; 2,平均整流电流是指二极管长期工作时允许...

    1N4007的正向压降为1.0V、最大正向平均整流电流为1.0A、最高反向耐压为1000V、A105J2ZQ004反向漏电流为5 p,A(最大值)、最大反向峰值电流为30pA,

    1N4007的相关参数还有很多,在NI ELVIS上主要关注的是以上几个方面的参数。

    其中,

    1,正向压降是指使二极管能够导通的正向最低电压,1N4007是一种硅材料整流二极管,在小功率情况下正向导通电压约为0.6~0.8 V,在大功率情况下,正向压降往往达到1V左右;

    2,平均整流电流是指二极管长期工作时允许通过的最大正向平均电流;

    3,最高反向耐压是指当二极管反向偏置时,允许加在二极管两端的反向电压的最大值,当高于这个数值时,会将二极管击穿,

    在交流通路中是指反复加上的峰值电压,在直流通路中是指连续加上的直流电压;

    4,反向漏电是指二极管反向偏置时,流过处于反向工作的二极管PN结的微小电流,反向漏电流越小,二极管的单方向导电性能越好,

    在电路中,发光二极管通常都工作在正向偏置状态下,漏电流参数没有什么影响。但对作为整流管二极管的1N4007来说,由于其经常会处在反向偏置状态,所以反向漏电流的参数对其很重要。

    反向漏电流还与温度有着密切的关系,温度每升高10℃,反向屯流大约增大一倍;

    5,最大反向峰值电流是指二极管在最高反向工作电压下允许流过的反向电流,这个电流值越小,表明二极管质量越好。

    .文中很多资料都摘自网上,也有自己整理的部分,如果不当使用了您的文章,请联系我我会及时处理。此外,这篇文章并不包含所有的二极管的作用、使用方法和图解,这篇只是本人在最近一段时间个人对二极管使用的简单总结,还请见谅。后续我可能会继续做相关补充,希望这篇文章能够对你有所帮助。

    1·常用的几种二极管型号及区别:

    ①·1N4148,1N4007区别:

    二极管IN4148和IN4007的应用区别 - 电子发烧友网

    表2 1N4148 最快响应时间

    ②·1N5399:

    二极管IN5399为高反压整流二极管,可直接代换的整流二极管有RL157、IN5408,也可以用2只常见的IN4007并联代换。

    表1 几种可替代二极管参数
    型号最高反向峰值电压(v)平均整流电流(A)最大峰值浪涌电流(A)最大反向漏电流(μA)正向压降(V)
    IN5399

    1000

    1.55051.5
    IN54081000320051
    RL15710001.56051.5
    IN4007100013051

    ③·SS34:

    S4有不同电流大小的型号,是某种型号的代码,有0.5A,1A,2A,3A等不同电流值的40V肖特基.
    SS34是具体的型号,是3A40V的肖特基.

    ④·常用肖特基二极管型号及参数:

    常用肖特基二极管简表 - 百度文库

    3·肖特基二极管与普通二极管的区别

    肖特基二极管是以其发明人肖特基博士(Schottky)命名的,SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。

    两种二极管都是单向导电,可用于整流场合。区别是普通硅二极管的耐压可以做得较高,但是它的恢复速度低,只能用在低频的整流上,如果是高频的就会因为无法快速恢复而发生反向漏电,最后导致管子严重发热烧毁;肖特基二极管的耐压能常较低,但是它的恢复速度快,可以用在高频场合,故开关电源采用此种二极管作为整流输出用,尽管如此,开关电源上的整流管温度还是很高的。

    快恢复二极管是指反向恢复时间很短的二极管(5us以下),工艺上多采用掺金措施,结构上有采用PN结型结构,有的采用改进的PIN结构。其正向压降高于普通二极管(1-2V),反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长,后者则在100纳秒以下。 肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管,简称肖特基二极管(Schottky Barrier Diode),具有正向压降低(0.4--0.5V)、反向恢复时间很短(10-40纳秒),而且反向漏电流较大,耐压低,一般低于150V,多用于低电压场合。 这两种管子通常用于开关电源。 肖特基二极管和快恢复二极管区别:前者的恢复时间比后者小一百倍左右,前者的反向恢复时间大约为几纳秒~! 前者的优点还有低功耗,大电流,超高速~!电气特性当然都是二极管阿~!快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度,同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件。

    2·二极管常被使用的功能:

    ①·过流保护:

    ②·钳位二极管:

    钳位二极管的工作原理 你造吗?

    ③··续流二极管:

    初次接触续流二极管的一些问题

    并联在感性负载端,小电流如蜂鸣器,大一点如继电器

    1、FR107是耐压1000V,额定电流1A的快速恢复整流管。

    2、1N4148是高频小功率开关二极管,耐压和电流都远不及FR107。

    二极管1N4148和1N4007的定义
      1N4148 开关二极管,耐压100V,电流150mA,反向恢复速度快,为nS级别。
      1N4007 是普通整流二极管,耐压1000V,电流1A ,反向恢复时间在us级别,只能用于低频电路中。

    二极管1N4148和1N4007的特点区别
      1N4148是一种小型的高速开关二极管,开关比较迅速,广泛用于信号频率较高的电路进行单向导通隔离,通讯、电脑板、电视机电路及工业控制电路。

      1N4148主要特点
      1、高频信号高速开关,最大反向恢复时间小 。
      2、高可靠性玻璃封装。
      3、高电导。
      4、高频小信号

      1N4007 是封装形式为 DO-41 的塑料封装型通用硅材料整流二极管。广泛应用于各种交流变直流的整流电路中。
      1、整流二极管是利用PN结的单向导电特性,把交流电变成脉动直流电。整流二极管流电流较大,多数采用面接触性料封装的二极管。
      2、许通过的最大电流值。它是整流二极管的主要参数,是选项用整流二极管的主要依据。
          3、反向恢复时间在1uS-4uS间(常温)

    二极管1N4148和1N4007的区别
      1、1N4148和1N4007在一般小电流(100mA以下,反向电压100V以下)、不重要场合可应急能互相替换。
      2、1N4148是小电流开关管,100V耐压。
      3、1N4007是整流管,1A-1000V.代用型号都很多的种类。

    二极管1N4148和1N4007的应用区别
      首先,一般来说我们多应用在续流二极管的时候使用4148;
      既然是续流二极管,一般也是用在感性负载上面,比如说: 蜂鸣器,继电器
      我们要考虑的几个因素有:
      1、续流二极管的速度有多快? 取一个合适的值就可以了;比如mS级,uS级,nS级?
      2、续流二极管的电流有多少?看DS手册吧,别烧坏了。
      3、续流二极管的电压有多高?看DS手册吧,别击穿了。

      总结;
      1N4148 :100V反向耐压和150mA平均正向电流,非常适合一般场合做普通整流用。4nS的反向恢复时间足够满足多数场合使用,一般在弱电的感性负载中,使用1N4148,比如峰鸣器以及别的小电流感性负载;
      1N4007:最大正向平均整流电流:1A 最高反向耐压:1000V 低的反向漏电流:5uA(最大值)正向压降:1.0V 最大反向峰值电流:30uA ,反向恢复时间30us;一般用在大电流负载,比如工业带载(继电器),电源带载

      它们最大的区别就是电流大小,电压大小,及反应速度,

      某个意义上说,1N4007可取代1N4148,只要反应速度没有太大要求,1N4148注定只在弱电的低电流感性负载上;

    3·电路图中二极管符号及解释:
