  • CAD梦想画图“视区移动”命令在不改变屏幕缩放比例及绘图极限的条件下,移动屏幕窗口,从而使图样中的特定部分位于屏幕中间,便于观察。它比使用屏幕滚动条更为方便。执行“视区移动”命令,按下鼠标的中键不放,...

    CAD梦想画图“视区移动”命令在不改变屏幕缩放比例及绘图极限的条件下,移动屏幕窗口,从而使图样中的特定部分位于屏幕中间,便于观察。它比使用屏幕滚动条更为方便。执行“视区移动”命令,按下鼠标的中键不放,光标变成一个手的形状,在屏幕上 移动此标记,即可在任意方向改变图形在屏幕的位置。

    执行方式

    (1)单击菜单栏“视图→视区平移”。如图:

    CAD梦想画图中“图形的平移(缩放)——视区移动”

    (2)单击常用工具栏“视区平移按钮”按enter键。如图:

    CAD梦想画图中“图形的平移(缩放)——视区移动”

    (3)在左下角命令行中输入“P”按enter键。如图:

    CAD梦想画图中“图形的平移(缩放)——视区移动”

    操作步骤

    执行命令之后,命令行会出现以下信息:

    CAD梦想画图中“图形的平移(缩放)——视区移动”

    选项说明

    使用上面三种方式执行命令之后,绘图区域的十字光标变成手型光标图形。

    展开全文
  • cad实时平移快捷键

    2016-12-19 13:46:00
    1.按住鼠标滚轮,光标变成小手工具,可拖动画布 2.键盘按 p,光标变成小手工具 转载于:https://www.cnblogs.com/officexie/p/6197178.html

    1.按住鼠标滚轮,光标变成小手工具,可拖动画布

    2.键盘按 p,光标变成小手工具

    转载于:https://www.cnblogs.com/officexie/p/6197178.html

    展开全文
  • AutoCAD是一款三维设计软件,在画图的时候,我们经常会用到CAD鼠标中键的平移功能,然而有Win7用户遇到CAD鼠标中键不能平移的情况,这该如何解决呢?大家请看下文介绍。 CAD鼠标中键不能平移的解决方案: 1、最简单...

    Win7系统下CAD鼠标中键不能平移怎么解决?AutoCAD是一款三维设计软件,在画图的时候,我们经常会用到CAD鼠标中键的平移功能,然而有Win7用户遇到CAD鼠标中键不能平移的情况,这该如何解决呢?大家请看下文介绍。

    在这里插入图片描述

    CAD鼠标中键不能平移的解决方案

    1、最简单的办法的,在命令行直接输入OP命令,打开“选项”窗口

    在这里插入图片描述

    2、或者在“工具”菜单中打开“选项”窗口。

    在这里插入图片描述

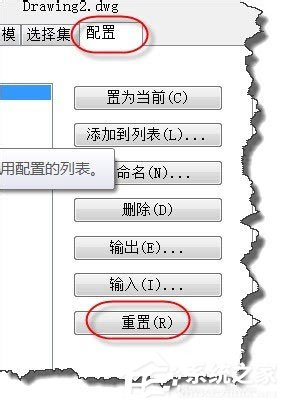

    3、在“选项”窗口中点击“配置”选项卡下的“重置”可以恢复默认设置。

    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210305093751916在这里插入图片描述
    .jpg#pic_center)

    4、其实对于鼠标中键有一个系统变量进行设置:mbuttonpan。你可以将这个系统变量设置成1就会恢复,这个方法比起编辑visual lisp程序要方便得多。

    在这里插入图片描述

    5、当然你也可以使用实时平移来实现中键平移的功能。

    6、你可以在命令行直接输入PAN达到平移功能,按 Esc 或 Enter 键退出

    在这里插入图片描述

    以上就是CAD鼠标中键不能平移的解决方案,有遇到此情况的伙伴,可以按照小编描述的方法进行解决

    展开全文
  • 本节书摘来自异步社区出版社《AutoCAD 2014中文版实用教程》一书中的...AutoCAD 2014中文版实用教程图形的缩放与平移是常用的显示工具。 1.6.1 实时缩放AutoCAD提供了交互式的缩放和平移功能。有了实时缩放,就可以...

    本节书摘来自异步社区出版社《AutoCAD 2014中文版实用教程》一书中的第1章,第1.6节,作者:槐创锋 , 许玢更多章节内容可以访问云栖社区“异步社区”公众号查看。

    1.6 图形的缩放与平移

    AutoCAD 2014中文版实用教程
    图形的缩放与平移是常用的显示工具。

    1.6.1 实时缩放
    AutoCAD提供了交互式的缩放和平移功能。有了实时缩放,就可以通过垂直向上或向下移动光标来放大或缩小图形。利用实时平移(下节介绍)能通过单击和移动光标重新放置图形。

    在实时缩放命令下,可以通过垂直向上或向下移动光标来放大或缩小图形。

    1.执行方式
    命令行:Zoom

    菜单:视图→缩放→实时

    工具栏:标准→实时缩放

    2.操作格式
    按住选择按钮垂直向上或向下移动。从图形的中点向顶端垂直地移动光标就可以将图形放大两倍,向底部垂直地移动光标就可以将图形缩小为1/2。

    1.6.2 放大和缩小
    放大和缩小是两个基本缩放命令。放大图像能观察细节,缩小图像能看到大部分的图形,如图1-34所示。



    1.执行方式
    菜单:视图→缩放→放大(缩小)

    2.操作格式
    选取菜单中的“放大(缩小)”,当前图形相应地自动进行放大或缩小。

    1.6.3 动态缩放
    如果“快速缩放”功能已经打开,就可以用动态缩放改变画面显示而不重新生成效果。动态缩放会在当前视区中显示图形的全部。

    1.执行方式
    命令行:ZOOM

    菜单:视图→缩放→动态

    2.操作格式

    命令:ZOOM↙
    指定窗口的角点,输入比例因子 (nX或nXP),或[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>:D↙


    执行上述命令后,系统将弹出一个图框。选取动态缩放前的画面呈绿色点线。如果要使动态缩放的图形显示范围与选取动态缩放前的范围相同,则此框会与白线重合而不可见。重新生成区域的四周有一个蓝色虚线框,用以标记虚拟屏幕。

    这时,如果线框中有一个×出现,如图1-37(a)所示,就可以拖动线框把它平移到另外一个区域。如果要放大图形到不同的放大倍数,按选择按钮,×就会变成一个箭头,如图1-37(b)所示。这时左右拖动边界线就可以重新确定视区的大小。


    另外,还有窗口缩放、比例缩放、中心缩放、缩放对象、缩放上一个、全部缩放和最大图形范围缩放,其操作方法与动态缩放类似。
    **
    1.6.4 实时平移**
    1.执行方式
    命令:PAN

    菜单:视图→平移→实时

    工具栏:标准→实时平移

    2.操作格式
    执行上述命令后,用鼠标按选择按钮,然后移动手形光标就可以平移图形了。当移动到图形的边沿时,光标就变成一个三角形显示。

    另外,在AutoCAD中,为显示控制命令设置了一个右键快捷菜单,如图1-38所示。在该菜单中,用户可以在显示命令执行的过程中,透明地进行切换。image

    展开全文
