  • 在当今深度学习火热的今天,图像处理的卷积算子必不可少。 可是卷积算子的含义是什么呢? 在图像检测里,通常要考虑平移,缩放,旋转。...对平移算子写出来: 1 0 0 0 0 0 0 0 0 这个算子是图像向右下...

    在当今深度学习火热的今天,图像处理的卷积算子必不可少。

    可是卷积算子的含义是什么呢?

    在图像检测里,通常要考虑平移,缩放,旋转。那么这些操作是怎么通过卷积实现的呢。

    仅仅把网络当成函数拟合器是不够的。

    今天发现特定的卷积算子就是平移操作!以下以原图像padding一个像素宽度,灰度为0。

    对平移算子写出来:

    1 0 0

    0 0 0

    0 0 0          这个算子是图像向右下(斜)移动一个单位



    0 1 0

    0 0 0

    0 0 0         这个算子是图像向下 移动一个单位



    0 0 0

    1 0 0

    0 0 0         这个算子是图像向右 移动一个单位



    想必规律已经找到。

    平移几个单位就操作几次,或者聪明的你想到了,用更大的卷积核。哈哈。

    可是要训练神经网络必须可导。这样看来没什么用。

    就权当好玩记录在这里,版权所有,引用需注明。



    转载于:https://www.cnblogs.com/yjphhw/p/10790876.html

    展开全文
  • 平移不变 (TI) 循环旋转是从图像中去除伪影的有效方法。 该工具箱可以在 O(n logn) 时间内(假设原始方法使用 O(n) 时间)计算一般多尺度似然方法的 TI 版本,适用于高斯噪声和泊松噪声图像。 它还可以用于用户提供...
  • 图片处理,牌子,梯度,差分,低通高通处理。源码,备注
  • 用于坐标系间点的映射的通用数学表达式称为算子,包括点的平移算子、旋转算子和平移加旋转算子。 0.0 平移算子 平移将空间中的一个点沿着一个已知的矢量方向移动一定距离。对空间中一点实际平移的描述仅与一个坐标...

    0. 算子:平移、旋转和变换

    用于坐标系间点的映射的通用数学表达式称为算子,包括点的平移算子、旋转算子和平移加旋转算子。

    0.0 平移算子

    平移将空间中的一个点沿着一个已知的矢量方向移动一定距离。对空间中一点实际平移的描述仅与一个坐标系有关。空间中点的平移与此点向另一个坐标系的映射具有相同的数学描述,因此弄清楚映射的数学意义是非常重要的。这个区别很简单:当一个矢量相对于一个坐标系“向前移动”时,既可以认为是矢量“向前移动”,也可以认为坐标系“向后移动”,两者的数学表达式是相同的,只不过是观察的位置不同。

    在这里插入图片描述
    如上图所示,将aP1沿着aQ平移
    平移的结果是得到一个新的矢量aP2
    在这里插入图片描述
    用矩阵算子写出的平移变换是:
    在这里插入图片描述
    其中:
    在这里插入图片描述
    表达式中的q是沿已知矢量方向平移的数量,它也是有符号的。qxqyqz是平移和矢量Q的分量,而且:
    在这里插入图片描述

    0.1 旋转算子

    旋转矩阵还可以用旋转变换算子来定义,它将一个矢量aP1用旋转变成另一个矢量aP2

    用旋转算子写出的数学表达式是:
    在这里插入图片描述
    旋转和平移的情况一样,旋转变换和旋转映射的数学表达式相同,只是意义不同。

    矢量经某一旋转R得到的旋转矩阵与一个坐标系相对于参考坐标系经某一旋转R得到的旋转矩阵是相同的。

    我们使用另一个符号来表示旋转算子以明确说明是绕哪个轴旋转的:
    在这里插入图片描述
    上式中的k表示绕K轴旋转,θ表示旋转的角度。将这个算子变成矩阵的形式如下:
    在这里插入图片描述

    0.2 变换算子

    相同,坐标系也可以使用变换算子来定义。坐标系和坐标系映射的数学描述也是相同的,也是意义不同。
    在这里插入图片描述
    一个变换通常被认为是由一个广义旋转矩阵和位置矢量分量组成的齐次变换的形式。
    形如下图:
    这就是一个算子T,表示了绕Z轴旋转θ度,沿X轴平移x个单位,沿Y轴平移y个单位,沿Z轴平移z个单位
    在这里插入图片描述

    展开全文
  • 数学基础之空间描述和变换:平移、旋转、变换(算子

    符号基础

    1.位置描述:,旋转矩阵:

    2.用单位矢量(A坐标系类似),旋转矩阵可以表示成:

    3.表示成方向余弦形式:


    平移映射


    旋转映射


    一般映射


    平移算子



    旋转算子

     e.g. 绕Z轴旋转:

    变换算子

    ,T=  [R|D]


    总结


    展开全文
  • 初入halcon,请教大神:如何用halcon算子实现将右下角的工件平移旋转贴合到左上角工件上?最终需要求出平移量X、Y、角度? 我大概的思路是: 1. 求出工件1的中心坐标和角度,工件2的中心坐标和角度. 2. 以工件1为...
  • 本文研究了非自伴Dirac算子的...首先运用平移算子得到了其 Cauchy问题解的渐近式,并由此及边界条件,构造了整函数w(λ),利用它将边界条件分为八种基本类型,最后采用留数的方法,得到了四种主要类型的特征值的渐近迹公式。
  • 怎么获得图像xyz轴的平移量?(z轴应该是指图像的缩放) 调整图像(透视变换)的代码片段如下: ``` is_compose_scale_set = false; // false Mat img_warped, img_warped_s; Mat dilated_mask, seam_...
  • 给出了有限频带函数利用平移不变算子的逼近与恢复。
  • OpenCV 几何变换-图像平移

    千次阅读 2017-03-18 15:54:14
    我们可以通过对图像的像素点的操作,实现图像平移效果:平移灰度图像:SrcImage=imread("1.jpg"); cvtColor(SrcImage,SrcImage,CV_BGR2GRAY); Mat MoveImage(SrcImage.rows,SrcImage.cols,CV_8UC1,Scalar(0)); for ...

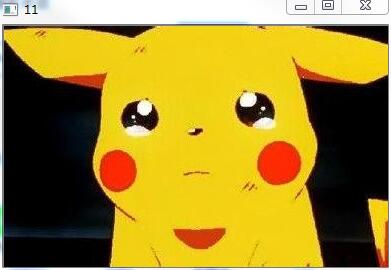

    我们可以通过对图像的像素点的操作,实现图像平移效果:

    平移灰度图像:

    SrcImage=imread("1.jpg");
    cvtColor(SrcImage,SrcImage,CV_BGR2GRAY);
    Mat MoveImage(SrcImage.rows,SrcImage.cols,CV_8UC1,Scalar(0));
    for (int i=0;i<SrcImage.rows;i++)
    {
    	for (int j=0;j<SrcImage.cols-100;j++)
    	{
      MoveImage.at<uchar>(i,j) = (int)SrcImage.at<uchar>(i,j+100);
    	}
    }

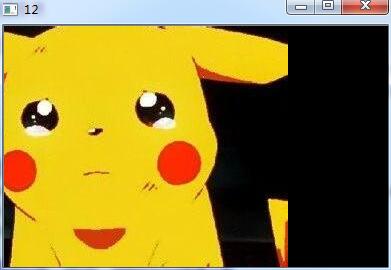

    这样图像将向左平移100个像素,当然,平移后的图像最右边的100个像素是黑色的,同理可以实现上下右以及各种平移操作。
    这里写图片描述
    这里写图片描述

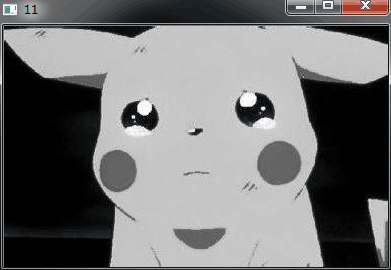

    平移彩色图像:

    彩色图像一个像素点包含三个数据,分别是RGB通道的值,那么我们需要一个结构去存储彩色图像每个像素点的三个值——Vec3b。
    定义:

    typedef Vec<uchar, 3> Vec3b;


    Vec3b—表示每一个Vec3b对象中,可以存储3个char(字符型)数据。

    SrcImage=imread("1.jpg");
    cvtColor(SrcImage,SrcImage,CV_BGR2GRAY);
    Mat MoveImage(SrcImage.rows,SrcImage.cols,CV_8UC3,Scalar(0,0,0));
    for (int i=0;i<SrcImage.rows;i++)
    	{
    		for (int j=0;j<SrcImage.cols-100;j++)
    		{

    		MoveImage.at<Vec3b>(i,j) = SrcImage.at<Vec3b>(i,j+100);
    		}
        }



    这里写图片描述
    这里写图片描述

    展开全文
  • 绕Z轴旋转及平移

    千次阅读 2019-08-17 20:30:17
  • 该系列文章是讲解Python OpenCV图像处理知识,前期主要讲解图像入门、OpenCV基础用法,中期讲解图像处理的各种算法,包括图像锐化算子、图像增强技术、图像分割等,后期结合深度学习研究图像识别、图像分类应用。...
  • 引进多尺度平移伪框架的概念.借助于算子理论与滤波器理论,刻画多尺度平移伪框架的特征.建立广义多分辩结构的塔式分解格式,给出塔式分解格式存在的充要条件,得到平方可积函数空间的函数仿射框架展式.
  • 本篇博文主要是实现用手指拖动OpenGL ES2.0绘图的屏幕,在使用了正摄投影与平移矩阵相结合,捕捉视图的move事件,将手指滑过的屏幕坐标转为绘图坐标系坐标,根据差值,对OpenGL ES绘图坐标系进行平移,从而得到需要...
  • 论文研究-平移式柔性机器人的反馈跟踪控制.pdf, 本文考虑X-Y平移式柔性机器人控制系统.单杆负载柔性臂系统可以描述为分布参数模型,我们对系统提出了较为一般的控制...
  • 首先给出了平移算子和数据序列函数的定义 ,并在平移算子和数据序列函数的基础上提出了一种灰色系统的分离建模方法 .以全国电视机产量的预测为例 ,证明分离建模方法能够...
  • 要求:对图像进行平移操作,平移后图像的原点位于(2,10)位置。 该文章代码采用平移变换矩阵实现平移操作。 I=imread('E:\informt\lesson\数字图像处理与安全\图像集\Flower.bmp'); %图像平移变换 clc [r,c,p]...
  • Halcon鼠标支持图像的缩放、平移

    热门讨论 2014-09-24 16:36:38
    Vs2008编写,支持鼠标缩放、平移图片
  • 图像变换(图像平移、图像颠倒、图像镜像变换、图像旋转),相信对要进行图像处理的朋友会有帮助
  • 图像几何变换之平移

    千次阅读 2018-01-09 22:17:25
    图像的几何变换 一、引言 打开任意一个图像的编辑器,一般都可以进行对图像进行放大、缩小、旋转等操作,这类操作改变了原图中各区域的空间关系。对于这类操作,通常称为图像的几何变换。...平移
  • 用Halcon实现图像的仿射变换 - 平移、旋转、缩放、镜像、斜切仿射变换仿射变换的主要流程:数学推导原理仿射变换常用的算子 hom_mat(homogeneous Matrix 齐次矩阵)hom_mat2d_identityhom_mat2d_translate(平移)hom_...
  • 平移算子 旋转算子 变换(平移+旋转) 参考: 1 机器人学导论  (原书第3版)_(美)HLHN J.CRAIG著  贠超等译
  • 数字图像处理的主要两种方法:空域法和频域法  图像变换主要两种重要方式:图像几何...概念:图像平移是指将图像中所有像素点按照指定的平移量水平或垂直移动到期望的位置。图像平移只是改变图像在屏幕上的位置,图像
  • Halcon中实现平移

    千次阅读 2020-10-11 15:09:50
    affine_trans_image​​​​​​​ read_image (Image, 'printer_chip/printer_chip_01') dev_open_window_fit_image (Image, 0, 0, -1, -1, WindowHandle) dev_display (Image) hom_mat2d_identity (HomMat2...
  • G=imread('aini555.jpg'); A=rgb2gray(G); se=translate(strel(1),[80,50]); B=imdilate(A,se); figure; subplot(1,2,1),subimage(A); title('原图像');...title('图像平移'); 实现效果...
  • 正在前面的系列博文中,介绍了多种特征算子,在本文中将介绍由Kanade-Lucas两人在上世纪80年代在其论文:An Iterative Image Registration Technique with an Application to Stereo Vision中提出的一个算子,后来...
  • halcon 算子

    2020-04-20 19:46:08
    梯度算子(sobel) *2.Canny边缘检测算子 *3.robel边缘检测算子 dev_close_window () read_image (Image, 'D:/数字图像处理/image/8.bmp') get_image_size (Image, Width, Height) dev_open_window (0, 0, 512, 512,...
  • 对偶四元数表示空间旋转和平移

    千次阅读 2019-10-28 13:56:12
    常规四元数只能表示空间旋转...对偶数的概念类似于复数,它的数学形式为ẑ=r+dε并满足ε2= 0,其中r和d分别表示实部和对偶部,ε表示对偶算子。对偶四元数是实部和对偶部都为四元数的对偶数,又可称为八元数。常...
  • 光线算子和BMS代数

    2020-04-07 21:49:48
    我们确定了该光线代数,并发现d维(广义)的邦迪-范德伯格-梅兹纳-萨克斯代数,包括超平移和超旋转,都是子代数。 我们在自由标量场理论的相关函数中验证了该代数。 我们还确定了由非阿贝尔自旋一守恒电流构建的...
  • 图像处理算子

    2020-07-01 22:24:58
    图像处理算子: 图像处理算子是对图像进行处理时所用到的算子。包括全局特征描述算子和局部特征描述算子。 用途: :图像进行匹配,检索 介绍: 目前计算机视觉领域的图像内容表示方法分为基于全局特征的图像内容...
