  • 图形学基础 | 3D变换

    2019-03-30 16:46:41
    绕Y轴旋转 绕Z轴旋转 绕X轴旋转 绕Y轴旋转 绕Z轴旋转 绕任意轴旋转 方法1: 将旋转轴平移至原点 将旋转轴旋转至XOZ平面 将旋转轴旋转至于Z轴重合 绕Z轴旋转θ度 执行步骤3的逆过程 执行步骤2的逆过程 ...

    几何变换详解
    绕任意轴旋转

    复习一下3D矩阵变换的相关知识.

    平移变换

    在这里插入图片描述

    缩放变换

    • [sx,sy,sz]是缩放因子
      在这里插入图片描述

    旋转变换

    • 这是三种变换中最复杂的变换
    • 绕X轴旋转
    • 绕Y轴旋转
    • 绕Z轴旋转

    绕X轴旋转

    在这里插入图片描述

    绕Y轴旋转

    在这里插入图片描述

    绕Z轴旋转

    在这里插入图片描述

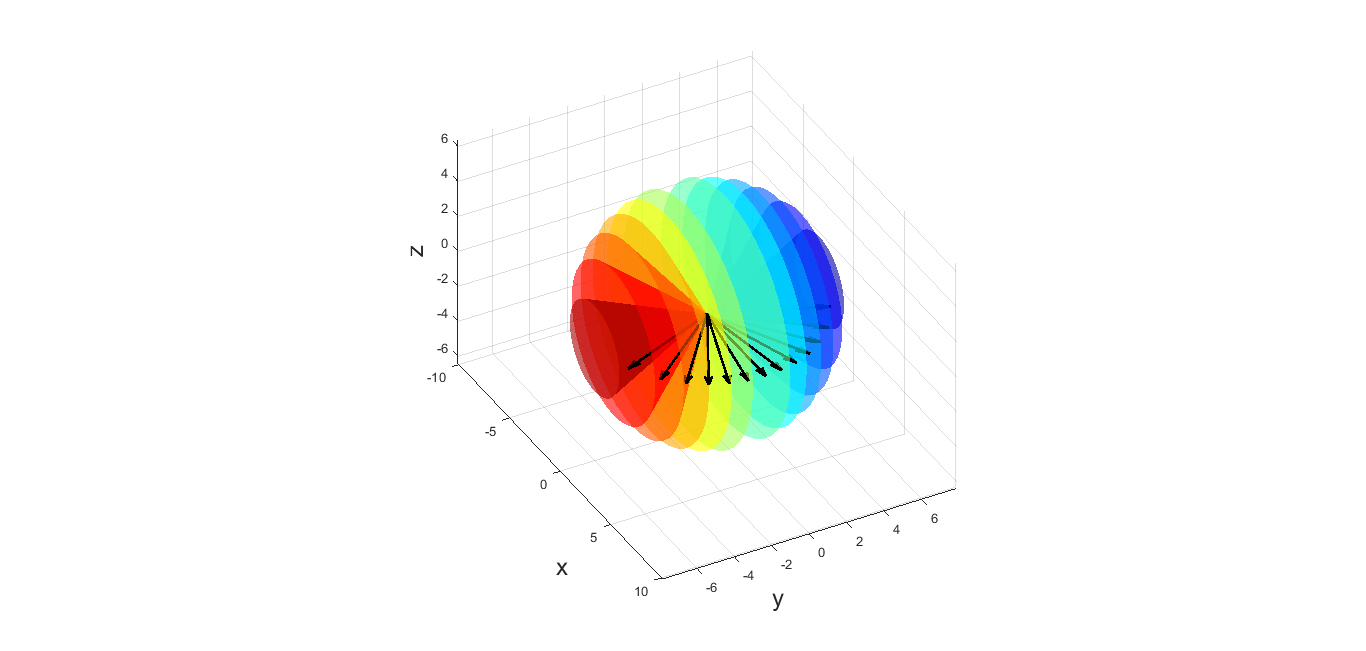

    绕任意轴旋转

    方法1:

    1. 将旋转轴平移至原点
    2. 将旋转轴旋转至XOZ平面
    3. 将旋转轴旋转至于Z轴重合
    4. 绕Z轴旋转θ度
    5. 执行步骤3的逆过程
    6. 执行步骤2的逆过程
    7. 执行步骤1的逆过程

    假设用v1(a1, b2, c2)和v2(a2, b2, c2)来表示旋转轴,θ表示旋转角度。为了方便推导,暂时使用右手系并使用列向量,待得出矩阵后转置一下即可.
    在这里插入图片描述
    步骤1是一个平移操作,将v1v2平移至原点,对应的矩阵为
    在这里插入图片描述
    步骤2是一个旋转操作,将p(p = v2 -v1)旋转至XOZ平面,步骤3也是一个旋转操作,将p旋转至与Z轴重合,这两个操作对应的图如下。
    在这里插入图片描述
    做点p在平面YOZ上的投影点q。再过q做Z轴垂线,则r是p绕X轴旋转所得,且旋转角度为α,且
    在这里插入图片描述
    在这里插入图片描述
    于是旋转矩阵为
    在这里插入图片描述
    步骤三. 现在将r绕Y轴旋转至与Z轴重合,旋转的角度为-beta(方向为顺时针),且
    在这里插入图片描述
    在这里插入图片描述
    于是得到旋转矩阵为
    在这里插入图片描述
    步骤4: 是绕Z轴旋转
    在这里插入图片描述
    如果旋转轴是过原点的,那么第一步和最后一步的平移操作可以省略,也就是把中间五个矩阵连乘起来,再转置一下,得到下面的绕任意轴旋转的矩阵
    在这里插入图片描述

    方法2: 罗德里格斯公式

    视觉SLAM十四讲(一)——罗德里格斯转换公式推导

    罗德里格斯公式(Rodriguez formula):
    在这里插入图片描述

    1.I是三阶单位向量;
    2.k是旋转轴 theta是旋转角;

    展开全文
  • 图形图形消隐

    2013-05-04 10:58:37
    在已给出程序Draw3D2中,在视图类中分别添加绕X轴旋转和绕Y轴旋转的函数void RotateX(int angle)和void RotateY(int angle);在视图类中添加计算外法向量的函数HOMOCOORD GetN(HOMOCOORD p1, HOMOCOORD p2, ...
  • OpenGL编程逐步深入(七)旋转变换

    千次阅读 2015-04-23 20:27:15
    这一节我们来看一下旋转...这意味着我们的图形只在三个平面旋转:XY平面着Z轴)、YZ平面着X轴)、XZ(Y轴)。还有更复杂的旋转方式这里我们暂时用不到。我们来概括性的定义这个问题。考虑下面这样的图形

    准备知识

    这一节我们来看一下旋转变换。旋转变换指的是给我们一个指点的点和角度,我们需要绕着过该点的轴线將对象旋转对应的角度。这里我们只改变X/Y/Z中的两个分量,第三个分量保持不变。这意味着我们的图形只在三个平面内旋转:XY平面(绕着Z轴)、YZ平面(绕着X轴)、XZ(绕着Y轴)。还有更复杂的旋转方式这里我们暂时用不到。

    我们来概括性的定义这个问题。考虑下面这样的图形:
    这里写图片描述

    我们需要沿着圆把点(x1,y2)移动到(x2,y2),换句话说就是把(x1,y1)旋转a2角度。我们假定圆的半径为1,则有:
    这里写图片描述

    使用正余弦展开公式:
    这里写图片描述

    可得:
    这里写图片描述

    在上面的图形中,Z轴垂直于屏幕,XY平面和屏幕重合。和平移变换一样,我们4x4阶矩阵和顶点分量矩阵乘积的形式表示该变换,可以写成:

    这里写图片描述

    绕Y轴选择可以用以下形式表示:
    这里写图片描述

    绕X轴旋转:

    这里写图片描述

    上面的4x4阶矩阵就是我们的旋转变换矩阵。

    程序代码

    /*

        Copyright 2010 Etay Meiri

        This program is free software: you can redistribute it and/or modify
        it under the terms of the GNU General Public License as published by
        the Free Software Foundation, either version 3 of the License, or
        (at your option) any later version.

        This program is distributed in the hope that it will be useful,
        but WITHOUT ANY WARRANTY; without even the implied warranty of
        MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
        GNU General Public License for more details.

        You should have received a copy of the GNU General Public License
        along with this program.  If not, see <http://www.gnu.org/licenses/>.

        Tutorial 07 - Rotation transformation
    */
    #include "stdafx.h"
    #include <stdio.h>
    #include <string.h>
    #include <assert.h>
    #include <math.h>
    #include <GL/glew.h>
    #include <GL/freeglut.h>
    #include "ogldev_math_3d.h"
    GLuint VBO;
    GLuint gWorldLocation;

    const char* pVSFileName = "shader.vs";
    const char* pFSFileName = "shader.fs";


    static void RenderSceneCB()
    {
        glClear(GL_COLOR_BUFFER_BIT);

        static float Scale = 0.0f;

        Scale += 0.001f;

        Matrix4f World;

        World.m[0][0] = cosf(Scale); World.m[0][1] = -sinf(Scale); World.m[0][2] = 0.0f; World.m[0][3] = 0.0f;
        World.m[1][0] = sinf(Scale); World.m[1][1] = cosf(Scale);  World.m[1][2] = 0.0f; World.m[1][3] = 0.0f;
        World.m[2][0] = 0.0f;        World.m[2][1] = 0.0f;         World.m[2][2] = 1.0f; World.m[2][3] = 0.0f;
        World.m[3][0] = 0.0f;        World.m[3][1] = 0.0f;         World.m[3][2] = 0.0f; World.m[3][3] = 1.0f;

        glUniformMatrix4fv(gWorldLocation, 1, GL_TRUE, &World.m[0][0]);

        glEnableVertexAttribArray(0);
        glBindBuffer(GL_ARRAY_BUFFER, VBO);
        glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, 0);

        glDrawArrays(GL_TRIANGLES, 0, 3);

        glDisableVertexAttribArray(0);

        glutSwapBuffers();
    }


    static void InitializeGlutCallbacks()
    {
        glutDisplayFunc(RenderSceneCB);
        glutIdleFunc(RenderSceneCB);
    }

    static void CreateVertexBuffer()
    {
        Vector3f Vertices[3];
        Vertices[0] = Vector3f(-1.0f, -1.0f, 0.0f);
        Vertices[1] = Vector3f(1.0f, -1.0f, 0.0f);
        Vertices[2] = Vector3f(0.0f, 1.0f, 0.0f);

        glGenBuffers(1, &VBO);
        glBindBuffer(GL_ARRAY_BUFFER, VBO);
        glBufferData(GL_ARRAY_BUFFER, sizeof(Vertices), Vertices, GL_STATIC_DRAW);
    }

    static void AddShader(GLuint ShaderProgram, const char* pShaderText, GLenum ShaderType)
    {
        GLuint ShaderObj = glCreateShader(ShaderType);

        if (ShaderObj == 0) {
            fprintf(stderr, "Error creating shader type %d\n", ShaderType);
            exit(1);
        }

        const GLchar* p[1];
        p[0] = pShaderText;
        GLint Lengths[1];
        Lengths[0]= strlen(pShaderText);
        glShaderSource(ShaderObj, 1, p, Lengths);
        glCompileShader(ShaderObj);
        GLint success;
        glGetShaderiv(ShaderObj, GL_COMPILE_STATUS, &success);
        if (!success) {
            GLchar InfoLog[1024];
            glGetShaderInfoLog(ShaderObj, 1024, NULL, InfoLog);
            fprintf(stderr, "Error compiling shader type %d: '%s'\n", ShaderType, InfoLog);
            exit(1);
        }

        glAttachShader(ShaderProgram, ShaderObj);
    }

    static void CompileShaders()
    {
        GLuint ShaderProgram = glCreateProgram();

        if (ShaderProgram == 0) {
            fprintf(stderr, "Error creating shader program\n");
            exit(1);
        }
        string vs, fs;

        if (!ReadFile(pVSFileName, vs)) {
            exit(1);
        };

        if (!ReadFile(pFSFileName, fs)) {
            exit(1);
        };

        AddShader(ShaderProgram, vs.c_str(), GL_VERTEX_SHADER);
        AddShader(ShaderProgram, fs.c_str(), GL_FRAGMENT_SHADER);

        GLint Success = 0;
        GLchar ErrorLog[1024] = { 0 };

        glLinkProgram(ShaderProgram);
        glGetProgramiv(ShaderProgram, GL_LINK_STATUS, &Success);
        if (Success == 0) {
            glGetProgramInfoLog(ShaderProgram, sizeof(ErrorLog), NULL, ErrorLog);
            fprintf(stderr, "Error linking shader program: '%s'\n", ErrorLog);
            exit(1);
        }

        glValidateProgram(ShaderProgram);
        glGetProgramiv(ShaderProgram, GL_VALIDATE_STATUS, &Success);
        if (!Success) {
            glGetProgramInfoLog(ShaderProgram, sizeof(ErrorLog), NULL, ErrorLog);
            fprintf(stderr, "Invalid shader program: '%s'\n", ErrorLog);
            exit(1);
        }

        glUseProgram(ShaderProgram);

        gWorldLocation = glGetUniformLocation(ShaderProgram, "gWorld");
        assert(gWorldLocation != 0xFFFFFFFF);
    }
    int _tmain(int argc, _TCHAR* argv[])
    {
        glutInit(&argc, argv);
        glutInitDisplayMode(GLUT_DOUBLE|GLUT_RGBA);
        glutInitWindowSize(1024, 768);
        glutInitWindowPosition(100, 100);
        glutCreateWindow("Tutorial 07");

        InitializeGlutCallbacks();

        // Must be done after glut is initialized!
        GLenum res = glewInit();
        if (res != GLEW_OK) {
            fprintf(stderr, "Error: '%s'\n", glewGetErrorString(res));
            return 1;
        }

        printf("GL version: %s\n", glGetString(GL_VERSION));

        glClearColor(0.0f, 0.0f, 0.0f, 0.0f);

        CreateVertexBuffer();

        CompileShaders();

        glutMainLoop();

        return 0;
    }



    代码解读

    这里我们只把矩阵改成旋转变换矩阵,其余代码和上节相同。

    World.m[0][0]=cosf(Scale); World.m[0][1]=-sinf(Scale); World.m[0][2]=0.0f; World.m[0][3]=0.0f;
    World.m[1][0]=sinf(Scale); World.m[1][1]=cosf(Scale);  World.m[1][2]=0.0f; World.m[1][3]=0.0f;
    World.m[2][0]=0.0f;        World.m[2][1]=0.0f;         World.m[2][2]=1.0f; World.m[2][3]=0.0f;
    World.m[3][0]=0.0f;        World.m[3][1]=0.0f;         World.m[3][2]=0.0f; World.m[3][3]=1.0f;

    运行效果

    可以看到三角形在屏幕上不停旋转。

    这里写图片描述

    展开全文
  • 2.4 旋转曲面 (1)

    2020-05-29 23:37:02
    (1) 坐标平面上一条曲线坐标轴旋转一周得到的旋转曲面。 (a) yOz坐标面上的曲线 z=f(y) (a≤y≤b) z 轴旋转一周得到的旋转曲面的方程是: 其参数方程是 用这个参数方程绘图比较方便。 其作图基本格式为: plot3d...

    旋转曲面的定义
    空间一条曲线绕一直线旋转一周得到的曲面称为旋转曲面在这里插入图片描述

    (1) 坐标平面上一条曲线绕坐标轴旋转一周得到的旋转曲面。
    (i) yOz坐标面上的曲线 z=f(y) (a≤y≤b)绕 z 轴旋转一周得到的旋转曲面的方程是:在这里插入图片描述
    其参数方程是在这里插入图片描述
    用这个参数方程绘图比较方便。
    其作图基本格式为:

    plot3d([u* cos(t), u* sin(t), f(u)], u=a…b, t=0…2*Pi);在这里插入图片描述

    例 2.4.1 作出yOz坐标面上的以下抛物线绕 z 轴旋转一周得到的旋转曲面的图形。在这里插入图片描述
    旋转曲面的一般方程为在这里插入图片描述
    参数方程为:在这里插入图片描述
    输入以下命令:

    f:=u->u^2:
    plot3d([u * sin(theta),u * cos(theta),f(u)],u=0…2, theta=0…2 * Pi,scaling=constrained, style=patch, axes=normal, lightmodel=light2,
    orientation=[40,70]);在这里插入图片描述

    输出图形(旋转抛物面):在这里插入图片描述

    例 2.4.2 作出yOz坐标面上的以下直线绕 z 轴旋转一周得到的旋转曲面的图形。在这里插入图片描述
    旋转曲面的一般方程为在这里插入图片描述
    参数方程为:在这里插入图片描述
    输入以下命令:

    f:=u->u:
    plot3d([u* sin(theta),u* cos(theta),f(u)],u=-2…2, theta=0…2*Pi,
    scaling=constrained,style=patch,axes=normal,
    lightmodel=light2,orientation=[40,70]);
    在这里插入图片描述

    输出图形(圆锥面):在这里插入图片描述
    (ii) yOz坐标面上的曲线 z=f(y) (a≤y≤b)绕 y 轴旋转一周得到的旋转曲面的方程是:在这里插入图片描述
    其参数方程是:在这里插入图片描述
    其作图基本格式为:

    plot3d( [ f(u) * sin(t), u, f(u) * cos(t) ], u=a…b, t=0…2 *Pi);在这里插入图片描述

    例 2.4.3 作出yOz坐标面上的以下抛物线绕 y 轴旋转一周得到的旋转曲面的图形。
    在这里插入图片描述
    旋转曲面的一般方程为在这里插入图片描述
    参数方程为:在这里插入图片描述
    输入以下命令:

    f:=u->u^2:
    plot3d([f(u) * sin(theta),u,f(u) * cos(theta)],u=-2…2, theta=0…2 * Pi,
    scaling=unconstrained, style=patch,axes=normal, lightmodel=light3, orientation=[40,70]);在这里插入图片描述

    输出图形:在这里插入图片描述
    例 2.4.4 作出yOz坐标面上的以下曲线绕 y 轴旋转一周得到的旋转曲面的图形。在这里插入图片描述
    旋转曲面的一般方程为在这里插入图片描述
    参数方程为在这里插入图片描述
    输入以下命令:

    f:=u->sin(u):
    plot3d([f(u) * sin(theta),u,f(u) * cos(theta)],u=0…2 * Pi, theta=0…2 * Pi,
    scaling=constrained, style=patch, axes=normal, lightmodel=light3,orientation=[40,70]);在这里插入图片描述

    输出图形:在这里插入图片描述
    (iii) zOx坐标面上的曲线 x=f(y) (a≤y≤b)绕 x 轴旋转一周得到的旋转曲面的方程是:在这里插入图片描述
    参数方程为在这里插入图片描述
    其作图基本格式为:

    plot3d([f(u), u* cos(t), u* sin(t)], u=a…b, t=0…2*Pi);在这里插入图片描述

    例 2.4.5 作出zOx坐标面上的以下抛物线绕 x 轴旋转一周得到的旋转曲面的图形。在这里插入图片描述
    旋转曲面的一般方程为在这里插入图片描述
    参数方程为在这里插入图片描述
    输入以下命令:

    f:=u->u^2:
    plot3d([f(u),u * cos(theta),u * sin(theta)],u=-2…2,theta=0…2 * Pi,
    scaling=constrained, style=patch, axes=normal, lightmodel=light3,orientation=[50,60]);在这里插入图片描述

    输出图形(旋转抛物面):在这里插入图片描述

    返回《Maple图形与动画》目录

    展开全文
  • 第13

    2019-12-24 08:57:21
    第七十节:平面图形绕x轴,y轴旋转所成旋转体的体积 第七十一节:曲线的弧长 第七十二节:平面图形绕x轴旋转所成旋转体的侧面积,定积分在物中的应用 第七十三节:定积分在物理中的应用(续),第一类广义积分思想 第七...

    第七十节:平面图形绕x轴,y轴旋转所成旋转体的体积
    第七十一节:曲线的弧长
    第七十二节:平面图形绕x轴旋转所成旋转体的侧面积,定积分在物中的应用
    第七十三节:定积分在物理中的应用(续),第一类广义积分思想
    第七十四节:第一类广义积分,第二类广义积分思想
    第七十五节:第二类广义积分,伽马函数
    定积分及应用总结与拓展

    展开全文
  • 微积分(一)

    2019-12-25 15:45:38
    微积分(一) ...第七十节:平面图形绕x轴,y轴旋转所成旋转体的体积;第七十一节:曲线的弧长;第七十二节:平面图形绕x轴旋转所成旋转体的侧面积,定积分在物中的应用;第七十三节:定积分在物理中的...
