  • 经纬度坐标映射到平面直角坐标系

    万次阅读 2017-03-17 20:27:22
    本文介绍了测量中常见的坐标系,并总结了一些坐标系投影的方法工具,以及一些源码,主要关于从经纬度坐标到平面直角坐标系,即空间大地坐标系到平面直角坐标系的映射。

    关键词:经纬度坐标,平面直角坐标,空间大地坐标系,坐标系映射

    一、坐标系分类

      在大地测量学中,坐标系分为两大类:地心坐标系和参心坐标系

    1、地心坐标系

      坐标原点与地球质心重合的坐标系。
      世界大地坐标系WGS-84(world geodetic system)是地心坐标系。

    2、参心坐标系

      坐标系原点在参考椭球体中心,不与地球质心重合。
      北京54,采用前苏联的椭球体,属于参心坐标系。浅析几种常用坐标系和坐标转换
      西安80,也属于参心坐标系

    3、空间直角坐标系

      空间直角坐标系的坐标原点位于参考椭球的中心,Z轴指向参考椭球的北极,X轴指向起始子午面与赤道的交点,Y轴位于赤道面上切按右手系于X轴呈90度夹角,某点中的坐标可用该点在此坐标系的各个坐标轴上的投影来表示。空间直角坐标系可用如下图所示(参考空间大地坐标系与平面直角坐标系转换公式):

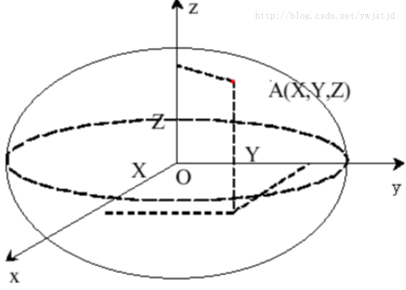

    空间直角坐标系示意图

    4、空间大地坐标系

      大地坐标系是采用大地纬度、经度和大地高程来描述空间位置的。纬度是空间的点与参考椭球面的法线与赤道面的夹角;经度是空间的点与参考椭球的自转轴所在的面与参考椭球的起始子午面的夹角;大地高程是空间的点沿着参考椭球的法线方向到参考椭球面的距离(参考空间直角坐标系、大地坐标系、平面坐标系、高斯平面直角坐标系)。

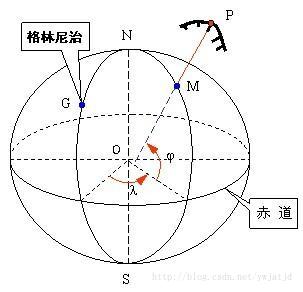

    空间大地坐标系

    5、平面直角坐标系

      平面直角坐标:如坐标原点o是任意假定的,则为独立的平面直角坐标系。
      由于测量上所用的方向是从北方向(纵轴方向)起按顺时针方向以角度计值(象限也按顺时针编号)。因此,将数学上平面直角坐标系(角值从横轴正方向起按逆时针方向计值)的 x 和 y轴互换后,数学上的三角函数计算公式可不加改变直接用于测量数据的计算。
    平面直角坐标系

      平面坐标系是利用投影变换,将空间直角坐标系或空间大地坐标系通过数学变化映射到平面上,这种变换称为投影变换。

    二、坐标系转换

      从空间坐标系到平面坐标系的映射方法有很多种:高斯-克吕格投影、墨卡托投影、兰伯特投影、UTM投影等。(参考地球坐标系与投影方式的理解第9章 GPS测量数据处理空间大地坐标系与平面直角坐标系的相互转换坐标系统及投影概述

    三、坐标系投影的实现(source code)

    1、如何将GPS坐标转换为XY平面坐标(简易转换)
    本文根据《GPS经纬度坐标转平面坐标的简化计算方法及精度分析》这篇文章中的的方法将GPS经纬度坐标转换为以地平面上平面直角坐标系中的X、Y坐标。这个转换方法的前提是在一定的范围以内。具体的转化公式请参考该文,下面是坐标转换的代码:

    public class PlaneCoordinate {
        private static final double MACRO_AXIS = 6378137; // 赤道圆的平均半径
        private static final double MINOR_AXIS = 6356752; // 半短轴的长度,地球两极距离的一半
        // 返回Y坐标
        private static double turnY(GePoint basePoint, GePoint point) {
            double a = Math.pow(MACRO_AXIS, 2.0);
            double b = Math.pow(MINOR_AXIS, 2.0);
            double c = Math.pow(Math.tan(basePoint.getLatitude()), 2.0);
            double d = Math.pow(1/Math.tan(basePoint.getLatitude()),2.0);
            double x = a/Math.sqrt(a + b*c);
            double y = b/Math.sqrt(b + a*d);
            c = Math.pow(Math.tan(point.getLatitude()), 2.0);
            d = Math.pow(1/Math.tan(point.getLatitude()), 2.0);
            double m = a/Math.sqrt(a + b*c);
            double n = b/Math.sqrt(b + a*d);
            return new PePoint(x, y).distanceBetween(new PePoint(m, n));
        }
        // 返回X坐标
        private static double turnX(GePoint basePoint, GePoint point) {
            double a = Math.pow(MACRO_AXIS, 2.0);
            double b = Math.pow(MINOR_AXIS, 2.0);
            double c = Math.pow(Math.tan(basePoint.getLatitude()), 2.0);
            double x = a/Math.sqrt(a + b*c);
            return x * (point.getLongtitude() - basePoint.getLongtitude());
        }
    }

    public class GePoint {
        private double latitude; // 纬度坐标
        private double longtitude; // 经度坐标
    public GePoint() {
    }
    public GePoint(double latitude, double longtitude) {
        this.latitude = latitude;
        this.longtitude = longtitude;
    }
    public double getLatitude() {
        return 2 * latitude * Math.PI / 360 ;
    }
    public void setLatitude(double latitude) {
        this.latitude = latitude;
    }
    public double getLongtitude() {
        return 2 * longtitude * Math.PI / 360;
    }
    public void setLongtitude(double longtitude) {
            this.longtitude = longtitude;
        }
    }


    2、以上代码摘自经纬度 to 平面直角坐标转换,上述代码中PePoint类没有给出,需要进一步研究得出。文中还给出了另一种复杂的实现方法,代码摘录如下:

    //经纬度坐标与高斯坐标的转换代码
    //没钱又丑发表于2007-12-6 13:08:00

    // double y;      输入参数: 高斯坐标的横坐标,以米为单位
    // double x;      输入参数: 高斯坐标的纵坐标,以米为单位
    // short  DH;     输入参数: 带号,表示上述高斯坐标是哪个带的
    // double *L;     输出参数: 指向经度坐标的指针,其中经度坐标以秒为单位
    // double *B;     输出参数: 指向纬度坐标的指针,其中纬度坐标以秒为单位
    void GaussToGeo(double y, double x, short DH, double* L, double* B, double LP)
    {
        double l0;    //  经差
        double tf;    //  tf = tg(Bf0),注意要将Bf转换成以弧度为单位
        double nf;    //  n = y * sqrt( 1 + etf ** 2) / c, 其中etf = e'**2 * cos(Bf0) ** 2
        double t_l0;   //  l0,经差,以度为单位
        double t_B0;   //  B0,纬度,以度为单位
        double Bf0;    //  Bf0
        double etf;    //  etf,其中etf = e'**2 * cos(Bf0) ** 2
        double X_3;

        double PI = 3.14159265358979;
        double b_e2 = 0.0067385254147;
        double b_c = 6399698.90178271;

        X_3 = x / 1000000.00 - 3;      // 以兆米()为单位
        // 对于克拉索夫斯基椭球,计算Bf0
        Bf0 = 27.11115372595 + 9.02468257083 * X_3 - 0.00579740442 * pow(X_3, 2)
                       - 0.00043532572 * pow(X_3, 3) + 0.00004857285 * pow(X_3, 4)
                       + 0.00000215727 * pow(X_3, 5) - 0.00000019399 * pow(X_3, 6);
        tf = tan(Bf0 * PI / 180);       //  tf = tg(Bf),注意这里将Bf转换成以弧度为单位
        etf = b_e2 * pow(cos(Bf0 * PI / 180), 2);   //  etf = e'**2 * cos(Bf) ** 2
        nf = y * sqrt(1 + etf) / b_c;     //  n = y * sqrt( 1 + etf ** 2) / c
        // 计算纬度,注意这里计算出来的结果是以度为单位的
        t_B0 = Bf0 - (1.0 + etf) * tf / PI * (90.0 * pow(nf, 2)
               - 7.5 * (5.0 + 3 * pow(tf, 2) + etf - 9 * etf * pow(tf, 2)) * pow(nf, 4)
               + 0.25 * (61 + 90 * pow(tf, 2) + 45 * pow(tf, 4)) * pow(nf, 6));
        // 计算经差,注意这里计算出来的结果是以度为单位的
        t_l0 = (180 * nf - 30 * (1 + 2 * pow(tf, 2) + etf) * pow(nf, 3)
                 + 1.5 * (5 + 28 * pow(tf, 2) + 24 * pow(tf, 4)) * pow(nf, 5))
                 / (PI * cos(Bf0 * PI / 180));
        l0 = (t_l0 * 3600.0);       //  将经差转成秒

        if (LP == -1000)
        {
            *L = (double)((DH * 6 - 3) * 3600.0 + l0);  // 根据带号计算出以秒为单位的绝对经度,返回指针
        }
        else
        {
            *L = LP * 3600.0 + l0;  // 根据带号计算出以秒为单位的绝对经度,返回指针
        }

        *B = (double)(t_B0 * 3600.0);     //  将纬差转成秒,并返回指针
    }

    // double jd;   输入参数: 地理坐标的经度,以秒为单位
    // double wd;   输入参数: 地理坐标的纬度,以秒为单位
    // short  DH;   输入参数: 三度带或六度带的带号
    void GeoToGauss(double jd, double wd, short DH, short DH_width, double* y, double* x, double LP)
    {
        double t;     //  t=tgB
        double L;     //  中央经线的经度
        double l0;    //  经差
        double jd_hd, wd_hd;  //  将jd、wd转换成以弧度为单位
        double et2;    //  et2 = (e' ** 2) * (cosB ** 2)
        double N;     //  N = C / sqrt(1 + et2)
        double X;     //  克拉索夫斯基椭球中子午弧长
        double m;     //  m = cosB * PI/180 * l0
        double tsin, tcos;   //  sinB,cosB
        double PI = 3.14159265358979;
        double b_e2 = 0.0067385254147;
        double b_c = 6399698.90178271;
        jd_hd = jd / 3600.0 * PI / 180.0;    // 将以秒为单位的经度转换成弧度
        wd_hd = wd / 3600.0 * PI / 180.0;    // 将以秒为单位的纬度转换成弧度

        // 如果不设中央经线(缺省参数: -1000),则计算中央经线,
        // 否则,使用传入的中央经线,不再使用带号和带宽参数
        //L = (DH - 0.5) * DH_width ;      // 计算中央经线的经度
        if (LP == -1000)
        {
            L = (DH - 0.5) * DH_width;      // 计算中央经线的经度
        }
        else
        {
            L = LP;
        }

        l0 = jd / 3600.0 - L;       // 计算经差
        tsin = sin(wd_hd);        // 计算sinB
        tcos = cos(wd_hd);        // 计算cosB
        // 计算克拉索夫斯基椭球中子午弧长X
        X = 111134.8611 / 3600.0 * wd - (32005.7799 * tsin + 133.9238 * pow(tsin, 3)
              + 0.6976 * pow(tsin, 5) + 0.0039 * pow(tsin, 7)) * tcos;
        et2 = b_e2 * pow(tcos, 2);      //  et2 = (e' ** 2) * (cosB ** 2)
        N = b_c / sqrt(1 + et2);      //  N = C / sqrt(1 + et2)
        t = tan(wd_hd);         //  t=tgB
        m = PI / 180 * l0 * tcos;       //  m = cosB * PI/180 * l0
        *x = X + N * t * (0.5 * pow(m, 2)
                  + (5.0 - pow(t, 2) + 9.0 * et2 + 4 * pow(et2, 2)) * pow(m, 4) / 24.0
                  + (61.0 - 58.0 * pow(t, 2) + pow(t, 4)) * pow(m, 6) / 720.0);
        *y = N * (m + (1.0 - pow(t, 2) + et2) * pow(m, 3) / 6.0
                        + (5.0 - 18.0 * pow(t, 2) + pow(t, 4) + 14.0 * et2
                           - 58.0 * et2 * pow(t, 2)) * pow(m, 5) / 120.0);

    }

    3、文章经纬度坐标转换到平面坐标中给出了米勒坐标系投影和UTM坐标系投影的方法

    • 米勒坐标系

    package sg.edu.ntu.huangcheng;

    public class MillerCoordinate {
        public static double[] MillierConvertion(double lat, double lon)
        {
             double L = 6381372 * Math.PI * 2;//地球周长
             double W=L;// 平面展开后,x轴等于周长
             double H=L/2;// y轴约等于周长一半
             double mill=2.3;// 米勒投影中的一个常数,范围大约在正负2.3之间
             double x = lon * Math.PI / 180;// 将经度从度数转换为弧度
             double y = lat * Math.PI / 180;// 将纬度从度数转换为弧度
             y=1.25 * Math.log( Math.tan( 0.25 * Math.PI + 0.4 * y ) );// 米勒投影的转换
             // 弧度转为实际距离
             x = ( W / 2 ) + ( W / (2 * Math.PI) ) * x;
             y = ( H / 2 ) - ( H / ( 2 * mill ) ) * y;
             double[] result=new double[2];
             result[0]=x;
             result[1]=y;
             return result;
        }
    }


    使用这种方法转换后的Y轴方向似乎是反的,使用的时候需要注意。

    • UTM坐标系
    package sg.edu.ntu.huangcheng;

    /*
     * Author: Sami Salkosuo, sami.salkosuo@fi.ibm.com
     *
     * (c) Copyright IBM Corp. 2007
     */

    import java.util.Hashtable;
    import java.util.Map;

    public class CoordinateConversion
    {

      public CoordinateConversion()
      {

      }

      public double[] utm2LatLon(String UTM)
      {
        UTM2LatLon c = new UTM2LatLon();
        return c.convertUTMToLatLong(UTM);
      }

      public String latLon2UTM(double latitude, double longitude)
      {
        LatLon2UTM c = new LatLon2UTM();
        return c.convertLatLonToUTM(latitude, longitude);

      }

      private void validate(double latitude, double longitude)
      {
        if (latitude < -90.0 || latitude > 90.0 || longitude < -180.0
            || longitude >= 180.0)
        {
          throw new IllegalArgumentException(
              "Legal ranges: latitude [-90,90], longitude [-180,180).");
        }

      }

      public String latLon2MGRUTM(double latitude, double longitude)
      {
        LatLon2MGRUTM c = new LatLon2MGRUTM();
        return c.convertLatLonToMGRUTM(latitude, longitude);

      }

      public double[] mgrutm2LatLon(String MGRUTM)
      {
        MGRUTM2LatLon c = new MGRUTM2LatLon();
        return c.convertMGRUTMToLatLong(MGRUTM);
      }

      public double degreeToRadian(double degree)
      {
        return degree * Math.PI / 180;
      }

      public double radianToDegree(double radian)
      {
        return radian * 180 / Math.PI;
      }

      private double POW(double a, double b)
      {
        return Math.pow(a, b);
      }

      private double SIN(double value)
      {
        return Math.sin(value);
      }

      private double COS(double value)
      {
        return Math.cos(value);
      }

      private double TAN(double value)
      {
        return Math.tan(value);
      }

      private class LatLon2UTM
      {
        public String convertLatLonToUTM(double latitude, double longitude)
        {
          validate(latitude, longitude);
          String UTM = "";

          setVariables(latitude, longitude);

          String longZone = getLongZone(longitude);
          LatZones latZones = new LatZones();
          String latZone = latZones.getLatZone(latitude);

          double _easting = getEasting();
          double _northing = getNorthing(latitude);

          UTM = longZone + " " + latZone + " " + ((int) _easting) + " "
              + ((int) _northing);
          // UTM = longZone + " " + latZone + " " + decimalFormat.format(_easting) +
          // " "+ decimalFormat.format(_northing);

          return UTM;

        }

        protected void setVariables(double latitude, double longitude)
        {
          latitude = degreeToRadian(latitude);
          rho = equatorialRadius * (1 - e * e)
              / POW(1 - POW(e * SIN(latitude), 2), 3 / 2.0);

          nu = equatorialRadius / POW(1 - POW(e * SIN(latitude), 2), (1 / 2.0));

          double var1;
          if (longitude < 0.0)
          {
            var1 = ((int) ((180 + longitude) / 6.0)) + 1;
          }
          else
          {
            var1 = ((int) (longitude / 6)) + 31;
          }
          double var2 = (6 * var1) - 183;
          double var3 = longitude - var2;
          p = var3 * 3600 / 10000;

          S = A0 * latitude - B0 * SIN(2 * latitude) + C0 * SIN(4 * latitude) - D0
              * SIN(6 * latitude) + E0 * SIN(8 * latitude);

          K1 = S * k0;
          K2 = nu * SIN(latitude) * COS(latitude) * POW(sin1, 2) * k0 * (100000000)
              / 2;
          K3 = ((POW(sin1, 4) * nu * SIN(latitude) * Math.pow(COS(latitude), 3)) / 24)
              * (5 - POW(TAN(latitude), 2) + 9 * e1sq * POW(COS(latitude), 2) + 4
                  * POW(e1sq, 2) * POW(COS(latitude), 4))
              * k0
              * (10000000000000000L);

          K4 = nu * COS(latitude) * sin1 * k0 * 10000;

          K5 = POW(sin1 * COS(latitude), 3) * (nu / 6)
              * (1 - POW(TAN(latitude), 2) + e1sq * POW(COS(latitude), 2)) * k0
              * 1000000000000L;

          A6 = (POW(p * sin1, 6) * nu * SIN(latitude) * POW(COS(latitude), 5) / 720)
              * (61 - 58 * POW(TAN(latitude), 2) + POW(TAN(latitude), 4) + 270
                  * e1sq * POW(COS(latitude), 2) - 330 * e1sq
                  * POW(SIN(latitude), 2)) * k0 * (1E+24);

        }

        protected String getLongZone(double longitude)
        {
          double longZone = 0;
          if (longitude < 0.0)
          {
            longZone = ((180.0 + longitude) / 6) + 1;
          }
          else
          {
            longZone = (longitude / 6) + 31;
          }
          String val = String.valueOf((int) longZone);
          if (val.length() == 1)
          {
            val = "0" + val;
          }
          return val;
        }

        protected double getNorthing(double latitude)
        {
          double northing = K1 + K2 * p * p + K3 * POW(p, 4);
          if (latitude < 0.0)
          {
            northing = 10000000 + northing;
          }
          return northing;
        }

        protected double getEasting()
        {
          return 500000 + (K4 * p + K5 * POW(p, 3));
        }

        // Lat Lon to UTM variables

        // equatorial radius
        double equatorialRadius = 6378137;

        // polar radius
        double polarRadius = 6356752.314;

        // flattening
        double flattening = 0.00335281066474748;// (equatorialRadius-polarRadius)/equatorialRadius;

        // inverse flattening 1/flattening
        double inverseFlattening = 298.257223563;// 1/flattening;

        // Mean radius
        double rm = POW(equatorialRadius * polarRadius, 1 / 2.0);

        // scale factor
        double k0 = 0.9996;

        // eccentricity
        double e = Math.sqrt(1 - POW(polarRadius / equatorialRadius, 2));

        double e1sq = e * e / (1 - e * e);

        double n = (equatorialRadius - polarRadius)
            / (equatorialRadius + polarRadius);

        // r curv 1
        double rho = 6368573.744;

        // r curv 2
        double nu = 6389236.914;

        // Calculate Meridional Arc Length
        // Meridional Arc
        double S = 5103266.421;

        double A0 = 6367449.146;

        double B0 = 16038.42955;

        double C0 = 16.83261333;

        double D0 = 0.021984404;

        double E0 = 0.000312705;

        // Calculation Constants
        // Delta Long
        double p = -0.483084;

        double sin1 = 4.84814E-06;

        // Coefficients for UTM Coordinates
        double K1 = 5101225.115;

        double K2 = 3750.291596;

        double K3 = 1.397608151;

        double K4 = 214839.3105;

        double K5 = -2.995382942;

        double A6 = -1.00541E-07;

      }

      private class LatLon2MGRUTM extends LatLon2UTM
      {
        public String convertLatLonToMGRUTM(double latitude, double longitude)
        {
          validate(latitude, longitude);
          String mgrUTM = "";

          setVariables(latitude, longitude);

          String longZone = getLongZone(longitude);
          LatZones latZones = new LatZones();
          String latZone = latZones.getLatZone(latitude);

          double _easting = getEasting();
          double _northing = getNorthing(latitude);
          Digraphs digraphs = new Digraphs();
          String digraph1 = digraphs.getDigraph1(Integer.parseInt(longZone),
              _easting);
          String digraph2 = digraphs.getDigraph2(Integer.parseInt(longZone),
              _northing);

          String easting = String.valueOf((int) _easting);
          if (easting.length() < 5)
          {
            easting = "00000" + easting;
          }
          easting = easting.substring(easting.length() - 5);

          String northing;
          northing = String.valueOf((int) _northing);
          if (northing.length() < 5)
          {
            northing = "0000" + northing;
          }
          northing = northing.substring(northing.length() - 5);

          mgrUTM = longZone + latZone + digraph1 + digraph2 + easting + northing;
          return mgrUTM;
        }
      }

      private class MGRUTM2LatLon extends UTM2LatLon
      {
        public double[] convertMGRUTMToLatLong(String mgrutm)
        {
          double[] latlon = { 0.0, 0.0 };
          // 02CNR0634657742
          int zone = Integer.parseInt(mgrutm.substring(0, 2));
          String latZone = mgrutm.substring(2, 3);

          String digraph1 = mgrutm.substring(3, 4);
          String digraph2 = mgrutm.substring(4, 5);
          easting = Double.parseDouble(mgrutm.substring(5, 10));
          northing = Double.parseDouble(mgrutm.substring(10, 15));

          LatZones lz = new LatZones();
          double latZoneDegree = lz.getLatZoneDegree(latZone);

          double a1 = latZoneDegree * 40000000 / 360.0;
          double a2 = 2000000 * Math.floor(a1 / 2000000.0);

          Digraphs digraphs = new Digraphs();

          double digraph2Index = digraphs.getDigraph2Index(digraph2);

          double startindexEquator = 1;
          if ((1 + zone % 2) == 1)
          {
            startindexEquator = 6;
          }

          double a3 = a2 + (digraph2Index - startindexEquator) * 100000;
          if (a3 <= 0)
          {
            a3 = 10000000 + a3;
          }
          northing = a3 + northing;

          zoneCM = -183 + 6 * zone;
          double digraph1Index = digraphs.getDigraph1Index(digraph1);
          int a5 = 1 + zone % 3;
          double[] a6 = { 16, 0, 8 };
          double a7 = 100000 * (digraph1Index - a6[a5 - 1]);
          easting = easting + a7;

          setVariables();

          double latitude = 0;
          latitude = 180 * (phi1 - fact1 * (fact2 + fact3 + fact4)) / Math.PI;

          if (latZoneDegree < 0)
          {
            latitude = 90 - latitude;
          }

          double d = _a2 * 180 / Math.PI;
          double longitude = zoneCM - d;

          if (getHemisphere(latZone).equals("S"))
          {
            latitude = -latitude;
          }

          latlon[0] = latitude;
          latlon[1] = longitude;
          return latlon;
        }
      }

      private class UTM2LatLon
      {
        double easting;

        double northing;

        int zone;

        String southernHemisphere = "ACDEFGHJKLM";

        protected String getHemisphere(String latZone)
        {
          String hemisphere = "N";
          if (southernHemisphere.indexOf(latZone) > -1)
          {
            hemisphere = "S";
          }
          return hemisphere;
        }

        public double[] convertUTMToLatLong(String UTM)
        {
          double[] latlon = { 0.0, 0.0 };
          String[] utm = UTM.split(" ");
          zone = Integer.parseInt(utm[0]);
          String latZone = utm[1];
          easting = Double.parseDouble(utm[2]);
          northing = Double.parseDouble(utm[3]);
          String hemisphere = getHemisphere(latZone);
          double latitude = 0.0;
          double longitude = 0.0;

          if (hemisphere.equals("S"))
          {
            northing = 10000000 - northing;
          }
          setVariables();
          latitude = 180 * (phi1 - fact1 * (fact2 + fact3 + fact4)) / Math.PI;

          if (zone > 0)
          {
            zoneCM = 6 * zone - 183.0;
          }
          else
          {
            zoneCM = 3.0;

          }

          longitude = zoneCM - _a3;
          if (hemisphere.equals("S"))
          {
            latitude = -latitude;
          }

          latlon[0] = latitude;
          latlon[1] = longitude;
          return latlon;

        }

        protected void setVariables()
        {
          arc = northing / k0;
          mu = arc
              / (a * (1 - POW(e, 2) / 4.0 - 3 * POW(e, 4) / 64.0 - 5 * POW(e, 6) / 256.0));

          ei = (1 - POW((1 - e * e), (1 / 2.0)))
              / (1 + POW((1 - e * e), (1 / 2.0)));

          ca = 3 * ei / 2 - 27 * POW(ei, 3) / 32.0;

          cb = 21 * POW(ei, 2) / 16 - 55 * POW(ei, 4) / 32;
          cc = 151 * POW(ei, 3) / 96;
          cd = 1097 * POW(ei, 4) / 512;
          phi1 = mu + ca * SIN(2 * mu) + cb * SIN(4 * mu) + cc * SIN(6 * mu) + cd
              * SIN(8 * mu);

          n0 = a / POW((1 - POW((e * SIN(phi1)), 2)), (1 / 2.0));

          r0 = a * (1 - e * e) / POW((1 - POW((e * SIN(phi1)), 2)), (3 / 2.0));
          fact1 = n0 * TAN(phi1) / r0;

          _a1 = 500000 - easting;
          dd0 = _a1 / (n0 * k0);
          fact2 = dd0 * dd0 / 2;

          t0 = POW(TAN(phi1), 2);
          Q0 = e1sq * POW(COS(phi1), 2);
          fact3 = (5 + 3 * t0 + 10 * Q0 - 4 * Q0 * Q0 - 9 * e1sq) * POW(dd0, 4)
              / 24;

          fact4 = (61 + 90 * t0 + 298 * Q0 + 45 * t0 * t0 - 252 * e1sq - 3 * Q0
              * Q0)
              * POW(dd0, 6) / 720;

          //
          lof1 = _a1 / (n0 * k0);
          lof2 = (1 + 2 * t0 + Q0) * POW(dd0, 3) / 6.0;
          lof3 = (5 - 2 * Q0 + 28 * t0 - 3 * POW(Q0, 2) + 8 * e1sq + 24 * POW(t0, 2))
              * POW(dd0, 5) / 120;
          _a2 = (lof1 - lof2 + lof3) / COS(phi1);
          _a3 = _a2 * 180 / Math.PI;

        }

        double arc;

        double mu;

        double ei;

        double ca;

        double cb;

        double cc;

        double cd;

        double n0;

        double r0;

        double _a1;

        double dd0;

        double t0;

        double Q0;

        double lof1;

        double lof2;

        double lof3;

        double _a2;

        double phi1;

        double fact1;

        double fact2;

        double fact3;

        double fact4;

        double zoneCM;

        double _a3;

        double b = 6356752.314;

        double a = 6378137;

        double e = 0.081819191;

        double e1sq = 0.006739497;

        double k0 = 0.9996;

      }

      private class Digraphs
      {
        private Map digraph1 = new Hashtable();

        private Map digraph2 = new Hashtable();

        private String[] digraph1Array = { "A", "B", "C", "D", "E", "F", "G", "H",
            "J", "K", "L", "M", "N", "P", "Q", "R", "S", "T", "U", "V", "W", "X",
            "Y", "Z" };

        private String[] digraph2Array = { "V", "A", "B", "C", "D", "E", "F", "G",
            "H", "J", "K", "L", "M", "N", "P", "Q", "R", "S", "T", "U", "V" };

        public Digraphs()
        {
          digraph1.put(new Integer(1), "A");
          digraph1.put(new Integer(2), "B");
          digraph1.put(new Integer(3), "C");
          digraph1.put(new Integer(4), "D");
          digraph1.put(new Integer(5), "E");
          digraph1.put(new Integer(6), "F");
          digraph1.put(new Integer(7), "G");
          digraph1.put(new Integer(8), "H");
          digraph1.put(new Integer(9), "J");
          digraph1.put(new Integer(10), "K");
          digraph1.put(new Integer(11), "L");
          digraph1.put(new Integer(12), "M");
          digraph1.put(new Integer(13), "N");
          digraph1.put(new Integer(14), "P");
          digraph1.put(new Integer(15), "Q");
          digraph1.put(new Integer(16), "R");
          digraph1.put(new Integer(17), "S");
          digraph1.put(new Integer(18), "T");
          digraph1.put(new Integer(19), "U");
          digraph1.put(new Integer(20), "V");
          digraph1.put(new Integer(21), "W");
          digraph1.put(new Integer(22), "X");
          digraph1.put(new Integer(23), "Y");
          digraph1.put(new Integer(24), "Z");

          digraph2.put(new Integer(0), "V");
          digraph2.put(new Integer(1), "A");
          digraph2.put(new Integer(2), "B");
          digraph2.put(new Integer(3), "C");
          digraph2.put(new Integer(4), "D");
          digraph2.put(new Integer(5), "E");
          digraph2.put(new Integer(6), "F");
          digraph2.put(new Integer(7), "G");
          digraph2.put(new Integer(8), "H");
          digraph2.put(new Integer(9), "J");
          digraph2.put(new Integer(10), "K");
          digraph2.put(new Integer(11), "L");
          digraph2.put(new Integer(12), "M");
          digraph2.put(new Integer(13), "N");
          digraph2.put(new Integer(14), "P");
          digraph2.put(new Integer(15), "Q");
          digraph2.put(new Integer(16), "R");
          digraph2.put(new Integer(17), "S");
          digraph2.put(new Integer(18), "T");
          digraph2.put(new Integer(19), "U");
          digraph2.put(new Integer(20), "V");

        }

        public int getDigraph1Index(String letter)
        {
          for (int i = 0; i < digraph1Array.length; i++)
          {
            if (digraph1Array[i].equals(letter))
            {
              return i + 1;
            }
          }

          return -1;
        }

        public int getDigraph2Index(String letter)
        {
          for (int i = 0; i < digraph2Array.length; i++)
          {
            if (digraph2Array[i].equals(letter))
            {
              return i;
            }
          }

          return -1;
        }

        public String getDigraph1(int longZone, double easting)
        {
          int a1 = longZone;
          double a2 = 8 * ((a1 - 1) % 3) + 1;

          double a3 = easting;
          double a4 = a2 + ((int) (a3 / 100000)) - 1;
          return (String) digraph1.get(new Integer((int) Math.floor(a4)));
        }

        public String getDigraph2(int longZone, double northing)
        {
          int a1 = longZone;
          double a2 = 1 + 5 * ((a1 - 1) % 2);
          double a3 = northing;
          double a4 = (a2 + ((int) (a3 / 100000)));
          a4 = (a2 + ((int) (a3 / 100000.0))) % 20;
          a4 = Math.floor(a4);
          if (a4 < 0)
          {
            a4 = a4 + 19;
          }
          return (String) digraph2.get(new Integer((int) Math.floor(a4)));

        }

      }

      private class LatZones
      {
        private char[] letters = { 'A', 'C', 'D', 'E', 'F', 'G', 'H', 'J', 'K',
            'L', 'M', 'N', 'P', 'Q', 'R', 'S', 'T', 'U', 'V', 'W', 'X', 'Z' };

        private int[] degrees = { -90, -84, -72, -64, -56, -48, -40, -32, -24, -16,
            -8, 0, 8, 16, 24, 32, 40, 48, 56, 64, 72, 84 };

        private char[] negLetters = { 'A', 'C', 'D', 'E', 'F', 'G', 'H', 'J', 'K',
            'L', 'M' };

        private int[] negDegrees = { -90, -84, -72, -64, -56, -48, -40, -32, -24,
            -16, -8 };

        private char[] posLetters = { 'N', 'P', 'Q', 'R', 'S', 'T', 'U', 'V', 'W',
            'X', 'Z' };

        private int[] posDegrees = { 0, 8, 16, 24, 32, 40, 48, 56, 64, 72, 84 };

        private int arrayLength = 22;

        public LatZones()
        {
        }

        public int getLatZoneDegree(String letter)
        {
          char ltr = letter.charAt(0);
          for (int i = 0; i < arrayLength; i++)
          {
            if (letters[i] == ltr)
            {
              return degrees[i];
            }
          }
          return -100;
        }

        public String getLatZone(double latitude)
        {
          int latIndex = -2;
          int lat = (int) latitude;

          if (lat >= 0)
          {
            int len = posLetters.length;
            for (int i = 0; i < len; i++)
            {
              if (lat == posDegrees[i])
              {
                latIndex = i;
                break;
              }

              if (lat > posDegrees[i])
              {
                continue;
              }
              else
              {
                latIndex = i - 1;
                break;
              }
            }
          }
          else
          {
            int len = negLetters.length;
            for (int i = 0; i < len; i++)
            {
              if (lat == negDegrees[i])
              {
                latIndex = i;
                break;
              }

              if (lat < negDegrees[i])
              {
                latIndex = i - 1;
                break;
              }
              else
              {
                continue;
              }
            }
          }

          if (latIndex == -1)
          {
            latIndex = 0;
          }
          if (lat >= 0)
          {
            if (latIndex == -2)
            {
              latIndex = posLetters.length - 1;
            }
            return String.valueOf(posLetters[latIndex]);
          }
          else
          {
            if (latIndex == -2)
            {
              latIndex = negLetters.length - 1;
            }
            return String.valueOf(negLetters[latIndex]);
          }
        }
      }
    }

    3、另外,文章墨卡托投影C#实现给出了墨卡托投影的C#实现方法,摘录如下:

    using System;
    using System.Collections.Generic;
    using System.Linq;
    using System.Text;
    using System.Threading.Tasks;

    namespace MRP
    {
        public class ClassMct
        {
            static public int __IterativeTimes = 10; //反向转换程序中的迭代次数
            static public double __IterativeValue = 0; //反向转换程序中的迭代初始值
            static public double __A = 6378.137; //椭球体长轴,千米
            static public double __B = 6356.752314; //椭球体短轴,千米
            static public double __B0 = 0; //标准纬度,弧度
            static public double __L0 = 0; //原点经度,弧度

            //角度到弧度的转换
            static public double DegreeToRad(double degree)
            {
                return Math.PI * degree / 180;
            }

            //弧度到角度的转换
            static public double RadToDegree(double rad)
            {
                return (180 * rad) / Math.PI;
            }

            //设定__A与__B
            static public void SetAB(double a, double b)
            {
                if (a <= 0 || b <= 0)
                {
                    return;
                }
                __A = a;
                __B = b;
            }
            //设定__B0
            static public void SetLB0(double pmtL0, double pmtB0)
            {
                double l0 = DegreeToRad(pmtL0);
                if (l0 < -Math.PI || l0 > Math.PI)
                {
                    return;
                }
                __L0 = l0;

                double b0 = DegreeToRad(pmtB0);
                if (b0 < -Math.PI / 2 || b0 > Math.PI / 2)
                {
                    return;
                }
                __B0 = b0;
            }

            /*******************************************
            经纬度转XY坐标
            pmtLB0: 参考点经纬度
            pmtLB1: 要转换的经纬度
            返回值: 直角坐标,单位:公里
            *******************************************/
            static public PointXY LBToXY(PointLB pmtLB0, PointLB pmtLB1)
            {
                SetLB0(pmtLB0.lon, pmtLB0.lat);

                double B = DegreeToRad(pmtLB1.lat);
                double L = DegreeToRad(pmtLB1.lon);

                PointXY xy = new PointXY();
                xy.x = 0; xy.y = 0;

                double f/*扁率*/, e/*第一偏心率*/, e_/*第二偏心率*/, NB0/*卯酉圈曲率半径*/, K, dtemp;
                double E = Math.Exp(1);
                if (L < -Math.PI || L > Math.PI || B < -Math.PI / 2 || B > Math.PI / 2)
                {
                    return xy;
                }
                if (__A <= 0 || __B <= 0)
                {
                    return xy;
                }
                f = (__A - __B) / __A;
                dtemp = 1 - (__B / __A) * (__B / __A);
                if (dtemp < 0)
                {
                    return xy;
                }
                e = Math.Sqrt(dtemp);
                dtemp = (__A / __B) * (__A / __B) - 1;
                if (dtemp < 0)
                {
                    return xy;
                }
                e_ = Math.Sqrt(dtemp);
                NB0 = ((__A * __A) / __B) / Math.Sqrt(1 + e_ * e_ * Math.Cos(__B0) * Math.Cos(__B0));
                K = NB0 * Math.Cos(__B0);
                xy.x = K * (L - __L0);
                xy.y = K * Math.Log(Math.Tan(Math.PI / 4 + (B) / 2) * Math.Pow((1 - e * Math.Sin(B)) / (1 + e * Math.Sin(B)), e / 2));
                double y0 = K * Math.Log(Math.Tan(Math.PI / 4 + (__B0) / 2) * Math.Pow((1 - e * Math.Sin(__B0)) / (1 + e * Math.Sin(__B0)), e / 2));
                xy.y = xy.y - y0;

                xy.y = -xy.y;//正常的Y坐标系(向上)转程序的Y坐标系(向下)

                return xy;
            }

            /*******************************************
            XY坐标转经纬度
            pmtLB0: 参考点经纬度
            pmtXY: 要转换的XY坐标,单位:公里
            返回值: 经纬度
            *******************************************/
            static public PointLB XYtoLB(PointLB pmtLB0, PointXY pmtXY)
            {
                SetLB0(pmtLB0.lon, pmtLB0.lat);

                double X = pmtXY.x;
                double Y = -pmtXY.y;//程序的Y坐标系(向下)转正常的Y坐标系(向上)

                double B = 0, L = 0;

                PointLB lb = new PointLB();
                lb.lat = 0; lb.lon = 0;

                double f/*扁率*/, e/*第一偏心率*/, e_/*第二偏心率*/, NB0/*卯酉圈曲率半径*/, K, dtemp;
                double E = Math.Exp(1);

                if (__A <= 0 || __B <= 0)
                {
                    return lb;
                }
                f = (__A - __B) / __A;
                dtemp = 1 - (__B / __A) * (__B / __A);
                if (dtemp < 0)
                {
                    return lb;
                }
                e = Math.Sqrt(dtemp);
                dtemp = (__A / __B) * (__A / __B) - 1;
                if (dtemp < 0)
                {
                    return lb;
                }
                e_ = Math.Sqrt(dtemp);
                NB0 = ((__A * __A) / __B) / Math.Sqrt(1 + e_ * e_ * Math.Cos(__B0) * Math.Cos(__B0));
                K = NB0 * Math.Cos(__B0);

                double y0 = K * Math.Log(Math.Tan(Math.PI / 4 + (__B0) / 2) * Math.Pow((1 - e * Math.Sin(__B0)) / (1 + e * Math.Sin(__B0)), e / 2));
                Y = Y + y0;

                L = X / K + __L0;
                B = __IterativeValue;

                for (int i = 0; i < __IterativeTimes; i++)
                {
                    B = Math.PI / 2 - 2 * Math.Atan(Math.Pow(E, (-Y / K)) * Math.Pow(E, (e / 2) * Math.Log((1 - e * Math.Sin(B)) / (1 + e * Math.Sin(B)))));
                }

                lb.lon = RadToDegree(L);
                lb.lat = RadToDegree(B);

                return lb;
            }
        }
    }

    4、开源坐标和投影转换库:Proj4

    四、坐标系投影的工具

    这里介绍几款坐标转换的工具
    1、Excel转换工具GeogTools
    2、GPS工具箱 (坐标转换,线路设计)

    展开全文
  • 本篇学习了空间直角坐标系、大地坐标系、平面坐标系、高斯平面直角坐标系。这个个坐标系有时很容易弄混淆!  ( 一)空间直角坐标系  空间直角坐标系的坐标原点位于参考椭球的中心,Z轴指向参考椭球的北极,X轴...

    来源: http://www.cnblogs.com/joetao/articles/1895574.html



    本篇学习了空间直角坐标系、大地坐标系、平面坐标系、高斯平面直角坐标系。这个个坐标系有时很容易弄混淆!

     ( 一)空间直角坐标系
        空间直角坐标系的坐标原点位于参考椭球的中心,Z轴指向参考椭球的北极,X轴指向起始子午面与赤道的交点,Y轴位于赤道面上切按右手系于X轴呈90度夹角,某点中的坐标可用该点在此坐标系的各个坐标轴上的投影来表示。空间直角坐标系可用如下图所示:

    (二)大地坐标系

      大地坐标系是采用大地纬度、经度和大地高程来描述空间位置的。纬度是空间的点与参考椭球面的法线与赤道面的夹角;经度是空间的点与参考椭球的自转轴所在的面与参考椭球的起始子午面的夹角;大地高程是空间的点沿着参考椭球的法线方向到参考椭球面的距离。

     地面点的高程和国家高程基准

            (1)绝对高程。地面点沿垂线方向至大地水准面的距离称为绝对高程或称海拔。过去我国采用青岛验潮站(tide gauge station)1950~1956年观测成果求得的黄海平均海水面作为高程的零点,称为“1956年黄海高程系”(Huanghai height system 1956水准原点高程为72.289m)。后经复查,发现该高程系的验潮资料时间过短,准确性较差,改用青岛验潮站1950~1979年的观测资料重新推算,并命名为“1985年国家高程基准”(Chinese height datum 1985)。国家水准原点(leveling origin高程为72.260m)设于青岛市观象山附近,作为我国高程测量的依据。它的高程值是以“1985年国家高程基准”所确定的平均海水面为零点测算而得。在使用原“1956年黄海高程系”的高程成果时,应注意将其换算为新的高程基准系统。

             (2)相对高程。地面点沿铅垂线方向至任意假定的水准面的距离称为该点的相对高程,亦称假定高程。在图l—5中,地面点AB的相对高程分别为H'AH'B

             (3)高差。地面上任意两点的高程(绝对高程或相对高程)之差称为高差。如图l—5中,AB 两点的高差:


    hABHB—HA H'B—H'A                                         (1-1)



    上式中,当 HB (H'B)>HA(H'A) 时,hAB为正;当HB (H'B)<HA(H'A) 时,hAB为‘负’。



    确定地面点相互位置的几何要素与测量的基本工作

    水平距离、水平角及高程是确定地面点相对位置的三个基本几何要素(图 1-6)

    距离测量

    测量的三项基本工作:  水平角(方向)测量

    高程测量

    (三)平面直角坐标

          平面直角坐标:如坐标原点o是任意假定的,则为独立的平面直角坐标系。

        由于测量上所用的方向是从北方向(纵轴方向)起按顺时针方向以角度计值(象限也按顺时针编号)。因此,将数学上平面直角坐标系(角值从横轴正方向起按逆时针方向计值)的x y轴互换后,数学上的三角函数计算公式可不加改变直接用于测量数据的计算。

    (四)高斯-克吕格尔平面直角坐标系(这里主要将gis中高斯-克吕格尔平面直角坐标系,不是数学里面的平面坐标系)

           根据高斯-克吕格尔投影所建立的平面坐标系,或简称高斯平面坐标系。它是大地测量、城市测量、普通测量、各种工程测量和地图制图中广泛采用的一种平面坐标系。高斯-克吕格尔投影是德国的 C.F.高斯于1822年提出的,后经德国的克吕格尔(J.H.L.Krüger)于1912年加以扩充而完善。用大地经度和纬度表示的大地坐标是一种椭球面上的坐标,不能直接应用于测图。因此,需要将它们按一定的数学规律转换为平面直角坐标。大地坐标(B,L)转换为平面直角坐标(X,Y)的一般数学表示法为:X=F1(B,L), Y=F2(B,L), 式中F1、F2为投影函数。高斯-克吕格尔投影的投影函数是根据以下两个条件确定的:第一,投影是正形的,即椭球面上无穷小的图形和它在平面上的表象相似,故又称保角投影或保形投影;投影面上任一点的长度比(该点在椭球面上的微分距离与其在平面上相应的微分距离之比)同方位无关。第二,椭球面上某一子午线在投影平面上的表象是一直线,而且长度保持不变,即长度比等于1。该子午线称为中央子午线,或称轴子午线。这两个条件体现了高斯-克吕格尔投影的特性。 大地坐标系是大地测量的基本坐标系。常用于大地问题的细算,研究地球形状和大小,编制地图,火箭和卫星发射及军事方面的定位及运算,若将其直接用于工程建设规划、设计、施工等很不方便。所以要将球面上的大地坐标按一定数学法则归算到平面上,即采用地图投影的理论绘制地形图,才能用于规划建设。   椭球体面是一个不可直接展开的曲面,故将椭球体面上的元素按一定条件投影到平面上,总会产生变形。测量上常以投影变形不影响工程要求为条件选择投影方法。地图投影有等角投影、等面积投影和任意投影三种。 其中等角投影又称为正形投影,它保证在椭球体面上的微分图形投影到平面后将保持相似。这是地形图的基本要求。正形投影有两个基本条件:  ①保角条件,即投影后角度大小不变。 ②长度变形固定性,即长度投影后会变形,但是在一点上各个方向的微分线段变形比m是个常数k:

    展开全文
  • 关于高斯克吕格平面直角坐标系

    万次阅读 2012-06-01 16:43:56
    高斯克吕格平面直角坐标系是投影坐标系的一种,根据我国的地理情况,为建立地形图的测量控制城市、矿山等区域性的测量控制,早在1952年决定,采用高斯克吕格平面直角坐标系。 投影面的形成: 椭球面是不可展...

    高斯克吕格平面直角坐标系是投影坐标系的一种,根据我国的地理情况,为建立地形图的测量控制和城市、矿山等区域性的测量控制,早在1952年决定,采用高斯克吕格平面直角坐标系。



    投影面的形成:


    椭球面是不可展曲面,无论如何选择投影函数,椭球面上的元素,投影到平面上,都会产生变形(角度、长度、面积)。高斯投影是一种等角投影(正形投影),又称为横轴椭圆柱等角投影。想象用一个椭球柱面横套在椭球外面,并与某一条子午线相切,椭球的柱的中心轴通过椭球中心,然后用一定的投影方法将中央子午线两侧各一定经差范围内的地区投影到椭圆柱面上,再将此柱展开即成为投影面。




    坐标系的定义:


    在投影面上,中央经线和赤道的投影都是直线,并且以中央经线和赤道的交点作为坐标原点,以中央经线的投影为纵坐标,以赤道的投影为横坐标,这就形成了高斯平面直角坐标系。




    分带投影:


    高斯投影对投影函数的选择条件:

      1)椭球面上的任意角度投影到平面后保持不变;

      2)作为平面坐标轴的中央经线,投影后是一条直线,并且是投影点的对称轴;

      3)中央子午线投影到平面后,其长度不变。




    为了限制长度变形,就需要将投影区限定在中央经线两旁的狭窄范围内。


    通常按经线每隔6°进行分带投影。由0°经线起每隔经差6°自西向东分带,依次编号1、2、3……。6°带的带号N和中央经线L的关系为:L=6N-3。


    为了进一步限制变形,可以采用3°投影分带。3°带和6°带的中央经线重合,6°带的中央经线和分带经线均是3°带的中央经线。3°带的带号n和中央经线L的关系为:L=3n。


    我国3°带的范围 24~45,6°带的范围 13~23。






    x值无论在哪一带都是由赤道起算的自然值。


    而由于中央经线以东取正号,以西取负号。实际工作中,为了避免横坐标y出现负值,规定在y值上500km(false easting)。同时,为了区别各带坐标不同,又规定在y值前冠以带号。

    例如:6°带第20带中,y=-200.25m,成果表中应写为20499799.75m。


    展开全文
  • 原帖链接:不同平面直角坐标系之间的坐标转换公式 1.单纯移轴. 设Oxy,O'x'y'是两个直角坐标系,坐标轴有相同的方向,O'在Oxy中的坐标为(x0,y0).我们用(x,y),(x',y')分别代表点M在坐标系Oxy,O'x'y'中的坐标. 在...

    作者:白 杨

    原帖链接:不同平面直角坐标系之间的坐标转换公式



    1.单纯移轴.

     设Oxy,O'x'y'是两个直角坐标系,坐标轴有相同的方向,O'在Oxy中的坐标为(x0,y0).我们用(x,y),(x',y')分别代表点M在坐标系Oxy,O'x'y'中的坐标.

    在移轴下,坐标转换公式是

     x=x'+x0, y=y'+y0.


    2.单纯转轴.

    设新旧坐标系有相同的坐标原点O,由Ox到Ox'的角度为t,坐标转换公式是

     x=x'cost-y'sint,  y=x'sint+y'cost.

    3.一般的坐标转换公式.

    设Oxy,O'x'y'是两个坐标系,O,O'分别是原点,且O'在Oxy中的坐标为(x0,y0),由x轴到x'轴的角度为t,坐标转换公式是
     x=x'cost-y'sint+x0,  y=x'sint+y'cost+y0.

    转载于:https://www.cnblogs.com/skar/p/7132840.html

    展开全文
  • 教学设计(一)?教学设计基本内容1.教学内容分析本节是七年级上册第五章《平面直角...《平面直角坐标系》反映平面直角坐标系与现实世界的密切联系,让学生认识数学与人类生活的密切联系对人类历史发展的作用,提高学...
  • Cesium中的几种坐标介绍 1、平面坐标系(Cartesian2) ...2、笛卡尔空间直角坐标系-世界坐标(Cartesian3) new Cesium.Cartesian3(x, y, z) 3、弧度(Cartographic) new Cesium.Cartographic(longitude, la...
  • void Blh2XYZ(double B, double L, double H, double...X,Y,Z 地心空间直角坐标系,单位为:米 { /*****大地坐标系转换为WGS84地心空间直角坐标系*****/ //大地坐标系转换为WGS84坐标系 B = B*PI / 180; L = L*PI / ...
  • matlab编写的两个代码,是两个坐标系之间的相互转换,是自己写的,网上其他代码相比更为精简,容易理解
  • 大地坐标系(WGS84)转空间直角坐标系(笛卡尔坐标系XYZ) 以Unity为例 float[] get_coordinate( float lat, float lon,float H1) { //H指的就是距离海平面的大地高,N+H也就是当前测点与地心的矢径 float f = 1f / 298...
  • 直角坐标系的平移旋转

    千次阅读 2012-04-12 13:51:21
    平面上的坐标系 地理坐标是一种球面坐标。由于地球表面是不可展开的曲面,也就是说曲面上的各点不能直接表示在平面上,...平面直角坐标系的建立 在平面上选一点O为直角坐标原点,过该点O作相互垂直的两轴X’OXY’
  • 题目:为TIF、JPG图片添加地理坐标/平面直角坐标。 图片来源:GOOGLE EARTH。(当然也可以是其他知道四角点坐标的图片) 截图工具:GEtscreen(此软件截图时可以自动生成图片四角点坐标或经纬度) 其它条件:要...
  • 大地经纬度坐标转化为UTM平面直角坐标EXCEL计算表
  • Python地理坐标系和投影坐标系转换

    万次阅读 2018-07-22 21:54:51
    0 相关名词 ...地理坐标系统(Geographic Coordinate System,GCS)1,坐标系是地心坐标系,用经纬度表示球面上的点。 世界大地测量系统(World Geodetic System, WGS),比如WGS84,是一种地理坐标系统。...
  • 本Matlab代码提供了地理坐标丰富的转换功能:涵盖了经纬度坐标转东北天坐标;经纬度坐标转地心直角坐标;地心直角坐标转东北天;地心直角坐标转经纬度的功能;代码简洁易懂,高效
  • 进来需要用到此知识,突然发现记得很不牢固,温故而知新,先记录下,留待下次温故: ... 极坐标系 浙江省温州中学 孙军波 ...体会极坐标系与平面直角坐标系的区别,能进行极坐标直角坐标间的互化。 教学重...
  • 地理坐标系和投影坐标系讲解收藏 cr.龙之吻number7 (一)两种坐标系 坐标系(Coordinate System)的概念为:“In geometry, a coordinate system is a system which uses one or morenumbers, or coordinates, to ...
  • 地图容纳储存了数量巨大的信息,而作为信息的载体,只能是传统概念上的纸质地图。()3.地图的数学要素主要包括地图投影、坐标系统、比例尺、控制点、图例等。()4.实测成图法一直是测制大比例尺地图最基本的方法。()...
  • jpg,tiff是普通图片,但是tiff也可能是geotiff格式,要看是否有坐标信息空间参考信息 jgw 坐标信息 aux.xml 空间参考信息 rrd 金子塔文件 aux 辅助文件 //added by zhangjun at 2011-02-18 ...
  • 原文地址 ...《PostGIS 坐标转换(SRID)的边界问题引发的背景知识 - ST_Transform》 一文,介绍了使用...什么是地理坐标系,什么是投影坐标系? 参考此文: http://www.cnblogs.com/jetz/archive/2005/03/2
  • 在ArcMap中设置地理坐标系和投影坐标系
  • 大地坐标系是大地测量中以参考椭球面为基准面建立起来的坐标系。...大地坐标系是一种伪地理坐标系。大地坐标系为右手系 。建立大地坐标系,规定以椭球的赤道为基圈,以起始子午线(经过英国格林威治...
  • 你必须知道的地理坐标系和投影坐标系

    万次阅读 多人点赞 2017-03-24 17:34:21
    你必须知道的地理坐标系和投影坐标系
  • 背景 《PostGIS 坐标转换(SRID)的边界问题引发的背景知识 - ST_Transform》一文,介绍了使用某个坐标...什么是地理坐标系,什么是投影坐标系? 参考此文: http://www.cnblogs.com/jetz/archive/2005/03/29/127547....

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 1,368
精华内容 547
关键字:

平面直角坐标系和地理坐标系
