  • 共集电极基本放大电路如1示,又名电压跟随器,射极输出器 ... (a) 共集电极放大电路 (b) 共集电极放大电路直流通路  1集电极放大电路及其直流通路   (1) 静态分析 将共集电极基本放大...

    共集电极基本放大电路如图1示,又名电压跟随器,射极输出器

    其直流工作状态和动态分析如下:



                            (a) 共集电极放大电路        (b) 共集电极放大电路直流通路

                                图1集电极放大电路及其直流通路



    (1) 静态分析

    将共集电极基本放大电路的直流通路画于图5-12(b)之中,于是有



    (2) 动态分析

    将图2(a)的放大电路的中频微变等效电路画出,如图2所示。



              图2微变等效电路     图5-15 计算共集电极输出电阻的等效电路

    ① 电压放大倍数



    ② 输入电阻





    ③ 输出电阻







    展开全文
  • 1.集接法首先,我们来看看放大电路(所谓集,就是输入输出回路公用三极管的集电极C)我们的原始电路图是这样的:原始电路图首先,还是老一套,先进行支流分析:有:RbIBQ+UBEQ+IEQRe=VCC​即IBQ=(VCC−UBEQ)/...

    1.共集接法

    首先,我们来看看共集放大电路(所谓共集,就是输入输出回路公用三极管的集电极C)

    我们的原始电路图是这样的:


    原始电路图

    首先,还是老一套,先进行支流分析:

    有:RbIBQ+UBEQ+IEQRe=VCC

    ​即IBQ=(VCC−UBEQ)/(Rb+(1+βRe))

    然后,ICQ=βIBQ

    ​UCEQ=VCC−(1+β)ReIBQ≈VCC−ICQRe

    ​静态工作点Q分析完了,下面,我们要画出它的交流通路,及其微变等效电路,首先,我们看下图中左边部分,我们一开始都把三极管先画成这样:(其中,rbe=rbb′+rb′e)


    然后,我们看共什么极,就把那个集接地就行了

    那么,最终我们画出的微变等效电路长这样:


    先求微变等效电路的参数:

    rbe=rbb′+rb′e=UT/ICQ

    下面求放大电路的指标:

    (1). 输入电阻Ri

    首先,我们第一眼可以看出,输出电阻是Rb 并联一个什么东西:Ri=Rb//(...)

    下面,我们就等效成求be端的等效电阻:等于be端的输入电压比输入电流:

    Reqbe=(Ibrbe+(1+β)(Re//RL))/Ib=rbe+(1+β)(Re//RL)

    因此,输入电阻Ri=Rb//(rbe+(1+β)(Re//RL))

    (2). 放大倍数Au

    Au=u0/ui=(1+β)Ib(Re//RL)/Ibrbe+Ib(1+β)(Re//RL)=(1+β)(Re//RL)/(rbe+(1+β)(Re//Rc))

    我们发现,共集接法的放大倍数接近于1,但始终小于1

    共集接法的放大倍数接近1,说明它不能对电压进行放大,而通过输入输出回路的电流分析,它可以对电流进行放大

    (3). 输出电阻

    也就是先将R断开,从RL端看进去的等效电阻:

    首先,我们将ui置零,那么Rb被短路,电路如下图所示:(这是电源无内阻的情况,实际上,电源的内阻是不应该被忽略的,这里为了简单起见忽略了内阻)


    也就是要求从1.看进去的输入电阻,我们现在第一眼就能知道是Re跟什么东西并联

    因此,我们现在就等效成先求从2.看进去的输入电阻:

    根据定义式 = 端口电压 / 总电流

    端电压 = −rbeIb,总电流 = (−1+β)Ib,因此,2.看进去的等效电阻 = −rbeIb/(-(1+β)Ib)

    那么,输出电阻的表达式如下:

    R0=Re//(rbeIb/(1+β)Ib)=Re//(rbe/(1+β))

    ​由于Re很大,那么并联之后的影响可以忽略,那么输出电阻就等于

    R0=rbe/(1+β)(比较小),因此,我们知道:对于共集连接,它的带负载能力较强

    2.共基接法

    下面是共基接法的原始电路图:


    As usual,我们也是从直流通路开始分析:(这里我们需要对电路的位置进行调整)


    那么,下面我们开始计算静态工作点Q:

    IBQ=((R2/(R2+R3))VCC−UCEQ)/R2+(1+β)R1

    UCEQ=VCC−R4ICQ−R1IEQ

    下面,我们来画出它的交流通路,然后分析电路的一些指标


    下面我们来计算它的一些指标:

    输入电阻Ri我们可以看出输入电阻是Ri并联上一个什么东西:Ri=R1//(...)

    Ri=R1//(Ibrbe/(1+β)Ib)=R1//rbe/(1+β)

    下面是放大倍数Au

    Au=u0/ui=−βIb(R4//RL)/−Ibrbe=β(R4//RL)/rbe

    最后来看看输出电阻:R0=R4

    我们可以看到:共集接法的输入回路电流为Ie,输出回路的电流为Ic,因此无电流放大能力,但是又足够的电压放大能力

    3.共射接法

    这一部分请读者们参考我之前的文章,里面有详细的分析,这里不再赘述


    我是医械测试杨先生,我的每一篇文章都是自己用心思考而成,希望能对需要的人提供一定帮助,如果你觉得还满意的话,不妨点赞和关注支持一下,原创不易,且看且珍惜~

    展开全文
  • 放大电路在放大信号时,总有两个电极作为信号的输入端,同时也应有两个电极作为输出端。根据半导体三极管三个电极与输入、输出端子的连接方式,可归纳为三种:共发射极电路、共基极电路以及共集电极电路。
  • a是基本放大电路,从基极与发射极进行输入,从发射极进行输出,共用的是集电极(这个公用在交流通路中很直观),所以叫做放大电路b是基本放大电路的直流通路 c是基本放大电路的交流通路 ...

    基本共集放大电路

    基本共集放大电路、直流通路、交流通路
    图a是基本共集放大电路,从基极与发射极进行输入,从发射极进行输出,共用的是集电极(这个公用在交流通路中很直观),所以叫做共集放大电路。
    图b是基本共集放大电路的直流通路
    图c是基本共集放大电路的交流通路

    直流通路十分简单,交流通路的画起来可能有些费劲,下图一步步转换一下。
    交流通路转换
    得到交流通路之后,再做出他的简化H参数等效模型
    基本共集放大电路的简化H参数等效模型
    其参数如下
    放大倍数、输入电阻、输出电阻
    基本共集放大电路相比基本共射放大电路而言,他没有电压放大作用,有电流放大作用,也是功率放大,他的输入电阻相比较于基本共射的rbe而言要大的多,所以适合放到前端去抢信号,输出电阻相比共射的Rc而言要小的多,所以输出的电压稳定性很好。因其再射极输出又称为射极输出器。

    展开全文
  • 1.发射极组态基本放大电路的组成 共射组态基本放大电路所示。 共射组态交流基本放大电路 (1) 基本组成 三极管T--起放大作用。 负载电阻RC,RL--将变化的集电极电流转换为电压输出。 偏置电路UCC...
  • 一、发射极组态基本放大电路的组成共射组态基本放大电路所示。共射组态交流基本放大电路(1) 基本组成三极管T--起放大作用。负载电阻RC,RL--将变化的集电极电流转换为电压输出。偏置电路UCC(Vcc),RB--使...


    一、共发射极组态基本放大电路的组成

    共射组态基本放大电路如图所示。


    共射组态交流基本放大电路

    (1) 基本组成

    三极管T--起放大作用。

    负载电阻RC,RL--将变化的集电极电流转换为电压输出。

    偏置电路UCC(Vcc),RB--使三极管工作在线性区。

    耦合电容C1,C2—起隔直作用,输入电容C1保证信号加到发射结,不影响发射结偏置。输出电容C2保证信号输送到负载,不影响集电结偏置。

    (2) 静态和动态

    静态—ui=0 时,放大电路的工作状态,也称直流工作状态。

    动态—ui≠0 时,放大电路的工作状态,也称交流工作状态。

    放大电路建立正确的静态,是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态,正确地区分直流通路和交流通路。

    (3) 直流通路和交流通路

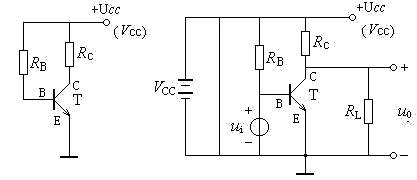

    放大电路的直流通路和交流通路如下图中(a),(b)所示。

    直流通路,即能通过直流的通路。从C、B、E向外看,有直流负载电阻、 Rc 、RB。

    交流通路,即能通过交流的电路通路。如从C、B、E向外看,有等效的交流负载电阻、 Rc//RL、 RB。

    直流电源和耦合电容对交流相当于短路。因为按迭加原理,交流电流流过直流电源时,没有压降。设C1、 C2 足够大,对信号而言,其上的交流压降近似为零,在交流通路中,可将耦合电容短路。


     (a)直流通路             (b)交流通路

    基本放大电路的直流通路和交流通路

    二.静态分析

    1、静态工作状态的计算分析法

    根据直流通路图5-2(a)可对放大电路的静态进行计算


    IB、IC和UCE这些量代表的工作状态称为静态工作点,用Q表示。

    2、用图解法求静态工作点

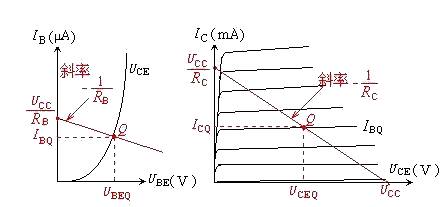

    放大电路静态工作状态的图解分析如下图所示。

    (1) 在输出特性曲线X轴及Y轴上确定两个特殊点—UCC和UCC/Rc,即可画出直流负载线。

    (2)由式UBE =UCC-IBRb 在输入特性曲线上,作出输入负载线,两线的交点即是Q。

    (3)得到Q点的参数IB、IC和UCE。


    放大电路静态工作状态的图解分析

    3. 动态分析

    微变等效电路法和图解法是动态分析的基本方法。

    (1) 微变等效电路的建立

    ① 三极管等效为一个线性元件。

    ② 对于低频模型可以不考虑结电容的影响。

    晶体管的输入、输出特性曲线见下图(a)、图5-4(b)。


    其输入回路的等效电路如下图所示。


    (2) 动态性能指标计算


    共发射极交流基本放大电路如下图(a)所示。


    共射放大电路及其微变等效电路

    电压放大倍数Av

    Av = = -βRL' / rbe

    输入电阻ri

    ri = = rbe // Rb1// Rb2≈rbe = rbb' +(1+β)26 / IE =300Ω+(1+β)26/ IE

    出电阻Ro

    Ro = rce∥Rc≈Rc

    文章来源:EDN电子技术设计

    免责声明:本文系网络转载,版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题,请第一时间告知,我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容!本文内容为原作者观点,并不代表本公众号赞同其观点和对其真实性负责。



    展开全文
  • 共射集电极放大电路分析 1.基本结构 (1)直流通路:所有电容断路,电感短路,直流电源保留。 (2)交流通路:直流电源短路,根据频率高低决定电容盒电阻的情况。 (3)非线性失真分析方法 1.直流分析 2....
  • 一、发射极组态基本放大电路的组成共射组态基本放大电路所示。共射组态交流基本放大电路(1) 基本组成三极管T--起放大作用。负载电阻RC,RL--将变化的集电极电流转换为电压输出。偏置电路UCC(Vcc),RB--使...
  • 如上放大电路就是让信号从发射极输入,从集电极取出,取出的信号和发射极相位相同。 2 电源电压确定  与共射放大电路一样,最大输出电压要求为5V,而加在发射极电阻Re和Re1上的电压在1~2V,所以VCC...
  • 电路一、分压偏置式共射极放大电路注意要点:1、元器件的作用、... 电路二、共集电极放大电路(射极跟随器)注意要点:1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路...
  • 好,我们接下来进行一个常用的发射极放大电路的分析。话不多说上图片: 电路是共射极放大电路,R81基极偏置电阻,发射极旁路电容C52,滤波和退耦电容C98,输入耦合电容C8.,R104集电极负载电阻,C75高频退...
  • 放大电路2

    千次阅读 2013-10-23 16:34:38
    放大电路的三种基本组态 2.6.1 共集电极放大电路 上(a)是一个共集组态的单管放大电路,由上(b)的等效电路可以看出,输入信号与输出信号的公共端是三极管的集电极,所以属于共集组态。又由于输出信号从...
  • 共集电极组态基本放大电路所示。 (1)直流分析 (2)交流分析 放大倍数/输入电阻/输出电阻 组态三:共基极放大电路 共基组态放大电路 交流、直流通路 微变等效电路 共基极组态基本...
  • 基、共射、集基本放大电路

    万次阅读 2017-10-11 16:01:10
    1.如何判定一个基本的放大电路是共基、共射还是共集呢?... ui接基极,uo接发射极,就是共集电极了.    2.基本的放大电路:  2-1.共发射极小信号放大器      功能:放大小幅度电压信号  工
  • 共集电极组态基本放大电路所示。 (1)直流分析 (2)交流分析放大倍数/输入电阻/输出电阻 组态三:共基极放大电路 共基组态放大电路 交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路 ...
  • 如何区分共射极放大电路与共基极放大电路?_百度知道 答 有简单的方法: 观察信号的输入端和输出端,就看信号正极。 共射电路:信号从基极进入,从集电极取出。 基电路:信号从发射极输入,从集电极...
  • 发射极放大电路可以从直流和交流两方面来分析: 直流分析 为了保证不失真,静态工作点的选择是十分重要的。一般Vce(集电极电压)是电源电压的一半时最合适,然后反推基极电阻的选择。中三极管的参数,Vceo=30V...
  • 什么是偏置电路晶体管构成的放大器要做到不失真地将信号电压放大,就必须保证晶体管的发射结正偏、集电结反偏。即应该设置它的工作点。...5-21(b)所示是共漏极放大器,相当于晶体管共集电极放大器,输入信号从漏
  • (c)是共集电极电路,信号从基极集电极输人,从发射极集电极输出,集电极是公共端。必须指出,电源对交流信号来说可以看成短路,三种电路的比较见表5-23.  详细讲解MOSFET管驱动电路 ...
  • 1.不管要组成共射,共基还是共集电极放大电路,都要遵循如下原则:要给管子合适的发射结电压以及集电结电压使得管子工作在放大区才有可能组成放大电路;输入信号好一定要能够作用在晶体管的输入回路里边去,负载上...
  •  图片说明:三极管放大电路图  下面的分析仅对于NPN型硅三极管。如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic.这两个电流的方向都是流出发射极的,...
  •  图片说明:三极管放大电路图  下面的分析仅对于NPN型硅三极管。如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic.这两个电流的方向都是流出发射极的,...
  • 晶体三极管可以组成三种基本放大电路,如5-38所示。...(c)是共集电极电路,信号从基极集电极输人,从发射极集电极输出,集电极是公共端。必须指出,电源对交流信号来说可以看成短路,三种电路的比较见表5-23...
  • 放大电路的基本指标为了了解共射放大电路放大电路放大电路的差别,必须提前了解什么一些概念,比如电压放大倍数、电流放大倍数、输入电阻和输出电阻、通频带等。为保证权威可靠,文章中图片基本截取...
  • 我们仅以NPN三极管的发射极放大电路为例来说明一下三极管放大电路的基本原理。     下面的分析仅对于NPN型硅三极管。如上所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的...
  • 对于刚刚学习三极管的同学们来说,共射极、共集电极和共基极的接法会让我们头晕目眩。今天就来深入浅出地来对比理解一下三者的区别: 放大电路的基本指标 为了了解共射放大电路、共集放大电路和共基放大电路的差别,...
