精华内容
下载资源
问答
  • 2013-11-15 09:01:26
    1生物填料分类


    生物填料分为组合填料,立体弹性填料,多孔悬浮球填料,活性生物填料等。
    2生物填料简介


    好氧生物流化床工艺中采用立体空心填料为好氧生物载体,填料为中空结构,正常运行进,填料悬浮在水中。填料内部生长厌氧菌,产生反硝化作用可以脱氮;外部生长好氧菌,去除有机物,整个处理过程中同时存在硝化与反硝化过程。
    3生物填料特点


    1用优质的乙丙共聚材料,长时间浸泡在废水不会降解,也不会对微生物有毒害作用,优于采用其它诸如聚氯乙烯等材料。
    2特殊的结构,空心填料结构为内外共有三层空心圆,每个圆内有1条棱,外有36条棱,经多次研究开发成功,采用一次成型。
    3高的比表面积,普通微生物比表面积为90-180,空心填料的比表面积可达600,双比面积高达860以上,由于具有高的比表面积,则单位容积内生物量就高,可以达到水力停留时间短的目的。
    4微生物的高活性。在填料的表面生长的微生物膜由于填料流化碰撞。曝气冲刷使微生物处于高活性的对数增长期,处理效率高。
    5空心填料为飘浮型,更换方便,使用寿命长。
    6脱氮、分解有机物能力强,达到去除氨氮目的。
    4生物填料规格


    25*12,度为0.4-0.6mm,材质为全新料聚丙烯。
    更多相关内容
  • 作为填补这一空白的一步,我们使用有限元和格子玻尔兹曼方法研究了可变形弹性填料中的液体传输模型。我们发现,当材料的孔隙率降到临界值以下时,流体流动突然消失,流动障碍物表现出渗流转变的特征。我们进一步...
  • 为了依据弹性波速评价路基改良填料的施工质量,通过大量试验研究了养护龄期、灰土比和饱和过程对石灰改良土压缩强度与弹性波速的影响,分析了压缩强度与弹性波速之间的相关性。结果表明,石灰改良土的压缩强度随剪切...
  • 以V型填料密封为研究对象,对其填料装填压紧过程进行力学分析,运用弹性力学的有关理论,在考虑摩擦力、压紧力和内外接触过盈量的前提下,建立了填料装填过程的受力和变形的计算模型。运用所建立的填料密封力学计算模型,...
  • 有较高的理论板数,且CDGl700Y型填料具有较大的操作弹性.在SRP(Ⅱ)模型的基础上,获得了实验室条件下测试填料的气液传质系数的经验关联式,其预测值与实验结果吻合较好,可以为工业化设计提供指导
  • 以空气-水为物系,在内径为500mm的有机玻璃塔内测定了不同喷淋密度下BH800、BH1000型金属丝网规整填料...BH800型填料的操作弹性较优,但传质效率远远低于BH1000型;丝径变小可以提高传质性能且对工况操作弹性影响较小。
  • 以人工配水为研究对象,采用UAFB(升流式厌氧固定床)反应器,分别填充组合填料、聚氨酯泡绵和立体弹性纤维作为生物载体,对各载体的挂膜特征及厌氧氨氧化的实现与稳定特性进行了研究.结果表明:与聚氨酯泡绵和立体...
  • HA解决方案是高粘弹性的,具有较高的粘滞损耗百分比,而填料则往往具有较低的粘滞能量耗散特性。 临床观察表明,高损耗填充剂被更表面地注入面部,在这种情况下,张力和内外力更可能被最小化,从而使手和嘴唇的组织...
  • 在传统ABR反应器格室内添加弹性填料,考察改进型ABR反应器处理太湖富藻水的启动运行,研究格室中微生物特性。试验结果表明:反应器采用“投加接种污泥、静置培养,阶梯提高负荷”的启动运行方式,可以在40d内实现蓝藻成果...
  • 应用该方法评价人工除藻反应器中组合填料、无纺布、弹性填料等介质对太湖水中溶藻细菌之一的假单胞菌属的富集情况。结果显示:该方法对总细菌的检测范围为103~108个基因拷贝/μL(R2=0.997);假单胞菌属的检测范围...
  • 首先,利用在受载前后岩土颗粒体积不变的条件,建立了土石混填料孔隙率与变形模量的变化关系.在此基础上,将土石混填路基视为半无限弹性空间,引进分级加载的思想,基于布辛奈斯克解导得了均布荷载条件下的包含初始...
  • 进行了数值研究,通过渐进式损伤模型研究了微尺寸金刚石粉末填料对标准模量T300和高模量YS90A机织织物复合板的轴向拉伸刚度性能的作用。 含和不含金刚石粉末的T300复合材料的有限元建模(FEM)结果预测了所有层中...
  • 弹性填料为载体,考察了模拟河道生物反应器处理受污染水源水过程挂膜启动特性,并对曝气强度、水力停留时间(HRT)等工艺参数进行了系统性能影响研究 。结果表明,模拟河道反应器经 24 d挂膜启动后,氨氮(NH3-N)、总磷...
  • 背景:关于透明质酸(HA)填料流变学的大多数研究都集中在线性粘弹性区域(LVR)内(即在接近静态条件下)的频率扫描结果。 为了研究HA填料在更多动态条件下的性能和行为,有必要脱离LVR。 目的:建议从振幅扫描中...
  • 喷淋塔塔内填料的主要目的是提供足够大的面积,促使气液两相流充分接触,气液流动又不致造成过大的阻力。它是喷淋塔的核心。喷淋塔操作性能的好坏,与所选的填料有直接关系。对填料的基本要求如下几方面: 1.要有较...

    ----------------------

    喷淋塔塔内填料的主要目的是提供足够大的面积,促使气液两相流充分接触,气液流动又不致造成过大的阻力。它是喷淋塔的核心。喷淋塔操作性能的好坏,与所选的填料有直接关系。对填料的基本要求如下几方面:

    1.要有较大的比表面积

    单位体积填料层所有具有的表面积称为填料的比表面,以at表示,单位为m2/m3

    填料的表面积只有被流动的液相所湿润,才能构成有效的传质面积。因此,若希望有较高的传递速率,除须有大的比表面积之外,还要求填料有良好的润湿性能及有利于气液均匀分布的形状。

    2.要有较高的空隙率

    单位体积填料层所具有的空隙体积称为填料的空隙率,以ε表示,单位为m3/m3。当填料的空隙较高时,气、液通过能力大且气流阻力小,操作弹性范围较宽。

    3.制造填料的材料应保证有足够的机械强度,不易破损,重量轻、耐腐蚀、价廉易得。

    目前实际所提供的填料很难全面满足以上要求,选择填料时应根据实际情况权衡利弊。

    PP多面空心球



    转载于:https://www.cnblogs.com/zff1933/p/7874617.html

    展开全文
  • 某焦化污水生物脱氮采用接触氧化法,以好氧池布置立体弹性填料生物挂膜,通过底部微孔曝气盘为微生物提供溶解氧和对混合液进行搅拌,使污水中的氨氮被微生物吸附、降解和转化,因微孔曝气盘的孔径很小,如不注意,会产生很...
  • 针对制药废水的水质水量特点,采用厌氧-SBR工艺处理制药废水,先经过装有弹性填料的厌氧反应池,再进入SBR反应池.实践结果表明,吨水投资费用为0.292万元,吨水运行费用为1.05元,且出水可以稳定达到国家排放标准.
  • 目前填充型导热聚合物的导热机理主要有导热通路理论、逾渗理论和热弹性系数理论,其中最为普遍的是导热通路理论。当填料用量较少时,复合物会形成海岛结构,填料作为分散相被聚合物基体孤立,不能相互联系,对提高...

    环氧树脂(EP)具有价格低、固化成型简单、粘合力高、稳定性好、耐化学品性能好、力学性能高、电绝缘性能优良等特点,在高低压电器、电机和电子元器件的绝缘及封装上得到了广泛应用。但是EP存在韧性差、热导率低(0.2 W/(m·K))、热稳定性差等缺点,提高环氧树脂的热导率是其作为电子封装的关键。

    氮化硼(BN)具有优良的性能,其热导率为30~330 W/(m·K),介电常数较低(1.6~3.5),且具有高体积电阻率和耐高温特性。BN有无定型、立方型、六方型3种晶型,最常见的是六方型氮化硼(h-BN)。h-BN具有和石墨相同的片状结构,也被称为“白色石墨”,即使在2 000 ℃高温下,h-BN的电阻率也高达1 900 Ω·cm 。

    本文以无机物BN为切入点,介绍填充型环氧树脂基复合物的导热机理,综述国内外有关EP/BN导热复合物的研究进展,并指出目前存在的问题以及未来的研究方向。

    1 导热机理

    固体内部的导热载体有电子、声子、光子3种。金属是通过大量电子传热,无机非金属是通过晶格的热振动来传热,即声子传热。聚合物由于分子链的无规缠结,分子量大,分子量的多分散性及分子链振动对声子的散射,导致无法形成完整晶体,热导率低。提高EP的热导率有两种方法,一是合成具有高度结晶性或取向度的本体EP;二是在EP基体中引入高导热填料,制备填充型复合物获得高导热性能。因为制备高导热本体EP工艺复杂,成本较高,所以目前大多采用填充填料的方法制备高导热EP 。填充物分为无机物、碳、金属等,由于碳和金属的填充在提高EP导热性的同时也会提高其导电性,不适合作为电子封装。

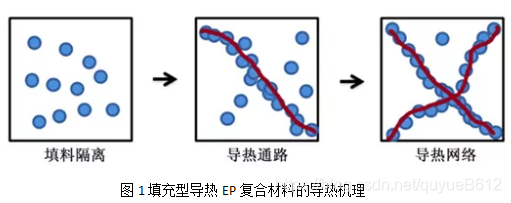

    目前填充型导热聚合物的导热机理主要有导热通路理论、逾渗理论和热弹性系数理论,其中最为普遍的是导热通路理论。当填料用量较少时,复合物会形成海岛结构,填料作为分散相被聚合物基体孤立,不能相互联系,对提高导热系数作用不大;当填料用量到达一个临界值时,填料成为连续相,填料之间彼此联系、相互接触和作用,复合物内形成链状导热通路。随着填料含量的进一步增加,复合物内部的导热通路相互交织,即形成导热网络,如图1所示。当导热通路的取向和热流方向一致时,热流方向上的热阻很小,导热性能大幅提高。因此,如何在复合物内部热流方向上形成导热通路是提高环氧树脂复合物热导率的关键。

    2 EP/BN导热复合物

    2.1 BN与EP复合

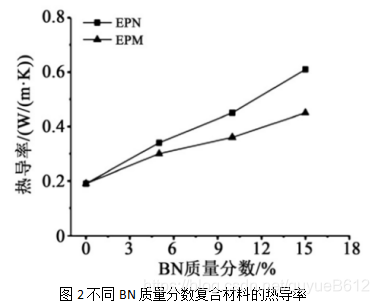

    BN填料具有较高的本征热导率,因此被广泛地用于提高聚合物的导热性能,用其制备的复合物同时还具有优良的力学性能、韧性、抗老化性及加工性能。牟其伍等研究了不同含量的BN对复合物热导率的影响。实验结果表明,BN颗粒与EP界面结合紧密,形成了良好的导热通路。当BN质量分数为90%时,复合物的热导率达1.24W/(m·K),是纯EP的7倍多,并且还具有优异的热稳定性。但是因为所用的BN填料尺寸较大,且采用的机械混合的方法会导致填料分散不均匀,所以需要在很高的填充量下才能形成有效的导热网络。马万里等采用行星共混法分别制备出微米EP/BN 复合物(EPM)和纳米 EP/BN 复合物(EPN)。研究表明,薄片状的纳米BN比块状的微米BN微粒之间有更大的接触面积,更易形成导热网链。EPN比EPM具有更高的热导率和更低的电导率,当填充的BN纳米片质量分数为15%时,EPN复合物的热导率高达0.61 W/(m·K),是纯EP热导率的3.2倍,如图2所示。

    将BN与EP简单地复合,可以在一定程度上提高EP的导热性,但是存在以下两个问题:①填料表面具有一定的粗糙度,使得填料与聚合物基体的界面结合不够紧密,界面存在大量的间隙,导致BN填料与EP基体之间存在较大的接触热阻,较大程度上阻碍了复合体系导热性能的提升;②简单混合往往需要较大的填料填充量才能获得导热性能的较大提升,但是当填料的含量超过一定值时,填料会发生团聚,不利于导热通路的形成,且高的填充量会对聚合物的力学性能、介电性能以及加工性能产生不利的影响 。因此减小填料与基体之间的界面热阻,开发低填充高导热复合物显得很重要。

    2.2 表面改性BN与EP复合

    通过表面活性剂、偶联剂和功能聚合物对BN进行表面功能化改性,能有效提高BN与EP之间的相互结合力,降低界面接触热阻,同时提高BN与EP的相容性和BN在EP中的分散性,实现在较低BN填充量下构建有效导热网络,是提高EP复合物导热性能的有效途径。徐随春等用十六烷基三甲基溴化铵(CTAB)改性BN,研究了改性BN(简称BNOC)对复合物导热性能的影响。结果表明,BNOC微粒在EP基体内均匀分散且有良好的相容性,当BNOC的质量分数为14.6%时,复合物的热导率达0.62 W/(m·K),约为纯EP的2.7倍,体积电阻率为3.88×10 14 Ω·cm,较纯EP(4.63×10 14 Ω·cm)有轻微下降,但仍保持优异的电绝缘性能。

    JIANG Yunliang 等采用自由基聚合法在h-BN表面接枝聚甲基丙烯酸缩水甘油酯(PGMA),成功制备了 EP/h-BN-PGMA 复合物,研究了h-BN改性前后对复合物导热性能和介电性能的影响。当复合物中h-BN-PGMA质量分数为15%时,复合物的热导率为1.20 W/(m·K),是纯EP的5.05倍,介电常数为5.17,满足电子封装要求。与EP/h-BN相比,EP/h-BN-PGMA有更高的热导率、储能模量和玻璃化转变温度,说明接枝改性h-BN有助于提高h-BN与EP界面的相互作用。

    HOU Jun等采用混酸弱化B-N键,引入-OH基团,接枝硅烷偶联剂(3-氨丙基乙氧基硅烷,AP-TES)对BN进行表面改性,合成了硅烷化的氮化硼(APBN),采用溶液分散和浇铸成型制备了 EP/APBN复合物。研究表明,APBN的存在延缓了复合物的热分解进程,当 APBN 的质量分数为30%时,EP/APBN 复合物的热导率高达 1.18W/(m·K),为纯EP的6.14倍。硅烷分子在复合物中起桥梁作用,增加了填料在基体中的化学交联点,减小了界面热阻,提高了界面热传递效率,并且在1 kV的电压作用下也没有出现介电击穿现象,具有较高的电绝缘性能。

    随着电子设备的功能密集化,电子封装用EP在提高导热性能的同时,还需要具有低的热膨胀系数、介电常数和介质损耗,以保证信号的传输效率、设备使用可靠性及使用寿命。因此,单一性能的改善不能满足电子封装对EP的要求,需要在提高EP导热性能的同时,改善其介电性能和热膨胀性能。ZHANG Chi等 采用在BNNTs表面接枝氨基丙基三甲氧基硅烷(APS)的方法,制备了高导热、高绝缘和低热膨胀系数的EP/BNNT-APS纳米复合物。由于APS与EP基体之间形成了共价键,强共价相互作用促进了BNNTs在EP基体内均匀分散,极大降低了界面热阻。在BNNTs-APS体积分数为10%时,复合物的热导率为 1.62 W/(m·K),比纯 EP提高近 6.5 倍,同时保持低的介电常数(100 Hz 时约为 4.1),介质损耗因数(tanδ)略有下降,由于BNNTs-APS与EP基体之间的强界面结合限制了聚合物链的运动,在低温下复合物的热膨胀系数降低了20%。

    研究表明,对BN进行表面改性后制备的复合物比BN和EP直接复合得到的复合物具有更高的热导率。这主要是因为BN表面改性后,填料与基体之间形成了较强的结合力,加强了两者的界面相容性,极大地降低了界面热阻,还可以减少BN粒子的团聚。但是BN在基体内的分布仍存在一定的随机性,导热性能的提升有限,且导热通路的形成主要还是依靠较高的BN填充量来实现。另外,BN的改性对复合物的介电、绝缘及力学性能也有一定的影响,当硅烷偶联剂用量过多时会将BN包覆,在BN表面形成热阻,影响复合物的导热性能。

    相关产品

    氮化硼纤维填充聚乙烯醇导热复合物

    氮化硼纤维基复合隔膜

    石墨烯氮化硼纤维复合物

    铝,锆共掺杂的碳化硅/氮化硼纤维

    氮化硼纤维织物增强氮化硅陶瓷物

    氮化硼纤维三维结构物

    氮化硼纤维增韧的氮化硼-氮化硅基透波复合物

    二氧化钛/氮化硼复合光催化剂

    超细氮化硼连续纳米纤维

    BN纤维增强氮化物复合物

    氮化硼/纤维素封装的热导增强定形相变物

    zl 04.01

    展开全文
  • 为了指导模型试验填料并提高试验精度,选取泥岩相似材料制作试件进行试验,研究模型试验填料过程的3个影响因素对泥岩相似材料力学性能的影响。分析结果表明:分层层数由1层增加至5层,相似材料的单轴抗压强度、弹性...
  • 印花弹性白胶浆外观品质控制方法 ...因此在选择树脂时,要充分考虑树脂自身特性,特别是树脂相溶性,以便统筹工艺配方中的填料、助剂等选用。 2. 搭配好分散剂、流平剂 不同厂家生产的流平剂、分散剂具有不同的HL...

    印花弹性白胶浆外观品质控制方法

    1. 选择适合配方设计要求的树脂

    树脂是印花弹性白胶浆配方中的重中之重。不同的树脂其粒径分布不一样,化学离子稳定性、机械稳定性不一样,油包水,水包油及其亲水性都不一样,对外观的影响作用很大。因此在选择树脂时,要充分考虑树脂自身特性,特别是树脂相溶性,以便统筹工艺配方中的填料、助剂等选用。

    2. 搭配好分散剂、流平剂

    不同厂家生产的流平剂、分散剂具有不同的HLB值。一般HLB值越大的分散剂、流平剂(水性),会使体系粘度降低越多;不同种类的分散流平剂随着其HLB值的增大,对体系粘度降低和对树脂的影响也越大。亲水性的分散流平剂会提高印花弹性白胶浆的贮存稳定性,疏水性的分散流平剂会提高印花弹性白胶浆成膜后的耐擦洗性。所以亲水性和疏水性的分散流平剂搭配使用,可以有效地提高印花弹性白胶浆的贮存性。如果加入较多的分散流平剂,会提高其亲水性、流动性,但会使其洗水牢度降低,耐水性变差。如果加入太少的分散流平剂,会直接影响其外观的质量,所以一般应控制在3~5﹪之间。

    3. 合理选用增稠剂,提高印花弹性白胶浆性能

    目前印花弹性白胶浆中常用的增稠剂有:聚丙烯酸类,纤维素醚类,碱溶性丙烯酸类,非离子缔合型聚氨酯类。

    1. 纤维素类增稠剂(主要包括羟甲基纤维素,羟乙基纤维素,羟丙基纤维素)具有增稠效率高,稳定性好,但流平性差,在网印中易造成网痕,并对浆料光泽有一定影响。
    2. 聚氨酯类增稠剂造价高一些,在印花弹性白胶浆中应用不多。
    3. 聚丙烯酸类增稠剂因有良好的流平性,不易产生网痕,不影响浆料的光泽,具有良好的耐水性和生物稳定性,其相溶性好,使颗粒之间形成分子链接,导致树脂-填料-树脂之间形成网状结构,提供较高的中高剪切速度,使印花弹性白胶浆具有较好的流变性,使外观呈乳白色流体半膏状。

    印花弹性白胶浆的外观品质是产品给予客户的第一印象,因此,做好印花胶浆的外观品质至关重要。要控制好印花弹性白胶浆的外观品质就要设计好配方中的树脂、助剂、填料等要素和使用正确的生产工艺。

    印花弹性白胶浆外观品质是其质量品质的外表现,它包括印花弹性白胶浆外观的状态、细腻程度、流动性能,质量品质好的印花弹性白胶浆其外观应为均匀液体,呈白色粘稠半膏状、细腻均衡、流动性良好、表面有光泽,而质量差的印花弹性白胶浆在贮存中常出现分层凝固,流动性差,絮凝分水,粘度过大,成膏状体,直接影响其质量,色泽,覆盖力,耐水性,流平性,遮盖率,光泽,得色率等性能。

    影响印花弹性白胶浆外观品质的因素很多:印刷材料方面如树脂(粘合剂)润湿分散剂、增稠剂、填料及其配方和生产工艺等都会对其产生影响。

    展开全文
  • 理正岩土常见问题解答(全)

    千次阅读 2021-01-16 01:30:03
    取值由墙背粗糙程度和填料性质及排水条件决定,无试验资料时,参见相关资料公路路基手册591页,具体内容如下:墙背光滑、排水不良时:=0; 混凝土墙身时:=(01/2)一般情况、排水良好的石砌墙身:=(1/22/3)台阶形...
  • 对常温下采用弹性立体填料的厌氧生物滤池和采用砾石填料的厌氧生物滤池串联处理生活污水的适用性、设计运行参数及环境因素的影响进行了研究。结果表明,用污水处理厂二沉池回流污泥对厌氧生物滤池进行接种后。利用...
  • 在现场调查路基健康状态的基础上,按路基病害轻重程度、填料类型与基床结构的不同,将路基区划分为24个检测段,共开展754组密实度、345组动弹性模量和1311个不同部位轻型动力触探试验,并进行综合分析.分析结果表明:以...
  • 研究表明加筋材料和填料微观应变比值只与填料和加筋材料的泊松比、弹性模量和体积占比有关,且在性质相同的填料中埋入的加筋材料弹性模量越大,该比值越小;筋材的粘滞系数决定了应变的发展速度,参量(E1+E2)/E1E2和进入...
  • 针对污染河水黑臭缺氧、NH4+-N含量高等问题, 研发了一种“漂浮载体悬挂弹性生物膜填料+水生植物并辅以人工微曝气系统”的微曝气生态浮床系统。 通过原位模型实验, 研究了其在大清河入湖河口对污染河水的净化效果, 当...
  • 以南水北调中线新乡渠段的膨胀性泥灰岩风化土为填料,聚酯(PET)双向土工格栅为筋材,对不同围压下未加筋及不同层数加筋的压实膨胀土进行了三轴固结排水剪试验。试验结果表明,其应力应变曲线均呈应变硬化型,加筋土...
  • 利用PFC计算程序建立了垮落矸石充填体...在相同充填率下,充填料的胶结强度决定充填体的结构屈服应力,是影响充填体压缩下沉量的关键因素,但对压缩下沉量极限值没有影响;充填率越小,弹性模量对充填体压实特性影响越显著.
  • 为了改善沥青路面粘结剂一沥青胶浆的高低温性能,从材料流变学和粘弹性力学出发,采用动态剪切流变仪测定纤维沥青胶浆的相位角和车辙因子,采用弯曲梁流变仪测定沥青胶浆的蠕变劲度和蠕变速率,系统研究了填料种类、...
  • 水泥+石灰固化土的早期强度较高,弹性变形阶段曲线的斜率较大;掺加SH固土剂使固化土的强度和水稳性得到增强、塑性屈服阶段延长。SH固土剂+石灰+粉煤灰固化土的强度高且弹塑性优良,既能适应公路交通载荷作用;又因...
  • 通过动三轴试验及拟合参数法获得软岩改良土的动强度,以允许动强度为标准,评判软岩改良土可以作为基床底层以及路堤本体填料。同时,基于D'Alembert原理的能量弱变分和整体Lagrange格式,建立路桥过渡段半空间垂向...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 461
精华内容 184
关键字:

弹性填料
