  • 正文 字体大小:大 中 小 图片大小/像素/分辨率之间有什么关系
    正文 字体大小:大

    图片大小/像素/分辨率之间有什么关系

    (2013-07-01 19:30:55)
    var tag=,,;var tag_code='aefe74be683a16a6b51166bd3101fd70'; var rquotebligid=6b9a9c320101mx5n;var worldcup='0'; var $worldcupball='0'; 标签:

    像素

    分辨率

    英寸

    分类: 常识
    我们买数码相机或是评价相机功能的时候,常常提到相机的像素这一概念,认为像素大的相机就好,就能拍出精细的图片来,现在有的高档数码相机的像素数高达上千万,一般的家庭用相机的像素达到了四百万到五百万。是不是我们购买相机的时候,像素就是我们评价相机和追求的唯一参数?答案是否定的,这里首先要弄清像素的基本概念。

    像素是相机感光器件上的感光最小单位。就像是光学相机的感光胶片的银粒一样,记忆在数码相机的胶片(存储卡)上的感光点就是像素;要想得到分辨率高(也就是细腻的照片),就必须保证有一定的像素数;是不是像素高的相机拍出的照片就一定比像素低的相机拍出的照片清晰呢?这首先要弄清一个概念,照片的清晰度不是取决于像素数,而是取决于像素的点密度(就是图片的分辨率)(用ppi表示,单位是像素/英寸),像素数点密度是两个概念,像素数(点数)是感光点的总量,而点密度是单位面积上的点数(像素点),只有单位面积上的感光点数越多,拍出的照片才越细腻。所以,反映照片清晰程度的参数是点密度(图片分辨率),而非总的点数。像素虽高,若印的照片也很大,其点密度并不高,照片也不细腻;相反,像素不高,若只印很小幅面的照片,也可以得到很细腻的照片。所以确切地说,像素高,意味着能拍出幅面大的照片;所以,像素的高低,表示着照片幅面的大小;这样说来,我们购买相机的时候,就要考虑你准备拍摄的照片的最大尺寸是多大,再决定要求的像素数。若你准备开影楼或做广告,需要放大很大幅面的照片,就需要选择最高像素高的相机;若只是家庭使用,不准备放大很大的照片,也就不必追求太高的像素数。当然,高像素的代价是高价位,所以用户在选择相机时,既要考虑自己的实际需要,也要考虑经济承受能力。

    我们在使用数码相机拍照时,往往有几组数字供我们选择:



        640×480,  1024×768,  1600 ×1200  2048×1536……



    每一组数字中,前一数字表示在照片的长度方向上所含的像素点数,后一数字表示在宽的方向上所含的像素点数,两者的乘积,就是像素数;例如1600×12001920000≈2000000,就是200万(像素)。

    具体来说,图片的分辨率决定于图片的像素数和图片的尺寸(幅面),像素数高且图片尺寸小的图片,即单位面积上的像所含的像素数多的图片,其分辨率也高。在图片处理软件上打开图片时,就会看到一组数字,有图片像素数,文档大小(长、宽的尺寸);根据此数据,即可计算出该图片的分辨率;计算的方法是,以其在长度方向上的像素数,除以长度的尺寸数(英寸);或以其在宽度方向的像素数,除以宽度的尺寸数(英寸)。例如以图片的像素是640×480,其尺寸大小是:长:3.556寸,宽:2.667寸;该图片的分辨率就是:640÷3.556180(像素/英寸),或480÷2.667180(像素/英寸)。再如,一图片的像素是640×480,其尺寸大小是:宽9寸,高:6.7寸,该图片的分辨率就是:640÷8.972(像素/英寸)。分辨率才是图片清晰程度的标志,在分辨率一定的情况下,像素值是图片的幅面的标志。像素值大,只能说明该图片的幅面大,并不能说明其清晰程度,清晰程度如何,则要看其分辨率的大小。

    拍摄时,每个相机都有几组不同的像素值供我们选择,我们应怎样设定像素的大小呢?首先说明,设定的像素大(文档大),占据记忆卡的资源也大,记忆卡所能容纳的图片数目也就少,即能拍摄的照片少;反之,设定的像素小,能拍摄的照片就多;假若我们想多拍照片,就把像素设定的小一些;假若我们想在后期放大照片,就设定高像素。

    前面提到,照片的清晰程度取决于图片的分辨率,也可用点密度(单位面积上的点数)来反映;在保证照片清晰的前提下,我们如何选择像素值呢?这就要看我们准备打印多大幅面的照片了。肉眼所能分辨的最小距离是0.1mm,  1英寸(图片大都用英寸表示)25.4mm, 也就是说图片分辨率高于254(像素/英寸)的图像的清晰度,在眼睛看来是没有什么区别的,其实,在实践中,分辨率大于100(像素/英寸)的图片已很难用肉眼分辨了,三星牌的傻瓜相机的图片分辨率只有72像素/英寸,但其感光器件质量好,拍出的照片也很清晰;有的家用的较为高档的相机的图片分辨率也只是达到180像素/英寸。所以,拍出照片的清晰程度取决于多种因素,并不是只决定于相机的像素数和其图片的分辨率的大小。

    还要说明一点的是,平时我们所说的照片大小都用来表示,是个长度单位,怎么能表示照片的面积呢?原来大多数照片的长宽比例大致是4 3, 我们通常所说的5寸照片(5×3.5),就是:长度是5英寸,宽度是3.5英寸;但人们习惯地以其长度来表示照片的大小,再如6寸照片,就是长6英寸,宽4英寸。还要注意一点,10寸照片的面积并不是5寸照片面积的2倍,这一点你只要做个计算就知道了,这里不再赘述。



    1英寸=25.4mm,   5寸的照片换算成厘米就是长度为:2.54cm×512.7cm,  宽度为:2.54cm×3.58.89cm,



    那么要拍照清晰的5寸照片要求的像素数应该是多少呢?按照前面所提到的根据肉眼的分辨率的要求,在每英寸里含有72个像素点(即图片分辨率)以上,就可拍出清晰的照片,假如我们按图片分辨率为120计算,5寸照片在长度方向上应有:120×5600(像素), 在宽度方向上应有:120(像素/英寸)×3.5(英寸)=420(像素);所以,在5寸照片的面积上含有的像素数应为:600×42025(万),也就是说我们设相机的最低像素值“640×480”像素,(30万像素)即可拍出十分清晰的照片来。按此类推,拍10寸照片有115万的像素即可;实践可知,只要达到200万的像素,足可拍出十分清晰的10寸照片来。由此看来,作为家庭用的数码相机,有400万像素就足以够用了。

    附带说明一点,DV机(摄像机)的说明书上标出的像素值都很低,大都在100万像素一下,这是怎么回事呢?像素要求与TV(照相机)不同,照相机拍摄的照片是单幅画面,是静止的,若画面的分辨率太小,就不清晰,不细腻;而DV机拍摄的是连续的动态画面,每秒钟要拍摄十几幅倒几十幅,播放的是一个连续的画面,即是每幅画面的分辨率不大,由于视觉滞留的原因,肉眼看起来仍很清晰;和照相机相比,在分辨率相同的情况下,80万像素的DV机拍出的影像已经非常清晰了。这就是对摄像机像素要求不高的原因。

    还有一个现象是,有的低档次相机的最高像素也很高,有的达到600万,(拍出来的照片很大),分辨率也不是很低,但是并不清晰;这是什么原因呢?原来照片的清晰程度还与相机的感光器件有关,感光器件是数码相机的心脏,就像光学相机的胶卷一样,是记录信息的载体,是成像的感光材料,是数码相机的胶卷。感光器件的质量和大小直接关系到成像的质量,是衡量相机档次的一个重要因素;当前相机使用的感光器件有两种:CCDCMOS,前者的成像质量高,但制造工艺复杂,成本高,一般高档次的相机都使用CCD;在相同分辨率的情况下后者价格便宜、省电,但成像质量较低,所以低档次相机大都使用CMOS感光器件,虽其标出的像素很高,可成像质量大不如前者。即使使用的感光器件相同,感光器件的大小也影响成像质量,感光器件面积大,能记录更多的图像细节,图像就清晰。要说明的是,随着工艺的发展,CMOS也显出了巨大的发展前景,一些厂家已研制出了成像质量很高的产品,所以现在有些高端相机产品的感光器件也是使用了CMOS


    数码相机日渐普及,相关配套行业--数码相片冲洗店也越开越多。可是,在你高高兴兴把拍摄到的数码相片拿去冲洗之前,你知道应该做些什么准备工作吗?


    现阶段生产的数码相机虽然大部分都已具备300万像素以上分辨率(清晰度),足以冲印3R4R尺寸的相片。但很多用户在冲洗时忽略了一些基本性的问题,例如相片质量与裁切比例、存储卡的保护,以及给予冲印店工作人员的指示等,种种处理不当都有可能会影响数码相片的冲印效果。所以如果我们把事前准备功夫做足,冲印出来的相片才会更称心如意。


    小常识:通常表示照片规格会用来表示,和显示器之类的产品用对角线长度表示尺寸的方式不同,照片所说的几寸是指照片长的一边的英寸长度。比如6寸照片,就是指规格为6×4英寸的照片。而国际上还有一种通行的表示照片尺寸的方法,即取照片短的一边的英寸整数数值加字母R来表示。比如6寸照片,规格为6×4英寸,即4R

    一、家用数码冲印参考。


    为节省存储卡空间,大部分数码相机都会提供多种相片拍摄质量供用户选择。主要分为Best(最佳质量)Good(良好质量)Normal(普通质量)。其区别是把拍摄后的JPEG相片按不同程度进行压缩。但过分压缩会严重影响相片冲印质量。所以后两者拍出的相片未必真正适合冲印。在把相片拿去冲印前,用户最好先检查清楚冲印后的相片质量与拍摄到的影像文件是否成比例。要确保冲印效果令人满意,大家可参考下表。


    冲印尺寸(英寸   文件体积(要求最低分辨率     相片对应尺寸
    (1
     2     150-200KB     640x480(30     2.5 × 3.5 cm  5.3 × 3.5cm
    (5×3.5
    英寸)3R    500-550KB    1280x960(120  12.70×8.89  cm
    (6×4
    英寸 4R    600-650KB    1280x1024(130 15.24×10.16 cm
    (7×5
    英寸 5R    800-900KB    1600x1200(200 17.78×12.70 cm
    (8×6
    英寸 6R    1-1.2MB      1900x1280(240 20.32×15.24 cm
    (10×8
    英寸8R-8F 1.3-1.5MB    2048x1536(300 25.40×20.32 cm

    :其它尺寸请参考表2


    以上数字是最基本要求,拍摄质量越高及文件越大,冲印相片的效果越好。用户如果要经常冲印数码相片,最好先检查相片是否符合上述要求。笔者个人的建议是拍摄时尽量选用最佳质量以减少相片细节损耗和确保冲印效果良好。


    另外,用户也可根据以下公式,计算正确的数码相片输出尺寸大小。


    拍摄分辨率÷300dpi=输出尺寸


    举个例,假设拍摄的相片是150万像素(1024x1536),就把10241536各除以300,得出3.5x5(3R尺寸)。即是说,150万像素的数码相片冲印的最大极限是3R,以此类推。

    参考:
    家庭 4R 相片所用的推荐像素:
    1.200
    万像素已经可以冲印出较理解的相片
    2.300
    万像素这是个不错的选择,即保证了像素,文件又不是很大(推荐)
    3.400
    万和500万像素拍摄
    4.
    再大的像素对冲印质量影响不大(文件太大洗相馆也会帮你裁了),但文件尺寸会很大,如果相机内存卡很充足和家里电脑硬盘很大就使用该相机所能拍摄的最高像素.


    二、相片长宽比例

    由于CCD感光器件尺寸的限制,大部分数码相片的长宽比例是4:3,而一般3R相片比例是5:3.54R则是3:2。若按比例冲印,相片会出现白边或部分影像会被裁掉。有的人说,我可以预先在计算机中对相片长宽比例进行裁切,但笔者并不建议这样做,因为这是很花时间的。权宜之计是拍摄时在影像边缘位置预留58空间,就能够避免上述问题。


    当然,如果你觉得自己剪裁相片更为准确,知名图形编辑软件Photoshop内置的Crop裁剪工具能帮到你。只需在工具选项输入合适比例,例如3.5x5寸,裁切工具就会依照用户提供的比例进行相片剪切。


    据我所知现在很多洗相馆应数码相机潮流可以冲印4:3的相片,即不用裁剪即可,那么6寸的相片实际上就是 4.5英寸(15.2 11.4厘米),相对于4R的相片而不载剪的4:3称之为4D尺寸,也相应有对应4D尺寸的相薄配送/,洗相前可以多了解一下你所在地的相馆可洗的实际尺寸与价格, 这里可以参考一下本地百佳冲印的价格: 4D4R贵一角钱 4D光面8,磨沙面9,4D光面+过朔=1/,各地的价格有所差别。

    三、用软件修饰相片


    在把相片交到冲印店或直接利用打印机打印之前,适当地利用软件调整相片明暗 、反差、对比度与色彩鲜艳度有助于提高相片的可观赏性。笔者有一个小技巧提 供,即在Photoshop中利用“Levels”(Ctrl L)把两边角修整至Histogram两端,相片的明暗、反差与整体色调都会有明显改善。此外,你还可以选择“Auto Levels”“Auto Color”功能,也能对影像质量与色调调整有帮助。


    四、给冲印店的清晰指示

    一般情况下,数码激光冲印店会用计算机自动调整相片亮度和CMYK四色调。用户
    可从冲洗好的相片背后编码了解冲印店是否为相片进行过校色,若出现“NNNN”
    字样,即表示冲印员觉得无须调整。但一般而言,适当的校色有助于提供相片的
    观赏性。

    五、附表

    冲印照片最大尺寸对照 1

    附:转贴著名摄影艺术网站《色影无忌》血色黄昏网友提供的数码相机和可冲印照片最大尺寸对照表

    根据150PPI计算的数码相机可冲洗最大照片的数据对照表(英寸)
    500
    万像素 有效4915200,像素2560X1920。可冲洗照片尺寸17X13,对角线21
    400
    万像素 有效3871488,像素2272X1704。可冲洗照片尺寸15X11,对角线19
    300
    万像素 有效3145728,像素2048X1536。可冲洗照片尺寸14X10,对角线17
    200
    万像素 有效1920000,像素1600X1200。可冲洗照片尺寸11X8,对角线13
    130
    万像素 有效1228800,像素1280X960。可冲洗照片尺寸9X6,对角线11
    080
    万像素 有效786432,像素1024X768。可冲洗照片尺寸7X5,对角线9
    050
    万像素 有效480000,像素800X600。可冲洗照片尺寸5X4,对角线7
    030
    万像素 有效307200,像素640X480。可冲洗照片尺寸4X3,对角线5

    由上表可以看出:
    5
    寸照片(3X5),采用800X600分辨率就可以了
    6
    寸照片(4X6),采用1024X768分辨率
    7
    寸照片(5X7),采用1024X768分辨率
    8
    寸照片(6X9),采用1280X960分辨率
    图片大小/像素/分辨率之间有什么关系



    图片大小/像素/分辨率之间有什么关系


    图片大小/像素/分辨率之间有什么关系



    绿色:很好 黄色:好 土黄色:一般


    相片尺寸:表2

    1×1.5
    英寸一寸 2.5×3.5(厘米小一寸 2.2×3.2(厘米大一寸 3.3×4.8(厘米
    1.5×2
    英寸二寸 3.5×4.9(厘米小二寸 3.5×4.5(厘米大二寸 3.5×5.3(厘米

      1
     1R              2.6×3.7(厘米)
      2
     2R              6.3×8.9(厘米)
    5×3.5(5
    英寸 3R)   12.70×8.89 (厘米)
    6×4  (6
    英寸 4R)   15.24×10.16 (厘米)
    7×5  (7
    英寸 5R)   17.78×12.70 (厘米)
    8×6  (8
    英寸 6R)   20.32×15.24 (厘米)
    10×8 (10
    英寸 8R)  25.40×20.32 (厘米)
    12×10(12
    英寸)    30.48×25.40 (厘米)
    14×12(14
    英寸)    35.56×30.48 (厘米)
    16×12(16
    英寸)    40.64×30.48 (厘米)
    18×12(18
    英寸     45.72×30.48 (厘米
    18×14(18
    英寸)    45.72×35.56 (厘米)
    20×16(20
    英寸)    50.80×40.64 (厘米)
    20×18(20
    英寸     50.80×45.72 (厘米)
    24×20(24
    英寸)    60.96×50.80 (厘米)
    30×24(30
    英寸)    76.20×60.96 (厘米)
    32×24(32
    英寸     81.28×60.96 (厘米
    36×24(36
    英寸)    91.44×60.96 (厘米)
    40×32(40
    英寸     101.6×81.28 (厘米
    42×32(42
    英寸     106.6×81.28 (厘米
    48×32(48
    英寸     121.9×81.28 (厘米)

    (
    注一寸相:如护照,签证申请等,以级学位证书多采用的是大一寸,48毫米×33毫米。而身份证,体检表,等多采用小一寸32毫米×22毫米,第二代身份证 (26mm×32mm),普通一寸相则25mm×35mm。护照旅行证件的相片标准相片尺寸:48mm×33mm,头部宽度为21mm24mm,头部长度为28mm33mm)

    图片大小/像素/分辨率之间有什么关系


    各种证件尺寸:表3

    1.
    身份证      (22mm×32mm) 第二代身份证 (26mm×32mm)
    2.
    驾驶证      (22mm×32mm)
    3.
    黑白小一寸  (22mm×32mm)
    4.
    彩色小一寸  (27mm×38mm)
    5.
    彩色大一寸  (40mm×55mm)
    6.
    普通证件照  (33mm×48mm)

    7.1
    英寸      (25mm×35mm)
    8.2
    英寸      (35mm×49mm)
    9.3
    英寸      (35mm×52mm)
    10.
    港澳通行证(33mm×48mm)
    11.
    赴美签证  (50mm×50mm)
    12.
    日本签证  (45mm×45mm)
    13.
    大二寸    (35mm×45mm)
    14.
    护照      (33mm×48mm)
    15.
    毕业生照  (33mm×48mm)
    16.
    驾照      (21mm×26mm)
    17.
    车照      (60mm×91mm)

    1

    0

    阅读 (77) 评论 (2) 收藏 (0) 转载 (0) 喜欢 打印 举报

    转载列表:

      转载

      转载是分享博文的一种常用方式…

      前一篇: GPIO接口
      后一篇: IIC总线工作原理
      展开全文
    • 【高数】 - 交换二次积分次序时,为什么需要观察上下限大小关系? - 二次积分、累次积分和二重积分分别是什么意思?区别与联系是什么

      【高数】交换二次积分次序时,为什么要观察上下限大小关系?

      一、起因

      看到一道题,对解题过程表示迷惑,为什么需要进行上下限的调整?本质上是不理解概念,搞不清楚这几者互相转化的规律。突然就对二次积分、累次积分、二重积分,几个词产生了深深的怀疑。

      • 交换二次积分次序时,为什么需要观察上下限大小关系?
      • 二次积分、累次积分和二重积分分别是什么意思?区别与联系是什么?

      二、概念理解

      1. 累次积分

        多次单变量积分。

      2. 二次积分

        两次单变量积分。虽然被积函数中含有x和y两个变量,但是每次积分,都把其一当作常数,而对另一个变量积分。第一次积分时,是对一个变量的积分,可以理解为偏积分,得到的是一个函数;第二次积分时,对另一变量积分,得到一个数字。

        二次积分是一种积分运算,是代数意义上的,仅仅对函数和数字进行运算。

      3. 二重积分
        在这里插入图片描述

        因为二重积分的几何背景是,曲顶柱体的体积(顶的高度是因变量)或平面薄片的质量(面密度是因变量)。这两种背景中,Δσi表示的都是面积微元,所以必须是Δσi>0,也即dσi>0。在直角坐标中,也即是dxdy>0,因此积分时注意上下限的相对大小,必须是上限≥下限,才可以表示二重积分。

        简单说,二重积分是关于面积的积分

        同时,二重积分要求函数f(x,y)在有界闭区域D上的有界函数,此时才可积。


      注:一元积分中,dx=Δx,表示增量,可以为正或负。如Δx→0,则表示从正和负两个方向趋向0,所以可以是负值。一元积分要求函数是:①区间上连续或者②区间上有界且仅有限个间断点。

      1. 区别
        二次积分是一种对函数的积分运算,是两次单变量积分,积分结果是一个数,且无几何意义。

        二重积分是对面积的积分,是以面积微元积分的,积分结果是一个数,表示和面积微元有关的、具有几何意义的质量或体积等的值。

      2. 联系
        有篇文章讲解了二者的关系。其中有例子可以帮助理解。
        指路链接:《二重积分与累次积分》
        https://wenku.baidu.com/view/431fe61d2b160b4e767fcf94.html

      总结下其中的结论包括:

      • 二次积分的积分次序交换后,积分不一定存在。
        • 若交换次序后的积分存在,不一定与原来相等。
          • 当交换后积分存在且相等时,二重积分不一定存在。
      • 当二重积分和其中一个二次积分存在时,这二者相等,但另一个二次积分不一定存在。
      • 当函数 f(x,y) 在矩形区域 { (x,y) | a≤x≤b, c≤y≤d } 上连续时,二重积分和两个二次积分均存在,且相等。

      三、解题

      题目摘自《高数18讲》。
      在这里插入图片描述
      如果题目要求对二次积分交换积分次序,则默认该函数是可以交换次序且值相等。
      那和二重积分有什么关系呢?二次积分无所谓上下限的大小,可以直接进行代数运算。

      但是!交换积分次序时,需要重新选定上下限,那么就需要搞清楚它是从哪个二重积分来的,因为二重积分的dxdy>0,所以有着严格的向右积分或是向上积分的规定,也即上限必须要大于等于下限的意思。这时需要对积分的上下限先进行调整,不然易出现正负号混乱的情况。

      在两次积分的上限都≥下限的情况下,才表示二重积分,于是便可以重新选择积分次序!!!

      四、小结

      1. 二次积分是对函数的运算,二重积分是对面积微元的积分!
      2. 当函数 f(x,y) 在矩形区域 { (x,y) | a≤x≤b, c≤y≤d } 上连续时,二重积分和两个二次积分均存在,且相等!
      3. 在两次积分的上限都≥下限的情况下,才表示二重积分,于是便可以重新选择积分次序!

      P.S. 这篇博客引用了其他文章的结论,在是否还是原创上纠结。
      csdn为什么不出一个部分引用的选择呢,文章分类居然只有原创、转载、翻译。
      强迫症觉得哪一类都不算,纠结中选了转载,唔。

      参考文献:[1] 张慧琴. 二重积分与累次积分[J]. 吕梁学院学报, 2001(1).

      展开全文
    • 来源 处理实验数据,由于很多个小类别,全部个subplot绘制出来,发现两边的空白太多,想把两边空白删除。直接上图处理签和处理后的结果, 实验结果被我hold off 取消...首先明确我们是可以调整matlab图形的具体位置

      来源

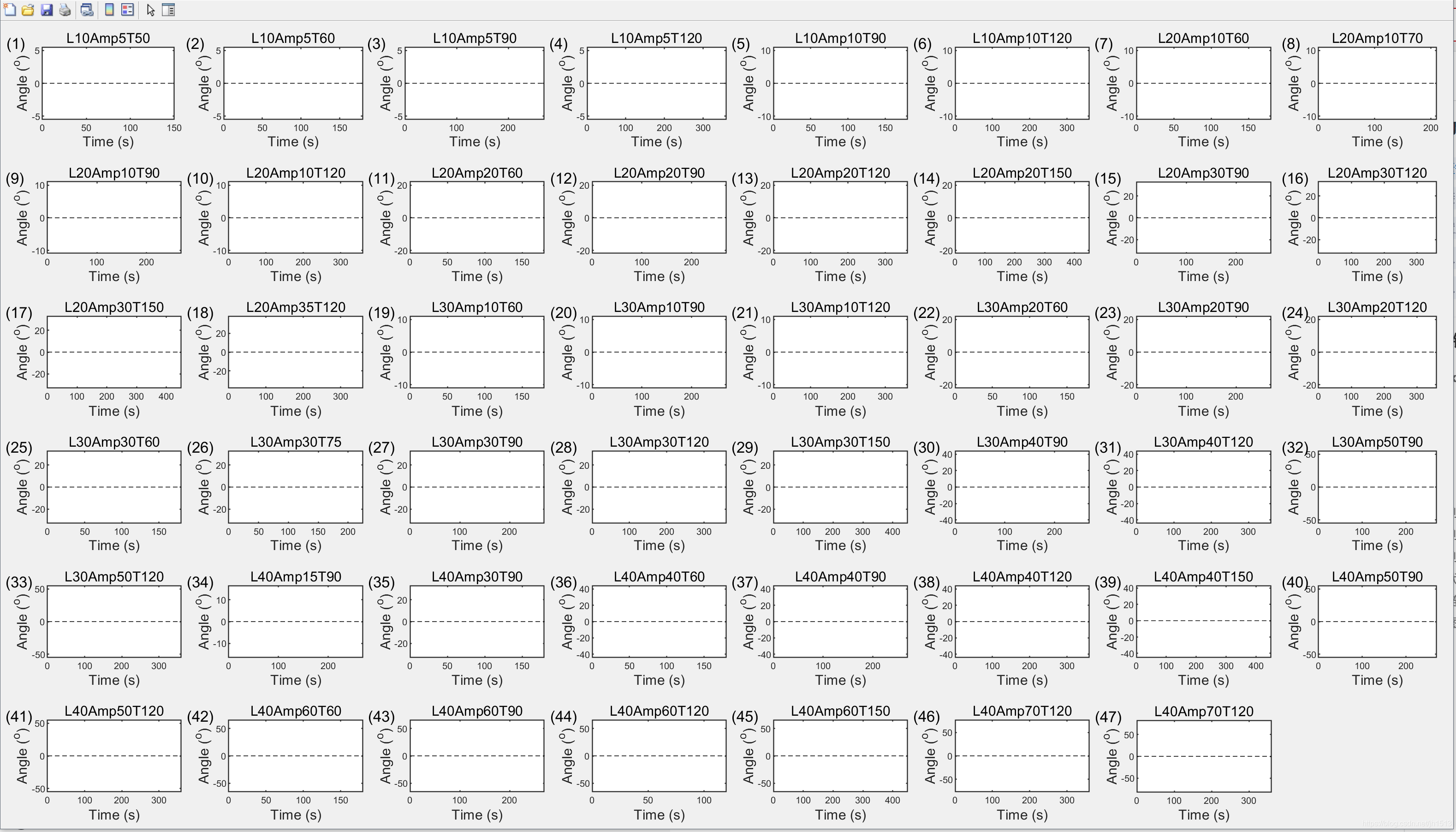

      处理实验数据,由于很多个小类别,全部用个subplot绘制出来,发现两边的空白太多,想把两边空白删除。直接上图处理签和处理后的结果, 实验结果被我用hold off 取消掉了,不影响此处说明。
      左上角的数字编号见我另一篇博文,Matlab使用subplot绘制子图时编号(a)(b)©(d) 。 这里由于超过26个字母改位数字了。
      https://blog.csdn.net/jh1513/article/details/105660861
      在这里插入图片描述
      在这里插入图片描述

      解决方法

      首先明确我们是可以调整matlab图形的具体位置,边框等, 相关资料见matlab参考手册以及figure, axes 等属性设置,具体我也没有整太懂,matlab所搜 控制坐标区布局. 在此给一个图,
      在这里插入图片描述
      说了这么多,直接上函数代码,首先是针对单个Figure的调整代码,然后这个代码有应用到subplot情况下。

      figure类型

      这个地方没有设置输出参数,可以考虑输入坐标轴句柄,但是我原来计划是针对当前激活的窗口进行调整的,所以没有输入参数,直接用 gca 获取当前窗口的坐标轴句柄。 在 subplot类型中会设置函数输入参数,具体遇到的问题待会讨论。

      这个函数主要思想是,获取 坐标轴 TightInset 属性(具体参考 Axes 属性中相关介绍),然后获取 Position 属性, 通过两种属性重新计算出一个新的Position属性,当然就是这里把两侧空白区域干掉的。这段代码是网络上找到的,感谢那些网友。

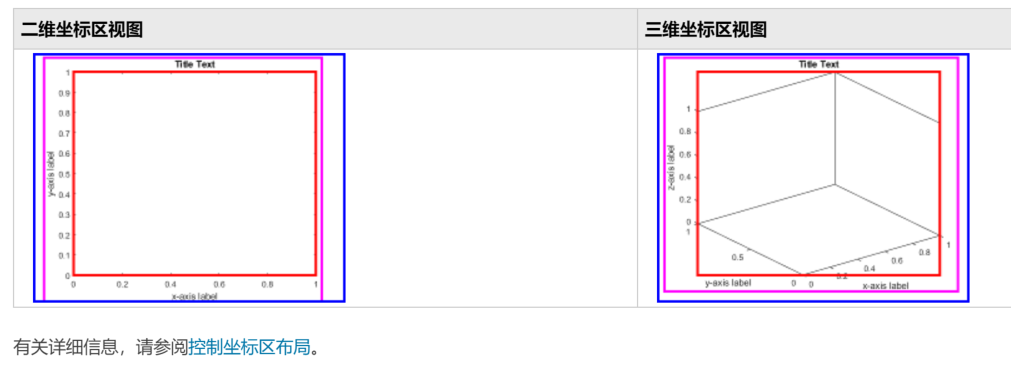

      下面的图(matlab copy的)显示由 OuterPosition 值(蓝色)、Position 值(红色)以及由 TightInset 值(品红色)外扩的 Position 定义的区域。
