  • 万濠全自动影像仪测量软件QMS3D软件用途: QMS3D是多传感器测量应用软件,可以对二维测量的坐标进行可视化分析处理和检测,也可以使用探针进行三维几何元素测量,还可以使用激光位移器测量平面度和高度。该软件广泛...

    万濠全自动影像仪测量软件QMS3D软件用途:

    QMS3D是多传感器测量应用软件,可以对二维测量的坐标进行可视化分析处理和检测,也可以使用探针进行三维几何元素测量,还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业,如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。

    软件特点:

    QMS3D

    QMS3D-M

    (1)提供影像、探针和激光位移器测量功能;
    (2)提供多种形式报表功能;
    (3)提供治具测量、扫描、影像导航、多种测量和构造方法的功能;
    (4)强大灵活的机台控制功能:包括鼠标控制机台运动,镜头自动变倍 、自动对焦及光源控制,提供多种方式控制X、Y、Z轴运动等;
    (5)提供方便的像素校正功能

    (1)提供影像和探针测量功能;
    (2)提供辅助对焦,多种测量和构造方法的功能;
    (3)提供扫描功能

    应用于自动影像仪

    应用于手动影像仪

    万濠全自动影像仪测量软件QMS3D功能:
    (1)提供影像和探针测量各种基本几何元素,例如:点、直线、园、圆弧、椭圆、矩形、键槽、平面等。
    (2)(2)可输出Word、Excel报表和AutoCAD文件。
    (3)具有专业SPC统计功能,可进行有效的品管控制。
    (4)软件界面直观,功能操作简单方便。
    (5)提供功能强大、操作方便的用户测量程序。
    (6)完全支持WIN7系统和19英寸宽屏显示器。
    (7)支持双显示器和多种语言界面的切换。
    (8)提供简体中文、繁体中文和英文三种语言界面。
    软件下载:https://pan.baidu.com/s/1Uiy0-n6eTDNhCqKeMNWH8A 提取码:fjjw

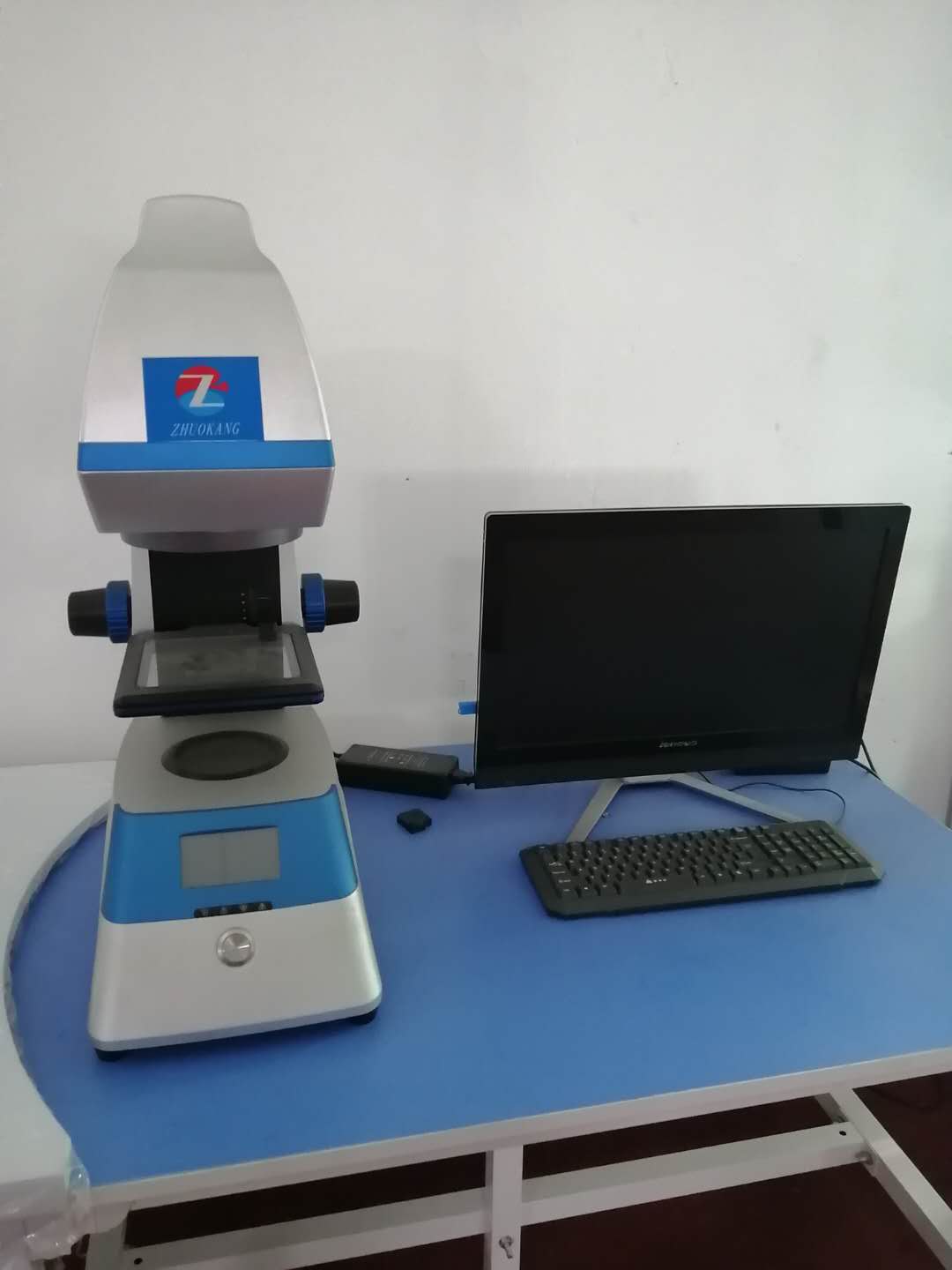

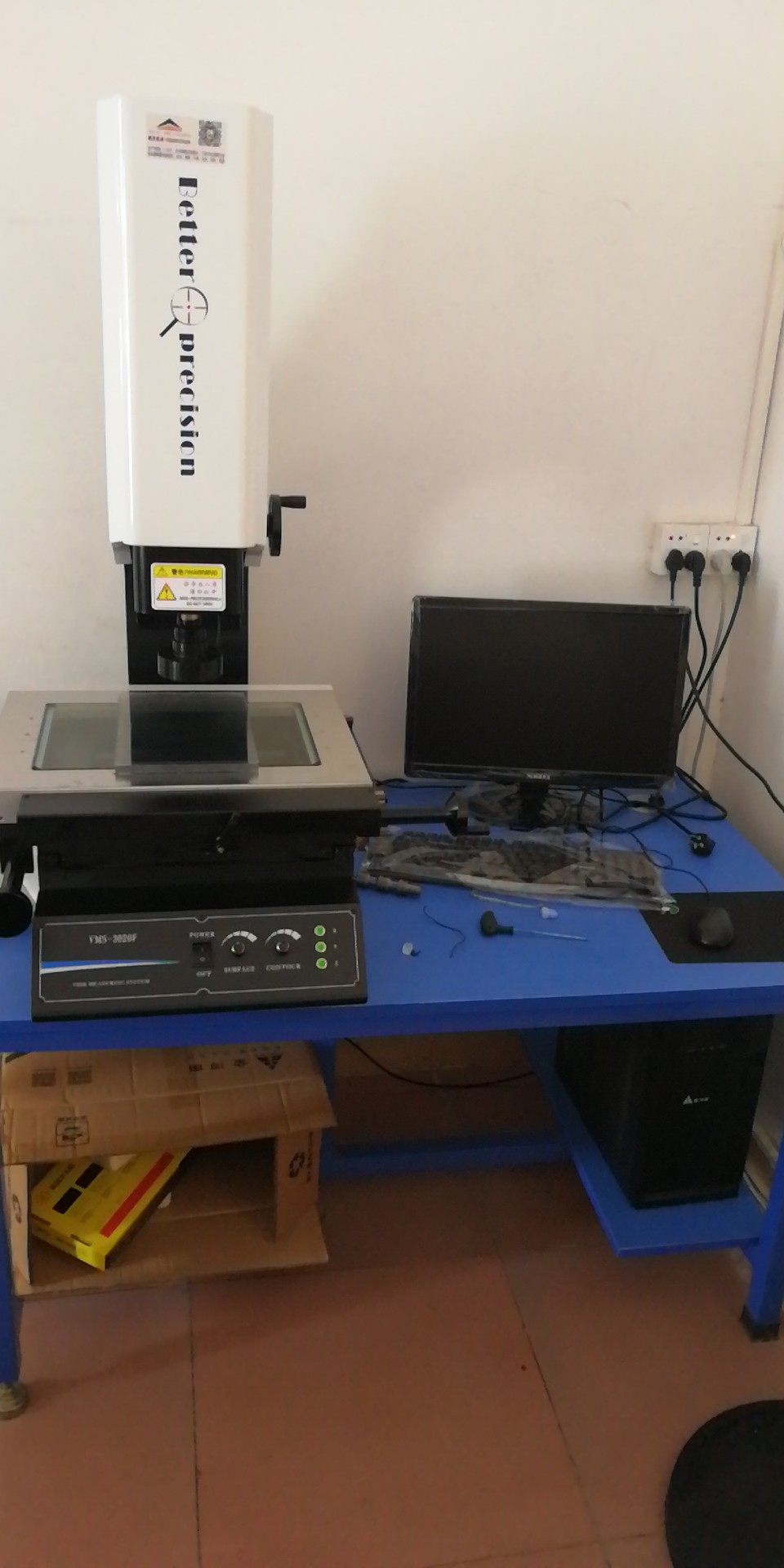

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    inspect3d QMS3d影像测量软件

    展开全文
  • 一篇对岸的文章,說明機載高光譜影像儀研製過程及其相關光學特性參數,並進行初部高光譜影像分析的文章
  • 影像测量

    2014-07-07 14:32:01
    影像测量,信息化时代,三次元测量,全自动测量
  • 全自动影像测量仪,是在数字化影像测量仪(又名CNC影像仪),基础上发展起来的人工智能型现代光学非接触测量仪器。其承续了数字化仪器优异的运动精度与运动操控性能,融合机器视觉软件的设计灵性,属于当今最前沿的...
  • 全自动影像测量仪,是在数字化影像测量仪(又名CNC影像仪、其特征请参阅三年前所作《浅谈数字化与手摇影像测量仪的区别》一文,此处不再详述)基础上发展起来的人工智能型现代光学非接触测量仪器。其承续了数字化...
  • 影像测量属于高精度测量仪器,因此要想获得精确的测量结果,就要避免测量过程中的差错。正确使用影像测量才能保证数据的精确。影像测量使用中需要注意哪些事项?
  • 影像测量的研究分析
  • 影像测量使用环境

    2019-01-07 13:12:43
    制造业测量仪器环境要求。影像测量使用环境的温度、湿度等
  • 目前市面上有一种既带数显屏又接计算机的过渡性产品。从严格意义来说,这种仅把电脑用作瞄准工具的设备不是影像测量,只能叫做“影像式测量投影”或“影像对位式投影”。
  • 如何提高角度测量精度,一直以来是二维测量仪器难以攻克的难关。...这种方法又分为两种,投影切线法,如投影仪,工具显微镜等,和影像切线法,如影像仪,带视频功能的工具显微镜,依靠软件自带的米字线旋转...

        如何提高角度测量精度,一直以来是二维测量仪器难以攻克的难关。现在市场上流行的二维测量仪器关于角度测量的方法基本有两种,一种是切线法,一种是采点计算法


    切线法是指人工旋转屏幕上或者镜头内刻线,分别对准工件两条边线,通过编码器或者圆光栅计数来测量角度的方法。这种方法又分为两种,投影切线法,如投影仪,工具显微镜等,和影像切线法,如影像仪,带视频功能的工具显微镜,依靠软件自带的米字线旋转测量。

    切线法操作方便简单,但是测量精读低,适合快速批量检测,如果被测件角度精读要求较高,用另一种方法,采点计算法就比较适合了。

    所有的几何元素都是有点组成的,包括基本元素直线,曲线和圆弧。二维平面角度由基本几何元素两条直线组成,直线由无数的点组成。所以角度测量准确与否,采点是最关键的。

    角度测量技巧一:直线采集尽量长。

    影像测量仪,由于屏幕显示有限,加上放大倍率较大(一般在0.7档~4.5档  28X~180X),屏幕显示部分的工件尺寸实际只有几毫米,很多测量人员在检测的时候习惯只在屏幕显示部分上采集点、线元素。如果采集的点有偏差,所采线段越短,那么所测得的角度值偏差就会越大,线段越长,测得角度值偏差就会越小。如图1所示,理论角度为30度,采点偏差0.25mm,,我们可以清楚的看到线段长短对测量值的影响。


                                            图1

    所以我们在测量角度的时候,尽量将角度两边的线采集长些,如果屏幕显示范围太小,可以移动工作台,在角度所在直线的起点位置附件采一点,然后在终点位置采一点,这样所测角度误差将会大大减小。

    角度测量技巧二:回归直线偏差小。

        有很多检测人员反应,在测量角度时,重复精度很差,同一个人同样的方法,两次测量重复误差达到0.5度之多。

        很多影像测量软件,包括三坐标测量软件,直线采集都是默认为两点。对于一些比较规则,直线性较好的零件来说,不会引起太大误差,但对于直线性不好,毛刺较多的零件来说,两点采集直线的方法会带来很大的误差,且重复精度很差,这样的直线构成的角度,多次测量的重复性肯定不会好了。

        如果我们使用多点寻回归直线的方法来确定角度的两边,所采直线会更贴近被测工件的实际边线,直线偏差就会减少,同时,测量误差也会减少许多,测值重复性大大改善。如图2所示。


                                                    图2

    角度测量技巧三:放大倍率尽量大。

        很多机械零件,被测角度边线很短,只有2mm~3mm,例如,轴类零件倒角。如果我们还使用镜头最小档0.7,或者1来采点测量的话,工件成像也只有48mm~120mm,采点偏差会给测量值带来很大影响。如果我们换用放大倍率3或者4的话,工件成像能达到240mm~480mm,图像边缘的真实情况更容易观察,采点偏差将会降到最低。不过,这种方法也带来了很多不便,图形过大,显示窗口只能显示很小一部分,但对于操作熟练的检测人员和追求高精度的品管来说,这些应该都不是问题。

       影像测量仪是二维测量仪器里功能最多,适用范围最广的仪器,其基本功能有限:点,线,圆,圆弧的采集。但是其组合计算的功能却相当广泛,只要开动脑筋,善于运用,很多测量上的问题都能得到很好的解决。



           欢迎关注新天光电微信公众号

    展开全文
  • 在介绍激光干涉的工作原理后,并用激光干涉对测量工作平台进行了误差检测。运用分段插补数学模型进行定位精度的补偿,得出了2组的实验数据,误差产生的原因以及证实了补偿的有效性。
  • 二次元影像测量作业指导书.doc
  • 二次元影像测量系统设计说明.doc
  • 基于ProE的影像光谱红外窗口设计
  • 基于LabVIEW和IMAQ Vision的三轴影像测量的研制
  • 影像测量在工业测量中应用是众所周知的,能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置,随着技术的进步,精密测量仪器影像测量也越来越趋向于智能化,功能更加多样化。特别是精密零部件的微观检测...

      影像测量仪在工业测量中应用是众所周知的,能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置,随着技术的进步,精密测量仪器影像测量仪也越来越趋向于智能化,功能更加多样化。特别是精密零部件的微观检测与质量控制。因此,越来越多的专业的机械制造商选择影像测量仪对其产品进行测量。而了解并掌握使用影像测量仪进行测量时的要求,可以对精确的测量各种工件起到事半功倍的效果。

      影像测量仪使用本身的硬件(CCD,目镜,物镜数据线)将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像,由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成,所以可以把他看作是实时检测设备,或者狭隘一点可以称为动态测量设备。如果配置合乎要求,设备绝对不会产生图象滞后现象。因工件大小而议,工作台可以选择不同行程。光源亮度可调,可以在各种光线条件下选择最合适的光源亮度。
      一般测量的精度方面,分成一种是切线法,一种是采点计算法。切线法是指人工旋转屏幕上或者镜头内刻线,分别对准影像测量仪的工件两条边线,通过编码器或者圆光栅计数来测量角度的方法。这种方法又分为两种,投影切线法,如投影仪,工具测量显微镜等,和影像测量仪切线法,如
    影像测量仪可以带视频功能的视频显微镜,依靠软件自带的米字线旋转测量。切线法操作方便简单,但是测量精读低,适合快速批量检测,如果被测件角度精读要求较高,另一种方法,采点计算法就比较适合。所有的几何元素都是有点组成的,包括基本元素直线,曲线和圆弧。二维平面角度由基本几何元素两条直线组成,直线由无数的点组成。所以角度测量准确与否,采点是最关键的。
      影像测量仪打开反射镜盖轻轻开至最大的角度。动作太大就会损坏影像仪盖,导致微型投影仪无法使用。打开电源开关,此时灯泡应点亮,风扇应转动(用手在微型投影仪出风口感觉出风情况或听声音来判断),如风扇不转,应该立即关闭电源停止使用。打开微型投影柜,轻放柜盖。使微型影像测量仪和银幕的距离保持在1.5—2米。在确定所有操作开关处于关闭状态后,接通电源。掰住支撑杆托架(卡子),扶着支撑杆推至于投影面垂直,此时会有“卡它”声,表明支撑杆已经到位。影像仪注意动作不能猛烈。调整反射镜、调焦旋钮、色边调整旋钮,最终在银幕上得到清晰的白色亮面。
      对于影像测量仪的使用方法和操作的描写都是长期操作经验的总结的,是在工作中对二次元影像仪的发展一笔宝贵的财富。从精密测量仪器的发展中我们可以看出,从二次元到三坐标的发展过程,与我们生活中的有些事物是极为相似的,如电影。我们看电影也是从最初平面角度的欣赏,到3D立体电影的感同身受,再到4D视觉、听觉、触觉与嗅觉的全方位感受。与电影相比,影像测量仪的发展也是从二次元的平面测量,通过2.5次元的过渡,到三坐标的三维检测。对于精密测量仪器未来的发展,需要紧跟时代的要求的实际的需要进行技术革新。


    转载于:https://blog.51cto.com/ers7591/1354418

    展开全文
  • 二次元影像测量又名精密影像式测绘,是在数显投影的基础上的一次质的飞跃,是投影的升级换代版。它克服了传统投影的不足,是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。影像测量...

      二次元影像测量仪又名精密影像式测绘仪,是在数显投影仪的基础上的一次质的飞跃,是投影仪的升级换代版。它克服了传统投影仪的不足,是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。影像测量仪是一种比较常见的仪器设备,影像测量仪有很多种分类,有手动影像测量仪,还有自动影像测量仪,不过一般在对其进行使用的过程中会经常使用自动影像测量仪的,在为其进行使用的过程中对于影像测量仪的需求是越来越大。
      影像仪是精密检测仪器的一种,所以精度对产品来说是至关重要的,只有正确的操作二次元,才能获得影像测量仪最大程度精确的测量结果。

       根据需要影像测量仪的使用会随着各个领域的发展来创造不同的手段,各种发展的服务和方式也会不断的进步,根据这些努力的特色会在影像测量仪的使用中继续保持,随着各个领域建设与发展整体的构建的仪器也会随着市场的扩张而扩展。为保障仪器能够正常准确地使用,要做到以下几点:
    使用时的注意事项:

    开机前应检查电脑主机,显示屏,测量台电源插头是否连接。打开电脑主机电源开关,启动计算机,进入YR-YCSPC软件操作系统。点击二次元主程序→Yanuxnig。此时,显示频上出现“找零位”对话框,点击“确定”,移动X,Y,θ轴的移动手柄,待程序找到零点时候,对话框自动消失。进入最常用图形模式中,使用鼠标滚轮点屏幕上 “中”,调节辅助灯光的明暗,使被测物件成像清晰可见。将被测物体放在玻璃载物台上,慢慢的调节X,Y,Φ三个方向轴移动手柄,让被测物件清洗稳定的呈现在相框中,注意:请勿直接调节θ轴上面变焦摄像头。然后选择工具栏的测量及其他工具对物件进行处理。使用完毕后,关闭摄像头的辅助灯,即将“中”调到0。退出YR-YCSPC软件操作系统,关闭计算机。将载物玻璃台清洁干净,移动X、Y轴使载物剥离台回到初始位置。
    安全注意事项:

    在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无关的重物放在设备上。不允许随便更改影像测量仪的设定工作参数。触摸屏应避免磁性物质接近。不允许移动或拔除主机上的USB程序控制U盘,也不允许将外带的U盘,记忆卡等连接主机。影像测量仪必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
      根据现代化发展和要求的准则保持不同特色的应用,为影像测量仪的行业开创一个重要的特点。影像测量仪自动影像技术已成为一种成熟且精确可靠的测量工具,可用于生产制造、国防军工、精密五金、模具、电子、塑胶、汽车、生物科技及通讯等多个领域。影像式精密二次元结合光、机、电一体将工件摄入计算机处理并放大20到120倍,显示于屏幕上,可以直接拍照存档或做表面观察、量测、绘图,其测量资料可做SPC统计,制成EXCEL报表,绘制图文件可以转成AUTOCAD应用,AUTOCAD图形也可以调入计算机软件中与工件对比,制成数据,可以在计算机上储存、打印,更可透过网络进行传送。

    转载于:https://blog.51cto.com/ers7591/1354421
