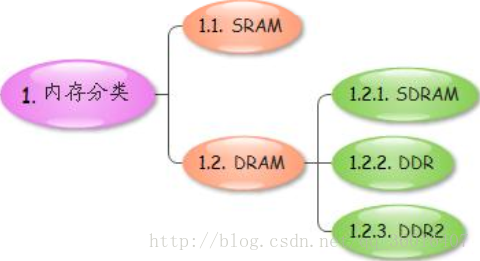

内存的分类

内存由于具备访问速度快，访问方式简单等优点，成为了PC或者是嵌入式硬件平台上不可或缺的元件。在开始学习如何使用内存之前，非常有必要先了解一下内存的分类：



DRAM：它的基本原件是小电容，电容可以在两个极板上保留电荷，但是需要定期的充电（刷新），否则数据会丢失。缺点：由于要定期刷新存储介质，存取速度较慢。

SRAM：它是一种具有静止存取功能的内存，不需要定期刷新电路就能保存它内部存储的数据。其优点：存取速度快; 但是缺点是：功耗大，成本高。常用作存储容量不高，但存取速度快的场合，比如stepping stone。

在嵌入式硬件体系中，除了CPU内部的“垫脚石”采用SRAM外，板载内存一般会采用DRAM，而DRAM又可以分为SDRAM，DDR，DDR2等。

SDRAM(Synchronous Dynamic Random AccessMemory)：同步动态随机存储器：
同步： 内存工作需要有同步时钟，内部的命令的发送与数据的传输都以该时钟为基准。
动态：存储阵列需要不断的刷新来保证数据不丢失。
随机：是指数据不是线性依次存储，而是自由指定地址进行数据读写。

DDR (Double Data Rate SDRAM)，即“双倍速率同步动态随机存储器”。与早期的SDRAM相比，DDR 除了可以在时钟脉冲的上升沿传输数据，还可以在下降沿传输信号，这意味着在相同的工作频率下，DDR 的理论传输速率为SDRAM的两倍。DDR2 则在DDR 的基础上再次进行了改进，使得数据传输速率在DDR 的基础上再次翻倍。



内存的内部结构

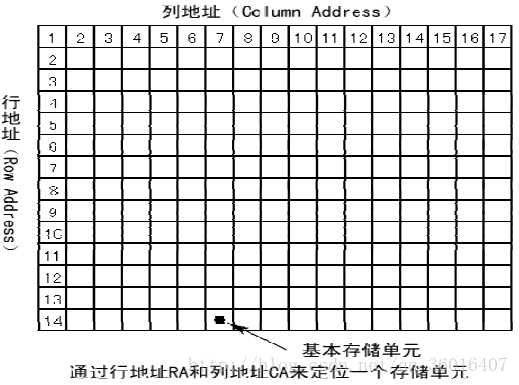

表结构：

内存的内部如同表格,数据就存放在每个单元格中。数

据读写时，先指定行号(行地址)，再指定列号(列地

址) ，我们就可以准确地找到所需要的单元格。而这张表格的称为：Logical Bank(L-Bank)。

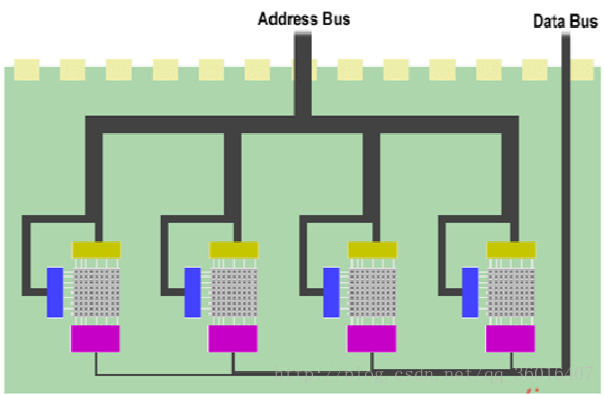

由于技术、成本等原因，一块内存不可能把所有的单元格都做到一个L-Bank，现在内存内部基本都会分割成4个L-Bank。



需要向芯片提供以下3个信息来做到寻址：

1、L-Bank选择信号

2、行地址

3、列地址

OK6410开发板上的内存资源：

128M字节Mobile DDR内存。

2片KSX51163PC芯片：

每一片为：32M*16，总共128M

上面的16有两重含义：1、每个内存单元的大小为16位； 2、内存芯片的数据宽度为16位。ARM芯片的数据线为32位，剩下的16位连入另一个内存芯片。



4 * 2^13 * 2^10 = 32M



2440内存初始化

2440开发板配置的是SDRAM内存。

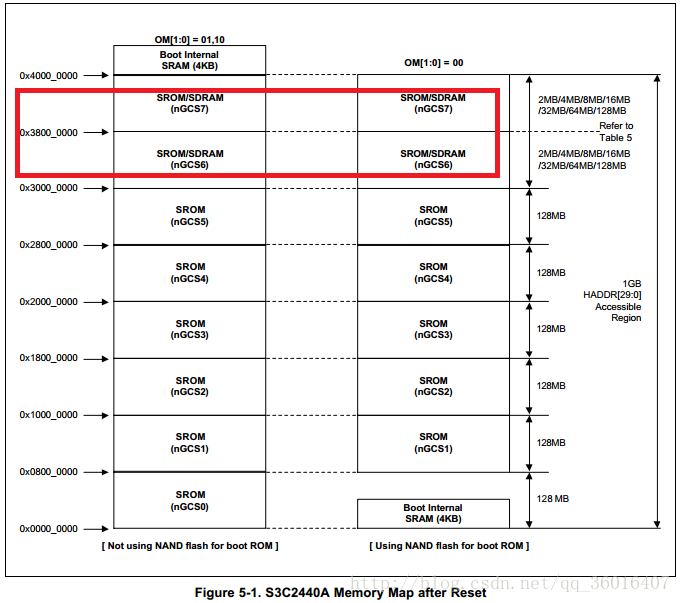

S3c2440芯片对外提供的引脚上，只给出了27根地址线Addr[0:26]。单靠芯片上的 27 根引脚，它只能访问128M 的外设空间。

为了扩大外设的访问范围，S3c2440芯片又提供了8个片选信号nGCS0~nGCS7。当某个片选信号nGCSx有效时，则可以通过27根地址线去访问对应这个片选的128MB空间。由于有8个片选，所以2440芯片能访问的外设空间总共为8*128MB=1GB。而1G (0x40000000)以上的空间，则安排给了2440内部的寄存器，访问这些内部的寄存器，则是通过32位的处理器内部总线来完成的。



一般把内存放置在片选6和片选7的位置，因此编写程序时，内存的起始地址为0x30000000。

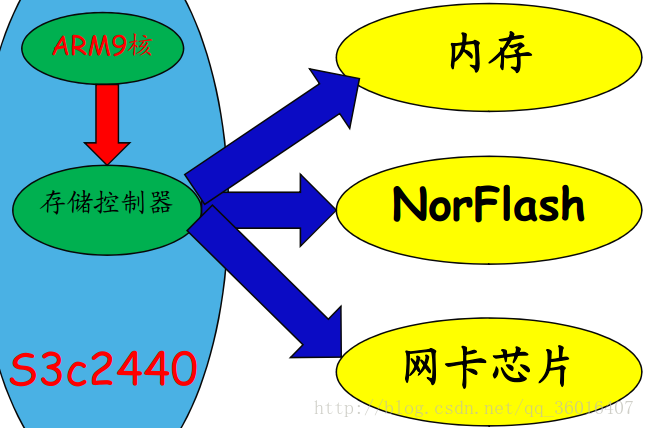

对于某一个地址，首先有存储控制器进行分解，然后对相应的存储设备进行操作。因此，对内存的初始化，其实就是对存储控制器的初始化。

初始化存储寄存器：（mini2440开发板）

#define mem_contrl 0x48000000
init_sdram:
    ldr r0, =mem_contrl
    add r3, r0, #4*13 @最后一个地址
    adrl r1, mem_data

0:
    ldr r2, [r1], #4 @加载并且更新地址
    str r2, [r0], #4 @存储并且更新地址
    cmp r0, r3
    bne 0b           @不等于就跳到分支
    mov pc, lr

mem_data:
    .long 0x22000000
    .long 0x00000700
    .long 0x00000700
    .long 0x00000700
    .long 0x00000700
    .long 0x00000700
    .long 0x00000700
    .long 0x00018001
    .long 0x00018001
    .long 0x008c04f5
    .long 0x000000b1
    .long 0x00000030
    .long 0x00000030



6410内存初始化

6410开发板配置的是DDR内存。

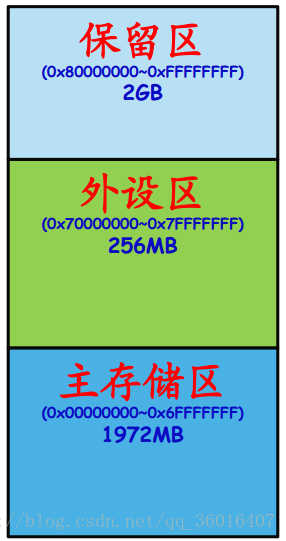

S3C6410处理器拥32位地址总线，其寻址空间为4GB。其中高2GB为保留区，低2GB区域又可划分为两部分：主存储区和外设区。



保留区没有使用。外设区放置6410芯片中的寄存器，访问这些内部寄存器就通过这些地址。主存储区

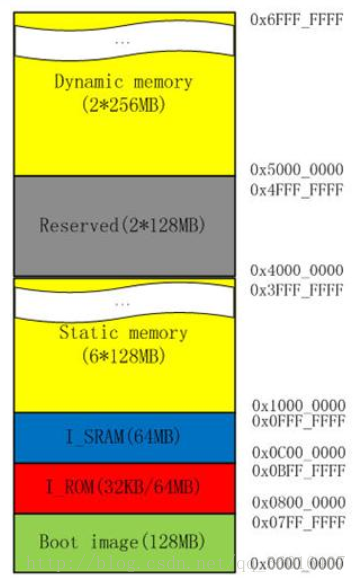

主存储区的划分：



boot启动镜像区：

这个区域的作用正如它的名字所述，是用来启动ARM系统的。但是这个区域并没有固定的存储 介质与之对应。而是通过修改启动选项，把不同的启动介质映射到该区域。比如说选择了IROM 启动方式后，就把IROM映射到该区域。

内部存储区：

这个区域对应着内部的内存地址，iROM和SRAM都是分布在这个区间。0x08000000~0x0bffffff对应着内部ROM，但是IROM实际只有32KB，选择从IROM启动的时候，首先运行就是这里面的程序BL0，BL0这部分代码由三星固化。0x0c000000~0x0fffffff对应内部SRAM，实际就是8KB的Steppingstone。

静态存储区：

这个区域用于访问挂在外部总线上的设备，比如说NOR flash、oneNand等。这个区域被分割为6个bank，每个bank为128MB，数据宽度最大支持16bit，每个bank由片选Xm0CS[0]~Xm0CS[5] 选中。

动态存储区：

该区域从0x50000000~0x6fffffff，又分为2个区间，分别占256MB，可以片选Xm1CS[0]~Xm1CS[1]来进行着2个区间的选择。我们6410开发板上256MB的DDR内存就安排在这个区域，这也就是为什么6410的内存地址是从0x50000000开始的原因。

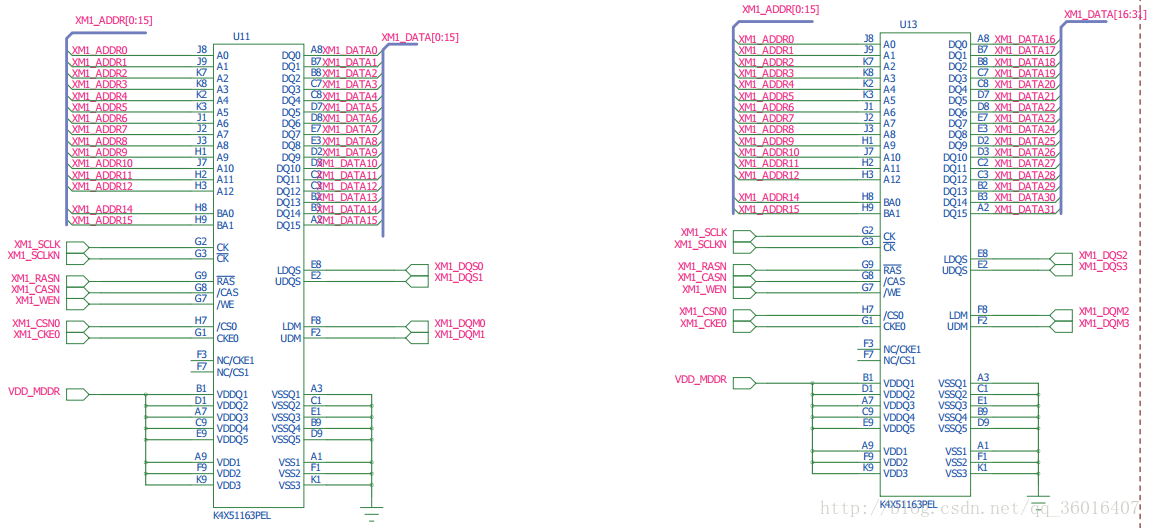

内存芯片的连接方式：


6410芯片手册中的存储控制器

芯片手册第5章，DRAM CONTROLLER

5.4节介绍了内存控制器初始化的流程。

uboot代码中的cpu\s3c64xx\s3c6410文件下的cpu_init.S文件下的标号mem _ ctrl _ asm _ init下的代码就是对存储控制器进行初始化的代码。

代码举例：（OK6410开发板）

.text
.global mem_init
mem_init:

    ldr r0, =0x7e00f120 @设置数据线
    mov r1, #0x8
    str r1, [r0]

    ldr r0, =0x7e001004  @make DRAM Controller enter ‘Config’ state
    mov r1, #0x4
    str r1, [r0]

    ldr r0, =0x7e001010  @鍒锋柊瀵勫瓨鍣ㄥ湴鍧€
    ldr r1, =( ( 7800 / ( 1000000000/133000000 ) + 1 ) )      @璁剧疆鍒锋柊鏃堕棿
    str r1, [r0]

    ldr r0, =0x7e001014  @CAS latency瀵勫瓨鍣?
    mov r1, #(3 << 1)
    str r1, [r0]

    ldr r0, =0x7e001018  @t_DQSS瀵勫瓨鍣?
    mov r1, #0x1
    str r1, [r0]

    ldr r0, =0x7e00101c  @T_MRD瀵勫瓨鍣?
    mov r1, #0x2
    str r1, [r0]

    ldr r0, =0x7e001020   @t_RAS瀵勫瓨鍣?
    ldr r1, =( ( 45 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001024   @t_RC瀵勫瓨鍣?
    ldr r1, =( ( 68 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001028   @t_RCD瀵勫瓨鍣?
    ldr r1, =( ( 23 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e00102c   @t_RFC瀵勫瓨鍣?
    ldr r1, =( ( 80 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001030   @t_RP瀵勫瓨鍣?
    ldr r1, =( ( 23 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001034   @t_rrd瀵勫瓨鍣?
    ldr r1, =( ( 15 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001038   @t_wr瀵勫瓨鍣?
    ldr r1, =( ( 15 / ( 1000000000 / 133000000 ) + 1 ) )
 @  ldr r2, [r0]
    str r1, [r0]

    ldr r0, =0x7e00103c   @t_wtr瀵勫瓨鍣?
    mov r1, #0x07
    str r1, [r0]

    ldr r0, =0x7e001040   @t_xp瀵勫瓨鍣?
    mov r1, #0x02
    str r1, [r0]

    ldr r0, =0x7e001044   @t_xsr瀵勫瓨鍣?
    ldr r1, =( ( 120 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e001048   @t_esr瀵勫瓨鍣?
    ldr r1, =( ( 120 / ( 1000000000 / 133000000 ) + 1 ) )
    str r1, [r0]

    ldr r0, =0x7e00100c   @鍐呭瓨鎺у埗閰嶇疆瀵勫瓨鍣?
    ldr r1, =0x00010012   @閰嶇疆鎺у埗鍣?
    str r1, [r0]

    ldr r0, =0x7e00104c   @32浣岲RAM閰嶇疆鎺у埗瀵勫瓨鍣?
    ldr r1, =0x0b45
    str r1, [r0]

    ldr r0, =0x7e001200   @鐗囬€夊瘎瀛樺櫒
    ldr r1, =0x150f8
    str r1, [r0]

    ldr r0, =0x7e001304   @鐢ㄦ埛閰嶇疆瀵勫瓨鍣?
    mov r1, #0x0
    str r1, [r0]

    ldr r0, =0x7e001008   @从这一步开始，初始化内存，设置mem_cmd为nop
    ldr r1, =0x000c0000
    str r1, [r0]

    ldr r1, =0x00000000   @‘Prechargeall’
    str r1, [r0]

    ldr r1, =0x00040000   @‘Autorefresh’2次
    str r1, [r0]
    str r1, [r0]

    ldr r1, =0x000a0000   @MRS
    str r1, [r0]

    ldr r1, =0x00080032   @Mode Reg
    str r1, [r0]

    ldr r0, =0x7e001004   @memc_cmd‘3’b000’
    mov r1, #0x0          @DRAM Controller enter ‘Ready’ state
    str r1, [r0]

check_dmc1_ready:         @检查内存状态 ‘2’b01’, which means'Ready’
    ldr r0, =0x7e001000
    ldr r1, [r0]
    mov r2, #0x3
    and r1, r1, r2
    cmp r1, #0x1
    bne check_dmc1_ready
    nop
    mov pc, lr

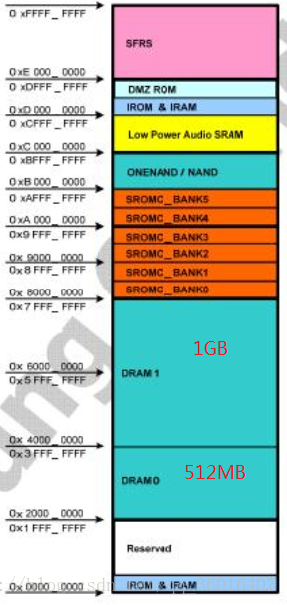

210内存初始化

210开发板配置的是DDR2内存。


内存起始地址为0x20000000

210开发板的内存通常采用8片或者4片128M*8bit芯片级联的办法。

代码举例（OK210开发板）

#define DMC_PHYCONTROL0 0xf0000018
#define DMC_PHYCONTROL1 0xf000001c
#define DMC_CONCONTROL  0xf0000000
#define DMC_MEMCONTROL  0xf0000004
#define DMC_MEMCONFIG0  0xf0000008
#define DMC_MEMCONFIG1  0xf000000c
#define DMC_PRECHCONFIG 0xf0000014
#define DMC_TIMINGAREF  0xf0000030
#define DMC_TIMINGROW   0xf0000034
#define DMC_TIMINGDATA  0xf0000038
#define DMC_TIMINGPOWER 0xf000003c
#define DMC_PHYSTATUS   0xf0000040
#define DMC_DIRECTCMD   0xf0000010
#define DMC_PWRDNCONFIG 0xf0000028

#define DMC0_MEMCONTROL         0x00202400
#define DMC0_MEMCONFIG_0        0x20F00313
#define DMC0_MEMCONFIG_1        0x00F00313

#define DMC0_TIMINGA_REF        0x00000618
#define DMC0_TIMING_ROW         0x2B34438A
#define DMC0_TIMING_DATA        0x24240000
#define DMC0_TIMING_PWR         0x0BDC0343

.globl mem_init
mem_init:
    @ step 2.1
    ldr r0, =DMC_PHYCONTROL0
    ldr r1, =0x00101000
    str r1, [r0]

    @ step 2.2
    ldr r0, =DMC_PHYCONTROL0
    ldr r1, =0x00101002
    str r1, [r0]

    @ step 4
    ldr r0, =DMC_PHYCONTROL0
    ldr r1, =0x00101003
    str r1, [r0]

    @ step 5
    ldr r0, =DMC_CONCONTROL
    ldr r1, =0x0FFF1350
    str r1, [r0]

    @ step 6
    ldr r0, =DMC_MEMCONTROL
    ldr r1, =DMC0_MEMCONTROL
    str r1, [r0]

    @ step 7
    ldr r0, =DMC_MEMCONFIG0
    ldr r1, =DMC0_MEMCONFIG_0
    str r1, [r0]

    @ step 8
    ldr r0, =DMC_PRECHCONFIG
    ldr r1, =0xFF000000
    str r1, [r0]

    @ step 9.1
    ldr r0, =DMC_TIMINGAREF
    ldr r1, =DMC0_TIMINGA_REF
    str r1, [r0]

    @ step 9.2
    ldr r0, =DMC_TIMINGROW
    ldr r1, =DMC0_TIMING_ROW
    str r1, [r0]

    @ step 9.3
    ldr r0, =DMC_TIMINGDATA
    ldr r1, =DMC0_TIMING_DATA
    str r1, [r0]

    @ step 9.4
    ldr r0, =DMC_TIMINGPOWER
    ldr r1, =DMC0_TIMING_PWR
    str r1, [r0]

    @ step 11
wait_lock:
    ldr r0, =DMC_PHYSTATUS
    ldr r1, [r0]
    and r2, r1, #0x4
    cmp r2, #0x4
    bne wait_lock

    @ step 14
    ldr r0, =DMC_DIRECTCMD
    ldr r1, =0x07000000
    str r1, [r0]

    @ step 16
    ldr r1, =0x01000000
    str r1, [r0]

    @ step 17
    ldr r1, =0x00020000
    str r1, [r0]

    @ step 18
    ldr r1, =0x00030000
    str r1, [r0]

    @ step 19
    ldr r1, =0x00010400
    str r1, [r0]

    @ step 20
    ldr r1, =0x00000542
    str r1, [r0]

    @ step 21
    ldr r1, =0x01000000
    str r1, [r0]

    @ step 22.1
    ldr r1, =0x05000000
    str r1, [r0]

    @ step 22.2
    ldr r1, =0x05000000
    str r1, [r0]

    @ step 23
    ldr r1, =0x00000442
    str r1, [r0]

    @ step 25.1
    ldr r1, =0x00010780
    str r1, [r0]

    @ step 25.2
    ldr r1, =0x00010400
    str r1, [r0]

    @ step 26, repeat step14~step25
    ldr r1, =0x07100000
    str r1, [r0]

    ldr r1, =0x01100000
    str r1, [r0]

    ldr r1, =0x00120000
    str r1, [r0]

    ldr r1, =0x00130000
    str r1, [r0]

    ldr r1, =0x00110400
    str r1, [r0]

    ldr r1, =0x00100542
    str r1, [r0]

    ldr r1, =0x01100000
    str r1, [r0]

    ldr r1, =0x05100000
    str r1, [r0]

    ldr r1, =0x05100000
    str r1, [r0]

    ldr r1, =0x00100442
    str r1, [r0]

    ldr r1, =0x00110780
    str r1, [r0]

    ldr r1, =0x00110400
    str r1, [r0]

    @ step 27
    ldr     r0, =DMC_CONCONTROL
    ldr r1, =0x0FF02030
    str r1, [r0]

    ldr     r0, =DMC_PWRDNCONFIG
    ldr r1, =0xFFFF00FF
    str r1, [r0]

    ldr     r0, =DMC_CONCONTROL
    ldr r1, =0x00202400
    str r1, [r0]

    mov pc, lr

DDR3内存的初始化过程在JEDEC有详细的介绍，我看的是Hynix的文档，内容大同小异。

不过初始化过程要对照着图片来看，细心点就能理解。



初始化过程如下：

1.首先上电（RESET#推荐保持在 0.2XVDD；其他的输入没有定义）。RESET#信号需要用稳定电源保持最少200us。在图中可以看出来，CKE需要在RESET#拉高之前被拉低，且最少维持10ns。



2. 在RESET#被拉高之后，需要等待500us直到CKE被拉高。在这段时间内，DRAM会开始内部状态的初始化，这个过程是独立于外部时钟完成的。



3.在CKE拉高之前，时钟（CK，CK#）必须开始且稳定至少10ns或5个tCK。图中可以看到一个tIS时间，这个时间是CKE关于时钟的setup时间，因为CKE是一个同步信号。在CKE拉高之前且使用tIS设定自己的同时，NOP和Deselect命令也必须registed。在Reset之后当CKE拉高，CKE就必须持续拉高直到初始化过程结束。图中可以看到CKE持续拉高到tDLLK和tZQinit都截止的时候。



4.在Reset#拉低的时候，DDR3 SDRAM的ODT一直保持高阻态。除此之外，ODT还在RESET#拉高到CKE变高这段时间维持了高阻态。在tIS之前，ODT的输入信号可能在一个未定义的状态。在CKE拉高之后，ODT的输入信号不会变化，一直处于LOW或者HIGH的状态。若是在MR1中设置打开了RTT_NOM，ODT输入信号会处于LOW状态。总的来看，ODT输入信号会维持不动直到初始化过程结束，直到tDLLK和tZQinit截止。



5. 在CKE拉高之后，在发送第一个MRS命令到load mode register之前，需要等待tXPR，这个时间是RESET CKE的exit时间。（tXPR公式： tXPR=Max（tXS，5x tCK））



6. 发送MRS命令给MR2（BA0,2=0 and BA1=1）



7. 发送MRS命令给MR3（BA2=0 and BA0,1=1）



8. 发送MRS命令给MR1 且激活DLL（发送DLL enable命令，需要A0=0，BA0=1且BA1,2=0）



9.发送MRS命令给MR0且 RESET DLL（发送DLL RESET命令，需要A8=1，BA0,1,2=0）



10. 发送ZQCL命令开始ZQ校准过程。



11. 等待tDLLK和tZQinit完成。



12. DDR3 SDRAM可以开始进行一般操作了。

我们编写C语言的时候需要给变量申请一块内存区域，当我们创建一个内存区域的时候，内存中的数据十有八九是乱七八糟的（因为其他代码用过后遗留的数据并没有及时清掉）

例如：



int main()
{
    char str[10];//分配的10个字节的内存可能被用过；
    printf("%s\n",str);//这个代码打印出来的可能就是乱码，因为printf的%s是“打印一直遇到'\0'"
    return 0;
}



那么，有什么方法可以解决呢？



这里有两种解决问题的方法：

第一种：使用memset函数为新申请的内存做初始化工作



memset(void*,要填充的数据,要填充的字节个数)





int main()
{
    char str[10];//编译器自动分配10个字节的内存大小
    memset(str,0,sizeof(str));//sizeof()计算字节大小
    printf("%s\n",str);
    return 0;
}





第二种：

char str[10] ={0}; 对于长度为10字节的这段内容全部填充为0。原理：int num[10]={6,8,5};//前三个分别填充6、8和5，之后都填充为0;



最后补充：

void *memset(void *str, int ch, size_t n);

函数解释：将str中前n个字节 （typedef unsigned int size_t ）用 ch 替换并返回 str 。memset：作用是在一段内存块中填充某个给定的值，它是对较大的结构体或数组进行清零操作的一种最快方法。

memset是计算机中C/C++语言函数。将s所指向的某一块内存中的前n个 字节的内容全部设置为ch指定的ASCII值， 第一个值为指定的内存地址，块的大小由第三个参数指定，这个函数通常为新申请的内存做初始化工作， 其返回值为指向s的指针。



1) malloc 函数： void *malloc(unsigned int size)






     在内存的动态分配区域中分配一个长度为size的连续空间，如果分配成功，则返回所分配内存空间的首地址，否则返回NULL，申请的内存不会进行初始化。
2）calloc 函数： void *calloc(unsigned int num, unsigned int size)
     按照所给的数据个数和数据类型所占字节数，分配一个 num * size 连续的空间。
    calloc申请内存空间后，会自动初始化内存空间为 0，但是malloc不会进行初始化，其内存空间存储的是一些随机数据。

3）realloc 函数： void *realloc(void *ptr, unsigned int size)
    动态分配一个长度为size的内存空间，并把内存空间的首地址赋值给ptr，把ptr内存空间调整为size。
    申请的内存空间不会进行初始化。

4）new是动态分配内存的运算符，自动计算需要分配的空间，在分配类类型的内存空间时，同时调用类的构造函数，对内存空间进行初始化，即完成类的初始化工作。动态分配内置类型是否自动初始化取决于变量定义的位置，在函数体外定义的变量都初始化为0，在函数体内定义的内置类型变量都不进行初始化。
  即如果是　　new()就会初始化，如果是new []不会。 因为前者有函数符号()
