  • dpdk kni流程梳理和分析

    千次阅读 2019-03-12 19:22:21
    研究knidpdk中的api如何使用 探究dpdk kni的实现原理 一、KNIDPDK报文处理中,有些报文需要发送到内核协议栈进行处理,如GTP-C控制报文 如果报文数量较少,可以使用内核提供的TAP/TUN设备,但是鉴于这种...

    学习新东西,首先问自己三个问题

    kni是什么?

    使用kni能解决什么问题?或者带来什么好处?

    研究kni在dpdk中的api如何使用

    探究dpdk kni的实现原理



    一、KNI

    在DPDK报文处理中,有些报文需要发送到内核协议栈进行处理,如GTP-C控制报文

    如果报文数量较少,可以使用内核提供的TAP/TUN设备,但是鉴于这种设备使用的系统调用的方式,还涉及到copy_to_user()copy_from_user()的开销,因此,提供了KNI接口用于改善用户态和内核态间报文的处理效率。

    再来看下官网的诠释

    The DPDK Kernel NIC Interface (KNI) allows userspace applications access to the Linux* control plane.



    二、使用KNI的优势

    比 Linux TUN/TAP interfaces的操作快(通过取消系统调用copy_to_user()/copy_from_user())。

    允许使用Linux标准网络工具ethtool, ifconfig和tcpdump管理DPDK端口。

    允许端口使用内核网络协议栈。



    三、kni例子分析

    例子程序位于examples/kni目录

    3.1 主逻辑函数main_loop

    定位到main_loop逻辑处理函数

    static int
    main_loop(__rte_unused void *arg)
    {
    	uint16_t i;
    	int32_t f_stop;
    	const unsigned lcore_id = rte_lcore_id();
    	enum lcore_rxtx {
    		LCORE_NONE,
    		LCORE_RX,
    		LCORE_TX,
    		LCORE_MAX
    	};
    	enum lcore_rxtx flag = LCORE_NONE;

        //遍历设备列表,判断当前的lcore是负责rx还是tx
    	RTE_ETH_FOREACH_DEV(i) {
    		if (!kni_port_params_array[i])
    			continue;
    		if (kni_port_params_array[i]->lcore_rx == (uint8_t)lcore_id) {
    			flag = LCORE_RX;
    			break;
    		} else if (kni_port_params_array[i]->lcore_tx ==
    						(uint8_t)lcore_id) {
    			flag = LCORE_TX;
    			break;
    		}
    	}

        //如果是接收数据,则循环调用kni_ingress,直到f_stop被设置为true跳出循环
    	if (flag == LCORE_RX) {
    		RTE_LOG(INFO, APP, "Lcore %u is reading from port %d\n",
    					kni_port_params_array[i]->lcore_rx,
    					kni_port_params_array[i]->port_id);
    		while (1) {
    			f_stop = rte_atomic32_read(&kni_stop);
    			if (f_stop)
    				break;
    			kni_ingress(kni_port_params_array[i]);
    		}
    	}
        //如果是发送数据,则循环调用kni_egress,直到f_stop被设置为true跳出循环
        else if (flag == LCORE_TX) {
    		RTE_LOG(INFO, APP, "Lcore %u is writing to port %d\n",
    					kni_port_params_array[i]->lcore_tx,
    					kni_port_params_array[i]->port_id);
    		while (1) {
    			f_stop = rte_atomic32_read(&kni_stop);
    			if (f_stop)
    				break;
    			kni_egress(kni_port_params_array[i]);
    		}
    	} else
    		RTE_LOG(INFO, APP, "Lcore %u has nothing to do\n", lcore_id);

    	return 0;
    }

    步骤如下:

    获取配置,判断当前lcore是负责rx还是tx

    如果lcore负责rx,则死循环调用接口kni_ingress进行报文的收取。

    如果lcore负责tx,则死循环调用接口kni_egress进行报文的发送。

    因为一个lcore只能负责一个死循环,所以最好给rx和tx都分配一个lcore去执行,不然容易出问题



    kni的功能也是分为用户态KNI和内核态KNI两部分的

    用户态的KNI代码在lib\librte_kni目录下

    内核态的KNI代码在kernel/linux/kni目录下



    3.2 通过KNI网口发送数据包给内核协议栈

    疑惑1:数据如何从dpdk网口通过KNI网口发送给内核协议栈?

    /**
     * Interface to burst rx and enqueue mbufs into rx_q
     */
    static void
    kni_ingress(struct kni_port_params *p)
    {
    	uint8_t i;
    	uint16_t port_id;
    	unsigned nb_rx, num;
    	uint32_t nb_kni;
    	struct rte_mbuf *pkts_burst[PKT_BURST_SZ];

    	if (p == NULL)
    		return;

    	nb_kni = p->nb_kni;
    	port_id = p->port_id;
    	for (i = 0; i < nb_kni; i++) {
    		/* Burst rx from eth */
    		nb_rx = rte_eth_rx_burst(port_id, 0, pkts_burst, PKT_BURST_SZ);
    		if (unlikely(nb_rx > PKT_BURST_SZ)) {
    			RTE_LOG(ERR, APP, "Error receiving from eth\n");
    			return;
    		}
    		/* Burst tx to kni */
    		num = rte_kni_tx_burst(p->kni[i], pkts_burst, nb_rx);
    		kni_stats[port_id].rx_packets += num;

    		rte_kni_handle_request(p->kni[i]);
    		if (unlikely(num < nb_rx)) {
    			/* Free mbufs not tx to kni interface */
    			kni_burst_free_mbufs(&pkts_burst[num], nb_rx - num);
    			kni_stats[port_id].rx_dropped += nb_rx - num;
    		}
    	}
    }

    nb_rx = rte_eth_rx_burst(port_id, 0, pkts_burst, PKT_BURST_SZ);

    从dpdk网口批量读取数据到mbuf数组中,示例中是pkts_burst



    用户态KNI处理流程

    num = rte_kni_tx_burst(p->kni[i], pkts_burst, nb_rx);

    将pkts_burst中的mbuf报文批量发送给kni接口

    unsigned
    rte_kni_tx_burst(struct rte_kni *kni, struct rte_mbuf **mbufs, unsigned num)
    {
    	void *phy_mbufs[num];
    	unsigned int ret;
    	unsigned int i;
        //记住这里传递的都是指向mbuf的指针

        //指向mubuf的地址是虚拟地址,这里转换成物理地址
    	for (i = 0; i < num; i++)
    		phy_mbufs[i] = va2pa(mbufs[i]);

        //将物理地址投递到kni->rx_q队列上
    	ret = kni_fifo_put(kni->rx_q, phy_mbufs, num);

    	/* Get mbufs from free_q and then free them */
    	kni_free_mbufs(kni);

    	return ret;
    }
    static void
    kni_free_mbufs(struct rte_kni *kni)
    {
    	int i, ret;
    	struct rte_mbuf *pkts[MAX_MBUF_BURST_NUM];

    	ret = kni_fifo_get(kni->free_q, (void **)pkts, MAX_MBUF_BURST_NUM);
    	if (likely(ret > 0)) {
    		for (i = 0; i < ret; i++)
    			rte_pktmbuf_free(pkts[i]);
    	}
    }

     kni_free_mbufs函数从kni->free_q队列上获取要释放的元素,然后调用rte_pktmbuf_free函数进行释放内存资源

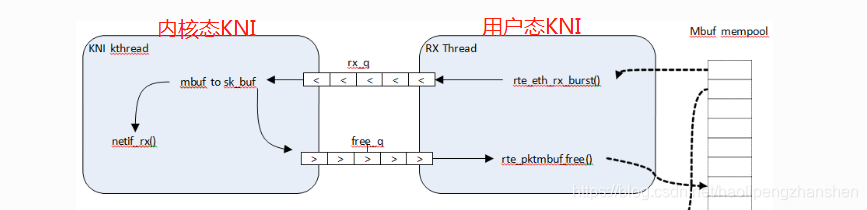

    如果有点懵逼的话,我们来看图说话

    在用户态KNI做了两件事
    1.将mbuf投递到kni->rx_q接收队列上

    2.批量从kni->free_q队列上取元素,将内存归还给内存池



    内核态KNI处理流程

    我们已经将数据mbuf投递到kni->rx_q队列中,那么谁来将kni->rx_q队列上的数据写入内核网络协议栈上呢?

    kni_ioctl -> kni_ioctl_create

    在kni_ioctl_create函数中会创建struct kni_dev结构体变量,并给它的成员赋值

    kni = netdev_priv(net_dev);

        kni->net_dev = net_dev;
        kni->group_id = dev_info.group_id;
        kni->core_id = dev_info.core_id;
        strncpy(kni->name, dev_info.name, RTE_KNI_NAMESIZE);

        /* Translate user space info into kernel space info */
        kni->tx_q = phys_to_virt(dev_info.tx_phys);
        kni->rx_q = phys_to_virt(dev_info.rx_phys);
        kni->alloc_q = phys_to_virt(dev_info.alloc_phys);
        kni->free_q = phys_to_virt(dev_info.free_phys);

        kni->req_q = phys_to_virt(dev_info.req_phys);
        kni->resp_q = phys_to_virt(dev_info.resp_phys);
        kni->sync_va = dev_info.sync_va;
        kni->sync_kva = phys_to_virt(dev_info.sync_phys);

        kni->mbuf_size = dev_info.mbuf_size;

    然后调用ret = kni_run_thread(knet, kni, dev_info.force_bind);



    划重点!

    划重点!

    划重点!

    kni_run_thread是内核态要开启内核线程来接收所有kni设备上的数据

    kni_run_thread函数如下

    static int
    kni_run_thread(struct kni_net *knet, struct kni_dev *kni, uint8_t force_bind)
    {
    	/**
    	 * Create a new kernel thread for multiple mode, set its core affinity,
    	 * and finally wake it up.
    	 */
    	if (multiple_kthread_on) {
    		kni->pthread = kthread_create(kni_thread_multiple,
    			(void *)kni, "kni_%s", kni->name);
    		if (IS_ERR(kni->pthread)) {
    			kni_dev_remove(kni);
    			return -ECANCELED;
    		}

    		if (force_bind)
    			kthread_bind(kni->pthread, kni->core_id);
    		wake_up_process(kni->pthread);
    	} else {
            //加mutex锁
    		mutex_lock(&knet->kni_kthread_lock);

    		if (knet->kni_kthread == NULL) {
                //创建内核线程
    			knet->kni_kthread = kthread_create(kni_thread_single,
    				(void *)knet, "kni_single");
    			if (IS_ERR(knet->kni_kthread)) {
    				mutex_unlock(&knet->kni_kthread_lock);
    				kni_dev_remove(kni);
    				return -ECANCELED;
    			}

                //设置内核线程的亲和性
    			if (force_bind)
    				kthread_bind(knet->kni_kthread, kni->core_id);
                //唤醒内核线程
    			wake_up_process(knet->kni_kthread);
    		}

            //解mutex锁
    		mutex_unlock(&knet->kni_kthread_lock);
    	}

    	return 0;
    }

    小伙伴们可能疑问,这里的single和multiple模式是什么意思

    参考官网链接:https://doc.dpdk.org/guides/prog_guide/kernel_nic_interface.html

    在加载kni模块时,可以设置它的内核线程模式

    insmod kmod/rte_kni.ko kthread_mode=single
    insmod kmod/rte_kni.ko kthread_mode=multiple

    single模式:只在内核侧创建一个内核线程,来接收所有kni设备上的数据包,一个线程 vs 所有kni设备

    multiple模式为每个kni接口创建一个内核线程,用来接收数据包,一个线程 vs 一个kni设备

    dpdk在加载kni模块时,默认是采用的single模式,同时还可以为此内核线程设置cpu亲和性



    kni_thread_single线程函数

    static int
    kni_thread_single(void *data)
    {
    	struct kni_net *knet = data;
    	int j;
    	struct kni_dev *dev;

    	while (!kthread_should_stop()) {
    		down_read(&knet->kni_list_lock);
    		for (j = 0; j < KNI_RX_LOOP_NUM; j++) {
    			list_for_each_entry(dev, &knet->kni_list_head, list) {
                    //调用kni_net_rx将数据发往内核
    				kni_net_rx(dev);
    				kni_net_poll_resp(dev);
    			}
    		}
    		up_read(&knet->kni_list_lock);
    #ifdef RTE_KNI_PREEMPT_DEFAULT
    		/* reschedule out for a while */
    		schedule_timeout_interruptible(
    			usecs_to_jiffies(KNI_KTHREAD_RESCHEDULE_INTERVAL));
    #endif
    	}

    	return 0;
    }

     转到kni_net_rx函数

    /* rx interface */
    void
    kni_net_rx(struct kni_dev *kni)
    {
    	/**
    	 * It doesn't need to check if it is NULL pointer,
    	 * as it has a default value
    	 */
    	(*kni_net_rx_func)(kni);
    }

     内部调用回调函数kni_net_rx_func

    /* kni rx function pointer, with default to normal rx */
    static kni_net_rx_t kni_net_rx_func = kni_net_rx_normal;

    默认情况下kni_net_rx_func回调函数注册为kni_net_rx_normal

    /*
     * RX: normal working mode
     */
    static void
    kni_net_rx_normal(struct kni_dev *kni)
    {
    	uint32_t ret;
    	uint32_t len;
    	uint32_t i, num_rx, num_fq;
    	struct rte_kni_mbuf *kva;
    	void *data_kva;
    	struct sk_buff *skb;
    	struct net_device *dev = kni->net_dev;

    	/* Get the number of free entries in free_q */
        /*获取kni->free_q队列上有无空闲位置,如果已满则丢弃数据包*/
    	num_fq = kni_fifo_free_count(kni->free_q);
    	if (num_fq == 0) {
    		/* No room on the free_q, bail out */
    		return;
    	}

    	/* Calculate the number of entries to dequeue from rx_q */
    	num_rx = min_t(uint32_t, num_fq, MBUF_BURST_SZ);

    	/* Burst dequeue from rx_q */
        /* 从kni->rx_q中弹出元素*/
    	num_rx = kni_fifo_get(kni->rx_q, kni->pa, num_rx);
    	if (num_rx == 0)
    		return;

    	/* Transfer received packets to netif */
    	for (i = 0; i < num_rx; i++) {
    		kva = pa2kva(kni->pa[i]);
    		len = kva->pkt_len;
    		data_kva = kva2data_kva(kva);
    		kni->va[i] = pa2va(kni->pa[i], kva);

            /* 从内存申请skb */
    		skb = dev_alloc_skb(len + 2);
    		if (!skb) {
    			/* Update statistics */
    			kni->stats.rx_dropped++;
    			continue;
    		}

    		/* Align IP on 16B boundary */
    		skb_reserve(skb, 2);

            /* 如果只有一个mbuf segment段,则直接拷贝,如果是多个segment段,则分批拷贝*/
    		if (kva->nb_segs == 1) {
    			memcpy(skb_put(skb, len), data_kva, len);
    		} else {
    			int nb_segs;
    			int kva_nb_segs = kva->nb_segs;

    			for (nb_segs = 0; nb_segs < kva_nb_segs; nb_segs++) {
    				memcpy(skb_put(skb, kva->data_len),
    					data_kva, kva->data_len);

    				if (!kva->next)
    					break;

    				kva = pa2kva(va2pa(kva->next, kva));
    				data_kva = kva2data_kva(kva);
    			}
    		}

            /*skb结构体的赋值*/
    		skb->dev = dev;
    		skb->protocol = eth_type_trans(skb, dev);
    		skb->ip_summed = CHECKSUM_UNNECESSARY;

    		/* Call netif interface 重点*/
    		netif_rx_ni(skb);

    		/* Update statistics */
    		kni->stats.rx_bytes += len;
    		kni->stats.rx_packets++;
    	}

    	/* Burst enqueue mbufs into free_q */
        /*将使用后的mbuf指针加入到kni->free_q队列中,等待用户态KNI来进行释放*/
    	ret = kni_fifo_put(kni->free_q, kni->va, num_rx);
    	if (ret != num_rx)
    		/* Failing should not happen */
    		pr_err("Fail to enqueue entries into free_q\n");
    }

    流程如下

    1.从kni->free_q队列上获取空闲位置为num_fq,队列已满,则丢弃该数据包

    2.从kni->rx_q上取得num_rx个元素

    3.内核申请skb,将mbuf指针指向的数据内容拷贝到skb中,并对skb结构体成员进行赋值操作

    4.调用netif_rx_ni将skb传递到内核网络协议栈中

    5.将使用后的kni->va投递到kni->free_q队列中,等待用户态KNI进行释放



    而最前面的rte_kni_handle_request是什么作用呢?

    rte_kni_handle_requestkni->req_q拿到request,然后根据修改mtu或者设置接口的命令做相应的操作,最后将response放回kni->resp_q



    3.3 kni_egress函数

    kni_egress函数中调用rte_kni_rx_burst从KNI网口中取数据,然后调用rte_eth_tx_burst发送给dpdk网口

    unsigned
    rte_kni_rx_burst(struct rte_kni *kni, struct rte_mbuf **mbufs, unsigned num)
    {
    	unsigned ret = kni_fifo_get(kni->tx_q, (void **)mbufs, num);

    	/* If buffers removed, allocate mbufs and then put them into alloc_q */
    	if (ret)
    		kni_allocate_mbufs(kni);

    	return ret;
    }

    从kni->tx_q队列取元素到mbufs指向的数组中,如果能够取到元素,则调用kni_allocate_mbufs

    static void
    kni_allocate_mbufs(struct rte_kni *kni)
    {
    	int i, ret;
    	struct rte_mbuf *pkts[MAX_MBUF_BURST_NUM];
    	void *phys[MAX_MBUF_BURST_NUM];
    	int allocq_free;

    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, pool) !=
    			 offsetof(struct rte_kni_mbuf, pool));
    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, buf_addr) !=
    			 offsetof(struct rte_kni_mbuf, buf_addr));
    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, next) !=
    			 offsetof(struct rte_kni_mbuf, next));
    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, data_off) !=
    			 offsetof(struct rte_kni_mbuf, data_off));
    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, data_len) !=
    			 offsetof(struct rte_kni_mbuf, data_len));
    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, pkt_len) !=
    			 offsetof(struct rte_kni_mbuf, pkt_len));
    	RTE_BUILD_BUG_ON(offsetof(struct rte_mbuf, ol_flags) !=
    			 offsetof(struct rte_kni_mbuf, ol_flags));

    	/* Check if pktmbuf pool has been configured */
    	/*检测kni->pktmbuf_pool是否已经配置*/
    	if (kni->pktmbuf_pool == NULL) {
    		RTE_LOG(ERR, KNI, "No valid mempool for allocating mbufs\n");
    		return;
    	}

    	//判断kni->alloc_q队列上还需要申请多少内存资源
    	allocq_free = (kni->alloc_q->read - kni->alloc_q->write - 1) \
    			& (MAX_MBUF_BURST_NUM - 1);
    	for (i = 0; i < allocq_free; i++) {
    		/*从内存池申请内存资源*/
    		pkts[i] = rte_pktmbuf_alloc(kni->pktmbuf_pool);
    		if (unlikely(pkts[i] == NULL)) {
    			/* Out of memory */
    			RTE_LOG(ERR, KNI, "Out of memory\n");
    			break;
    		}
    		//申请到的内存是虚拟地址,将其转换为物理地址,内核才能进行操作
    		phys[i] = va2pa(pkts[i]);
    	}

    	/* No pkt mbuf allocated */
    	if (i <= 0)
    		return;

    	//将申请的内存投递到kni->alloc_q队列中
    	ret = kni_fifo_put(kni->alloc_q, phys, i);

    	/* Check if any mbufs not put into alloc_q, and then free them */
    	if (ret >= 0 && ret < i && ret < MAX_MBUF_BURST_NUM) {
    		int j;

    		for (j = ret; j < i; j++)
    			rte_pktmbuf_free(pkts[j]);
    	}
    }

    上面是从kni->tx_q队列取数据,那么谁王kni->tx_q投递数据呢?

    net_device_ops结构体的ndo_start_xmit回调函数注册为kni_net_tx

    static int
    kni_net_tx(struct sk_buff *skb, struct net_device *dev)
    {
    	//检测tx_q队列中空闲位置,和alloc_q队列中的元素
    	if (kni_fifo_free_count(kni->tx_q) == 0 ||
    			kni_fifo_count(kni->alloc_q) == 0) {
    		/**
    		 * If no free entry in tx_q or no entry in alloc_q,
    		 * drops skb and goes out.
    		 */
    		goto drop;
    	}

    	/* dequeue a mbuf from alloc_q */
    	/* 从alloc_q队列取出一个mbuf到pkt_pa*/
    	ret = kni_fifo_get(kni->alloc_q, &pkt_pa, 1);
    	if (likely(ret == 1)) {
    		void *data_kva;

    		pkt_kva = pa2kva(pkt_pa);
    		data_kva = kva2data_kva(pkt_kva);
    		pkt_va = pa2va(pkt_pa, pkt_kva);

    		/*skb -> mbuf*/
    		len = skb->len;
    		memcpy(data_kva, skb->data, len);
    		if (unlikely(len < ETH_ZLEN)) {
    			memset(data_kva + len, 0, ETH_ZLEN - len);
    			len = ETH_ZLEN;
    		}
    		pkt_kva->pkt_len = len;
    		pkt_kva->data_len = len;

    		/* enqueue mbuf into tx_q */
    		ret = kni_fifo_put(kni->tx_q, &pkt_va, 1);
    		if (unlikely(ret != 1)) {
    			/* Failing should not happen */
    			pr_err("Fail to enqueue mbuf into tx_q\n");
    			goto drop;
    		}
    	} else {
    		/* Failing should not happen */
    		pr_err("Fail to dequeue mbuf from alloc_q\n");
    		goto drop;
    	}

    	/* Free skb and update statistics */
    	dev_kfree_skb(skb);
    	kni->stats.tx_bytes += len;
    	kni->stats.tx_packets++;

    	return NETDEV_TX_OK;

    drop:
    	/* Free skb and update statistics */
    	dev_kfree_skb(skb);
    	kni->stats.tx_dropped++;

    	return NETDEV_TX_OK;
    }



    展开全文
  • DPDK KNI 接口1

    2019-07-20 22:25:00
    参考文献:  DPDK官网 ...........................................................................................................................................DPDK Kernel NIC Interface(KNI)允...

    参考文献:

      DPDK官网

    ........................................................................................................................................一. DPDK KNI 作用

    DPDK Kernel NIC Interface(KNI)允许用户空间应用程序访问Linux *控制面。

    使用DPDK KNI的好处是:

    • 比现有的Linux TUN / TAP接口更快(通过消除系统调用和copy_to_user()/copy_from_user()操作)。
    • 允许使用标准Linux网络工具(如ethtool,ifconfig和tcpdump)管理DPDK端口。
    • 允许与内核网络堆栈的接口。

    使用DPDK内核NIC接口的应用程序的组件如图所示。

    Figure 21-1 Components of a DPDK KNI Application





    KNI内核可加载模块支持两种类型的设备:

    • 其他设备:
      • 创建网络设备(通过ioctl调用)。
      • 维护所有KNI实例共享的内核线程上下文(模拟网络驱动程序的RX端)。
      • 对于单内核线程模式,维护所有KNI实例共享的内核线程上下文(模拟网络驱动程序的RX端)。
      • 对于多个内核线程模式,为每个KNI实例(模拟新驱动程序的RX侧)维护一个内核线程上下文。

    网络设备:

      • 通过实现由struct net_device定义的诸如netdev_ops,header_ops,ethtool_ops之类的几个操作提供的Net功能,包括支持DPDK mbufs和FIFO。
      • 接口名称由用户空间提供。 MAC地址可以是真正的NIC MAC地址或随机



    DPDK缓冲区流
      为了最小化在内核空间中运行的DPDK代码的数量,mbuf mempool仅在用户空间中进行管理。内核模块可以感知mbufs,但是所有mbuf分配和释放操作将仅由DPDK应用程序处理。



    • Figure 21-2 Packet Flow via mbufs in the DPDK KNI

    转载于:https://www.cnblogs.com/mysky007/p/11219593.html

    展开全文
  • DPDK kni创建要先于port开启1. DPDK kni创建使用API:- rte_kni_init- rte_kni_alloc2. DPDK port开启使用API:- rte_eth_dev_start先创建kni口再开启port, 顺序不能颠倒,否则可能引起如下问题:- 即使配置指定".hw_...

    DPDK kni创建要先于port开启

    1. DPDK kni创建使用API:
    - rte_kni_init
    - rte_kni_alloc

    2. DPDK port开启使用API:
    - rte_eth_dev_start

    先创建kni口再开启port, 顺序不能颠倒,否则可能引起如下问题:

    - 即使配置指定".hw_vlan_strip = 1" rx vlan offload仍无效
    - 还有可能port不能正常接收包
    注意!注意!

    转载于:https://www.cnblogs.com/mull/p/9566671.html

    展开全文
  • DPDK kni接口说明

    2017-05-26 22:47:00
    DPDK KNI接口的说明 前言:在DPDK报文处理中,有些报文需要发送到内核协议栈进行处理,如GTP-C控制报文,如果报文数量较少,可以使用内核提供的TAP/TUN设备,但是鉴于这种设备使用的系统调用的方式,还涉及到copy_...

    DPDK KNI接口的说明


    前言:在DPDK报文处理中,有些报文需要发送到内核协议栈进行处理,如GTP-C控制报文,如果报文数量较少,可以使用内核提供的TAP/TUN设备,但是鉴于这种设备使用的系统调用的方式,还涉及到copy_to_user()copy_from_user()的开销,因此,提供了KNI接口用于改善用户态和内核态间报文的处理效率。

    KNI实现组成

    KNI的实现由两部分组成,内核态的模块和用户态的模块。通过创建kni接口上下文,在内核态和用户态之间使用队列的方式,传递数据包的指针,从而避免了拷贝。


    对于每个接口,要创建4个队列,实际的代码实现中,由于要支持一些工具的操作,如ifconfig的配置等,又创建了两个队列---m_req_qm_resp_q;请求队列和回应队列用于配置。

    使用KNI接口上下文的方式,大概是因为内核态和用户态的地址空间不一致。所以要进行地址的转换。

    KNI的使用解析

    在使用解析这节,以例子中的代码进行说明:整体上,main.c仍旧遵循着DPDK的使用格局

    • 1.进行EAL层的初始化
    • 2.解析DPDK和应用层的参数
    • 3.分配报文的mempool,为接收报文做准备
    • 4.初始化以及启动接口
    • 5.启动各个核上的线程
    • 6.等待线程退出,进行最后的处理。

    重点说明一下第4步,初始化和启动接口。其他的部分没有差别。

    /* Initialize KNI subsystem */
    init_kni();

    /* Initialise each port */
    for (port = 0; port < nb_sys_ports; port++) {
        /* Skip ports that are not enabled */
        if (!(ports_mask & (1 << port)))
            continue;
        init_port(port);

        if (port >= RTE_MAX_ETHPORTS)
            rte_exit(EXIT_FAILURE, "Can not use more than "
                "%d ports for kni\n", RTE_MAX_ETHPORTS);

        kni_alloc(port);
    }

    从上面可以看出,主要的接口初始化包括了KNI的部分,在init_port()部分,和别的工程并没有什么不同(设置接口,设置队列,启动接口),所以这次重点看一下关于KNI部分的两个函数---init_kni()kni_alloc()

    首先来看init_kni(),这个函数主要对kni设备对应的queue等进行分配,需要注意的是一个物理接口可以对应1个或者多个kni设备,通过在命令行中配置,但推荐每个物理接口对应一个KNI设备,在文档上有如下的解释:

    For a physical NIC port, one thread reads from the port and writes to KNI devices, and another thread reads from KNI devices and writes the data unmodified to the physical NIC port. It is recommended to configure one KNI device for each physical NIC port. If configured with more than one KNI devices for a physical NIC port, it is just for performance testing

    所以,在init_kni()中通过nb_lcore_k标志先判断了kni接口的数量

    /* Calculate the maximum number of KNI interfaces that will be used */
        for (i = 0; i < RTE_MAX_ETHPORTS; i++) {
            if (kni_port_params_array[i]) {
                num_of_kni_ports += (params[i]->nb_lcore_k ?
                    params[i]->nb_lcore_k : 1);
            }
        }

    然后就为每个kni接口分配一套queue了(多数情况是一个接口),--> rte_kni_init()中,先填充了kni_memzone_pool结构,然后为这个KNI接口依次分配kni_ctx,tx_ring,rx_ring,alloc_ring等。具体看一下struct rte_kni_memzone_pool这个结构体

    struct rte_kni_memzone_pool {
        uint8_t initialized : 1;            /**< Global KNI pool init flag */

        uint32_t max_ifaces;                /**< Max. num of KNI ifaces */
        struct rte_kni_memzone_slot *slots;        /**< Pool slots */
        rte_spinlock_t mutex;               /**< alloc/relase mutex */

        /* Free memzone slots linked-list */
        struct rte_kni_memzone_slot *free;         /**< First empty slot */
        struct rte_kni_memzone_slot *free_tail;    /**< Last empty slot */
    };

    在初始化过后,这个结构体管理着一个KNI接口的所有队列。

    之后就进行kni设备的真正创建,通过IOCTL调用到内核创建。在IOCTL之前,先把两个结构体进行了填充,struct rte_kni_ops opsstruct rte_eth_dev_info dev_info,其中,如果一个物理接口上配置了多个kni接口,那么第一个kni接口是master,只有在master上才能进行设备的操作,暂时只有设置MTU和更改接口运行两种。
    根据填充的这两个结构体,在rte_kni_alloc()中做了两件事:

    • 填充rte_kni *ctx结构,这个结构代表了运行时的上下文,把kni初始化时分配的各种ring关联到这个上下文中,并对ring(FIFO)做初始化,这样,上下文地址就关联好了。
        /* RX RING */
        mz = slot->m_rx_q;
        ctx->rx_q = mz->addr;
        kni_fifo_init(ctx->rx_q, KNI_FIFO_COUNT_MAX);
        dev_info.rx_phys = mz->phys_addr;
    • 填充rte_kni_device_info dev_info结构体,正是根据这个结构体,发送到内核,创建设备。这个结构体主要填充的是物理地址,dev_info.rx_phys = mz->phys_addr;

    两个操作完了以后,设备的创建就完成了。皆大欢喜!

    转载于:https://www.cnblogs.com/yhp-smarthome/p/6910760.html

    展开全文
  • dpdk kni学习

    2019-03-14 17:16:38
    Kernel NIC Interface (KNI) 是dpdk提供的允许用户面的应用报文访问内核协议栈接口库。 kni主要的特点: mbuf到skb转化,只需要一次内存拷贝,中间mbuf从用户态传到内核态,走的是内存零拷贝,中间没有系统调用和...
  • DPDK kni模块分析

    2021-01-16 16:09:41
    相关背景 dpdk缺少相应的协议栈,这提升了dpdk的入门门槛。如果我们采用dpdk来开发代码,当网卡被用户态...幸运的是dpdk提供了kni模块,来解决相应的问题。这篇文章就是介绍dpdkkni模块的实现机制。建议先阅读下dpd
  • DPDK KNI示例程序

    千次阅读 2019-06-17 20:31:08
    Kernel NIC Interface (KNI)是DPDK提供的控制平面解决方案,运行DPDK用户层应用与Linux内核网络协议栈交换数据。DPDK用户层应用通过使用IOCTL系统调用在Linux内核中创建KNI虚拟设备实现此功能。此IOCTL调用提供接口...
  • DPDK KNI模型

    千次阅读 2017-03-07 08:18:02
    p.p1 {margin: 0.0px 0.0px 0.0px 0.0px; font: 14.0px 'PingFang SC';...span.s1 {font: 14.0px Helvetica}KNI(Kernel Interface)机制是为了让数据包重入内核协议栈,通过创建虚拟设备用于收发报文以达到
  • DPDK KNI 接口2

    2019-07-20 22:30:00
    kni 源码讲解 1 /* Initialise EAL */ 2 ret = rte_eal_init(argc, argv); 3 if (ret < 0) 4 rte_exit(EXIT_FAILURE, "Could not initialise EAL (%d)\n", ret); 5 argc -= ret;...
  • 用户执行 ifconfig netcard down、up 时 rte_kni 模块中的哪部分起作用? ifconfig 的正常流程 ifconfig 是通过调用 ioctl 来完成工作的。...dpdkkni 模块 ifconfig 的正常流程 kni 模块中关联的函数是 kni_ne
  • KNI内核态代码流程: module_init(kni_init);初始化 kni_init 模块; kni_init : 1、检查 kthread 、 carrier 配置; 2、register_pernet_subsys(&kni_net_ops):将kni_net_ops添加到到*first_device = &...
  • DPDK KNI实现(二十五)

    千次阅读 2020-05-31 21:22:12
    一、为什么要用kni 通常情况下dpdk用于二三层报文转发,接收到来自网卡的报文后,如果是二层报文则查找fdb表; 如果是三层报文,则进行dnat, snat处理后,查找路由表, 将报文转发给下一跳路由。这些二三层转发操作...
  • dpdk kni例子程序分析

    千次阅读 2017-04-19 10:38:16
    整体的流程:  1.rte_eal_init():环境初始化  2.parse_args():参数解析  3.rte_pktmbuf_pool_create():Create ... 4.init_kni():  5.循环调用init_port()和kni_alloc():  6.rte_eal_mp_remote_launch
  • dpdk kni exception path

    2014-04-22 14:56:00
    dpdk例子中提供了两种方法与linux kernel协议栈交互: TAP和KNI; 两种方法都是创建虚拟设备用于收发报文; TAP/TUN设备的创建 static int tap_create(char *name) { struct ifreq ifr; int fd, ret; fd = ...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 518
精华内容 207
关键字:

dpdkkni
