  • 华为S12700 NQA配置

    2019-04-27 15:09:00
    配置ICMP测试之前,需要NQA客户端与被测试设备间路由可达。(ICMP测试提供类似于普通ping命令的功能,但输出信息更为丰富。) 请在NQA客户端进行下列配置。 在ICMP测试过程中,如果同时满足如下条件时,当前...

    首先,nqa功能是需要授权的。

    以下以ICMP配置方式示例:

    在配置ICMP测试之前,需要NQA客户端与被测试设备间路由可达。(ICMP测试提供类似于普通ping命令的功能,但输出信息更为丰富。)

    请在NQA客户端进行下列配置。

    在ICMP测试过程中,如果同时满足如下条件时,当前测试的结果表中的“Completion”字段会显示为“no result”:
    系统CPU利用率大于90%且配置的超时时间小于6秒。
    配置的frequency ≤ (probe-count - 1) × interval + 6。

    转载于:https://www.cnblogs.com/airoot/p/10778826.html

    展开全文
  • 关于华为NQA track 联动配置

    万次阅读 2018-04-20 17:09:59
    ip route-static 30.1.1.0 255.255.255.0 10.1.1.2 track nqa aa bb ip route-static 30.1.1.0 255.255.255.0 10.3.1.3 preference 80 ip route-st 10.4.1.0 24 10.3.1.3 # nqa test-instance aa bb   test-type ...

    用于多条线路,当主线路down的情况下,自动切换到辅助线路,主线路回复正常时,自动切换回主线路

    RA:

    interface GigabitEthernet0/0/0

     ip address 20.1.1.1 255.255.255.0
    #
    interface GigabitEthernet0/0/1
     ip address 10.1.1.1 255.255.255.0
    #
    interface GigabitEthernet0/0/2
     ip address 10.3.1.1 255.255.255.0
    #
    ip route-static 10.2.1.0 255.255.255.0 10.1.1.2
    ip route-static 30.1.1.0 255.255.255.0 10.1.1.2 track nqa aa bb
    ip route-static 30.1.1.0 255.255.255.0 10.3.1.3 preference 80
    ip route-st 10.4.1.0 24 10.3.1.3
    #
    nqa test-instance aa bb
     test-type icmp
     destination-address ipv4 10.2.1.4
     frequency 3
     probe-count 1

     start now


    RB:

    interface GigabitEthernet0/0/0
     ip address 10.1.1.2 255.255.255.0
    #
    interface GigabitEthernet0/0/1
    #
    interface GigabitEthernet0/0/2
     ip address 10.2.1.2 255.255.255.0
    ip route-static 20.1.1.0 255.255.255.0 10.1.1.1

    ip route-static 30.1.1.0 255.255.255.0 10.2.1.4

    RC:

    interface GigabitEthernet0/0/0
     ip address 10.3.1.3 255.255.255.0
    #
    interface GigabitEthernet0/0/1
     ip address 10.4.1.3 255.255.255.0
    #
    ip route-static 20.1.1.0 255.255.255.0 10.3.1.1

    ip route-static 30.1.1.0 255.255.255.0 10.4.1.4

    RD:

    interface GigabitEthernet0/0/0
     ip address 10.2.1.4 255.255.255.0
    #
    interface GigabitEthernet0/0/1
     ip address 10.4.1.4 255.255.255.0
    #
    interface GigabitEthernet0/0/2
     ip address 30.1.1.1 255.255.255.0
    #
    ip route-static 10.1.1.0 255.255.255.0 10.2.1.2
    ip route-static 20.1.1.0 255.255.255.0 10.2.1.2 track nqa aa bb
    ip route-static 20.1.1.0 255.255.255.0 10.4.1.3 preference 80
    ip route-static 10.3.1.0 24 10.4.1.3
    #
    nqa test-instance aa bb
     test-type icmp
     destination-address ipv4 10.1.1.1
     frequency 3
     probe-count 1
     start now

    #

    正常情况下:
    <RA>tracert 30.1.1.1
     traceroute to  30.1.1.1(30.1.1.1), max hops: 30 ,packet length: 40,press CTRL_C
     to break
     1 10.1.1.2 60 ms  30 ms  30 ms
     2 10.2.1.4 30 ms  50 ms  40 ms
    [RD]tracert 20.1.1.1
     traceroute to  20.1.1.1(20.1.1.1), max hops: 30 ,packet length: 40,press CTRL_C
     to break
     1 10.2.1.2 30 ms  20 ms  20 ms
     2 10.1.1.1 50 ms  30 ms  30 ms
    现在把RB 停用,发现走的是备用线路。
    <RA>ping 30.1.1.1
      PING 30.1.1.1: 56  data bytes, press CTRL_C to break
        Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=40 ms
        Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=50 ms
        Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=30 ms
        Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=30 ms
        Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=30 ms
      --- 30.1.1.1 ping statistics ---
        5 packet(s) transmitted
        5 packet(s) received
        0.00% packet loss
        round-trip min/avg/max = 30/36/50 ms
    <RA>tracert 30.1.1.1
     traceroute to  30.1.1.1(30.1.1.1), max hops: 30 ,packet length: 40,press CTRL_C
     to break
     1 10.3.1.3 90 ms  20 ms  30 ms

     2 10.4.1.4 40 ms  20 ms  30 ms

    <RA>dis nqa results test-instance aa bb

     NQA entry(aa, bb) :testflag is active ,testtype is icmp
      1 . Test 640 result   The test is finished
       Send operation times: 1              Receive response times: 0
       Completion:failed                    RTD OverThresholds number: 0
       Attempts number:1                    Drop operation number:1
       Disconnect operation number:0        Operation timeout number:0
       System busy operation number:0       Connection fail number:0
       Operation sequence errors number:0   RTT Status errors number:0
       Destination ip address:10.2.1.4
       Min/Max/Average Completion Time: 0/0/0
       Sum/Square-Sum  Completion Time: 0/0
       Last Good Probe Time: 0000-00-00 00:00:00.0
       Lost packet ratio: 100 %       这里显示NQA不通

    OK!我们再把RB启动起来

    重启RB后,测试。又自动跳回了主的线路。
    <RA>tracert 30.1.1.1
     traceroute to  30.1.1.1(30.1.1.1), max hops: 30 ,packet length: 40,press CTRL_C
     to break
     1 10.1.1.2 60 ms  10 ms  20 ms
     2 10.2.1.4 30 ms  40 ms  20 ms
    <RA>ping 30.1.1.1
      PING 30.1.1.1: 56  data bytes, press CTRL_C to break
        Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=40 ms
        Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=40 ms
        Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=40 ms
        Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=40 ms
        Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=40 ms
      --- 30.1.1.1 ping statistics ---
        5 packet(s) transmitted
        5 packet(s) received
        0.00% packet loss

        round-trip min/avg/max = 40/40/40 ms

    [RA]dis nqa results test-instance aa bb

     NQA entry(aa, bb) :testflag is active ,testtype is icmp
      1 . Test 1147 result   The test is finished
       Send operation times: 1              Receive response times: 1
       Completion:success                   RTD OverThresholds number: 0
       Attempts number:1                    Drop operation number:0
       Disconnect operation number:0        Operation timeout number:0
       System busy operation number:0       Connection fail number:0
       Operation sequence errors number:0   RTT Status errors number:0
       Destination ip address:10.2.1.4
       Min/Max/Average Completion Time: 30/30/30
       Sum/Square-Sum  Completion Time: 30/900
       Last Good Probe Time: 2018-04-20 17:08:05.0

       Lost packet ratio: 0 %           正常



    展开全文
  • 华为BFD和NQA的简单配置

    万次阅读 多人点赞 2016-07-20 15:41:26
    AR1上配置 [Huawei]interface g0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 12.1.1.1 255.255.255.0 [Huawei-GigabitEthernet0/0/0]quit [Huawei] [Huawei]bfd 开启bfd检测功能 [Huawei-bfd]quit [Huawei] ...

    session 1 BFD

           BFD(Bidrectional Forwarding Detection 双向转发检测)用于快速检测系统设备之间的发送和接受两个方向的通信故障,并在出现故障时通知生成应用。BFD广泛用于链路故障检测,并能实现与接口、静态路由、动态路由等联动检测。bfd使用的默认组播地址(默认就是224.0.0.184)

    一、BFD检测原理

    1、BFD会话流程的建立,BFD的会话建立有两种方式:静态和动态。在BFD的会话的建立过程中,会有本地标示和远程标示来表示本地和远端节点,静态需要手工配置,动态的由动态路由协议自动分配。

    2、BFD会话建立后,双方会周期性的发送BDF报文来检测链路的有效性,当规定时间内没有收到BFD报文则会认为BFD会话down,链路失效。

    二、BFD的会话

    1、BFD的会话建立分为4个阶段:down、Init、UP、AdminDown(每都到对端发来的一种状态报文,本地节点会话状态就会切换到下一个状态,如收到对端发来的down的bfd报文,本地设备就会将会话状态切换为init状态),并且会话的建立和拆除都是采用三次握手机制实现。

    BFD的简单配置实例

    一、二层单跳检测实例

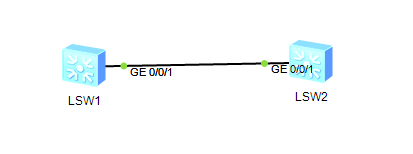

           在SW1和SW2之间配置BFD的单跳故障检测,检测链路的有效性,但是由于这是L2层交换机,端口并不允许配置ip地址,因此无法相互发送BFD报文,必须配置一个组播地址及发送和接受报文的接口来供交换机之间收发BFD报文来检测链路的有效性,具体配置如下:

    SW1上配置

    [Huawei]bfd                                                                                         启用bfd
    [Huawei-bfd]default-ip-address 224.0.0.184                                       配置bfd使用的默认组播地址(默认就是224.0.0.184,可以不用配置)
    [Huawei-bfd]quit
    [Huawei]

    [Huawei]bfd sw1-2 bind peer-ip default-ip interface g0/0/1          创建一个bfd会话,名为sw1-2,该会话绑定收发bfd报文的地址为默认组播地址,收发bfd报文的接口为g/0/1

    [Huawei-bfd-session-sw1-2]discriminator local 1                             配置本地设备标示为1(应与对端相对应)
    [Huawei-bfd-session-sw1-2]discriminator remote 2                         配置远端设备标示为2(应与对端相对应)
    [Huawei-bfd-session-sw1-2]commit                                                  提交bfd会话,否则会话不会生效

    [Huawei-bfd-session-sw1-2]quit

    [Huawei]

    SW2上配置



    [Huawei]bfd
    [Huawei-bfd]default-ip-address 224.0.0.184
    [Huawei-bfd]quit
    [Huawei]

    [Huawei]bfd sw2-1 bind peer-ip default-ip interface g0/0/1

    [Huawei-bfd-session-sw1-2]discriminator local 2
    [Huawei-bfd-session-sw1-2]discriminator remote 1
    [Huawei-bfd-session-sw1-2]commit

    [Huawei-bfd-session-sw1-2]quit

    [Huawei]

    完成后可以使用检测命令:display bfd session all 或者使用display bfd session all verbose查看详细信息

    [Huawei]display bfd session all
    --------------------------------------------------------------------------------
    Local Remote     PeerIpAddr      State     Type        InterfaceName
    --------------------------------------------------------------------------------
    1     2          224.0.0.184     Up        S_IP_IF     GigabitEthernet0/0/1
    --------------------------------------------------------------------------------
         Total UP/DOWN Session Number : 1/0
    [Huawei]

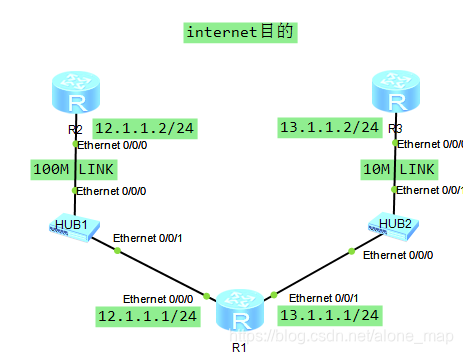

    拓展一下:拓扑图如下,多出口做单条bfd,R2出口为100M主链路,R3出口为10M备链路

    多出口做单条bfd,有两种方法:

    1、使用单臂回声方式做bfd,只用在一端设备上配置bfd就可以自己检测,适用于对端不支持bfd或者无法登陆的设备

    2、常规方法,两端都配置bfd建立bfd会话进行检测

    假设R1到达internet有两条出口链路,三台设备分别配置ip如图,在R1上配置两条默认出口路由:

    ip route-static 0.0.0.0 0.0.0.0 12.1.1.2(默认走的主路由,preference 60)
    ip route-static 0.0.0.0 0.0.0.0 13.1.1.2 preference 100

    在没有配置bfd的时候将R2的E0/0/0接口shutdown后,主路由失效,但是无法切换到备路由,查看R1的路由表发现主路由依然存在,这是因为路由条目只受到递归查询的限制,在R1进行了递归查询后发现主默认路由优先级高,并且对应的出接口E0/0/0是up状态(因为连接了HUB,所以R1E0/0/0接口不会因为R2的E0/0/0口down而受到影响),所以将主路由放在了RIB表中,其实这个时候R2的接口已经down掉无法接受数据,这就造成了一个数据黑洞,为了避免这个情况的发生就要使用bfd进行对端ip的检测,直接检测ip是否可以,在挂接到主路由上就可以实现动态切换效果。根据上面的2中做法贴出配置:

    1、使用单臂回声方式做bfd,只在R1做bfd检测

    [Huawei]bfd                         首先需要全局下开启bfd
    [Huawei-bfd]q                      退出全局bfd

    bfd 123 bind peer-ip 12.1.1.2 source-ip 12.1.1.1 one-arm-echo              创建bfd单臂回声会话
     discriminator local 123                                                                             本地会话号(类似于本地AS号)可以一样也可以不一样
     discriminator remote 123                                                                         对端会话号(类似于对端AS号)可以一样也可以不一样,单臂模式中可以不用配置
     min-tx-interval 100                                                                                  报文发送时间间隔
     min-rx-interval 100                                                                                  报文接收时间间隔,单臂模式中可以不用配置
      wtr 1                                                                                                      主路由链路up后等待1min后再恢复,防止抖动,默认是0
     commit                                                                                                   提交生效

    ip route-static 0.0.0.0 0.0.0.0 12.1.1.2 track bfd-session 123                 在主默认路由上挂接bfd

    2、常规方法,两端都配置bfd建立bfd会话进行检测

    R1上需要的配置

    [Huawei]bfd                         首先需要全局下开启bfd
    [Huawei-bfd]q                      退出全局bfd

    bfd 123 bind peer-ip 12.1.1.2 source-ip 12.1.1.1 (auto)                auto这个参数是指自动协商配置discriminator local/remote号
     discriminator local 123                                                                       auto是可选参数,可以手动配置discriminator号,也可以使
     discriminator remote 123                                                                   用auto参数来让设备自行协商双方的discriminator号
     min-tx-interval 100
     min-rx-interval 100
     wtr 1
     commit
    #
    ip route-static 0.0.0.0 0.0.0.0 13.1.1.2 preference 100
    ip route-static 0.0.0.0 0.0.0.0 12.1.1.2 track bfd-session 123           当R2端口down后自动切换R3的链路,R2链路恢复后,等待
    #                                                                                                        1min后自动切回到去往R2的主路由上

    R2上需要的配置

    #
    bfd 123 bind peer-ip 12.1.1.1 source-ip 12.1.1.2 (auto)
     discriminator local 123
     discriminator remote 123
     min-tx-interval 100
     min-rx-interval 100
     wtr 1
     commit
    #

    因为R1只有两条链路,所以只用在其中一条主链路上做bfd就可以实现动态来回切换了,如果是3条链路就需要在其中2条上做bfd



    二、三层单、多跳检测实例,这里以多跳为例,单跳配置一样更加简单。

           在AR1与AR3之间配置多跳BFD链路检测功能。

    AR1上配置

    [Huawei]interface g0/0/0
    [Huawei-GigabitEthernet0/0/0]ip address 12.1.1.1 255.255.255.0
    [Huawei-GigabitEthernet0/0/0]quit
    [Huawei]

    [Huawei]bfd                                                                         开启bfd检测功能
    [Huawei-bfd]quit
    [Huawei]

    [Huawei]bfd AR1-3 bind peer-ip 23.1.1.3                           创建一个名为AR1-3的bfd会话,并指定收发bfd报文的对端ip(只有vlan接口和L2层接口需要指定收发bfd的接口)

    [Huawei-bfd-session-ar1-3]discriminator local 1              指定本地标示为1

    [Huawei-bfd-session-ar1-3]discriminator remote 3          指定对端标示为3

    [Huawei-bfd-session-ar1-3]commit                                   提交bfd会话,否则会话不会生效

    [Huawei-bfd-session-ar1-3]quit
    [Huawei]

    AR2上的配置

    [Huawei]interface g0/0/0
    [Huawei-GigabitEthernet0/0/0]ip address 12.1.1.2 255.255.255.0
    [Huawei-GigabitEthernet0/0/0]quit
    [Huawei]

    [Huawei]interface g0/0/1
    [Huawei-GigabitEthernet0/0/0]ip address 23.1.1.2 255.255.255.0
    [Huawei-GigabitEthernet0/0/0]quit
    [Huawei]

    AR3上的配置



    [Huawei]interface g0/0/0
    [Huawei-GigabitEthernet0/0/0]ip address 23.1.1.3 255.255.255.0
    [Huawei-GigabitEthernet0/0/0]quit
    [Huawei]

    [Huawei]bfd
    [Huawei-bfd]quit
    [Huawei]

    [Huawei]bfd AR3-1 bind peer-ip 12.1.1.1

    [Huawei-bfd-session-ar1-3]discriminator local 3

    [Huawei-bfd-session-ar1-3]discriminator remote 1

    [Huawei-bfd-session-ar1-3]commit

    [Huawei-bfd-session-ar1-3]quit
    [Huawei]

    检查bfd的会话状态:

    [Huawei]display bfd session all
    --------------------------------------------------------------------------------
    Local Remote     PeerIpAddr      State     Type        InterfaceName
    --------------------------------------------------------------------------------
    3     1          12.1.1.1        Up        S_IP_PEER         -
    --------------------------------------------------------------------------------
         Total UP/DOWN Session Number : 1/0
    [Huawei]



    session 2 NQA

           NQA(Network Quality Analysis,网络质量分析)是系统提供的一个特性,位于链路层之上,覆盖网络层、传输层、应用层,独立于底层硬件,可实现实时监视网络性能状况,在网络发生故事进行故障诊断和定位。

           NQA通过发送测试报文,对网络性能或服务质量进行分析,NQA支持的测试包括多种协议,例如http的延迟、TCP延迟、DNS错误、ICMP消息等,下面以icmp为例简单配置一个实例:

    AR1上的配置

    [Huawei]interface g0/0/0
    [Huawei-GigabitEthernet0/0/0]ip address 12.1.1.1 24
    [Huawei-GigabitEthernet0/0/0]quit
    [Huawei]

    [Huawei]nqa test-instance root icmp                                              创建一个nqa测试实例,测试管理账户名为root,测试实例名称为icmp

    [Huawei-nqa-root-icmp]test-type icmp                                          测试类型为icmp协议测试

    [Huawei-nqa-root-icmp]frequency 10    指定连续两次探测时间间隔为10s

    [Huawei-nqa-root-icmp]probe-count 2                                         指定一次探测进行的测试次数

    [Huawei-nqa-root-icmp]destination-address ipv4 12.1.1.2           要测试的对端ip地址

    [Huawei-nqa-root-icmp]strat now                                                  启动当前测试例

    [Huawei-nqa-root-icmp]quit
    [Huawei]

    AR2上的配置

    [Huawei]interface g0/0/0
    [Huawei-GigabitEthernet0/0/0]ip address 12.1.1.2 24
    [Huawei-GigabitEthernet0/0/0]quit
    [Huawei]

    在AR1上使用检测命令:display nqa results,可以看到测试结果,看到网络性能。

    [Huawei]display nqa results test-instance root icmp
     NQA entry(root, icmp) :testflag is inactive ,testtype is icmp
      1 . Test 1 result   The test is finished
       Send operation times: 3              Receive response times: 3
       Completion:success                   RTD OverThresholds number: 0
       Attempts number:1                    Drop operation number:0
       Disconnect operation number:0        Operation timeout number:0
       System busy operation number:0       Connection fail number:0
       Operation sequence errors number:0   RTT Status errors number:0
       Destination ip address:12.1.1.2
       Min/Max/Average Completion Time: 30/130/63
       Sum/Square-Sum  Completion Time: 190/18700
       Last Good Probe Time: 2016-07-20 16:49:21.5
       Lost packet ratio: 0 %
    [Huawei]



    展开全文
  • 华为NQA技术

    千次阅读 2020-07-26 11:42:37
    NQA华为 网络质量分析NQA,是一种实时的网络性能探测和分析技术,能够对网络抖动、丢包率、网络时延等信息进行分析和统计,实时监控网络的QoS,同时也能让管理者快速定位故障点。 NQA具有以下几个特点 1.支持多种...

    NQA华为
    网络质量分析NQA,是一种实时的网络性能探测和分析技术,能够对网络抖动、丢包率、网络时延等信息进行分析和统计,实时监控网络的QoS,同时也能让管理者快速定位故障点。
    NQA具有以下几个特点
    1.支持多种测试类型
    传统的Ping功能是使用ICMP(Internet Control Message Protocol,互联网控制报文协议)测试数据包在本端和指定目的端之间的往返时间。NQA是对Ping功能的扩展和增强,它提供了更多的功能。
    目前NQA支持11种测试类型
    ICMP-echo、DHCP、DNS、FTP、HTTP、UDPjitter、SNMP、TCP、UDP-echo、Voice和DLSw测试。
    2.支持多测试组并发
    NQA模块支持多个测试组并发,用户可以根据需求手工配置并发个数。但对于DHCP测试,同一时刻只允许有一个测试组进行测试。
    3. 支持联动功能
    联动功能是指NQA提供探测功能,把探测结果通知其他模块,其他模块再根据探测结果进行相应处理的功能。目前实现了与VRRP、静态路由、备份中心和策略路由的联动。
    场景使用
    NQA联动主要应用在网络要求不高的场景使用,像企业到运营商的一般都是走静态路由,像这种网络一般都是秒级以上的;数据中心这种要求高的场景用BFD这种毫秒级的联动方法是比较合适的。
    参数详解
    timeout、probe-count、frequency和interval命令之间有制约关系,所以配置改四条命令时需要注意命令取值及相互配合,否则会导致测试失败。
    1,对于质量较差、传输速率不高的网络,为了保证nqa探测报文能够收到回应,需要加大发送探测报文的超时时间timeout取值。
    2,对于不可靠网络,可将探测次数probe-count取值设置相对大些。因为可能发送较大次数的探测报文才能获得探测成功。
    3,发送报文的时间间隔interval取值必须大于timeout取值。
    4,自动执行测试的时间间隔frequency取值必须大于等于interval和probe-count取值的乘积。

    nqa test-instance admin CNC
    test-type icmp //配置nqa测试类型
    destination-address ipv4 61.1.1.2 //配置nqa测试目的地址(路由可达即可)
    frequency 6 //配置nqa测试试例的测试周期
    interval seconds 3 //配置nqa测试报文的发送间隔
    timeout 2
    probe-count 2 //配置一次测试的探针数
    start now
    ip route-static 0.0.0.0 0.0.0.0 61.1.1.2 preference 61 track nqa admin CNC

    展开全文
  • 华为NQA与默认路由

    千次阅读 2019-09-18 21:34:28
    ISP1、ISP2、NET配置OSPF进行模拟 [NET]int GigabitEthernet 0/0/0 [NET-GigabitEthernet0/0/0]ip add 100.1.1.2 24 [NET-GigabitEthernet0/0/0]quit [NET]int GigabitEthernet 0/0/1 [NET-GigabitEthernet0...
  • 华为NQA与策略路由

    千次阅读 2019-09-18 21:36:42
    ISP1、ISP2、NET配置OSPF进行模拟 [NET]int GigabitEthernet 0/0/0 [NET-GigabitEthernet0/0/0]ip add 100.1.1.2 24 [NET-GigabitEthernet0/0/0]quit [NET]int GigabitEthernet 0/0/1 [NET-GigabitEth...
  • 用户通过命令行或网管可以配置一个NQA测试例,并设置测试时发送报文长度,发包间隔,协议类型,TOS标记以及一些参数;在指定的时间调度测试例运行,并返回量度性能所需要的参数。 NQA可以用来测量网络上运行的各种...
  • 华为VRRP和NQA联动

    千次阅读 2019-09-21 15:24:09
    拓扑图 -------------------------------------------------------------------------------...ISP1、ISP2、NET配置OSPF进行模拟 [NET]int GigabitEthernet 0/0/0 [NET-GigabitEthernet0/0/0]ip add 100.1....
  • 华为 nqa关联静态路由

    2021-04-28 15:07:22
    目的:AR1 实现nqa与链路进行关联,设置主链路为g0/0/0口,下一跳10.0.0.2,备用链路为g0/0/01,下一跳20.0.0.2,当主链路发生故障切换到备用链路. 当主链路恢复切换回主链路. 配置: 接接口IP如图配置 interface ...
  • 华为vrrp nqa track

    2015-03-21 04:12:16
    相关链接网址:51cto.com/html/luyoujiaohuan/huaweijishu/180.html51cto.com/html/luyoujiaohuan/huaweijishu/179.html 转载于:https://blog.51cto.com/2526575/1622708
  • 华为IPv4静态路由与NQA联动

    千次阅读 2020-01-02 11:03:31
    配置IPv4静态路由与NQA联动示例 组网图形 图1配置静态路由与NQA联动组网图 ·组网需求 ·配置思路 ·操作步骤 ·配置文件 组网需求 如图1所示,在RouterA上配置了多条静态路由可以使报文能够从RouterA...
  • H3C NQA联动配置实例

    千次阅读 2016-12-21 11:26:34
    NQA是Network Quality Analyzer(网络质量分析)的简称。NQA通过发送测试报文,对网络性能、网络提供的服务及服务质量进行分析,并为用户提供网络性能和服务质量的参数,如时延抖动、TCP连接时延、FTP连接时延和文件...
  • 华为NQA----类似思科PBR

    2019-09-28 13:51:06
    华为PBR:(追踪远端可达地址---NQA) ##写ACL 匹配感兴趣流,此处针对源目来做: acl name QADEE number 42779 rule 5 permit ip source 172.28.13.0 0.0.0.255 destination 172.31.226.0 0.0.15.255 ##流分...
  • 百度过后了解到华为NQA类似SLA,OPS类似EEM 我的拓扑如下: <p><img alt="" height="205" src="https://img-ask.csdnimg.cn/upload/1616842812324.png" width="536" /></p> <p>CE1与CE2利用默认&#...
  • 华为交换机S5720配置nqa+静态路由切换 96 玩玩啫 2018.01.18 17:18 字数 285 阅读 3120评论 0喜欢 0 一、实验拓扑 二、SW2配置 nqa test-instance helipay icmp test-type icmp destination-address ipv4 2.2.2.1.....
  • 过程 DNS服务器配置 nqa测试机配置过程 ...Huawei>...[Huawei]sysname Nqa_Test #配置系统视图名称为Nqa_Test [Nqa_Test]interface Vlanif 1 #进入vlanif1口配置视图 [Nqa_Test-Vlanif1]ip addre...
  • 用VRRP+NQA联动实现对上行链路故障的感知以及主备网关的切换
  • 前面我们介绍了NQA,以及讲解了华为设备上面NQA与静态路由进行关联,实现静态路由对于非直连网络的检测以及实现快速切换。 那么除了静态路由之外,NQA也可以关联网关冗余协议。例如VRRP。这里面临的情况与BFD 关联...
  • IPv6基本配置华为设备)

    千次阅读 2021-01-25 12:48:49
    配置接口的IPv6地址: 全局单播地址:每个接口可以有多个网络前缀不同的全球单播地址 ipv6 ,全局开启ipv6。 执行命令interface interface-type interface-number,进入接口视图。 用户可以选择如下两种方式配置接口...
  • NQA(Network Quality Analyzer)网络质量分析 是一种实时的网络性能探测和统计技术,可以对响应时间、网络抖动、丢包率等网络信息进行统计。NQA还提供了与Track和应用模块联动的功能,实时监控网络状态的变化。 NQA...
  • 现在有一台华为路由器,原有联通和电信两条外网出口配置策略路由和nqa互为备份,现在想新增一条外网线路用于服务器映射。不知道策略路由acl怎么写。
  • 给各台路由器配置IP地址 二.写静态路由,实现全网可达 1.在R1上写 到达R2,R3以及R3环回的静态路由 2.在R2上写到达R3环回的静态路由 3.在R3上写到达R1的静态路由 三.写bfd(bfd需要在路由器R1 R2上分别写 ) 1.在R1上...
  • 华三Track+NQA+静态路由配置实例

    千次阅读 2020-08-10 22:48:16
    注:此Track实验主要针对华三厂商的设备 实验目的: 用户A与用户B互访时,正常情况下主链路 用户A ...在路由器上配置静态路由以实现两个网段的互通,并配置路由备份以提高网络的可靠性。 1、RouterA的20.1.1.1/..
  • 华为路由器配置命令汇总

    千次阅读 2021-02-04 16:54:29
    配置Log信息输出,即配置指定模块的Log信息输出到Log缓冲区、日志文件、控制台、终端和日志主机中。 配置任务两大类:一是Log信息输出基本功能和参数配置;二是Log信息输出配置。 system-view info-center enable ...
  • 华为系列路由器的负载均衡NQA联动侦测配置案例: 需求:该局域网,IP地址(末位奇数)走联通,IP地址(末位偶数)走电信当某个运营商不可达时,自动切换。通过NQA来确定运营商是否可达。,并与流行为、静态路由...
  • 华为网络设备综合配置实验

    千次阅读 2020-02-01 17:38:16
    1、LACP配置 1)创建Eth-Trunk1 interface Eth-Trunk 1 quit 2)将指定端口加入Eth-Trunk 1 interface GigabitEthernet 0/0/4 eth-trunk 1 quit interface GigabitEthernet 0/0/5 eth-trunk 1 quit 3)查看配置结果 ...
  • 华为USG防火墙基本配置

    千次阅读 2017-11-27 17:30:00
    USG防火墙基本配置 学习目的 掌握登陆USG防火墙的方法 掌握修改防火墙设备名的方法 掌握对防火墙的时间、时区进行修改的方法 掌握修改防火墙登陆标语信息的方法 掌握修改防火墙登陆密码的方法 掌握查看...
  • 华为设备接口备份配置

    千次阅读 2016-07-22 09:53:08
    session 1 接口备份配置  此技术应用于单台多接口备份场景,可以单独配置接口备份或者实现接口链路的流量负载均衡效果。 一、以太链路接口主备配置实例  AR1与AR2使用三条链路连接,为了确保冗余现在AR1和AR2...

空空如也

空空如也

1 2 3 4 5 ... 9
收藏数 167
精华内容 66
关键字:

nqa配置华为
