    下面以STM32F4为例, 这里配置定时器8的计数频率为 10Khz,从时钟树中可知TIM8挂在APB2总线

    • 获取当前 APB2(PLCK2) 的时钟频率

    • 获取 APB2 预分频器的分频值

    • 根据上述参数判断,如果分频值不为1,则定时器时钟 x2

    • .Prescaler = xxx 这是一个推荐的写法

    int hw_timer_init(TIM_HandleTypeDef *htim)
    {
        uint32_t FLatency, t8Clk;
        RCC_ClkInitTypeDef clkCfg;

        TIM_ClockConfigTypeDef sClockSourceConfig = {0};
        TIM_OC_InitTypeDef sConfigOC = {0};

        /* USER CODE BEGIN TIM_Init 1 */

        t8Clk = HAL_RCC_GetPCLK2Freq();
        HAL_RCC_GetClockConfig(&clkCfg, &FLatency);

        if (clkCfg.APB2CLKDivider != RCC_HCLK_DIV1) {
            t8Clk = HAL_RCC_GetPCLK2Freq() * 2;
        }

        /* USER CODE END TIM1_Init 1 */

        htim->Instance = TIM8;
        htim->Init.Prescaler =  (t8Clk / 10000) - 1;// 10K
        htim->Init.CounterMode = TIM_COUNTERMODE_UP;
        htim->Init.Period = 0xFFFF;
        htim->Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
        htim->Init.RepetitionCounter = 0;
        htim->Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;
        HAL_TIM_Base_Init(htim);

        ...

        return 0;
    }
    ```

    总结

    • 这种配置方法最大的好处就是该定时器不受底层时钟配置的影响,移植性也更好。你甚至都不需要知道当前的具体时钟信息(当然作为一个好的Mcuer你应该知道自己在做什么)。

    • 其实在很多地方我们都可以借鉴这种方法,而不是只会写绝对值。

    展开全文
  • 首先来看一下STM32L151的clock tree, 可以看到TIM2-7是在APB1上的, APB1的最大时钟配置是32MHz, 接下来我的及进行一下我的项目中的始终配置说明,后续也会附上代码。 我的项目中HSE用的是8MHz外部晶振,在项目配置...

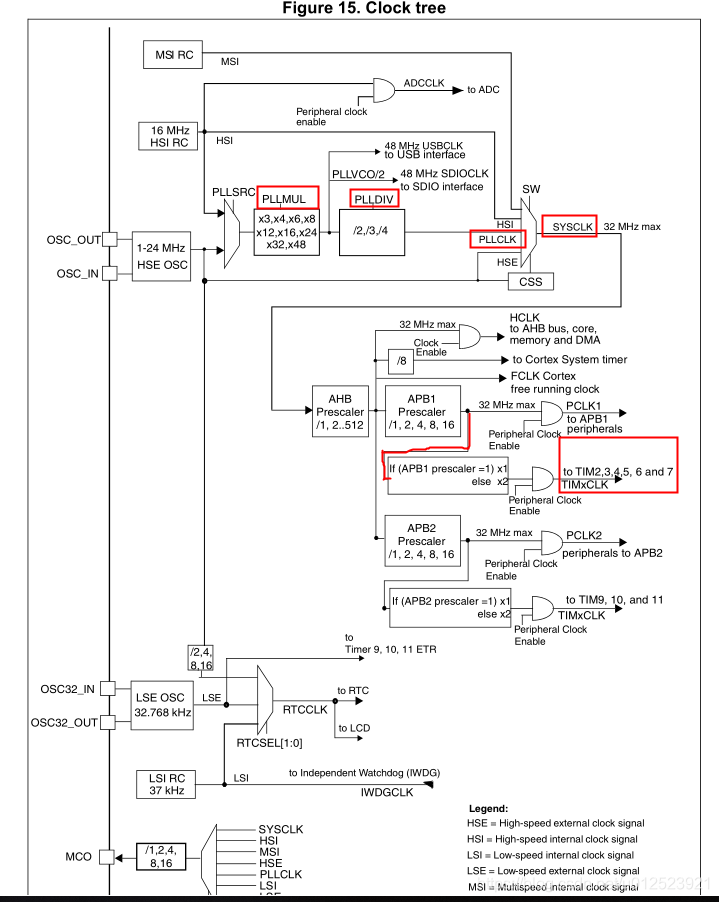

    首先来看一下STM32L151的clock tree, 可以看到TIM2-7是在APB1上的, APB1的最大时钟配置是32MHz, 接下来我的及进行一下我的项目中的始终配置说明,后续也会附上代码。

    我的项目中HSE用的是8MHz外部晶振,在项目配置中,我选择了PLLMUL=6,PLLDIV=/3, 这样算下来我的PLLCLK 大小为

    PLLCLK =  8 *6 /3 = 16MHz,然后我选择PLLCLK作为SYSCLKd的时钟源,这样SYSCLK=16MHz, 然后选择AHB(也就是HCLK)的Prescaler = /1, 所以HCLK = 16MHz,  APB1(PCLK1) 和 APB2(PCLK2)都是16MHz, 这样TIM2-7的时钟也是16MHz

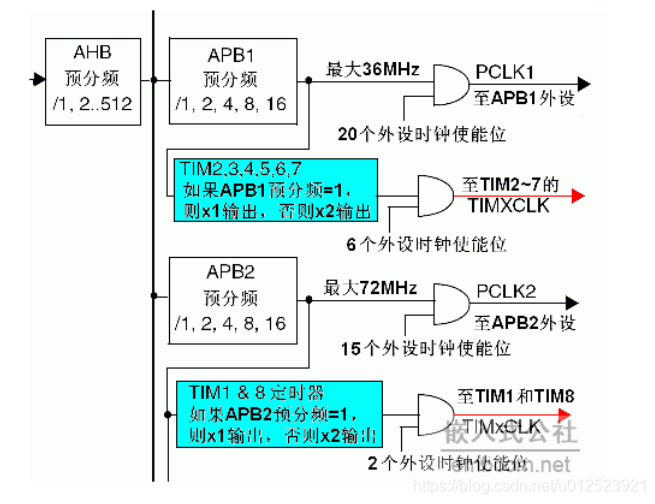

    注意:注意下图中,蓝色部分的说明。(下面这个图是截取的F系列的单片机说明,但是原理是一样的),在上图L151系列的途中,也有说明,红色曲折线后面的也说明了 当APB1 prescaler =1时,TIM2-7的时钟等于APB1的时钟,当APB1 prescaler为其他值时,则TIM2-7的时钟为APB1的2倍(✖2).

    有人会问,既然需要 TIM2~7 的时钟频率=32MHz,为什么不直接取 APB1 的预分频系数=1?答
    案是:APB1 不但要为 TIM2~7 提供时钟,而且还要为其它外设提供时钟;设置这个倍频器可
    以在保证其它外设使用较低时钟频率时,TIM2~7 仍能得到较高的时钟频率。
    再举个例子:当 AHB=32MHz 时,APB1 的预分频系数必须大于 2,因为 APB1 的最大频率只能
    为 16MHz。如果 APB1 的预分频系数=2,则因为这个倍频器,TIM2~7 仍然能够得到 32MHz 的
    时钟频率。能够使用更高的时钟频率,无疑提高了定时器的分辨率,这也正是设计这个倍频
    器的初衷。

    下面将配置代码粘贴出来:

    //时钟配置代码:

    void platform_rcc_init(void)
    {
        __IO uint32_t count = 0;   //__IO 是volatile的定义,表示每次使用都要重新重寄存器里取值

        RCC_HSEConfig(RCC_HSE_ON);
        while((RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET) && (count != HSE_STARTUP_TIMEOUT)){
            count++;
        }
        if ((RCC_GetFlagStatus(RCC_FLAG_HSERDY) != RESET)&&(count != HSE_STARTUP_TIMEOUT)){
            FLASH_ReadAccess64Cmd(ENABLE);
            FLASH_PrefetchBufferCmd(ENABLE);
            FLASH_SetLatency(FLASH_Latency_1);
            RCC_HCLKConfig(RCC_SYSCLK_Div1);    //RCC_SYSCLK_Div1:   AHB clock = SYSCLK
            RCC_PCLK2Config(RCC_HCLK_Div1);       //RCC_HCLK_Div1:  APB2 clock = HCLK
            RCC_PCLK1Config(RCC_HCLK_Div1);       //16MHz  RCC_HCLK_Div1:  APB1 clock = HCLK
            //RCC_PLLMul_6: PLL clock source multiplied by 6
            //RCC_PLLDiv_3: PLL Clock output divided by 3
            RCC_PLLConfig(RCC_PLLSource_HSE,RCC_PLLMul_6, RCC_PLLDiv_3); // PLL = 8MHz * 6 /3 =16MHz
            RCC_PLLCmd(ENABLE);
            while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);
            RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);//RCC_SYSCLKSource_PLLCLK: PLL selected as system clock source
            while(RCC_GetSYSCLKSource() != 0x0C); //  - 0x0C: PLL used as system clock
        }else{
            RCC_HSEConfig(RCC_HSE_OFF);
            RCC_DeInit();
            RCC_HSICmd(ENABLE);
            FLASH_ReadAccess64Cmd(ENABLE);
            FLASH_PrefetchBufferCmd(ENABLE);
            FLASH_SetLatency(FLASH_Latency_1);
            while(RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);
            RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);
            while(RCC_GetSYSCLKSource() != 0x04);//- 0x04: HSI used as system clock
        }
    }

    定时器配置代码:

    void Timer_Init(uint16_t Period,uint16_t Prescaler)
    {
        TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
        NVIC_InitTypeDef NVIC_InitStruct;

        TIM_DeInit(TIM2);

        RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);

        TIM_TimeBaseInitStruct.TIM_Period            =  Period-1;
        TIM_TimeBaseInitStruct.TIM_Prescaler       =  Prescaler-1;
        TIM_TimeBaseInitStruct.TIM_CounterMode=  TIM_CounterMode_Up;
        TIM_TimeBaseInitStruct.TIM_ClockDivision=  TIM_CKD_DIV1;
        //TIM_TimeBaseInitStruct.TIM_RepetitionCounter=0;
        TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStruct);

        TIM_ClearFlag(TIM2,TIM_FLAG_Update);
        TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);

        NVIC_InitStruct.NVIC_IRQChannel=TIM2_IRQn;
        NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;
        NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=0;
        NVIC_InitStruct.NVIC_IRQChannelSubPriority=0;
        NVIC_Init(&NVIC_InitStruct);

        TIM_Cmd(TIM2,ENABLE);                                      //timer enable
    }


    调用Timer_Init(10,1600)得到的就是1ms的定时器设置,可以在定时器中断函数中TIM2_IRQHandler进行相应的定时响应处理。

    定时1ms的计算 = ((1+TIM_prescaler)/16MHz ) * (1+ TIM_Period)

                                = (1+(1600-1)) /16000000  *  (1+(10-1))

                                 = 1600/16000000 * 10

                                 =1/1000  s      也就是1ms



    展开全文
