状态转移表

状态转移表
千次阅读

2010-03-18 14:09:56

为了给用户提供更好的体验方式，多级联动，多种选择方式，半智能化的容错能力等是我们采用的手段，同时这对软件的开发带来了更多的复杂性。我们需要考虑在各种不同状态下，按钮的功能，以及转换。

在我做过的若干项目中，牵扯这一问题的地方都是非常容易出bug的。界面越简化，越智能，错误率越高。多次尝试使用State模式简化问题，但效果并不明显。

仔细分析一下，发现State模式，解决的就是不同状态下，行为不同的问题。但对于状态的转换和迁移，State模式并没有给出解决办法。这就导致有些时候引入State模式会带来更大的复杂性。例如：有n种可能改变状态的外部事件，m种状态，在State的模式中，状态的转移被定义在Context类中，这就导致在Context类中，需要对每种外部事件，遍历所有状态，决定下一状态。从而在Context类中最多需要了n*m次IF语句。导致了可读性的迅速下降。

另外一种更糟糕的设计是，让State类来处理外部事件，也就是说对事件的响应放到状态类中去，从OO分析的角度来看，这样也无可厚非，对同一外部事件的状态迁移也可以算作行为不同的一种方式。然而，当状态转移行为比较复杂时，整个事情就变成了一种灾难。当状态经过多次转换，每次你都要找到对应的状态类，来查看下一次状态是什么。换句话说，我们必须查看完所有的实际状态类，才能得到一个完整的状态迁移情况。

状态迁移表很好的解决了状态的迁移的问题。整个状态转换一目了然。结合State模式，可以较为完美的解决这一问题。

可惜的是JAVA并不支持函数对象，否则代码可以更加简化了明了。

PS：这种解决办法在Python中经常使用，多学几种语言，扩展一下自己的视野还是很有必要的

转载于:https://blog.51cto.com/element1999/284991

更多相关内容

根据状态转移表实现时序电路

2022-03-27 11:34:05

根据状态转移表实现时序电路某同步时序电路转换表如下，请使用D触发器和必要的逻辑门实现此同步时序电路电路的接口如下图所示 A表示输入，Y 表示输出理解状态转移表，画成状态转移图 `timescale 1ns/1ns ...

根据状态转移表实现时序电路

某同步时序电路转换表如下，请使用D触发器和必要的逻辑门实现此同步时序电路
在这里插入图片描述
电路的接口如下图所示

A表示输入，Y 表示输出

理解状态转移表，画成状态转移图
在这里插入图片描述

`timescale 1ns/1ns

module seq_circuit(
      input                A   ,
      input                clk ,
      input                rst_n,

      output   wire        Y
);

    parameter state1 = 2'b00;
    parameter state2 = 2'b01;
    parameter state3 = 2'b10;
    parameter state4 = 2'b11;

    reg [1:0] c_state;
    reg [1:0] n_state;

    //第一段：状态转移，次态给现态
    always@(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
                c_state <= state1;
            else
                c_state <= n_state;
        end

    //第二段：现态和输入决定次态
    always@(*)
        begin
            case(c_state)
                state1:
                    begin
                        if(A == 0)
                            n_state = state2;
                        else
                            n_state = state4;
                    end
                state2:
                    begin
                        if(A == 0)
                            n_state = state3;
                        else
                            n_state = state1;
                    end
                state3:
                    begin
                        if(A == 0)
                            n_state = state4;
                        else
                            n_state = state2;
                    end
                state4:
                    begin
                        if(A == 0)
                            n_state = state1;
                        else
                            n_state = state3;
                    end
                default:n_state = state1;
            endcase
        end

    //第三段：输出赋值
//     reg Y_reg;
//     always@(posedge clk or negedge rst_n)
//         begin
//             if(!rst_n)
//                 Y_reg <= 1'b0;
//             else if(c_state == state4 && c_state != n_state)
//                 Y_reg <= 1;
//         end

//     assign Y = Y_reg;
    assign Y = (c_state == state4)?1:0;
endmodule

知识点

三段式状态机
第一段：时序逻辑；主要实现状态转换：次态赋给现态

//第一段
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		curr_state <= 2'b00;
	else
		curr_state <= next_state;
end

第二段：组合逻辑；主要是实现：现态和输入决定次态

//第二段
always(*)
begin
	case(curr_state)
		2'b00:net_state = (A == 1'b1)?2'b11:2'b01;
		2'b01:net_state = (A == 1'b1)?2'b00:2'b10;
		2'b10:net_state = (A == 1'b1)?2'b01:2'b11;
		2'b11:net_state = (A == 1'b1)?2'b10:2'b00;
		default:next_state = 2'b00;
end

第三段：时序逻辑；主要是实现：输出判断

//第三段
always@(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		Y <= 1'b0;
	else if(next_state == ...)
		Y <= 1'b1;
end

收起

展开全文

fpga开发

【C语言】C/C++用状态转移表联合函数指针数组实现状态机FSM
千次阅读 2018-07-10 15:39:55
状态机在工程中使用非常的频繁... 用状态转移表stateTransfer Table实现，数组大小等于状体转移边个数，易扩展；下面用一个例子来进行详细说明，描述的如下场景：描述对象：门状态：开着、关着、锁着 (这里的关...
状态机在工程中使用非常的频繁，有如下常见的三种实现方法：
1. switch-case 实现，适合简单的状态机；
2. 二维状态表state-event实现，逻辑清晰，但是矩阵通常比较稀疏，而且维护麻烦；
3. 用状态转移表stateTransfer Table实现，数组大小等于状体转移边个数，易扩展；
下面用一个例子来进行详细说明，描述的如下场景：

描述对象：门
状态：开着、关着、锁着 (这里的关着指关了但未锁的状态)
事件：开门、关门、上锁、解锁

代码实现用枚举来定义状态和事件，操作数据节点转移到目的状态用函数实现。枚举本身默认是从0开始的int类型，利用这个特点将状态转移函数放到函数指针数组中与状态对应起来，方便操作。
核心数据结构如下：

状态：枚举类型
事件：枚举类型
状态转移结构体：{当前状态、事件、下个状态}，定义一个全局数组来使用
状态变更函数：到下个状态(放到数组中与状态枚举对应起来)

此种实现方法容易扩展，增加状态和事件都比较容易。如果存在一个状态通过对应事件可以转移到多个状态的情形，则可以扩展状态转移函数，或者在状态转移结构中增加一个判断函数字段。
代码实现如下：

#include <iostream> using namespace std; typedef enum{ OPENED, CLOSED, LOCKED, } State; typedef enum{ OPEN, CLOSE, LOCK, UNLOCK } Event; typedef struct{ State currentState; Event event; State NextState; } StateTransfer; typedef struct{ State state; int transferTimes; }Door; StateTransfer g_stateTransferTable[]{ {OPENED, CLOSE, CLOSED}, {CLOSED, OPEN, OPENED}, {CLOSED, LOCK, LOCKED}, {LOCKED, UNLOCK, CLOSED}, }; void toOpen(Door& door); void toClose(Door& door); void toLock(Door& door); typedef void (*pfToState)(Door& door); pfToState g_pFun[] = {toOpen, toClose, toLock}; //状态枚举值对应下标 void toOpen(Door& door){ door.state = OPENED; cout << "open the door!\n"; } void toClose(Door& door){ door.state = CLOSED; cout << "close the door!\n"; } void toLock(Door& door){ door.state = LOCKED; cout << "lock the door!\n"; } void transfer(Door& door,const Event event){ for (int i = 0; i < sizeof(g_stateTransferTable)/sizeof(StateTransfer); ++i) { if(door.state == g_stateTransferTable[i].currentState && event == g_stateTransferTable[i].event){ g_pFun[g_stateTransferTable[i].NextState](door); door.transferTimes++; cout << "transfer ok!\n"; return; } } cout << "This event cannot transfer current state!!\n"; return; } void printDoor(const Door& door){ string stateNote[] = {"opened","closed","locked"}; // 下标正好对应状态枚举值 cout << "the door's state is: " << stateNote[door.state] << endl; cout << "the door transfer times is: " << door.transferTimes << endl; } int main(){ Door door = {CLOSED, 0}; printDoor(door); transfer(door, OPEN); printDoor(door); transfer(door, LOCK); printDoor(door); transfer(door, CLOSE); printDoor(door); return 0; }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86

运行结果如下：

the door’s state is: closed
the door transfer times is: 0
open the door!
transfer ok!
the door’s state is: opened
the door transfer times is: 1
This event cannot transfer current state!!
the door’s state is: opened
the door transfer times is: 1
close the door!
transfer ok!
the door’s state is: closed
the door transfer times is: 2
版权声明：转载请标明出处 -- https://blog.csdn.net/thisinnocence/article/details/47060285
收起
展开全文

离散状态转移算法（DSTA）python版实现

千次阅读 2021-12-18 21:01:41

背景所有的随机优化算法（GA、ABC、PSO、STA、模拟退火）都是一个套路通过当前的一个解或者一些产生一堆新的候选解，这一步... 可以先看看连续状态转移算法（STA）的实现（python版）

背景

所有的随机优化算法（GA、ABC、PSO、STA、模拟退火）都是一个套路

通过当前的一个解或者一些产生一堆新的候选解，这一步叫产生候选解
然后通过某个评价函数（评价标准）更新解，就是找一堆里面好的一个或者一些，这叫更新当前解
不断循环，直到满足终止条件

可以先看看连续状态转移算法（STA）的实现（python版）

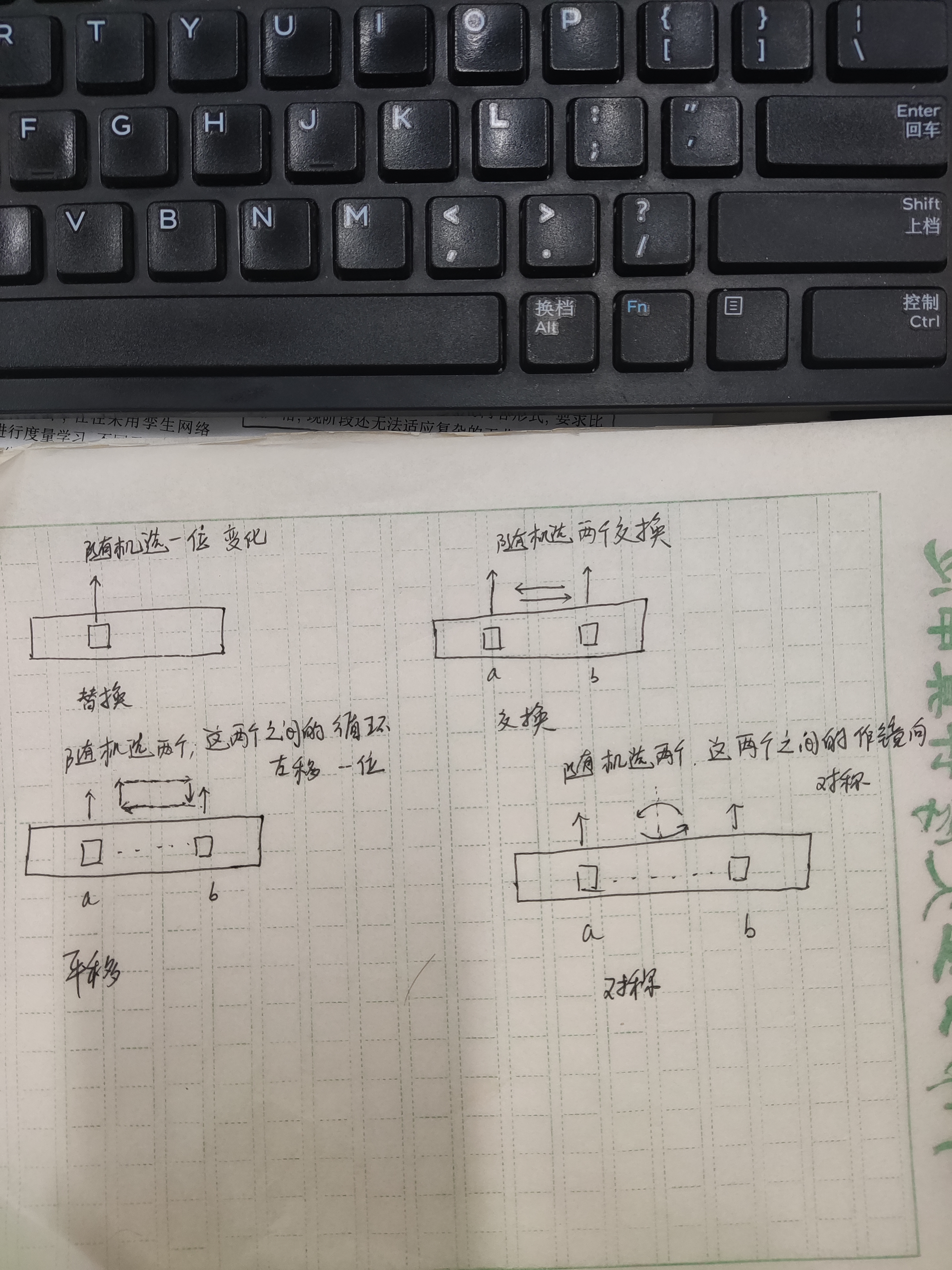

DSTA主要涉及替换、交换、平移、对称这四个算子，大概如下：

在这里插入图片描述

替换算子

在这里插入图片描述

交换算子

在这里插入图片描述

平移算子

在这里插入图片描述

对称变换

在这里插入图片描述

文件结构

在这里插入图片描述

代码

otherlib.py

import numpy as np


def f1(x):
    Q = np.array([
        [4, -2, -3, 0, 1, 4, 5, -2],
        [-2, -4, 0, 0, 2, 2, 0, 0],
        [-3, 0, 8, -2, 0, 3, 4, 0],
        [0, 0, -2, -4, 4, 4, 0, 1],
        [1, 2, 0, 4, 100, 2, 0, -2],
        [4, 2, 3, 4, 2, 100, 1, 0],
        [5, 0, 4, 0, 0, 1, 200, 4],
        [-3, 0, 0, 1, -2, 0, 4, 10],
    ])
    C_T = np.array([-4, 1, -8, 3, -100, -10, -20, 0])
    result = 0.5 * (x @ Q @ x.T) + (C_T @ x.T)
    return result


def f2(x):
    Q = np.array([[-1, -2, 2, 8, -5, 1, -4, 0, 0, 8],
                  [-2, 2, 0, -5, 4, -4, -4, -5, 0, -5],
                  [2, 0, 2, -3, 7, 0, -3, 7, 5, 0],
                  [8, -5, -3, -1, -3, -1, 7, 1, 7, 2],
                  [-5, 4, 7, -3, 1, 0, -4, 2, 4, -2],
                  [1, -4, 0, -1, 0, 1, 9, 5, 2, 0],
                  [-4, -4, -3, 7, -4, 9, 3, 1, 2, 0],
                  [0, -5, 7, 1, 2, 5, 1, 0, -3, -2],
                  [0, 0, 5, 7, 4, 2, 2, -3, 2, 3],
                  [8, -5, 0, 2, -2, 0, 0, -2, 3, 3]])
    result = x @ Q @ x.T
    return result


def f3(x):
    Q = np.array([[-3, 7, 0, -5, 1, 1, 0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6],
                  [7, 0, -5, 1, 1, 0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3],
                  [0, -5, 1, 1, 0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7],
                  [-5, 1, 1, 0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0],
                  [1, 1, 0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5],
                  [1, 0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1],
                  [0, 2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1],
                  [2, -1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0],
                  [-1, -1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2],
                  [-1, -9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1],
                  [-9, 3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2],
                  [3, 5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3],
                  [5, 0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9],
                  [0, 0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4],
                  [0, 1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4, -1],
                  [1, 7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4, -1, -3],
                  [7, -7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4, -1, -3, 9],
                  [-7, -4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4, -1, -3, 9, 7],
                  [-4, -6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4, -1, -3, 9, 7, -9],
                  [-6, -3, 7, 0, -5, 1, 1, 0, 2, 1, 2, 3, 9, 4, -1, -3, 9, 7, -9, 8]])
    C_T = np.array([-5, 2, -1, -3, 5, 4, -1, 0, 9, 4, 7, -4, 3, 5, 8, -1, 1, 5, -6, 9])
    result = (x @ Q @ x.T) + (C_T @ x.T)
    return result


if __name__ == "__main__":
    # x= np.random.randint(0,10,8)
    # x = np.random.randint(0, 49, 10)
    x = np.random.randint(0, 99, 20)
    a = f3(x)
    print(a)

DSAT.py

import numpy as np

class DSTA():
    # 初始化
    def __init__(self,fun,Range,SE,MaxIter):
        self.fun = fun
        self.Range = Range
        self.SE = SE
        self.MaxIter = MaxIter
        self.Dim = self.Range.shape[1]

    def initialization(self):
        self.Best = np.random.randint(self.Range[0,0],self.Range[1,0],self.Dim)
        self.fBest = self.fun(self.Best)
        self.history = []
        self.history.append(self.fBest)

    # 交换算子，产生候选解
    def op_swap(self):
        State = np.zeros((self.SE,self.Dim),dtype = int)
        for i in range(self.SE):
            temp = self.Best.copy()
            R = np.random.permutation(self.Dim)
            a = R[0]
            b = R[1]
            temp[b],temp[a] =   temp[a],temp[b]
            State[i,:] = temp
        return State

    # 替换算子
    def op_substitute(self):
        State = np.zeros((self.SE, self.Dim), dtype=int)
        for i in range(self.SE):
            temp = self.Best.copy()
            index = np.random.randint(0, self.Dim)  # 如果使用的是random 库中的，是包含后面的上界的，要 n-1，如果你使用numpy 里面的random.randint，则不用减一
            temp[index] = np.random.randint(self.Range[0,index], self.Range[1,index]+1)  # 加一是为了取到上界
            State[i, :] = temp
        return State

    # 平移算子，产生候选解
    def op_symmetry(self):
        State = np.zeros((self.SE,self.Dim),dtype = int)
        for i in range(self.SE):
            temp = self.Best.copy()
            R = np.random.permutation(self.Dim)
            a = R[0]
            b = R[1]
            if a < b:
                temp[list(range(a,b+1))] = temp[list(range(b,a-1,-1))]
            else:
                temp[list(range(b,a+1))] = temp[list(range(a,b-1,-1))]
            State[i,:] = temp
        return State

    # 对称算子，产生候选解
    def op_shift(self):
        State = np.zeros((self.SE,self.Dim),dtype = int)
        for i in range(self.SE):
            temp = self.Best.copy()
            R = np.random.permutation(self.Dim)
            a = R[0]
            b = R[1]
            if a < b:
                temp[a:b],temp[b] = temp[a+1:b+1],temp[a]
            else:
                temp[b:a],temp[a] = temp[b+1:a+1],temp[b]
            State[i,:] = temp
        return State

    # 选择更新当前最优解
    def selection(self,State):
        fState = np.zeros((self.SE,1))
        for i in range(self.SE):
            fState[i] = self.fun(State[i,:])
        index_newBest = np.argmin(fState)
        newBest = State[index_newBest,:]
        fnewBest = fState[index_newBest,:]
        if fnewBest < self.fBest:
            self.Best = newBest
            self.fBest = fnewBest


    # 迭代优化
    def run(self):
        self.initialization()
        for i in range(self.MaxIter):
            State = self.op_swap()
            self.selection(State)
            State = self.op_substitute()
            self.selection(State)
            State = self.op_shift()
            self.selection(State)
            State = self.op_symmetry()
            self.selection(State)

            self.history.append(self.fBest[0])

            """让算法提前停止,如果连续100次都变化不明显"""
            if i>100 and (abs(self.history[i] - self.history[i-100]) < 1e-10):
                break

Test.py

from DSTA import DSTA
from otherlib import f1,f2,f3

import numpy as np
import matplotlib.pyplot as plt


#初始化
SE = 30
MaxIter = 500

# #### 测试函数信息
# fun = f1
# Dim = 8
# Range = np.repeat([0,10],Dim).reshape(-1,Dim)


# #### 测试函数信息
# fun = f2
# Dim = 10
# Range = np.repeat([0,49],Dim).reshape(-1,Dim)


#### 测试函数信息
fun = f3
Dim = 20
Range = np.repeat([0,99],Dim).reshape(-1,Dim)


# 实例化一个DSTA对象
dsta = DSTA(fun,Range,SE,MaxIter)

# 迭代优化
dsta.run()
print(dsta.fBest)
# 绘制迭代曲线
plt.plot(dsta.history)
plt.show()

结果

效果挺好的三个测试函数只有最后一个不是每次都能找到最优，最有一个的局部最优太多了没办法，三个测试函数的信息可以在这篇论文里面找到。名字是 Discrete state transition algorithm for unconstrained integer optimization problems ，三个函数的最优值我截个图，有些同学可能不知道咋找论文

在这里插入图片描述
第三个函数的结果 -1439658，运行了两三次的样子，就找到了最优点，其他两个函数请自行实验

在这里插入图片描述

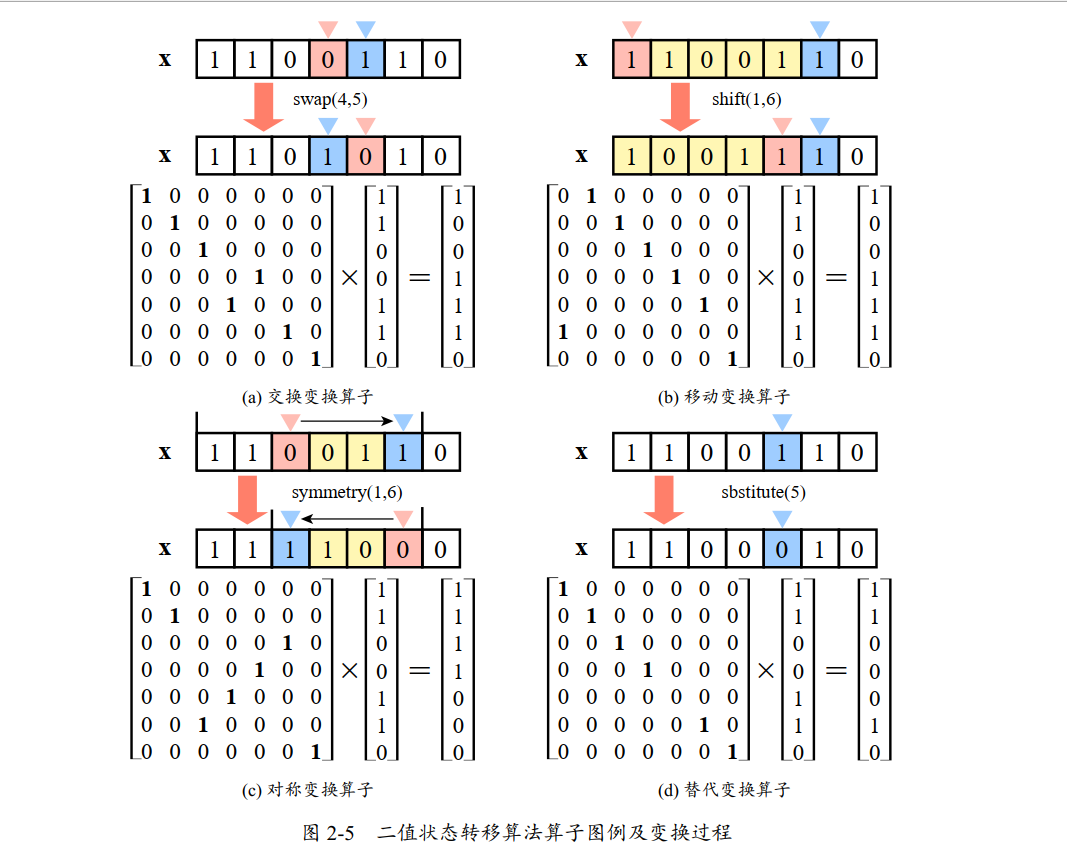

后记，补一个四种算子的好看点的图

前面的图都是写书的时候没想到用彩色，我用二值的离散状态转移算法的彩色图显示下，二值的和离散的唯一区别就是二值的每个位置只能取(0 or 1)，离散的可以取任意整数。

在这里插入图片描述

收起

展开全文

算法 python

C/C++用状态转移表联合函数指针数组实现状态机FSM
千次阅读 2015-07-26 16:49:39

状态机在工程中使用非常的频繁，有如下常见的三种实现方法： 1. `switch-case` 实现，适合简单的状态机； 2. 二维状态表`state-...3. 用状态转移表`stateTransfer Table`实现，数组大小等于状体转移边个数，易扩展；

收起

函数指针 c++ 枚举
简述隐含表法化简状态步骤
千次阅读 2020-10-11 16:51:24

输出结果是否相同，不相同全部×掉把剩余需要考虑的状态填入表中相同状态不填，如S0S1一栏不...不断划去状直到梯行格里无状态，最后写出等价状态并只保留一个状态，将状态表中删去的状态替换为保留的状态 ...

收起
状态与状态转移方程
千次阅读 2019-05-15 20:49:46

状态与状态转移方程在之前的两节中已经讨论了两类较为经典的动态规划问题的解法，本节将对两种算法进行总结，并探讨解动态规划问题的统一思路。回顾两种经典问题的算法模式，都先定义了一个数字量，如最长递增子...

收起
动态规划——状态转移方程
千次阅读 2022-01-17 16:16:19

DP问题的核心即确定动态转移方程。（1）寻找变量，确定子问题。DP表一般为二维，故需要两个变量。（2）寻找总问题与子问题迭代关系，确定中间值、迭代值例1：有5个物品，其重量分别是{2, 2, 6, 5, 4}，价值...

收起

动态规划算法
状态迁移图
万次阅读 2019-07-12 18:08:35

手机中MP3播放功能状态-事件表如下，并且当MP3曲目在起点时不能按R键，当MP3曲目在末端时不能按P、F键。 Step1、如果需求是文字描述，将文字转化为图形 Step2、需求中包含1个独立功能 —— 播放功能 Step3...

收起
状态转移矩阵求解
千次阅读 2020-11-18 18:23:14

状态转移矩阵的求解例：求状态转移矩阵。 STEP1：写出齐次方程。 ① ② STEP2：求方程在条件下的解：。 STEP3：取线性无关的初始状态，求出基本矩阵。取时：取时：由于两个初始状态线性无关，...

收起
用matlab求状态转移矩阵
万次阅读 2018-12-25 16:42:40

求状态转移矩阵，现给出矩阵如下：采用拉普拉斯变换法，matlab代码如下。 syms s t x0 tao phi phi0;声明变量 A=[-13/7 -2/7;4/7 -22/7]; I=[1 0;0 1]; E=s*I-A; C=det(E); D=collect(inv(E)); phi0=ilaplace...

收起

matlab
系统的状态转移矩阵
万次阅读 2020-03-22 21:11:55

状态转移矩阵的定义：对于给定的线性定常系统 x˙=Ax+Bu\dot{x}=Ax+Bux˙=Ax+Bu 其中，xxx为nnn维状态向量称满足如下矩阵微分方程： Φ˙(t−t0)=AΦ(t−t0),Φ(t0)=I,t≤t0 \dot \Phi(t-t_0)=A\Phi(t-t_0),\quad ...

收起
系统结构-延迟禁止表、冲突向量、状态转移图、最小平均延迟周期性、调度方案
千次阅读 多人点赞 2021-03-02 18:50:09

1、写出延迟禁止表、冲突向量C 延迟禁止表：将流水线中所有各段对一个任务流过时会争用同一段的节拍间隔数汇集在一起，构成一个延迟禁止表F。那么对于第1段，间隔9-1=8拍那么对于第2段，间隔3-2=1拍、8-2=6拍、8-3...

收起
crf中的状态转移
千次阅读 2020-07-10 09:54:22

看了tensorflow的代码后明白了原因所在：在没有给定状态转移矩阵时(通常不会给出状态转移矩阵)，tensorflow随机初始一个状态转移矩阵，然后在训练的过程中学习这个状态转移矩阵。问题的原因是tf随机初始的，对于神经...

收起
动态规划-如何推导出状态转移方程？
万次阅读 2019-01-07 21:15:38

你可以用状态转移表来帮助自己理解整个过程。如果能找到准确的转移方程，那么离最终的代码实现也就不远了。这里说下什么是状态转移方程：从上一个状态到下一个状态之间可能存在一些变化，以及基于这些变化的最终...

收起

Python 算法动态规划
状态转移算法
万次阅读 2021-08-17 10:02:09

2020年发表在自动化学报的论文《状态转移算法原理及应用》，对状态转移算法作了广泛而深入的介绍： https://kns.cnki.net/kcms/detail/detail.aspxdbcode=CJFD&dbname=CJFDAUTO&filename=MOTO202011002&...

收起

算法人工智能自然语言处理
动态规划（一）一一状态定义和状态转移方程
万次阅读 多人点赞 2019-09-12 10:57:56

接下来就可以写出状态转移方程，v(i) = max(v(i - 1) + nums[i] , nums[ i ]),即下标为 i 时连续数组的最大和肯定等于 nums[ i ] 和下标为 i - 1时连续数组的最大和加上nums[ i ]的值中的最大的一个。...

收起

动态规划
动态规划状态转移公式
千次阅读 2020-02-16 14:43:23

转移公式最大连续子序列和在一个给定的序列中，找出一个连续的子序列，使得这个子序列的和最大 dp[i]表示以A[i]作为末尾的连续序列最大和 dp[i]=max(A[i],dp[i-1]+A[i]) 转移情况： ①最大和的连续序列只有...

收起

动态规划
用matlab求状态转移矩阵(给定t)
千次阅读 2021-05-12 19:59:50

用matlab求状态转移矩阵给定输入矩阵为A 说明——利用[ L-1((sL-A)-1) ]公式求方法1： A=[……]; syms t; //定义t为变量// D=expm(A*t) （最后结果放在D内）方法2： a=[……]; syms s t;//定义变量// G=inv(s*...

收起

matlab
马尔科夫状态转移矩阵
千次阅读 2019-10-06 18:59:40

状态转移矩阵是俄国数学家马尔科夫提出的，他在20世纪初发现：一个系统的某些因素在转移过程中，第n次结果只受第n-1的结果影响，即只与上一时刻所处状态有关，而与过去状态无关。在马尔科夫分析中，引入状态转移这...

收起
【转】超详细的UML状态图符号，初学者也能轻松看懂状态图
千次阅读 2020-12-15 10:27:01

UML状态图，用于显示状态机，即描述一个对象所处的可能状态以及状态之间的转移。用状态图建模可以帮助开发人员分析复杂对象的各种状态的转换，以及对象何时执行怎样的动作。那状态图又是怎样表示这些信息的呢？要想...

收起
状态转移矩阵计算
万次阅读 2018-11-28 11:30:53

定义法：拉氏变换法：特征值法：首先，考虑A的特征值不重时（互异），设A的特征值为λi(i = 1,2,…n)，则可经过非奇异变换把A化成对角标准形，即：写出: 展开，有： ...上式表明，An是An-1,An-2,…,A,...

收起
备战秋招之Verilog状态机代码
千次阅读 2020-07-27 09:42:15

第二个Always语句采用组合逻辑判断状态转移条件（根据状态转移图写）第三个Always语句描述状态输出（可以采用组合逻辑输出，也可以时序电路时输出） Example: 1.设计一个自动售饮料的逻辑电路。它的投币口每次...

收起

verilog 代码规范
分享一种绘制FPGA状态转移图的工具
千次阅读 2021-02-20 16:40:42

分享一种绘制FPGA状态转移图的工具：一款用于绘制状态机转换图和流程图的web在线绘图工具绘制状态转移图非常方便！！！！！！

收起
moore&mealy状态机区分（附例子&代码）&三段式描述方式
千次阅读 2020-12-21 11:32:13

在状态机部分，moore和mealy也算是老生常谈了吧。什么是状态？说白了就是通过时钟信号不断改变当前的状态，可能是根据输入的数据，也可能是自身发生改变（比如一些计时器），所以少不了触发器，虽然我们有功能...

收起
机器学习（MACHINE LEARNING）MATLAB求解状态转移矩阵
千次阅读 2020-05-27 21:45:19

文章目录1 转移矩阵2 举例3 代码求解状态转移矩阵 1 转移矩阵转移概率矩阵（又叫跃迁矩阵，英文名：transition matrix）是俄国数学家马尔科夫提出的，他在20世纪初发现：一个系统的某些因素在转移中，第n次结果只受...

收起
动态规划总结以及状态转移方程的推导（一）
千次阅读 2020-10-15 11:17:48

其实就是选与不选之间的决策，最后我们由小部分的最优解可以推算出总共的最优解，这就是动态规划， 状态转移方程为：dp[i] = max(dp[i-1],dp[i-2]+nums[i]) 初始条件为dp[0] = nums[0] ,dp[1] = max(nums[0]，nums...

收起
连续状态转移算法（STA）的实现（python版）
万次阅读 2021-12-16 13:28:10

背景介绍所有的随机优化算法（GA、ABC、PSO、STA、模拟退火）都是一个套路通过当前的一个解或者一些产生一堆新的候选解，这一步叫产生候选解然后通过某个评价函数...

收起

算法 python 开发语言
matlab 连续系统状态空间表达式的离散化&状态转移矩阵求解
千次阅读 2020-06-28 21:51:55

最近在学习卡尔曼滤波需要在matlab/simulink系统中将连续系统进行离散化 ... 数学过程推导具'j体的数i学推导过程a就不做详绍了，在现代控制理论教材中都有，...求系统的状态转移矩阵,式中为拉氏反变换 matlab求解过.

收起

matlab 算法傅立叶分析
趣谈设计模式 | 状态模式(State)：如何实现游戏中的状态切换？
千次阅读 2020-11-02 13:17:14

文章目录案例：马里奥积分竞赛有限状态机分支逻辑法查表法状态模式孪生兄弟:状态模式与策略模式总结完整代码与文档案例：马里奥积分竞赛喜欢马里奥的小伙伴们都应该知道，前不久马里奥为了庆祝35周年，推出了一款...

收起

设计模式 c++

根据状态转移表实现时序电路

根据状态转移表实现时序电路

【C语言】C/C++用状态转移表联合函数指针数组实现状态机FSM

离散状态转移算法（DSTA）python版实现

背景

替换算子

交换算子

平移算子

对称变换

文件结构

代码

结果

后记，补一个四种算子的好看点的图

C/C++用状态转移表联合函数指针数组实现状态机FSM

简述隐含表法化简状态步骤

状态与状态转移方程

动态规划——状态转移方程

状态迁移图

状态转移矩阵求解

用matlab求状态转移矩阵

系统的状态转移矩阵

系统结构-延迟禁止表、冲突向量、状态转移图、最小平均延迟周期性、调度方案

crf中的状态转移

动态规划-如何推导出状态转移方程？

状态转移算法

动态规划（一）一一状态定义和状态转移方程

动态规划状态转移公式

用matlab求状态转移矩阵(给定t)

马尔科夫状态转移矩阵

【转】超详细的UML状态图符号，初学者也能轻松看懂状态图

状态转移矩阵计算

备战秋招之Verilog状态机代码

分享一种绘制FPGA状态转移图的工具

moore&mealy状态机区分（附例子&代码）&三段式描述方式

机器学习（MACHINE LEARNING）MATLAB求解状态转移矩阵

动态规划总结以及状态转移方程的推导（一）

连续状态转移算法（STA）的实现（python版）

matlab 连续系统状态空间表达式的离散化&状态转移矩阵求解

趣谈设计模式 | 状态模式(State)：如何实现游戏中的状态切换？
