  • 以下是我个人对LTE的理解: 首先,对于手机来说,支持我们上网的是流量,而这个网络就是所谓的4G网络。无论是联通还是移动来说,都是LTE,只不过一个使用的FDD模式,一个使用TDD模式。那么我们手机如何进行通信的?...

    以下是我个人对LTE的理解:
    首先,对于手机来说,支持我们上网的是流量,而这个网络就是所谓的4G网络。无论是联通还是移动来说,都是LTE,只不过一个使用的FDD模式,一个使用TDD模式。那么我们手机如何进行通信的?这个框架弄清楚就可以大致了解LTE里面的架构了。首先,下载一个东西如何调度LTE网络资源呢?这些过程作出了以下的分析:
    首先,你要下载东西必须连接网络吧。那么你所用的移动网络都是要经过基站连接的。除了WIFI是由路由转发的局域网以外。手机要处于开机状状态, 然后通过手机进行小区基站的搜索,然后与这个基站的时间和频率进行同步,这是最关键的。然后获得你小区基站的位置,就是所谓的物理地址cell PHY ID.然后读基站里面的PBCH信道,来获取系统帧号和带宽信息,以及PHICH的配置信息,PHICH是一种控制格式的信道。所谓信道就是一种数据,用通俗的话来讲就是存储数据的空间。
    此时,手机已经知道了基站的位置,以及基站系统的帧号和带宽的一些信息了。手机就要尝试着连接这个基站了,那么怎么样连接呢?
    它是在PRACH上给基站发送Preamble序列。PRACH是一种随机接入信道,就是为手机随机接入所用的。当基站收到消息后,基站要对手机要进行回应,此时它会告诉手机几种信息,一种是你接入了我哪个资源块,称为RA-RNTI。一种是时间间隔的控制。以及对这个手机的连接进行授传,称为UL-grant.。那么,现在手机就要像基站发起连接了,叫做所谓的RRC连接。连接之前要完成一些默认的配置。1.信道默认配置,2.MAC调度层信息的配置,3,CCCH公共控制信道的配置4.时间的配置。5,时间间隔的配置。完成了之后,手机就开始进行RRC的连接。它的连接的具体过程是通过RRC->CCCH->UL-SCH->PDSCH这三个信道进行数据传输。手机尝试着对基站进行连接。基站收到这些消息之后就会对手机进行回答,我收到了你的连接。然后进行对手机连接的一些过程,它要做的是共享给手机我的RRC资源的配置,然后手机通过RRC这个协议进行连接。此时手机连接了之后要告诉基站我连接了,那么手机就要向基站发出我连接了的消息。如果此时基站没有收到这样的消息,基站会重复的向手机发出RRC连接的消息。为了防止信息被泄漏。
    手机与基站的连接可以通俗的理解为我们打开手机连接蜂窝移动网络。此时就可以上网啦!那么上网是个什么过程呢?首先上网你要做的事情无非只有两种,一种是下载某个东西,一种是上传某个东西。就是我们所说的上载和下载。那么这些数据进行传输的过程称为上行调度和下行调度。首先来说上行调度:
    上行调度就是所谓的上传某一个东西。那么肯定是手机要先对基站发出什么消息之后再进行。上面已经说了手机与基站连接了,那么手机就要向基站进行上行资源调度的请求。它是通过PUCCH来进行的,PUCCH也是一种信道。叫上行控制信道。手机现在就要告诉基站,我要传输多少收据量。同时,手机必须告诉基站我的ID号是什么。如何告诉基站呢?是通过SR来告诉的,SR为1就对基站说我手机有数据要传给你,SR为0就对基站说,我手机暂时没有数据给你。当基站收到手机的这么多消息的时候,基站肯定在想如何让手机能更好的将我的数据传给我,这个时候,传输的环境至关重要。如果被传输的环境进行干扰的话,那么手机的数据是无法传到基站的。此时,要进行上行信道的质量检测。如果质量好就让手机传数据。质量不好就不要手机传数据。那么如何检测呢?打个很简单的比方,你要测试一个东西好不好,你拿一个东西来测就行了。此时基站那边用参考信道让手机将这个标准的参考信号发给基站。看这个信号是不是能够发送完整就能够检测信道的好坏了。但是这种检测方法也有误差,万一,信道的质量变得很快,你测的这一个时间是好的,下一秒就变坏了。这只是一种客观的方法。在确保信道质量好的情况下传输数据是最好的。此时已经知道信道质量是好的了,那么基站就要分配资源给手机了,有时候机器之间的操作就是这么繁琐,分配了之后还要告诉手机我分配给你什么东西。就是手机啊,你要在哪一条路上传播数据。用通信的专业术语就是你要在哪个载波上面传输数据,以及采用哪种编码方案。然后基站再为手机分配资源为手机传输数据做准备。手机接收到基站的资源分配通知后,就要时刻监视PDCCH上面基站所发的东西。收到基站发的东西后就有权限进行数据传输了,它是在PUSCH信道对应的PRB上传输数据信息。由于上行链路中没有盲解码,那么资源空缺的部分补0即可。此时基站要判断手机是否传送数据成功,如果传送失败,手机要继续传送数据。此上就是上行调度的过程。
    下行调度就是所谓的下载某一个东西。那么肯定是基站发给手机的数据。首先基站在发数据前同样要检测信道的质量,质量好的时候向手机发送数据。通过CQI就可以知道信道质量的好坏。基站先发给手机参考信号,然后通过CQI进行质量检测,将检测的结果告诉给基站,CQI不仅告诉基站信道的质量,还告诉基站用哪种编码方式比较好。此时基站根据信道的好坏自适应地分配下行资源,在下行链路中,接入网在每个TTI时间间隔之内不断的为手机分配资源。资源分配好了就要传输了,将资源分配的结果填充到PDSCH信道上,然后在PDCCH上传输用户的业务。手机收到数据后并判断是否要需要基站重新发送数据,那就是手机根据检测PDCCH信道,解码对应的PDSCH信息,然后再解码PDCCH信道上面的内容。通俗的来讲就像C语言的二级指针,通过PDSCH找到所传内容的目录,通过PDCCH来找到所传的内容是什么。最后基站是否要重新传输相应的数据。

    欢迎使用Markdown编辑器

    你好! 这是你第一次使用 Markdown编辑器 所展示的欢迎页。如果你想学习如何使用Markdown编辑器, 可以仔细阅读这篇文章,了解一下Markdown的基本语法知识。

    新的改变

    我们对Markdown编辑器进行了一些功能拓展与语法支持,除了标准的Markdown编辑器功能,我们增加了如下几点新功能,帮助你用它写博客:

    1. 全新的界面设计 ,将会带来全新的写作体验;
    2. 在创作中心设置你喜爱的代码高亮样式,Markdown 将代码片显示选择的高亮样式 进行展示;
    3. 增加了 图片拖拽 功能,你可以将本地的图片直接拖拽到编辑区域直接展示;
    4. 全新的 KaTeX数学公式 语法;
    5. 增加了支持甘特图的mermaid语法1 功能;
    6. 增加了 多屏幕编辑 Markdown文章功能;
    7. 增加了 焦点写作模式、预览模式、简洁写作模式、左右区域同步滚轮设置 等功能,功能按钮位于编辑区域与预览区域中间;
    8. 增加了 检查列表 功能。

    功能快捷键

    撤销:Ctrl/Command + Z
    重做:Ctrl/Command + Y
    加粗:Ctrl/Command + B
    斜体:Ctrl/Command + I
    标题:Ctrl/Command + Shift + H
    无序列表:Ctrl/Command + Shift + U
    有序列表:Ctrl/Command + Shift + O
    检查列表:Ctrl/Command + Shift + C
    插入代码:Ctrl/Command + Shift + K
    插入链接:Ctrl/Command + Shift + L
    插入图片:Ctrl/Command + Shift + G

    合理的创建标题,有助于目录的生成

    直接输入1次#,并按下space后,将生成1级标题。
    输入2次#,并按下space后,将生成2级标题。
    以此类推,我们支持6级标题。有助于使用TOC语法后生成一个完美的目录。

    如何改变文本的样式

    强调文本 强调文本

    加粗文本 加粗文本

    标记文本

    删除文本

    引用文本

    H2O is是液体。

    210 运算结果是 1024.

    插入链接与图片

    链接: link.

    图片: Alt

    带尺寸的图片: Alt

    当然,我们为了让用户更加便捷,我们增加了图片拖拽功能。

    如何插入一段漂亮的代码片

    博客设置页面,选择一款你喜欢的代码片高亮样式,下面展示同样高亮的 代码片.

    // An highlighted block
    var foo = 'bar';


    生成一个适合你的列表

    • 项目
      • 项目
        • 项目
    1. 项目1
    2. 项目2
    3. 项目3
    • 计划任务
    • 完成任务

    创建一个表格

    一个简单的表格是这么创建的:

    项目 Value
    电脑 $1600
    手机 $12
    导管 $1

    设定内容居中、居左、居右

    使用:---------:居中
    使用:----------居左
    使用----------:居右

    第一列 第二列 第三列
    第一列文本居中 第二列文本居右 第三列文本居左

    SmartyPants

    SmartyPants将ASCII标点字符转换为“智能”印刷标点HTML实体。例如:

    TYPE ASCII HTML
    Single backticks 'Isn't this fun?' ‘Isn’t this fun?’
    Quotes "Isn't this fun?" “Isn’t this fun?”
    Dashes -- is en-dash, --- is em-dash – is en-dash, — is em-dash

    创建一个自定义列表

    Markdown
    Text-to-HTML conversion tool
    Authors
    John
    Luke

    如何创建一个注脚

    一个具有注脚的文本。2

    注释也是必不可少的

    Markdown将文本转换为 HTML

    KaTeX数学公式

    您可以使用渲染LaTeX数学表达式 KaTeX:

    Gamma公式展示 Γ(n)=(n1)!nN\Gamma(n) = (n-1)!\quad\forall n\in\mathbb N 是通过欧拉积分

    Γ(z)=0tz1etdt . \Gamma(z) = \int_0^\infty t^{z-1}e^{-t}dt\,.

    你可以找到更多关于的信息 LaTeX 数学表达式here.

    新的甘特图功能,丰富你的文章

    Mon 06Mon 13Mon 20已完成 进行中 计划一 计划二 现有任务Adding GANTT diagram functionality to mermaid
    • 关于 甘特图 语法,参考 这儿,

    UML 图表

    可以使用UML图表进行渲染。 Mermaid. 例如下面产生的一个序列图::

    张三李四王五你好!李四, 最近怎么样?你最近怎么样,王五?我很好,谢谢!我很好,谢谢!李四想了很长时间,文字太长了不适合放在一行.打量着王五...很好... 王五, 你怎么样?张三李四王五

    这将产生一个流程图。:

    链接
    长方形
    圆角长方形
    菱形
    • 关于 Mermaid 语法,参考 这儿,

    FLowchart流程图

    我们依旧会支持flowchart的流程图:

    Created with Raphaël 2.2.0开始我的操作确认?结束yesno
    • 关于 Flowchart流程图 语法,参考 这儿.

    导出与导入

    导出

    如果你想尝试使用此编辑器, 你可以在此篇文章任意编辑。当你完成了一篇文章的写作, 在上方工具栏找到 文章导出 ,生成一个.md文件或者.html文件进行本地保存。

    导入

    如果你想加载一篇你写过的.md文件或者.html文件,在上方工具栏可以选择导入功能进行对应扩展名的文件导入,
    继续你的创作。


    1. mermaid语法说明 ↩︎

    2. 注脚的解释 ↩︎

    展开全文
  • 1.上行传输机制与下行类似,当UE需要给eNB传递信息时,也是通过物理信道参考信号发送的。上行物理信道包括PRACH随机接入信道、PUCCH控制信道、PUSCH共享信道,上行参考信号包括解调参考信号DMRS(Demodulation ...

    1.上行传输机制

    与下行类似,当UE需要给eNB传递信息时,也是通过物理信道和参考信号发送的。上行物理信道包括PRACH随机接入信道、PUCCH控制信道、PUSCH共享信道,上行参考信号包括解调参考信号DMRS(Demodulation Reference Signals)和侦听参考信号SRS(Sounding reference signal)。它们的作用分别是:

    (1)PRACH信道用于传输前导码,这个已经在随机接入过程中介绍了,此处不再说明。

    (2)PUCCH信道按照承载信息类别的不同,划分为两种不同的格式,分别为PUCCH格式1/1a/1b和PUCCH格式2/2a/2b,不同的PUCCH格式作用稍有不同。PUCCH格式1/1a/1b用于传输SR和/或HARQ ACK/NACK的UCI(Uplink Control Information)上行控制信息,而PUCCH格式2/2a/2b则用于传输CQI/PMI/RI和/或HARQ ACK/NACK的UCI上行控制信息。

    上行控制信息UCI是PUCCH信道中承载的具体内容,类似于DCI是PDCCH信道中承载的内容。我们知道DCI包括了很多格式,比如DCI0/1/1A/2/2A/3/3A等,UCI也有不同的类型,比如SR/ACK/NACK/CQI/PMI/RI等等。关于更详细的UCI方面的内容,在以后的博文中再继续介绍。

    (3)PUSCH信道可以传输层2的PDU、层3的信令、UCI控制信息以及用户数据。

    (4)DMRS参考信号是eNB用来对上行PUSCH或PUCCH作相干解调而进行的信道估计用的,eNB可以通过检测DMRS解调参考信号来评估上行信道,从而获取信噪比SINR等参数,类似于UE通过检测小区专用参考信号CRS来评估下行信道的CQI。DMRS需要伴随着PUCCH或PUSCH一起传输,类似于GSM中的SACCH信道,既可以伴随SDCCH信道传输,也可以伴随TCH信道传输。

    (5)SRS参考信号被eNB用来进行信道状态的估计,以支持上行信道资源的自适应调度,作用与DMRS类似,都可以计算得到信噪比SINR,但需要注意:

    第一,如果某个UE在上行子帧n中没有上行传输,即没有任何信息需要通过PUCCH或PUSCH传输,那么由于DMRS是伴随信号,所以在子帧n中也就没有DMRS参考信号了,但此时仍然存在着SRS信号。在很多时候,上行子帧里是没有PUCCH和PUSCH信道的,也就没有DMRS参考信号,此时eNB可以对SRS信号进行评估获取SINR,为上行调度提供依据。

    第二,DMRS是和PUCCH或PUSCH伴随着传输的,因此是从相同的频率位对上行信道进行的评估,而SRS信号并伴随PUCCH或PUSCH一起传输,因此是从不同的频率位置对上行信道进行的评估。对于同一个UE,如果同一个上行子帧同时存在这两种参考信号,那么eNB如何使用两种不同的SINR,是由设备厂家的算法决定的。从后文的图5和图6,可以看到这两个参考信号的位置是不同的。

    第三,通过对SRS的检测,还可以获取当前上行时间提前量TA值,该TA值可以上报给MAC,由MAC通过PDU配置到UE侧。

    2.上行物理信道在子帧中的位置

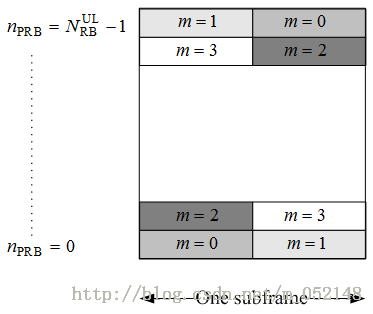

    与下行不同的是,PUCCH控制信道分布在带宽高低频率的两端,如图1所示。每个PUCCH信道也都需要一个RB对承载,组成这个RB对的两个RB分别位于带宽的高低频率两侧。比如m=0的PUCCH信道,第一个时隙的RB位置位于RB-ID号最小的地方,即RB0,第二个时隙的RB位置则位于整个带宽RB-ID号最大的地方。由于同一个RB不能同时传输PUCCH和PUSCH,因此除了PUCCH实际占用的RB外,其余的RB均可以用于PUSCH信道的传输。对于同一个UE而言,同一个上行子帧不能同时使用PUCCH和PUSCH信道传输。

    那为什么PUCCH信道要放在PUSCH信道的高低两端呢?因为对于LTE的上行RB,需要连续的分配,如果PUCCH放在PUSCH信道的中间,会影响单个TTI里上行RB的最大可分配个数。

    设备厂家可以静态或动态的分配PUCCH信道占用的RB个数,总的原则是在满足PUCCH传输要求的情况下,尽量少的分配PUCCH占用的RB个数。因为PUCCH占用的RB个数越多,用于PUSCH传输的RB个数就越少。但如果为PUCCH分配的RB个数过少,则可能导致无法在PUCCH中反馈ACK/NACK的情况。



    (图1 PUCCH和PUSCH位置)

    3.上行参考信号在子帧中的位置

    无论是上行参考信号,还是下行参考信号,它们的位置在子帧里都是固定的,这样做可以方便空口中另一方的检测。

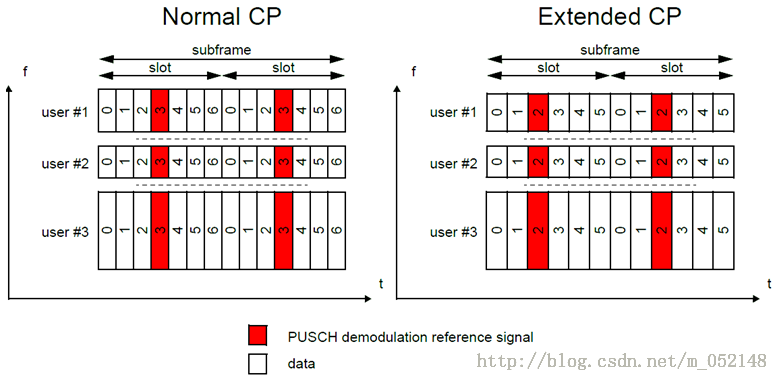

    (1)DMRS在PUSCH中的位置。当解调参考信号DMRS伴随在PUSCH中传输时,它的位置可以表述为:如果是普通CP,则占用每个时隙的第四个OFDM符号;如果是扩展CP,则占用每个时隙的第三个OFDM符号。也就是位于每个时隙中间的那个OFDM符号或倒数第四个符号,如图2中红色标识的OFDM符号。


    (图2 PUSCH信道中DMRS解调参考信号的位置)

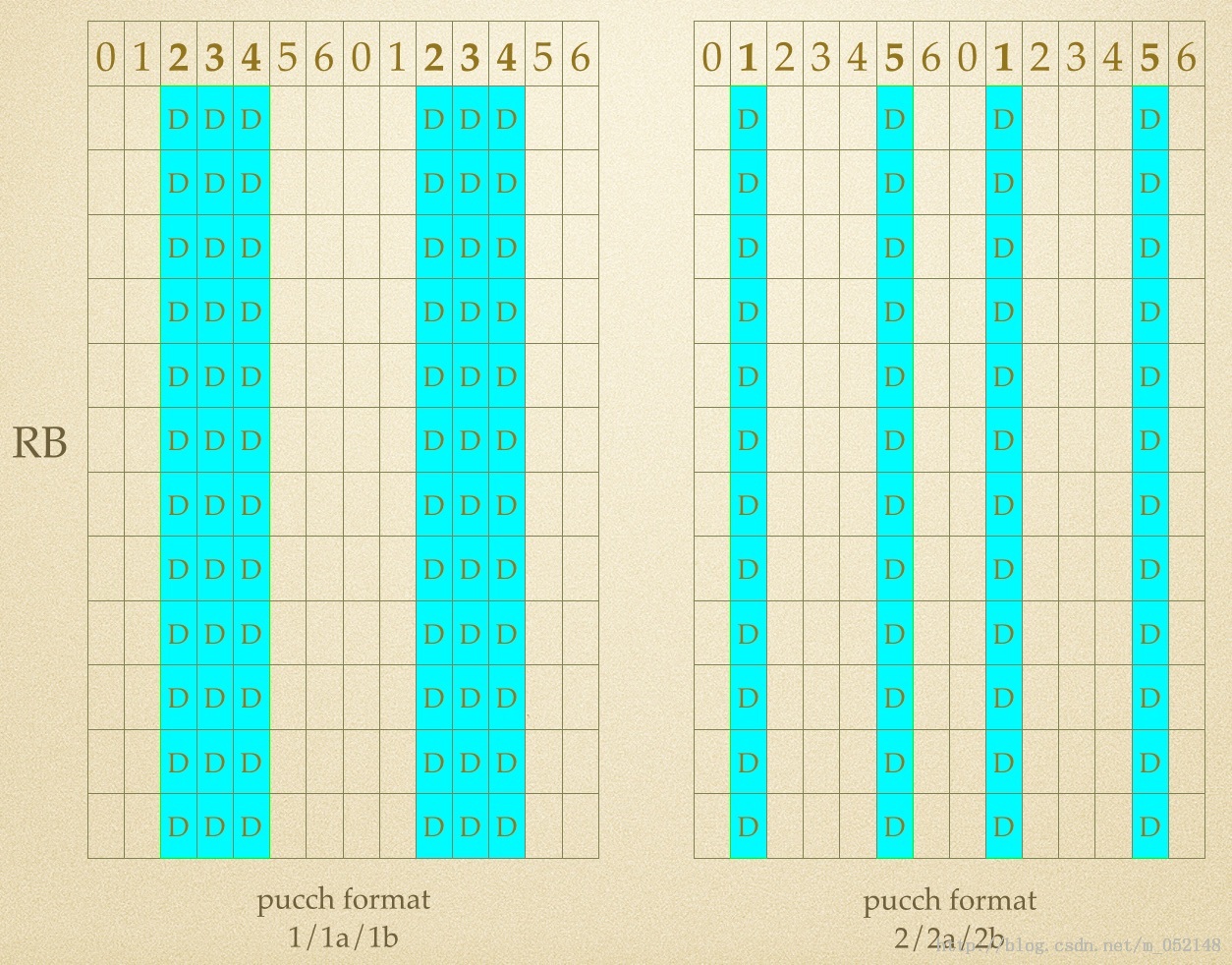

    (2)DMRS在PUCCH中的位置。PUCCH有两种不同类别的格式,在不同的PUCCH格式中,DMRS的位置也不同。具体位置则如图4绿色区域所示。


    (图3 PUCCH信道中DMRS解调参考信号的位置)

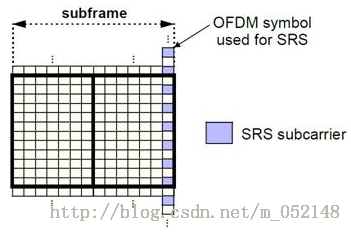

    SRS侦听参考信号位于子帧最后一个OFDM符号中(除特殊子帧),且每隔一个子载波映射一个RE,如图4所示。关于SRS更多详细的内容,以后有机会再介绍。


    (图4 SRS参考信号位置)

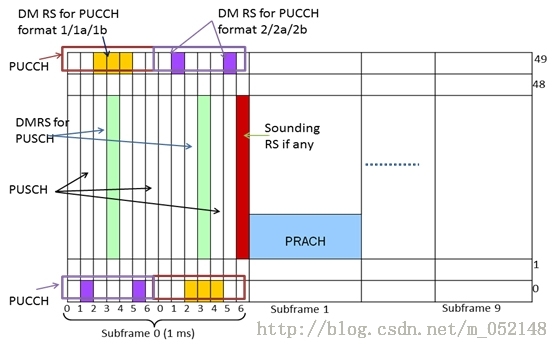

    至此,所有上行物理信道和参考信号的位置已经确定,如果画在一张图上,会是什么样子呢?请参考图5所示。


    (图5 普通CP时上行物理信道和参考信号的位置示意图)

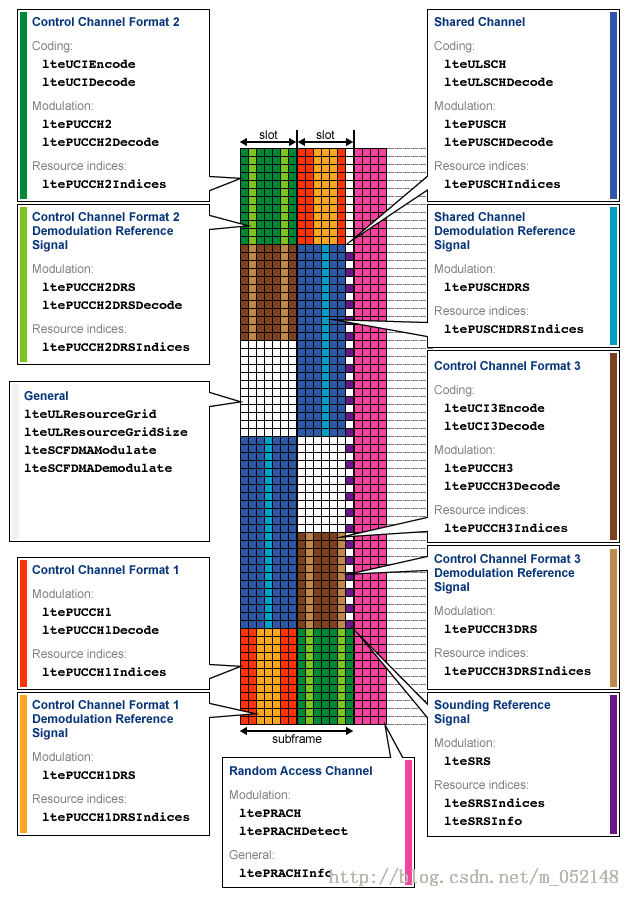

    一个更好看、更有意思的示意图是下面这个样子。其中的PUCCH格式3是R10协议版本引入的,这里大家不用关心,R9协议里是没有这种PUCCH格式的。


    (图6 普通CP时上行物理信道和参考信号的位置示意图)

    参考:

    (1)3GPP TS 36.213 V9.3.0 (2010-09) Physical layer procedures

    (2)3GPP TS 36.211 V9.1.0 (2010-03) Physical Channels and Modulation

    (3)Lauro,http://lteuniversity.com/get_trained/expert_opinion1/b/lauroortigoza/archive/2012/05/29/format-2-pucch-capacity-calculations.aspx

    (4)http://cn.mathworks.com

    (5)《4G LTE/LTE-Advanced for Mobile Broadband》

    展开全文
  • 下行有五种参考信号:CRS(小区特定的参考信号,也叫公共参考信号)是用于除了不基于码本的波束赋形技术之外的所有下行传输技术的信道估计相关解调。小区特定是指这个参考信号与一个基站端的...

    上行有两种参考信号:DM-RS和SRS。

    DM-RS与PUSCH和PUCCH的发送相关联,用作求取信道估计矩阵,帮助这两个信道进行解调。SRS独立发射,用作上行信道质量的估计与信道选择,计算上行信道的SINR。

    下行有五种参考信号:CRS(小区特定的参考信号,也叫公共参考信号)是用于除了不基于码本的波束赋形技术之外的所有下行传输技术的信道估计和相关解调。小区特定是指这个参考信号与一个基站端的天线端口(天线端口0-3)相对应。MBSFN-RS是用于MBSFN的信道估计和相关解调。在天线端口4上发送。UE-specificRS(移动台特定的参考信号)用于不基于码本的波束赋形技术的信道估计和相关解调。移动台特定指的是这个参考信号与一个特定的移动台对应。在天线端口5上发送。PRS是R9中新引入的参考信号。CSI-RS是R10中新引入的参考信号。

    上行:Two types of uplink reference signals are supported:-Demodulation reference signal,associated with transmission of PUSCH or PUCCH-Sounding reference signal,not associated with transmission of PUSCH or PUCCH The same set of base sequences isused for demodulation and sounding reference signals.

    下行:Five types of downlink reference signals aredefined:

    -Cell-specific reference signals(CRS)
    -MBSFN reference signals
    -UE-specific reference signals
    (DM-RS)-Positioning reference signals (PRS)
    -CSI reference signals(CSI-RS)There is one reference signal transmitted per downlink antennaport.

    https://baike.1688.com/doc/view-d40621729.html

    转载于:https://www.cnblogs.com/mway/p/6220023.html

    展开全文
  • LTE下行参考信号和上行参考信号有哪些 在R9中,下行定义了四种参考信号,分别为分别为小区专用参考信号(C-RS),用户专用参考信号(UE-RS,又称DM-RS),MBSFN参考信号,位置参考信号(P-RS)。在R10中,下行定义了...

    LTE下行参考信号和上行参考信号有哪些

    在R9中,下行定义了四种参考信号,分别为分别为小区专用参考信号(C-RS),用户专用参考信号(UE-RS,又称DM-RS),MBSFN参考信号,位置参考信号(P-RS)。
    在R10中,下行定义了五种参考信号,分别为小区专用参考信号(C-RS),用户专用参考信号(UE-RS,又称DM-RS),MBSFN参考信号,位置参考信号(P-RS),以及CSI参考信号(CSI-RS)。
    TE上行采用单载波FDMA技术,参考信号和数据是采用TDM方式复用在一起的。上行参考信号用于如下两个目的。
    (1)上行信道估计,用于eNode B端的相干检测和解调,称为DRS。
    (2)上行信道质量测量,称为SRS。

    MBSFN 参考信号是什么

    http://www.mscbsc.com/askpro/question79664


    MBSFN (Multicast Broadcast Single Frequency Network)

    多播/组播单频网络(MBSFN),它要求同时传输来自多个小区的完全相同的波形。这样一来,UE接收机就能将多个MBSFN小区视为一个大的小区[1]。此外,UE不仅不会受到相邻小区传输的小区间干扰,而且将受益于来自多个MBSFN小区的信号的叠加。不仅如此,诸如G-RAKE等先进的UE接收机技术还能解决多径传播的时间差问题,从而消除小区内干扰。

    MBSFN分成两种:专用载波的MBSFN和与单播(Unicast)混合载波的MBSFN,这里主要讨论混合载波MBSFNRS设计。MBSFNRS的设计有其特殊要求,在混合载波MBSFN系统的一个无线帧中,通常大部分资源用于单播业务,而只有个别子帧被用于MBSFN业务,典型的场景是在连续的单播子帧之内插有一个孤立的MBSFN子帧,这使得接收这个MBSFN子帧的终端无法像接收单播信号时那样在相邻子帧的RS之间进行内插信道估计。因此 MBSFN的RS设计必须能够支持一个孤立子帧内的信道估计。

    另外,由于多小区合并大大增加了多径的数量,使MBSFN信号的频率选择性远远大于单播信号,因而需要更大的RS频域密度。基于上述考虑,经过研究后采纳了图5-21所示的 MBSFNRS结构(针对15kHz子载波间隔)。频域每两个子载波即插入一个RS,时域每 4个OFDM符号插入1列导频。需要说明的是,MBSFN采用的是扩展CP(Extended CP),使用15kHz子载波间隔时一个子帧包含12个OFDM符号。由于图5-20中已经定义了4种 RS,用于天线端口0~3(Antenna Port 0~3),图中以T0~T3示意,因此MBSFN RS被定义为用于天线端口4(Antenna Port 4)的RS,以T4示意。
    MBSFN参考信号设计

    MBSFN参考信号设计
    子帧内的单播RS哪些需要保留,是另一个需要讨论的问题。为了在MBSFN子帧中传送 PDCCH、PCFICH和PHICH(最多可采用4个天线的发射分集),因此需要保留单播RS的第1和第2列,用于本子帧内PDCCH的解调。同时,这两列OFDM符号还必须使用常规CP(MBSFN子帧的其他OFDM符号使用扩展CP)。
    采用这种设计,下行控制信道的信道估计只能进行频域的一维内插,会对PDCCH的信道估计性能有一定影响,而且还会降低时钟跟踪 (Time Tracking)的范围。而如果要进行时域内插信道估计,还需保留位于第4个OFDM符号的RS,并将这些RS符号的CP改为常规CP,这对MBSFN 子帧造成的损失过大。因此,也有提案甚至建议在MBSFN子帧中不保留单播RS。
    但是,完全删除MBSFN子帧中的单播RS,也带来另一个严重的问题,即缺少了单播 RS,相邻小区UE就无法在这一子帧进行邻小区测量。而且,由于相邻小区的UE可能并不知道本小区内哪一帧是MBSFN子帧,就造成UE在任何有可能是 MBSFN子帧的子帧都不能进行邻小区测量,对邻小区测量的性能损失太大。
    因此,经过权衡,还是决定对MBSFN子帧中的第1和第2符号采用常规CP,并保留单播导频,可以用于PDCCH、PCFICH和PHICH等信道的传输。子帧中的其他符号用于MBSFN信号传输。
    除了和单播信号共享载波的MBSFN模式,另一种MBSFN模式是专用载波 (Dedicated-Carrier,DC)MBSFN,这种模式适合独占的载波部署,不需要和单播信号复用在一起。LTE DC MBSFN采用7.5kHz子载波间隔,所以符号长度是15kHz子载波间隔系统的两倍,因此这种配置的MBSFN系统的RS需要单独设计。经过研究,采纳了图5-22所示的7.5kHz子载波间隔DCMBSFNRS结构。从图中可以看出,考虑到子载波和符号长度的变化,这种结构的RS频域密度和时域密度和图5-21中的15kHz结构基本相同。

    转载于:https://www.cnblogs.com/mway/p/6219803.html

    展开全文
