  • 取样电阻的工作原理  一,电流检测电阻的基本原理:  根据欧姆定律,当被测电流流过电阻时,电阻两端的电压与电流成正比.当1W的电阻通过的电流为几百毫安时,这种设计是没有问题的.然而如果电流达到10-20A,情况就...
  • 电阻抗多频及参数成像技术中正交序列数字解调法的抗噪性能对信号每周期的采样点数决定,采样点数越多,抗噪性能越高。当采样信号频率很高时,为了在被采样信号的一周期内多采样,就需要提高采样时钟的频率,但是...
  • 电阻分压采样电路图(一) 音量控制实质是由电阻构成分压电路,其原理就是电阻串联分压知识,其典型电路如图1-1。 输入电路由信号源Ui、电阻R1和电阻R2构成。分压电路输出电压U0算公式为 从公式可以看出...
  • 贴片采样电阻的那点事

    千次阅读 2012-02-21 16:12:55
    对于电流检测的原理,目前主要有两种检测:基于磁场检测方法和基于分流器检测方法。基于磁场检测方法(以电流互感器和霍尔传感器为代表)具有良好隔离和较低功率损耗等优点,因此主要在驱动技术和大电流...

     转自:

    http://blog.21ic.com/user1/8346/archives/2012/88749.html

    一.介绍

    对于电流检测的原理,目前主要有两种的检测:基于磁场的检测方法和基于分流器的检测方法。基于磁场的检测方法(以电流互感器和霍尔传感器为代表)具有良好的隔离和较低的功率损耗等优点,因此主要在驱动技术和大电流领域被电子工程师们选用,但它的缺点是体积较大,补偿特性、线性以及温度特性不理想. 由于小体积的高精度低阻值电阻器的实用化,以及数据采集和处理器性能的大幅度提升,已经导致传统的基于分流器的电流检测方法的技术革新,并使新的应用成为可能。

    采样电阻又电流检测电阻,也有人翻译为电流传感电阻器,英语翻译为current sensing resistor,采样电阻阻值一般小于1欧姆,我见过的最小阻值是0.1毫欧,常用用的有0.025欧,0.028欧,0.05欧等。原理:将采样电阻串入电路中,根据欧姆定律,当被测电流流过电阻时,电阻两端的电压与电流成正比,转换为电压型号进行测量。

    二、应用场合:

    1.电源管理(如电源监控)。

    2.开关电源SMPS(DC-DC, 充电管理,电源适配器)。

    如Linear的4100系列锂电池充电电路,采用采样电阻控制充电电流。

    三、选型:

    常见生产厂家:Vishay, IRC,Ohmite, Bourns, 国产的主要有国巨等。PS:电子元件技术网的选型工具也比较好用。

    采样电阻都是精密电阻,精度都在1%以内,更好要求时采用0.05%,甚至0.01%,功率有0.25W,0.5W,1W等。

    1. 阻值:和普通电阻一样,标准阻值为非连续。表示方法:
       1毫欧电阻可表示为: R001 = 0.001R
       25毫欧电阻可表示为: R025 = 0.025R
       100毫欧电阻可表示为: R100 = 0.1R

    2.封装:常见的封装有1206/2010/2512。

    3. 温度系数:

    是锰镍铜合金电阻的典型温度特性曲线,温度系数TCR单位为ppm/K,在20或25℃ 时,TCR=[R(T)-R(T0)]/R(T0) ×(T-T0),对于温度系数的定义,制造商标明温度的上限是必要的,举例说明在+20 -+60℃的温度范围内,测量系统经常选用TCR为几百个ppm/K 的低阻值的厚膜电阻器,比如TCR 为200 ppm/K的电阻器的温度特性,即使在如此小的范围内,+50℃的温度变化就足以导致阻值变化超过1%。

    4.热电动势

    当温度轻微升高或者降低时,在不同材料的接触面上会产生热电势,这种效应对低阻值电阻的影响非常重要,尽管通常情况下热电势数值非常小,但微伏级的热电势能够严重地影响测量结果。

    5. 长期稳定性

    对于任何传感器来说,长期稳定性都非常重要.甚至在使用了一些年后,人们都希望还能维持早期的精度.这就意味着电阻材料在寿命周期内一定要抗腐蚀,并且合金成分不能改变。

    6. 端子连接

    在低阻值电阻中,端子的阻值和温度系数的影响往往是不能忽略的。在PCB layout也要注意采样电阻的走线不能太长,太细。我在使用linear LTC4100做充电管理时,第一版PCB由于忽略了这一点,走线有点长,导致充电电流无法达到我的设定值,后来查了很久才发现是这个问题。

    7.低电感

    在当今的很多应用中需要测量和控制高频电流,分流器的寄生电感参数也得到了大幅改善.表面贴装电阻器的特殊的低电感平面设计和合金材料的抗磁特性,金属底板,以及四引线连接都有效降低了电阻器的寄生电感.   然而,电路板上的取样端子和电阻组成了一个环状结构,为了避免其间因电流产生的磁场和外围磁场而形成的感应电压,需要特别强调要使取样的信号线形成的区域越小越好,最理想的是微带线设计。



    展开全文
  • 电阻抗多频及参数成像技术中正交序列数字解调法的抗噪性能对信号每周期的采样点数决定,采样点数越多,抗噪性能越高。当采样信号频率很高时,为了在被采样信号的一周期内多采样,就需要提高采样时钟的频率,但是...
  • 这是高端电流采样芯片INA199的原理图,高端是指采样电阻串联在电源正极。厂家TI,规格书https://atta.szlcsc.com/upload/public/pdf/source/20171107/C139361_15100519063201097264.pdf。原理图: 经典电...

    本文分析了一款电流采集电路(其实就是TI的一款电流采样芯片),带有偏置电压,因此电流可正可负。

    这是高端电流采样芯片INA199的原理图,高端是指采样电阻串联在电源的正极。厂家TI,规格书https://atta.szlcsc.com/upload/public/pdf/source/20171107/C139361_15100519063201097264.pdf。原理图:



    经典电路

    不同型号对应的增益不同,内部电阻不同



    电路分析 转载自 https://blog.csdn.net/qq_27158179/article/details/82585609

    展开全文
  • 为了对高速模拟信号进行不失真采集,根据奈奎斯特定理, 采样频率必须为信号频率的2 倍以上,但在电阻抗多频及参数成像技术中正交序列数字解调法的抗噪性能对信号每周期的采样点数决定,采样点数越多,抗噪性能越高...
  • 电阻分压采样电路

    千次阅读 2019-09-26 23:58:24
     音量控制实质是由电阻构成分压电路,其原理就是电阻串联分压知识,其典型电路如图1-1。    输入电路由信号源Ui、电阻R1和电阻R2构成。分压电路输出电压U0算公式为    从公式可以看出,由于分母R1+...

    电阻分压采样电路图(一)

      音量控制的实质是由电阻构成的分压电路,其原理就是电阻串联分压的知识,其典型的电路如图1-1。

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      输入电路由信号源Ui、电阻R1和电阻R2构成。分压电路输出电压U0算公式为

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      从公式可以看出,由于分母R1+R2大于R2,所以输出电压小于入电压。也就是说分压电路是一个对输入信号进行衰减的电路。我们可以通过改变R1或R2的大小来改变输入电压U0的大小。

      下分压电阻R2大小对输出电压变化的影响:

      输入电压Ui和R1不变时,如果R2增大,输出电压将增大;R2减小,输出电压也将减少。

      上分压电阻R1大小对输出电压变化的影响:

      输入电压Ui和R2不变时,如果R1增大,输出电压将减小;R1减小,输出电压将增大。

      带负载的电阻分压电路

      图1-2是带有负载的电阻分压电路,电路中的RL是负载电路,他可以是一个电阻也可以是一个电路。

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      其工作原理和上面介绍的一样,只不过是现在分析电路时要将R2和RL并联后的阻抗作为下分压电阻。此时,负载电阻的值越小,负载越重。负载越重,分压电路的输出电压下降的量就越大。

      音量电位器阻值变化的原理

      音量电位器在电路中相当于电阻的一个分压电路,图1-3为音量电位器与电阻分压电路之间的等效电路图,其中RP1为音量电位器。

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      转动电位器的转柄时,动片再电阻体上滑动,动片到两个定片的阻值大小也随之变化。电位器在电路中相当于两个电阻构成的串联电路,动片将电位器的阻体分为两个电阻R1和R2,组成电阻分压电路,在音量控制电路中常用到此器件。

      单声道音量控制器

      单声道音量控制器是各种音量控制器的基础,图1-4是单联电位器构成的的单声道音量控制电路,它实际上是一个电阻分压电路,电位器RP1相当于两个分压电阻。

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      图中的电位器RP1用于音量控制电路,所以又叫音量电位器。BL1是扬声器,它的作用是把电信号转化成声音。功率放大器的作用是把对RP1动片的输出信号进行放大,再推动扬声器BL1工作。

      电阻分压采样电路图(二)

      AD通过分压电阻采样

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      电阻分压采样电路图(三)

      对于异步电机调速系统来说,环球电机速度检测的正确和精度将是调速系统稳定性和控制精度的关键。为了使系统具有良好的稳定性和较宽的调速范围,本系统采用增里式光电编码器来检测异步电机的速度,事件管理器中,集成有正交编码脉冲电路能够接受光电编码器发出的正交编码脉冲信号,通过检测正交编码脉冲信号便可测出电机的速度和运动方向。系统选用定时器作为的时基,定时器工作模式设为增减计数模式,正交编码脉冲作为的时钟源。

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      辅助电源是控制系统必不可少的一部分,小编为了确保能为控制系统提供可靠稳定的电源,辅助电源设计选用线性电源。其工作原理是工频交流电经降压变压器降压后再经整流滤波电路,得到直流电压再经三端稳压芯片得到所需的电源电压。

      电阻分压采样电路图汇总(三款电阻分压采样电路设计原理图详解)

      两相交流电机变频调速控制系统的硬件总体框图,包括以三菱作为功率模块的主电路、以为控制核心的外围基本电路,小编详细介绍了直流母线欠过压保护电路、电流采样电路、速度采样电路以及按键显示电路的设计过程。软件和硬件是异步电机变频调速系统的两大组成部分,硬件是调速系统的基础,软件是调速系统的核心。系统控制能力的优劣主要取决于软件的可靠性和通用性,两相交流电机变频调速系统的软件需要满足实时性、可靠性和通用性。为了提高软件效率,系统软件使用汇编语言来编写。

    0次





    转载于:https://www.cnblogs.com/isAndyWu/p/9856556.html

    展开全文
  • 热敏电阻测温实现起来不难,难在湿敏电阻的使用经验分享是少之又少,花了不少功夫去查资料、研究。 【该文章的方案仅实现了用电阻测量温湿度,但不保证精度】 数据手册提供这张电路图,其测量湿敏电阻阻值的过程简单...

    在学校里学习时,测量温湿度多用DHT22模块,因为这模块容易上手。但是这个模块很贵,且各DHT22模块温湿度数值不统一还容易坏:手上的几个DHT22湿度误差最大能到20%,温度也会差个1~2℃,且有个别久放之后读到的湿度一直是99%。性价比太低。
    用热敏电阻和湿敏电阻测量温湿度是个值得研究的方案。
    热敏电阻测温实现起来不难,难在湿敏电阻的使用经验分享是少之又少,花了不少功夫去查资料、研究。

    【该文章的方案仅实现了用电阻测量温湿度,不考虑精度】



    一、IO测电阻法

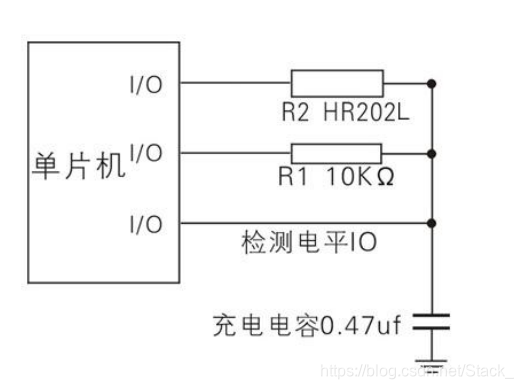

    数据手册提供的这张电路图,其测量湿敏电阻阻值的过程简单来说就是:
    1、所有IO设为输出,拉低,将电容余电放尽;
    2、检测电平IO和湿敏电阻IO设为输入,10K电阻IO设为输出并拉高,同时开始计时。电容充电中;
    3、检测电平IO变为高电平时(检测电平IO有上升沿中断功能更好),停止计时,记录下这个时间T1;
    4、重复1、2、3的步骤,只是步骤2的通过10K电阻充电改为通过湿敏电阻充电,记录下充电时间T2;
    5、根据关系式T1 / 10K = T2 / R湿敏,计算出湿敏电阻阻值,查表得到湿度值。

    (充放电都确保电流流经湿敏电阻,满足交流的要求应该能大大延长湿敏电阻寿命)

    【参考资料】

    官方电路图



    ==============================================================================



    上述方法我未实践过,只实践过下面这个:采用IO模拟交流输出,AD采样的方法【参考资料】


    二、AD测电阻

    在这里插入图片描述

    DEMO板原理图



    在这里插入图片描述

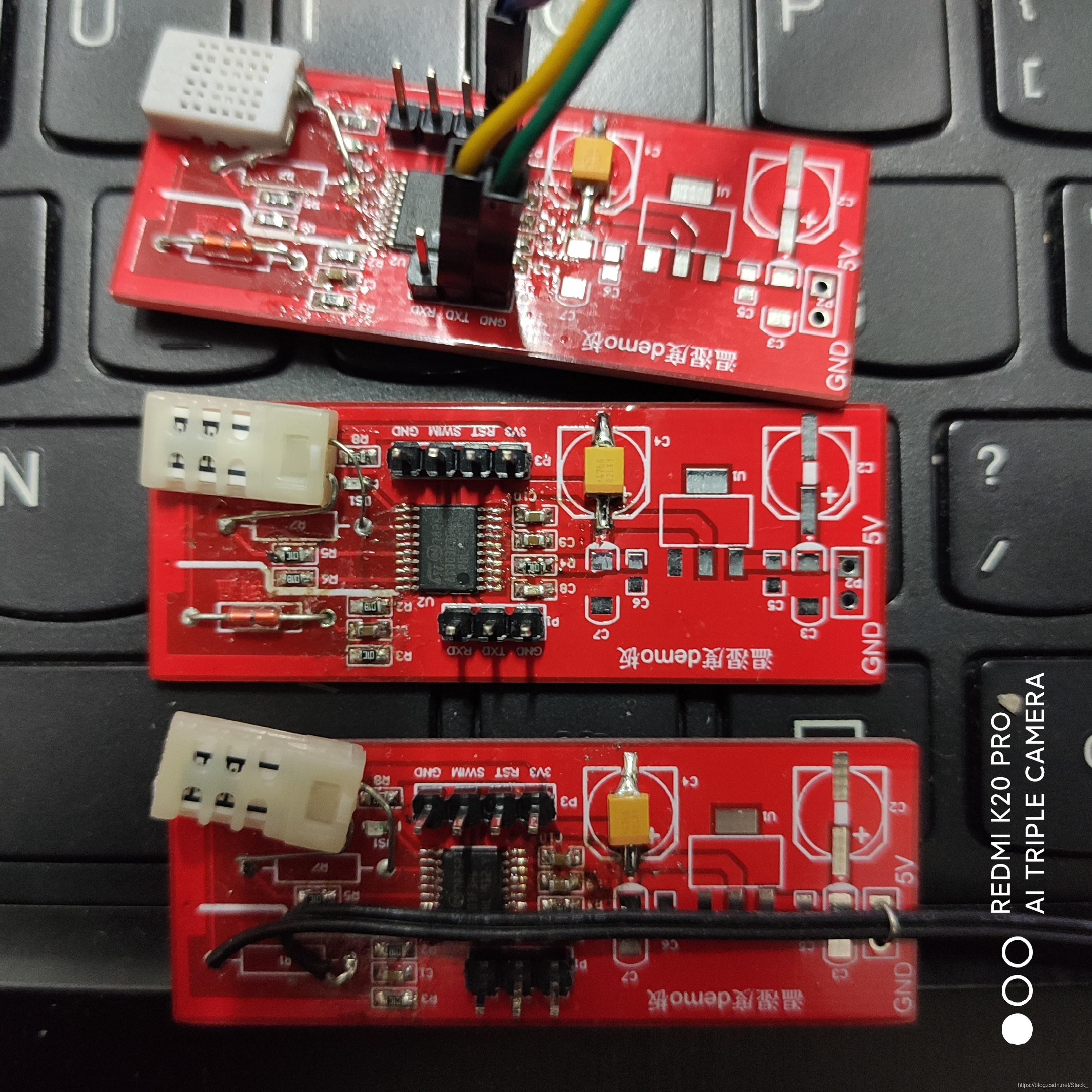

    DEMO板

    .
    .


    /**
      * @brief  产生1KHz交流方波
      * @note   固定电阻端和湿敏电阻端IO此高彼低产生交流方波
      * @param  None
      * @retval None
      * @author PWH
      * @date   2021/2
      */
    void humd_create_1KHzAndStartAdc(void)
    {
    	static uint32_t time = 0;
    	static uint8_t flag = 1;

    	if ((time2_cnt - time) > 0)	//time2_cnt每250us加1
    	{
    		time = time2_cnt;
    		if (flag == 1)	//1KHz开始,固定电阻端拉高,湿敏电阻端拉低
    		{
    			flag = 2;
    			SENSOR_HUMID_10K_GPIO->ODR |= (uint8_t)SENSOR_HUMID_10K_PIN;
    			SENSOR_HUMID_RH_GPIO->ODR &= (uint8_t)(~SENSOR_HUMID_RH_PIN);
    			return;
    		}
    		else if (flag == 2)	//高电平二分之一处采样
    		{
    			flag = 3;
    			if (humdHasStart == 1)
    			{
    				/* Clear the ADC1 channels */
    				ADC1->CSR &= (uint8_t)(~ADC1_CSR_CH);
    				/* Select the ADC1 channel */
    				ADC1->CSR |= (uint8_t)(ADC1_CHANNEL_3);
    				ADC1->CR1 |= ADC1_CR1_ADON;
    				humdHasStart = 2;
    			}
    			return;
    		}
    		else if (flag == 3)	//翻转,固定电阻端拉低,湿敏电阻端拉高
    		{
    			flag = 4;
    			SENSOR_HUMID_RH_GPIO->ODR |= (uint8_t)SENSOR_HUMID_RH_PIN;
    			SENSOR_HUMID_10K_GPIO->ODR &= (uint8_t)(~SENSOR_HUMID_10K_PIN);
    			return;
    		}
    		else if (flag == 4)
    		{
    			flag = 1;
    			return;
    		}
    	}
    }

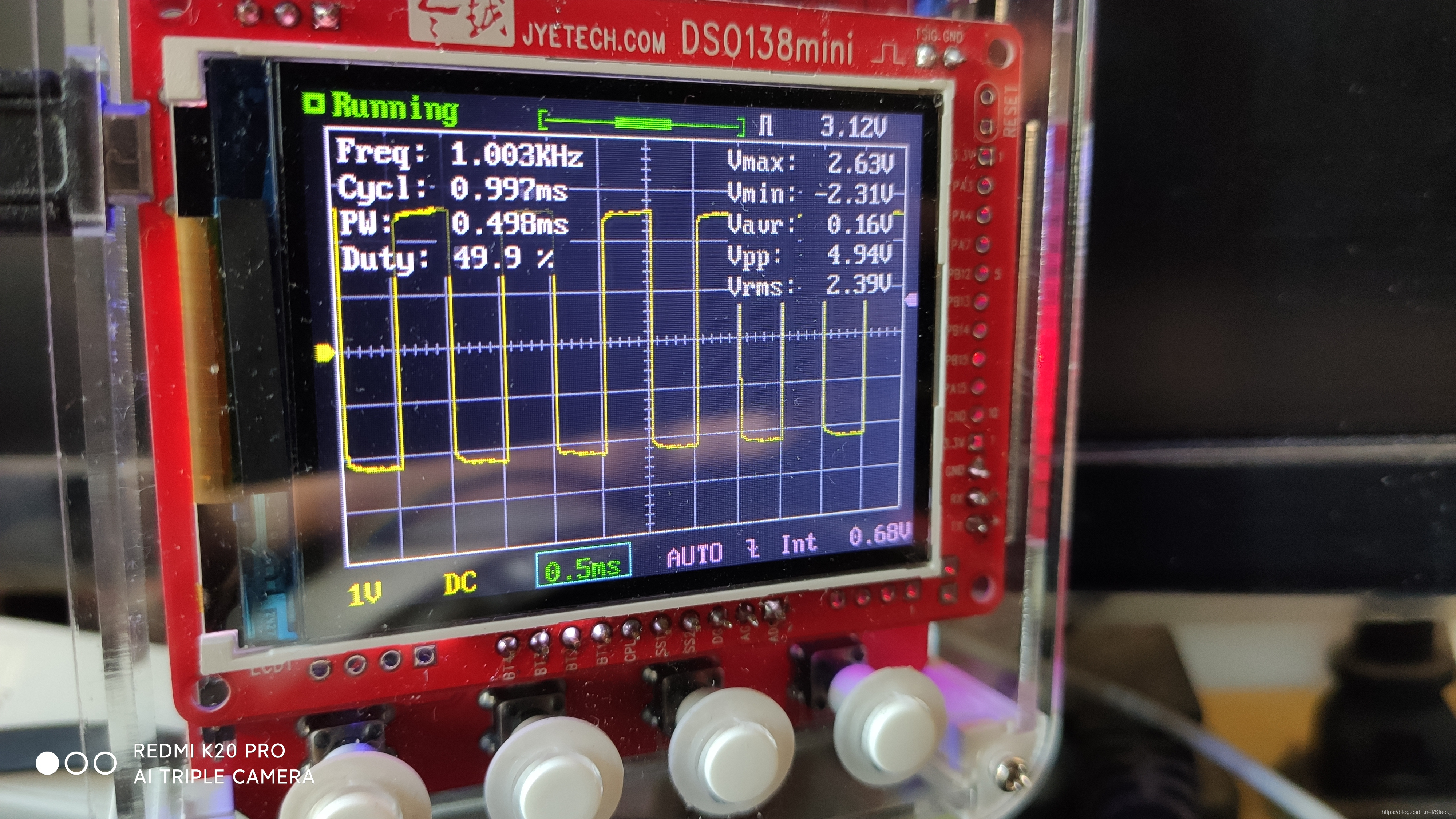

    产生1KHz方波


    在这里插入图片描述

    95%时的1KHz方波

    在这里插入图片描述

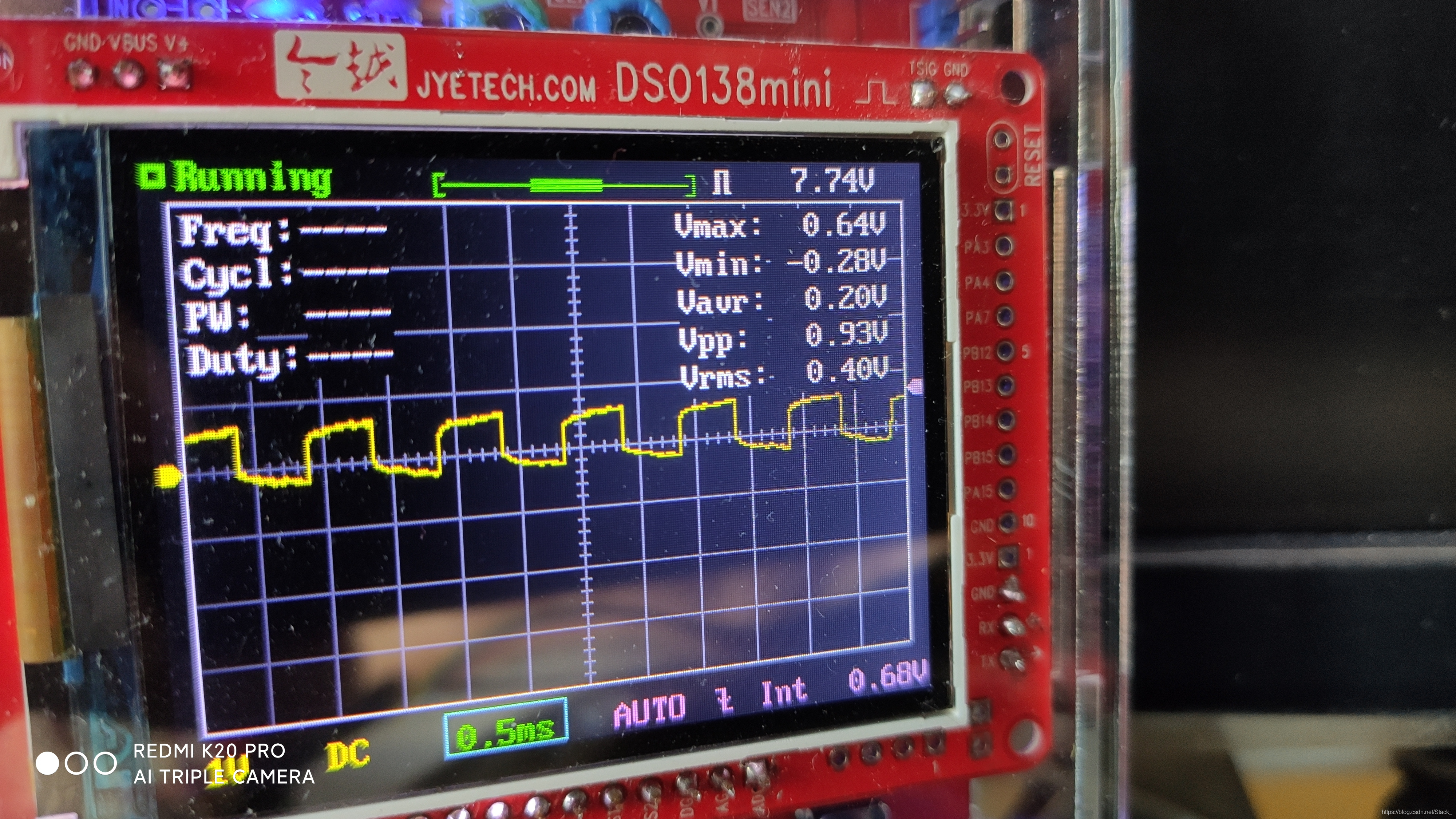

    60%左右湿度的1KHz方波



    根据电路设计和湿度-阻值表算出各温湿度下的ADC值。CM-R和HR202的曲线较为相似,据说C5-M3可被CM-R替代【HR202手册】【CM-R手册】

    在这里插入图片描述

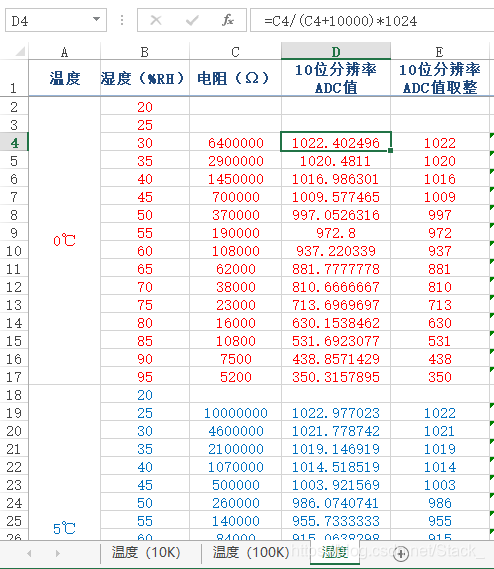

    Excel计算出AD值
    .

    /* 各温度下20% 25% 30% 。。。95%对应的ADC值(10位AD) */
    uint16_t const humd_adc[11][16] =
    {
    	/* 0℃ */
    	1023, 1023, 1022, 1020, 1016, 1009, 997, 972, 937, 881, 810, 713, 630, 531, 438, 350,
    	/* 5℃ */
    	1023, 1022, 1021, 1019, 1014, 1003, 986, 955, 915, 850, 785, 658, 564, 470, 350, 271,
    	/* 10℃ */
    	1023, 1022, 1020, 1016, 1009,  994, 970, 935, 889, 823, 739, 622, 512, 421, 332, 259,
    	/* 15℃ */
    	1022, 1021, 1019, 1014, 1004,  986, 955, 912, 853, 777, 682, 568, 461, 391, 307, 236,
    	/* 20℃ */
    	1022, 1020, 1018, 1012,  999,  976, 936, 883, 815, 726, 622, 522, 428, 332, 259, 198,
    	/* 25℃ */
    	1021, 1019, 1016, 1008,  990,  960, 911, 850, 774, 682, 600, 470, 379, 287, 224, 170,
    	/* 30℃ */
    	1021, 1018, 1014, 1004,  987,  953, 899, 834, 750, 630, 536, 435, 345, 265, 198, 156,
    	/* 35℃ */
    	1020, 1017, 1012, 1000,  982,  945, 883, 801, 713, 590, 490, 387, 307, 224, 163, 133,
    	/* 40℃ */
    	1019, 1014, 1008,  993,  971,  919, 856, 768, 664, 552, 435, 350, 265, 191, 141, 109,
    	/* 45℃ */
    	1018, 1012, 1006,  986,  950,  896, 823, 722, 617, 498, 387, 297, 224, 163, 125,  93,
    	/* 50℃ */
    	1016, 1009, 1000,  972,  938,  868, 785, 670, 566, 448, 336, 254, 211, 141, 109,  84
    };


    制表
    . . .

    /**
      * @brief  计算并查表得出湿度值
      * @note
      * @param  None
      * @retval None
      * @author PWH
      * @date   2021/2
      */
    uint16_t humd_get(void)
    {
    	uint16_t adcVal = 0;
    	int8_t i = 0;
    	uint16_t tempVal = 0;
    	uint8_t row = 0;
    	adcVal = humd_getAdcValue();	//当前湿度ADC值
    	if (!adcVal)
    	{
    		return 0xffff;				//AD转换未完成
    	}
    	tempVal = temp_get_static();	//当前温度值(为实际温度的10倍)
    	if (tempVal & 0x8000)			//温度为负
    	{
    		row = 0;
    	}
    	else
    	{
    		row = tempVal / 10 / 5;
    	}
    	if (row > 10)
    	{
    		return 0xffff;
    	}
    	for (i = 15; i > -1; i--)
    	{
    		if (adcVal <= humd_adc[row][i])
    		{
    			return (20 + i * 5) * 10;
    		}
    	}
    	return 0xffff;
    }



    查表

    .
    .
    在这里插入图片描述

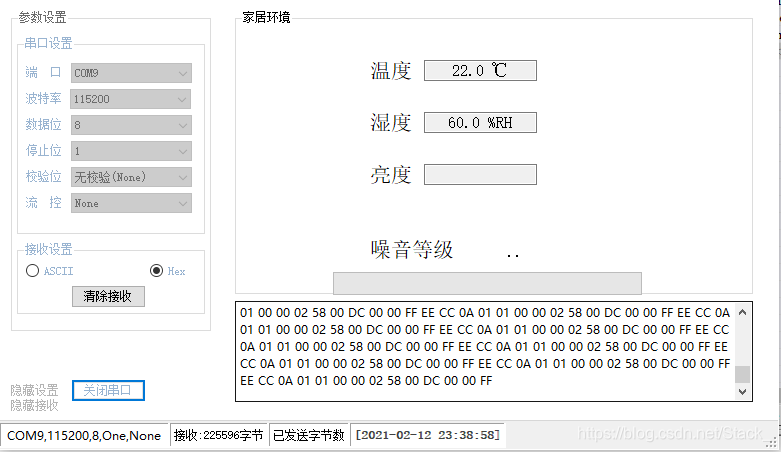

    测试结果



    在这个温湿度下测试结果很理想,和DHT22的数值很接近:温度误差1℃内,湿度5%内。

    【电路设计上切记远离热源,尤其是LDO等电源芯片】

    (上面的描述已经很全了,我整理的文件并不比上面多多少,酌情下载)
    【硬软、文档】

    展开全文
  • 若是采样电阻6.8Ω,最大压降3.4V,这个采集就不成问题了,但是采样电阻的功耗是多少呢?差不多2W了,自身发热太厉害。本文作为电流采样的进阶篇,当然得有些技术含量,否则体现不出价值来,且让我一一道来。主要...
  • 三相桥一共有8种开关状态,在开关状态为111或000时候不能有效采样到任一三相电流,除去全开111或全关000还剩下6种开关状态。如下图为开关状态101期间,可以采样到B相电流,以此类推可得下表。 开关状态...
  • 线性光耦在电流采样中的应用 摘 要:介绍新型精密线性光耦器件HCNR200的工作原理,给出两种用HCNR200和运算放大器实现的检测电机电流的隔离传输电路,并推导出其外围电阻的计算方法。 关键词:线性光耦;线性隔离;...
  • FOC 电流采样方案比较

    万次阅读 多人点赞 2018-10-08 16:46:12
    最近有时间把TI ST还有Microchip三家关于PMSM控制中使用电阻采样电路看了一下,发现各家都有自己特点,就做个总结吧。 1.TI C2000系列双电阻采样原理说明 在U相和V相下桥分别串联一个功率电阻,通过...
  • 电流差分采样电路如上图所示(这也是经典电压差分采样电路),电流采样是通过一个小电阻(约几毫欧到几十毫欧之间),将电流信号转换成电压信号来进行采样原理比较简单,但在实际测试过程中存在一些问题,现在对...
  • 电压采样电路设计

    千次阅读 2020-11-18 20:38:00
    设计原理:采集一个输出范围为20V-28VUo电压信号到0-5V,才能更好利用AD模块,所以首先将Uo电压信号与20V做差分运算,将电压降到0-8V,然后通过电阻分压将8V映射到5V范围内。 1.通过仪放将U0与20V差分运算 2.获取20...
  • 收拾物品时候,发现了一个USB电压测量表然后就有了以下拆解完后,发现它测量原理很简单,利用了电路串并联分压与分流来进行测量,测量精度取决于采样电阻与AD精度,如果精度使用环境中不是很高,这种做法...
  • 利用DDFS芯片ML2035信号作为参考信号,实现了对接地回路感生电流信号的锁相放大,通过实验标定的方式,确定出接地电阻计算的系数,该方法能够有效地抑制噪声,提高接地电阻的测量精度,简化了信号提取电路,同时由于...
  • 下图来说明线性稳压电源调节电压的原理。如下图1所示,可变电阻RW跟负载电阻RL组成一个分压电路,输出电压为:Uo=Ui×RL/(RW+RL),因此通过调节RW大小,即可改变输出电压大小。请注意,在这个式子里,如果我们只...
  • 对想DIY电流计人提供一个简单思路,让人们提高自己动手能力, 方案为0.01欧电阻采样电流,经运算放大器LM358放大后,送给单片机AD输入口。配合不同的电阻,LM358放大倍数不同,可以形成不同量程电流计。
  • 而一般反馈环路由四部分组成:采样网络,误差放大器(ErrorAmplifier,E/A),脉宽调制器(PulseWidthModulaTIon,PWM)和驱动电路。 3、Buck变换器工作过程分析 图2.Buck变换器工作过程 为了便于对Buck...
  • 虽然这从公式上看并没有什么区别,但画在右边,却正好反映了“采样”和“反馈”概念----实际中电源,绝大部分都是工作在采样和反馈模式下,使用前馈方法很少,或就是用了,也只是辅助方法而已。让我们继续:...
  • 针对现有分布式母线电流差动保护受间隔数据采样不同步及传输...EMTP仿真和实际录波数据分析表明:所提新原理无需各间隔数据采样同步,受传输延时影响小,耐过渡电阻能力强,在各种工况下均能可靠地区分母线区内外故障。
  • 虽然这从公式上看并没有什么区别,但画在右边,却正好反映了“采样”和“反馈”概念----实际中电源,绝大部分都是工作在采样和反馈模式下,使用前馈方法很少,或就是用了,也只是辅助方法而已。  让我们...
  • 这样就可以很容易的计算出在每个扫描频率下的傅立叶变换的模和电阻的相角.  AD5933主要具有以下特性:  1 可编程的频率发生器,最高频率可达100KHz  2 作为设备通过口和主机通讯,实现频率扫面控制  3 频率...
  • 这样就可以很容易的计算出在每个扫描频率下的傅立叶变换的模和电阻的相角.  AD5933主要具有以下特性:  1 可编程的频率发生器,频率可达100KHz  2 作为设备通过口和主机通讯,实现频率扫面控制  3 频率分辨率为...
  • 1.在正弦交流信号作用下,R1,L2,C电路元件在电路中抗流作用与信号频率有关,即它们阻抗是频率函数,电阻、电感、电容频率特性R~f,XL~f,XC~f... 图中r是测量回路电流用标准小电阻,亦称为采样
  • 摘要:介绍了美国MAXIM公司32通道16位D/A转换器MAX5631基本功能,详细讨论了它三种工作模式及工作...在16位DAC中,高4位可通过15个同值电阻组成电阻网络来完成相应转换,其余位转换则由一个12位R-2R梯形
