  • 静态路由与动态路由

    2019-09-18 06:54:49
    一、静态路由的基本概念系统管理员手工设置的路由称之为静态(static)路由,一般是在系统安装时就根据网络的配置情况预先设定的,它不会随未来网络拓扑结构的改变自动改变。其优点是不占用网络、系统资源、安全;其...

    一、静态路由的基本概念
    系统管理员手工设置的路由称之为静态(static)路由,一般是在系统安装时就根据网络的配置情况预先设定的,它不会随未来网络拓扑结构的改变自动改变。其优点是不占用网络、系统资源、安全;其缺点是需网络管理员手工逐条配置,不能自动对网络状态变化做出调整。无冗余连接网络中,静态路由可能是最佳选择。静态路由是否出现在路由表中取决于下一跳是否可达静态路由在路由表中中产生方式(onwer)为静态(static),路由优先级为1,其metric值为0。
    二、基本配置命令
    静态路由与动态路由

    三、BFD技术
    1.产生背景
    为了保护关键应用,网络中会设计有一定的冗余备份链路,网络发生故障时就要求网络设备能够快速检测出故障并将流量切换至备份链路以加快网络收敛速度。目前有些链路(如POS)通过硬件检测机制来实现快速故障检测。但是某些链路(如以太网链路)不具备这样的检测机制。此时,应用就要依靠上层协议自身的机制来进行故障检测,上层协议的检测时间都在1秒以上,这样的故障检测时间对某些应用 来说是不能容忍的。某些路由协议如OSPF、IS-IS虽然有Fast Hello功能来加快检 测速度,但是检测时间也只能达到1秒的精度,而且Fast Hello功能只是针对本协议 的,无法为其它协议提供快速故障检测
    2.技术优点
    网络设备间任意类型的双向转发路径进行故障检测,包括直连物理链路、虚电路、隧道、MPLS LSP、多跳路由路径以及单向链路等。
    可以为不同的上层应用服务,提供一致的快速故障检测时间。
    提供小于 1 秒的检测时间,从而加快网络收敛速度,减少应用中断时间,提 高网络的可靠性
    3.技术实现简介
    BFD在两台网络设备上建立会话,用来检测网络设备间的双向转发路径,为上层应 用服务。BFD本身并没有邻居发现机制,而是靠被服务的上层应用通知其邻居信息 以建立会话。会话建立后会周期性地快速发送BFD报文,如果在检测时间内没有收 到BFD报文则认为该双向转发路径发生了故障,通知被服务的上层应用进行相应的 处理。
    4.BFD会话建立流程
    静态路由与动态路由
    OSPF 通过自己的 Hello 机制发现邻居并建立连接;
    OSPF 在建立了新的邻居关系后,将邻居信息(包括目的地址和源地址等) 通告给 BFD; BFD 根据收到的邻居信息建立会话。
    5.BFD故障发现处理流程
    静态路由与动态路由
    被检测链路出现故障;
    BFD 检测到链路故障,拆除 BFD 邻居会话
    BFD 通知本地 OSPF 进程 BFD 邻居不可达;
    本地 OSPF 进程中断 OSPF 邻居关系

    四、RIP
    1.基本概念
    RIP是一种基于距离矢量(Distance-Vector)算法的协议,它通过UDP报文进行路由信息的交换,使用的端口号为520。

    RIP使用跳数来衡量到达目的地址的距离,跳数称为度量值。在RIP中,路由器到与它直接相连网络的跳数为0,通过一个路由器可达的网络的跳数为1,其余依此类推。为限制收敛时间,RIP规定度量值取0~15之间的整数,大于或等于16的跳数被定义为无穷大,即目的网络或主机不可达。由于这个限制,使得RIP不适合应用于大型网络。

    为提高性能,防止产生路由环路,RIP支持水平分割(Split Horizon)和毒性逆转(Poison Reverse)功能

    2.防环路机制
    计数到无穷(Counting to infinity):将度量值等于16的路由定义为不可达(infinity)。在路由环路发生时,某条路由的度量值将会增加到16,该路由被认为不可达。

    触发更新(Triggered Updates):RIP通过触发更新来避免在多个路由器之间形成路由环路的可能,而且可以加速网络的收敛速度。一旦某条路由的度量值发生了变化,就立刻向邻居路由器发布更新报文,而不是等到更新周期的到来。

    水平分割(Split Horizon):RIP从某个接口学到的路由,不会从该接口再发回给邻居路由器。这样不但减少了带宽消耗,还可以防止路由环路。

    毒性逆转(Poison Reverse):RIP从某个接口学到路由后,将该路由的度量值设置为16(不可达),并从原接口发回邻居路由器。利用这种方式,可以清除对方路由表中的无用信息。

    3.RIP运行流程
    (1) 路由器启动RIP后,便会向相邻的路由器发送请求报文(Request message),相邻的RIP路由器收到请求报文后,响应该请求,回送包含本地路由表信息的响应报文(Response message)。

    (2) 路由器收到响应报文后,更新本地路由表,同时向相邻路由器发送触发更新报文,通告路由更新信息。相邻路由器收到触发更新报文后,又向其各自的相邻路由器发送触发更新报文。在一连串的触发更新广播后,各路由器都能得到并保持最新的路由信息。

    (3) 路由器周期性向相邻路由器发送本地路由表,运行RIP协议的相邻路由器在收到报文后,对本地路由进行维护,选择一条最佳路由,再向其各自相邻网络发送更新信息,使更新的路由最终能达到全局有效。同时,RIP采用老化机制对超时的路由进行老化处理,以保证路由的实时性和有效性。

    4.RIP版本区别
    RIP-1是有类别路由协议(Classful Routing Protocol),它只支持以广播方式发布协议报文。RIP-1的协议报文无法携带掩码信息,它只能识别A、B、C类这样的自然网段的路由,因此RIP-1不支持不连续子网(Discontiguous Subnet)。

    RIP-2是一种无类别路由协议(Classless Routing Protocol),与RIP-1相比,它有以下优势:

    支持路由标记,在路由策略中可根据路由标记对路由进行灵活的控制。

    报文中携带掩码信息,支持路由聚合和CIDR(Classless Inter-Domain Routing,无类域间路由)。

    支持指定下一跳,在广播网上可以选择到最优下一跳地址。

    支持组播路由发送更新报文,只有RIP-2路由器才能收到更新报文,减少资源消耗。

    支持对协议报文进行验证,并提供明文验证和MD5验证两种方式,增强安全性。

    RIP-2有两种报文传送方式:广播方式和组播方式,缺省将采用组播方式发送报文,使用的组播地址为224.0.0.9。当接口运行RIP-2广播方式时,也可接收RIP-1的报文。

    展开全文
  • 接下来按就让我们一起来了解一些有关于静态路由器的一些设置方法以及静态路由与动态路由的区别。静态路由的设置方法路由关系是需要双向解析的,和NAT单向不同的。在几个网段互联时就需要配置静态路由来指定某一个...

    静态路由指的是有一些路由器使用者或是一些网络管理人员手工进行配置的一些路由信息。静态路由是一种尅很大程度上帮助你的一中路由设备,那么它的一些设置方法又是怎样的呢?它与动态路由器又有哪些区别?接下来按就让我们一起来了解一些有关于静态路由器的一些设置方法以及静态路由与动态路由的区别。

    静态路由的设置方法

    路由关系是需要双向解析的,和NAT单向不同的。在几个网段互联时就需要配置静态路由来指定某一个网段通过哪个地址去访问。简单的举个例子,你公司一台电脑接的局域网A,配置了网关192.168.0.1(公司外网路由器),通过网关去访问Internet网。然后公司还有一个网段B,这个网段有自己的外网路由器192.168.1.1。B网段的电脑通过这个路由访问Internet。那么A网段和B网段的电脑该怎么互访呢?在A,B网段之间添加一个路由器,一边连接A网段,地址为192.168.0.2,一边连接B网段,地址为192.168.1.2。现在能互访了吗?当然不能,你电脑还没有指向B网段的静态路由,你需要添加一条静态路由让你的电脑需要访问B网段时知道该往哪个地址发送数据包。用Route add命令添加。格式如下route add 192.168.1.0 mask 255.255.255.0 192.168.0.2 -p

    解释一下,192.168.1.0,指定我需要访问的网段,mask后面的是子网掩码。最后192.168.0.2表示通过哪个地址访问。结尾-P参数表示这条静态路由永久生效,没有这个参数的话你电脑重启后将丢失这条路由策略。

    静态路由以及动态路由的区别

    1、静态路由是指由网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变化时,网络管理员需要手工去修改路由表中相关的静态路由信息。静态路由信息在缺省情况下是私有的,不会传递给其他的路由器。当然,网管员也可以通过对路由器进行设置使之成为共享的。静态路由一般适用于比较简单的网络环境,在这样的环境中,网络管理员易于清楚地了解网络的拓扑结构,便于设置正确的路由信息。

    2、动态路由是指路由器能够自动地建立自己的路由表,并且能够根据实际实际情况的变化适时地进行调整。动态路由机制的运作依赖路由器的两个基本功能:对路由表的维护;路由器之间适时的路由信息交换。

    在如今网络覆盖面积为广泛的社会,拥有一个路由器是极为重要的事情,它可以帮助你实现一定的网络信号的共享。静态路由就是一种极为方便简洁的设置网络信息的方法,可以在一定的程度上对你的网络共享信息进行保护。了解一些它的信息可以帮助你更好地进行安装,不仅如此,在你的日常的使用中也会有更多的帮助。

    展开全文
  • 静态路由是指由网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变 化时,网络管理员需要手工去修改路由表中相关的静态路由信息。静态路由信息在缺省情况下是私有的,不会传递给其他的路由器。当然...
  • 静态路由配置简单,并且无需像动态路由那样占用路由器的CPU资源来计算和分析路由更新。静态路由的缺点在于,当网络拓扑发生变化时,静态路由不会自动适应拓扑改变,而是需要管理员手动进行调整。静态路由一般适用于...

    静态路由是指由管理员手动配置和维护的路由。静态路由配置简单,并且无需像动态路由那样占用路由器的CPU资源来计算和分析路由更新。

    静态路由的缺点在于,当网络拓扑发生变化时,静态路由不会自动适应拓扑改变,而是需要管理员手动进行调整。

    静态路由一般适用于结构简单的网络。在复杂网络环境中,一般会使用动态路由协议来生成动态路由。不过,即使是在复杂网络环境中,合理地配置一些静态路由也可以改进网络的性能。


    当源网络和目的网络之间存在多条链路时,可以通过等价路由来实现流量负载分担。这些等价路由具有相同的目的网络和掩码、优先级和度量值。


    在配置多条静态路由时,可以修改静态路由的优先级,使一条静态路由的优先级高于其他静态路由,从而实现静态路由的备份,也叫浮动静态路由。在本示例中,RTB上配置了两条静态路由。正常情况下,这两条静态路由是等价的。通过配置preference 100,使第二条静态路由的优先级要低于第一条(值越大优先级越低)。路由器只把优先级最高的静态路由加入到路由表中。当加入到路由表中的静态路由出现故障时,优先级低的静态路由才会加入到路由表并承担数据转发业务。


    当路由表中没有与报文的目的地址匹配的表项时,设备可以选择缺省路由作为报文的转发路径。在路由表中,缺省路由的目的网络地址为0.0.0.0,掩码也为0.0.0.0。


    如何配置能够将静态路由配置为浮动静态路由?

    配置缺省路由时,目的网络地址是什么?

    展开全文
  • 距离矢量协议:RIPBGP (高级)链路状态协议:OSPF IS-IS配置方法:静态路由:1、手工指定的路由优点:配置简单 便于管理对工程师要求不高缺点:需要手工指定,修改删除比较麻烦,不能自动学习路由动态路由:...

    一、路由分类:

    距离矢量协议:RIP BGP (高级)

    链路状态协议:OSPF IS-IS

    配置方法:

    静态路由:

    1、手工指定的路由

    优点:配置简单 便于管理  对工程师要求不高

    缺点:需要手工指定,修改删除比较麻烦,不能自动学习路由

    动态路由:

    2、自动学习的路由

    优点:自动学习路由,不需要手工去指定

    缺点:配置比较复杂,出现故障以后,排障比较困难

    对工程师的技能要求非常高

    二、建立路由表:

    1.接口直连地址

    2.手工指定的静态路由

    3.动态学习到的路由 例如:OSPF ISIS RIP bgp等

    路由功能:1.路由决策 2.报文转发

    三、路由选择:

    1.最长匹配原则

    路由器在转发数据时,需要选择路由表中的最优路由。当数据报文到达路由器时,路由器首先提取出报文的目的IP地址,然后查找路由表,将报文的目的IP地址与路由表中某表项的掩码字段做“与”操作,“与”操作后的结果跟路由表该表项的目的IP地址比较,相同则匹配上,否则就没有匹配上。当与所有的路由表项都进行匹配后,路由器会选择一个掩码最长的匹配项。

    2.路由优先级

    从不同的协议,学到相同路由(网段和掩码都相同),优先优先级小的路由,优先选择优先级小的放进路由表中

    优先级:

    直连 ---0

    static --60

    ospf内部 ---10

    ospf外部ASE ---150

    rip ----100

    ISIS ---15

    BGP ---255

    3.路由度量值

    从相同的协议,学到相同路由(网段和掩码都相同),优先度量值metric值小的路由,优先选择metric值小的放进路由表中

    不同的协议metric计算方法不一样

    RIP ---hop 跳数

    OSPF ---cost值

    华为设备中,如果在以太网链路中,静态路由直接加出接口,不加下一跳,路由就认为是直连接口地址,此时去往目的网段地址时候,就在本地发送大量ARP广播查询,就占用链路带宽,消耗设备CPU资源

    在以太网链路中,静态路由必须加下一跳地址,推荐同时加出接口+ 下一跳地址

    串行链路上

    ip route-static 192.168.1.0 24 s4/0/0  //可以只加出接口,不加下一跳

    四、静态路由拓扑

    每台设备都需要有到达目标地址的路由


    AR1有到10.100.23网段的路由,下一跳到达AR2:


    AR2有到192.168网段的回程路由:


    AR3有到192.168网段的回程路由:


    Clinet2 与AR3可以正常通信:



    【专注华为ICT人才培养,培养企业急需高端IT网络技术人才,我们打造的是实战型网络专家!非水军非Paper技术+证书+实战项目经验,我们相信口碑相传,全网性价比最高,确保授课质量,所有学员实现高薪就业!是我们的使命和不变的追求!】











    欢迎分享给朋友圈的圈友们,【转发给学网络的小伙伴们】,大家一起加油!共成长同进步!专注华为ICT人才培养,学华为,就来华亿!


    展开全文
  • 项目三 路由器的设备部署与应用任务2 路由器间的静态路由及OSPF路由配置■ 任务描述为了实现汇聚1区、汇聚2区和汇聚3区之间的互联互通,为了实现不同网段之间的互联互通,我们需要使用网络协议让...与动态路由不同,...
  • 本人计算机网络课程的实验,兴许对大家有帮助,内含实验报告一份,还有Cisco的工程文件,静态路由动态路由都以配置好。
  • 静态路由与动态路由(思维导图)
  • 也许很多人对静态路由与动态路由协议还不是特别的了解,这里我们主要介绍RIP路由协议、OSPF路由协议,静态路由是在路由器配置的固定的路由表。除非网络管理员干预,否则静态路由不会发生变化。  由于静态路由不能...

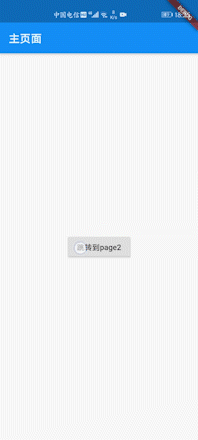

  • 本文目录前言静态路由动态路由 前言 前面讲解过一些Flutter路由知识,比如讲解Hero动画的时候,就提到过路由的相关知识。其实路由是专业名词,就是界面切换,而跳转界面解释路由跳转。(下图为动态路由实现效果) ...
