    前言


    这篇文章是从网上收集的较全面的远程管理卡配置文档。

    图片及文章转载自:小锋
    http://www.10tf.com/post/36.html



    戴尔Dell服务器远程管理卡的配置和应用



    (一)DELL十二代以前的服务器配置,例如:R710,R610,R410等

    1, 开机按F2键,在CMOS中找到“AC Power Recovery”选项设置为“ON”。意思说 把服务器的开机选项设置为一通电,服务器就自动开机。

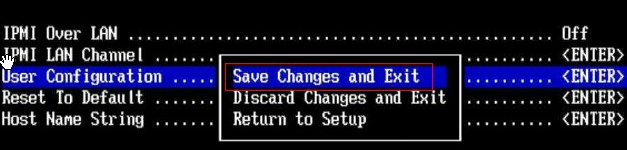

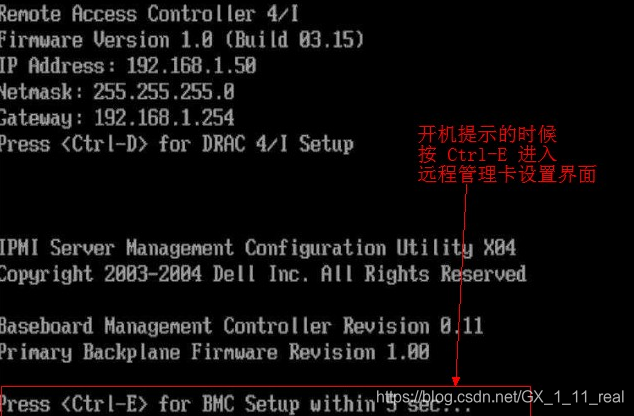

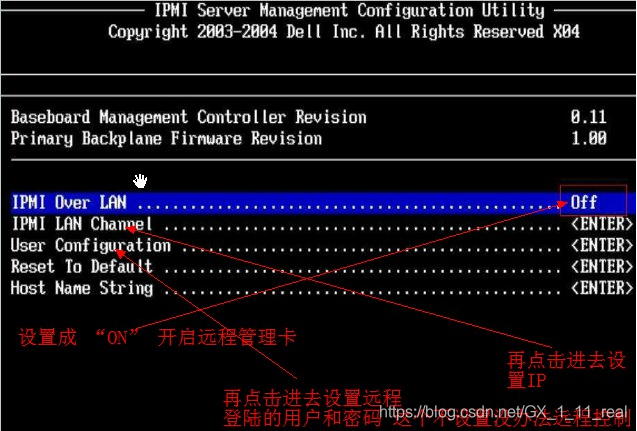

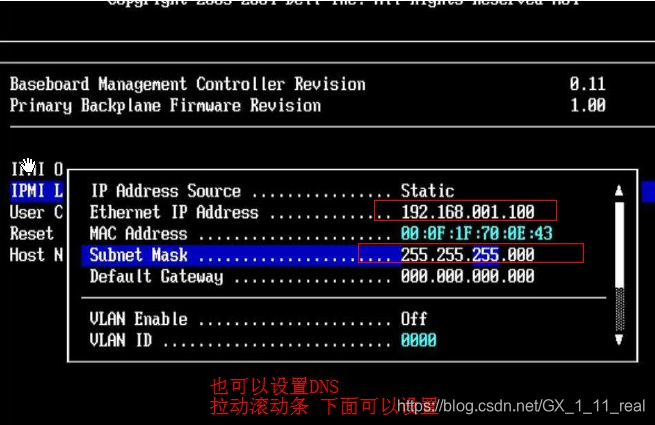

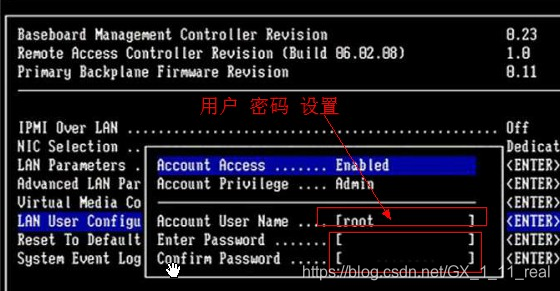

    2, DELL 远程管理卡配置,主要设置能通过远程管理卡实现开机,关机,重启功能。开机检测的时候 ,在提示下图时 ,按 Ctrl +E 进入远程卡设置界面


    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

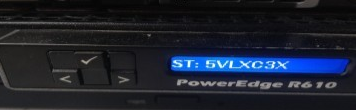

    3,利用DELL服务器LED屏幕配置管理卡

    在这里插入图片描述

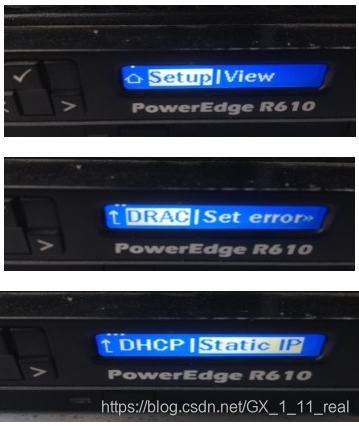

    DELL服务器小屏幕,按向上键,选择Setup IDRAC

    在这里插入图片描述

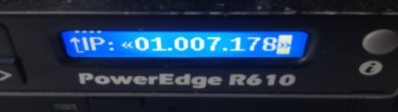

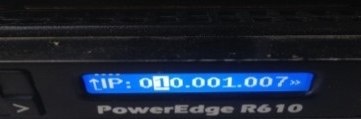

    开始配置IP地址,当配置IP地址时,按上键进行IP地址更改,左右键进行数字大小调整。

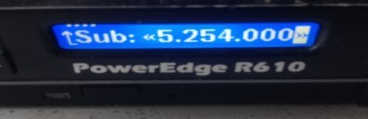

    开始配置子网掩码,按向上键进入子网掩码配置具体操作和配置IP地址一样

    在这里插入图片描述

    按向上键配置网关

    在这里插入图片描述

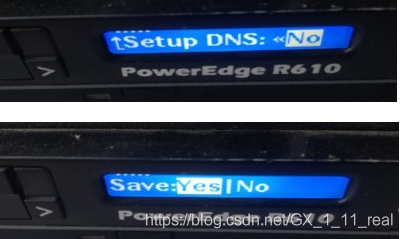

    按向上键进入DNS配置,选择NO

    在这里插入图片描述

    保存IDRAC的配置信息,选择YES,之后退出

    在这里插入图片描述
    开机 impish –ip 192.168.0.10 –u root –p 000000 power on

    关机 impish –ip 192.168.0.10 –u root –p 000000 power off

    重启 impish –ip 192.168.0.10 –u root –p 000000 power reset

    注意开机、关机、重启命令运行成功是没有提示的,没有提示就运行成功。

    一般系统的问题可以通过远程桌面解决,系统死机后通过远程管理卡重启服务器,这样基本就可以保证系统的正常工作 。



    (二)DELL十二代的服务器配置,例如:R720,R620,R420等

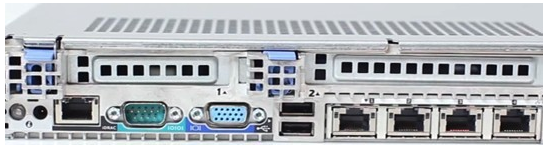

    iDRAC的网口在服务器的背面,一般都标注iDRAC的字样。在戴尔第12代服务器中,这个网口使用了1Gbps的网口,速度更快。

    在这里插入图片描述

    怎么配置iDRAC的IP地址呢?我们可以通过启动时按F2进入Setup、或者按F10进入Lifecycle Controller来配置;我们也可以利用戴尔的交互式LCD,在没有本地键盘鼠标的情况下就完成iDRAC的设置!

    12G服务器继承了独有的交互式LCD设计,通过LCD主屏幕我们可以配置远程控制卡的IP地址。步骤非常简单:

    从主屏幕中按 Select(选择)按钮,进入主菜单。使用“<”-左、“√”-确认、“>”-右 进行控制。

    在这里插入图片描述

    选择Setup(设置)- iDRAC菜单,就可以配置网络模式为Static IP(静态 IP),设置IP、Subnet (Sub)和 Gateway (Gtw)

    使用iDRAC 7进行一对一的服务器远程管理与监控

    直接访问iDRAC的IP,实现远程硬件、电源的管理和监控

    在浏览器中输入iDRAC的IP地址,用默认用户名/密码:root/××××××就可以登录。

    展开全文
  • 资源名称:DELL iDrac远程管理卡配置文档资源截图: 资源太大,传百度网盘了,链接在附件中,有需要的同学自取。
  • 配置服务器硬件RAID 1)RAID5 服务器开机后根据提示快速按Ctrl+R组合键即可进入RAID配置界面。 进入RAID配置界面可以看到所有未配置的磁盘列表,主菜单包含:VD Mgmt、PD Mgmt、Ctrl Mgmt、Properties Ctrl+N进入...

    配置服务器硬件RAID
    1)RAID5
    服务器开机后根据提示快速按Ctrl+R组合键即可进入RAID配置界面。
    在这里插入图片描述
    进入RAID配置界面可以看到所有未配置的磁盘列表,主菜单包含:VD Mgmt(虚拟磁盘管理)、PD Mgmt(物理磁盘管理)、Ctrl Mgmt(控制器管理)、Properties
    在这里插入图片描述
    Ctrl+N进入下一页菜单,Ctrl+P进入上一页菜单,通过F2可以进入配置菜单
    在这里插入图片描述
    正式配置RAID之前可以使用Clear Config清空所有配置,然后选择Create New VD创建新的RADID磁盘阵列
    在这里插入图片描述
    在RAID Level中选择RAID级别,如RAID5(最少需要三块磁盘),并在右侧Physical Disks中选择使用哪些物理磁盘组合RAID
    在这里插入图片描述
    点击OK确定后,可以在主菜单中看到刚刚创建的磁盘阵列,按F2选择Properties可以配置该磁盘阵列的高级属性
    在这里插入图片描述
    点击Advanced高级,
    在这里插入图片描述
    在高级属性中开启磁盘缓存,默认未unchanged,需要设置为enable,并可以设置缓存策略:Write Through直写和Write Back回写,write through模式时数据同时被写入缓存和磁盘,安全,但是写入速度慢,write back模式时数据先写入缓存,再写入磁盘,写入速度快,但数据写入缓存时突发断电会导致数据丢失。
    在这里插入图片描述
    创建完RADID后还需要初始化磁盘
    在这里插入图片描述

    2)RAID故障恢复
    将损坏的磁盘拔掉,替换一块新的磁盘即可,注意需要将新磁盘插入损坏的磁盘相同接口。磁盘大小、品牌尽可能一致。恢复数据时界面会提示Rebuild
    在这里插入图片描述

    3)配置Hot Spare磁盘
    热备磁盘是提前准备一块备用的磁盘(当前并不使用),当RAID磁盘阵列出现损坏后,系统自动使用该热备磁盘,替代损坏的磁盘,从而不需要人工插拔磁盘即可自动修复。
    创建新的RAID磁盘阵列时,不要使用完所有磁盘,留一块磁盘做热备磁盘,点击Advanced高级选项即可配置热备磁盘,
    在这里插入图片描述
    勾选Configure Hot Spare配置热备磁盘
    在这里插入图片描述
    在弹出的对话框中勾选需要的热备磁盘即可完成配置
    在这里插入图片描述

    4)其他级别的磁盘阵列
    其他级别的磁盘阵列配置方式类似,可以根据自己的需要进行配置如RAID10,RAID6等,但是都需要磁盘阵列卡支持才可以配置。

    Dell服务器iDRAC远程管理配置(iDRAC(Integrated Dell Remote Access Controller),是戴尔服务器集成的远程控制卡。)

    iDRAC需要授权使用,有授权的情况下可以直接通过浏览器访问:http://服务器IP,远程管理服务器,没有授权的情况下可以通过端口重定向将服务器上的显示内容重定向到远程管理端的电脑上(一般是用自己的笔记本远程服务器),这种方式不需要授权。

    开启服务器后根据提示快速按F2键进入BIOS界面
    在这里插入图片描述
    进入BIOS Settings后,选择Serial Communication菜单
    在这里插入图片描述
    将控制台重定向到com2,设置Serial Device=com1,Serial Device=com2
    在这里插入图片描述
    2)初始化清空iDRAC设置
    进入iDRAC Setting界面选择Rest iDRAC configuration to defaults
    在这里插入图片描述
    3)配置iDRAC网络
    进入iDRAC Setting界面选择network
    在这里插入图片描述
    选择网卡并配置IP地址
    在这里插入图片描述
    在这里插入图片描述

    开启IPMI智能平台管理接口(配置后可以通过命令行管理服务器),客户端安装ipmitool软件包
    在这里插入图片描述
    4)配置远程管理账户
    在这里插入图片描述
    配置账户名称root,并设置密码
    在这里插入图片描述

    5)远程管理端主机配置,安装ipmitool软件包

    1. [root@centos7 ~]# yum -y install ipmitool
      常用命令操作列表如下。
    2. [root@centos7 ~]# ipmitool -I lanplus -U root -H 服务器IP power status
    3. #查看服务器电源状态
    4. [root@centos7 ~]# ipmitool -I lanplus -U root -H 服务器IP power on
    5. #开启服务器电源
    6. [root@centos7 ~]# ipmitool -I lanplus -U root -H 服务器IP power off
    7. #关闭服务器电源
    8. [root@centos7 ~]# ipmitool -I lanplus -U root -H 服务器IP power reset
    9. #重启服务器电源
    10. [root@centos7 ~]# ipmitool -I lanplus -U root -H 服务器IP sol activate
    11. #远程管理
    展开全文
  • 需要在bios里边进行配置,具体配置如下: 1, 开机画面过完之后,按F1进入bios设置 2, 选择“system setting”-->“integrated management module” -->"network configuration”,...

    author: headsen  chen

    date: 2018-10-09 14:12:32

    1,IBM的服务器:

    需要在bios里边进行配置,具体配置如下:
    1, 开机画面过完之后,按F1进入bios设置
    2, 选择“system setting”-->“integrated management module” -->"network configuration”,根据具体需要设置ip(默认ip为192.168.70.125)。
    3, 配置好以后,选择“save network setting”
    4, 最后回到bios主菜单,选择“save setting”。

    2,Dell服务器(R730):

    1,开机进入BIOS
    2,F10 --->进入lifecycle management
    3,---> 配置IDRAC ---->network ---->save ---> eixt

    Dell(R720)  ----> F2 :system settings ---->IDRAC 配置



    转载于:https://www.cnblogs.com/kaishirenshi/p/9760051.html

    展开全文
  • IDRAC又称为Integrated Dell Remote AccessController,也就是集成戴尔远程控制,iDRAC相当于是附加在服务器上的一台小电脑,通过与服务器主板上的管理芯片BMC进行通信,监控与管理服务器的硬件状态信息。...

    配置R730服务器的IDRAC

    IDRAC又称为Integrated Dell Remote AccessController,也就是集成戴尔远程控制卡,iDRAC卡相当于是附加在服务器上的一台小电脑,通过与服务器主板上的管理芯片BMC进行通信,监控与管理服务器的硬件状态信息。它拥有自己的系统和IP地址,与服务器上的OS无关。是管理员进行远程访问和管理的利器。在戴尔第13代服务器中,iDRAC的版本升级到了iDRAC 8。iDRAC 8卡与生命周期管理控制器Lifecycle Controller 集成在一起,提供简化服务器生命周期.

    1. 按压电源键,启动服务器
      戴尔R730远程管理卡配置
    2. 配置服务器的IDRAC
    3. 在服务器启动POST期间,连续按压F10键,直到服务器进入Lifecycle Controller选项
      戴尔R730远程管理卡配置

    4. 在Lifecycle Controller 设置界面中,选择语言为 简体中文,点击 Next
      戴尔R730远程管理卡配置

    5. 阅读IDrac 介绍,点击 下一步
      戴尔R730远程管理卡配置

    6. 在Lifecycle 网络配置中,不做配置,直接点击下一步

      戴尔R730远程管理卡配置

      戴尔R730远程管理卡配置

    7. 在iDrac 网络和凭据配置界面中,配置IP地址,子网掩码,网关和DNS信息,设置符合要求的密码

    戴尔R730远程管理卡配置

    戴尔R730远程管理卡配置

    戴尔R730远程管理卡配置

    6.完成配置后,点击完成。

    戴尔R730远程管理卡配置

    7.登录IDRAC 远程管理地址,可查看R730的硬件状态等

    戴尔R730远程管理卡配置

    戴尔R730远程管理卡配置

    转载于:https://blog.51cto.com/chuangze/2050859
