  • 基于51单片机+DHT11温湿度+LCD1602显示

    千次阅读 多人点赞 2021-02-18 20:44:21
    DHT11引脚说明程序代码main.clcd1602.clcd1602.hdelay.cdelay.h项目展示 DHT11温湿度相关介绍 DHT11产品概述 DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传 感器。它应用专用的数字模块采集...

    DHT11温湿度相关介绍

    DHT11产品概述

    DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传 感器。它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高 的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测 温元件,并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快 响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的 湿度校验室中进行校准。校准系数以程序的形式储存在OTP内存中,传感器内 部在检测信号的处理过程中要调用这些校准系数。单线制串行接口,使系统集 成变得简易快捷。超小的体积、极低的功耗,信号传输距离可达20米以上,使 其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为 4 针单排引脚 封装。连接方便,特殊封装形式可根据用户需求而提供。

    1.测量范围

    型号 测量范围 测湿精度 测温精度 分辨力 封装
    DHT11 20-90%RH 0-50℃ ±5%RH ±2℃ 1 4 针单排直插

    2.接口说明

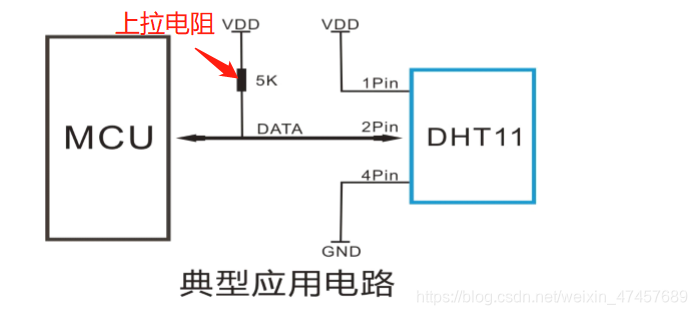

    建议连接线长度短于20米时用5K上拉电阻 ,大于20米时根据实际情况使 用合适的上拉电阻
    在这里插入图片描述

    3.电源引脚

    DHT11的供电电压为 3-5.5V。传感器上电后,要等待 1s 以越过不稳定状态在此 期间无需发送任何指令。电源引脚(VDD,GND)之间可增加一个100nF 的电容,用以去 耦滤波。

    4.串行接口 (单线双向)

    DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次 通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数 部分用于以后扩展,现读出为零.操作流程如下: 一次完整的数据传输为40bit,高位先出
    数据格式: 8bit湿度整数数据+8bit湿度小数数据 +8bi温度整数数据+8bit温度小数数据 +8bit校验和 数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据 +8bi温度整数数据+8bit温度小数数据”所得结果的末8位。

    5.相关时序及代码

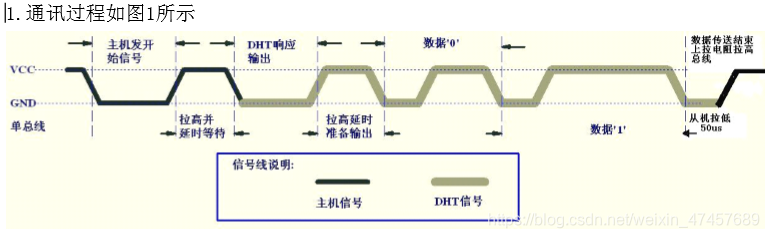

    用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主 机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集, 用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集, 如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后 转换到低速模式。
    在这里插入图片描述

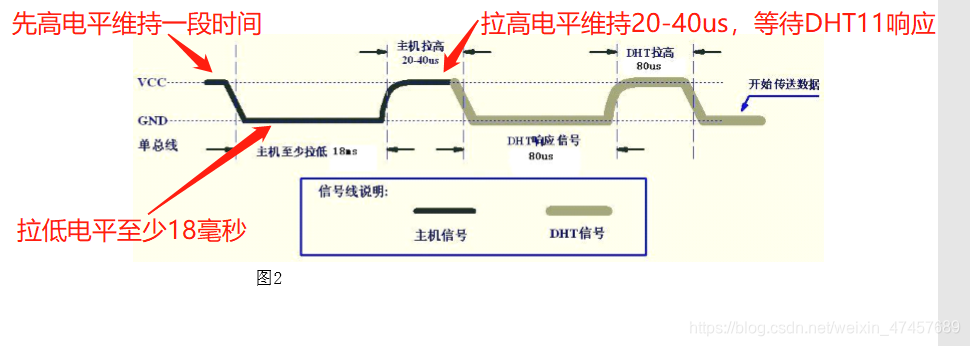

    总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必 须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后, 等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束 后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换 到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。
    在这里插入图片描述
    用代码实现上述时序图(起始信号):

    	DATA = 1; //先高电平维持一小段时间
    	delay30us();//维持30us
    	DATA = 0; //拉低电平至少18ms
    	delay20ms(); //这里给了20ms
    	DATA=1;	//拉高电平维持20-40us
    	delay30us(); //我这里维持30us
    	DATA=1; //拉高电平等待DHT低电平响应
    	if(DATA == 0) //判断DHT是否响应
    	{
    		while(!DATA); //等待DHT80us低电平响应信号过去
    		while(DATA); //等待DHT80us高电平信号过去

    		/*然后就开始接收DHT11温湿度数据*/

    	}

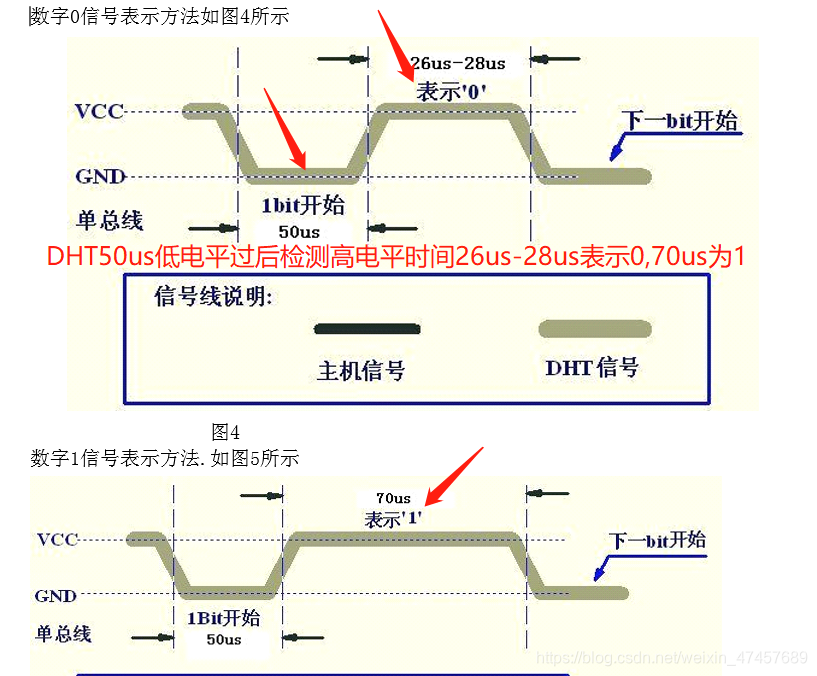

    总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉 高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定 了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有 响应,请检查线路是否连接正常.当最后一bit数据传送完毕后,DHT11拉低总线 50us,随后总线由上拉电阻拉高进入空闲状态
    在这里插入图片描述
    总共数据为40位 8位的湿度整数部分,8位的湿度小数部分,8位的温度整数部分,8位的温度小数部分。8位的校验位(检测是否接收的是正确数据)
    下面代码是获取每8位的代码

    unsigned char DHT_receive_data()
    {
    	unsigned char i;
    	unsigned char dat=0;  //0000 0000


    	for(i=0;i<8;i++)  //循环8次
    	{
    		while(!DATA); //等待DHT 50us低电平信号过去
    		delay30us(); //延时大概30us 如何还是高电平 则为1


    		dat<<=1; //左移一位 因为数据是从高位开始传
    		if(DATA == 1)
    		{
    			dat|=0x01;
    		}
    /*		else
    		{
    			dat|=0x00;
    		}
    */
    		while(DATA); //等待DHT 拉低 准备下一位开始

    	}
    	return dat;

    }


    6. DHT11引脚说明

    Pin 名称 注释
    1 VDD 供电 3-5.5VDC
    2 DATA 串行数据,单总线
    3 NC 空脚,请悬空
    4 GND 接地,电源负极

    注:采样周期间隔不得低于1秒钟

    程序代码

    main.c

    #include <reg52.h>
    #include "lcd1602.h"
    #include "delay.h"

    sbit DATA = P2^0; //DHT11 数据引脚
    unsigned char ret;
    unsigned char DHTDATA[5] = {'\0'}; //存放温湿度40位 数据
    unsigned char code array[] = {"humi:"}; //湿度
    unsigned char code array1[] = {"temp:"}; //温度


    /*DHT11接收数据函数*/
    unsigned char DHT_receive_data()
    {
    	unsigned char i;
    	unsigned char dat=0;  //0000 0000


    	for(i=0;i<8;i++)
    	{
    		while(!DATA); //等待DHT 50us低电平信号过去
    		delay30us(); //延时大概30us 如何还是高电平 则为1


    		dat<<=1; //左移一位 因为数据是从高位开始传
    		if(DATA == 1)
    		{
    			dat|=0x01;
    		}
    /*		else
    		{
    			dat|=0x00;
    		}
    */

    		while(DATA); //等待DHT 拉低 准备下一位开始

    	}
    	return dat;

    }


    /*DHT11读取函数*/
    void DHT_receive()
    {
    	unsigned char R_H,R_L,T_H,T_L,CHECK;

    	/*主机发送信号*/
    	DATA = 1;
    	delay30us();
    	DATA = 0;
    	delay20ms(); //延时大于18ms
    	DATA=1;
    	delay30us();	 //延时30us  20-40us 均可

    	DATA=1;
    	if(DATA == 0)   //判断DHT是否进入响应
    	{

    		while(!DATA);	   //等待从机80us低电平响应信号过去
    		while(DATA); //等待从机80us高电平信号过去

    	   	/*获取温湿度数据*/
    		R_H = DHT_receive_data();	//湿度整数部分
    		R_L = DHT_receive_data();	//湿度小数部分
    		T_H = DHT_receive_data();	//温度整数部分
    		T_L = DHT_receive_data();	//温度小数部分

    		CHECK = DHT_receive_data(); //校验位

    		DATA=0; //当最后一bit数据传送完毕后,DHT11拉低总线 50us
    		delay55us(); //这里延时55us
    		DATA=1;	//随后总线由上拉电阻拉高进入空闲状态。

    		/*校验接收到的数据是否正确*/
    		if((R_H + R_L + T_H + T_L) == CHECK)
    		{
    			DHTDATA[0] = R_H;
    			DHTDATA[1] = R_L;
    			DHTDATA[2] = T_H;
    			DHTDATA[3] = T_L;

    			DHTDATA[4] = CHECK;
    		}

    	}
    }

    /*显示DHT11数据函数*/
    void DHT_display()
    {
    	write_com(0x85);
    	write_data(DHTDATA[0]/10 + 0x30); //湿度整数的十位
    	write_com(0x86);
    	write_data(DHTDATA[0]%10 + 0x30); //湿度整数的个位

    	write_com(0x87);
    	write_data('.');

    	write_com(0x88);
    	write_data(DHTDATA[1]/10 + 0x30); //湿度小数
    	write_com(0x89);
    	write_data('%');


    	write_com(0xC5);
    	write_data(DHTDATA[2]/10 + 0x30); //温度整数的十位
    	write_com(0xC6);
    	write_data(DHTDATA[2]%10 + 0x30); //温度整数的个位

    	write_com(0xc7);
    	write_data('.');

    	write_com(0xC8);
    	write_data(DHTDATA[3]/10 + 0x30); //温度小数
    	write_com(0xC9);
    	write_data(0xDF); //‘度’符号

    	write_com(0xca);
    	write_data('C');
    }



    /*主函数入口*/
    void main()
    {
    	unsigned char i;
    	init_lcd(); //初始化1602
    	write_com(0x80);  //第一行第一个开始显示 humi:
    	for(i=0;i<5;i++)
    	{
    		write_data(array[i]);
    	}

    	write_com(0xc0);  //第二行第一个开始显示 temp:
    	for(i=0;i<5;i++)
    	{
    		write_data(array1[i]);
    	}

    	while(1)
    	{
    		delay1s(); //等待 1s 以越过不稳定状态
    		DHT_receive();   //DHT11读取函数
    		DHT_display();//1602显示温湿度

    	}
    }


    项目展示

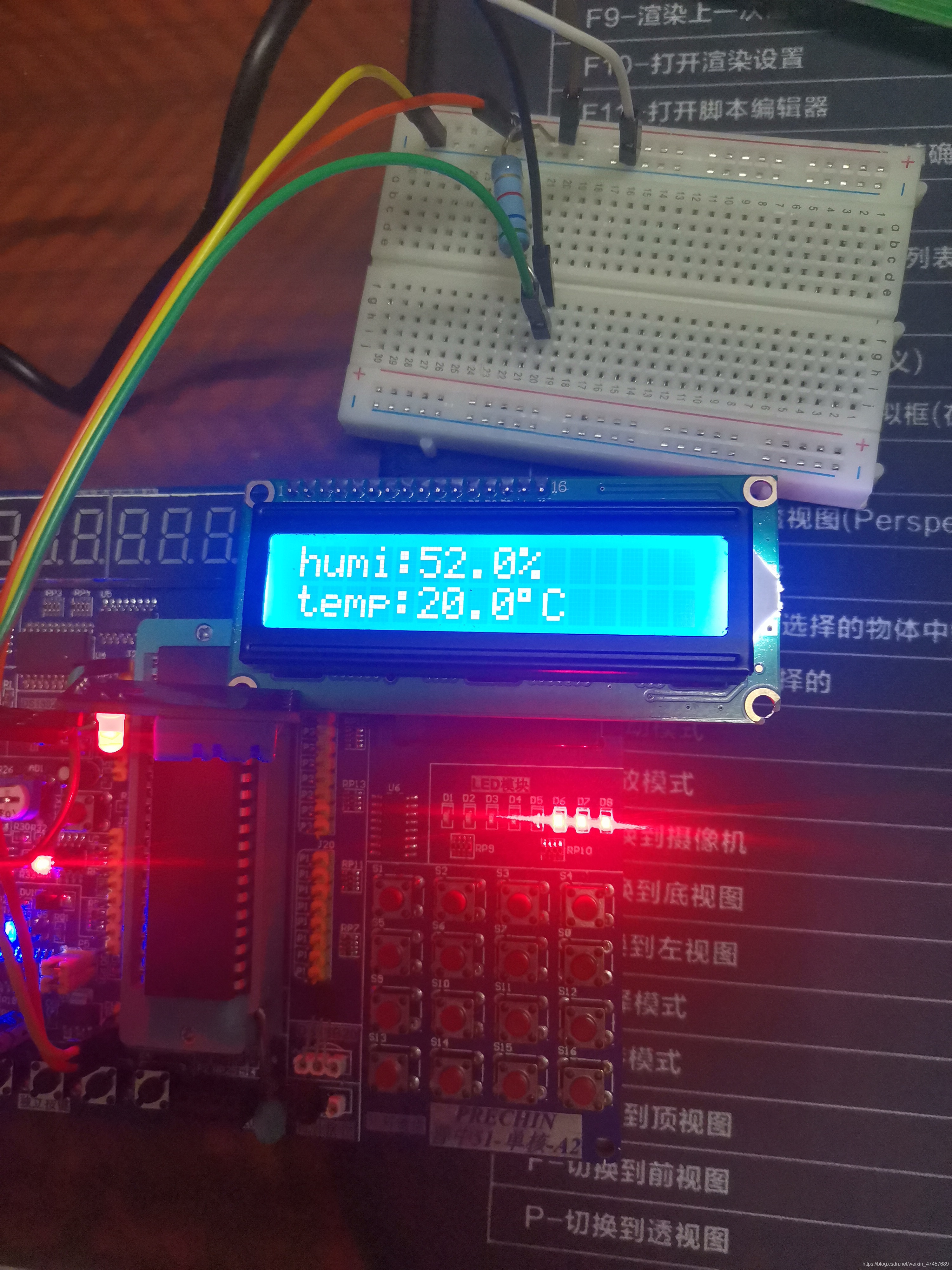

    在这里插入图片描述
    不知道为什么 之前1602一直不显示任何东西,要么就是显示温湿度就不动了,串口打印数据一直显示不温度不更新 不会变数值,要么直接死机了,串口刚开始打印数据,后来就没打印直接死机。弄半天以为是时序不对,结果把串口去掉就成了。。。。还是太菜不知道为什么冲突,还得加油…如果有人遇到了跟我一样的问题 希望能告诉我为什么。

    如果觉得这篇文章对你有用。欢迎大家点赞、评论哈哈
    需要整个工程代码,欢迎大家打赏,评论区留上你的邮箱 or vx or qq。o( ̄︶ ̄)o
    在这里插入图片描述
    继续加油!!!

    展开全文
