  • 前言:积分梳状滤波器(CIC,Cascaded Integrator Comb),一般用于数字下变频(DDC)和数字上变频(DUC)系统。CIC 滤波器结构简单,没有乘法器,只有加法器、积分器和寄存器,资源消耗少,运算速率高,可实现高速...

    前言:积分梳状滤波器(CIC,Cascaded Integrator Comb),一般用于数字下变频(DDC)和数字上变频(DUC)系统。CIC 滤波器结构简单,没有乘法器,只有加法器、积分器和寄存器,资源消耗少,运算速率高,可实现高速滤波,常用在输入采样率最高的第一级,在多速率信号处理系统中具有着广泛应用。

    1. DDC 原理

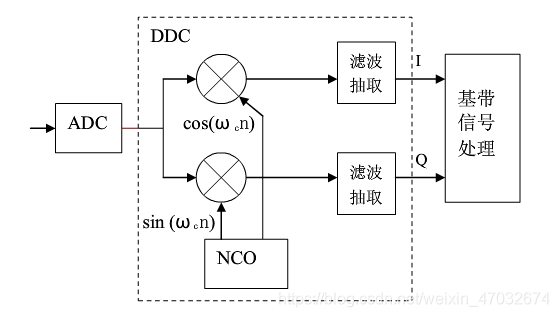

    DDC 主要由本地振荡器(NCO) 、混频器、滤波器等组成,如下图所示。
    在这里插入图片描述
    DDC 将中频信号与振荡器产生的载波信号进行混频,信号中心频率被搬移,再经过抽取滤波,恢复原始信号,实现了下变频功能。

    中频数据采样时,需要很高的采样频率来确保 ADC(模数转换器)采集到信号的信噪比。经过数字下变频后,得到的基带信号采样频率仍然是 ADC 采样频率,所以数据率很高。此时基带信号的有效带宽往往已经远小于采样频率,所以利用抽取、滤波进行数据速率的转换,使采样率降低,避免资源的浪费和设计的困难,就成为 DDC 不可缺少的一部分。

    而采用 CIC 滤波器进行数据处理,是 DDC 抽取滤波部分最常用的方法。

    2.带通采样定理

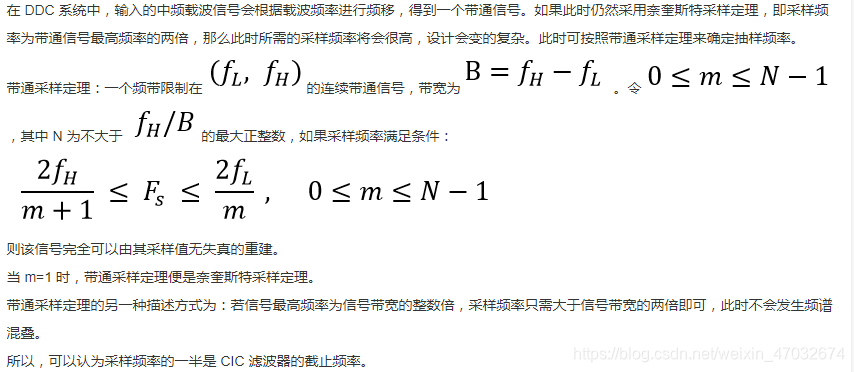

    在这里插入图片描述

    3. DDC 频谱搬移

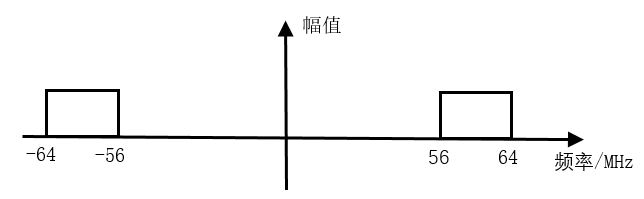

    例如一个带宽信号中心频率为 60MHz,带宽为 8MHz, 则频率范围为 56MHz ~ 64MHz,m 的可取值范围为 0 ~ 7。取 m=1, 则采样频率范围为 64MHz ~ 112MHz。

    取采样频率为 80MHz,设 NCO 中心频率为 20 MHz,下面讨论复信号频谱搬移示意图。

    (1)考虑频谱的对称性,输入复信号的频谱示意图如下:
    在这里插入图片描述

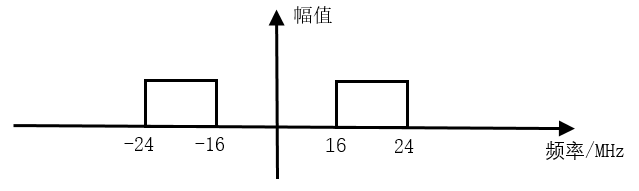

    (2)80MHz 采样频率采样后,56~64MHz 的频带被搬移到了 -24~ -16MHz 与 136 ~ 144MHz(高于采样频率被滤除)的频带处,-64~ -56MHz 的频带被搬移到 -144~ -136MHz(高于采样频率被滤除)与 16~24MHz 的频带处。

    采样后频带分布如下:
    在这里插入图片描述

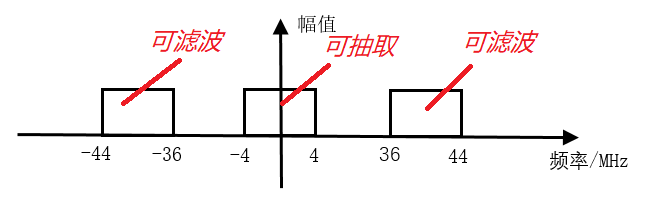

    (3)信号经过 20MHz NCO 的正交电路后, -24~ -16MHz 的频带被搬移到 -4~4MHz 与 -44~ -36MHz 的频带处,16~24MHz 的频带被搬移到 -4~4MHz 与 36~44MHz 的频带处,如下所示。
    在这里插入图片描述
    (4)此时中频输入的信号已经被搬移到零中频基带处。

    -44~ -36MHz 和 36~44MHz 的带宽信号是不需要的,可以滤除;-4~4MHz 的零中频信号数据速率仍然是 80MHz,可以进行抽取降低数据速率。而 CIC 滤波,就是要完成这个过程。

    上述复习了很多数字信号处理的内容,权当抛 DDC 的砖,引 CIC 的玉。

    4.CIC 滤波器原理

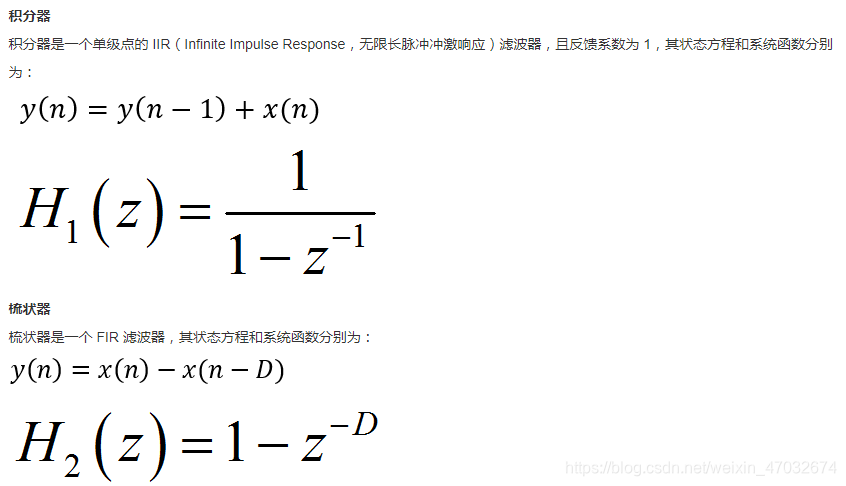

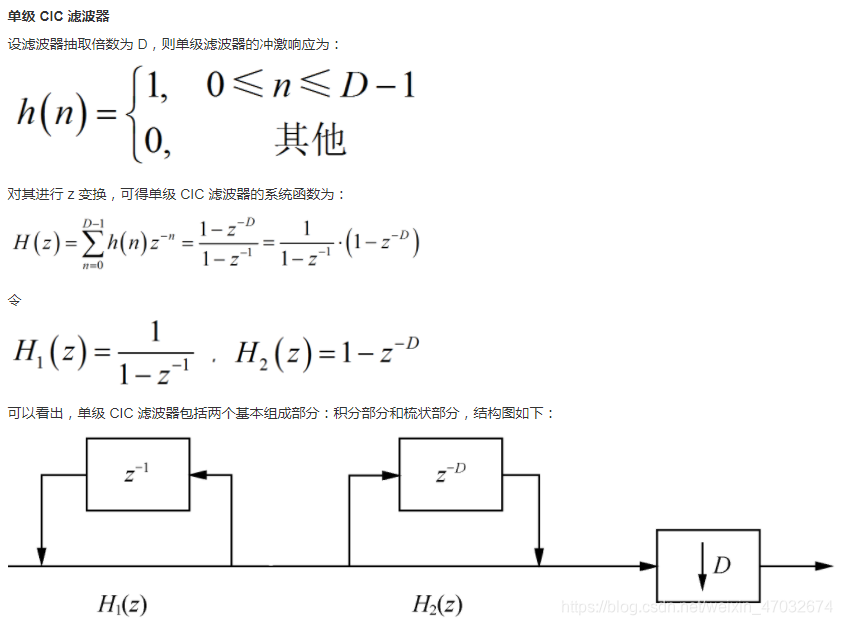

    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述
    多级 CIC 滤波器

    单级 CIC 滤波器的阻带衰减较差,为了提高滤波效果,抽取滤波时往往会采用多级 CIC 滤波器级联的结构。

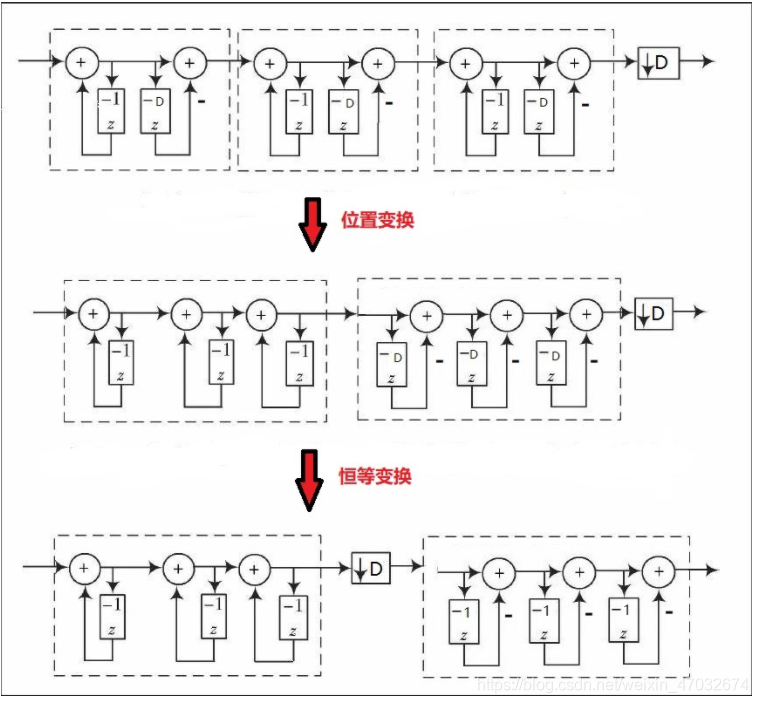

    实现多级直接级联的 CIC 滤波器在设计和资源上并不是最优的方式,需要对其结构进行调整。如下所示,将积分器和梳状滤波器分别移至一组,并将抽取器移到梳状滤波器之前。先抽取再进行滤波,可以减少数据处理的长度,节约硬件资源。
    在这里插入图片描述
    当然,级联数越大,旁瓣抑制越好,但是通带内的平坦度也会变差。所以级联数不宜过多,一般最多 5 级。

    5.CIC 滤波器设计

    设计说明

    CIC 滤波器本质上就是一个简单的低通滤波器,截止频率为采样频率除以抽取倍数后的一半。输入数据信号仍然是 7.5MHz 和 250KHz,采样频率 50MHz。抽取倍数设置为 5,则截止频率为 5MHz,小于 7.5MHz,可以滤除 7.5MHz 的频率成分。设计参数如下:
    输入频率: 7.5MHz 和 250KHz
    采样频率: 50MHz
    阻带: 5MHz
    阶数: 1(M=1)
    级数: 3(N=3)

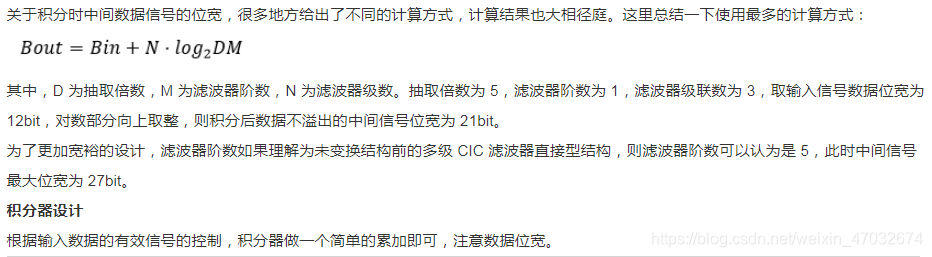

    在这里插入图片描述

    //3 stages integrator
    module integrator
        #(parameter NIN     = 12,
          parameter NOUT    = 21)
        (
          input               clk ,
          input               rstn ,
          input               en ,
          input [NIN-1:0]     din ,
          output              valid ,
          output [NOUT-1:0]   dout) ;

        reg [NOUT-1:0]         int_d0  ;
        reg [NOUT-1:0]         int_d1  ;
        reg [NOUT-1:0]         int_d2  ;
        wire [NOUT-1:0]        sxtx = {{(NOUT-NIN){1'b0}}, din} ;

        //data input enable delay
        reg [2:0]              en_r ;
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                en_r   <= 'b0 ;
            end
            else begin
                en_r   <= {en_r[1:0], en};
            end
        end

        //integrator
        //stage1
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                int_d0        <= 'b0 ;
            end
            else if (en) begin
                int_d0        <= int_d0 + sxtx ;
            end
        end

        //stage2
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                int_d1        <= 'b0 ;
            end
            else if (en_r[0]) begin
                int_d1        <= int_d1 + int_d0 ;
            end
        end

       //stage3
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                int_d2        <= 'b0 ;
            end
            else if (en_r[1]) begin
                int_d2        <= int_d2 + int_d1 ;
            end
        end
        assign dout  = int_d2 ;
        assign valid = en_r[2];

    endmodule

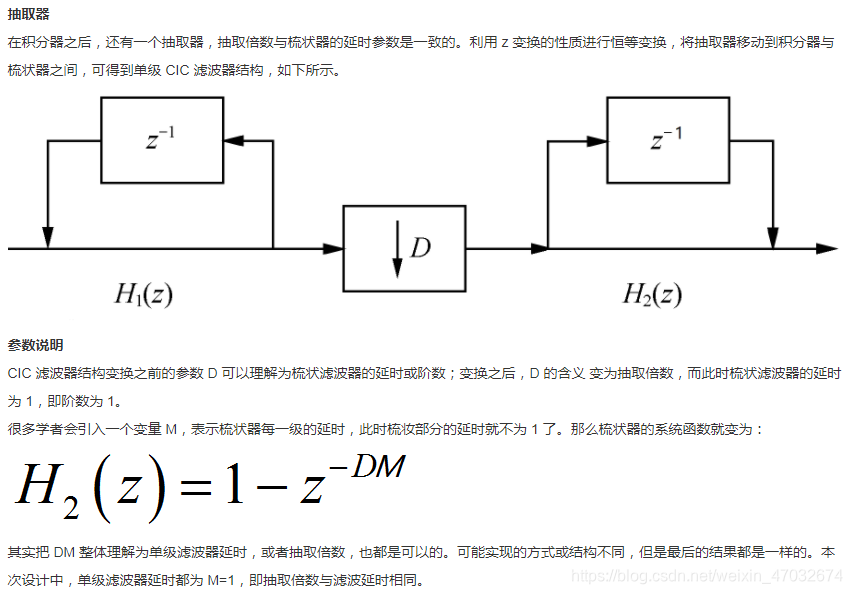

    抽取器设计

    抽取器设计时,对积分器输出的数据进行计数,然后间隔 5 个数据进行抽取即可。

    module  decimation
        #(parameter NDEC = 21)
        (
         input                clk,
         input                rstn,
         input                en,
         input [NDEC-1:0]     din,
         output               valid,
         output [NDEC-1:0]    dout);

        reg                  valid_r ;
        reg [2:0]            cnt ;
        reg [NDEC-1:0]       dout_r ;

        //counter
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                cnt <= 3'b0;
            end
            else if (en) begin
                if (cnt==4) begin
                    cnt <= 'b0 ;
                end
                else begin
                    cnt <= cnt + 1'b1 ;
                end
            end
        end

        //data, valid
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                valid_r        <= 1'b0 ;
                dout_r         <= 'b0 ;
            end
            else if (en) begin
                if (cnt==4) begin
                    valid_r     <= 1'b1 ;
                    dout_r      <= din;
                end
                else begin
                    valid_r     <= 1'b0 ;
                end
            end
        end
        assign dout          = dout_r ;
        assign valid         = valid_r ;

    endmodule


    梳状器设计

    梳状滤波器就是简单的一阶 FIR 滤波器,每一级的 FIR 滤波器对数据进行一个时钟延时,然后做相减即可。因为系数为 ±1,所以不需要乘法器。

    module comb
        #(parameter NIN  = 21,
          parameter NOUT = 17)
        (
         input               clk,
         input               rstn,
         input               en,
         input [NIN-1:0]     din,
         input               valid,
         output [NOUT-1:0]   dout);

        //en delay
        reg [5:0]                 en_r ;
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                en_r <= 'b0 ;
            end
            else if (en) begin
                en_r <= {en_r[5:0], en} ;
            end
        end

        reg [NOUT-1:0]            d1, d1_d, d2, d2_d, d3, d3_d ;
        //stage 1, as fir filter, shift and add(sub),
        //no need for multiplier
        always @(posedge clk or negedge rstn) begin
            if (!rstn)        d1     <= 'b0 ;
            else if (en)      d1     <= din ;
        end
        always @(posedge clk or negedge rstn) begin
            if (!rstn)        d1_d   <= 'b0 ;
            else if (en)      d1_d   <= d1 ;
        end
        wire [NOUT-1:0]      s1_out = d1 - d1_d ;

        //stage 2
        always @(posedge clk or negedge rstn) begin
            if (!rstn)        d2     <= 'b0 ;
            else if (en)      d2     <= s1_out ;
        end
        always @(posedge clk or negedge rstn) begin
            if (!rstn)        d2_d   <= 'b0 ;
            else if (en)      d2_d   <= d2 ;
        end
        wire [NOUT-1:0]      s2_out = d2 - d2_d ;

        //stage 3
        always @(posedge clk or negedge rstn) begin
            if (!rstn)        d3     <= 'b0 ;
            else if (en)      d3     <= s2_out ;
        end
        always @(posedge clk or negedge rstn) begin
            if (!rstn)        d3_d   <= 'b0 ;
            else if (en)      d3_d   <= d3 ;
        end
        wire [NOUT-1:0]      s3_out = d3 - d3_d ;

        //tap the output data for better display
        reg [NOUT-1:0]       dout_r ;
        reg                  valid_r ;
        always @(posedge clk or negedge rstn) begin
            if (!rstn) begin
                dout_r         <= 'b0 ;
                valid_r        <= 'b0 ;
            end
            else if (en) begin
                dout_r         <= s3_out ;
                valid_r        <= 1'b1 ;
            end
            else begin
                valid_r        <= 1'b0 ;
            end
        end
        assign       dout    = dout_r ;
        assign       valid   = valid_r ;

    endmodule


    顶层例化

    按信号的流向将积分器、抽取器、梳状器分别例化,即可组成最后的 CIC 滤波器模块。

    梳状滤波器的最终输出位宽一般会比输入信号小一些,这里取 17bit。当然输出位宽完全可以与输入数据的位宽一致。

    module cic
        #(parameter NIN  = 12,
          parameter NMAX = 21,
          parameter NOUT = 17)
        (
         input               clk,
         input               rstn,
         input               en,
         input [NIN-1:0]     din,
         input               valid,
         output [NOUT-1:0]   dout);

        wire [NMAX-1:0]      itg_out ;
        wire [NMAX-1:0]      dec_out ;
        wire [1:0]           en_r ;

        integrator   #(.NIN(NIN), .NOUT(NMAX))
        u_integrator (
           .clk         (clk),
           .rstn        (rstn),
           .en          (en),
           .din         (din),
           .valid       (en_r[0]),
           .dout        (itg_out));

        decimation   #(.NDEC(NMAX))
        u_decimator (
           .clk         (clk),
           .rstn        (rstn),
           .en          (en_r[0]),
           .din         (itg_out),
           .dout        (dec_out),
           .valid       (en_r[1]));

        comb         #(.NIN(NMAX), .NOUT(NOUT))
        u_comb (
           .clk         (clk),
           .rstn        (rstn),
           .en          (en_r[1]),
           .din         (dec_out),
           .valid       (valid),
           .dout        (dout));

    endmodule


    testbench

    testbench 编写如下,主要功能就是不间断连续的输入 250KHz 与 7.5MHz 的正弦波混合信号数据。输入的混合信号数据也可由 matlab 生成,具体过程参考《并行 FIR 滤波器设计》一节。

    module test ;
        parameter    NIN  = 12 ;
        parameter    NMAX = 21 ;
        parameter    NOUT = NMAX ;

        reg                  clk ;
        reg                  rstn ;
        reg                  en ;
        reg  [NIN-1:0]       din ;
        wire                 valid ;
        wire [NOUT-1:0]      dout ;

        //=====================================
        // 50MHz clk generating
        localparam   T50M_HALF    = 10000;
        initial begin
            clk = 1'b0 ;
            forever begin
                # T50M_HALF clk = ~clk ;
            end
        end

        //============================
        //  reset and finish
        initial begin
            rstn = 1'b0 ;
            # 30 ;
            rstn = 1'b1 ;
            # (T50M_HALF * 2 * 2000) ;
            $finish ;
        end

        //=======================================
        // read cos data into register
        parameter    SIN_DATA_NUM = 200 ;
        reg          [NIN-1:0] stimulus [0: SIN_DATA_NUM-1] ;
        integer      i ;
        initial begin
            $readmemh("../tb/cosx0p25m7p5m12bit.txt", stimulus) ;
            i         = 0 ;
            en        = 0 ;
            din       = 0 ;
            # 200 ;
            forever begin
                @(negedge clk) begin
                    en          = 1 ;
                    din         = stimulus[i] ;
                    if (i == SIN_DATA_NUM-1) begin
                        i = 0 ;
                    end
                    else begin
                        i = i + 1 ;
                    end
                end
            end
        end

        cic #(.NIN(NIN), .NMAX(NMAX), .NOUT(NOUT))
        u_cic (
         .clk         (clk),
         .rstn        (rstn),
         .en          (en),
         .din         (din),
         .valid       (valid),
         .dout        (dout));

    endmodule // test


    6.仿真结果

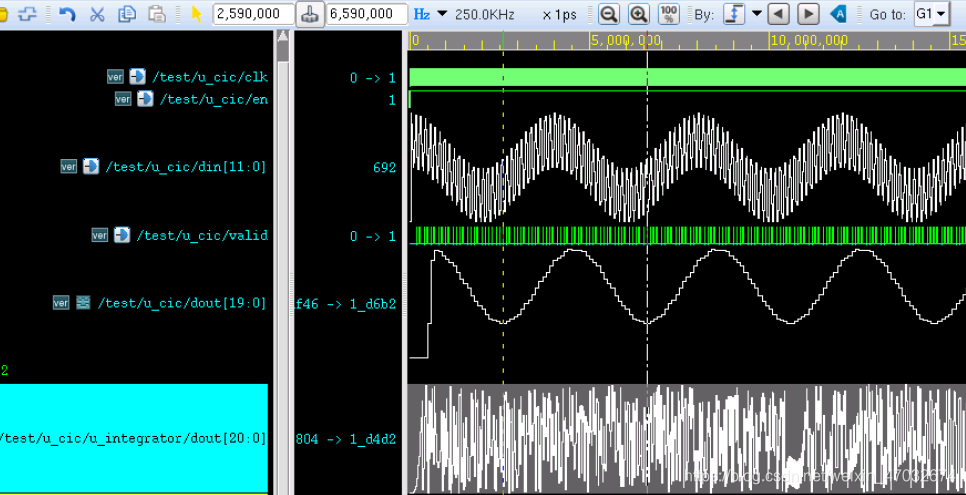

    由下图仿真结果可知,经过 CIC 滤波器后的信号只有一种低频率信号(250KHz),高频信号(7.5MHz)被滤除了。

    但是波形不是非常完美,这与设计的截止频率、数据不是持续输出等有一定关系。

    此时发现,积分器输出的数据信号也非常的不规则,这与其位宽有关系。
    在这里插入图片描述

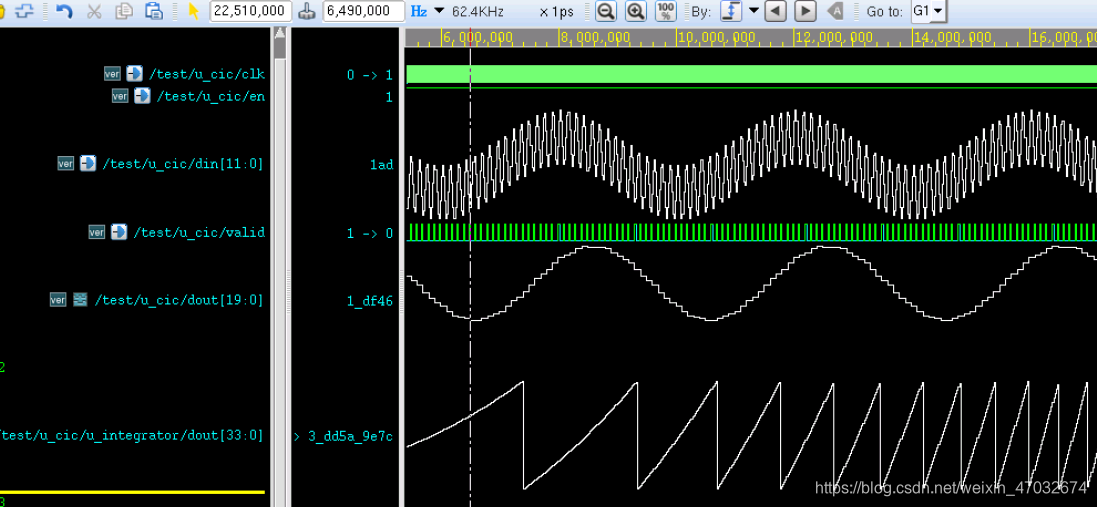

    为了更好的观察积分器输出的数据,将其位宽由 21bit 改为 34bit,仿真结果如下。

    此时发现,CIC 滤波器的数据输出并没有实质性的变化,但是积分器输出的数据信号呈现锯齿状,也称之为梳状。这也是梳状滤波器名字的由来。
    在这里插入图片描述

    展开全文
  • 其次详细分析了数字中频所用到的理论基础,包括数控振荡器、数字正交混频、CIC抽取插值滤波器和FIR抽取插值滤波器等。然后重点研究了自适应干扰抵消的原理,分析了自适应干扰抵消的几种算法以及各自的性能,并在此...
  • 论述了及数字下变频器的一般原理和结构,重点介绍了下变频器HSP50214B的原理及其内部结构,着重分析了它的抽取滤波器的特性,最后给出了HSP50214B在数字式解调系统中的应用。
  • 提出一种基于时分复用原理的双频段多通道数字接收机DDC模块的设计方法,并利用FPGA的数控振荡器和FIR滤波器的IP核完成了DDC模块的设计与实现。仿真结果表明,该设计实现了数字混频、抽取和滤波的功能,与其他设计...
  • (0)Rtlsdr可以接收 25MHz ~ 1.75GHz 的信号; (1)天线接收 fc 信号之后,经过本地振荡器 ...(3)经过 IQ 数字解调,重采样和抽取滤波器,信号经过 USB 端口 输出到电脑端; (4)经过电脑端后再进行后续处理。 ...
  • 软件无线电原理及应用

    热门讨论 2009-06-10 21:11:21
    一、引言 二、数字滤波器设计基础 三、适合于D=2M倍抽取或内插的半带滤波器 四、积分梳状(CIC)滤波器 第五节 软件无线电中的信号正交变换理论 一、引言 二、窄带信号的正交分解与模拟域实现 三、数字混频正交...
  • 音频重采样原理及技术实现

    万次阅读 2015-05-14 20:14:12
    音频重采样作为一个独立模块蕴含了数字信号处理理论的多方面内容,综合起来其物理原理滤波器的实现优化可以作为一个独立的项目做较深入的研究,可谓是一门学问。推荐大家研读国外作者的理论研究工作,从数学模型到...
  • 该文从分数倍采样基本原理出发,通过对升采样与多相滤波器级联响应进行推导分析,得出一种改进的分数倍采样率变换方案,使得高时钟数字电路得以避免。改进方案与传统方案的电路综合结果对比证明了理论分析的正确性。...
  • 1 直接数字频率合成器的工作原理 5. 2. 2 DDFS的杂散来源及其分布特性 5. 2. 3 改善DDFS杂散输出频谱的几种方法 5. 2. 4 DDFS的VLSI结构 5. 3 基于Galois域的数字控制振荡器 NCO 5. 3. 1 数字控制振荡器的数学原理 ...
  • 本文是对 Δ-Σ ADC 内部工作原理进行简要概述的最后一部分。您已经了解了调制器在某个特定时间和频率域中如何工作,以及如何在高频中形成转换...另外,您还阅读了解了一些与数字/抽取滤波器内部工作原理相关的信息。
  • 对有功电能计量的数学模型进行了分析,给出了相应的IP核实现模型,并详细讨论了CIC抽取滤波器、IIR高通滤波器、FIR低通滤波器数字频率变换等模块的原理与设计。利用Simulink模型进行了仿真,用VHDL作为设计语言,...
  • 为了实现MEMS流量传感器集成式高精度数字化输出,设计了一款单环2阶Σ∆模数转换器。...设计了CIC+IIR抽取滤波器,FPGA验证结果表明,滤波器实现了64倍降采样,滤波器输出数据有效位数达到16 bits。
  • 4载波基带数据源(见附件UMTS.mat),采样率为3.84Msps,自行设计数字滤波器完成信号的上采样(包括成型滤波)、移频合路和下采样,即先将各个载波插值到61.44Msps(16 * 3.84),再搬移至期望的频点并合路,然后将合...
  • 通信系统仿真模型

    2012-11-03 10:20:48
    8.3.3 椭圆滤波器 8.3.4 贝塞尔滤波器 8.4 由数值积分来仿真滤波器 8.4.1 双二次型 8.4.2 软件设计 8.5 用IIR数字滤波器仿真模拟滤波器 8.5.1 IIR滤波器的性质 8.5.2 模拟滤波器映射为IIR数字滤波器 8.5.3 软件设计 ...

空空如也

空空如也

1 2
收藏数 35
精华内容 14
关键字:

抽取数字滤波器原理
