  • 由于在计算机中除了逻辑电路之外没有别的东西,我们要存储也需要用逻辑电路来实现,接下来我们先去实现一个简单的寄存器。 寄存器 寄存器又分为两种一种只能存 1 ,一种只能存 0 能存 1 能存 0 能存 1 和 0 的逻辑...

    今天我们来实现一个最简单内存。

    由于在计算机中除了逻辑电路之外没有别的东西,我们要存储也需要用逻辑电路来实现,接下来我们先去实现一个简单的寄存器。

    寄存器

    寄存器又分为两种一种只能存 1 ,一种只能存 0

    能存 1

    能存 0

    能存 1 和 0 的逻辑电路有了,我们就可以存储全部状态了,我们发现寄存器只能能够存一种状态并且无法清除保存的状态。

    锁存器

    这次好了,设置端通电 1 就存起来了,想存 0 就给恢复端通电,这样我们就简单实现了一个能存储一个 bit 的电路。但是我们还会发现一个问题就是存 1、0 的状态需要两个线分别去处理,这样就会有很多不便。我们继续往下看来解决这个问题。

    门锁

    门锁符号

    这样一来我们就可以用一根线控制锁存器的状态,并且添加了允许写入的线来控制切入权限。这样一来存一个 bit 的电路我们就完成了。下面我们来组合一下。

    8位寄存器

    这个电路就是我们使用 8 个门锁组合成的存储单位,这样我们就可以存储一个字节(Byte)了,但是我们还会发现一些问题就是,如果内存这样设计的话,是不是要浪费很多线材,你可以简单计算一下,这样一个简单的寄存器需要使用多少线材。

    门锁矩阵

    看到这个比较懵逼的图了没有,我们使用矩阵的方式来组合门锁,这个地方我省略的一些格子,理论上应该是 16 *16 也就是存储 256 bit 的一个矩阵,这样一来我们会节省很多线材。我们接下来看看每个格子里都是什么?

    说句题外话这个地方为什么我们选择是 16 * 16 的矩阵来讲解?

    1. 我们只讲简单的实现原理
    2. 我们使用 8bit 的数据来表示 X、Y 的坐标,那么 X、Y 最大值就是 11111111,X:1111 Y:1111 换算成 10进制 就是 X:15 Y:15,从 0 - 15 也就是 16 个。

    放大单个格子

    我们来分析一下这个电路的优劣势?

    优势

    1. 我们只需要把所有格子的 输入/输出线,允许读取线,允许写入线 都连起来、这样只需要给相应的位置就能做到对不同格子的读取或写入了。
    2. 我们给相应的 X、Y 轴通电,然后给允许写入线通电,在 输入/输出 端口传入相应的状态,就会存起来
    3. 我们给相应的 X、Y 轴通电,然后给允许读取线通电,在 输入/输出 端口就会传出相应的状态
    4. 如果 X、Y 只有一个有电,那么第一个 AND 门就已经断开了,没有办法对格子读取或写入,正是有第一个 AND 门的存在会减少很多错误,这样一来只有确定坐标才能进行访问或读取。

    劣势

    1. 不能多个位置同时读写了,不然就会位置乱掉

    继续看我们怎么规避掉的。

    简易内存块

    这个图就是把我们上面的门锁矩阵进行封装而成的内存块。

    内存

    然后我们再把 8 个内存块组合起来,这样我们就可以继续存 1Byte 的数据了。

    写入数据

    1. 首先我们给一个地址
    2. 给允许写入端通电
    3. 在数据端口放入数据,这样我们就可以在同一个地址,同时存入 8bit 的数据了。

    读取数据

    1. 首先我们给一个地址
    2. 给允许读取端通电
    3. 在数据端口就能得到 8bit 的数据了。

    到此我们就完成了一个简单的内存。

    小结

    看到这个大家心中有没有解开一个疑惑。 为什么计算机的基础单位是 1Byte(8bit)? 这是因为计算机的基础硬件就是这么设计的,这个标准被广泛应用后。出新的就会导致不兼容,而引发问题,如果要改变这是一个浩大的工程,1byte 为最小单位也没有什么太大的弊端,所以就成为计算机的标准而流传下来。

    展开全文
  • 简单,易于组装,编程和使用块结构,基于Arduino焊台。 硬件组件: 适用于ArduinoNano V3.0 ATmega328× 1 用于ArduinoIRF520 MOSFET驱动器模块× 1 用于ArduinoMAX6675模块× 1 MAX7219用于Arduino8位数...
  • 截止2012年6月,TDS数字存储示波器系列凭借其在数字实时采样方面优秀性能表现,加上所具备多样分析功能和简洁直观操作获得“全球受欢迎示波器”称号。现在给网友推荐是一款数字存储示波器制作,希望...
  • 的电路实践

    2017-11-18 23:58:18
    非门电路 这是最简单的用开关把灯泡短路,从而实现非门。 这个则是通过异或门,在异或门的两个输出中确定一个为1,从而实现非门的效果。 这是最简单的用开关把灯泡...理解存储电路 全加电路 一位 两位

    非门电路
    这里写图片描述
    这是最简单的用开关把灯泡短路,从而实现非门。
    这里写图片描述
    这个则是通过异或门,在异或门的两个输出中确定一个为1,从而实现非门的效果。
    这是最简单的用开关把灯泡短路,从而实现非门。
    这里写图片描述
    电路等价A(B+C)=AB+AC
    这里写图片描述
    这里写图片描述
    这里写图片描述
    理解存储电路
    这里写图片描述
    这里写图片描述
    全加电路
    一位这里写图片描述
    两位这里写图片描述

    展开全文
  • 存储卡结构方框图

    2020-11-14 19:55:49
    对存储器的存取操作由安全逻辑电路予以控制,最简单的情形是只对整个存储器或某些区域的写人或擦除进行保护。也有一些存储器芯片具有复杂的安全逻辑电路,它们也可以执行一些简单的加密功能,数据通过卡的I/0口传人...
  • 通常需要设计附加能量采集电路,以便完成交直流转换和能量存储。如何尽可能提升能量采集电路的能量传递效率是该类电路研究中关心主要问题。  能量采集电路由二极管桥式整流和大电容滤波构成。它被成为AC...
  • 这项任务的目的是为简单的电气网络问题解决程序开发C ++程序。 它应该能够执行以下计算: 直流(DC)电路的总电阻,电流和功率 串联/并联DC RC(电阻电容)网络的时间常数 串联/并联DC RC网络中的端子电压 串联/...
  • 最后讨论了较为复杂的存储管理设计技术、中断和例外管理设计技术和流水线CPU设计技术。书中还用MIPS汇编语言编写了用于CPU测试的简单程序,对所设计的CPU逻辑电路进行功能模拟,以验证CPU逻辑电路的正确性。这些电路...
  • 首先使用对称矩 阵数据结构存储结点和线网信息, 然后利用简单的加减运算代替划分过程中结点增益的计算, 最后简化原始算法中 复杂的判断与计算完成对电路的划分. 实验结果表明, 与原始 FM 算法相比, 在保证得到等价...
  • 逻辑电路: 以二进制为原理、实现数字信号逻辑运算和操作的电路。分组合逻辑电路和时序逻辑电路。前者的逻辑功能与时间无关...简单的逻辑电路通常是由门电路构成,也可以用三极管来制作,比如,一个NPN三极管的集电

    逻辑电路:

    以二进制为原理、实现数字信号逻辑运算和操作的电路。分组合逻辑电路时序逻辑电路。前者的逻辑功能与时间无关,即不具记忆和存储功能,后者的操作按时间程序进行。由于只分高、低电平,抗干扰力强,精度和保密性佳。广泛应用于计算机、数字控制、通信、自动化和仪表等方面。 最基本的有与电路 或电路 和非电路。简单的逻辑电路通常是由门电路构成,也可以用三极管来制作,比如,一个NPN三极管的集电极和另一个NPN三极管的发射极连接,这就可以看作是一个简单的与门电路,即:当两个三极管的基极都接高电平的时候,电路导通,而只要有一个不接高电平,电路就不导通……

    组合逻辑电路:

    组合逻辑电路在逻辑功能上的特点是任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。组合逻辑电路可以有若个输入变量和若干个输出变量,其每个输出变量是其输入的逻辑函数,其每个时刻的输出变量的状态仅与当时的输入变量的状态有关,与本输出的原来状态及输入的原状态无关,也就是输入状态的变化立即反映在输出状态的变化。组合逻辑电路没有记忆功能。

    在VHDL编程设计中,程序一般分为时序逻辑(Sync_process)和组合逻辑(Async_process)两部分。时序逻辑是具有记忆功能的,在时序部分的赋值会产生寄存器以供后续逻辑使用。但是,在组合逻辑部分,应该只产生控制信号,在该控制信号的控制下,在时序部分赋值产生寄存器。如果在组合逻辑部分进行了下面类似的运算:

    when st1 =>

    a <= *&^&^&;

    NextState <= st2;

    when st2 =>

    b <= *&%&*;

    NextState <= st3;

    when st3 =>

    c <= a+b;

    那么,在仿真中虽然能看到c确实被赋值为a+b,但是,烧板子之后,c的值仍旧为0。这是因为\在组合逻辑中,一个signal又被放在等式左边又被放在等式右边,会产生memory,但是,其实组合逻辑是无记忆性的,是不允许产生memory的,所以没有寄存器(只在时序部分clk控制下产生)生成,a和b的生命周期只有在各自被赋值的状态中有效,跳出该状态之后,该信号就被重新置0。所以,正确的做法是在组合逻辑部分发送控制信号,enable时序部分的计算与赋值。

    时序逻辑电路:

    时序逻辑电路在逻辑功能上的特点是任意时刻的输出不仅取决于当时的输入信号,而且还取决于电路原来的状态,或者说,还与以前的输入有关。时序电路具有记忆功能。

    同步时序电路:时序逻辑电路可以分为同步时序电路和异步时序电路两大类。其中同步时序电路是指各触发器的时钟端全部连接在一起,并接系统时钟端;只有当时钟脉冲到来时,电路的状态才能改变;改变后的状态将一直保持到下一个时钟脉冲的到来,此时无论外部输入x有无变化;状态表中的每个状态都是稳定的.

    异步时序电路:

    时序逻辑电路可以分为同步时序电路和异步时序电路两大类。其中异步时序电路是指电路中除以使用带时钟的触发器外,还可以使用不带时钟的触发器和延迟元件作为存储元件;电路中没有统一的时钟;电路状态的改变由外部输入的变化直接引起.可将异步时序逻辑电路分为脉冲异步时序电路和电平异步时序电路.

    同步时序逻辑设计中整个电路可看做由组合逻辑和寄存器相间隔而成。
    展开全文
  • 当带宽超过10GHz时,取样数字示波器又具有电路结构最简单的优势,除了取样门要求最高带宽之外,其它都是低速电路,因而较易获得100GHz的等效带宽。带宽1GHz以上的数字存储示波器和等效带宽10GHz以上的取样示波器,...
  • 解析触发器电路

    2020-10-22 13:46:31
    最简单的是由两个或非门,两个输入端和两个输出端组成的RS触发器。复杂一些的有带时钟(CLK)段和D(Data)端,在CLK端为高电平时跟随D端状态,而在CLK端变为低电平的瞬间锁存信号的D触发器。更常用的是两个简单D...
  • 数字集成电路讲座

    2021-02-03 17:45:11
    最简单的数字信号是“1”、“0”信号。数字信号和模拟信号是可以相互转换的,由模拟信号变为数字信号称为模/数转换,记为A/D,由数字信号变为模拟信号称为数/模转换,记为D/A。数字电路的应用越来越广泛,主要由于...
  • 1仪器总体设计嵌入式脉象采集仪前期设计目标是脉搏信号采集、存储、显示、简单处理、通信等,后期要对所采集到信号处理,得到脉象特征,对病人做出诊断。在FPGA选型时,不但要考虑当前功能是否够用,价格...
  • 带音量控制电路的便携式音频放大器由一个完整单声道音频放大器(具有音量...该音频放大器自动存储功能可保留最后音量设置。LED可提供有关最大/最小音量视觉信息。 便携式音频放大器电路设计简图: 附件内容截图:
  • 如果使用退役或第三方以太网屏蔽,则可能必须使用支持电路板使用芯片组不同Arduino库。请注意,Ethernet Shield和Feather Wing Adafruit使用是基于WIZ5500芯片,而不是旧WIZ5100芯片组或其他。 WIZ5500需要...
  • 该项目的电路图实际上非常简单。我们只需要一个Arduino板和一个HC-05蓝牙模块与智能手机进行通信。六个伺服电机控制引脚连接到Arduino板六个数字引脚。 为了给伺服电机供电,我们需要5V,但这必须来自外部电源,...
  • 整数在内存中是如何存储的

    千次阅读 2019-07-27 01:52:03
    为了提高加减法运算效率,硬件电路要设计得尽量简单。 对于有符号数,内存要区分符号位和数值位,对于人脑来说,很容易辨别,但是对于计算机来说,就要设计专门的电路,这无疑增加了硬件复杂性,增加了计算...

    加法和减法是计算机中最基本的运算,计算机时时刻刻都离不开它们,所以它们由硬件直接支持。为了提高加减法的运算效率,硬件电路要设计得尽量简单。

    对于有符号数,内存要区分符号位和数值位,对于人脑来说,很容易辨别,但是对于计算机来说,就要设计专门的电路,这无疑增加了硬件的复杂性,增加了计算的时间。要是能把符号位和数值位等同起来,让它们一起参与运算,不再加以区分,这样硬件电路就变得简单了。

    另外,加法和减法也可以合并为一种运算,就是加法运算,因为减去一个数相当于加上这个数的相反数,例如,5 - 3 等价于 5 + (-3),10 - (-9) 等价于 10 + 9。
    相反数是指数值相同,符号不同的两个数,例如,10 和 -10 就是一对相反数,-98 和 98 也是一对相反数。
    如果能够实现上面的两个目标,那么只要设计一种简单的、不用区分符号位和数值位的加法电路,就能同时实现加法和减法运算,并且非常高效。实际上,这两个目标都已经实现了,真正的计算机硬件电路就是如此简单。

    然而,简化硬件电路是有代价的,这个代价就是有符号数在存储和读取时都要进行转化。那么,这个转换过程究竟是怎样的呢?接下来我们就详细地讲解一下。

    首先,请读者先记住下面的几个概念。

    1. 原码
      将一个整数转换成二进制形式,就是其原码。例如short a = 6;,a 的原码就是0000 0000 0000 0110;更改 a 的值a = -18;,此时 a 的原码就是1000 0000 0001 0010。

    通俗的理解,原码就是一个整数本来的二进制形式。
    2) 反码
    谈到反码,正数和负数要区别对待,因为它们的反码不一样。

    对于正数,它的反码就是其原码(原码和反码相同);负数的反码是将原码中除符号位以外的所有位(数值位)取反,也就是 0 变成 1,1 变成 0。例如short a = 6;,a 的原码和反码都是0000 0000 0000 0110;更改 a 的值a = -18;,此时 a 的反码是1111 1111 1110 1101。
    3) 补码
    正数和负数的补码也不一样,也要区别对待。

    对于正数,它的补码就是其原码(原码、反码、补码都相同);负数的补码是其反码加 1。例如short a = 6;,a 的原码、反码、补码都是0000 0000 0000 0110;更改 a 的值a = -18;,此时 a 的补码是1111 1111 1110 1110。

    可以认为,补码是在反码的基础上打了一个补丁,进行了一下修正,所以叫“补码”。

    原码、反码、补码的概念只对负数有实际意义,对于正数,它们都一样。

    最后我们总结一下 6 和 -18 从原码到补码的转换过程:

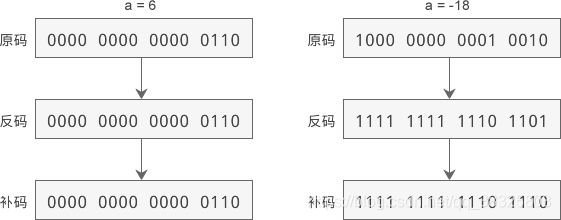

    在这里插入图片描述

    在计算机内存中,整数一律采用补码的形式来存储。这意味着,当读取整数时还要采用逆向的转换,也就是将补码转换为原码。将补码转换为原码也很简单:先减去 1,再将数值位取反即可。

    **

    补码到底是如何简化硬件电路的

    **

    假设 6 和 18 都是 short 类型的,现在我们要计算 6 - 18 的结果,根据运算规则,它等价于 6 + (-18)。

    如果采用原码计算,那么运算过程为:
    6 - 18 = 6 + (-18)
    = [0000 0000 0000 0110]原 + [1000 0000 0001 0010]原
    = [1000 0000 0001 1000]原
    = -24
    直接用原码表示整数,让符号位也参与运算,对于类似上面的减法来说,结果显然是不正确的。

    于是人们开始继续探索,不断试错,后来设计出了反码。下面就演示了反码运算的过程:
    6 - 18 = 6 + (-18)
    = [0000 0000 0000 0110]反 + [1111 1111 1110 1101]反
    = [1111 1111 1111 0011]反
    = [1000 0000 0000 1100]原
    = -12
    这样一来,计算结果就正确了。

    然而,这样还不算万事大吉,我们不妨将减数和被减数交换一下位置,也就是计算 18 - 6 的结果:
    18 - 6 = 18 + (-6)
    = [0000 0000 0001 0010]反 + [1111 1111 1111 1001]反
    = [1 0000 0000 0000 1011]反
    = [0000 0000 0000 1011]反
    = [0000 0000 0000 1011]原
    = 11
    按照反码计算的结果是 11,而真实的结果应该是 12 才对,它们相差了 1。
    蓝色的 1 是加法运算过程中的进位,它溢出了,内存容纳不了了,所以直接截掉。
    6 - 18 的结果正确,18 - 6 的结果就不正确,相差 1。按照反码来计算,是不是小数减去大数正确,大数减去小数就不对了,始终相差 1 呢?我们不妨再看两个例子,分别是 5 - 13 和 13 - 5。

    5 - 13 的运算过程为:
    5 - 13 = 5 + (-13)
    = [0000 0000 0000 0101]原 + [1000 0000 0000 1101]原
    = [0000 0000 0000 0101]反 + [1111 1111 1111 0010]反
    = [1111 1111 1111 0111]反
    = [1000 0000 0000 1000]原
    = -8
    13 - 5 的运算过程为:
    13 - 5 = 13 + (-5)
    = [0000 0000 0000 1101]原 + [1000 0000 0000 0101]原
    = [0000 0000 0000 1101]反 + [1111 1111 1111 1010]反
    = [1 0000 0000 0000 0111]反
    = [0000 0000 0000 0111]反
    = [0000 0000 0000 0111]原
    = 7
    这足以证明,刚才的猜想是正确的:小数减去大数不会有问题,而大数减去小数的就不对了,结果始终相差 1。

    相差的这个 1 要进行纠正,但是又不能影响小数减去大数,怎么办呢?于是人们又绞尽脑汁设计出了补码,给反码打了一个“补丁”,终于把相差的 1 给纠正过来了。

    下面演示了按照补码计算的过程:
    6 - 18 = 6 + (-18)
    = [0000 0000 0000 0110]补 + [1111 1111 1110 1110]补
    = [1111 1111 1111 0100]补
    = [1111 1111 1111 0011]反
    = [1000 0000 0000 1100]原
    = -12

    18 - 6 = 18 + (-6)
    = [0000 0000 0001 0010]补 + [1111 1111 1111 1010]补
    = [1 0000 0000 0000 1100]补
    = [0000 0000 0000 1100]补
    = [0000 0000 0000 1100]反
    = [0000 0000 0000 1100]原
    = 12

    5 - 13 = 5 + (-13)
    = [0000 0000 0000 0101]补 + [1111 1111 1111 0011]补
    = [1111 1111 1111 1000]补
    = [1000 1111 1111 0111]反
    = [1000 0000 0000 1000]原
    = -8

    13 - 5 = 13 + (-5)
    = [0000 0000 0000 1101]补 + [1111 1111 1111 1011]补
    = [1 0000 0000 0000 1000]补
    = [0000 0000 0000 1000]补
    = [0000 0000 0000 1000]反
    = [0000 0000 0000 1000]原
    = 8
    你看,采用补码的形式正好把相差的 1 纠正过来,也没有影响到小数减去大数,这个“补丁”真是巧妙。

    小数减去大数,结果为负数,之前(负数从反码转换为补码要加 1)加上的 1,后来(负数从补码转换为反码要减 1)还要减去,正好抵消掉,所以不会受影响。

    而大数减去小数,结果为正数,之前(负数从反码转换为补码要加 1)加上的 1,后来(正数的补码和反码相同,从补码转换为反码不用减 1)就没有再减去,不能抵消掉,这就相当于给计算结果多加了一个 1。

    补码这种天才般的设计,一举达成了本文开头提到的两个目标,简化了硬件电路。
    **

    实例分析

    **

    上一节我们还留下了一个谜团,就是有符号数以无符号的形式输出,或者无符号数以有符号的形式输出时,会得到一个奇怪的值,请看下面的代码:

    #include <stdio.h>
    int main()
    {
        short a = 0100;  //八进制
        int b = -0x1;  //十六进制
        long c = 720;  //十进制

        unsigned short m = 0xffff;  //十六进制
        unsigned int n = 0x80000000;  //十六进制
        unsigned long p = 100;  //十进制

        //以无符号的形式输出有符号数
        printf("a=%#ho, b=%#x, c=%ld\n", a, b, c);
        //以有符号数的形式输出无符号类型(只能以十进制形式输出)
        printf("m=%hd, n=%d, p=%ld\n", m, n, p);

        return 0;
    }


    运行结果:
    a=0100, b=0xffffffff, c=720
    m=-1, n=-2147483648, p=100

    其中,b、m、n 的输出结果看起来非常奇怪。

    b 是有符号数,它在内存中的存储形式(也就是补码)为:

    b = -0x1
    = [1000 0000 …… 0000 0001]原
    = [1111 1111 …… 1111 1110]反
    = [1111 1111 …… 1111 1111]补
    = [0xffffffff]补
    %#x表示以无符号的形式输出,而无符号数的补码和原码相同,所以不用转换了,直接输出 0xffffffff 即可。

    m 和 n 是无符号数,它们在内存中的存储形式为:
    m = 0xffff
    = [1111 1111 1111 1111]补

    n = 0x80000000
    = [1000 0000 …… 0000 0000]补
    %hd和%d表示以有符号的形式输出,所以还要经过一个逆向的转换过程:
    [1111 1111 1111 1111]补
    = [1111 1111 1111 1110]反
    = [1000 0000 0000 0001]原
    = -1

    [1000 0000 …… 0000 0000]补
    = -231
    = -2147483648
    由此可见,-1 和 -2147483648 才是最终的输出值。
