    0 引言

      在射频前端芯片的设计中,高集成度成为设计师们关注的焦点。就目前射频前端芯片来说,实现中频滤波器的片上集成是提高芯片集成度的最有效手段,有源Gm-C滤波器就是一种可集成具有较高性能的滤波器。

      Gm-C滤波器的实现方式有很多种,常见的结构主要有Biquad结构、Gyrator结构和Leapfrog结构。Biquad结构简单,易于调谐,但是阶数较低,Q值不够高,一般在3左右。Leapfrog结构受Gm单元直流偏移的影响很小,但是设计过程较为繁琐。本文采用Gyrator结构,其实现方法简单,电路原理清晰,有较好的电性能,但Gyrator对浮地电容的复数变换在很多文献中都没有详细的介绍和论证,在椭圆函数复数滤波器的设计中会遇到很大困难。笔者对一些类似的变换结构进行了分析,经过对电容传输函数的推导,总结出浮地电容的复数变换理论和方法。

      1 Gm-C有源低通滤波器的设计

      首先介绍一种有源浮地电感,结构如图1所示。

    基于OTA的有源Gm-C复数带通滤波器的设计

      即此结构的输入输出电压电流特性等效为一个差分的浮地电感,可以利用这一特性,将LC原型滤波器中的电感进行替换,从而实现一个只含有OTA和电容的滤波器。

    基于OTA的有源Gm-C复数带通滤波器的设计

      本文设计了一个带宽为1 MHz、30 dB阻带起始频率为3 MHz的椭圆函数低通滤波器,通带波纹为0.5 dB,并且要求滤波器具有一定的增益。

      通过ADS(advanced design system)所提供的滤波器设计功能,得到如图2所示的低通原型滤波器。

    基于OTA的有源Gm-C复数带通滤波器的设计

      根据滤波器实际的输入输出阻抗换算出各电抗元件的实际值,然后将电路中的电感用上面提到的有源电感进行替换,得到如图3所示的结构。

    基于OTA的有源Gm-C复数带通滤波器的设计

      图中左边第二个和最右边的OTA即等效为输入输出电阻,左边第一个OTA为输入缓冲放大器,用来消除输入信号源内阻对滤波器的影响并给电路提供适当的增益,可以并联多个OTA增大其输出电流,获得较高的增益。通过推导可以得到

    基于OTA的有源Gm-C复数带通滤波器的设计

      即滤波器的Q值正比于输入输出跨导,反比于有源电感的跨导的平方。所以,在实际设计时,应当尽量增大输入输出OTA的跨导值,可以通过并联N个OTA的方式实现,总的跨导值即为N?Gm,这里选择将8个OTA并联作为输入输出阻抗。

      在ADS环境下,AC仿真的结果如图4所示。

    基于OTA的有源Gm-C复数带通滤波器的设计

      图4所示的两条AC响应曲线几乎重合,分别为原型滤波器和Gm-C滤波器,可见,两者有非常好的一致性。如果输入输出OTA的跨导选择过小,滤波器的Q值将很低,则带内波动会很大。

      2 复数带通滤波器的设计

      在研究带通滤波器的设计问题之前,需要清楚有关复数滤波器的问题。在实数滤波器中,是不存在负频率的,但是当引入复数域的概念之后,负频率就被引入进来,实数滤波器在负频率上的频率响应与正频率是对称的,这一点从拉普拉斯变换角度很容易理解。所以对于上面给出的低通滤波器来说,它在复频域上的频率响应就是一个带通的形状,其中心频率在零频上,带宽为2 MHz。将这个中心频率在零频的带通滤波器进行一下频率搬移,就可以获得一个中心频率在某一需要的频率上的带通滤波器。

      用一个电容为例简要说明在复频域中进行频率搬移的方法,如图5所示。

    基于OTA的有源Gm-C复数带通滤波器的设计

      用电路来实现就如图5右边所示,其中Gm=ω0C。在Gm-C滤波器中,无源元件仅存在电容,有源OTA对滤波器的复数变换不产生影响,所以只需要将电容进行频率搬移。另外,上面的方法仅适用于接地电容,对于滤波器中的浮地电容有不同的变换方法,具体如图6所示。

    基于OTA的有源Gm-C复数带通滤波器的设计

      为了更容易理解,这里计算流过电容的电流。对于电容C,其两端电压分别为V1和V2,则流过它的电流可以表示为

    基于OTA的有源Gm-C复数带通滤波器的设计

      由此,浮地电容便被搬移到了ω0的频率上。可见设计复数带通滤波器需要产生正交信号,正交信号的产生在射频前端设计中并不难实现,而且被广泛应用。另外,这种复数带通滤波器还能实现很好的镜像抑制,镜像抑制度在40 dB左右,在一些通信系统中完全可以取代片外前置的镜像滤波器,不仅提高系统集成度,而且大大降低了芯片的成本。

      复数带通滤波器的原理图如图7所示。

    基于OTA的有源Gm-C复数带通滤波器的设计

      滤波器的输入信号为差分正交信号,四路信号相位互差90°,这里要特别注意输入信号的相位顺序,只有按上述复数变换的相位关系输入信号才能得到正确的输出,如果相位顺序相反则会使得输出信号反相抵消。对于正交接收机,目标信号下变频后的相位与镜像信号的正好相反,如果目标信号能从滤波器正常输出,则镜像信号一定会被抑制,这就是实现镜像抑制的原理。

      经过仿真得到复数带通滤波器的AC响应如图8所示,中心频率在4.1 MHz,带宽2 MHz,1.5倍带宽处带外抑制为42 dB和56 dB,带内增益13.27 dB,满足GPS射频前端的中频滤波要求。如果颠倒输入信号相位顺序,需要的频带内抑制达40dB以上,镜像抑制效果明显。

    基于OTA的有源Gm-C复数带通滤波器的设计

      3 结论

      本文实现的Gm-C复数带通滤波器有较好的性能,完全适合射频前端芯片中的中频滤波要求,如果对OTA的结构进行一些改进,如加入跨导稳定功能及提高OTA输出阻抗,还能进一步提高滤波器的性能。另外,这种滤波器采用全CMOS工艺,集成度高,功耗低,特别适合SOC应用。最后,如果将滤波器应用于实际电路,还应设计滤波器调谐电路,以保证在工艺容差范围内对滤波器实现中心频率及Q值可调。

    展开全文
  •  同步调谐滤波器是带通响应最简单的一种近似。因为所有级是一样并且调谐到相同的频率,所以结构简单,容易调整。每一个节的Q值比总的Q值小,但对于一般带通滤波器,情况确恰好相反。瞬态特性表明没有过冲和振铃。但...
  •  耦合谐振器电路适合于Q值为lO或更大窄带带通滤波器。元件值通常比由低通到带通变换所得滤波器元件值更符合实际,特别当Q值很高时更是如此。由于所有节点都谐振在相同频率上,调谐也比较简单。在如图1所示...
  • 三种滤波器

    2020-12-18 12:11:17
    滤波器主要有低通滤波器、高通滤波器和带通滤波器三种,按照电路工作原理又可分为无源和有源滤波器两大类。 低通滤波器 电感阻止高频信号通过而允许低频信号通过,电容的特性...最简单的低通滤波器由电阻和电容元件构

    滤波器主要有低通滤波器、高通滤波器和带通滤波器三种,按照电路工作原理又可分为无源和有源滤波器两大类。

    1. 低通滤波器

    电感阻止高频信号通过而允许低频信号通过,电容的特性却相反。信号能够通过电感的滤波器、或者通过电容连接到地的滤波器对于低频信号的衰减要比高频信号小,称为低通滤波器。

    低通滤波器原理很简单,它就是利用电容通高频阻低频、电感通低频阻高频的原理。对于需要截止的高频,利用电容吸收电感、阻碍的方法不使它通过;对于需要放行的低频,利用电容高阻、电感低阻的特点让它通过。

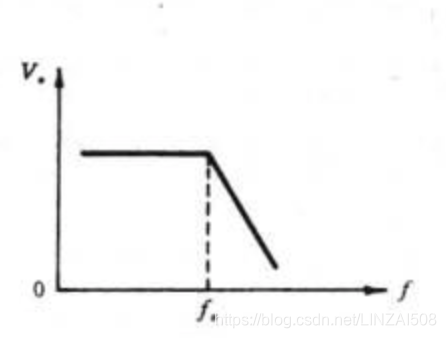

    最简单的低通滤波器由电阻和电容元件构成,如下图。该低通滤波器的作用是让低于转折频率f。的低频段信号通过, 而将高于转折频率f。的信号去掉。

    在这里插入图片描述

    • RC无源低通滤波器

    在这里插入图片描述
    这一低通滤波器的工作原理是这样:当输入信号Vin中频率低于转折频率f。的信号加到电路中时,由于C的容抗很大而无分流作用,所以这一低频信号经R输出。当Vin中频率高于转折频率f。时,因C的容抗已很小,故通过R的高频信号由C分流到地而无输出,达到低通的目的。这一RC低通滤波器的转折频率f。由下式决定

    在这里插入图片描述
    低通滤波器除这种RC电路外,还可以是LC等电路形式。

    1. 高通滤波器

    最简单的高通滤波器是“一阶高通滤波器”,它的的特性一般用一阶线性微分方程表示,它的左边与一阶低通滤波器完全相同,仅右边是激励源的导数而不是激励源本身。当较低的频率通过该系统时,没有或几乎没有什么输出,而当较高的频率通过该系统时,将会受到较小的衰减。

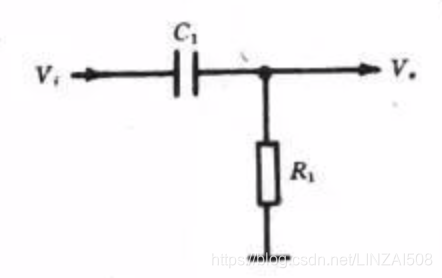

    实际上,对于极高的频率而言,电容器相当于“短路”一样,这些频率,基本上都可以在电阻两端获得输出。换言之,这个系统适宜于通过高频率而对低频率有较大的阻碍作用,是一个最简单的“高通滤波器”,如下图。

    在这里插入图片描述

    • RC元件构成的高通滤波器

    在这里插入图片描述

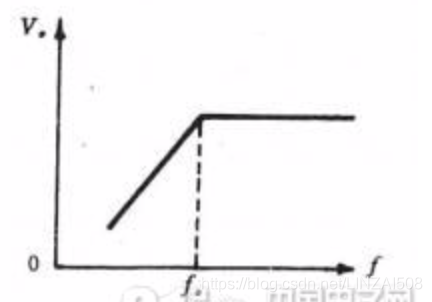

    • RC高通滤波器的幅频特性曲线

    这一电路的工作原理是这样:当频率低于f。的信号输入这一滤波器时,由于C1的容抗很大而受到阻止,输出减小,且频率愈低输出愈小。当频率高于f。的信号输入这一滤波器时,由于C1容抗已很小,故对信号无衰减作用,这样该滤波器具有让高频信号通过,阻止低频信号的作用。这一电路的转折频率f。由下式决定:

    在这里插入图片描述

    高通滤波器除可以用元件外,还可以用LC构成。

    1. 带通滤波器

    带通滤波器是一种仅允许特定频率通过,同时对其余频率的信号进行有效抑制的电路。由于它对信号具有选择性,故而被广泛地应用现在电子设计中。比如RLC振荡回路就是一个模拟带通滤波器。带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器,与带阻滤波器的概念相对。

    在这里插入图片描述

    • 带通滤波器的作用

    一个理想的带通滤波器应该有一个完全平坦的通带,在通带内没有放大或者衰减。实际上,并不存在理想的带通滤波器。滤波器并不能够将期望频率范围外的所有频率完全衰减掉,尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。这通常称为滤波器的滚降现象,并且使用每十倍频的衰减幅度的dB数来表示。 通常,滤波器的设计尽量保证滚降范围越窄越好,这样滤波器的性能就与设计更加接近。然而,随着滚降范围越来越小,通带就变得不再平坦,开始出现“波纹”。这种现象在通带的边缘处尤其明显,这种效应称为吉布斯现象。

    主要参数

    通带带宽:指需要通过的频谱宽度,BW=(f2-f1)。f1、f2为以中心频率f0处插入损耗为基准。

    带内波动(Passband Ripple):通带内插入损耗随频率的变化量。1dB带宽内的带内波动是1dB。

    纹波(Ripple):指1dB或3dB带宽(截止频率)范围内,插损随频率在损耗均值曲线基础上波动的峰值。

    延迟(Td):指信号通过滤波器所需要的时间,数值上为传输相位函数对角频率的导数,即Td=df/dv。

    带内相位线性度:该指标表征滤波器对通带内传输信号引入的相位失真大小。按线性相位响应函数设计的滤波器具有良好的相位线性度。

    插入损耗(Insertion Loss):由于滤波器的引入对电路中原有信号带来的衰耗,以中心或截止频率处损耗表征,如要求全带内插损需强调。

    回波损耗(Return Loss):端口信号输入功率与反射功率之比的分贝(dB)数,也等于20Log10ρ,ρ为电压反射系数。输入功率被端口全部吸收时回波损耗为无穷大。

    中心频率(Center Frequency):滤波器通带的频率f0,一般取f0=(f1+f2)/2,f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。窄带滤波器常以插损最小点为中心频率计算通带带宽。

    截止频率(Cutoff Frequency):指低通滤波器的通带右边频点及高通滤波器的通带左边频点。通常以1dB或3dB相对损耗点来标准定义。相对损耗的参考基准为:低通以DC处插损为基准,高通则以未出现寄生阻带的足够高通带频率处插损为基准。

    带内驻波比(VSWR):衡量滤波器通带内信号是否良好匹配传输的一项重要指标。理想匹配VSWR=1:1,失配时VSWR>1。对于一个实际的滤波器而言,满足VSWR<1.5:1的带宽一般小于BW3dB,其占BW3dB的比例与滤波器阶数和插损相关。

    阻带抑制度:衡量滤波器选择性能好坏的重要指标。该指标越高说明对带外干扰信号抑制的越好。通常有两种提法:一种为要求对某一给定带外频率fs抑制多少dB,计算方法为fs处衰减量;另一种为提出表征滤波器幅频响应与理想矩形接近程度的指标——矩形系数(KxdB>1),KxdB=BWxdB/BW3dB,(X可为40dB、30dB、20dB等)。滤波器阶数越多矩形度越高——即K越接近理想值1,制作难度当然也就越大。

    本文学习内容来自
    http://elecfans.com/d/1122522.html

    展开全文
  • 微波滤波器重要高频元件之一,主要用于实现从通信到雷达系统等众多应用中信号隔离。高频滤波器有许多形状、尺寸和响应类型,包括带通、带阻、低通和高通滤波器。这些滤波器从概念上说可能非常简单,但一个...
  • 提出了一种基于多输出电流传输器二阶多功能电流模式滤波器,该电路采用单输入单输出形式,电路结构十分简单,仅有二个有源器件,四个电容或阻抗构成;这一结构可以实现高通、带通、低通滤波器,且电容均接地。此外,所...
  • 摘要:提出了一种基于多输出电流传输器二阶多功能电流模式滤波器,该电路采用单输入单输出形式,电路结构十分简单,仅有二个有源器件,四个电容或阻抗构成;这一结构可以实现高通、带通、低通滤波器,且电容均接地。...
  • 提出了一种基于多输出电流传输器二阶多功能电流模式滤波器,该电路采用单输入单输出形式,电路结构十分简单,仅有二个有源器件,四个电容或阻抗构成;这一结构可以实现高通、带通、低通滤波器,且电容均接地。...
  • 2.1 最简单的RC滤波器 2.2 加深对RC电路网络的印象 第3章 有源滤波器的设计 3.1 概述 3.2 有源低通滤波器的设计 3.3 有源高通滤波器的设计 3.4 状态可调滤波器的设计 3.5 带通滤波器的设计 3.6 带阻滤波器的设计 ...
  • 此方法可以根据截止频率要求设置移位因子,将两个子滤波器分别进行相反方向移位,并构造补偿滤波器,最后将子滤波器和补偿滤波器组合而成所需低通、高通、带通、陷波等滤波器,这种设计方法概念明确,简单易行...
  • 在51单片机系统中,51单片机VCC引脚旁的10u和0.1u的电容就是最简单的滤波器和滤波装置,但复杂的滤波器设计更是手机等高频电路系统中必不可少的硬件装置。 一般的,滤波器可分为有源滤波器和无源滤波器两种。其中,...



    滤波器设计是电子电路设计中经常碰到的问题。在51单片机系统中,51单片机VCC引脚旁的10u和0.1u的电容就是最简单的滤波器和滤波装置,但复杂的滤波器设计更是手机等高频电路系统中必不可少的硬件装置。

    一般的,滤波器可分为有源滤波器和无源滤波器两种。其中,有源滤波器由集成运放和电阻、电容等组成,根据高通、低通、带通还是带阻方式,电容和电阻的配置位置有所不同。一般说来,有源滤波器根据配置位置和功能的不同,普遍采用MFB和Sallen-Key两种拓扑形式。

    典 型的软件有:TI公司的FilterPro,Microchip公司的FilterLab2.0等,均是免费软件,可从其网站上免费下载使用。另一款非常 著名的设计软件是FilterWiz Pro,功能与FilterPro和FilterLab2.0类似,还可以选择各阶滤波器的拓扑结构。FilterWiz Pro无免费版本。

    需要说明的是,FilterLab2.0软件的稳定性明显好过FilterPro,虽然FilterPro在业界口碑尚可。

    无源滤波器就是常说的RC、RLC等纯粹采用电阻、电容和电感等无源器件组成的滤波装置,成本低廉,稳定性好。一般的低频滤波器网络普遍采用电阻和电容组成,只有高频才会考虑配置电感装置。

    网络上的无源滤波器设计软件较多。但博主推荐FilterFree软件。FilterFree软件为免费滤波器设计软件,可完成有源滤波器设计,也可进行无源滤波器设计,可从nuhertz公司网站上免费下载。更强大功能的Filter Solution软件不但可进行有源和无源滤波器软件设计,还可进行器件数值的更改和其他器件参数的自动匹配。



    http://blog.21ic.com/user1/8418/archives/2012/88596.html

    转载于:https://www.cnblogs.com/jiansiming/articles/2518617.html

    展开全文
  • 如何进行滤波器设计软件选择

    千次阅读 2014-09-03 09:54:06
    微波滤波器重要高频元件之一,主要用于实现从通信到雷达系统等众多应用中信号隔离。高频滤波器有许多形状、尺寸和响应类型,包括带通、带阻、低通和高通滤波器。这些滤波器从概念上说可能非常简单,但一个...

    微波滤波器是最重要的高频元件之一,主要用于实现从通信到雷达系统等众多应用中的信号隔离。高频滤波器有许多形状、尺寸和响应类型,包括带通、带阻、低通和高通滤波器。这些滤波器从概念上说可能非常简单,但一个滤波器设计的性能受许多参数的影响,这些参数包括从传输线的宽度到印刷电路板(PCB)压层的介电常数和耗散因数的一致性等广泛种类。

    幸运的是,在高频元件领域,计算机辅助工程(CAE)软件的支持就像射频/微波滤波器一样十分丰富,市场上有各种各样的CAE工具,其中许多还是免费的。

    所有大型的CAE软件设计工具“套件”,比如安捷伦科技公司(Agilent)的Advanced Design System(ADS)、AWR公司的Microwave Office和CST公司的CST Studio Suite 2011,都能提供线性电路仿真、电磁(EM)仿真和电路优化工具等组合功能,从而满足采用包括微带线、带状线、共面波导和波导在内的各种传输线技术设计微波滤波器的需要。

    上述许多套件都包含专用于滤波器设计的工具。举例来说,ifilter就是集成在AWR公司Microwave office套件中的一种滤波器综合模块。ifilter具有直观的用户界面,支持种类广泛的滤波器设计,其中包括集总元件和分布式滤波器类型设计。

    电磁仿真软件也是用于设计微波滤波器的强大工具,这样的软件程序有来自Sonnet Software公司的Sonnet Suites、来自安捷伦科技的Momentum、来自AWR公司的AXIEM等,它们都支持具有各种响应的高频滤波器的设计。ANYS公司的有限元件电磁软件(现在的版本是13.0)一直被广泛用于从仿真模拟、音频、数字和微波滤波器到整个生物医学系统的各个方面。Cadence Design Systems公司提供的建模工具不仅能用于滤波器设计和PCB版图设计,还能用于分析每个设计的制造良率。

    明导资讯公司(Mentor Graphics)的IE3D电磁设计与验证程序可以用于滤波器设计以及包括单片微波集成电路(MMIC)在内的更高层电路的设计。包括aXieM和Sonnet Software公司的Sonnet Lite在内的许多电磁仿真工具都可免费提供,也有的提供试用版,今后可以升级为全功能版。

    除了软件外,许多滤波器CAE供应商还提供将他们的工具用于特定滤波器时的设计指南。例如,CST公司网站上发表有一篇免费的应用文章,详细介绍了一款波导滤波器的设计方法。这种滤波器(见图)的通带从7.9GHz至8.4GHz,主要用于军事X波段的卫星通信(satcom)。

    Filpro是一款模块化滤波器设计软件,可以处理事实上所有类型的集总元件和分布式滤波器、多种复用器和耦合结构器件。Filpro整合了技术文献中报告的几乎所有的综合和电路转换技术,并将它们作为可编程的模块使用。一个设计所需的所有技术都可以从不同的工具盒中选取,并根据需要进行链接。由于采用了这种新的技术,Filpro软件可以简单地通过增加更多的模块来解决新的问题。

    Filpro软件包含有一个综合菜单用于启动设计,也允许用户通过修改内置的基于各种低通、高通、带通与带阻切比雪夫和巴特沃斯响应的LC原型进行滤波器设计。通过用实际反相器替换理想反相器、用要求的集总-分布式实际等效电路代替谐振器就可以生成等效的滤波器。Filpro可以根据综合工具盒(菜单)完成电路转换。该软件还包括大量经过编程、存储的转换设计。

    ALK Engineering公司的PCFILT和S/FILSYN是一对功能强大的滤波器设计程序。LCLAYOUT则是一款低成本的画图程序,用于由PCFILT或S/FILSYN设计程序设计的LC滤波器。LCLAYOUT可以为使用空芯线绕电感和在氧化铝或PTFE上生成的单层电容搭建的电路提供原理图。

    除了先进的软件套件和功能强大的电磁仿真工具外,业界还推出了大量低成本和免费的软件工具用于设计滤波器,而且许多工具都提供设计案例。Circuit Sage公司不仅为模拟和数字滤波器提供广泛的在线设计工具清单,而且提供了许多针对模拟和数字滤波器设计的在线应用笔记和技术论文。

    FilterCAD是凌力尔特公司(Linear)推出的一款免费设计程序,有助于创建基于该公司集成电路(IC)的滤波器。FilterCAD可以用来设计具有各种响应的低通、高通、带通和陷波滤波器,包括巴特沃斯、贝塞尔、切比雪夫和定制响应等。

    Raltron公司在其网站上提供了一款简单的在线带通滤波器设计工具,该工具可以在给定对象阻抗水平、频率和要求的加载品质因子(Q)条件下计算出带通滤波器的理想元件值(C1、C2、C3、L1、L2和L3)。

    Tonne Software公司的学生版Elsie滤波器设计软件是免费的,包含在ARRL手册中。通过购买195美元的密钥可以升级为专业版。Elsie可以用于集总元件滤波器和网络的设计,并且支持从音频直到微波的频率范围。

    AppCAD是一款更为流行的免费工具,最初是由惠普公司(Hewlett-Packard)即现在的安捷伦科技开发的。3.0.2版本的射频与微波AppCAD可以从网站免费下载。这款工具提供了有用的S参数分析例程,包括用于分析滤波器响应的函数。

    最后,Nuhertz Technologies公司也为滤波器提供了多款设计工具,包括QuickFilter和Filter Solutions。这家公司还提供免费版的Filter Solutions,起名为Filter Free。这些工具可以用于设计有源和无源滤波器、集总元件射频滤波器和数字滤波器。
