    本文是FIR数字滤波器设计,如果需要了解模拟滤波器或者IIR的内容,可以看我写的另外两篇博客,如下:

    1.巴特沃斯模拟滤波器(低通,高通,带通,带阻)设计-MATLAB实现

    2.MATLAB实现无限脉冲响应数字滤波器(IIR)

    前言

    • IIR数字滤波器主要是模仿模拟滤波器的设计方法,所以在设计中只考虑了幅度特性,没有考虑相位特性,设计出来的滤波器一般是非线性的。
    • 有限脉冲响应(FIR)滤波器在保证幅度特性满足要求的情况下,很容易做到线性相位特性。

    1. 函数介绍

    hn=fir1(M,wc,'ftype',window)


    M - 滤波器阶数,如果窗口长度为N,那么M就是N-1
    wc - 6dB截止频率,wc = (wp + ws) / 2;
    ftype: 滤波器类类型

    • 当输入wc为一维向量时:
      设计的低通滤波器的话ftype不需要填,设计高通滤波器的话令’ftype’=’high’

    • 当输入wc为二维向量[wcl,wcu]时:
      设计的带通滤波器的话ftype不需要填,设计带阻滤波器的话令’ftype’=’stop’

    window - 窗口类型,包括下面这些类型

    • boxcar(N) - 矩形窗
    • bartlett(N) - 三角形窗
    • hanning(N) - 汉宁窗
    • hamming(N) - 哈明窗
    • blackman(N) - 布莱克曼窗
    • kaiser(N,beta) - 凯赛窗

    2. 设计方法

    以低通滤波器设计为例

    例: 设计线性低通滤波器,通带频率wp = pi / 4 rad, 阻带频率 ws = pi / 2;通带衰减1dB,阻带衰减40dB。

    (1)选择窗口类型

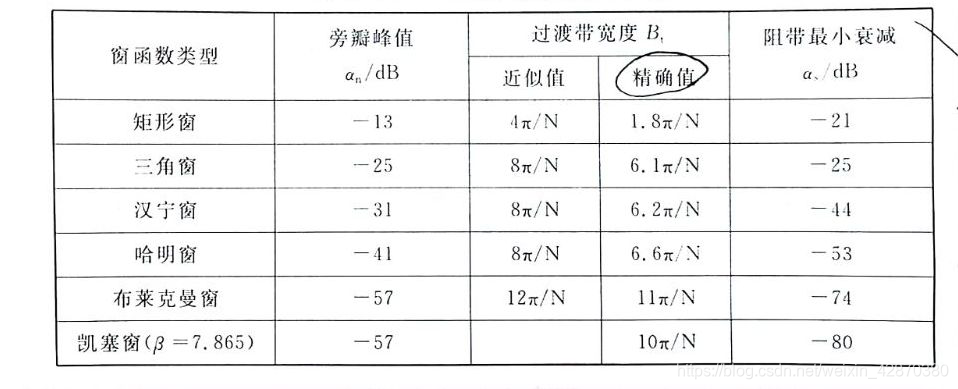

    各种类型窗口的具体参数如下:
    在这里插入图片描述

    本题中阻带最小衰减40dB,而汉宁窗最小衰减达到了44dB,所以选择汉宁窗

    (2)首先计算窗口长度N

    本题中,过渡带带宽为 Bt=wswp=0.25πB_t = w_s-w_p=0.25\pi

    N6.2πBt=6.2π0.25π=24.8N\geq\frac{6.2\pi}{B_t}=\frac{6.2\pi}{0.25\pi}=24.8

    这里我们向上取整,取窗口长度 N=25

    (3)求截止频率

    截止频率
    wc=wp+ws2=0.375π(rad)w_c=\frac{w_p+w_s}{2}=0.375\pi (rad)
    π\pi 归一化后得 wc=0.375wc = 0.375

    (4)调用fir1计算

    计算函数如下:

    hn=fir1(N-1,wc,hanning(N))


    (5)滤波

    调用filter函数,如下:

    y=filter(hn,1,x);


    这里hn是刚设计好的滤波器,x是输入信号,y就是滤波后的信号。

    2. 低通数字滤波器设计

    例: 设计线性低通滤波器,通带频率wp = pi / 4 rad, 阻带频率 ws = pi / 2;通带衰减1dB,阻带衰减40dB。

    计算流程刚已经讲过了,直接上代码

    %低通滤波器

    wp=pi/4;ws=pi/2;
    DB=ws-wp;           %计算过渡带宽度
    N=ceil(6.2*pi/DB); %根据表7.2.2汉宁窗计算所需h(n)长度N0

    wc=(wp+ws)/2/pi;    %计算低通滤波器截止频率(关于π归一化)
    hn=fir1(N-1,wc,hanning(N));  %调用fir1计算低通滤波器参数


    至此,FIR数字低通滤波器设计完成了,如果有输入噪声信号x的话,调用y = filter(hn,1,x),得到的y就是滤波后的信号了。

    接着我们画出数字低通滤波器的幅频特性曲线,代码如下:

    %以下是绘图部分
    %计算hn的1024点fft,即求其幅频特性
    M=1024;
    hk=fft(hn,M);

    %1024点对应2pi,512点对应pi,我们在1-pi之间取点,求出该点的幅度
    k=1:M/2;
    fd = abs(hk(k));

    %横坐标对pi归一化一下,表示起来更清楚,对pi归一化就是0-511 对 M/2归一化
    w=(0:M/2-1)/(M/2);

    figure;
    plot(w,20*log10(fd));
    axis([0,1,-80,5]);
    xlabel('ω/π');ylabel('20lg|Hg(ω)|');
    grid on


    结果如下:

    在这里插入图片描述

    3. 高通数字滤波器设计

    高通滤波器与低通滤波器设计方法类似,不过要注意,设计高通和带阻FIR滤波器时,窗口长度N必须为奇数。

    例: 设计线性高通滤波器,通带频率wp = pi / 2 rad, 阻带频率 ws = pi / 4;通带衰减1dB,阻带衰减40dB。

    代码如下:

    %高通滤波器

    wp=pi/2;ws=pi/4;
    DB=wp-ws;           %计算过渡带宽度
    N0=ceil(6.2*pi/DB); %计算所需h(n)长度N0

    N = N0 + mod(N0+1,2); %保证N为奇数

    wc=(wp+ws)/2/pi;    %计算高通滤波器截止频率(关于π归一化)
    hn=fir1(N-1,wc,'high',hanning(N));  %调用fir1计算高通滤波器参数


    至此,FIR数字高通滤波器设计完成了

    如果有输入噪声信号x的话,调用y = filter(hn,1,x),得到的y就是滤波后的信号了。

    接着我们画出数字高通滤波器的幅频特性曲线,代码如下:

    %以下是绘图部分
    %计算hn的1024点fft,即求其幅频特性
    M=1024;
    hk=fft(hn,M);

    %1024点对应2pi,512点对应pi,我们在1-pi之间取点,求出该点的幅度
    k=1:M/2;
    fd = abs(hk(k));

    %横坐标对pi归一化一下,表示起来更清楚,对pi归一化就是0-511 对 M/2归一化
    w=(0:M/2-1)/(M/2);

    figure;
    plot(w,20*log10(fd));
    axis([0,1,-80,5]);
    xlabel('ω/π');ylabel('20lg|Hg(ω)|');
    grid on

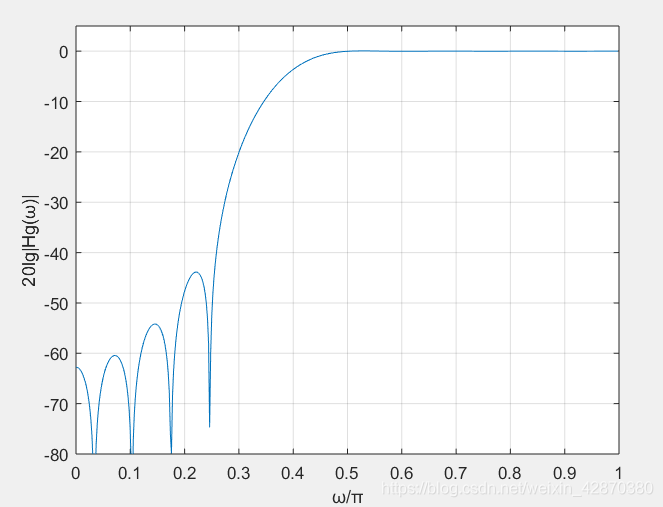

    结果如下:
    在这里插入图片描述

    4. 带通数字滤波器设计

    例: 设计线性相位带阻滤波器,通带下频率wpl = 0.35 pi,通带上截止频率wpu = 0.65 pi,,通带衰减Rp = 1dB,阻带下截止频率wsl = 0.2pi,阻带上截止频率wsu = 0.8pi,阻带衰减As=60dB。

    由于此处阻带衰减为60dB,所以我们选用 布莱克曼窗

    过渡带带宽为 Bt=wplwsl=0.15πB_t = w_{pl}-w_{sl}=0.15\pi

    N12πBt=12π0.25π=80N\geq\frac{12\pi}{B_t}=\frac{12\pi}{0.25\pi}=80

    这里我们取窗口长度 N=80。

    归一化后的截止频率 wc=[(wpl+wsl)/2/pi, (wpu+wsu)/2/pi];

    代码如下:

    %带通滤波器
    wpl = 0.35 * pi;
    wpu = 0.65 * pi;
    Rp = 1;
    wsl = 0.2 * pi;
    wsu = 0.8 * pi;
    As = 60;

    DB=wpl-wsl;           %计算过渡带宽度
    N=ceil(12*pi/DB); %计算所需h(n)长度N

    wc=[(wpl+wsl)/2/pi, (wpu+wsu)/2/pi];    %计算带通滤波器截止频率(关于π归一化)
    hn=fir1(N-1,wc,blackman(N));  %调用fir1计算带通滤波器参数


    至此,FIR数字带通滤波器设计完成了

    如果有输入噪声信号x的话,调用y = filter(hn,1,x),得到的y就是滤波后的信号了。

    接着我们画出数字带通滤波器的幅频特性曲线,代码如下:

    %以下是绘图部分
    %计算hn的1024点fft,即求其幅频特性
    M=1024;
    hk=fft(hn,M);

    %1024点对应2pi,512点对应pi,我们在1-pi之间取点,求出该点的幅度
    k=1:M/2;
    fd = abs(hk(k));

    %横坐标对pi归一化一下,表示起来更清楚,对pi归一化就是0-511 对 M/2归一化
    w=(0:M/2-1)/(M/2);

    figure;
    plot(w,20*log10(fd));
    axis([0,1,-100,5]);
    xlabel('ω/π');ylabel('20lg|Hg(ω)|');
    grid on

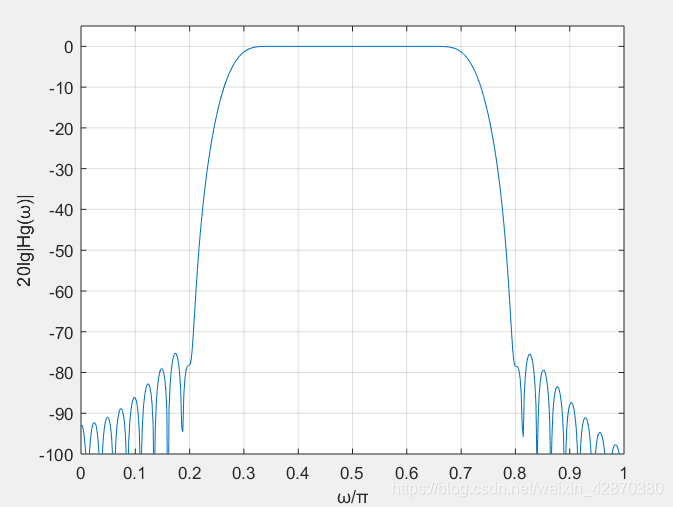

    绘图结果如下:
    在这里插入图片描述

    5. 带阻数字滤波器设计

    例: 设计线性相位带阻滤波器,通带下频率wpl = 0.2 pi,通带上截止频率wpu = 0.8 pi,,通带衰减Rp = 1dB,阻带下截止频率wsl = 0.35pi,阻带上截止频率wsu = 0.65pi,阻带衰减As=60dB。

    由于此处阻带衰减为 60dB ,所以我们选用布莱克曼窗

    过渡带带宽为 Bt=wslwpl=0.15πB_t = w_{sl}-w_{pl}=0.15\pi

    N12πBt=12π0.25π=80N\geq\frac{12\pi}{B_t}=\frac{12\pi}{0.25\pi}=80

    由于设计的是带阻滤波器,N需要为奇数,所以这里我们取窗口长度N=81

    归一化后的截止频率 wc=[(wpl+wsl)/2/pi, (wpu+wsu)/2/pi];

    代码如下:

    %带阻滤波器
    wpl = 0.2 * pi;
    wpu = 0.8 * pi;
    Rp = 1;
    wsl = 0.35 * pi;
    wsu = 0.65 * pi;
    As = 60;


    DB=wsl-wpl;           %计算过渡带宽度
    N0=ceil(12*pi/DB); %计算所需h(n)长度N

    N = N0 + mod(N0+1,2); %N需要为奇数

    wc=[(wpl+wsl)/2/pi, (wpu+wsu)/2/pi];    %计算带阻滤波器截止频率(关于π归一化)
    hn=fir1(N-1,wc,'stop',blackman(N));  %调用fir1计算带阻滤波器参数


    至此,FIR数字带阻滤波器设计完成了

    如果有输入噪声信号x的话,调用y = filter(hn,1,x),得到的y就是滤波后的信号了。

    接着我们画出数字带阻滤波器的幅频特性曲线,代码如下:

    %以下是绘图部分
    %计算hn的1024点fft,即求其幅频特性
    M=1024;
    hk=fft(hn,M);

    %1024点对应2pi,512点对应pi,我们在1-pi之间取点,求出该点的幅度
    k=1:M/2;
    fd = abs(hk(k));

    %横坐标对pi归一化一下,表示起来更清楚,对pi归一化就是0-511 对 M/2归一化
    w=(0:M/2-1)/(M/2);

    figure;
    plot(w,20*log10(fd));
    axis([0,1,-100,5]);
    xlabel('ω/π');ylabel('20lg|Hg(ω)|');
    grid on

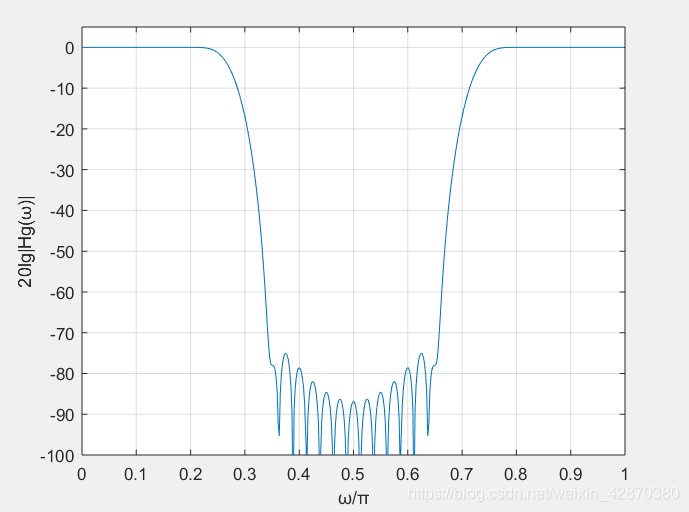

    绘图结果如下:
    在这里插入图片描述
