    障碍物&参考线&交通规则融合器:Frame类

    在Frame类中,主要的工作还是对障碍物预测轨迹(由Predition模块得到的未来5s内障碍物运动轨迹)、无人车参考线(ReferenceLineProvider类提供)以及当前路况(停车标志、人行横道、减速带等)信息进行融合。

    实际情况下,能影响无人车运动的不一定只有障碍物,同时还有各个路况,举个例子:

    a. 障碍物影响

    情况1:无人车车后的障碍物,对无人车没太大影响,可以忽略

    情况2:无人车前面存在障碍物,无人车就需要停车或者超车

    b. 路况影响

    情况3:前方存在禁停区或者交叉路口(不考虑信号灯),那么无人车在参考线上行驶,禁停区区域不能停车

    情况4:前方存在人行横道,若有人,那么需要停车;若没人,那么无人车可以驶过

    所以综上所述,其实这章节最重要的工作就是结合路况和障碍物轨迹,给每个障碍物(为了保持一致,路况也需要封装成障碍物形式)一个标签,这个标签表示该障碍物存在情况下对无人车的影响,例如有些障碍物可忽略,有些障碍物会促使无人车超车,有些障碍物促使无人车需要停车等。

    1. 障碍物信息的获取策略
    2. 无人车参考线ReferenceLineInof初始化(感知模块障碍物获取)
    3. 依据交通规则对障碍物设定标签(原始感知障碍物&&路况障碍物)

    一. 障碍物信息的获取策略–滞后预测(Lagged Prediction)

    在这个步骤中,主要的工作是获取Prediction模块发布的障碍物预测轨迹数据,并且进行后处理工作。首先回顾一下Prediction模块发布的数据格式:

    /// file in apollo/modules/prediction/proto/prediction_obstacle.proto
    message Trajectory {
      optional double probability = 1;    // probability of this trajectory,障碍物该轨迹运动方案的概率
      repeated apollo.common.TrajectoryPoint trajectory_point = 2;
    }

    message PredictionObstacle {
      optional apollo.perception.PerceptionObstacle perception_obstacle = 1;
      optional double timestamp = 2;  // GPS time in seconds
      // the length of the time for this prediction (e.g. 10s)
      optional double predicted_period = 3;
      // can have multiple trajectories per obstacle
      repeated Trajectory trajectory = 4;
    }

    message PredictionObstacles {
      // timestamp is included in header
      optional apollo.common.Header header = 1;
      // make prediction for multiple obstacles
      repeated PredictionObstacle prediction_obstacle = 2;
      // perception error code
      optional apollo.common.ErrorCode perception_error_code = 3;
      // start timestamp
      optional double start_timestamp = 4;
      // end timestamp
      optional double end_timestamp = 5;
    }


    很明显的看到可以使用prediction_obstacles.prediction_obstacle()形式获取所有障碍物的轨迹信息,对于每个障碍物prediction_obstacle,可以使用prediction_obstacle.trajectory()获取他所有可能运动方案/轨迹。

    此外,可以使用const auto& prediction = *(AdapterManager::GetPrediction());来获取Adapter中所有已发布的历史消息,最常见的肯定是取最近发布的PredictionObstacles(prediction.GetLatestObserved()),但是Apollo中采用更为精确地障碍物预测获取方式–滞后预测(Lagged Prediction),除了使用Prediction模块最近一次发布的信息,同时还是用历史信息中的障碍物轨迹预测数据。

    /// file in apollo/modules/planning/planning.cc
    void Planning::RunOnce() {
      const uint32_t frame_num = AdapterManager::GetPlanning()->GetSeqNum() + 1;
      status = InitFrame(frame_num, stitching_trajectory.back(), start_timestamp, vehicle_state);
    }

    /// file in apollo/modules/planning/common/frame.cc
    Status Frame::Init() {
      // prediction
      if (FLAGS_enable_prediction && AdapterManager::GetPrediction() && !AdapterManager::GetPrediction()->Empty()) {
        if (FLAGS_enable_lag_prediction && lag_predictor_) {      // 滞后预测策略,获取障碍物轨迹信息
          lag_predictor_->GetLaggedPrediction(&prediction_);
        } else {                                                  // 不采用滞后预测策略,直接取最近一次Prediction模块发布的障碍物信息
          prediction_.CopyFrom(AdapterManager::GetPrediction()->GetLatestObserved());
        }
      }
      ...
    }


    采用滞后预测策略获取障碍物轨迹信息的主要步骤可分为:

    1. 最近一次发布的数据直接加入PredictionObstacles容器中
    /// file in apollo/modules/planning/common/lag_prediction.cc
    void LagPrediction::GetLaggedPrediction(PredictionObstacles* obstacles) const {
      // Step A. 最近一次发布的障碍物轨迹预测信息处理
      const auto adc_position = AdapterManager::GetLocalization()->GetLatestObserved().pose().position();
      const auto latest_prediction = (*prediction.begin());        // 记录最近一次Prediction模块发布的信息
      const double timestamp = latest_prediction->header().timestamp_sec(); // 最近一次发布的时间戳
      std::unordered_set<int> protected_obstacles;
      for (const auto& obstacle : latest_prediction->prediction_obstacle()) {  // 获取最近一次发布的数据中,每个障碍物的运动轨迹信息
        const auto& perception = obstacle.perception_obstacle();
        double distance = common::util::DistanceXY(perception.position(), adc_position);
        if (perception.confidence() < FLAGS_perception_confidence_threshold &&  // 障碍物置信度必须大于0.5,获取必须是车辆VEHICLE类,否则不作处理
            perception.type() != PerceptionObstacle::VEHICLE) {
          continue;
        }
        if (distance < FLAGS_lag_prediction_protection_distance) {    // 障碍物与车辆之间的距离小于30m,才设置有效
          protected_obstacles.insert(obstacle.perception_obstacle().id());
          // add protected obstacle
          AddObstacleToPrediction(0.0, obstacle, obstacles);
        }
      }
      ...
    }


    从上面的代码可以看到,滞后预测对于最近一次发布的数据处理比较简单,障碍物信息有效只需要满足两个条件:

    • 障碍物置信度(Perception模块CNN分割获得)必须大于0.5,或者障碍物是车辆类
    • 障碍物与车辆之间的距离小于30m
    1. Prediction发布的历史信息后处理
    /// file in apollo/modules/planning/common/lag_prediction.cc
    void LagPrediction::GetLaggedPrediction(PredictionObstacles* obstacles) const {
      // Step A 最近一次发布的障碍物轨迹预测信息处理
      ...
      // Step B 过往发布的历史障碍物轨迹预测信息处理
      std::unordered_map<int, LagInfo> obstacle_lag_info;
      int index = 0;  // data in begin() is the most recent data
      for (auto it = prediction.begin(); it != prediction.end(); ++it, ++index) {   // 对于每一次发布的信息进行处理
        for (const auto& obstacle : (*it)->prediction_obstacle()) {                 // 获取该次发布的历史数据中,每个障碍物的运动轨迹信息
          const auto& perception = obstacle.perception_obstacle();
          auto id = perception.id();
          if (perception.confidence() < FLAGS_perception_confidence_threshold &&    // 障碍物置信度必须大于0.5,获取必须是车辆VEHICLE类,否则不作处理
              perception.type() != PerceptionObstacle::VEHICLE) {
            continue;
          }
          if (protected_obstacles.count(id) > 0) {          // 如果障碍物在最近一次发布的信息中出现了,那就忽略,因为只考虑最新的障碍物信息
            continue;  // don't need to count the already added protected obstacle
          }
          auto& info = obstacle_lag_info[id];
          ++info.count;                          // 记录障碍物在所有历史信息中出现的次数
          if ((*it)->header().timestamp_sec() > info.last_observed_time) {      // 保存最近一次出现的信息,因为只考虑最新的障碍物信息
            info.last_observed_time = (*it)->header().timestamp_sec();
            info.last_observed_seq = index;
            info.obstacle_ptr = &obstacle;
          }
        }
      }
      bool apply_lag = std::distance(prediction.begin(), prediction.end()) >= static_cast<int32_t>(min_appear_num_);
      for (const auto& iter : obstacle_lag_info) {
        if (apply_lag && iter.second.count < min_appear_num_) {       // 历史信息中如果障碍物出现次数小于min_appear_num_/3次,次数太少,可忽略。
          continue;
        }
        if (apply_lag && iter.second.last_observed_seq > max_disappear_num_) { // 历史信息中如果障碍物最近一次发布距离现在过远,可忽略。
          continue;
        }
        AddObstacleToPrediction(timestamp - iter.second.last_observed_time,
                                *(iter.second.obstacle_ptr), obstacles);
      }
    }


    所以最后做一个总结,对于历史发布数据,如何判断这些障碍物轨迹信息是否有效。两个步骤:

    步骤1:记录历史发布数据中每个障碍物出现的次数(在最近依次发布中出现的障碍物忽略,因为不是最新的数据了),必须满足两个条件:

    • 障碍物置信度(Perception模块CNN分割获得)必须大于0.5,或者障碍物是车辆类
    • 障碍物与车辆之间的距离小于30m

    步骤2:对于步骤1中得到的障碍物信息,进行筛选,信息有效需要满足两个条件:

    • 信息队列中历史数据大于3(min_appear_num_),并且每个障碍物出现次数大于3(min_appear_num_)
    • 信息队列中历史数据大于3(min_appear_num_),并且障碍物信息上一次发布距离最近一次发布不大于5(max_disappear_num_),需要保证数据的最近有效性。

    二. 无人车与障碍物相对位置的设置–ReferenceLineInfo类初始化

    从**1. 障碍物信息的获取策略–滞后预测(Lagged Prediction)**中可以得到障碍物短期(未来5s)内的运动轨迹;从ReferenceLineProvider类中我们可以得到车辆的理想规划轨迹。下一步就是将障碍物的轨迹信息加入到这条规划好的参考线ReferenceLine中,确定在什么时间点,无人车能前进到什么位置,需要保证在这个时间点上,障碍物与无人车不相撞。这个工作依旧是在Frame::Init()中完成,主要是完成ReferenceLineInfo类的生成,这个类综合了障碍物预测轨迹与无人车规划轨迹的信息,同时也是最后路径规划的基础类。

    /// file in apollo/modules/planning/common/frame.cc
    Status Frame::Init() {
      // Step A prediction,障碍物预测轨迹信息获取,采用滞后预测策略
      ...
      // Step B.1 检查当前时刻(relative_time=0.0s),无人车位置和障碍物位置是否重叠(相撞),如果是,可以直接退出
      const auto *collision_obstacle = FindCollisionObstacle();
      if (collision_obstacle) {
        AERROR << "Found collision with obstacle: " << collision_obstacle->Id();
        return Status(ErrorCode::PLANNING_ERROR, "Collision found with " + collision_obstacle->Id());
      }
      // Step B.2 如果当前时刻不冲突,检查未来时刻无人车可以在参考线上前进的位置,ReferenceLineInfo生成
      if (!CreateReferenceLineInfo()) {   //
        AERROR << "Failed to init reference line info";
        return Status(ErrorCode::PLANNING_ERROR, "failed to init reference line info");
      }
      return Status::OK();
    }


    如何完成ReferenceLineInfo类的初始化工作,其实比较简单,主要有两个过程:

    • 根据无人车规划路径ReferenceLine实例化ReferenceLineInfo类,数量与ReferenceLine一致
    • 根据障碍物轨迹初始化ReferenceLineInfo::path_decision_
    1. 实例化ReferenceLineInfo类
    /// file in apollo/modules/planning/common/frame.cc
    bool Frame::CreateReferenceLineInfo() {
      // Step A 从ReferenceLineProvider中获取无人车的短期内规划路径ReferenceLine,并进行收缩操作
      std::list<ReferenceLine> reference_lines;
      std::list<hdmap::RouteSegments> segments;
      if (!reference_line_provider_->GetReferenceLines(&reference_lines, &segments)) {
        return false;
      }
      // 对于每条ReferenceLine实例化生成一个对应的ReferenceLineInfo
      reference_line_info_.clear();
      auto ref_line_iter = reference_lines.begin();
      auto segments_iter = segments.begin();
      while (ref_line_iter != reference_lines.end()) {
        if (segments_iter->StopForDestination()) {
          is_near_destination_ = true;
        }
        reference_line_info_.emplace_back(vehicle_state_, planning_start_point_,
                                          *ref_line_iter, *segments_iter);
        ++ref_line_iter;
        ++segments_iter;
      }
    }

    /// file in apollo/modules/planning/common/reference_line_info.cc
    ReferenceLineInfo::ReferenceLineInfo(const common::VehicleState& vehicle_state,
                                         const TrajectoryPoint& adc_planning_point,
                                         const ReferenceLine& reference_line,
                                         const hdmap::RouteSegments& segments)
        : vehicle_state_(vehicle_state),
          adc_planning_point_(adc_planning_point),
          reference_line_(reference_line),
          lanes_(segments) {}


    这个规程比较简单,就是从ReferenceLineProvider中提取无人车短期内的规划路径,如果不了解,可以查看(组件)指引线提供器: ReferenceLineProvider。然后由一条ReferenceLine&&segments、车辆状态和规划起始点生成对应的ReferenceLineInfo

    1. 初始化ReferenceLineInfo类
    /// file in apollo/modules/planning/common/frame.cc
    bool Frame::CreateReferenceLineInfo() {
      // Step A 从ReferenceLineProvider中获取无人车的短期内规划路径ReferenceLine,并进行收缩操作
      ...
      // Step B RerfenceLineInfo初始化
      bool has_valid_reference_line = false;
      for (auto &ref_info : reference_line_info_) {
        if (!ref_info.Init(obstacles())) {
          continue;
        } else {
          has_valid_reference_line = true;
        }
      }
      return has_valid_reference_line;
    }


    ReferenceLineInfo::Init(const std::vector<const Obstacle*>& obstacles)函数中,主要做的工作也是比较简单,这里做一下总结:

    • 检查无人车是否在参考线上

    需要满足无人车对应的边界框start_s和end_s在参考线[0, total_length]区间内

    • 检查无人车是否离参考线过远

    需要满足无人车start_l和end_l在[-kOutOfReferenceLineL, kOutOfReferenceLineL]区间内,其中kOutOfReferenceLineL取10

    • 将障碍物信息加入到ReferenceLineInfo类中

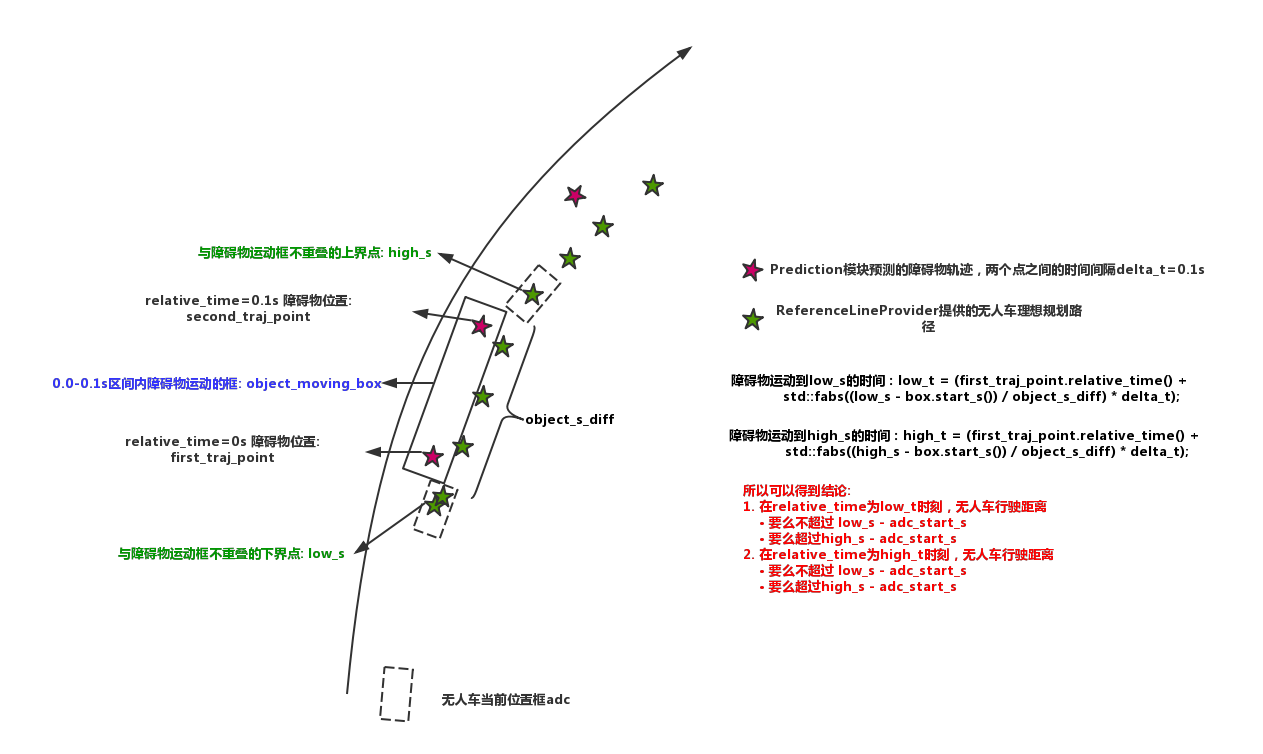

    除了将障碍物信息加入到类中,还有一个重要的工作就是确定某个时间点无人车能前进到的位置,如下图所示。

    在这里插入图片描述

    可以看到这个过程其实就是根据障碍物的轨迹(某个相对时间点,障碍物运动到哪个坐标位置),并结合无人车查询得到的理想路径,得到某个时间点low_t和high_t无人车行驶距离的下界low_s-adc_start_s和上界high_s-adc_start_s

    /// file in apollo/modules/planning/common/reference_line_info.cc
    // AddObstacle is thread safe
    PathObstacle* ReferenceLineInfo::AddObstacle(const Obstacle* obstacle) {
      // 封装成PathObstacle并加入PathDecision
      auto* path_obstacle = path_decision_.AddPathObstacle(PathObstacle(obstacle));
      ...
      // 计算障碍物框的start_s, end_s, start_l和end_l
      SLBoundary perception_sl;
      if (!reference_line_.GetSLBoundary(obstacle->PerceptionBoundingBox(), &perception_sl)) {
        return path_obstacle;
      }
      path_obstacle->SetPerceptionSlBoundary(perception_sl);
      // 计算障碍物是否对无人车行驶有影响:无光障碍物满足以下条件:
      //    1. 障碍物在ReferenceLine以外,忽略
      //    2. 车辆和障碍物都在车道上,但是障碍物在无人车后面,忽略
      if (IsUnrelaventObstacle(path_obstacle)) {
        // 忽略障碍物
      } else {
        // 构建障碍物在参考线上的边界框
        path_obstacle->BuildReferenceLineStBoundary(reference_line_, adc_sl_boundary_.start_s());
      }
      return path_obstacle;
    }
    /// file in apollo/modules/planning/common/path_obstacle.cc
    void PathObstacle::BuildReferenceLineStBoundary(const ReferenceLine& reference_line, const double adc_start_s) {

      if (obstacle_->IsStatic() || obstacle_->Trajectory().trajectory_point().empty()) {
        ...
      } else {
        if (BuildTrajectoryStBoundary(reference_line, adc_start_s, &reference_line_st_boundary_)) {
          ...
        } else {
          ADEBUG << "No st_boundary for obstacle " << id_;
        }
      }
    }


    可以观察PathObstacle::BuildTrajectoryStBoundary函数,我们简单的进行代码段分析:

    Step 1. 首先还是对障碍物轨迹点两两选择,每两个点可以构建上图中的object_moving_box以及object_boundary。

    bool PathObstacle::BuildTrajectoryStBoundary(
        const ReferenceLine& reference_line, const double adc_start_s,
        StBoundary* const st_boundary) {
      for (int i = 1; i < trajectory_points.size(); ++i) {
        const auto& first_traj_point = trajectory_points[i - 1];
        const auto& second_traj_point = trajectory_points[i];
        const auto& first_point = first_traj_point.path_point();
        const auto& second_point = second_traj_point.path_point();

        double total_length = object_length + common::util::DistanceXY(first_point, second_point); //object_moving_box总长度

        common::math::Vec2d center((first_point.x() + second_point.x()) / 2.0,             // object_moving_box中心
                                   (first_point.y() + second_point.y()) / 2.0);
        common::math::Box2d object_moving_box(center, first_point.theta(), total_length, object_width);
        ...
        // 计算object_boundary,由object_moving_box旋转一个heading得到,记录障碍物形式段的start_s, end_s, start_l和end_l
        if (!reference_line.GetApproximateSLBoundary(object_moving_box, start_s, end_s, &object_boundary)) {
          return false;
        }
      }
    }


    Step 2. 判断障碍物和车辆水平Lateral距离,如果障碍物在参考线两侧,那么障碍物可以忽略;如果障碍物在参考线后面,也可忽略

    // skip if object is entirely on one side of reference line.
        constexpr double kSkipLDistanceFactor = 0.4;
        const double skip_l_distance =
            (object_boundary.end_s() - object_boundary.start_s()) *
                kSkipLDistanceFactor + adc_width / 2.0;

        if (std::fmin(object_boundary.start_l(), object_boundary.end_l()) >   // 障碍物在参考线左侧,那么无人车可以直接通过障碍物,可忽略障碍物
                skip_l_distance ||
            std::fmax(object_boundary.start_l(), object_boundary.end_l()) <   // 障碍物在参考线右侧,那么无人车可以直接通过障碍物,可忽略障碍物
                -skip_l_distance) {
          continue;
        }

        if (object_boundary.end_s() < 0) {  // 障碍物在参考线后面,可忽略障碍物
          continue;
        }


    Step 3. 计算low_t和high_t时刻的行驶上下界边界框

    const double delta_t = second_traj_point.relative_time() - first_traj_point.relative_time(); // 0.1s
        double low_s = std::max(object_boundary.start_s() - adc_half_length, 0.0);
        bool has_low = false;
        double high_s = std::min(object_boundary.end_s() + adc_half_length, FLAGS_st_max_s);
        bool has_high = false;
        while (low_s + st_boundary_delta_s < high_s && !(has_low && has_high)) {
          if (!has_low) {   // 采用渐进逼近的方法,逐渐计算边界框的下界
            auto low_ref = reference_line.GetReferencePoint(low_s);
            has_low = object_moving_box.HasOverlap({low_ref, low_ref.heading(), adc_length, adc_width});
            low_s += st_boundary_delta_s;
          }
          if (!has_high) {  // 采用渐进逼近的方法,逐渐计算边界框的上界
            auto high_ref = reference_line.GetReferencePoint(high_s);
            has_high = object_moving_box.HasOverlap({high_ref, high_ref.heading(), adc_length, adc_width});
            high_s -= st_boundary_delta_s;
          }
        }
        if (has_low && has_high) {
          low_s -= st_boundary_delta_s;
          high_s += st_boundary_delta_s;
          double low_t = (first_traj_point.relative_time() +
               std::fabs((low_s - object_boundary.start_s()) / object_s_diff) * delta_t);
          polygon_points.emplace_back(    // 计算low_t时刻的上下界
              std::make_pair(STPoint{low_s - adc_start_s, low_t},
                             STPoint{high_s - adc_start_s, low_t}));
          double high_t =
              (first_traj_point.relative_time() +
               std::fabs((high_s - object_boundary.start_s()) / object_s_diff) * delta_t);
          if (high_t - low_t > 0.05) {
            polygon_points.emplace_back(  // 计算high_t时刻的上下界
                std::make_pair(STPoint{low_s - adc_start_s, high_t},
                               STPoint{high_s - adc_start_s, high_t}));
          }
        }


    Step 4. 计算完所有障碍物轨迹段的上下界框以后,根据时间t进行排序

     if (!polygon_points.empty()) {
        std::sort(polygon_points.begin(), polygon_points.end(),
                  [](const std::pair<STPoint, STPoint>& a,
                     const std::pair<STPoint, STPoint>& b) {
                    return a.first.t() < b.first.t();
                  });
        auto last = std::unique(polygon_points.begin(), polygon_points.end(),
                                [](const std::pair<STPoint, STPoint>& a,
                                   const std::pair<STPoint, STPoint>& b) {
                                  return std::fabs(a.first.t() - b.first.t()) <
                                         kStBoundaryDeltaT;
                                });
        polygon_points.erase(last, polygon_points.end());
        if (polygon_points.size() > 2) {
          *st_boundary = StBoundary(polygon_points);
        }
      } else {
        return false;
      }


    总结一下**无人车参考线ReferenceLineInof初始化(加入障碍物轨迹信息)**这步的功能,给定了无人车的规划轨迹ReferenceLine和障碍物的预测轨迹PredictionObstacles,这个过程其实就是计算障碍物在无人车规划轨迹上的重叠部分的位置s,以及驶到这个重叠部分的时间点t,为第三部分每个障碍物在每个车辆上的初步决策进行规划。

    三. 依据交通规则对障碍物设定标签

    二中已经给出了每个障碍物在所有的参考线上的重叠部分的位置与时间点,这些重叠部分就是无人车需要考虑的规划矫正问题,防止交通事故。因为障碍物运动可能跨越多个ReferenceLine,所以这里需要对于每个障碍物进行标定,是否可忽略,是否会超车等。交通规则判定情况一共11种,在文件modules/planning/conf/traffic_rule_config.pb.txt中定义,这里我们将一一列举。

    1. 后车情况处理–BACKSIDE_VEHICLE
    2. 变道情况处理–CHANGE_LANE
    3. 人行横道情况处理–CROSSWALK
    4. 目的地情况处理–DESTINATION
    5. 前车情况处理–FRONT_VEHICLE
    6. 禁停区情况处理–KEEP_CLEAR
    7. 寻找停车点状态–PULL_OVER
    8. 参考线结束情况处理–REFERENCE_LINE_END
    9. 重新路由查询情况处理–REROUTING
    10. 信号灯情况处理–SIGNAL_LIGHT
    11. 停车情况处理–STOP_SIGN
    /// file in apollo/modules/planning/planning.cc
    void Planning::RunOnce() {
      const uint32_t frame_num = AdapterManager::GetPlanning()->GetSeqNum() + 1;
      status = InitFrame(frame_num, stitching_trajectory.back(), start_timestamp, vehicle_state);

      for (auto& ref_line_info : frame_->reference_line_info()) {
        TrafficDecider traffic_decider;
        traffic_decider.Init(traffic_rule_configs_);
        auto traffic_status = traffic_decider.Execute(frame_.get(), &ref_line_info);
        if (!traffic_status.ok() || !ref_line_info.IsDrivable()) {
          ref_line_info.SetDrivable(false);
          continue;
        }
      }
    }

    /// file in apollo/modules/planning/tasks/traffic_decider/traffic_decider.cc
    Status TrafficDecider::Execute(Frame *frame, ReferenceLineInfo *reference_line_info) {
      for (const auto &rule_config : rule_configs_.config()) {   // 对于每条参考线进行障碍物的决策。
        if (!rule_config.enabled()) {
          continue;
        }
        auto rule = s_rule_factory.CreateObject(rule_config.rule_id(), rule_config);
        if (!rule) {
          continue;
        }
        rule->ApplyRule(frame, reference_line_info);
      }

      BuildPlanningTarget(reference_line_info);
      return Status::OK();
    }


    3.1 后车情况处理–BACKSIDE_VEHICLE

    /// file in apollo/modules/planning/tasks/traffic_decider/backside_vehicle.cc
    Status BacksideVehicle::ApplyRule(Frame* const, ReferenceLineInfo* const reference_line_info) {
      auto* path_decision = reference_line_info->path_decision();
      const auto& adc_sl_boundary = reference_line_info->AdcSlBoundary();
      if (reference_line_info->Lanes().IsOnSegment()) {  // The lane keeping reference line.
        MakeLaneKeepingObstacleDecision(adc_sl_boundary, path_decision);
      }
      return Status::OK();
    }

    void BacksideVehicle::MakeLaneKeepingObstacleDecision(const SLBoundary& adc_sl_boundary, PathDecision* path_decision) {
      ObjectDecisionType ignore;   // 从这里可以看到,对于后车的处理主要是忽略
      ignore.mutable_ignore();
      const double adc_length_s = adc_sl_boundary.end_s() - adc_sl_boundary.start_s(); // 计算"车长""
      for (const auto* path_obstacle : path_decision->path_obstacles().Items()) { // 对于每个与参考线有重叠的障碍物进行规则设置
        ...
      }
    }


    从上述代码可以看到后车情况处理仅仅针对当前无人车所在的参考线,那些临近的参考线不做考虑。Apollo主要的处理方式其实是忽略后车,可以分一下情况:

    • 前车在这里不做考虑,由前车情况处理FRONT_VEHICLE来完成
    if (path_obstacle->PerceptionSLBoundary().end_s() >= adc_sl_boundary.end_s()) {  // don't ignore such vehicles.
      continue;
    }

    • 参考线上没有障碍物运动轨迹,直接忽略
    if (path_obstacle->reference_line_st_boundary().IsEmpty()) {
      path_decision->AddLongitudinalDecision("backside_vehicle/no-st-region", path_obstacle->Id(), ignore);
      path_decision->AddLateralDecision("backside_vehicle/no-st-region", path_obstacle->Id(), ignore);
      continue;
    }

    • 忽略从无人车后面来的车辆
    // Ignore the car comes from back of ADC
    if (path_obstacle->reference_line_st_boundary().min_s() < -adc_length_s) {
      path_decision->AddLongitudinalDecision("backside_vehicle/st-min-s < adc", path_obstacle->Id(), ignore);
      path_decision->AddLateralDecision("backside_vehicle/st-min-s < adc", path_obstacle->Id(), ignore);
      continue;
    }


    从代码中可以看到,通过计算min_s,也就是障碍物轨迹距离无人车最近的距离,小于半车长度,说明车辆在无人车后面,可暂时忽略。

    • 忽略后面不会超车的车辆
    const double lane_boundary = config_.backside_vehicle().backside_lane_width();  // 4m
      if (path_obstacle->PerceptionSLBoundary().start_s() < adc_sl_boundary.end_s()) {
        if (path_obstacle->PerceptionSLBoundary().start_l() > lane_boundary ||
            path_obstacle->PerceptionSLBoundary().end_l() < -lane_boundary) {
          continue;
        }
        path_decision->AddLongitudinalDecision("backside_vehicle/sl < adc.end_s", path_obstacle->Id(), ignore);
        path_decision->AddLateralDecision("backside_vehicle/sl < adc.end_s", path_obstacle->Id(), ignore);
        continue;
      }
    }


    从代码中可以看到,第一个if可以选择那些在无人车后(至少不超过无人车)的车辆,第二个if,可以计算车辆与无人车的横向距离,如果超过阈值,那么就说明车辆横向距离无人车足够远,有可能会进行超车,这种情况不能忽略,留到后面的交通规则去处理;若小于这个阈值,则可以间接说明不太会超车,后车可能跟随无人车前进。

    3.2 变道情况处理–CHANGE_LANE

    在变道情况下第一步要找到那些需要警惕的障碍物(包括跟随这辆和超车车辆),这些障碍物轨迹是会影响无人车的变道轨迹,然后设置每个障碍物设立一个超车的警示(障碍物和无人车的位置与速度等信息)供下一步规划阶段参考。Apollo对于每条参考线每次只考虑距离无人车最近的能影响变道的障碍物,同时设置那些超车的障碍物。

    /// file in apollo/modules/planning/tasks/traffic_decider/change_lane.cc
    Status ChangeLane::ApplyRule(Frame* const frame, ReferenceLineInfo* const reference_line_info) {
      // 如果是直行道,不需要变道,则忽略
      if (reference_line_info->Lanes().IsOnSegment()) {
        return Status::OK();
      }
      // 计算警示障碍物&超车障碍物
      guard_obstacles_.clear();
      overtake_obstacles_.clear();
      if (!FilterObstacles(reference_line_info)) {
        return Status(common::PLANNING_ERROR, "Failed to filter obstacles");
      }
      // 创建警示障碍物类
      if (config_.change_lane().enable_guard_obstacle() && !guard_obstacles_.empty()) {
        for (const auto path_obstacle : guard_obstacles_) {
          auto* guard_obstacle = frame->Find(path_obstacle->Id());
          if (guard_obstacle &&  CreateGuardObstacle(reference_line_info, guard_obstacle)) {
            AINFO << "Created guard obstacle: " << guard_obstacle->Id();
          }
        }
      }
      // 设置超车标志
      if (!overtake_obstacles_.empty()) {
        auto* path_decision = reference_line_info->path_decision();
        const auto& reference_line = reference_line_info->reference_line();
        for (const auto* path_obstacle : overtake_obstacles_) {
          auto overtake = CreateOvertakeDecision(reference_line, path_obstacle);
          path_decision->AddLongitudinalDecision(
              TrafficRuleConfig::RuleId_Name(Id()), path_obstacle->Id(), overtake);
        }
      }
      return Status::OK();
    }

    1. 超车&警示障碍物计算
    • 没有轨迹的障碍物忽略
    if (!obstacle->HasTrajectory()) {
      continue;
    }

    • 无人车前方的车辆忽略,对变道没有影响
    if (path_obstacle->PerceptionSLBoundary().start_s() > adc_sl_boundary.end_s()) {
      continue;
    }

    • 跟车在一定距离(10m)内,将其标记为超车障碍物
    if (path_obstacle->PerceptionSLBoundary().end_s() <
            adc_sl_boundary.start_s() -
                std::max(config_.change_lane().min_overtake_distance(),   // min_overtake_distance: 10m
                         obstacle->Speed() * min_overtake_time)) {        // min_overtake_time: 2s
      overtake_obstacles_.push_back(path_obstacle);
    }

    • 障碍物速度很小或者障碍物最后不在参考线上,对变道没影响,可忽略
    if (last_point.v() < config_.change_lane().min_guard_speed()) {
      continue;
    }
    if (!reference_line.IsOnRoad(last_point.path_point())) {
      continue;
    }

    • 障碍物最后一规划点在参考线上,但是超过了无人车一定距离,对变道无影响
    SLPoint last_sl;
    if (!reference_line.XYToSL(last_point.path_point(), &last_sl)) {
      continue;
    }
    if (last_sl.s() < 0 || last_sl.s() > adc_sl_boundary.end_s() + kGuardForwardDistance) {
      continue;
    }

    1. 创建警示障碍物类

    创建警示障碍物类本质其实就是预测障碍物未来一段时间内的运动轨迹,代码在ChangeLane::CreateGuardObstacle中很明显的给出了障碍物轨迹的预测方法。预测的轨迹是在原始轨迹上进行拼接,即在最后一个轨迹点后面再次进行预测,这次预测的假设是,障碍物沿着参考线形式。几个注意点:

    预测长度:障碍物预测轨迹重点到无人车前方100m(config_.change_lane().guard_distance())这段距离

    障碍物速度假定:这段距离内,默认障碍物速度和最后一个轨迹点速度一致extend_v,并且验证参考线前进

    预测频率: 没两个点之间的距离为障碍物长度,所以两个点之间的相对时间差为:time_delta = kStepDistance / extend_v

    1. 创建障碍物超车标签
    /// file in apollo/modules/planning/tasks/traffic_decider/change_lane.cc
    ObjectDecisionType ChangeLane::CreateOvertakeDecision(
        const ReferenceLine& reference_line, const PathObstacle* path_obstacle) const {
      ObjectDecisionType overtake;
      overtake.mutable_overtake();
      const double speed = path_obstacle->obstacle()->Speed();
      double distance = std::max(speed * config_.change_lane().min_overtake_time(),  // 设置变道过程中,障碍物运动距离
                                 config_.change_lane().min_overtake_distance());
      overtake.mutable_overtake()->set_distance_s(distance);
      double fence_s = path_obstacle->PerceptionSLBoundary().end_s() + distance;
      auto point = reference_line.GetReferencePoint(fence_s);               // 设置变道完成后,障碍物在参考线上的位置
      overtake.mutable_overtake()->set_time_buffer(config_.change_lane().min_overtake_time()); // 设置变道需要的最小时间
      overtake.mutable_overtake()->set_distance_s(distance);               // 设置变道过程中,障碍物前进的距离
      overtake.mutable_overtake()->set_fence_heading(point.heading());
      overtake.mutable_overtake()->mutable_fence_point()->set_x(point.x()); // 设置变道完成后,障碍物的坐标
      overtake.mutable_overtake()->mutable_fence_point()->set_y(point.y());
      overtake.mutable_overtake()->mutable_fence_point()->set_z(0.0);
      return overtake;
    }


    3.3 人行横道情况处理–CROSSWALK

    对于人行横道部分,根据礼让规则当行人或者非机动车距离很远,无人车可以开过人行横道;当人行横道上有人经过时,必须停车让行。

    /// file in apollo/modules/planning/tasks/traffic_decider/crosswalk.cc
    Status Crosswalk::ApplyRule(Frame* const frame, ReferenceLineInfo* const reference_line_info) {
      // 检查是否存在人行横道区域
      if (!FindCrosswalks(reference_line_info)) {
        return Status::OK();
      }
      // 为每个障碍物做标记,障碍物存在时,无人车应该停车还是直接驶过
      MakeDecisions(frame, reference_line_info);
      return Status::OK();
    }

    1. 检查在每个人行横道区域内,是否存在障碍物需要无人车停车让行
    • 如果车辆已经驶过人行横道一部分了,那么就忽略,不需要停车
    // skip crosswalk if master vehicle body already passes the stop line
    double stop_line_end_s = crosswalk_overlap->end_s;
    if (adc_front_edge_s - stop_line_end_s > config_.crosswalk().min_pass_s_distance()) {  // 车头驶过人行横道一定距离,min_pass_s_distance:1.0
      continue;
    }


    遍历每个人行道区域的障碍物(行人和非机动车),并将人行横道区域扩展,提高安全性。

    • 如果障碍物不在扩展后的人行横道内,则忽略。(可能在路边或者其他区域)
    // expand crosswalk polygon
    // note: crosswalk expanded area will include sideway area
    Vec2d point(perception_obstacle.position().x(),
                perception_obstacle.position().y());
    const Polygon2d crosswalk_poly = crosswalk_ptr->polygon();
    bool in_crosswalk = crosswalk_poly.IsPointIn(point);
    const Polygon2d crosswalk_exp_poly = crosswalk_poly.ExpandByDistance(
             config_.crosswalk().expand_s_distance());
    bool in_expanded_crosswalk = crosswalk_exp_poly.IsPointIn(point);

    if (!in_expanded_crosswalk) {
      continue;
    }


    计算障碍物到参考线的横向距离obstacle_l_distance,是否在参考线上(附近)is_on_road,障碍物轨迹是否与参考线相交is_path_cross

    • 如果横向距离大于疏松距离。如果轨迹相交,那么需要停车;反之直接驶过(此时轨迹相交无所谓,因为横向距离比较远)
    if (obstacle_l_distance >= config_.crosswalk().stop_loose_l_distance()) {  // stop_loose_l_distance: 5.0m
      // (1) when obstacle_l_distance is big enough(>= loose_l_distance),
      //     STOP only if path crosses
      if (is_path_cross) {
        stop = true;
      }
    }

    • 如果横向距离小于紧凑距离。如果障碍物在参考线或者轨迹相交,那么需要停车;反之直接驶过
    else if (obstacle_l_distance <= config_.crosswalk().stop_strick_l_distance()) { // stop_strick_l_distance: 4.0m
      // (2) when l_distance <= strick_l_distance + on_road(not on sideway),
      //     always STOP
      // (3) when l_distance <= strick_l_distance + not on_road(on sideway),
      //     STOP only if path crosses
      if (is_on_road || is_path_cross) {
        stop = true;
      }
    }

    • 如果横向距离在紧凑距离和疏松距离之间,直接停车
    else {
      // TODO(all)
      // (4) when l_distance is between loose_l and strick_l
      //     use history decision of this crosswalk to smooth unsteadiness
      stop = true;
    }


    如果存在障碍物需要无人车停车让行,最后可以计算无人车的加速度(是否来的及减速,若无人车速度很快减速不了,那么干脆直接驶过)。计算加速的公式还是比较简单

    0v2=2as 0 - v^2 = 2as

    s为当前到车辆停止驶过的距离,物理公式,由函数util::GetADCStopDeceleration完成。

    1. 对那些影响无人车行驶的障碍物构建虚拟墙障碍物类以及设置停车标签

    什么是构建虚拟墙类,其实很简单,单一的障碍物是一个很小的框,那么无人车在行驶过程中必须要与障碍物保持一定的距离,那么只要以障碍物为中心,构建一个长度为0.1,宽度为车道宽度的虚拟墙,只要保证无人车和这个虚拟墙障碍物不相交,就能确保安全。

    // create virtual stop wall
    std::string virtual_obstacle_id =
          CROSSWALK_VO_ID_PREFIX + crosswalk_overlap->object_id;
    auto* obstacle = frame->CreateStopObstacle(
          reference_line_info, virtual_obstacle_id, crosswalk_overlap->start_s);
    if (!obstacle) {
      AERROR << "Failed to create obstacle[" << virtual_obstacle_id << "]";
      return -1;
    }
    PathObstacle* stop_wall = reference_line_info->AddObstacle(obstacle);
    if (!stop_wall) {
      AERROR << "Failed to create path_obstacle for: " << virtual_obstacle_id;
      return -1;
    }


    虽然看起来函数跳转比较多,但是其实与二中的障碍物PredictionObstacle封装成Obstacle一样,无非是多加了一个区域框Box2d而已。最后就是对这些虚拟墙添加停车标志

    // build stop decision
    const double stop_s =         // 计算停车位置的累计距离,stop_distance:1m,人行横道前1m处停车
          crosswalk_overlap->start_s - config_.crosswalk().stop_distance();
    auto stop_point = reference_line.GetReferencePoint(stop_s);
    double stop_heading = reference_line.GetReferencePoint(stop_s).heading();

    ObjectDecisionType stop;
    auto stop_decision = stop.mutable_stop();
    stop_decision->set_reason_code(StopReasonCode::STOP_REASON_CROSSWALK);
    stop_decision->set_distance_s(-config_.crosswalk().stop_distance());
    stop_decision->set_stop_heading(stop_heading);                 // 设置停车点的角度/方向
    stop_decision->mutable_stop_point()->set_x(stop_point.x());    // 设置停车点的坐标
    stop_decision->mutable_stop_point()->set_y(stop_point.y());
    stop_decision->mutable_stop_point()->set_z(0.0);

    for (auto pedestrian : pedestrians) {
      stop_decision->add_wait_for_obstacle(pedestrian);  // 设置促使无人车停车的障碍物id
    }

    auto* path_decision = reference_line_info->path_decision();
    path_decision->AddLongitudinalDecision(
          TrafficRuleConfig::RuleId_Name(config_.rule_id()), stop_wall->Id(), stop);


    3.4 目的地情况处理–DESTINATION

    到达目的地情况下,障碍物促使无人车采取的行动无非是靠边停车或者寻找合适的停车点(距离目的地还有一小段距离,不需要激励停车)。决策规则比较简单:

    1. 主要的决策逻辑
    • 若当前正处于PULL_OVER状态,则继续保持
    auto* planning_state = GetPlanningStatus()->mutable_planning_state();
    if (planning_state->has_pull_over() && planning_state->pull_over().in_pull_over()) {
      PullOver(nullptr);
      ADEBUG << "destination: continue PULL OVER";
      return 0;
    }

    • 检查车辆当前是否需要进入ULL_OVER,主要参考和目的地之间的距离以及是否允许使用PULL_OVER
    const auto& routing = AdapterManager::GetRoutingResponse()->GetLatestObserved();
    const auto& routing_end = *routing.routing_request().waypoint().rbegin();
    double dest_lane_s = std::max(       // stop_distance: 0.5,目的地0.5m前停车
          0.0, routing_end.s() - FLAGS_virtual_stop_wall_length -
          config_.destination().stop_distance());
    common::PointENU dest_point;
    if (CheckPullOver(reference_line_info, routing_end.id(), dest_lane_s, &dest_point)) {
      PullOver(&dest_point);
    } else {
      Stop(frame, reference_line_info, routing_end.id(), dest_lane_s);
    }

    1. CheckPullOver检查机制(Apollo在DESTINATION中不启用PULL_OVER)
    • 若在目的地情况下不启用PULL_OVER机制,则返回false
    if (!config_.destination().enable_pull_over()) {
      return false;
    }

    • 若目的地不在参考线上,返回false
    const auto dest_lane = HDMapUtil::BaseMapPtr()->GetLaneById(hdmap::MakeMapId(lane_id));
    const auto& reference_line = reference_line_info->reference_line();
    // check dest OnRoad
    double dest_lane_s = std::max(
        0.0, lane_s - FLAGS_virtual_stop_wall_length -
        config_.destination().stop_distance());
    *dest_point = dest_lane->GetSmoothPoint(dest_lane_s);
    if (!reference_line.IsOnRoad(*dest_point)) {
      return false;
    }

    • 若无人车与目的地距离太远,则返回false
    // check dest within pull_over_plan_distance
    common::SLPoint dest_sl;
    if (!reference_line.XYToSL({dest_point->x(), dest_point->y()}, &dest_sl)) {
      return false;
    }
    double adc_front_edge_s = reference_line_info->AdcSlBoundary().end_s();
    double distance_to_dest = dest_sl.s() - adc_front_edge_s;
    // pull_over_plan_distance: 55m
    if (distance_to_dest > config_.destination().pull_over_plan_distance()) {
      // to far, not sending pull-over yet
      return false;
    }

    1. 障碍物PULL_OVER和STOP标签设定
    int Destination::PullOver(common::PointENU* const dest_point) {
      auto* planning_state = GetPlanningStatus()->mutable_planning_state();
      if (!planning_state->has_pull_over() || !planning_state->pull_over().in_pull_over()) {
        planning_state->clear_pull_over();
        auto pull_over = planning_state->mutable_pull_over();
        pull_over->set_in_pull_over(true);
        pull_over->set_reason(PullOverStatus::DESTINATION);
        pull_over->set_status_set_time(Clock::NowInSeconds());

        if (dest_point) {
          pull_over->mutable_inlane_dest_point()->set_x(dest_point->x());
          pull_over->mutable_inlane_dest_point()->set_y(dest_point->y());
        }
      }
      return 0;
    }


    Stop标签设定和人行横道情况处理中STOP一致,创建虚拟墙,并封装成新的PathObstacle加入该ReferenceLineInfo的PathDecision中。

    3.5 前车情况处理–FRONT_VEHICLE

    在存在前车的情况下,障碍物对无人车的决策影响有两个,一是跟车等待机会超车(也有可能一直跟车,视障碍物信息决定);而是停车(障碍物是静态的,无人车必须停车)

    1. 跟车等待机会超车处理

    当前车是运动的,而且超车条件良好,那么就存在超车的可能,这里定义的超车指代的需要无人车调整横向距离以后超车,直接驶过前方障碍物的属于正常行驶,可忽略障碍物。要完成超车行为需要经过4个步骤:

    • 正常驾驶(DRIVE)
    • 等待超车(WAIT)
    • 超车(SIDEPASS)
    • 正常行驶(DRIVE)

    若距离前过远,那么无人车就处理第一个阶段正常行驶,若距离比较近,但是不满足超车条件,那么无人车将一直跟随前车正常行驶;若距离近但是无量速度很小(堵车),那么就需要等待;若满足条件了,就立即进入到超车过程,超车完成就又回到正常行驶状态。

    Step 1. 检查超车条件–FrontVehicle::FindPassableObstacle

    这个过程其实就是寻找有没有影响无人车正常行驶的障碍物(无人车可能需要超车),遍历PathDecision中的所有PathObstacle,依次检查以下条件:

    • 是否是虚拟或者静态障碍物。若是,那么就需要采取停车策略,超车部分对这些不作处理
    if (path_obstacle->obstacle()->IsVirtual() || !path_obstacle->obstacle()->IsStatic()) {
      ADEBUG << "obstacle_id[" << obstacle_id << "] type[" << obstacle_type_name
            << "] VIRTUAL or NOT STATIC. SKIP";
      continue;
    }

    • 检车障碍物与无人车位置关系,障碍物在无人车后方,直接忽略。
    const auto& obstacle_sl = path_obstacle->PerceptionSLBoundary();
    if (obstacle_sl.start_s() <= adc_sl_boundary.end_s()) {
      ADEBUG << "obstacle_id[" << obstacle_id << "] type[" << obstacle_type_name
             << "] behind ADC. SKIP";
      continue;
    }

    • 检查横向与纵向距离,若纵向距离过远则可以忽略,依旧进行正常行驶;若侧方距离过大,可直接忽略障碍物,直接正常向前行驶。
    const double side_pass_s_threshold = config_.front_vehicle().side_pass_s_threshold(); // side_pass_s_threshold: 15m
    if (obstacle_sl.start_s() - adc_sl_boundary.end_s() > side_pass_s_threshold) {
      continue;
    }
    const double side_pass_l_threshold = config_.front_vehicle().side_pass_l_threshold(); // side_pass_l_threshold: 1m
    if (obstacle_sl.start_l() > side_pass_l_threshold ||
        obstacle_sl.end_l() < -side_pass_l_threshold) {
        continue;
    }


    FrontVehicle::FindPassableObstacle函数最后会返回第一个找到的限制无人车行驶的障碍物

    Step 2. 设定超车各阶段标志–FrontVehicle::ProcessSidePass

    • 若上阶段处于SidePassStatus::UNKNOWN状态,设置为正常行驶

    • 若上阶段处于SidePassStatus::DRIVE状态,并且障碍物阻塞(存在需要超车条件),那么设置为等待超车;否则前方没有障碍物,继续正常行驶

    case SidePassStatus::DRIVE: {
      constexpr double kAdcStopSpeedThreshold = 0.1;  // unit: m/s
      const auto& adc_planning_point = reference_line_info->AdcPlanningPoint();
      if (!passable_obstacle_id.empty() &&            // 前方有障碍物则需要等待
          adc_planning_point.v() < kAdcStopSpeedThreshold) {
        sidepass_status->set_status(SidePassStatus::WAIT);
        sidepass_status->set_wait_start_time(Clock::NowInSeconds());
      }
      break;
    }

    • 若上阶段处于SidePassStatus::WAIT状态,若前方已无障碍物,设置为正常行驶;否则视情况而定:

    a. 前方已无妨碍物,设置为正常行驶

    b. 前方有障碍物,检查已等待的时间,超过阈值,寻找左右有效车道超车;若无有效车道,则一直堵车等待。

    double wait_start_time = sidepass_status->wait_start_time();
    double wait_time = Clock::NowInSeconds() - wait_start_time;  // 计算已等待的时间

    if (wait_time > config_.front_vehicle().side_pass_wait_time()) { // 超过阈值,寻找其他车道超车。side_pass_wait_time:30s
    }


    首先查询HDMap,计算当前ReferenceLine所在的车道Lane。若存在坐车道,那么设置做超车;若不存在坐车道,那么检查右车道,右车道如果是机动车道(CITY_DRIVING),不是非机动车道(BIKING),不是步行街(SIDEWALK),也不是停车道(PAKING),那么可以进行右超车。

    if (enter_sidepass_mode) {
      sidepass_status->set_status(SidePassStatus::SIDEPASS);
      sidepass_status->set_pass_obstacle_id(passable_obstacle_id);
      sidepass_status->clear_wait_start_time();
      sidepass_status->set_pass_side(side);   // side知识左超车还是右超车。取值为ObjectSidePass::RIGHT或ObjectSidePass::LEFT
    }

    • 若上阶段处于SidePassStatus::SIDEPASS状态,若前方已无障碍物,设置为正常行驶;反之继续处于超车过程。
    case SidePassStatus::SIDEPASS: {
      if (passable_obstacle_id.empty()) {
        sidepass_status->set_status(SidePassStatus::DRIVE);
      }
      break;
    }

    1. 停车处理
    • 首先检查障碍物是不是静止物体(非1中的堵车情况)。若是虚拟的或者动态障碍物,则忽略,由超车模块处理
    if (path_obstacle->obstacle()->IsVirtual() || !path_obstacle->obstacle()->IsStatic()) {
      continue;
    }

    • 检查障碍物和无人车位置,若障碍物在无人车后,忽略,由后车模块处理
    const auto& obstacle_sl = path_obstacle->PerceptionSLBoundary();
    if (obstacle_sl.end_s() <= adc_sl.start_s()) {
        continue;
    }

    • 障碍物已经在超车模块中被标记,迫使无人车超车,那么此时就不需要考虑该障碍物
    // check SIDE_PASS decision
    if (path_obstacle->LateralDecision().has_sidepass()) {
      continue;
    }

    • 检查是否必须要停车条件,车道没有足够的宽度来允许无人车超车
    double left_width = 0.0;
    double right_width = 0.0;
    reference_line.GetLaneWidth(obstacle_sl.start_s(), &left_width, &right_width);

    double left_driving_width = left_width - obstacle_sl.end_l() -           // 计算障碍物左侧空余距离
                                    config_.front_vehicle().nudge_l_buffer();
    double right_driving_width = right_width + obstacle_sl.start_l() -       // 计算障碍物右侧空余距离,+号是因为车道线FLU坐标系左侧l是负轴,右侧是正轴
                                     config_.front_vehicle().nudge_l_buffer();
    if ((left_driving_width < adc_width && right_driving_width < adc_width) ||
            (obstacle_sl.start_l() <= 0.0 && obstacle_sl.end_l() >= 0.0)) {
      // build stop decision
      double stop_distance = path_obstacle->MinRadiusStopDistance(vehicle_param);
      const double stop_s = obstacle_sl.start_s() - stop_distance;
      auto stop_point = reference_line.GetReferencePoint(stop_s);
      double stop_heading = reference_line.GetReferencePoint(stop_s).heading();

      ObjectDecisionType stop;
      auto stop_decision = stop.mutable_stop();
      if (obstacle_type == PerceptionObstacle::UNKNOWN_MOVABLE ||
          obstacle_type == PerceptionObstacle::BICYCLE ||
          obstacle_type == PerceptionObstacle::VEHICLE) {
        stop_decision->set_reason_code(StopReasonCode::STOP_REASON_HEAD_VEHICLE);
      } else {
          stop_decision->set_reason_code(StopReasonCode::STOP_REASON_OBSTACLE);
      }
      stop_decision->set_distance_s(-stop_distance);
      stop_decision->set_stop_heading(stop_heading);
      stop_decision->mutable_stop_point()->set_x(stop_point.x());
      stop_decision->mutable_stop_point()->set_y(stop_point.y());
      stop_decision->mutable_stop_point()->set_z(0.0);
      path_decision->AddLongitudinalDecision("front_vehicle", path_obstacle->Id(), stop);
    }


    3.6 禁停区情况处理–KEEP_CLEAR

    禁停区分为两类,第一类是传统的禁停区,第二类是交叉路口。那么对于禁停区做的处理和对于人行横道上障碍物构建虚拟墙很相似。具体做法是在参考线上构建一块禁停区,从纵向的start_s到end_s(这里的start_s和end_s是禁停区start_s和end_s在参考线上的投影点)。禁停区宽度是参考线的道路宽。

    具体的处理情况为(禁停区和交叉路口处理一致):

    1. 检查无人车是否已经驶入禁停区或者交叉路口,是则可直接忽略。
    // check
    const double adc_front_edge_s = reference_line_info->AdcSlBoundary().end_s();
    if (adc_front_edge_s - keep_clear_overlap->start_s >
          config_.keep_clear().min_pass_s_distance()) { // min_pass_s_distance:2.0m
      return false;
    }

    1. 创建新的禁停区障碍物,并且打上标签为不能停车
    // create virtual static obstacle
    auto* obstacle = frame->CreateStaticObstacle(
      reference_line_info, virtual_obstacle_id, keep_clear_overlap->start_s,
      keep_clear_overlap->end_s);
    if (!obstacle) {
      return false;
    }
    auto* path_obstacle = reference_line_info->AddObstacle(obstacle);
    if (!path_obstacle) {
      return false;
    }
    path_obstacle->SetReferenceLineStBoundaryType(StBoundary::BoundaryType::KEEP_CLEAR);


    这里额外补充一下创建禁停区障碍物流程,主要还是计算禁停区障碍物的标定框,即center和length,width

    /// file in apollo/modules/planning/common/frame.cc
    const Obstacle *Frame::CreateStaticObstacle(
        ReferenceLineInfo *const reference_line_info,
        const std::string &obstacle_id,
        const double obstacle_start_s,
        const double obstacle_end_s) {
      const auto &reference_line = reference_line_info->reference_line();
      // 计算禁停区障碍物start_xy,需要映射到ReferenceLine
      common::SLPoint sl_point;
      sl_point.set_s(obstacle_start_s);
      sl_point.set_l(0.0);
      common::math::Vec2d obstacle_start_xy;
      if (!reference_line.SLToXY(sl_point, &obstacle_start_xy)) {
        return nullptr;
      }
      // 计算禁停区障碍物end_xy,需要映射到ReferenceLine
      sl_point.set_s(obstacle_end_s);
      sl_point.set_l(0.0);
      common::math::Vec2d obstacle_end_xy;
      if (!reference_line.SLToXY(sl_point, &obstacle_end_xy)) {
        return nullptr;
      }
      // 计算禁停区障碍物左侧宽度和右侧宽度,与参考线一致
      double left_lane_width = 0.0;
      double right_lane_width = 0.0;
      if (!reference_line.GetLaneWidth(obstacle_start_s, &left_lane_width, &right_lane_width)) {
        return nullptr;
      }
      // 最终可以得到禁停区障碍物的标定框
      common::math::Box2d obstacle_box{
          common::math::LineSegment2d(obstacle_start_xy, obstacle_end_xy),
          left_lane_width + right_lane_width};
      // CreateStaticVirtualObstacle函数是将禁停区障碍物封装成PathObstacle放入PathDecision中
      return CreateStaticVirtualObstacle(obstacle_id, obstacle_box);
    }


    3.7 寻找停车点状态–PULL_OVER

    寻找停车点本质上是寻找停车的位置,如果当前已经有停车位置(也就是上个状态就是PULL_OVER),那么就只需要更新状态信息即可;若不存在,那么就需要计算停车点的位置,然后构建停车区障碍物(同人行横道虚拟墙障碍物和禁停区障碍物),然后创建障碍物的PULL_OVER标签。

    Status PullOver::ApplyRule(Frame* const frame, ReferenceLineInfo* const reference_line_info) {
      frame_ = frame;
      reference_line_info_ = reference_line_info;
      if (!IsPullOver()) {
        return Status::OK();
      }
      // 检查上时刻是不是PULL_OVER,如果是PULL_OVER,那么说明已经有停车点stop_point
      if (CheckPullOverComplete()) {
        return Status::OK();
      }
      common::PointENU stop_point;
      if (GetPullOverStop(&stop_point) != 0) {   // 获取停车位置失败,无人车将在距离终点的车道上进行停车
        BuildInLaneStop(stop_point);
        ADEBUG << "Could not find a safe pull over point. STOP in-lane";
      } else {
        BuildPullOverStop(stop_point);           // 获取停车位置成功,无人车将在距离终点的车道上靠边进行停车
      }
      return Status::OK();
    }


    代码也是比较容易理解,这里我们挑几个要点象征性的解释一下

    1. 获取停车点–GetPullOverStop函数
    • 如果状态信息中已经存在了停车点位置并且有效,那么就可以直接拿来用
    if (pull_over_status.has_start_point() && pull_over_status.has_stop_point()) {
        // reuse existing/previously-set stop point
        stop_point->set_x(pull_over_status.stop_point().x());
        stop_point->set_y(pull_over_status.stop_point().y());
    }

    • 如果不存在,那么就需要寻找停车位置–FindPullOverStop函数

    停车位置需要在目的地点前PARKING_SPOT_LONGITUDINAL_BUFFER(默认1m),距离路测buffer_to_boundary(默认0.5m)处停车。但是停车条件必须满足在路的最边上,也就意味着这条lane的右侧lane不能是机动车道(CITY_DRIVING)。Apollo采用的方法为采样检测,从车头到终点位置,每隔kDistanceUnit(默认5m)进行一次停车条件检查,满足则直接停车。

    int PullOver::FindPullOverStop(PointENU* stop_point) {
      const auto& reference_line = reference_line_info_->reference_line();
      const double adc_front_edge_s = reference_line_info_->AdcSlBoundary().end_s();

      double check_length = 0.0;
      double total_check_length = 0.0;
      double check_s = adc_front_edge_s;      // check_s为当前车辆车头的累计距离

      constexpr double kDistanceUnit = 5.0;
      while (check_s < reference_line.Length() &&    // 在当前车道上,向前采样方式进行停车位置检索,前向检索距离不超过max_check_distance(默认60m)
          total_check_length < config_.pull_over().max_check_distance()) {
        check_s += kDistanceUnit;
        total_check_length += kDistanceUnit;
        ...
      }
    }


    检查该点(check_s)位置右车道,如果右车道还是机动车道,那么改点不能停车,至少需要变道,继续前向搜索。

    // check rightmost driving lane:
    //   NONE/CITY_DRIVING/BIKING/SIDEWALK/PARKING
    bool rightmost_driving_lane = true;
    for (auto& neighbor_lane_id : lane->lane().right_neighbor_forward_lane_id()) {   //
      const auto neighbor_lane = HDMapUtil::BaseMapPtr()->GetLaneById(neighbor_lane_id);
      ...
      const auto& lane_type = neighbor_lane->lane().type();
      if (lane_type == hdmap::Lane::CITY_DRIVING) {   //
        rightmost_driving_lane = false;
        break;
      }
    }
    if (!rightmost_driving_lane) {
      check_length = 0.0;
      continue;
    }


    如果右侧车道不是机动车道,那么路测允许停车。停车位置需要在目的地点前PARKING_SPOT_LONGITUDINAL_BUFFER(默认1m),距离路测buffer_to_boundary(默认0.5m)处停车。纵向与停车点的距离以车头为基准;侧方与停车点距离取{车头距离车道边线,车尾距离车道边线,车身中心距离车道边线}距离最小值为基准。

    // all the lane checks have passed
    check_length += kDistanceUnit;
    if (check_length >= config_.pull_over().plan_distance()) {
      PointENU point;
      // check corresponding parking_spot
      if (FindPullOverStop(check_s, &point) != 0) {
        // parking_spot not valid/available
        check_length = 0.0;
        continue;
      }

      stop_point->set_x(point.x());
      stop_point->set_y(point.y());
      return 0;
    }

    1. 在1中如果找到了停车位置,那么就直接对停车位置构建一个PathObstacle,然后设置他的标签Stop即可。创建停车区障碍物的方式跟上述一样,这里也不重复讲解。该功能由函数BuildPullOverStop完成。

    2. 在1中如果找不到停车位置,那么就去寻找历史状态中的数据,找到了就根据2中停车,找不到强行在车道上停车。该功能由函数BuildInLaneStop完成

    • 先去寻找历史数据的inlane_dest_point,也就是历史数据是否允许在车道上停车
    • 如果没找到,那么去寻找停车位置,如果找到了就可以进行2中的停车
    • 如果仍然没找到停车位置,去寻找类中使用过的inlane_adc_potiion_stop_point_,如果找到了可以进行2中的停车
    • 如果依旧没找到那么只能强行在距离终点plan_distance处,在车道上强行停车,并更新inlane_adc_potiion_stop_point_,供下次使用。

    3.8 参考线结束情况处理–REFERENCE_LINE_END

    当参考线结束,一般就需要重新路由查询,所以无人车需要停车,这种情况下如果程序正常,一般是前方没有路了,需要重新查询一点到目的地新的路由,具体的代码也是跟人行横道上的不可忽略障碍物一样,在参考线终点前构建一个停止墙障碍物,并设置齐标签为停车Stop。

    Status ReferenceLineEnd::ApplyRule(Frame* frame, ReferenceLineInfo* const reference_line_info) {
      const auto& reference_line = reference_line_info->reference_line();
      // 检查参考线剩余的长度,足够则可忽略这个情况,min_reference_line_remain_length:50m
      double remain_s = reference_line.Length() - reference_line_info->AdcSlBoundary().end_s();
      if (remain_s > config_.reference_line_end().min_reference_line_remain_length()) {
        return Status::OK();
      }
      // create avirtual stop wall at the end of reference line to stop the adc
      std::string virtual_obstacle_id =  REF_LINE_END_VO_ID_PREFIX + reference_line_info->Lanes().Id();
      double obstacle_start_s = reference_line.Length() - 2 * FLAGS_virtual_stop_wall_length; // 在参考线终点前,创建停止墙障碍物
      auto* obstacle = frame->CreateStopObstacle(reference_line_info, virtual_obstacle_id, obstacle_start_s);
      if (!obstacle) {
        return Status(common::PLANNING_ERROR, "Failed to create reference line end obstacle");
      }
      PathObstacle* stop_wall = reference_line_info->AddObstacle(obstacle);
      if (!stop_wall) {
        return Status(
            common::PLANNING_ERROR, "Failed to create path obstacle for reference line end obstacle");
      }

      // build stop decision,设置障碍物停止标签
      const double stop_line_s = obstacle_start_s - config_.reference_line_end().stop_distance();
      auto stop_point = reference_line.GetReferencePoint(stop_line_s);
      ObjectDecisionType stop;
      auto stop_decision = stop.mutable_stop();
      stop_decision->set_reason_code(StopReasonCode::STOP_REASON_DESTINATION);
      stop_decision->set_distance_s(-config_.reference_line_end().stop_distance());
      stop_decision->set_stop_heading(stop_point.heading());
      stop_decision->mutable_stop_point()->set_x(stop_point.x());
      stop_decision->mutable_stop_point()->set_y(stop_point.y());
      stop_decision->mutable_stop_point()->set_z(0.0);

      auto* path_decision = reference_line_info->path_decision();
      path_decision->AddLongitudinalDecision(TrafficRuleConfig::RuleId_Name(config_.rule_id()), stop_wall->Id(), stop);
      return Status::OK();
    }



    3.9 重新路由查询情况处理–REROUTING

    根据具体路况进行处理,根据代码可以分为以下情况:

    • 若当前参考线为直行,非转弯。那么暂时就不需要重新路由,等待新的路由
    • 若当前车辆不在参考线上,不需要重新路由,等待新的路由
    • 若当前车辆可以退出了,不需要重新路由,等待新的路由
    • 若当前通道Passage终点不在参考线上,不需要重新路由,等待新的路由
    • 若参考线的终点距离无人车过远,不需要重新路由,等待新的路由
    • 若上时刻进行过路由查询,距离当前时间过短,不需要重新路由,等待新的路由
    • 其他情况,手动发起路由查询需求

    其实这个模块我还是有点不是特别敢肯定,只能做保留的解释。首先代码Frame::Rerouting做的工作仅仅重新路由,得到当前位置到目的地的一个路况,这个过程并没有产生新的参考线,因为参考线的产生依赖于ReferenceLineProvider线程。所以说对于第二点,车辆不在参考线上,即使重新路由了,但是没有生成矫正的新参考线,所以重新路由也是无用功,反之还不如等待ReferenceLineProvider去申请重新路由并生成对应的参考线。所以说2,3,4等情况的重点在于缺乏参考线,而不在于位置偏离了。

    3.10 信号灯情况处理–SIGNAL_LIGHT

    信号灯处理相对来说比较简单,无非是有红灯就停车;有黄灯速度小,就停车;有绿灯,或者黄灯速度大就直接驶过。具体的处理步骤分为:

    1. 检查当前路况下是否有信号灯区域–由函数FindValidSignalLight完成
    signal_lights_from_path_.clear();
    for (const hdmap::PathOverlap& signal_light : signal_lights) {
      if (signal_light.start_s + config_.signal_light().min_pass_s_distance() >
            reference_line_info->AdcSlBoundary().end_s()) {
        signal_lights_from_path_.push_back(signal_light);
      }
    }

    1. 获取TrafficLight Perception发布的信号等信息–由函数ReadSignals完成
    const TrafficLightDetection& detection =
          AdapterManager::GetTrafficLightDetection()->GetLatestObserved();
    for (int j = 0; j < detection.traffic_light_size(); j++) {
      const TrafficLight& signal = detection.traffic_light(j);
      detected_signals_[signal.id()] = &signal;
    }

    1. 决策–由函数MakeDecisions完成
    for (auto& signal_light : signal_lights_from_path_) {
        // 1. 如果信号灯是红灯,并且加速度不是很大
        // 2. 如果信号灯是未知,并且加速度不是很大
        // 3. 如果信号灯是黄灯,并且加速度不是很大
        // 以上三种情况,无人车停车,停车标签与前面一致
        if ((signal.color() == TrafficLight::RED &&
             stop_deceleration < config_.signal_light().max_stop_deceleration()) ||
            (signal.color() == TrafficLight::UNKNOWN &&
             stop_deceleration < config_.signal_light().max_stop_deceleration()) ||
            (signal.color() == TrafficLight::YELLOW &&
             stop_deceleration < config_.signal_light().max_stop_deacceleration_yellow_light())) {
          if (BuildStopDecision(frame, reference_line_info, &signal_light)) {
            has_stop = true;
            signal_debug->set_is_stop_wall_created(true);
          }
        }
        // 设置交叉口区域,以及是否有权力通行,停车表明无法通行。
        if (has_stop) {
          reference_line_info->SetJunctionRightOfWay(signal_light.start_s,
                                                     false);  // not protected
        } else {
          reference_line_info->SetJunctionRightOfWay(signal_light.start_s, true);
          // is protected
        }
      }


    3.11 停车情况处理–STOP_SIGN

    停车情况相对来说比较复杂,根据代码将停车分为:寻找下一个最近的停车信号,决策处理。寻找下一个停车点比较简单,由函数FindNextStopSign完成,这里直接跳过。接下来分析决策部分,可以分为以下几步:

    1. 获取等待车辆列表–由函数GetWatchVehicles完成。

    这个过程其实就是获取无人车前方的等待车辆,存储形式为:

    typedef std::unordered_map<std::string, std::vector<std::string>> StopSignLaneVehicles;

    map中第一个string是车道id,第二个vector<string>是这个车道上在无人车前方的等待车辆id。整体的查询是直接在PlanningStatus.stop_sign(停车状态)中获取,第一次为空,后续不为空。

    int StopSign::GetWatchVehicles(const StopSignInfo& stop_sign_info,
                                   StopSignLaneVehicles* watch_vehicles) {
      watch_vehicles->clear();
      StopSignStatus stop_sign_status = GetPlanningStatus()->stop_sign();
      // 遍历所有的车道
      for (int i = 0; i < stop_sign_status.lane_watch_vehicles_size(); ++i) {
        auto lane_watch_vehicles = stop_sign_status.lane_watch_vehicles(i);
        std::string associated_lane_id = lane_watch_vehicles.lane_id();
        std::string s;
        // 获取每个车道的等候车辆
        for (int j = 0; j < lane_watch_vehicles.watch_vehicles_size(); ++j) {
          std::string vehicle = lane_watch_vehicles.watch_vehicles(j);
          s = s.empty() ? vehicle : s + "," + vehicle;
          (*watch_vehicles)[associated_lane_id].push_back(vehicle);
        }
      }
      return 0;
    }

    1. 检查与更新停车状态PlanningStatus.stop_sign–由函数ProcessStopStatus完成

    停车过程可以分为5个阶段:正常行驶DRIVE–开始停车STOP–等待缓冲状态WAIT–缓慢前进CREEP–彻底停车DONE。

    • 更新停车状态。如果无人车距离最近一个停车区域过远,那么状态为正常行驶
    // adjust status
    double adc_front_edge_s = reference_line_info->AdcSlBoundary().end_s();
    double stop_line_start_s = next_stop_sign_overlap_.start_s;
    if (stop_line_start_s - adc_front_edge_s >  // max_valid_stop_distance: 3.5m
          config_.stop_sign().max_valid_stop_distance()) {
      stop_status_ = StopSignStatus::DRIVE;
    }

    • 如果停车状态是正常行驶DRIVE。

    这种情况下,如果车辆速度很大,或者与停车区域距离过远,那么继续设置为行驶DRIVE;反之就进入停车状态STOP。状态检查由CheckADCkStop完成。

    • 如果停车状态是开始停车STOP。

    这种情况下,如果从开始停车到当前经历的等待时间没有超过阈值stop_duration(默认1s),继续保持STOP状态。反之,如果前方等待车辆不为空,那么就进入下一阶段WAIT缓冲阶段;如果前方车辆为空,那么可以直接进入到缓慢前进CREEP状态或者停车完毕状态。

    • 如果停车状态是等待缓冲WAIT

    这种情况下,如果等待时间没有超过一个阈值wait_timeout(默认8s)或者前方存在等待车辆,继续保持等待状态。反之可以进入到缓慢前进或者停车完毕状态

    • 如果停车状态是缓慢前进CREEP

    这种情况下,只需要检查无人车车头和停车区域的距离,如果大于某个值那么说明可以继续缓慢前进,保持状态不变,反之就可以完全停车了。

    1. 更新前方等待车辆

    a.当前状态是DRIVE,那么需要将障碍物都加入到前方等待车辆列表中,因为这些障碍物到时候都会排在无人车前方等待。

    if (stop_status_ == StopSignStatus::DRIVE) {
      for (const auto* path_obstacle : path_decision->path_obstacles().Items()) {
        // add to watch_vehicles if adc is still proceeding to stop sign
        AddWatchVehicle(*path_obstacle, &watch_vehicles);
      }
    }


    b.如果无人车当前状态是等待或者停车,删除部分排队等待车辆–RemoveWatchVehicle函数完成

    这种情况下,如果障碍物已经驶过停车区域,那么对其删除;否则继续保留。

    double stop_line_end_s = over_lap_info->lane_overlap_info().end_s();
    double obstacle_end_s = obstacle_s + perception_obstacle.length() / 2;
    double distance_pass_stop_line = obstacle_end_s - stop_line_end_s;
    // 如果障碍物已经驶过停车区一定距离,可以将障碍物从等待车辆中删除。
    if (distance_pass_stop_line > config_.stop_sign().min_pass_s_distance() && !is_path_cross) {
      erase = true;
    } else {
      // passes associated lane (in junction)
      if (!is_path_cross) {
        erase = true;
      }
    }
    // check if obstacle stops
    if (erase) {
      for (StopSignLaneVehicles::iterator it = watch_vehicles->begin();
             it != watch_vehicles->end(); ++it) {
        std::vector<std::string>& vehicles = it->second;
        vehicles.erase(std::remove(vehicles.begin(), vehicles.end(), obstacle_id), vehicles.end());
      }
    }

    • 对剩下来的障碍物重新组成一个新的等待队列–ClearWatchVehicle函数完成
    for (StopSignLaneVehicles::iterator it = watch_vehicles->begin();
           it != watch_vehicles->end();
           /*no increment*/) {
      std::vector<std::string>& vehicle_ids = it->second;
      // clean obstacles not in current perception
      for (auto obstacle_it = vehicle_ids.begin(); obstacle_it != vehicle_ids.end();) {
        // 如果新的队列中已经不存在该障碍物了,那么直接将障碍物从这条车道中删除
        if (obstacle_ids.count(*obstacle_it) == 0) {
          obstacle_it = vehicle_ids.erase(obstacle_it);
        } else {
          ++obstacle_it;
        }
      }
      if (vehicle_ids.empty()) {  // 如果这整条车道上都不存在等待车辆了,直接把这条车道删除
        watch_vehicles->erase(it++);
      } else {
        ++it;
      }
    }

    • 更新车辆状态PlanningStatus.stop_sign

    这部分由函数UpdateWatchVehicles完成,主要是将3中得到的新的等待车辆队列更新至stop_sign。

    int StopSign::UpdateWatchVehicles(StopSignLaneVehicles* watch_vehicles) {
      auto* stop_sign_status = GetPlanningStatus()->mutable_stop_sign();
      stop_sign_status->clear_lane_watch_vehicles();

      for (auto it = watch_vehicles->begin(); it != watch_vehicles->end(); ++it) {
        auto* lane_watch_vehicles = stop_sign_status->add_lane_watch_vehicles();
        lane_watch_vehicles->set_lane_id(it->first);
        std::string s;
        for (size_t i = 0; i < it->second.size(); ++i) {
          std::string vehicle = it->second[i];
          s = s.empty() ? vehicle : s + "," + vehicle;
          lane_watch_vehicles->add_watch_vehicles(vehicle);
        }
      }
      return 0;
    }


    c. 如果当前车辆状态是缓慢前进状态CREEP

    这种情况下,可以直接创建停车的标签。


    最后总结一下,障碍物和路况对无人车的决策影响分为两类,一类是纵向影响LongitudinalDecision,一类是侧向影响LateralDecision。

    纵向影响:

    const std::unordered_map<ObjectDecisionType::ObjectTagCase, int, athObstacle::ObjectTagCaseHash>
        PathObstacle::s_longitudinal_decision_safety_sorter_ = {
            {ObjectDecisionType::kIgnore, 0},      // 忽略,优先级0
            {ObjectDecisionType::kOvertake, 100},  // 超车,优先级100
            {ObjectDecisionType::kFollow, 300},    // 跟随,优先级300
            {ObjectDecisionType::kYield, 400},     // 减速,优先级400
            {ObjectDecisionType::kStop, 500}};     // 停车,优先级500


    侧向影响:

    const std::unordered_map<ObjectDecisionType::ObjectTagCase, int, PathObstacle::ObjectTagCaseHash>
        PathObstacle::s_lateral_decision_safety_sorter_ = {
            {ObjectDecisionType::kIgnore, 0},      // 忽略,优先级0
            {ObjectDecisionType::kNudge, 100},     // 微调,优先级100
            {ObjectDecisionType::kSidepass, 200}}; // 绕行,优先级200


    当有一个障碍物在11中路况下多次出发无人车决策时该怎么办?

    纵向决策合并,lhs为第一次决策,rhs为第二次决策,如何合并两次决策

    ObjectDecisionType PathObstacle::MergeLongitudinalDecision(
        const ObjectDecisionType& lhs, const ObjectDecisionType& rhs) {
      if (lhs.object_tag_case() == ObjectDecisionType::OBJECT_TAG_NOT_SET) {
        return rhs;
      }
      if (rhs.object_tag_case() == ObjectDecisionType::OBJECT_TAG_NOT_SET) {
        return lhs;
      }
      const auto lhs_val =
          FindOrDie(s_longitudinal_decision_safety_sorter_, lhs.object_tag_case());
      const auto rhs_val =
          FindOrDie(s_longitudinal_decision_safety_sorter_, rhs.object_tag_case());
      if (lhs_val < rhs_val) {        // 优先选取优先级大的决策
        return rhs;
      } else if (lhs_val > rhs_val) {
        return lhs;
      } else {
        if (lhs.has_ignore()) {
          return rhs;
        } else if (lhs.has_stop()) {    // 如果优先级相同,都是停车,选取停车距离小的决策,防止安全事故
          return lhs.stop().distance_s() < rhs.stop().distance_s() ? lhs : rhs;
        } else if (lhs.has_yield()) {   // 如果优先级相同,都是减速,选取减速距离小的决策,防止安全事故
          return lhs.yield().distance_s() < rhs.yield().distance_s() ? lhs : rhs;
        } else if (lhs.has_follow()) {  // 如果优先级相同,都是跟随,选取跟随距离小的决策,防止安全事故
          return lhs.follow().distance_s() < rhs.follow().distance_s() ? lhs : rhs;
        } else if (lhs.has_overtake()) { // 如果优先级相同,都是超车,选取超车距离大的决策,防止安全事故
          return lhs.overtake().distance_s() > rhs.overtake().distance_s() ? lhs  : rhs;
        } else {
          DCHECK(false) << "Unknown decision";
        }
      }
      return lhs;  // stop compiler complaining
    }


    侧向合并,lhs为第一次决策,rhs为第二次决策,如何合并两次决策

    ObjectDecisionType PathObstacle::MergeLateralDecision(
        const ObjectDecisionType& lhs, const ObjectDecisionType& rhs) {
      if (lhs.object_tag_case() == ObjectDecisionType::OBJECT_TAG_NOT_SET) {
        return rhs;
      }
      if (rhs.object_tag_case() == ObjectDecisionType::OBJECT_TAG_NOT_SET) {
        return lhs;
      }
      const auto lhs_val =
          FindOrDie(s_lateral_decision_safety_sorter_, lhs.object_tag_case());
      const auto rhs_val =
          FindOrDie(s_lateral_decision_safety_sorter_, rhs.object_tag_case());
      if (lhs_val < rhs_val) {         // 优先选取优先级大的决策
        return rhs;
      } else if (lhs_val > rhs_val) {
        return lhs;
      } else {
        if (lhs.has_ignore() || lhs.has_sidepass()) {
          return rhs;
        } else if (lhs.has_nudge()) {                        // 如果优先级相同,都是微调,选取侧向微调大的决策
          return std::fabs(lhs.nudge().distance_l()) >
                         std::fabs(rhs.nudge().distance_l())
                     ? lhs
                     : rhs;
        }
      }
      return lhs;
    }


    如有侵权,请联系本人删除!

    参考资料:
    https://github.com/YannZyl/Apollo-Note/blob/master/docs/planning/frame.md

    展开全文
  • 国内外主流三维GIS软件

    热门讨论 2011-03-14 13:38:59
    标志着我国已拥有基于卫星、航空、地面三种方式采集到地理信息综合开发而成三维立体地理空间信息系统。  特点:该平台集成了国内领先Uniscope三维GIS引擎技术,覆盖全域高分辨率卫星影像(CBERS-02B、SPOT...
  • 最短路径-迷宫类

    2017-05-25 16:26:00
    原理是在构建好复杂地图数据基础上,根据在车辆移动时通过GPS结合车上数个传感器、立体摄像头以及激光雷达收集数据与地图数据比对以此来识别交通标志、行人和障碍物并选择合适道路自动讲乘客从A点B点。...

    自动驾驶技术这个词因Tesla为人们所熟悉,殊不知tesla仍只是处于非常初级辅助阶段,然而Uber与Volvo已经开始在匹兹堡试验部署真正意义的自动驾驶汽车,原理是在构建好的复杂地图数据基础上,根据在车辆移动时通过GPS结合车上的数个传感器、立体摄像头以及激光雷达收集数据与地图数据比对以此来识别交通标志、行人和障碍物并选择合适的道路自动讲乘客从A点带到B点。假设我们将地图抽象成一个N x N的二维矩阵,0为可行驶道路1为障碍物,车辆只能一步步按东、南、西、北方向行驶,请输出从A点[0,0]至B点[n-1,n-1]的最少步数(移动一次计一步)。

    输入

    一共n行,每行n个整数(空格分隔),只可能为0或1。

     样例输入

    0 1 0 0

    0 0 0 1

    1 0 1 0

    0 0 0 0

    输出

     输出最短距离步数,不可到达则输出-1。       6

    分析:1.用回溯法来解决问题,每次走过的路径标志“1”。

     1 import java.util.*;
     2 public class minPath{
     3     private static int min = 0; //保存最小路径
     4     private static int temp=0;
     5   private static void getMinPath(int[][] arr,int row,int col,int len){
     6       if(row<0 || row>len-1 || col<0 || col>arr[0].length-1)
     7         return ;
     8         if(row==len-1 && col==len-1){
     9             if(min ==0)
    10               min = temp;
    11               if(min>temp)
    12               min=temp;
    13         }else {
    14             if(arr[row][col] ==0){
    15               arr[row][col]=1;
    16               temp++;
    17               getMinPath(arr,row+1,col,len);
    18               getMinPath(arr,row,col+1,len);
    19                getMinPath(arr,row-1,col,len);
    20                getMinPath(arr,row,col-1,len);
    21               temp--;
    22               arr[row][col]=0;
    23             }
    24         }
    25   }
    26   public static void main(String[] args){
    27     Scanner sc = new Scanner(System.in);
    28       String s = sc.nextLine();
    29       String[] str = s.split(" ");
    30       int n = str.length;
    31       int[][] arr = new int[n][n];
    32       for(int i=0;i<n;i++)
    33           arr[0][i] = Integer.parseInt(str[i]);
    34       for(int i=1;i<n;i++){
    35           for(int j=0;j<n;j++){
    36               arr[i][j]=sc.nextInt();
    37           }
    38       }
    39     getMinPath(arr,0,0,n);
    40     if(min ==0)
    41       System.out.println(-1);
    42     else{
    43         System.out.println(min);
    44     }
    45   }
    46 }



    转载于:https://www.cnblogs.com/ScarecrowAnBird/p/6904521.html

    展开全文
  • GB 10152-1997 B型超声诊断设备 GB 10205-1988 磷酸一铵、磷酸二铵(粒状) GB 10206-1988 料浆法磷酸一铵 GB 10213-1995 一次性使用橡胶检查手套 GB 10230-1988 有载分接开关 GB 10238-1998 油井水泥 GB 10238-2005 ...
  • 此次合作是投之家在B轮融资后首场跨界合作,也标志着投之家将在新股东带领下补足资产端短板,并加强推进优质资产端建设,以期脱虚向实,赋能实体。  投之家CEO黄诗樵与妙优车创始人古飞现场...

      7月11日,国内领先的科技金融平台投之家宣布与汽车新零售消费服务平台妙优车达成战略合作。未来,双方将强强联合,优势互补,在互联网金融和新零售领域探索更多发展路径,从而加速布局“科技金融+新零售”的生态模式。此次合作是投之家在B轮融资后的首场跨界合作,也标志着投之家将在新股东的带领下补足资产端短板,并加强推进优质资产端建设,以期脱虚向实,赋能实体。

      投之家CEO黄诗樵与妙优车创始人古飞现场签约

      据悉,“妙优车”是北京聚融优合技术有限公司旗下的一家专注于汽车新零售的消费服务平台,致力于汽车新零售模式的发展,通过“以租代购”创新型业务模式,依托专业的汽车销售团队,为用户提供更低首付、更长分期、更简手续、更快提车的轻松购车环境,实现比传统模式更灵活、更实惠的全新购车体验。目前,妙优车与超过40个汽车品牌商建立合作,业务已覆盖全国主要省市,近1000家形象展厅和门店。

      而投之家作为一家专业的科技金融企业,发展近四年,始终致力于为投融资两端的人群提供金融信息服务,为个人及中小微企业解决资金难题,现服务用户多达280万人,交易规模超过260亿元,拥有着丰富的供应链金融技术创新及风险控制经验。 本次合作,双方就未来互联网金融和汽车金融业务的创新发展达成广泛共识,投之家将将充分调动优质资源、发挥自身专业优势,为妙优车提供完善的金融服务解决方案,并根据其业务模式,从多层面制定专属的风控体系模型,从而精准、快捷和高效的完成业务审核。与此同时,双方也将共同探索汽车新零售模式与新金融的有机结合,并利用大数据、云计算、区块链等金融科技技术,在汽车新零售领域积极开展产品与服务的创新,以此不断完善汽车金融服务优化运营机制和提高迭代效率。

      投之家CEO黄诗樵发表讲话

      对此,投之家CEO黄诗樵表示,此次与妙优车达成战略合作是优势互补、强强联合之举,投之家领先的金融科技技术、完善的风险管理及评估体系,结合妙优车在渠道获取和市场开拓方面的能力,将进一步推动汽车新零售行业的发展,从而有效提升金融服务效率,强化对实体经济的服务能力。与此同时,在互金行业士气低沉的当下,投之家加强拓展新零售优质资产端,与妙优车的战略合作也势必将在行业内起到一定的示范带动作用。

      妙优车创始人古飞发表讲话

      妙优车创始人古飞表示,在技术升级与消费升级两大驱动力的助推下,汽车行业正在迎接新一轮的转型与变革,借助于人工智能和大数据等新兴技术,实现了线上与线下的融合;与传统汽车行业相比,互联网金融+汽车新零售的商业模式迎合了国家脱虚向实、普惠金融的政策导向,此次与投之家的合作,将以新零售为契机,推动汽车行业的“互联网+”模式向实体产业下沉,借助于金融科技技术促进行业长远发展。

      妙优车副总裁林梅梅发表讲话

      近年来,随着不断增强的市场需求,加之传统零售企业所面临的弊端,我国进入消费升级快车道,由此催生的新零售成为未来发展的必然趋势。在政府部门要求金融脱虚向实的号召下,加速布局新零售金融成为行业发展的新方向,也是互联网金融服务实体经济的重要路径。

      投之家此次开拓汽车新零售资产,将为妙优车产业链上下游合作伙伴的融资需求提供支持,并通过“科技+数据+金融”,实现用户需求与汽车金融产品之间的智能匹配,从而为用户提供最优的金融解决方案。

    邮箱1002931628@qq.com
      现场合影(从左到右依次为投之家COO邓伟,网贷之家创始人、盈灿集团董事长徐红伟,投之家CEO黄诗樵,妙优车创始人古飞,妙优车副总裁林梅梅,妙优车品牌总监吴昊)

      关于布局科技金融+新零售战略,投之家CEO黄诗樵表示,投之家在B轮融资后,获得了强有力的品牌背书及资金支持,开展科技金融+新零售战略,是为了进一步开拓自己的资产端,加强优质资产端建设。科技金融+新零售是一片广阔蓝海,未来也必将是行业发展的新方向。此次与妙优车达成战略合作是投之家打造“金融新零售生态”的一个开始,同时也希望树立行业新标杆。未来,投之家将不断加强与各个业态的合作,将金融科技运用到实体经济中,脱虚向实,践行普惠金融。

    展开全文
  • IQC电子基础知识培训

    2011-05-11 22:13:34
    色环、封装、标志 目检 测量外形尺寸,检查表面有无破损 十分微小 破裂,但不会破坏密封 B 破裂处暴露出零件内部 A 检查色环、标志是否正确,引脚无氧化痕迹 A 4. 电阻值、偏差 仪器测量 用LCR数字电桥测量...
  • 但是我必须承认:在计算机行业巨头们认识到它重要性之前,Linux并没有引起人们注意(我最喜欢一幅幽默画是:一只象征着Linux企鹅被绑在一架巨大涂有“IBM”标志的喷气机引擎上,画面标题是“怎样才能...
  • linux管理员指南

    2009-12-30 11:20:05
    但是我必须承认:在计算机行业巨头们认识到它重要性之前,Linux并没有引起人们注意(我最喜欢一幅幽默画是:一只象征着Linux企鹅被绑在一架巨大涂有“IBM”标志的喷气机引擎上,画面标题是“怎样才能...
  • c语言编写单片机技巧

    2009-04-19 12:15:17
    MCU在射频控制时,MCU时钟(晶振)、数据线会辐射基频或基频倍频,被低噪放LNA放大后进入混频,出现Spur,无法滤除。除了用layout、选择低辐射MCU方法可以减少一些以外,还有什么别方法? 答:在...
  • 易学C++,C++入门

    2009-12-06 14:30:11
     15.2.2 参数构造函数   15.3 先有结点,还是先链表   15.4 “克隆”技术——拷贝构造函数   15.4.1 拷贝构造函数   15.4.2 默认拷贝构造函数   15.4.3 拷贝构造函数存在意义   15.5 毁灭...
  • 5053刷隐藏

    2018-01-31 16:27:10
    进入09→设码→下拉模块选择“RLS”模块,第0字节改成04。 10、自动大灯灵敏度 (1)进入09 (2)点击【允许进入】输入解锁码31347获得取访问权限 (3)点击【匹配】进入匹配通道 (4)在通道选项中找到【辅助...
  • 交通信号灯用于道路平面交叉路口,通过对车辆、行人发出行进或停止指令,使人与人、之间尽可能减少相互干扰,从而提高路口通行能力,保障路口畅通和安全。本文介绍了一种城市十字路口交通信号灯控制系统。...
  • 实例129 图像登录按钮(ImageButton按钮) 205 实例130 查看商品详细信息(LinkButton控件) 206 5.3 选择类型控件 208 实例131 为ListBox控件动态添加数据 208 实例132 输出ListBox控件中选定内容 209 实例133 ...
  • 实例129 图像登录按钮(ImageButton按钮) 205 实例130 查看商品详细信息(LinkButton控件) 206 5.3 选择类型控件 208 实例131 为ListBox控件动态添加数据 208 实例132 输出ListBox控件中选定内容 209 实例133 ...
  • 实例129 图像登录按钮(ImageButton按钮) 205 实例130 查看商品详细信息(LinkButton控件) 206 5.3 选择类型控件 208 实例131 为ListBox控件动态添加数据 208 实例132 输出ListBox控件中选定内容 209 实例133 ...
  • C++ B-tree :基于B树数据结构,实现命令内存容器模板库。 Colony:无序”bag“型容器,在高度修改情况下,其性能优于标准容器。同时,无论插入还是擦除,其都能始终保持指向未擦除元素永久指针。 dynamic...
  • 人力资源管理软件(完全免费)

    热门讨论 2011-03-08 11:36:20
    解决模糊查询输入只要有字母s报错漏洞(感谢bravelc ) 人力资源管理软件解决人事合同按日期条件检索出错问题(感谢Fantasy Ls ) 2008-04-29 人力资源管理软件修正了一些问题 解决计件工资录入界面部门切换...
  • 千里马酒店前台管理系统V7使用手册

    热门讨论 2011-06-16 14:09:38
    前厅部被喻为酒店“神经中枢”、联系宾客“桥梁和纽”、酒店经营管理“橱窗和门面”。前厅部是酒店营业中心、协调中心、信息中心,在酒店经营中起着销售、沟通、控制、协调服务和辅助决策作用。 V7.2...
  • STM32F10xxx参考手册

    热门讨论 2009-04-13 13:39:08
    11.4.10 相同三角波生成同时触发 147 11.4.11 不同三角波生成同时触发 148 11.5 DAC寄存器 149 11.5.1 DAC控制寄存器(DAC_CR) 149 11.5.2 DAC软件触发寄存器(DAC_SWTRIGR) 151 11.5.3 DAC通道112位右对齐...
  • 精易模块[源码] V5.15

    2015-03-21 22:03:37
    3、新增“类回调_取类地址”类回调(实例)源码来自东灿ECallBack。 4、新增“类回调_释放回调”释放回调子程序地址。 5、新增“系统_调用帮助”调用系统帮助文档。 精易模块 V3.81 what’s new:(20140811) 1...
  • freemarker总结

    2015-01-04 14:22:05
    int:取得数字整数部分,结果符号 例如: ${test?html} ${test?upper_case?html} 结果是:Tom & Jerry TOM & JERRY 1.10 空值处理运算符 FreeMarker对空值处理非常严格,FreeMarker变量必须有值,没有被...
  • S700K提速道岔教学

    2013-01-03 17:53:38
    转辙机开始动作后,原伸出锁闭块应能正常缩入,锁舌在锁闭块作用下应能正常缩入。 8 滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块、操纵板等均应保持润滑,润滑材料应采用规定类型油脂;要避免对滚珠丝杠...

空空如也

空空如也

1 2
收藏数 29
精华内容 11
关键字:

标志带b的车
