1 LVCC V2方案简介

clip_p_w_picpath002
联想虚拟云终端系统是联想集团自主研发的主要面向企事业单位基础架构端到端的云计算解决方案,其对桌面/应用/用户数据进行统一管理、统一存储、统一计算,并向云终端交付Windows虚拟桌面/应用等云计算服务。
1.1方案原理
clip_p_w_picpath003

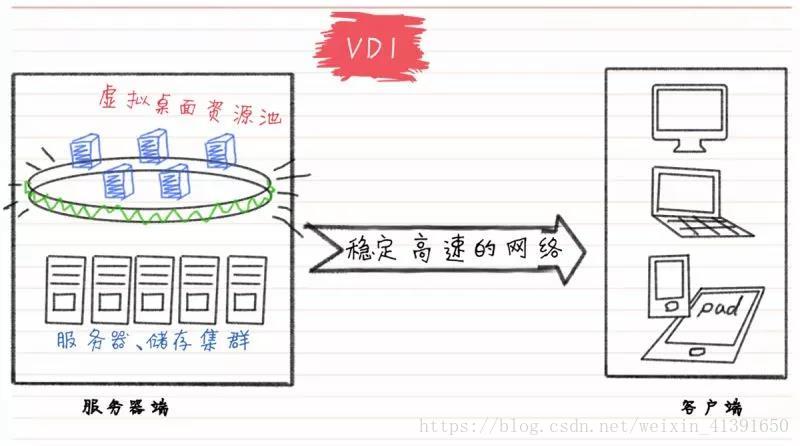

虚拟化技术将OS/APP/用户数据都迁向后台服务器,客户端通过网络将终端操作的鼠标键盘信息输入传向服务器,服务器收到信息后执行应用的界面通过网络传回客户端显示出来,不需要更改后台应用。
另外,传统的PC机终端用户会直接访问企事业单位中用户独有的应用服务器,但是在云终端方案中,云终端不需要直接去访问用户数据中心应用服务器,所有的应用服务器应用都是通过云服务器去获取。
1.2 LVCC V2方案拓扑图
clip_p_w_picpath005
LVCC V2方案支持微软虚机架构的桌面虚拟化方案,同时也支持共享架构的桌面虚拟化方案。目前,桌面虚拟化方案包括两种架构的方案:虚机架构和共享架构。
虚机架构代表每个用户与操作系统进行一一对应,每个用户在使用时独享操作系统。
共享架构代表多个用户对应一个操作系统,许多用户共享同一个操作系统。
因此,LVCC V2可以同时支持微软桌面虚拟化所有架构的方案。根据以上的拓扑图,我们来介绍一下两种架构的组件及组件功能。
1.2.1 虚机架构
虚机架构,包含两种模式:PVD(个人虚拟桌面)模式 和VDP(虚拟桌面池)模式。
? PVD——每个用户关联到一个虚拟机桌面,用户访问时,会登陆到关联的固定的一台虚拟桌面,用户做的任何操作记录和数据记录都会保存。
? VDP——每个用户关联到一个虚拟桌面池,用户访问时,会到桌面池中随机分配一个桌面给用户,用户做的任何操作记录和数据记录不会保存。
虚机架构角色及功能
角色
功能
AD(域)
用户帐户管理、资源管理、权限管理
RDCB(连接中心)
分配用户桌面
RDLS(授权中心)
激活RDSH,以便终端能持续访问
文件服务器
存放终端用户配置文件
RDVH(桌面虚拟化主机)
远程桌面虚拟化主机,角色包括hyper-v,承载客户端虚拟机
联想虚拟云终端管理中心
管理服务器、会话、虚拟机、系统角色、终端
联想云终端
联想自主研发的云计算桌面零终端,分为分体云终端和一体云终端
1.2.2 共享架构
共享架构,包含两种模式:单farm模式和多farm模式。
? 单farm——多台服务器组成一个farm,用户在进行登陆时,在farm中选择一台服务器进行登陆。
? 多farm——每个farm下面含有多台服务器,用户根据不同的应用场景根据farm名称登陆到指定的farm进行使用。
共享架构角色及功能
角色
功能
AD(域)
用户帐户管理、资源管理、权限管理
RDCB(连接中心)
分配用户桌面
RDSH(会话主机)
与RDCB连接,配置访问类型为共享架构,承载终端桌面
RDLS(授权中心)
激活RDSH,以便终端能持续访问
文件服务器
存放终端用户配置文件和相关数据
联想虚拟云终端管理中心
管理服务器、会话、虚拟机、系统角色、终端
联想云终端
联想自主研发的云计算桌面零终端,分为分体云终端和一体云终端
注:在共享架构中,不需要包括RDVH。
