巧用EXCEL制作多簇并列的两层以内堆积柱形图

      EXCEL图表中提供了简单的堆积柱形图,但在实际中经常需要制作多簇并列的堆积柱形图,下面简单介绍一下制作方法:

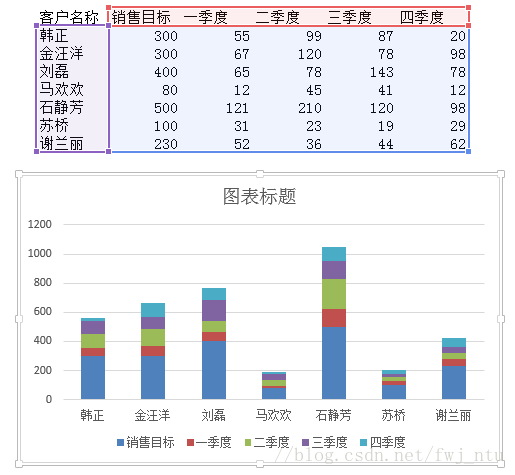

      1.单簇的堆积柱形图:使用EXCEL图表中的堆积柱形图可以直接制作出来,比较简单,下面是制作的样图:

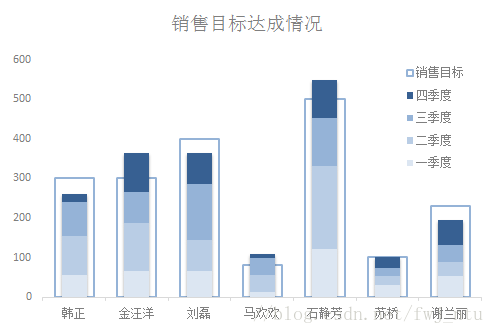

      2. 多簇并列的两层以内堆积柱形图:由于EXCEL图表中没有多簇的堆积图选项,因而无法直接制作,下面介绍一种利用次坐标轴的方法来制作这种图。

制作步聚:

1 分别确定在主次坐标轴上的数据源,主坐标轴制作堆积后较高的图,为堆积的两个系列的和,需要先将堆积的两个系列求和得到较高柱形的数据源,作为主坐标轴的数据源;次坐标轴数据源选择在堆积图中处于下部的数据区域或定义的名称。

2 插入图表,制作簇状柱形图:添加数据源将主坐标轴的数据源和次坐标轴的各个数据源依次添加,形成直方图。

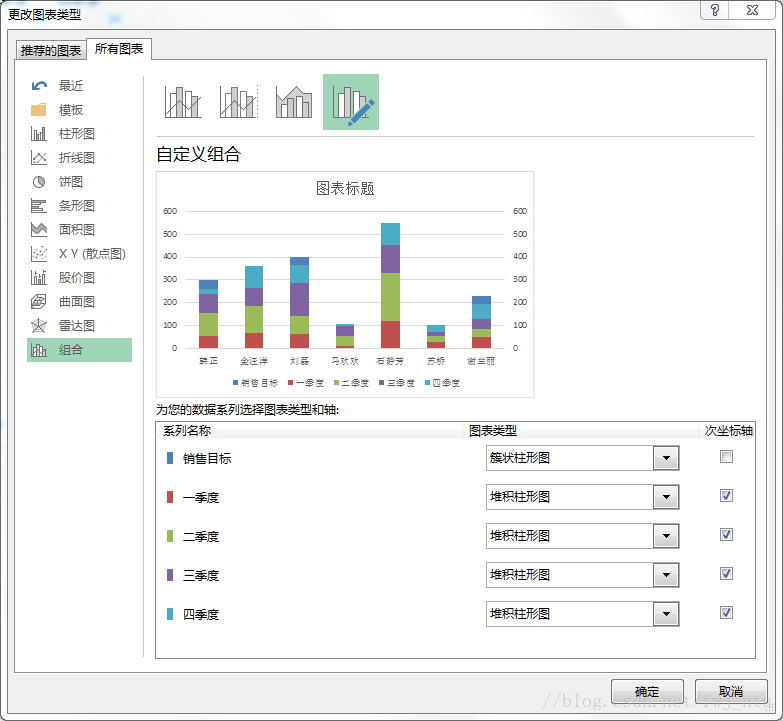

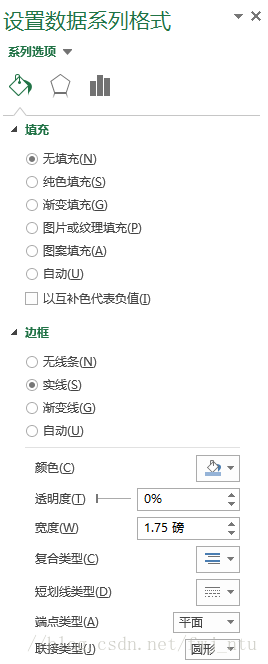

3 依次选择次坐标轴的数据系列,在数据系列格式将坐标轴改为次坐标轴。

4)调整主、次坐标轴各系列的顺序,以满足实际需要。

5 清除次坐标轴。
