  • FPGA使用ROM存放波形,通过DAC芯片完成...波形发生是一种数据信号发生调试硬件,常常需要加入一些信号,以观察电路工作是否正常。加入的信号 有:正弦、三角、方和任意波形等。这里我们采用如下方案:

    FPGA使用ROM存放波形,通过DAC芯片完成特定频率波形
    硬件新手
    1.利用 Matlab,生成分别对正弦波、三角波、 方波进行 256 个采样点的.coe 文件。
    2.进行 ROM 地址译码的设计,实现可调频率、相位、幅值。
    3.利用 DAC 生成波形。
    4.进行时序仿真。
    5.下载用示波器验证。

    1.利用 DAC 实现的数字式波形合成器
    波形发生器是一种数据信号发生器,在调试硬件时,常常需要加入一些信号,以观察电路工作是否正常。加入的信号
    有:正弦波、三角波、方波和任意波形等。这里我们采用如下方案:
    a.将所需标准信号存在 ROM 中, 当需要信号时,FPGA 利用地址译码器从 ROM 中读取信号。
    b.通过调节地址译码器的参数,来实现频率、相位的调整;通过改变增益系数,来实现幅值调整的目的。
    d.然后经过 DAC 芯片转换,得到我们所需要的信号。
    具体设计方案如图
    在这里插入图片描述


    clear

    clc

    n = 0:255 ;

    yn = sin(2*pi/256*n) ;



    yn = round((yn+1)*127);



    plot(n,yn);

    fid = fopen('./Sin_Wave_Rom.coe','wt');

    fprintf(fid,'memory_initialization_radix = 10;\nmemory_initialization_vector = ');



    for i = 1 : 256

        if mod(i-1,8) == 0

            fprintf(fid,'\n');

        end

        fprintf(fid,'%4d,',yn(i));

    end

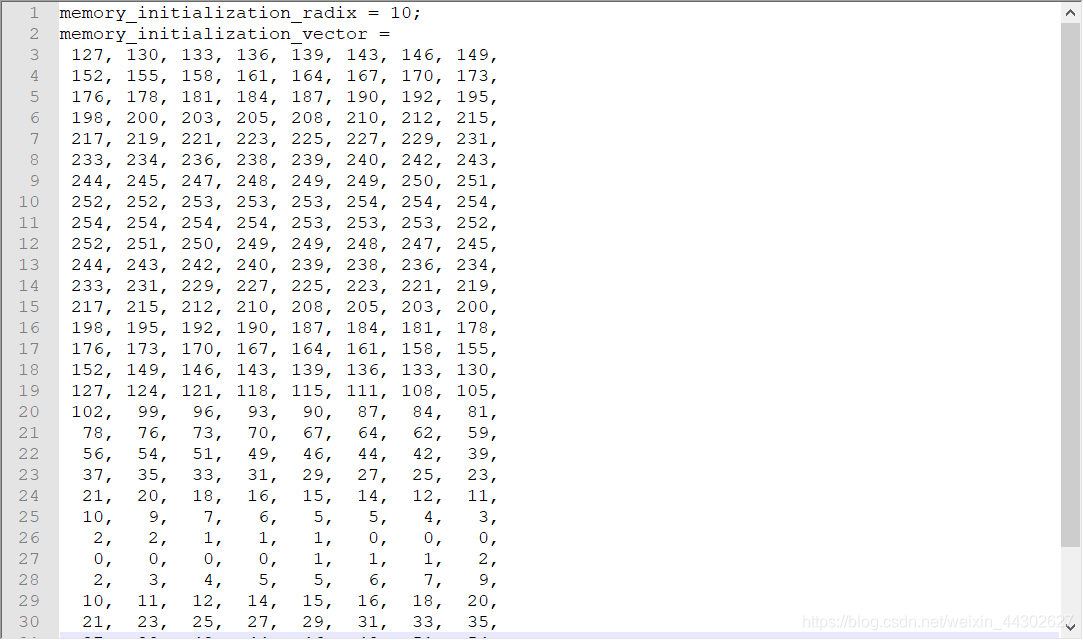

    在这里插入图片描述

    在这里插入图片描述
    coe文件格式
    memory_initialization_radix = 10 :10进制
    nmemory_initializatio在这里插初始化ROM中的数据
    在这里插入图片描述在这里插入图片描述
    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201109191608885.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDMwMjYyNw==,size_16,color_FFFFFF,t_70#pic_center
    3.DAC 地址译码设计
    在产生波形的过程中,FPGA 读取 ROM 地址中的数据速率决定了波形的周期。 例如,当 FPGA 的主时钟为 50MHz(所对应周期为20ns),在每个时钟上升沿读取完地址 0-255 这 256 个地址的数据后输出一个完整的正弦波,即经过了一个正弦波周期,此时波形周期为20ns×256=5120ns。如果每 2 个上升沿读取的地址才加 1, 则周期为 40ns×256 = 10240ns 。如果每个上升沿读取的地址加2, 则周期为 40ns*128= 2560ns。因此通过这种改变方法可以改变输出波形的周期。
    读取 ROM 地址中的偏移量决定了波形的相位。例如,256 个采样点,偏移量为 128,那么相位为(128/256) *360 为 180度。因此可以通过改变基础偏移量来改变输出波形的相位。
    由此,我们可以设计地址译码器, 利用分频器产生制定频率的时钟,作为地址译码器的时钟,这样便可以实现频率控制

    这段代码的意义是选择初始相位,以及在sin取样256的数值

    `timescale 1ns / 1ps
    module DDS_Addr_Generator(
    input clk_DDS,
    input Rst,
    input [8:0]Phase,
    output [7:0]Addr_Out

        );
    	parameter NWORD=256;
    	parameter Freq=1000;
    	wire [7:0]PWORD=(Phase*NWORD)/360;
    	//=(Phase*NWORD)/360
    	wire clk_out;
    	reg  [7:0]Addr_Cnt=0;
    	reg [30:0]FWORD=100000000/(Freq*256);
    	Clk_Division_0 Clk_Division0(
    	.clk_100MHz(clk_DDS),
    	.clk_mode(PWORD),
    	.clk_out(clk_out)
    	);
    	always @ (posedge clk_out or negedge Rst)
    	 begin
    	   if(!Rst)
    	      Addr_Cnt <=0;
    	   else
    	      Addr_Cnt <=Addr_Cnt+1;
    	 end
    	 assign Addr_Out = Addr_Cnt+PWORD;
    endmodule


    下面例化sin函数的ROM的ip,ROM与RAM的区别,以及单双端口的区别,可以看下一篇文章。
    1.在左侧中,选择IP Catalog
    在这里插入图片描述
    2.选择Block Memory Generator
    在这里插入图片描述
    3.选择FIFO、ROM、RAM以及单双端口
    在这里插入图片描述
    4.选择coe文件的width以及depth,在matlab量化中最大的数值是255,可以用8bit来表示,量化个数位256
    在这里插入图片描述
    5.选择之后matlab量化的coe文件
    在这里插入图片描述
    同理三角波、 方波也是这样例化,在此不是展开
    DAC芯片DACx311
    在这里插入图片描述
    在这里插入图片描述

    Wave_Mode波形
    1:正弦波
    2:三角波
    3:方波
    下面是整个工程的顶层.v文件

    `timescale 1ns / 1ps
    module Driver_DAC(
    input clk_100MHz,
    input clk_DAC,
    input DAC_En,
    input [1:0]Wave_Mode,
    input [8:0]Phase,
    output reg DAC_Din,
    output reg DAC_Sync
    );
    //8-bit address, corresponding to the data in the ROM
    wire [7:0]Addr_Out;
    wire [7:0]Addr_Out_Sin=(Wave_Mode==1)?Addr_Out:0;
    wire [7:0]Addr_Out_Triangle=(Wave_Mode==2)?Addr_Out:0;
    wire [7:0]Addr_Out_Square=(Wave_Mode==3)?Addr_Out:0;
    //ROM DAC data output
    wire [7:0]DAC_Data_Sin;
    wire [7:0]DAC_Data_Triangle;
    wire [7:0]DAC_Data_Square;
    //DAC dataSEA 开发实验指导书

    reg [7:0]DAC_Data=0;
    //DAC cycle state machine count
    reg [4:0] DAC_Cnt = 5'd0;
    //Combinational logic
    always@(*)
    begin
    case(Wave_Mode)
    1:DAC_Data=DAC_Data_Sin;
    2:DAC_Data=DAC_Data_Triangle;
    3:DAC_Data=DAC_Data_Square;
    default:DAC_Data=DAC_Data_Sin;
    endcase
    end
    //DAC state machine task execution
    always@(posedge clk_DAC)
    begin
    if(DAC_Cnt == 16)
    DAC_Cnt <= 5'd0;
    else
    DAC_Cnt <= DAC_Cnt + 5'd1;
    case(DAC_Cnt)
    5'd0: DAC_Din <= 1'b0;
    5'd1: DAC_Din <= DAC_Data[7];
    5'd2: DAC_Din <= DAC_Data[6];
    5'd3: DAC_Din <= DAC_Data[5];
    5'd4: DAC_Din <= DAC_Data[4];
    5'd5: DAC_Din <= DAC_Data[3];
    5'd6: DAC_Din <= DAC_Data[2];
    5'd7: DAC_Din <= DAC_Data[1];
    5'd8: DAC_Din <= DAC_Data[0];
    5'd9: DAC_Din <= 1'b0;
    5'd10: DAC_Din <= 1'b0;
    5'd11: DAC_Din <= 1'b0;
    5'd12: DAC_Din <= 1'b0;
    5'd13: DAC_Din <= 1'b0;
    5'd14: DAC_Din <= 1'b0;
    5'd15: begin
    DAC_Din <= 1'b0;
    DAC_Sync <= 1'b1;
    end
    5'd16: begin
    DAC_Din <= 1'b0;
    DAC_Sync <= 1'b0;

    end
    endcase
    end
    //Phase accumulator module
    DDS_Addr_Generator DDS_Addr_Generator0 (
    .clk_DDS(clk_100MHz),
    .Rst(DAC_En),
    .Phase(Phase),
    .Addr_Out(Addr_Out)
    );
    //Sine wave waveform data module
    Rom_Sin Sin_Rom(
    .clka(clk_DAC), // input wire clka
    .ena(DAC_En&(Wave_Mode==1)), // input wire ena
    .addra(Addr_Out_Sin), // input wire [7 : 0] addra
    .douta(DAC_Data_Sin) // output wire [7 : 0] douta
    );
    //Square wave waveform data module
    Rom_Square Square_Rom(
    .clka(clk_DAC), // input wire clka
    .ena(DAC_En&(Wave_Mode==3)), // input wire ena
    .addra(Addr_Out_Square), // input wire [7 : 0] addra
    .douta(DAC_Data_Square) // output wire [7 : 0] douta
    );
    //Triangle wave waveform data module
    Rom_Triangle Triangle_Rom(
    .clka(clk_DAC), // input wire clka
    .ena(DAC_En&(Wave_Mode==2)), // input wire ena
    .addra(Addr_Out_Triangle), // input wire [7 : 0] addra
    .douta(DAC_Data_Triangle) // output wire [7 : 0] douta
    );
    endmodule
