    实验环境的搭建


    基础知识

    • MAC地址表:

    (1)静态MAC地址表:管理员手工配置生成的,永不老化;

    配置:

       mac-address static 0002-03AD-9876G0/0/3 vlan 1
       //在系统视图下配置

    (2)动态MAC地址表:设备每收到了一个数据帧以后,就会将源MAC地址和对应的端口映射加入到MAC地址表中!

    • 交换机转发行为(根据目的MAC)

    1.转发:将某个接口所收到的数据,从另一个接口转发出去。

    2.泛洪:将某个接口所收到的数据,从其他所有的接口转发出去。(未知的单播帧,组播帧,播帧)

    3.丢弃:将某个接口收到的数据,直接丢弃。

    丢弃条件:

    更多相关内容
  • 交换机MAC地址学习

    千次阅读 2022-04-18 16:58:17
    首先我们要了解交换机mac地址是怎么学习的之前要了解一下交换机是如何工作的。 参考模型 交换机工作在OSI模型的第二层,也就是数据链路层,数据链路层传输的数据叫数据帧。数据链路层使用的封装一般使用以太网...

    首先我们要了解交换机mac地址是怎么学习的之前要了解一下交换机是如何工作的。

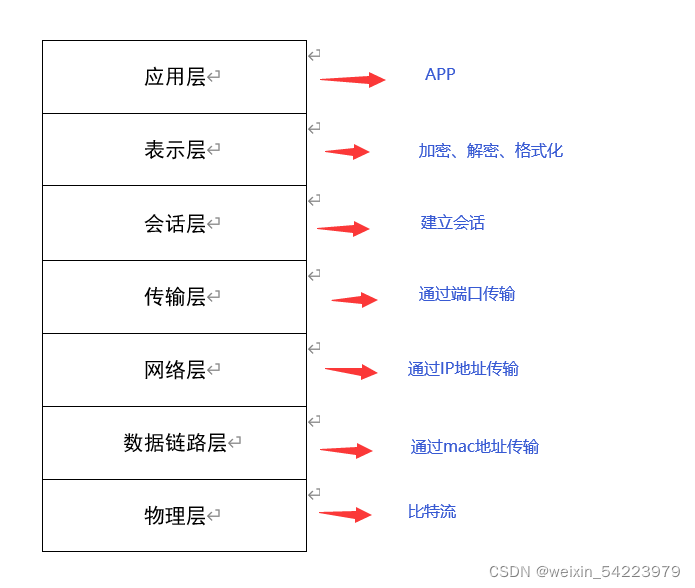

    参考模型

     交换机工作在OSI模型的第二层,也就是数据链路层,数据链路层传输的数据叫数据帧。数据链路层使用的封装一般使用以太网进行封装,也就是Ethernet Ⅱ 以太帧。

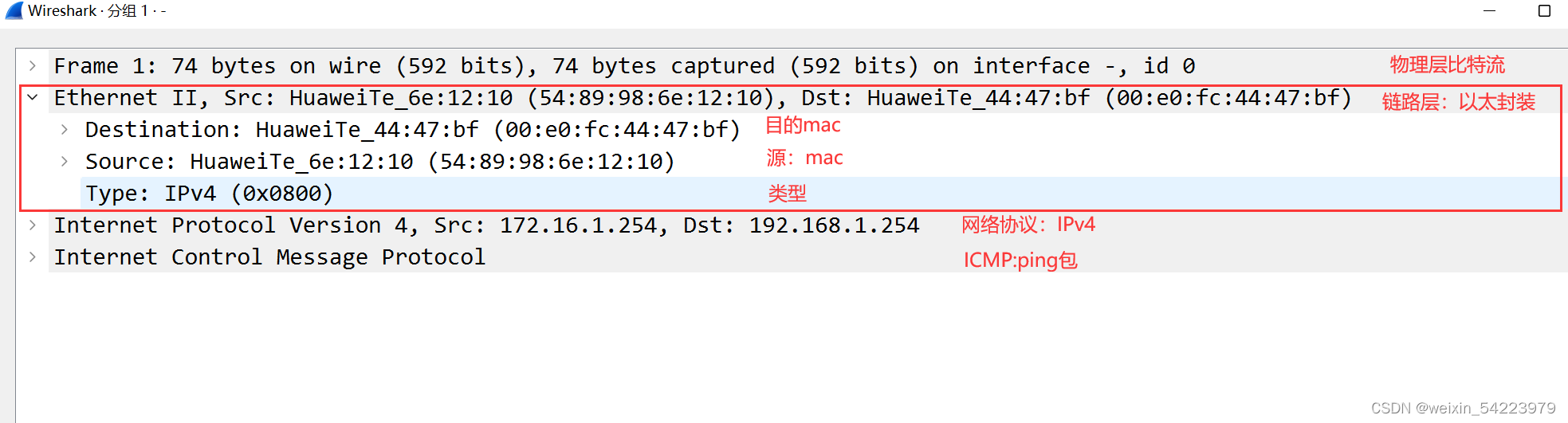

    这里随便抓个包演示一下

    由于交换机工作在数据链路层,也就是说交换机收到一个报文他只会解封装到数据链路层,以太,然后在根据目的mac地址来对数据帧进行传输。

    当交换机从接口收到一个报文后,解封装,然后将源mac记录在mac地址表,记录这个mac地址来源于哪个接口,当接口为down状态或超过老化时间,交换机会将来源于该接口的mac地址删除,这里后面我会实验演示。

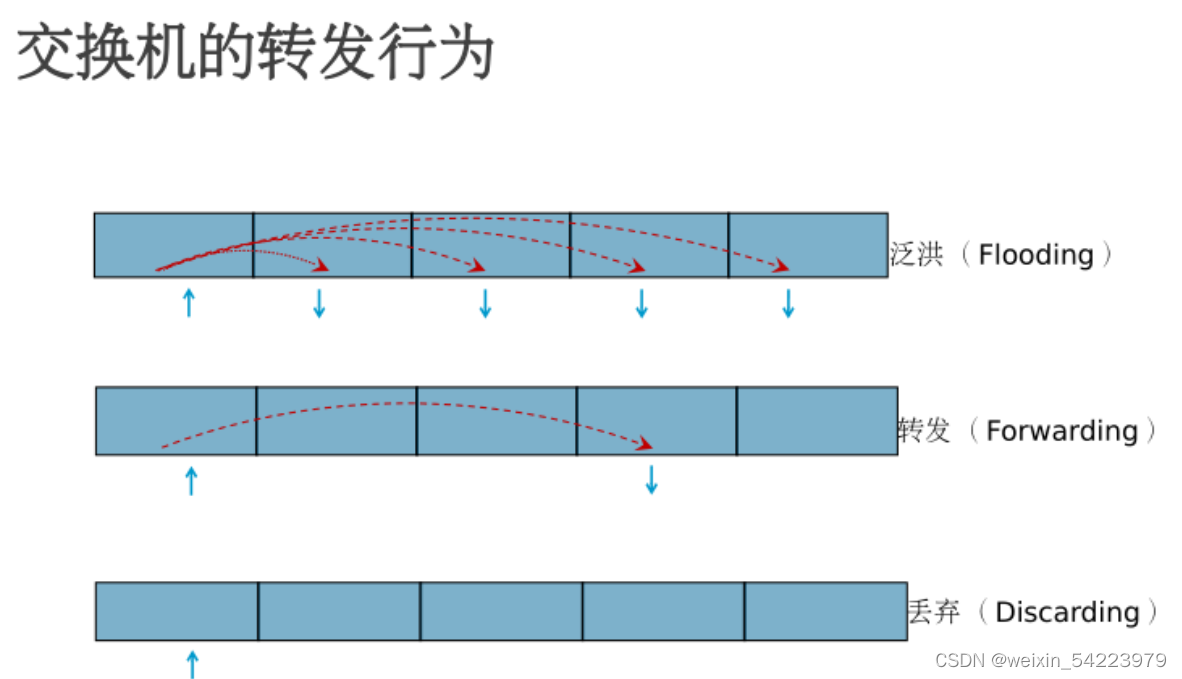

    1.泛洪:收到目的mac地址为ff:ff:ff:ff:ff:ff,向同一广播域的接口复制转发(一对所有)

    抓包演示

    2.转发:从一个接口接收到数据帧后,查看mac地址表,存在目的mac地址,然后一对一接口转发(一对一)

    3.丢弃:从一个接口接收到数据帧后,mac地址表不存在对应mac地址或数据帧不合法,丢弃

    有了以上基础,我们就可以实战演示一下交换机的mac地址表是怎么生成的,以及如何转发数据帧。

    以下实验使用华为模拟器实现,其他模拟器也可以同样验证,原理一样。

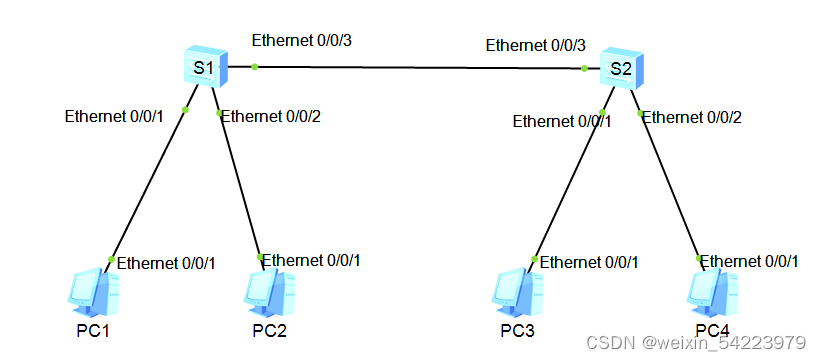

    拓扑图

    步骤一

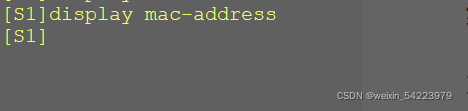

    第一步我们先看看交换机的mac地址表

    <Huawei>system-view
    Enter system view, return user view with Ctrl+Z.
    [Huawei]sysname S1                                  #设置主机名
    [S1]display mac-address                             #查看mac地址表



     我们可以看到初始状态交换机的mac地址表是空的,华为交换机直接不显示,下一步我们看看交换机是如何将mac添加到表上的。

    步骤二

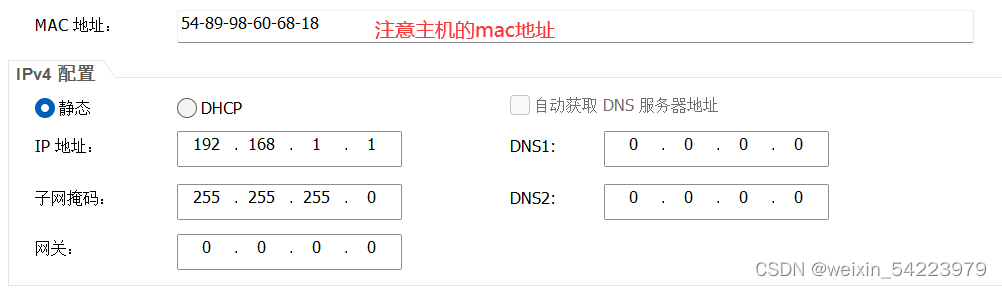

    为PC1添加IP地址,然后发送广播帧。

    由于是二层网络,这里不需要添加网关IP地址。

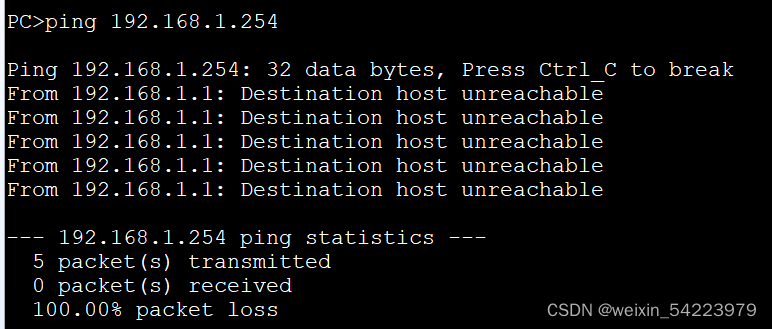

    然后ping一个网络中没有的主机地址,发送广播帧。

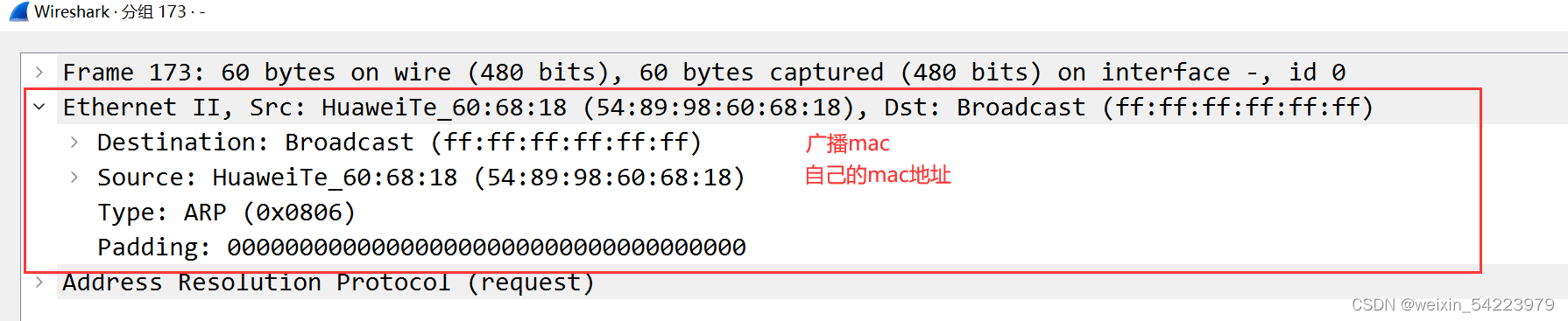

     抓包截取

    PC1尝试广播获取目的IP地址mac。

    步骤三

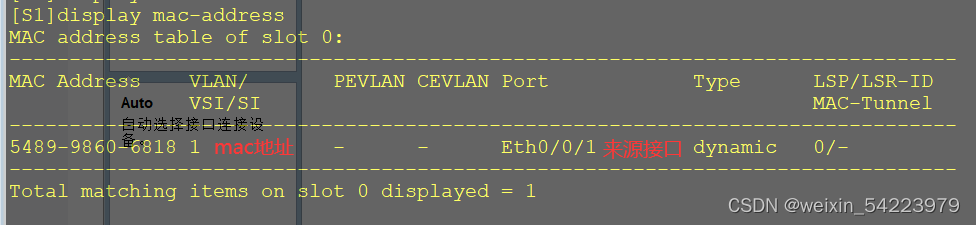

    查看交换机mac地址表

     此时可以看到交换机将PC1的mac地址记录并标明来源的接口。

    总结:也就是说当交换机收到某接口的数据帧时,将该数据帧的源mac地址记录到交换机的mac地址表并标明来源接口,下一次收到数据帧时,并通过mac地址表进行转发。

    扩展:交换机MAC地址绑定(静态)

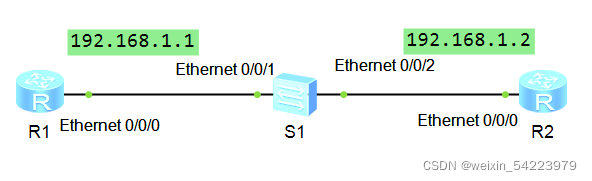

    拓扑图

     R1

    [Huawei]sysname R1
    [R1]interface Ethernet0/0/0
    [R1-Ethernet0/0/0]ip address 192.168.1.1 24
    [R1-Ethernet0/0/0]mac-address 1-1-1          #更改mac地址

    R2

    [Huawei]sysname R2
    [R2]interface Ethernet0/0/0
    [R2-Ethernet0/0/0]ip address 192.168.1.2 24
    [R2-Ethernet0/0/0]mac-address 2-2-2          #更改mac地址

    S1

    [S1]mac-address static 1-1-1 Ethernet 0/0/1 vlan 1     #静态mac绑定
    [S1]mac-address static 2-2-2 Ethernet 0/0/2 vlan 1     #静态mac绑定
    [S1]interface Ethernet0/0/1
    [S1-Ethernet0/0/1]port link-type access
    [S1-Ethernet0/0/1]q
    [S1]interface Ethernet0/0/2
    [S1-Ethernet0/0/2]port link-type access
    [S1-Ethernet0/0/2]q

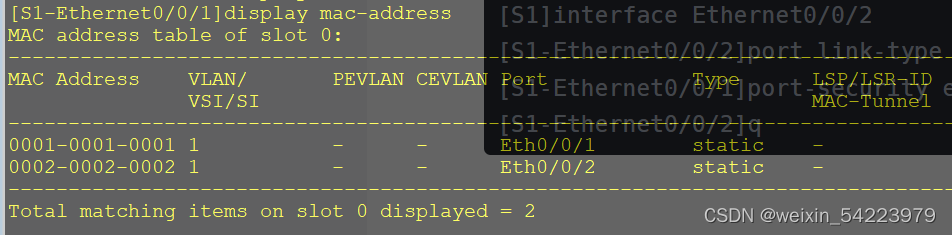

    查看交换机MAC地址表

    END

    展开全文
  • 1、掌握中兴二层交换机学习MAC地址过程和MAC地址表老化时间的设置。 二、实验内容 1、通过对中兴二层交换机2850的MAC地址表的查看和老化时间的修改,加深对二层交换机MAC地址表的建立过程和MAC地址表老化时间的...

    中兴二层交换机的MAC地址学习

    一、实验目的

    1、掌握中兴二层交换机学习MAC地址的过程和MAC地址表老化时间的设置。

    二、实验内容

    1、通过对中兴二层交换机2850的MAC地址表的查看和老化时间的修改,加深对二层交换机MAC地址表的建立过程和MAC地址表老化时间的理解。

    三、实验过程

    1、实验任务说明

    如下图所示,将一台中兴2850交换机port4口和一个路由器的以太网接口相连,并使用一台电脑打开超级终端软件,通过九针串口线连接到一台2850交换机的console口,完成二层交换机的MAC地址表查看和MAC地址表老化时间设置的操作。

    在这里插入图片描述
    2、业务配置流程图

    在这里插入图片描述
    3、实验配置过程

    在这里插入图片描述
    在这里插入图片描述
    四、实验查看及验证

    1、MAC地址表的建立查看。配置模式下,输入sh fdb detail命令查看MAC地址表的内容。

    在这里插入图片描述
    2、在配置模式下,输入sh fdb agingtime查看当前定义的老化时间。

    在这里插入图片描述
    3、在二层交换机的配置模式下,输入set fdb agingtime 30将老化时间修改为30秒,输入show fdb detail进行MAC地址表老化时间的验证。

    在这里插入图片描述
    五、实验思考与总结

    1、通过这次实验,我掌握了中兴二层交换机的学习MAC地址的过程和MAC地址表老化时间的设置。老化时间是由于考虑到电脑设备的更换影响到主机mac地址的变换,所以高速缓存表的清空是由于有老化时间,但是我们可以自己设置交换机的老化时间。

    展开全文
  • arp协议,交换机地址学习机制,交换机mac地址转发原理。
  • 1.它收到一个帧的时候,先检查源MAC地址,看看自己维护的一个地址表中有没有这个地址。如果有,则2;...交换机的工作原理中,交换机之间的MAC地址学习室通过端口泛洪的方式举例:你想要让我找到他,我又不知...
    1.它收到一个帧的时候,先检查源MAC地址,看看自己维护的一个地址表中有没有这个地址。如果有,则2;如果没有,则将这个MAC地址、进入的端口、进入的时间放入这个表中;
    2.检查目的MAC地址,然后到该表中查找,如果有匹配项,则按照表项中的端口号进行转发;如果没有,则转发到除进口之外的其他所有端口。


    交换机的工作原理中,交换机之间的MAC地址学习室通过端口泛洪的方式
    举例:你想要让我找到他,我又不知道他是谁,我就运用我所有的关系去一个一个问,总有一个是对的,并且把他记住,这样你以后问我我就知道了


    交换机是能自学pc的mac地址的没错,局域网有广播问题,说下我的理解:
    既然是局域网,就会接好多pc,如果少量pc,就可以不考虑广播风暴,但是当上百台pc就应该考虑了。如果不划分vlan,其中一台pc-1发信,另外所有pc都会收到信息,有时可能pc-1只想给pc-2发信,这样,对于不是pc-2的机器来说,就是产生广播了。


    广播风暴与VLAN有什么关系? VLAN不是为了防广播风暴的。是为了更加有效的管理网络,使用IP的。 一个交换机不是只能学习一个MAC。 广播风暴是指网络环路了。两者之间根本风马牛不相及。

    追问

    Google一下“vlan 广播风暴”,看到不少“利用Vlan控制与隔离广播风暴”之类的题目。

    再查一下百科,环路问题只是广播风暴的其中一种表现,除此之外还有不少其他现象也叫广播风暴
    回答
    你好好学习下网络基础东西吧。 基本上还是环路或者病毒之类的问题,要不就是端口坏了,无法投递数据。 一个交换机端口并不是只对应一个MAC的。所以在交换下面再接交换机接几十台电脑还可以用。 VLAN是虚拟局域网,这个技术主要是为了解决IP地址不够用,方便管理。  GOOGLE的东西说的没错。但是你还是没了解网络运行的原理。等你仔细看过基础的网络知识,弄懂以后就知道了。 不是三两句能表述清楚的。
