    Verilog对电路功能的描述有三种方式:结构化描述、数据流描述、行为级描述。三种描述方式抽象级别不同,各有优缺点,相辅相成,需要配合使用。

    目录

    一、结构化描述

    1、概念

    2、特点

    3、示例

    真值表:

    电路抽象:

    实现代码:

    测试文件:

    仿真结果:

    实现电路:

    二、数据流描述

    1、概念

    2、特点

    3、示例

    实现代码:

    实现电路:

    三、行为级描述

    1、概念

    2、特点

    3、示例

    实现代码:

    电路实现:

    四、参考文献


    一、结构化描述

    1、概念

    结构化描述的抽象级别最低,是最接近实际硬件结构的描述方式。

    2、特点

    • 直接采用结构化描述语句描述,需要描述实现功能所需数字电路的逻辑关系,及其复杂;
    • 结构化描述语句常用于层次化模块间的调用、以及ip核的例化等;

    3、示例

    为简单起见,以3人投票表决器为例,按照结构化描述方式实现功能:

    真值表:

    3人投票表决器,只有2人及两人以上同一,输出才为1

    ABCO
    0000
    0010
    0100
    0111
    1000
    1011
    1101
    1111











    电路抽象:

    要按照结构化描述来实现这一功能,首先应进行电路抽象。即先抽象出用何种电路实现这一功能,才能进行随后的描述。

    经过卡诺图化简,拟采用与、非组合逻辑实现这一功能,即:

    O = AB+AC+BC

    实现代码:

    `timescale 1ns / 1ps
    //
    // Company:
    // Engineer: CLL guoliang
    //
    // Create Date: 2020/04/22 17:41:37
    // Additional Comments:
    //
    //


    module vote1(
        input A,
        input B,
        input C,
        output O
        );
    // mid signal
    wire midAB;
    wire midAC;
    wire midBC;

    // vote
    AND2 m0(.O(midAB),.I0(A),.I1(B));
    AND2 m1(.O(midAC),.I0(A),.I1(C));
    AND2 m2(.O(midBC),.I0(C),.I1(B));

    OR3 m3(.O(O),.I0(midAB),.I1(midBC),.I2(midAC));

    endmodule


    测试文件:

    `timescale 1ns / 1ps
    //
    // Company:
    // Engineer: CLL guoliang
    //
    // Create Date: 2020/04/22 17:53:51
    //
    //


    module vote(

        );
    wire A;
    wire B;
    wire C;
    reg [2:0]cnt;
    wire O;
    // 激励设置
    initial
    begin
        cnt = 3'b000;
        repeat(10) #10 cnt = cnt+3'b1;
    end
    assign {C,B,A} = cnt;

    //实例化
    vote1 minst(
        .A(A),
        .B(B),
        .C(C),
        .O(O)
    );
    endmodule

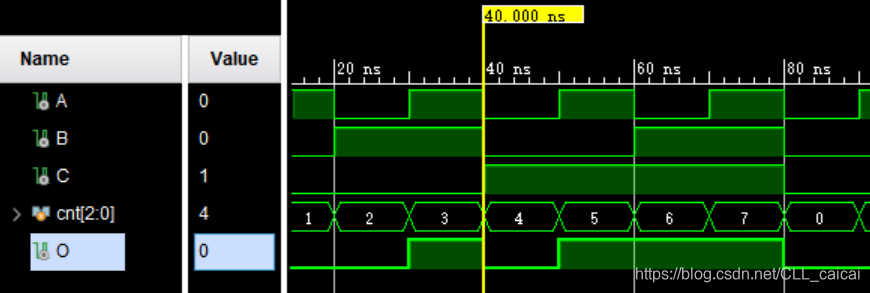

    仿真结果:

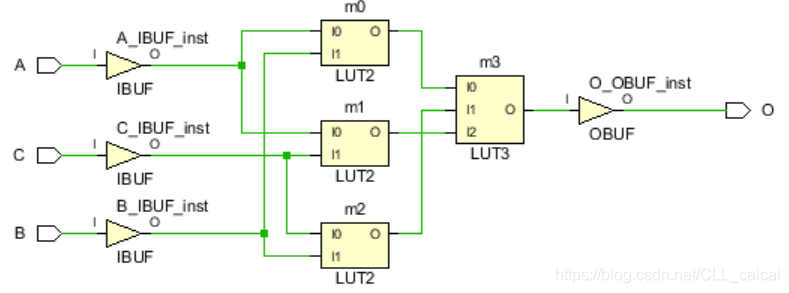

    实现电路:

    可以看出,功能的电路实现与设计符合;

    二、数据流描述

    1、概念

    数据流描述抽象级别较高,不再需要清晰的刻画具体的数字电路,而比较直观的表达底层逻辑。其又称为寄存器传输级(RTL)描述。

    2、特点

    • 从数据的变换和传送角度描述模块
    • 抽象级别适中,即显示的表达了模块的行为,又隐式的刻画了模块的电路结构;

    3、示例

    同样以3人投票表决器为例,按照数据流描述方式实现功能:

    实现代码:

    `timescale 1ns / 1ps
    //
    // Company:
    // Engineer: CLL

    // //


    module vote2(
        input A,
        input B,
        input C,
        output O
        );

    // vote
    assign O = A&B | A&C | B&C;
    endmodule

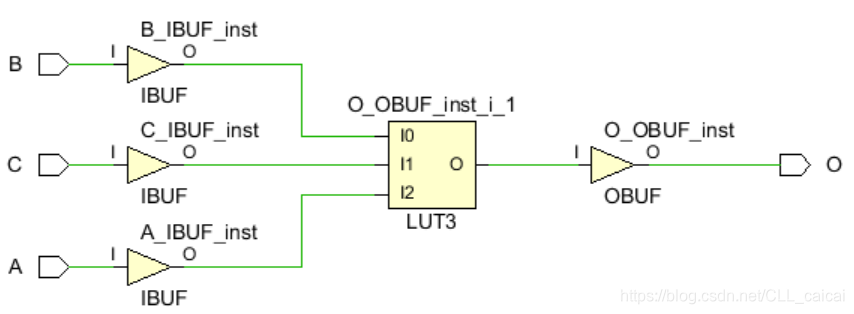

    实现电路:

    三、行为级描述

    1、概念

    行为级描述抽象级别最高,概括能力最强。

    2、特点

    • 概括能力及强,不关注电路实现,只描述数据逻辑。
    • 抽象级别高,综合效率低,电路可控性差;

    3、示例

    同样以3人投票表决器为例,按照数据流描述方式实现功能:

    实现代码:

    `timescale 1ns / 1ps
    //
    // Company:
    // Engineer:
    //
    // Create Date: 2020/04/22 18:25:40
    // Design Name:
    // Module Name: vote3
    // Project Name:
    // Target Devices:
    // Tool Versions:
    // Description:
    //
    // Dependencies:
    //
    // Revision:
    // Revision 0.01 - File Created
    // Additional Comments:
    //
    //


    module vote3(
        input A,
        input B,
        input C,
        output reg O
        );

    // vote
    always@(*)
    begin
        case({A,B,C})
        3'b000:begin
            O = 1'b0;
        end
        3'b001:begin
            O = 1'b0;
        end
        3'b010:begin
            O = 1'b1;
        end
        3'b011:begin
            O = 1'b1;
        end
        3'b100:begin
            O = 1'b0;
        end
        3'b101:begin
            O = 1'b1;
        end
        3'b110:begin
            O = 1'b1;
        end
        3'b111:begin
            O = 1'b1;
        end
        default:begin
            O = 1'b0;
        end
        endcase
    end
    endmodule


    电路实现:

    四、参考文献

    《FPGA之道》

    展开全文
