    op放大电路很神奇,神奇之处它可以将一毛变成100,但它也有很多问题,比如

    1.模拟电路图和实际电路图的区别(如何你按照模拟电路图电路估计会炸!

     2. 怎么理解那些复杂的公式(看一遍,忘一遍,一直看一直忘

     3.放大器的分类和放大器的参数设计(电阻,电容,看的头都大了!

    以下是根据以上问题参考书籍和最近实际操作遇到的问题写的总结:

    (1).之前就一直被书上实验电路骗过,其实书上画的只是让人方便理解,可是放在实际电路中就会出现各种问题。

                                                                                                图1

    书上实际电路如图1所示,上学的时候根本不知道怎么接线,实际上它也没画电源部分,造成电源不能正常的运行,实际电路应该如图2所示

                                                                                              图2

    实际电路主要有:

    1. 旁路电容C1,C2;
    2. 相位补偿C3(相位补偿保证op放大器的速度和稳定性)
    3. 接地集中一点;

    按照实际电路的连接才能实现放大具体功能。

    (2)虚拟短路

                                                                                        图3 反相运放电路

    虚拟短路是op放大器最重要的性质,其实看了图3我才真正理解虚短是怎么回事,当你知道内部还藏着一个电阻的时候那你就知道为什么p点电压为0。具体我是这样分析的,假设我们输入+10V的电压Vs,通过Rs的时候遇到了负号,导致电压输出为负,输出Vo通过Rf将p点电压直接拉低为0,造成一种虚短的现象。那么它的放大倍数怎么计算,其实它们的关系可以看成一个杠杆,如图4所示。

    把p点看成一个支点,力的方向相反,计算公式就是

    Anf=Vo/Vs=-Rf/Rs

    简单的理解,你需要一点智慧让1毛变成100,是不是,哈哈哈!



    (3)运放电路的使用分类:

    1.正向放大器

    2.电压输出器

    3.差分放大器

    4.比较器

    如图5是正向放大器

                                                                                      图5正相放大器

    图5是我觉得比较重要的一张图,从三个方向进行分析。第一,怎么知道它是正相放大器,辨别方法就是看输出电压和输入电压方向,一样为正,相反为负。第二放大倍数的计算,同样的利用杠杆原理,只不过这次力的方向都是向上,Vo/Vs=Rs+Rf/Rs,当然这里面有个彩蛋,当Rs为无穷大时,Vo/Vs=1,就变成一个跟随器,是不是很神奇,ermeizei!  第三也是我觉得是在设计电路对我比较有用的,参数设计,先看R1,它的作用是将输入电压控制到7.5V,Vr可变范围不会变大,从而保持精度。R2,当Vs短路,或者大信号时起保护作用。另外,R2=Rs*Rf/(Rs+Rf),同样这么做是为了保护电路。



    大致总结就这些,洗洗睡了!





















    展开全文
  • 模拟电路部分 对放大器的学习非常好的书!
  • OP放大器的特征是根据周围的反馈元件实现任意特性的模拟电路。  下图所示的负增益A取决于电阻R1和R2的比率。在极常用的电路中称为反相放大电路。这种电路中R1和R2的值怎样为最好,重要的是R1和Rg的比率,但实际的...
  • 电路的功能模拟电压的测量,频率在100KHZ以下时可以使用数字万用表的交流电压档测量,但多数采用电平测量仪或毫伏级电压计。
  • 常用OP放大器引脚图及特性总结.pdfpdf,常用OP放大器引脚图及特性总结.pdf
  • 下面举几个实际应用中不能作为理想的OP放大器处理的例子 放大倍数在1000倍以上 信号电平在10mV以下 当输入端口间连接10K欧以下的电阻时 对象是频率信号高于数十千赫时 上升速度必须很高 希望大电流、大振幅...

    下面举几个实际应用中不能作为理想的OP放大器处理的例子

    1. 放大倍数在1000倍以上
    2. 信号电平在10mV以下
    3. 当输入端口间连接10K欧以下的电阻时
    4. 对象是频率信号高于数十千赫时
    5. 上升速度必须很高
    6. 希望大电流、大振幅的输出

    1和2的问题本质上不是放大倍数而是OP放大器的偏置和偏差。因此,放大倍数的真正界限不是由放大倍数决定的,而是由该放大器如何稳定、低噪声(也就是说由输入换算的来自零点的误差和噪声)决定的。

    3的问题如下:输入电阻并联接地变小了,不能作为理想运放去对待

    4的问题如图:从fo这个频率开始网上,频率每上升一位数,放大倍数以十分之一的比例下降。

    5的问题:普通的OP放大器有不同的性质,输出不能迅速地上升,通用的OP放大器每1us最大0.3-0.5V

    6的问题:输出振幅收到电源电压的影响,输出电流大致为10mA,这个是单片OP电路,如果有外部电路的支持或者使用大输出用OP放大器。扩大到数A数百V也不是问题

    非理想OP的使用方法:

    放大倍数有限时:



     回路增益的效果:



    转载于:https://www.cnblogs.com/Luthais/p/10301976.html

    展开全文
  • 振荡电路的设计与应用 与 OP放大器 不错的电子设计类丛书
  • 图解实用电子技术丛书_OP放大器应用技巧100例
  • 放大电路和bom表原理图文件
  • OP放大电路设计-冈村迪夫,
  • 文件中例举了常用的运算放大器,并简要注明了各个运算放大器的特性参数及生产厂商。
  • OP放大器电路设计

    2011-11-18 16:21:55
    运算放大器使用指南,分为5个阶段:简单放大器,运算电路,信号变送电路,整形和信号发生电路,电源电路。
  • op放大电路设计(经典)-------设计放大器电路必备神器
  • 这是一种适合电桥传感器使用的驱动、检测电路。采用恒定电压驱动、电压为正负2.5V,如必用产生基准电压的IC,也可以用正负5V或正负10V。
  • 01—产生偏置的原因当OP运算放大器的输入信号为零时,输出也完全为零就是理想的,但是,实际的放大器一定会产生一定误差,输入为零时,输出出现的电压称为输出的偏置电压。偏置电压随着温度、时间一...

    01

    产生偏置的原因

    当OP运算放大器的输入信号为零时,输出也完全为零就是理想的,但是,实际的放大器一定会产生一定误差,输入为零时,输出出现的电压称为输出的偏置电压。偏置电压随着温度、时间一起变化的情况称为零点漂移。这是表现OP放大器特性的重要特性。

    那么出现偏置电压的机制是什么呢?如下图OP放大器的入口的性质,OP放大器的第一级基本如图所示,即为使用晶体管或FET的差动放大器,差动放大器的电路左半部和右半部是对称的。例如  的温度系数和  的温度系数相等的话,温度引起的结果就互相抵消,不会在输出中表现出来,不仅如此,左右两侧产生影响的变化也相互抵消,在电源电压的变化方面就很强

    即使本来左右两边用的是同样的晶体管,也不一定所有的特性都一样,如果代入相似的Tr1、Tr2,根据特性相差的多少,就会剩下不能完全删去的部分。用个别的晶体管和芯片制作时,应尽量从数量众多的元件中找出特性一致的,使两个晶体管的温度系数相同在一起封装到同一个金属壳中。

    差动放大器产生偏置的原因是Tr1和Tr2之间存在虽然很小,但是毕竟不同的差异,即使使用IC使左右相同,也仍会出现温度不同,Tr1和Tr2的电流放大倍数的细微不同,   的极小差被放大并出现在输出中的现象,这些称谓来自零点的误差,即偏置。

    2、偏置电压和电流偏置

    1)、   的差异造成偏置电压  2)电流放大倍数的不同即   的差,进而产生偏置电流

    3、偏置电压的性质

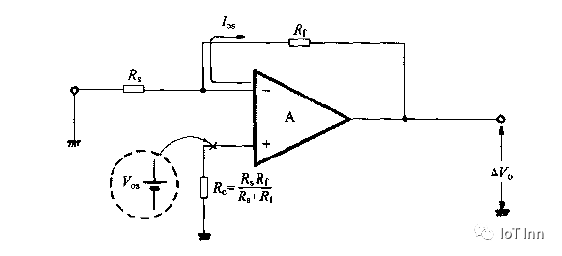

    OP放大器的输出中有多少偏置电压产生呢,用下面的式子计算:



    4、偏置电流的性质

    在第一点的图中,两个个晶体管的输出平衡,如果所需要的基极电流   不同,尽管很小,也有影响会在输出中表现出来,称为偏置,导致整个原因的偏流的差

      称为偏置电流 。由偏置电压和偏置电流结合可得:

       这里选择

     所以综合可得:

    02


    降低偏置和漂移的方法

    1)、加入Rc,由上面推到的输出偏置可以得出当Rc=0时和Rc=Rs//Rf时,由Rc带来的输出偏置电压的改善量为:   ,这种方法作为高Rf使用了偏流较大的OP放大器之类的条件时,才会有很大的效果,在相反的条件下,Rc什么作用都不起,在这种情况下,最好省略Rc,相应的减少零件,电路才更可靠。

    2)、尽可能使用小负载,即使温度系数相同的OP放大器,从室温到运转温度的差越大,通断引入后的漂移就越大。另外,输出和负载一旦变化,就会引起温度的变化,成为温漂的原因。对于FET输入型的OP放大器而言,其输入电流不是双极晶体管的情况下,基极偏压所需要的电流的主要成分是栅极和保护电路的中继造成的漏电流

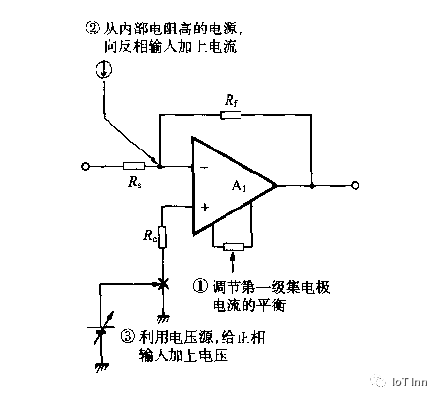

    3)、零点调节的三种方法

    03


    OP放大器的噪声

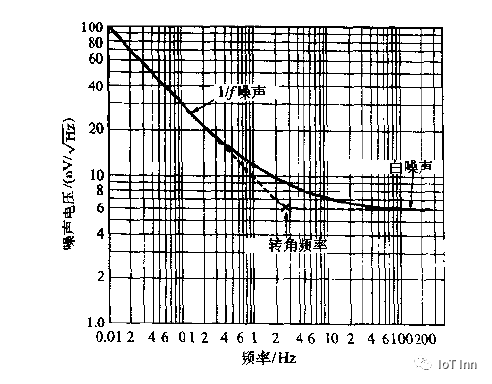

    主要有三种噪声:热噪声,散粒噪声,接触噪声,在表示噪声时,用噪声的概率分布来表示,横轴取频率,纵轴取噪声大小,也就是,如果知道什么频率出现什么噪声,就能正确的估计出噪声的影响。表示噪声大小的纵轴常见

    减小内部噪声的方法:

    1、减小信号源内阻

    2、电路的相应带宽设置为必须的最小限度

    3、使用1/f噪声的转角频率低,低噪声的OP放大器

    4、减小电阻器等OP放大器以外的零件 发出的噪声

    5、研究系统整体的噪声和放大倍数的分配

    03


    三极管的正向偏置和反向偏置

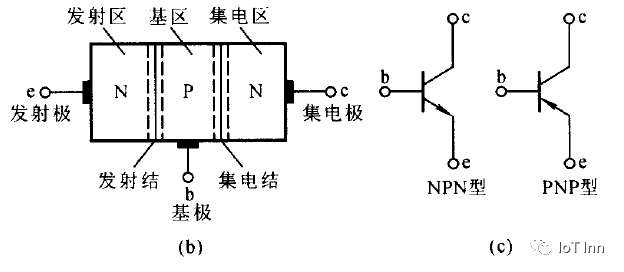

    反向偏置就是在两个电极之间施加的电压极性与PN接的极性相反,同理如果极性相同,那么就是正向偏置。比如在BE之间加入一个正向电压,恰好与PN接极性相同,那么就是正向偏置,比如集电极加入反向偏置,就是在CB之间加入一个电压的极性与CB之间的PN结极性相反

    放大电路交流通路和直流通路

    交流通路等效:1、电容视为短路 2、直流电源视为短路

    直流通路等效:1、电容视为开路 2、电感视为短路 3、信号源视为短路

    三极管输入回路与输出回路以发射极为公共端组成的放大电路为共射放大电路。回路主要看放大电路的交流通路的输入与输出回路。
