  • 1.拓扑图如下 RTB配置dhcp服务器 [RTB]dhcp enable [RTB]dhcp server ip-pool 1 ...[RTB-dhcp-pool-1]network 10.1.1.0 24 ...//默认路由优先级为70 转载于:https://www.cnblogs.com/akiz/p/11144566.html

    1.拓扑图如下

    1. RTB配置dhcp服务器
      [RTB]dhcp enable
      [RTB]dhcp server ip-pool 1
      [RTB-dhcp-pool-1]network 10.1.1.0 24
      [RTB-dhcp-pool-1]gateway-list 10.1.1.1
      2.RTA的ip地址使用dhcp动态获取
      [RTA-GigabitEthernet0/0]ip address dhcp-alloc
      [RTA]display interface brief
      Brief information on interfaces in route mode:
      Link: ADM - administratively down; Stby - standby
      Protocol: (s) - spoofing
      Interface Link Protocol Primary IP Description
      GE0/0 UP UP 10.1.1.2
      GE0/1 DOWN DOWN --
      GE0/2 DOWN DOWN --
      GE5/0 DOWN DOWN --
      GE5/1 DOWN DOWN --
      GE6/0 DOWN DOWN --
      GE6/1 DOWN DOWN --
      InLoop0 UP UP(s) --
      NULL0 UP UP(s) --
      REG0 UP -- --
      Ser1/0 DOWN DOWN --
      Ser2/0 DOWN DOWN --
      Ser3/0 DOWN DOWN --
      Ser4/0 DOWN DOWN --
    2. RTA的ip路由表
      [H3C]display iP routing-table

    Destinations : 13 Routes : 13

    Destination/Mask Proto Pre Cost NextHop Interface
    0.0.0.0/0 Static 70 0 10.1.1.1 GE0/0
    0.0.0.0/32 Direct 0 0 127.0.0.1 InLoop0
    10.1.1.0/24 Direct 0 0 10.1.1.2 GE0/0
    10.1.1.0/32 Direct 0 0 10.1.1.2 GE0/0
    10.1.1.2/32 Direct 0 0 127.0.0.1 InLoop0
    10.1.1.255/32 Direct 0 0 10.1.1.2 GE0/0
    127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0
    127.0.0.0/32 Direct 0 0 127.0.0.1 InLoop0
    127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0
    127.255.255.255/32 Direct 0 0 127.0.0.1 InLoop0
    224.0.0.0/4 Direct 0 0 0.0.0.0 NULL0
    224.0.0.0/24 Direct 0 0 0.0.0.0 NULL0
    255.255.255.255/32 Direct 0 0 127.0.0.1 InLoop0
    //默认路由优先级为70

    转载于:https://www.cnblogs.com/akiz/p/11144566.html

    展开全文
  • 网工必备静态路由优先级

    千次阅读 2021-04-09 10:47:55
    路由概念 想要不同子网能够进行通信,需要三层设备实现跨网段转发,而路由就是指导着报文转发的路径信息,通过路由可以确定转发IP报文的路径。 如图,N想要去往M,需要经过多个路由器,通过路由进行多次转发。 ...



    路由概念

    想要不同子网能够进行通信,需要三层设备实现跨网段转发,而路由就是指导着报文转发的路径信息,通过路由可以确定转发IP报文的路径。

    如图,N想要去往M,需要经过多个路由器,通过路由进行多次转发。



    路由表概念

    路由指导着报文转发的路径。这就有一个概念叫做路由条目:目标网络、掩码、出接口以及下一跳。如图:

    在路由设备中,存在这着多条路由条目,分别去往不同的网络。这些路由条目共同构成路由表。

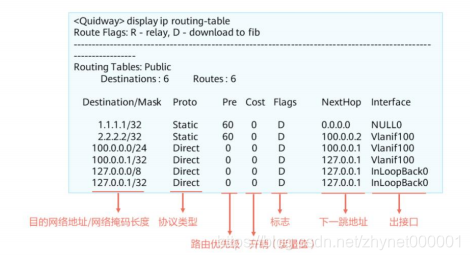

    路由表构成如下图所示:

    目的网络地址:目标网络,表示IP包的目的地址或目的网络。

    子网掩码:目标网络的子网掩码。

    协议类型:使用的路由协议,直连路由为Direct、静态路由为Static、动态路由有OSPF、RIP等。

    路由优先级:使用不同路由协议,其优先级也不同,路由优先级可以自行设置。

    开销:当到达一个目的地的多个路由优先级相同时,路由开销最小的将成为最优路由(基于链路状态协议时使用)。

    标志:U表示该路由可以使用;G表示该路由是到一个网关,如果没有该标志,说明目的地是直连的;H表示该路由是到一个主机;D表示该路由是由重定向报文创建。

    下一跳地址:去网目标网络下一个路由器接口IP,也就是往哪个路由器发。

    出接口:去往目标网络是从哪个接口输出数据。



    路由器根据路由表的数据,当收到数据包,会检查数据包里的目标地址,匹配路由表进行转发。



    静态路由概念

    静态路由是由管理员手动配置的路由,网络发生变化时也需要手动配置。适合

    缺点:

    1. 当网络拓扑结构和链路状态发生变化,需要对路由器的静态路由信息进行大范围修改,工作复杂度高;

    2. 网络发生故障时,不能重选路由,很可能使路由失败。







    优点:

    1. 因为不需要频繁交换路由信息,所以网络安全保密性。



    配置静态路由常用命令

    配置静态路由命令:

    ip route 目标网络 目标网络子网掩码 下一接口ip地址/送出口

    (注:此处的目标网络是指一个地址段,不是一个IP地址)

    如:ip route 192.168.2.0 255.255.255.0 192.168.3.1(g0/0/0)

    查看路由表:display ip routing-table





    静态路由适合小型、网络拓扑结构不易变化,对网络安全保密性高的网络。通常与动态路由结合使用。



    静态路由配置实验

    实验目的:

    • 对网络配置静态路由,使同子网设备能够进行通信;

    • 设置多条静态路由,为其配置不同优先级,分析实验现象;

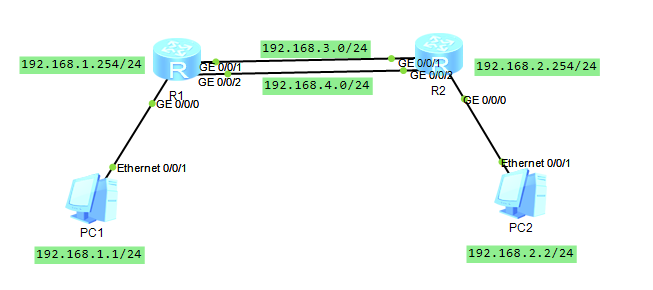

    实验拓扑如下:

    1. 在PC1、PC2上配置相关IP地址与网关信息;

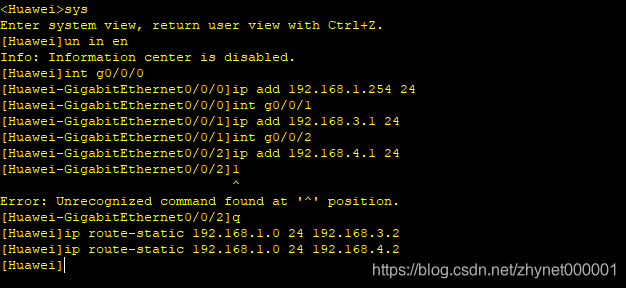

    2. 在路由器R1配置如下:

    <Huawei>sys

    [Huawei]un in en  //关闭提示信息

    [Huawei]int g0/0/0

    [Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24  //配置端口IP

    [Huawei-GigabitEthernet0/0/0]int g0/0/1

    [Huawei-GigabitEthernet0/0/1]ip add 192.168.3.1 24

    [Huawei-GigabitEthernet0/0/1]int g0/0/2

    [Huawei-GigabitEthernet0/0/2]ip add 192.168.4.1 24

    [Huawei-GigabitEthernet0/0/2]q

    [Huawei]ip route-static 192.168.2.0 24 192.168.4.2   //配置目标网段192.168.2.0的静态条目

    [Huawei]ip route-static 192.168.2.0 24 192.168.3.2   //配置目标网段192.168.2.0的静态条目

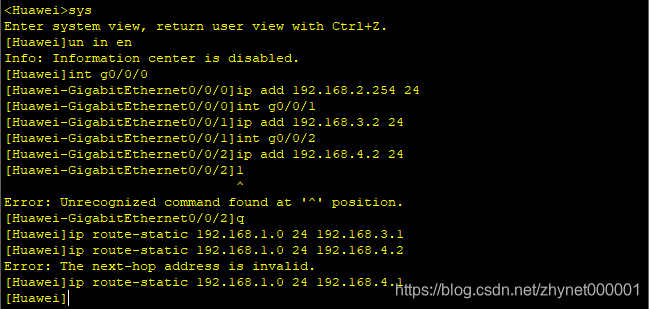

    1. 在路由器R2配置如下:

    <Huawei>sys

    [Huawei]un in en   //关闭提示信息

    [Huawei]int g0/0/0

    [Huawei-GigabitEthernet0/0/0]ip add 192.168.2.254 24   //配置端口IP

    [Huawei-GigabitEthernet0/0/0]int g0/0/1

    [Huawei-GigabitEthernet0/0/1]ip add 192.168.3.2 24

    [Huawei-GigabitEthernet0/0/1]int g0/0/2

    [Huawei-GigabitEthernet0/0/2]ip add 192.168.4.2 24

    [Huawei-GigabitEthernet0/0/2]q

    [Huawei]ip route-static 192.168.1.0 24 192.168.3.1   //配置目标网段192.168.1.0的静态条目

    [Huawei]ip route-static 192.168.1.0 24 192.168.4.1   //配置目标网段192.168.1.0的静态条目

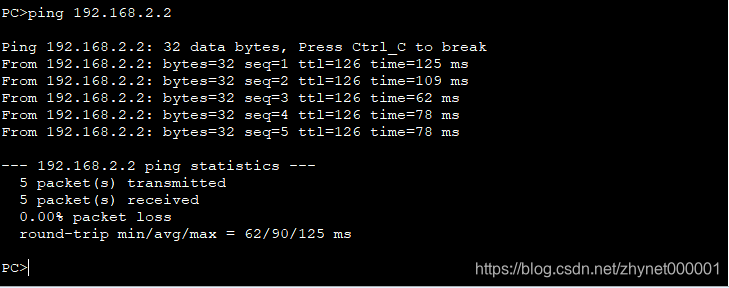

    1. 测试PC1与PC2的连通性;

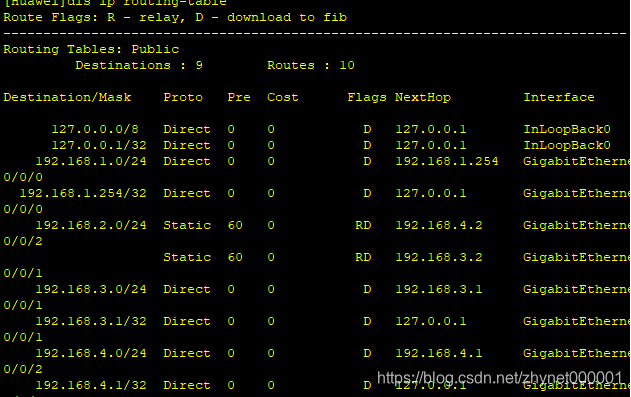

    1. 查看路由表;



    为什么要配置两条静态路由?

    给2个路由器之间配置2条静态路由可以实现链路负担,增加可靠性,如果其中一条断掉可以使用另一条进行传输。

    在不设置优先级的前提下,有2条静态路由,路由器会选择一条继续传输。

    1. 由图可知,在PC1上使用tracert 192.168.2.2命令进行路由跟踪,可知路由器选择下一跳接口为R2的:192.168.4.2;

    1. 当关闭R3的192.168.4.2对应接口:

    1. 使用tracert 192.168.2.2命令进行路由跟踪;

    由上图可知,这个时候路由器会选择另一条静态路由。





    如何指定走哪一条静态路由?

    使用指定优先级:路由器在选择路由条目时,如果有2条去往目的网络的路由,会比较路由条目的优先级,选择优先级高的进行转发(值越小,优先级越高)。

    默认优先级举例:直连路由优先级0;静态路由优先级60;OSPF路由优先级10。



    接上例:

    若我们想指定数据从接口192.168.3.2进行数据转发,则设置其优先级<60。

    1. 先开启路由器R2接口;

    1. 使用tracert 192.168.2.2命令进行路由追踪;

    1. 在路由器R1上进行优先级配置;

    [Huawei]undo ip route-static 192.168.2.0 24 192.168.3.2

    //删除先前的静态路由(可以在最开始配置静态条目的时候直接配置优先级)

    [Huawei]ip route-static 192.168.2.0 24 192.168.3.2 preference 20

    //配置此条静态路由条目为20



    1. 使用tracert 192.168.2.2命令进行路由追踪;

    由上图可知,数据转发切换线路了。

    1. 查看路由表。

    (6)配置成功。



    展开全文
  • 背景描述:服务器上原来有网卡是...2,出现网卡路由优先级问题主要是Metric的参数配置 Metric: 为路由指定所需跃点数的整数值(范围是 1 ~ 9999),它用来在路由表里的多个路由中选择与转发包中的目标地址最为匹配...

    背景描述:服务器上原来有网卡是eth0,又添加了一块新网卡eth1
    添加完后配置路由信息,再用跳板机ssh eth0的的时候发现网络不通了,登录服务器排查

    1,这是服务器现在的路由信息,route -n查看

    在这里插入图片描述

    2,出现网卡路由优先级问题主要是Metric的参数配置

    Metric:
    为路由指定所需跃点数的整数值(范围是 1 ~ 9999),它用来在路由表里的多个路由中选择与转发包中的目标地址最为匹配的路由。所选的路由具有最少的跃点数。跃点数能够反映跃点的数量、路径的速度、路径可靠性、路径吞吐量以及管理属性。

    Metric的值越小,优先级越高
    如果两块网卡的Metric的值相同,就会出现抢占优先级继而网卡冲突,将会有一块网卡无法连接

    3,修改Metric的值

    修改网卡配置文件,如果没有就加上IPV4_ROUTE_METRIC参数
    我这里配置的是eth0的优先级高

    cat /etc/sysconfig/network-script/ifcfg-eth0

    NAME=“eth0”
    TYPE=“Ethernet”
    BOOTPROTO=“none”
    DEVICE=“eth0”
    ONBOOT=“yes”
    IPADDR=****
    NETMASK=255.255.255.224
    GATEWAY=****
    IPV4_ROUTE_METRIC=0

    cat /etc/sysconfig/network-script/ifcfg-eth1

    NAME=“eth1”
    TYPE=“Ethernet”
    BOOTPROTO=“none”
    DEVICE=“eth1”
    ONBOOT=“yes”
    IPADDR=****
    NETMASK=255.255.255.224
    GATEWAY=****
    IPV4_ROUTE_METRIC=100

    修改完配置文件后需要重启网络服务才能生效
    重启网络服务,配置的临时路由信息会失效

    systemctl restart network

    4,验证参数是否生效

    执行 route -n 查看路由的情况,就能看到修改的Metric值发生了变化
    在这里插入图片描述

    注:我的路由配置已经添加到了重启自启动中了,所以重启网络服务不用在配置路由了
    再分享一下添加路由的命令
    route add -net 10.3.97.0 netmask 255.255.255.0 gw 172.97.244.32
    10.3.97.0 是目标地址段
    255.255.255.0 是子网掩码
    172.97.244.31 是网关

    展开全文
  • metric 表示优先级 ip route add default via 1.1.1.1 metric 101 查询路由 route -n

    metric 表示优先级

    ip route add default via 1.1.1.1 metric 101

    查询路由表

    route -n

    查询路由规则

    ip rule show

    删除默认路由

    ip route del default via 1.1.1.1 (网关)

    添加路由规则

    ip rule add from 1.1.1.1 table 101
    ip route add default via 1.1.1.1 table 101



    展开全文
  • 同时存在PPPoE拨号宽带和固定IP宽带的情况下,为什么要修改优先级和管理距离?  ①Wan1接口在设置为PPPoE拨号模式的时候,管理距离默认为5,优先级默认为0(没有GUI中显示出来),自动建立默认路由。  ② ...
  • windows服务器双网卡配置路由优先级

    千次阅读 2017-11-08 00:54:00
    route add -p 0.0.0.0 mask 0.0.0.0 10.1.0.1 metric 1 (此条看具体情况而定,如果默认连接希望是另一张网卡,把网关地址10.1.0.1改成192.168.0.1)  本文转自 走在右边 51CTO博客...
  • Linux 策略路由对二层通信的影响
  • 在操作系统上, 同网段IP是通过二层方式直接通信, 不经过网关,成为了一个根深蒂固的观念, 就算在有直连路由的同时也配置同网段的静态路由, 也不会有人怀疑直连路由优先级, 认为还是会优先二层通信, 特别是玩过...
  • 关于CentOS 7 双bond双网关配置实现说明 事件问题说明: CentOS7 从网卡进行配置,默认双网关只有一个网关会生效。 机器: BMCIP:172.18.167.84 bond0配置 ipaddr=172.20.127.253 netmask=255.255.255.128 gateway=...
  • 静态路由配置示例与路由优先级

    千次阅读 2019-01-02 22:00:00
    现要求通过配置静态路由实现不同网段的任意两台主机之间能够互通。 1. 基本配置思路分析 静态路由的配置比较简单, 虽然在1 0.3. 1 小节介绍静态路由命令时看起来参数选项比较多, 但实际上在配置静态路由时就是...
  • ubuntu 路由修改网络优先级

    千次阅读 2020-12-12 11:23:19
    使用route metric修改路由优先级 原有路由如下 lgy@testlgy@test-z:~$ route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 10.58.122.1 0.0.0.0 UG 100 0 0 enp7s0 ...
  • 路由协议的优先级(Preference,即管理距离Administrative Distance)一般为一个0到255之间的数字,数字越大则优先级越低。表一是通常情况下各路由协议的优先级规定: 表一:一般路由协议优先级 路由协议 ...
  • 网关静态路由问题

    2017-07-16 14:10:00
    配置静态路由的时候,一般都是以出端口作为转发地点,因为这比下一跳容易理解记忆。但是某些情况下只能配置下一跳作为目的地址。 在串口链路上(路由器之间的链路)采用出端口作为转发地点是没问题的,但是如果是...
  • Route(路由) 1、构架pom文件,这里面需要将web包去掉,因为Gateway的底层是webflux,而webfluxweb是冲突的,只能有一个,需要注意! <?xml version="1.0" encoding="UTF-8"?> <project xmlns=...
  • 默认网关与默认路由

    千次阅读 2021-01-07 17:42:43
    网关的IP地址是具有路由功能的设备的IP地址,具有路由功能的设备有路由器、启用了路由协议的服务器(实质上相当于一台路由器)、代理服务器(也相当于一台路由器) 一台主机可以有多个网关。默认网关的意思是一台...
  • 网关路由在添加的时候使用的是下一跳(gw) 主机路由的目的地址是一个完整的主机地址(host) 网络路由的目的地址是一个网络地址(net) 默认路由的目的地址是0.0.0.0,子网掩码也是0.0.0.0 静态路由指由网络管理员...
  • 1.动态路由/静态路由 ...2.直连路由/网关路由(间接路由) 其区别在于,发往直连路由的设备中不但具有指明目的端的I P地址,还具有其mac地址。 当报文被发往一个间接路由时,I P地址指明的是最终的目的地,但是mac地址
  • 默认网关网关(Gateway)就是一个网络与另一个网络连接的关口。 默认网关的意思是一台主机如果找不到可用的网关,就把数据包发给默认指定的网关,由这个网关来处理数据包。只要指定了默认网关之后,只要主机在...
  • ospf是一种链路状态路由协议,属于IP协议。协议号为89,OSPF的更新与带宽有关。 RIP指一种距离矢量路由协议,属于IGP协议。使用UDP协议进行路由信息的交互,端口号为520。 RIP更新周期是30S;RIP更新路由是发送整个...
  • 过滤 路由 微服务网关概述 不同的微服务一般会有不同的网络地址,而外部客户端可能需要调用多个服务的接口才能完成一个业务需求,如果让客户端直接与各个微服务通信,会有以下的问题: ...网关是介于客户端
  • 一、什么是服务网关 ...由这个总的入口来决定,要调用哪个服务,这个总的入口就是路由网关,然后路由网关决定你需要调用哪些服务,内部的服务之间也是可以相互调用,如果有必要很多的服务会集群部署...
  • 网关DSR路由协议的流程

    千次阅读 2005-06-21 17:39:00
    初始化部分的流程 nexthop_list_init(); 初始化下一跳列表,主要用来保存下一跳的信息,... 初始化网关列表routecache_init(); 初始化路由缓存 reqtable_init(); 初始化路由请求表,记录收到的路由请求的信息rtsmb
  • 1.回环接口lo ifcfg-lo --------相当于人的神经系统-------很...2.网关 路由器:负责网络地址转换的这台主机就是路由器 网关:处在同一局域网ip,限制别的主机上网 route -n 查看网关信息 vim /etc/syscon...
  • 1,先来看看静态路由和动态路由!  静态路由一般是由管理员手工设置的路由,而动态路由则是路由器中的动态路由协议根据网络拓扑情况特定的要求自动生成的路由条目。一般中小型的网络,网络拓扑比较简单,不存在...
  • 1.网关和路由器 路由器 用来作地址转换 对源地址进行伪装 查看路由表 route -n 注: 设置全局网关 /etc/sysconfig/network 对所有的网卡都生效 访问外网时将所有的数据包都扔给这个网关 GATEWAY=1.1.1....
