  • ADC电路设计详解

    万次阅读 多人点赞 2017-05-04 10:50:11
    电路描述及参数 ADC:模数转换,将模拟信号变成数字信号,便于数字设备处理。 DAC:数模转换,将数字信号转换为模拟信号与外部接口。 性能参数: MSR:采样率,定义单位周期或时间内的从信号中的采样...

    电路描述及参数

    ADC:模数转换,将模拟信号变成数字信号,便于数字设备处理。

    DAC:数模转换,将数字信号转换为模拟信号与外部接口。

    性能参数:

    MSR:采样率,定义单位周期或时间内的从信号中的采样点数,采样率越高后级的数字表示精度越高。

    SFDR:无杂散动态范围,指载波频率与最大噪声的幅度比值,表征的是信号源失真。

    SNR:输出的信号电压与噪声电压的比值(dB),SNR越高信号的噪声越小。

    PCB设计要点分三点:

    1,布局要点

    Ø 电源布局及电源去偶

    Ø 前级放大、衰减、滤波

    Ø 相同结构对称布局

    Ø 多路隔离

    2,布线要点

    Ø 最小回路电源分割

    Ø 最短模拟前段走线衰减控制

    Ø 阻抗连续控制

    Ø 屏蔽包地处理

    Ø 多路隔离处理

    Ø 数模共地处理

    Ø 磁珠桥连分地短接

    Ø 模拟区平面处理

    3,设计建议

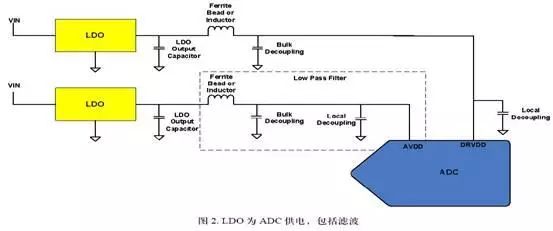

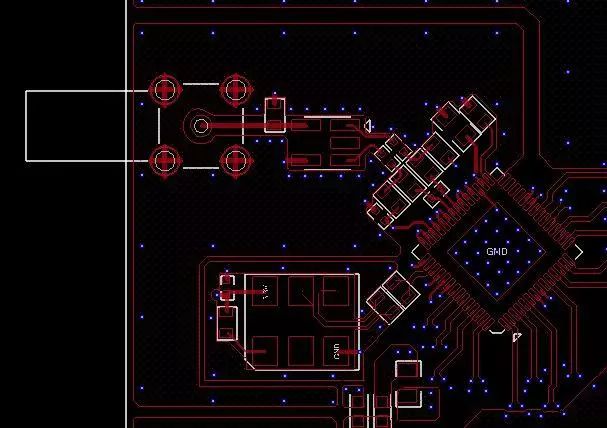

    布局要点Ø 电源布局及电源去偶-LDO供电系统


    注:LDO供电在1MHz以下的低频噪声抑制性好,而高频噪声会通过电源和地回路向负载耦合。所以在后级需要LC和局部电源去耦,保证负载附近的高频噪声去耦。

    Ø 电源布局及电源去偶-DC_DC供电系统


    传统上的DC_DC电源不宜直接为ADC供电,但现在的DC_DC通过:后置滤波、精心设计的布局布线、多级的LC滤波已可以为ADC提供低噪声的供电系统。

    DC_DC与LDO给ADC的供电优势:转换效率更高,可节约功耗;减小热输出,对额外散热需求减小。

    Ø电源布局及电源去偶-回路要求及去偶电容布局

    为保证供电系统的ADC瞬态电流的响应,需要给ADC电源提供一个大容量电容。电容应当是10uF-47uF左右的低ESR陶瓷或钽电容。ADC芯片的局部电源去耦需要靠近管脚放置小容值的高频去耦电容,电容应当是0.1uF-1uF范围内的低ESR陶瓷电容。此类电容能很好滤除芯片翻转引入的电源SSN噪声且能为芯片提供高频电流。

    1. 电源模块避免靠近前级模拟输入。

    2. 电源到负载路径短,减少传输噪声耦合。

    3. 高频去偶电容靠近芯片电源管脚。

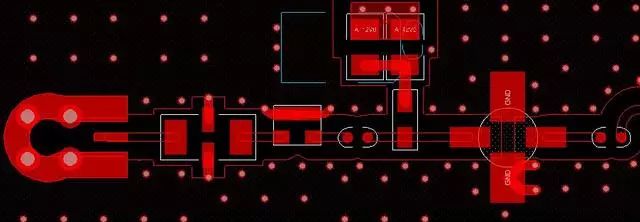

    Ø前级放大、衰减、滤波布局


    1. 输入前段布局紧凑。

    2. “一”字布局,避免U型、L型布局。

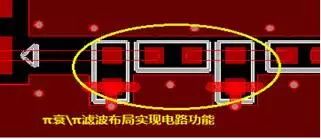

    3. π衰\π滤波布局功能实现。

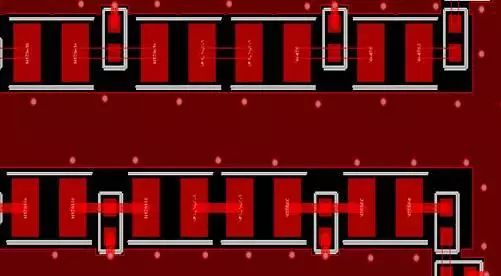

    Ø相同结构对称布局

    处输入图片描述

    多路相同电路结构布局采用对称布局;保证走线长度一致、相位一致。

    Ø多路隔离

    击此处输入图片描述

    1.增加多路之间的布局间距。

    2.增加屏蔽腔体或屏蔽墙。

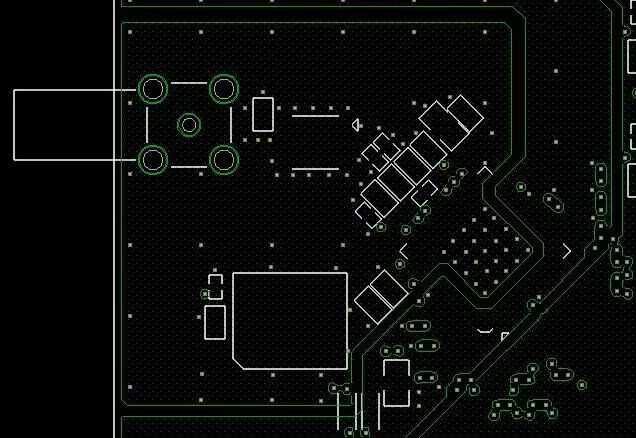

    布线要点Ø最小回路电源分割

    1.除考虑模拟电源布局不能靠近 前级输入外,在传输路径上应做到最短、回路最小以减小电源噪声引入。

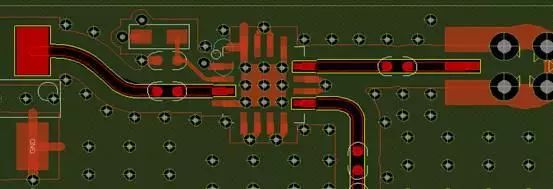

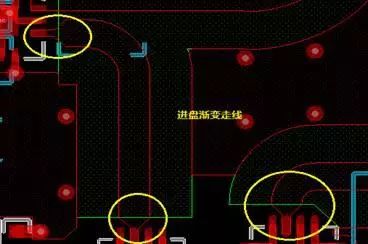

    Ø最短模拟前段走线衰减控制

    设计要点:

    ü 最短布线长度。

    ü 隔层参考阻抗控制,增加布线宽度。

    ü 圆弧拐角、进盘渐变走线。

    ü 第2层挖空,第3层铺模拟区下方铺地。

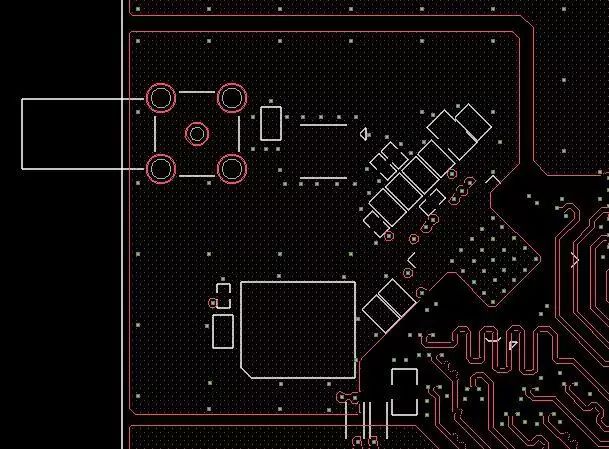

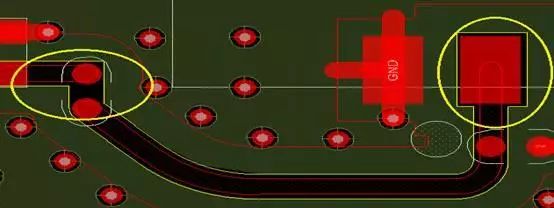

    Ø阻抗连续控制-焊盘隔层处理

    设计要点:

    ü器件焊盘是布线链路上阻抗突变最严重的一个因素点,隔层参考可减小焊盘增加链路走线线宽变化带来的阻抗突变。

    ü第2层挖空,第3层铺模拟区下方铺地。

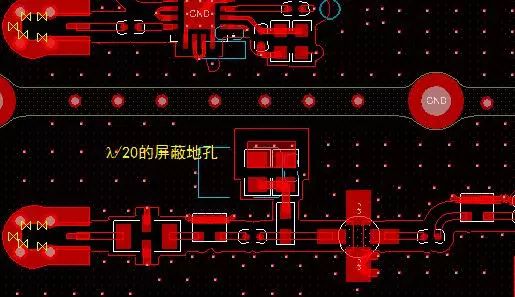

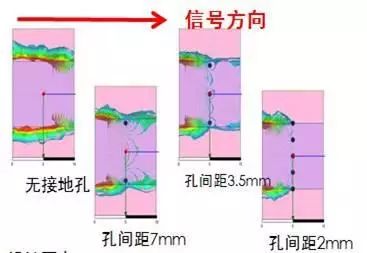

    Ø屏蔽包地处理

    设计要点:

    ü 屏蔽地孔间距大小决定了EMC辐射泄露的大小,越小

    的屏蔽地孔距离有利于减小数模、多路模拟前段的干扰隔离。尤其是当屏蔽地孔的间距≤小于λ/20时。

    ü 模拟包地有利于减小干扰但距离过小会增加信号损耗,包地距离≥1.5W宽度。

    ü 模拟区表层铺屏蔽地,模拟走线周围打λ/20屏蔽地孔。

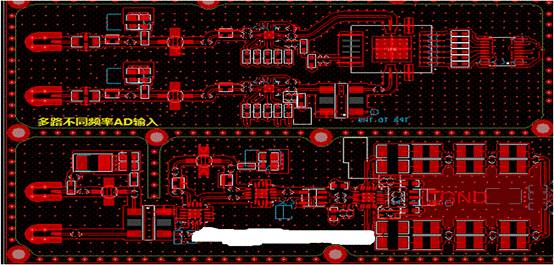

    Ø多路隔离处理

    点击此处输入图片描述

    设计要点:

    ü 所有电源、地平面需要采用分割槽将多路AD输入前级的噪声耦合回路切断,减小多路之间的耦合路径。

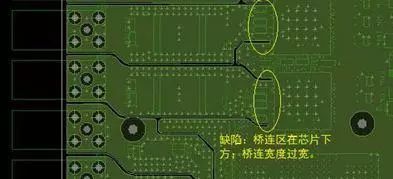

    Ø数模共地处理

    设计要点:

    ü 共地桥不提供信号回路,只做等电位短接。

    ü 桥的不易不易过宽,建议60mil左右桥连宽度。

    ü 隔离槽采用20-30mil的宽度。

    ü 建议在ADC芯片附近,但不要在芯片下方。

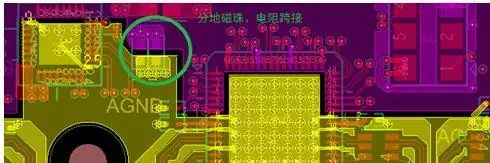

    Ø磁珠桥连分地短接

    设计要点:

    ü 共地桥不提供信号回路,只做等电位短接。

    ü 多路ADC时,等电位跨接不易过多。最好两路共用一组跨接。

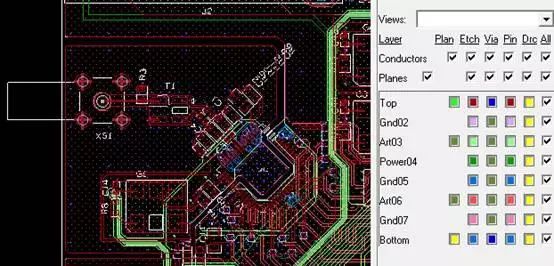

    Ø模拟区平面处理

    设计要点:

    ü 模拟区所有层均完全隔离,模拟区所有层铺地。

    ü 数字信号布线禁止进入该区域。

    ü 模拟区供电采用信号层铺铜或走线处理。

    设计建议Ø布局建议

    设计要点:

    ü 参考时钟区域独立,布线避免穿越模拟前端。

    ü 电源供电系统放置独立区域。

    ü数模布局分区严格,避免交错。

    Ø回路耦合干扰

    设计要点:

    ü 避免出现左图的模拟数字回路重叠,将导致回路耦合干扰。

    ü 回路处理参考右图,在芯片附近采用单点共地。



    仅供自己学习参考,不付法律责任!!



    展开全文
  • STM32 ADC电路 连接

    万次阅读 2018-06-05 18:21:57
    要使用stm32f407的adc来采集外部电池电压,电压最大为8.4V,使用电阻分压到2.5V由ADC采集,但是现在有一个问题是:两个分压的电阻选取多大的合适?如果分压电阻太小,功耗会比较大,电阻太大的话则会分压不准确,ADC...

    原文:http://www.stmcu.org/module/forum/thread-598055-1-1.html

    楼主的原理图有错误:电容应该放到引脚处。

    要使用stm32f407的adc来采集外部电池电压,电压最大为8.4V,使用电阻分压到2.5V由ADC采集,但是现在有一个问题是:两个分压的电阻选取多大的合适?如果分压电阻太小,功耗会比较大,电阻太大的话则会分压不准确,ADC的输入阻抗会与电阻并联。所以想请教大家STM32的ADC的输入阻抗是多少,外部的分压电阻的阻值如何计算?我从官方看到的ADC的参考电路如下:

    那个R AIN电阻是必须的吗?再有,那个RADC电阻


    1.

    Sampling switch resistance  这个是开关取样电阻,是为了缓冲采样电流.
    将采样电容器器充电到适当电压所需的电流必须由连接到模数转换器输入端的外部电路提供。当RADC是导线时,对电容器进行充电需要大电流。这一瞬态电流的大小是采样电容器容值、电容开关频率和采样节点电压的函数。
    这个开关电流由下式表示:
      Iin=CVf
    其中,C为采样电容器的电容值,V为采样节点上的电压,f为采样开关进行开关操作的频率。这个开关电流会在采样节点产生较高的电流尖峰

    两个 箝位二极管可有效限制加在转换器内部晶体管上的电压。如果输入电压与电源轨之差超过了二极管压降(通常为0.7V),则二极管将开始传导电流并限制电压。

    建议楼主参考

    如何选择模数转换器的输入采样结构?


    2.

    1.Rain 就是你的信号源的等效阻抗,按照你的图里就是Rain = 10/(10+23.6);
    2.电阻可以取大点,可以按照407手册里最大Rain=50K,你算下分压电阻就好了!

    3.如果想降低点等效阻抗可按照图加对地电容,由于电容充放电需要时间,要获得准确点的值,必须降低采用频率Fadc,也就是提高采用周期!


    3.

    1.分压电阻没必要太精确,确保最大分压低于AD满量程即可,串入电位器进行校准
    2.输入阻抗尽可能大一些。宽范围电压采样情况下,可以选用低温漂电阻
    3.如 8.4伏最大电压,可以采用300K+100K电阻+5K电位器。ADC满量程输入电压大约2.2V。按比例换算成电池电压即可。3.3V/4096/(100/400)=0.003,即可实现3mV的电池电压测量分辨率。

    4

    我在使用中分压电阻一般用100K左右,加入那只电容可以降低ADCc采样时误差


    展开全文
  • STM32 ADC电路输入阻抗问题

    千次阅读 2020-09-10 13:56:26
    输入阻抗 : 指一个电路输入端的等效阻抗。在输入端上加上一个电压源U,测量输入端的电流I,则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端,这个电阻的阻值,就是输入阻抗。 输出阻抗 : 含独立电源网络...

    相关概念

    输入阻抗 : 指一个电路输入端的等效阻抗。在输入端上加上一个电压源U,测量输入端的电流I,则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端,这个电阻的阻值,就是输入阻抗。

    输出阻抗 : 含独立电源网络输出端口的等效电压源(戴维南等效电路)或等效电流源(诺顿等效电路)的内阻抗。其值等于独立电源置零时,从输出端口视入的输入阻抗。阻抗越小,驱动更大负载的能力就越高.

    输入输出阻抗计算 : 参考https://www.cnblogs.com/igalaxy/p/13243350.html

    SAR型(逐次逼近型)ADC :
    在这里插入图片描述

    STM32 ADC:

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    选择不同Ts,输入阻抗不同. 取Ts = 41.5, 则输入阻抗最大为60K.
    ADC输入电路设计如下:

    1. 一级放大, 二级跟随.
      电路输出阻抗接近0
      输入阻抗 = R1 + R3 = 2K
      在这里插入图片描述
    2. 一级放大, 无跟随
      在这里插入图片描述
      输入阻抗 = 2K
      输出阻抗 = 0
    展开全文
