  • 多边形填充算法之扫描线填充算法  多边形填充可以是凸多边形、凹多边形、或者是可以是带孔的多边形。扫描线填充算法是一种常用的填充算法。 1. 多边形填充过程一般可以分为四个步骤  (1)求交:计算扫描线与...

    多边形填充算法之扫描线填充算法

      多边形填充可以是凸多边形、凹多边形、或者是可以是带孔的多边形。扫描线填充算法是一种常用的填充算法。

    1. 多边形填充过程一般可以分为四个步骤

      (1)求交:计算扫描线与多边形各边的交点;

      (2)排序:把所有交点按照递增的顺序进行排序;

      (3)交点配对:1与2, 3与4等配对处理,每对代表扫描线与多边形的一个相交的区间;

      (4)区间填充:把这些相交的区间内的像素设置成多边形颜色,填充区间之外的像素设置背景色。

    2. 需要解决的问题

      (1)扫描线与多边形相交时,交点的取舍问题;

      (2)多边形边界的像素取舍问题。

    3. 问题解决



       (1) 扫描线交于多变型的顶点时,根据顶点的对应的两条边的另一个顶点的位置来判断取舍。

      ① 如果另外两个顶点都高于扫描线,则取这个顶点算取2次,即此顶点可以填充,已经作为填充区间;

      ② 如果另外两个顶点都低于扫描线,则这个交点算取0个,即此顶点不进行填充;

      ③ 如果另外两个顶点一个在扫描线之上,另一个在扫描线之下,则这个交点算取1次,需要与另一个交点进行配对组成填充区间。

      (2) 多边形填充区间的边界取舍问题:遵循“左下闭,右上开”的原则,来避免填充区域扩大的问题。

      即落在左下边界的像素进行填充,而落在右上的像素不进行填充,简单解释就是,如果扫描线交点是1和9,则实际填充的区间是[1,9),即不包括x坐标是9的那个点。

      具体实现时,对扫描线取左闭右开。

      由以上两个策略,综合效果是实现“左下闭,右上开”。

    4. 填充算法的4个中的问题

      了解几个“连贯性”的概念:

      “边的连贯性”:多边形与扫描线相交的边,在一定的范围内,相交的边保持一定的不变性,也可以理解为,当一条便于当前扫描新相交时,其也可能与下一条扫描线相交;

      “扫描线的连贯性”:扫描线与多边形相交的交点,由于其连贯性,新的交点序列与之前的交点序列(交点的排序)基本保持一致,最多有几个个别的交点的位置需要调整,整体上都是按照交点X值得递增的顺序排列,在程序实现上,可以借助这个特定实现排序效率的提高;

      “扫描区间的连贯性”:对确定好的扫描线的填充区间,即区间内的开始点X值到区间结束X值,同一区间上的像素填充颜色相同。可以直接绘制一条区间内的填充色的线段,提高渲染效率。

     (1)求扫描线与多边形的求交运算问题,如果扫描线分别对所有的边进行求交判定,这样处理效率非常低,其中大量的判定计算都是徒劳的;

      为了提高求交运算的效率,设定“AET活性边界表”。

      “AET活性边表”:把于扫描线相交的边称为活性边,并把他们按照与扫描线交点的X坐标递增的顺序放在一个链表中,这样的链表称为“AET(Active Edge Table)活性边表”。

      活性编标的



     (2)

    5. 算法步骤

     1 算法过程:
     2 void polyfill (polygon, color)
     3 int color;多边形 polygon;
     4 {
     5 for (各条扫描线i )
     6 {    初始化新边表头指针NET [i];
     7     把y min = i 的边放进边表NET [i];
     8      }
     9    y = 最低扫描线号;
    10      初始化活性边表AET为空;
    11   for (各条扫描线i )
    12     {    把新边表NET[i]中的边结点用插入排序法插入AET表,使之按x坐标递增顺序排列;
    13          遍历AET表,把配对交点区间(左闭右开)上的象素(x, y),
    14       用drawpixel (x, y, color) 改写象素颜色值;
    15          遍历AET表,把ymax= i 的结点从AET表中删除,并把ymax > i结点的x值递增Dx;
    16          若允许多边形的边自相交,则用冒泡排序法对AET表重新排序;
    17     }
    18 } /* polyfill */

       注意问题

      (1)初始化新边表数组时,各个数据项中的节点按照X递增的顺序排列;

      ()

      ()把判定如有新的表插入时,则将新的列表中的节点,通过“插入排序”进行插入操作;

      ()







      由以上

    转载于:https://www.cnblogs.com/icmzn/p/5053317.html

    展开全文
  • 填充算法是计算机算法的一种分类,是一个将指定不规则区域内部像素填充为填充色的过程,在计算机辅助设计和图像处理等领域有广泛应用。包括了注入填充区域算法、种子填充算法、扫描线填充算法、边填充算法等。
  • 多边形扫描线填充算法 未橡皮筋实现 类实现的算法 为多边形扫描线算法 未用橡皮筋多边形扫描线填充源代码实现 整个算法由类实现 包含详细的算法描述 开放源代码
  • 主要介绍了C/C++实现图形学扫描线填充算法,文中示例代码介绍的非常详细,具有一定的参考价值,感兴趣的小伙伴们可以参考一下
  • C#实现种子扫描线填充算法

    热门讨论 2014-01-20 00:00:40
    用C#实现种子扫描线填充算法,可用于多边形填充。
  • 一、定义边的数据结构1、边的ymax2、边的底端x坐标3、斜率的...活动边表记录了扫描线与多边形的相交情况。若当前的的y到达了活动边表内某一边的ymax,把该边删除。若当前的y处有新的边信息,把新边加入。然后重新...

    一、定义边的数据结构

    1、边的ymax

    2、边的底端x坐标

    3、斜率的倒数1/m

    4、指向下条边的指针

    二、多边形边表(ET)

    1、与x轴平行的边不计入

    2、多次相交的点记录方式如下:


    边表具体记录方式如图:


    三、活动边表(AET)

    从多边形的ymin开始,步长为1向上扫描。

    活动边表记录了扫描线与多边形的相交情况。若当前的的y到达了活动边表内某一边的ymax,把该边删除。若当前的y处有新的边信息,把新边加入。然后重新排序,填充。

    具体活动边表更新过程:

    (1)开始y=1:


    (2)对保留下来的每个记录,用Xi+1/m代替Xi:


    (3)使yi+1,以便进入下一轮循环。当y=2时,ET表为空,所以不需要ET表加入AET表。此时上图中x=4和x=6.5,将他们之间的点填上像素。由于y=2,此时没有达到y=3和y=5,所以不必删除节点。

    (4)再让Xi+1/m代替Xi,得到:


    (5)使yi=3,此时他的边表不为空,所以将其ET表加入,得到:


    注意按照xi的升序排列。将Xi=2,至Xi=7之间填上颜色。

    (6)由于此时yi=3,而第一个节点的yi=3,所以去掉此节点。


    (7)再用Xi+1/m代替Xi,得到:


    (8)yi=4,重复继续

    参考:https://blog.csdn.net/wodownload2/article/details/52154207

    展开全文
  • c++实现扫描线填充算法

    热门讨论 2010-05-16 20:55:43
    c++实现扫描线填充算法,实现逐行扫描并且填充区域内容
  • 扫描线填充算法C++实现 #include <iostream> #include <stack> #define newValue 1 #define boundaryValue 0 using namespace std; class Point { public: Point(int x, int y) { } int x{}, y{}...

    扫描线填充算法C++实现

    #include <iostream>
    #include <stack>
    #define newValue 1
    #define boundaryValue 0

    using namespace std;

    class Point {
    public:
        Point(int x, int y) {

        }

        int x{}, y{};
    };

    void setPixel(int x, int y) {
        cout << x << ends << y<< endl;
    }

    int getPixel(int x, int y) {
        cout << x << ends << y<< endl;
        return 0;
    }

    void scanLindSeedFill (int x, int y) {
        int x0, xl, xr, y0, xid = 0;
        stack<Point> s;
        int flag = 0;
        Point p(0, 0);
        s.push(Point(x, y));
        while (!s.empty()) {
            p = s.top();
            s.pop();
            x = p.x;
            y = p.y;
            setPixel(x, y);
            //填充右侧像素
            x0 = x + 1;
            while (getPixel(x0, y) != boundaryValue && getPixel(x0, y) != newValue) {
                setPixel(x0, y);
                x0++;
            }
            //填充左侧像素
            xr = x0 - 1;
            x0 = x - 1;
            while (getPixel(x0, y) != boundaryValue && getPixel(x0, y) != newValue) {
                setPixel(x0, y);
                x0--;
            }
            xl = x0 + 1;
            y0 = y;
            for (int i = 1; i >= -1; i -= 2) {
                x0 = xr;
                y = y0 + i;
                while (x0 >= xl) {
                    while (getPixel(x0, y) != boundaryValue && getPixel(x0, y) != newValue && x0 >= xl) {
                        if (!flag) {
                            flag = 1;
                            xid = x0;
                        }
                        x0--;
                    }
                    if (flag) {
                        s.push(Point(xid, y));
                        flag = 0;
                    }
                    while (getPixel(x0, y) == boundaryValue || getPixel(x0, y) == newValue) {
                        x0 --;
                    }
                }
            }
        }
    }

    展开全文
  • 图形学扫描线填充算法

    千次阅读 2017-11-25 18:30:39
    在上图形学课的时候,学习了扫描线填充算法。不过在完成实验的时候在真正理解了该算法,在此记录一下,如果有表达上的错误,欢迎指正! 扫描线填充算法通过在与图形相交的第(1,2)、(3,4)... 边之间划线不断...

      在上图形学课的时候,学习了扫描线填充算法。不过在完成实验的时候在真正理解了该算法,在此记录一下,如果有表达上的错误,欢迎指正!

    扫描线填充算法通过在与图形相交的第(1,2)、(3,4)... 边之间划线不断不断填充图形。因此,在扫描时就需要确定什么时候与图形的某条边相交、划线的时候x的范围是多少以及划线时是从哪个交点画至另一个交点。

    结构体如下所示:

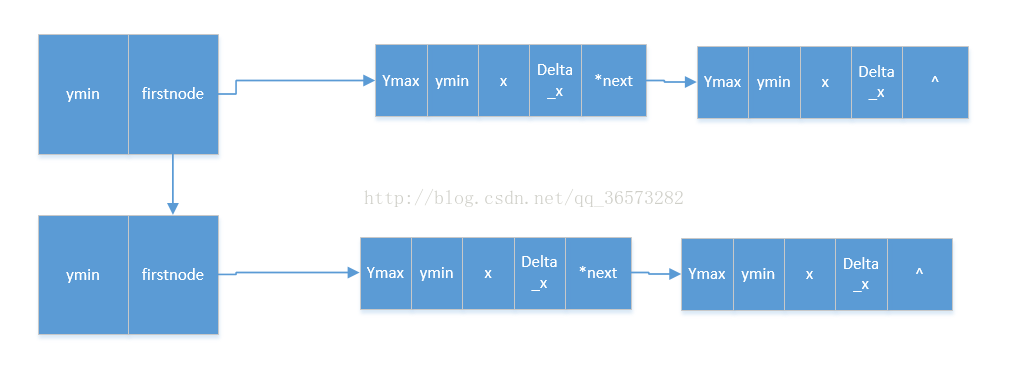

    为了节省存储的空间,边表项也使用链表结构,将图形中ymin值相同的边链接在同一个边表项后,这样在扫描的时候方便添加。

    具体的流程如下:

    一、初始化活动边表

             1. 统计并初始化表项

             2. 将每条边分别链接在表项后

    二、 绘制与填充

              1. 取出当前与扫描线相交的边

                   ① 取出ymin 大于当前扫描线的y值的边

                   ② 删除ymax 小于等于当前扫描线的边(①②过程可以排除掉与扫描线平行的边)

              2. 将取出的边按照左右顺序排序(根据边的最低点的坐标与直线的斜率判断)

              3. 划线并直接在原结构上修改边的x值(因为是在一个函数内,修改保存的值仅限于函数内,并不影响main函数中的值)

    具体的代码如下所示,使用的库是EasyX(可以在http://www.easyx.cn/下载):

    #include "graphics.h"
    #include "stdio.h"
    #include "conio.h"
    #include <stdlib.h>
    #include <math.h>
    #include <cmath>
    #include <iostream>

    using namespace std;
    #define MAX_VOL 20
    //多边形的边的数据结构
    typedef struct Edge
    {
    	int y_max, y_min;	//该有向边的y坐标的最大值与最小值
    	double x, deltax;	//该有向边的x的最小值以及x的变化的量(1/斜率)
    	struct Edge* next;	//指向下一条边的指针

    }Edge;
    //活动边表表项
    typedef struct TableItem
    {
    	int curr_y;			//该表项的y坐标值 ymin
    	Edge *firstNode;	//该表项的首个节点,如果没有,NULL
    	struct TableItem *next;	//指向下一个活动边表表项的指针
    }TableItem;
    //活动边表结构体
    typedef struct Table
    {
    	TableItem *itemHeader;	//活动边表的表项header
    	int item_count;		//活动边表表项的个数
    }ET;

    class Point
    {
    private:
    	int x1, x2, y1, y2;
    public:
    	Point(int x1, int y1, int x2, int y2)
    	{
    		this->x1 = x1;
    		this->x2 = x2;
    		this->y1 = y1;
    		this->y2 = y2;
    	}
    	//返回两个点之中的ymax
    	int YMax()
    	{
    		return (y1 > y2 ? y1 : y2);
    	}
    	//返回ymin
    	int YMin()
    	{
    		return (y1 < y2 ? y1 : y2);
    	}
    	//返回ymin 端点的x 值
    	int x()
    	{
    		return (y1 < y2 ? x1 : x2);
    	}
    	//返回直线的斜率,按照传入的参数的顺序
    	double KOfLine()
    	{
    		return ((y2 - y1)*1.0 / (x2 - x1));
    	}

    };

    class Solution
    {
    public:
    	//根据多边形初始化活动表
    	//参数 T 活动边表
    	//参数edges 用于初始化的边数组
    	//参数 edge_num  用于初始化的边的个数
    	void Init(ET &T, Edge *edges, int edge_num)
    	{
    		//初始化活动边表结构体
    		T.item_count = 0;
    		T.itemHeader = NULL;
    		int ymins[20];		//存储ymin ,决定活动边表的个数以及表项的内容

    		T.item_count = TableItemCount(edges, edge_num, ymins);
    		T.itemHeader = (TableItem*)malloc(sizeof(TableItem));
    		T.itemHeader->curr_y = ymins[0];
    		T.itemHeader->firstNode = NULL;
    		T.itemHeader->next = NULL;
    		TableItem *p = T.itemHeader;		//指向头结点
    		for (int i = 1; i<T.item_count; ++i)
    		{
    			//依次创建活动边表的各个表项,并连接在一起
    			TableItem *e = (TableItem*)malloc(sizeof(TableItem));
    			e->curr_y = ymins[i];
    			e->firstNode = NULL;
    			e->next = NULL;
    			p->next = e;
    			p = e;
    		}

    		//按照用于初始化的边数组初始化活动边表
    		p = T.itemHeader;
    		for (int j = 0; j < edge_num; ++j) {
    			this->AppendNode(T, edges[j].y_min, edges[j]);
    		}
    		//方法结束
    		测试区
    		//cout << "遍历表项。。。。。" << endl;
    		//p = T.itemHeader;
    		//while (p != NULL) {
    		//	cout << "当前表项y : " << p->curr_y << endl;
    		//	Edge *ele = p->firstNode;
    		//	while (ele != NULL) {
    		//		cout << "表项中的边: x = " << ele->x << " y_min = " << ele->y_min << " y_max = " << ele->y_max <<
    		//			"deltax = " << ele->deltax << endl;
    		//		ele = ele->next;
    		//	}

    		//	p = p->next;
    		//}
    		测试删除结点
    		//p = T.itemHeader;
    		//int yMax = 0;
    		//while (yMax < 24) {
    		//	p = T.itemHeader;
    		//	cout << "-------------------------------" << endl;
    		//	cout << "当前y max :" << yMax << endl;
    		//	this->DeleteNode(T, yMax);
    		//	while (p != NULL) {
    		//		cout << "当前表项y : " << p->curr_y << endl;
    		//		Edge *ele = p->firstNode;
    		//		while (ele != NULL) {
    		//			cout << "表项中的边: x = " << ele->x << " y_min = " << ele->y_min << " y_max = " << ele->y_max <<
    		//				"deltax = " << ele->deltax << endl;
    		//			ele = ele->next;
    		//		}
    		//		p = p->next;
    		//	}
    		//	yMax++;
    		//}

    		/


    	}



    	//用于根据边数组计算需要多少个表项
    	//表项的个数取决于边的ymin的个数
    	//返回值  ymin 数组
    	//返回 item_num  表项的个数
    	int TableItemCount(Edge *edges, int edge_num, int* ymins)
    	{
    		int count = 0;
    		for (int i = 0; i<edge_num; ++i)
    		{
    			if (!isInArray(ymins, edges[i].y_min, count))
    			{
    				ymins[count++] = edges[i].y_min;
    			}
    		}
    		//将ymin 升序排序
    		for (int j = 0; j<count - 1; ++j)
    		{
    			for (int k = j + 1; k<count; ++k)
    			{
    				if (ymins[k] < ymins[j])
    				{
    					int tmp = ymins[k];
    					ymins[k] = ymins[j];
    					ymins[j] = tmp;
    				}
    			}
    		}
    		return count;

    	}
    	//判断一个整数是否在整数数组中
    	bool isInArray(int *array, int e, int array_length)
    	{
    		for (int i = 0; i<array_length; ++i)
    		{
    			if (array[i] == e)
    			{
    				return true;
    			}
    		}
    		return false;
    	}

    	//传入edges数组,初始化,返回Edge 结构体数组
    	//因为需要是封闭图形,所以,在边数组中,最后的点的坐标设为起始点的坐标,传入的edge_num 不变
    	Edge* InitEdges(int *edges, int edge_num)
    	{
    		Edge *newEdges = (Edge*)malloc(sizeof(Edge)*edge_num);
    		int j = 0;
    		for (int i = 0; i<edge_num; ++i)
    		{
    			Point point(edges[2 * i], edges[2 * i + 1], edges[2 * (i + 1)], edges[2 * (i + 1) + 1]);
    			Edge *newEdge = (Edge*)malloc(sizeof(Edge));
    			newEdge->x = (double)point.x();
    			newEdge->y_max = point.YMax();
    			newEdge->y_min = point.YMin();
    			newEdge->deltax = 1.0 / point.KOfLine();	// 斜率分之一
    			newEdge->next = NULL;
    			newEdges[j++] = *(newEdge);
    		}
    		return newEdges;
    	}
    	//删除所有的小于ymax 的节点
    	//参数 curr_ymax  当前扫描线的y值
    	void DeleteNode(ET &T, int curr_ymax)
    	{
    		TableItem *p = T.itemHeader;		//指向表项的指针
    		while (p != NULL) {
    			Edge *item = p->firstNode;		//指向表项的邻接链表的指针
    			Edge *itempre = p->firstNode;					//指向前一个边结点的指针
    			while (item != NULL) {
    				if (item->y_max <= curr_ymax) {		//删除该结点
    					T.item_count--;		//当前活动边表中的边的个数-1
    					//判断该结点是否是该链表的头结点
    					if (item == p->firstNode) {
    						p->firstNode = (Edge*)malloc(sizeof(Edge));
    						p->firstNode = item->next;
    						free(item);				//释放该结点
    						item = p->firstNode;	//重新指向firstnode结点
    						itempre = p->firstNode;
    					}
    					else {
    						itempre->next = item->next;		//修改前一个结点的next的值
    						free(item);					//删除该指针
    						item = itempre->next;		//继续向后遍历
    					}
    				}//if (item->y_max < curr_ymax)
    				else {
    					itempre = item;
    					item = item->next;
    				}
    			}//while (item != NULL)
    			p = p->next;
    		}//while (p != NULL)


    	}

    	//将指定y值的节点添加到该表项, 该方法插入的顺序取决于调用该方法传入参数的顺序
    	//该方法将新节点插入到对应表项的邻接链表的末尾
    	void AppendNode(ET &T, int place_y, Edge &e)
    	{
    		测试区//
    		//cout << "In Append , place_y = " << place_y << "  e.ymin = " << e.y_min << endl;
    		//cout << "item count" << T.item_count << endl;

    		///
    		TableItem *p = T.itemHeader;		//指向活动边表的头结点
    		//将边e插入到对应的表项
    		//之后在该表项中按照x的大小确定插入的位置
    		for (int i = 0; i < T.item_count; ++i) {
    			if (p->curr_y == e.y_min)
    				break;
    			p = p->next;
    		}
    		//将边插入到该表项的邻接链表中
    		Edge *egp = p->firstNode;	//egp 指向该表项的首个邻接节点
    		if (egp == NULL) {		//如果该表项还没有节点,直接插入
    			egp = (Edge*)malloc(sizeof(Edge));
    			*(egp) = e;
    			egp->next = NULL;
    			p->firstNode = egp;
    		}
    		else {
    			Edge *pre = egp;
    			while (egp != NULL) {
    				pre = egp;
    				egp = egp->next;
    			}
    			Edge *newedge = (Edge*)malloc(sizeof(Edge));
    			*(newedge) = e;
    			pre->next = newedge;
    			newedge->next = NULL;
    		}


    	}

    	//绘图的方法
    	void Draw(ET T) {
    		//首先取出ymin 值小于当前扫描线y 的边
    		//按照顺序配对
    		int curr_y = 0, curr_edge_num = 0, curr_gy = graphy(curr_y);	//图形坐标的扫描线的y坐标
    		Edge *currEdges = (Edge*)malloc(sizeof(Edge) * 20);		//用于存放指针的数组
    		//将每条边的记录的x 化为图形上的坐标
    		TableItem *p = T.itemHeader;
    		while (p != NULL) {
    			Edge *q = p->firstNode;
    			while (q != NULL) {
    				q->x = graphx(q->x);
    				q = q->next;
    			}
    			p = p->next;
    		}



    		for (; curr_y < 30; curr_gy--, curr_y = realy(curr_gy)) {
    			this->DeleteNode(T, curr_y);		//删除当前扫描过的边(ymax 小于 curr_y)
    			currEdges = this->GetCurrEdges(T, curr_y, curr_edge_num);		//获取当前与扫描线相交的边
    			//对获取到的边进行排序、配对
    			for (int i = 0; i < curr_edge_num - 1; ++i) {
    				for (int j = i + 1; j < curr_edge_num; ++j) {
    					if (this->IsRightTo(currEdges[i], currEdges[j])) {
    						Edge tmp = currEdges[i];
    						currEdges[i] = currEdges[j];
    						currEdges[j] = tmp;
    					}
    				}

    			}



    		//	getchar();
    		//	cout << "------------------------------" << endl;

    			setcolor(BLUE);
    			for (int j = 0; j < curr_edge_num / 2; ++j) {

    				///

    			//	cout << "line :" << (int)currEdges[2 * j].x << " , " << curr_y << "----->" << (int)currEdges[2 * j + 1].x << " , " << curr_y <<
    			//		"  edge_num = " << curr_edge_num << endl;

    				line((int)currEdges[2 * j].x, curr_gy, (int)currEdges[2 * j + 1].x, curr_gy);
    				Edge *curr_edge1 = this->GetThisEdge(T, currEdges[2 * j].x, currEdges[2 * j].y_min,
    					currEdges[2 * j].y_max);		//获取当前边的指针,修改x值,保存修改
    				curr_edge1->x += curr_edge1->deltax;
    				Edge *curr_edge2 = this->GetThisEdge(T, currEdges[2 * j + 1].x, currEdges[2 * j + 1].y_min,
    					currEdges[2 * j + 1].y_max);
    				curr_edge2->x += curr_edge2->deltax;


    				//line((int)currEdges[2 * j].x, curr_gy, (int)currEdges[2 * j + 1].x, curr_gy);		//在两条直线之间划线
    				//currEdges[2 * j].x += currEdges[2 * j].deltax;
    				//currEdges[2 * j + 1].x += currEdges[2 * j + 1].deltax;		//更新x 的坐标值
    			}

    			//测试模拟输出划线///
    			/*cout << "------------------------------------------" << endl;
    			cout << "curr_y = " << curr_y << endl;
    			cout << "当前扫描的边的个数 = " << curr_edge_num << endl;
    			for (int i = 0; i < curr_edge_num / 2; ++i) {
    				cout << "draw line bwtwen :" << endl;
    				cout << "直线1 x = " << currEdges[2 * i].x << " ymin = " << currEdges[2 * i].y_min <<
    					" ymax = " << currEdges[2 * i].y_max << endl;
    				cout << "直线2 x = " << currEdges[2 * i + 1].x << " ymin = " << currEdges[2 * i + 1].y_min <<
    					" ymax = " << currEdges[2 * i + 1].y_max << endl;

    			}*/



    			//在1,2 3,4 ... 边之间划线
    			//TODO 坐标转换以及划线


    		}


    		///测试区/
    		//cout << "-------------------------------------" << endl;
    		//cout << "当前取出的边。。。。。。。。。。" << endl;
    		//cout << "curr_edge_num = " << curr_edge_num << endl;
    		//for (int i = 0; i < curr_edge_num; ++i) {
    		//	cout << "x = " << currEdges[i].x << " y_min = " << currEdges[i].y_min << " y_max = " << currEdges[i].y_max << endl;
    		//}



    	}

    	//返回某个边的指针
    	//可通过此指针修改原结构体中边的x的值
    	Edge* GetThisEdge(ET T, double x, int y_min, int y_max) {
    		TableItem *p = T.itemHeader;
    		while (p != NULL) {
    			Edge *q = p->firstNode;
    			while (q != NULL) {
    				if ((q->x == x) && (q->y_max == y_max) && (q->y_min == y_min)) {
    					return q;
    				}
    				q = q->next;
    			}
    			p = p->next;
    		}

    		return NULL;
    	}


    	//用于坐标转换的函数
    	double graphx(double x) {
    		return x * 10 + 100;
    	}

    	double realx(double gx) {
    		return (gx - 100)*1.0 / 10;
    	}

    	int graphy(int y) {
    		return 400 - y * 10;
    	}

    	int realy(int gy) {
    		return (400 - gy) / 10;
    	}

    	//绘制坐标系
    	void DrawCoordinate(int edges[], int edge_num) {
    		line(100, 100, 100, 400);
    		line(100, 400, 400, 400);
    		outtextxy(85, 95, "y↑");
    		outtextxy(400, 393, "→x");

    		for (int i = 0; i < 30; ++i) {
    			if (i % 2 != 0)
    				continue;
    			//TODO 字符转换
    			outtextxy(i * 10 + 100, 390, "|");
    			char *text = (char*)malloc(sizeof(char) * 10);
    			itoa(i,text,10);
    			outtextxy(i * 10 + 100, 410, text);
    			free(text);
    		}

    		for (int j = 0; j < 30; ++j) {
    			if (j % 2 != 0)
    				continue;
    			outtextxy(100, 400 - j * 10, "_");
    			char *str = (char*)malloc(sizeof(char)*10);
    			itoa(j,str,10);
    			outtextxy(100, 400 - j * 10,str);
    			free(str);
    		}

    		//绘制原多边形
    		for (int k = 0; k < edge_num; ++k) {
    			setcolor(YELLOW);
    			int x1 = 0, x2 = 0, y1 = 0, y2 = 0;
    			x1 = edges[2 * k] * 10 + 100;
    			y1 = 400 - edges[2 * k + 1] * 10;
    			x2 = edges[2 * (k + 1)] * 10 + 100;
    			y2 = 400 - edges[2 * (k + 1) + 1] * 10;
    			line(x1, y1, x2, y2);
    		}

    	}

    	//获取当前的涉及的扫描线的边
    	//即取出当前ymin 小于curr_y的边
    	//通过参数返回取出的边的个数
    	Edge* GetCurrEdges(ET T, int curr_y, int &edge_num) {
    		Edge *currEdges = (Edge*)malloc(sizeof(Edge) * 20);	//分配最大容量
    		int i = 0;
    		TableItem *p = T.itemHeader;
    		while (p != NULL) {
    			Edge *q = p->firstNode;
    			while (q != NULL) {
    				if (q->y_min <= curr_y) {		//等于号很重要,否则会在图形中出现空白区
    					currEdges[i++] = *q;		//将当前边的值取出(不改变原活动表)
    				}
    				q = q->next;
    			}
    			p = p->next;
    		}
    		edge_num = i;		//保存取出的边的个数
    		return currEdges;
    	}

    	//判断edge1 是否在edge2 的右边的方法
    	bool IsRightTo(Edge edge1, Edge edge2) {
    		if (edge1.x > edge2.x)		//如果edge1最低点的x坐标小于edge2的最低点的x的坐标,则edge1在edge2的右边
    			return true;
    		else {
    			if (edge1.x < edge2.x)
    				return false;
    			double x_max1 = (edge1.y_max - (edge1.y_min - 1.0 / edge1.deltax*edge1.x))*edge1.deltax;
    			double x_max2 = (edge2.y_max - (edge2.y_min - 1.0 / edge2.deltax*edge2.x))*edge2.deltax;
    			if (x_max1 > x_max2)
    				return true;
    		}
    		return false;
    	}

    };

    int main()
    {
    	//TODO 测试活动边表初始化
    	Solution solution;
    	int edges[] = { 4,18,14,14,26,22,26,10,14,2,4,6,4,18 };
    	Edge* newEdges = solution.InitEdges(edges, 6);
    	ET T;
    	solution.Init(T, newEdges, 6);	//初始化活动边表



    	initgraph(800, 800, SHOWCONSOLE);
    	solution.DrawCoordinate(edges, 6);
    	solution.Draw(T);
    	getchar();
    	closegraph();
    	return 0;
    }







    展开全文

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 647
精华内容 258
关键字:

扫描线填充算法
