  • 机器手臂(2):机械手臂关节研究

    千次阅读 2015-12-17 20:35:19
    1,设计手臂第一个版本机械手臂:arm_base手臂底座 arm_1 关节1 hand 机械手实现一个最简单的,机械手臂,需要4个舵机,为了方便我购买的舵机都是一样的MG955。2,关节设计好不容易才从网上找到一个 mg955 舵机的...

    本文的原文连接是: http://blog.csdn.net/freewebsys/article/details/50340883 未经博主允许不得转载。
    博主地址是:http://blog.csdn.net/freewebsys

    1,设计手臂

    第一个版本机械手臂:

    arm_base手臂底座
    arm_1 关节1
    hand 机械手

    实现一个最简单的,机械手臂,需要4个舵机,为了方便我购买的舵机都是一样的MG955。

    2,关节设计

    好不容易才从网上找到一个 mg955 舵机的工程图。知道参数细节。

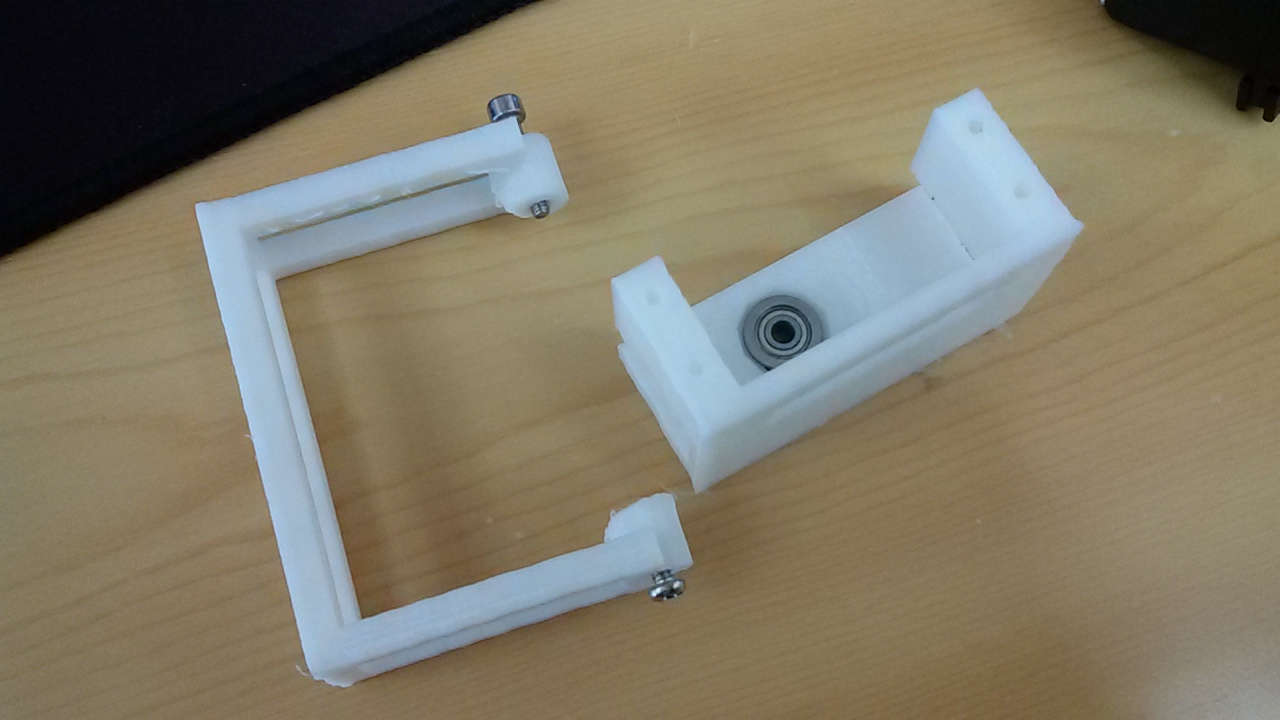

    打印好的关节

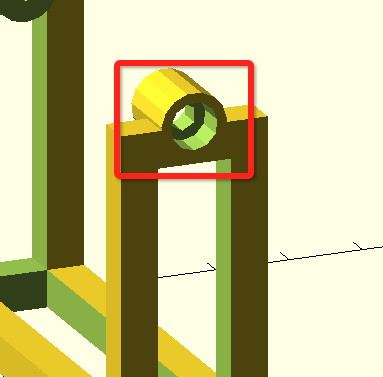

    在舵机支架上面增加一个法兰盘的孔,放入法兰盘。
    另外一端和舵机上面的金属铜齿固定。

    金属铜齿中间有螺丝孔,可以安装螺丝固定。
    在设计关节上面专门留了螺丝孔,方便安装螺丝。

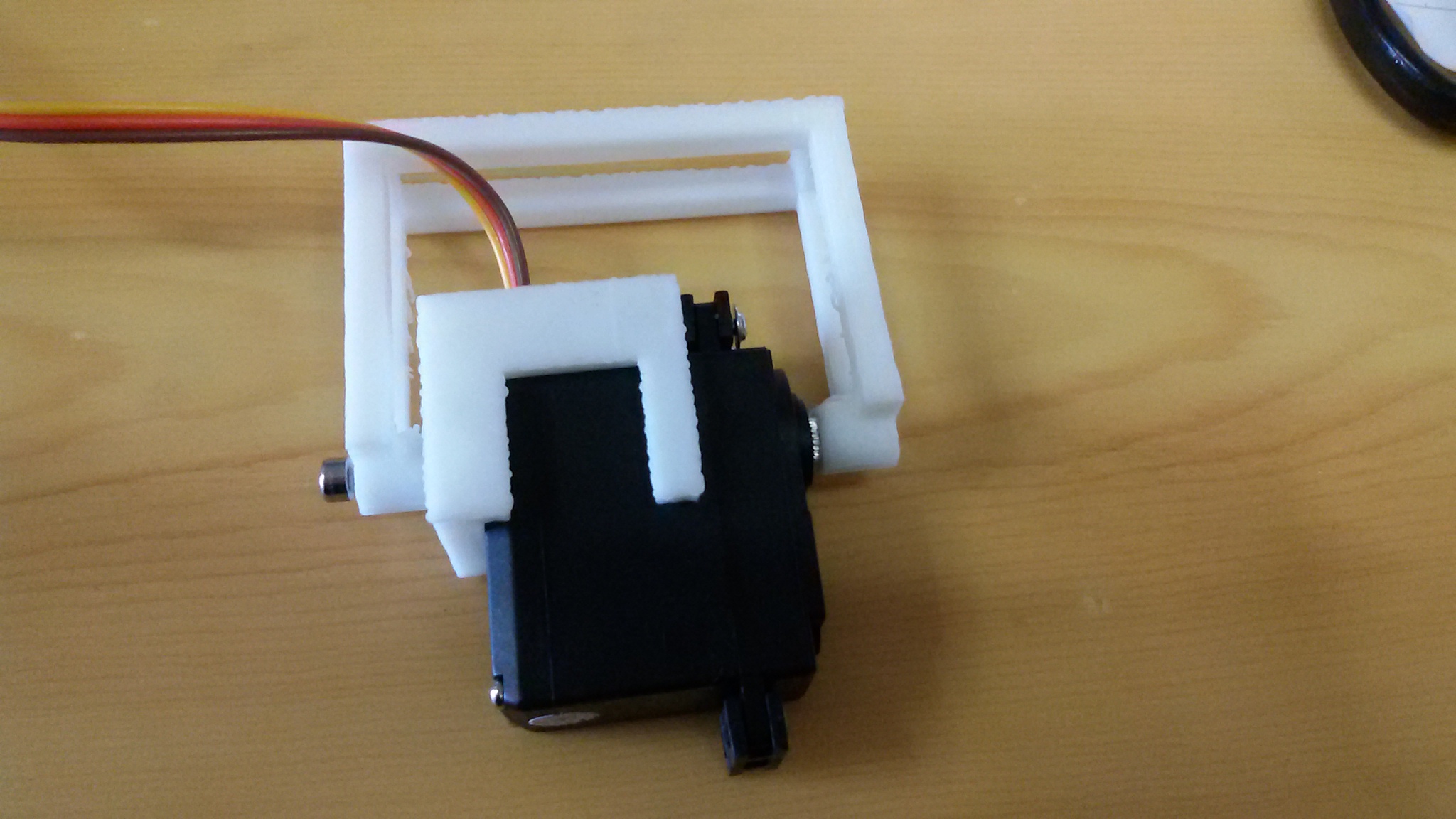

    安装好了的效果,因为测试使用,所以另外一半没有打印。

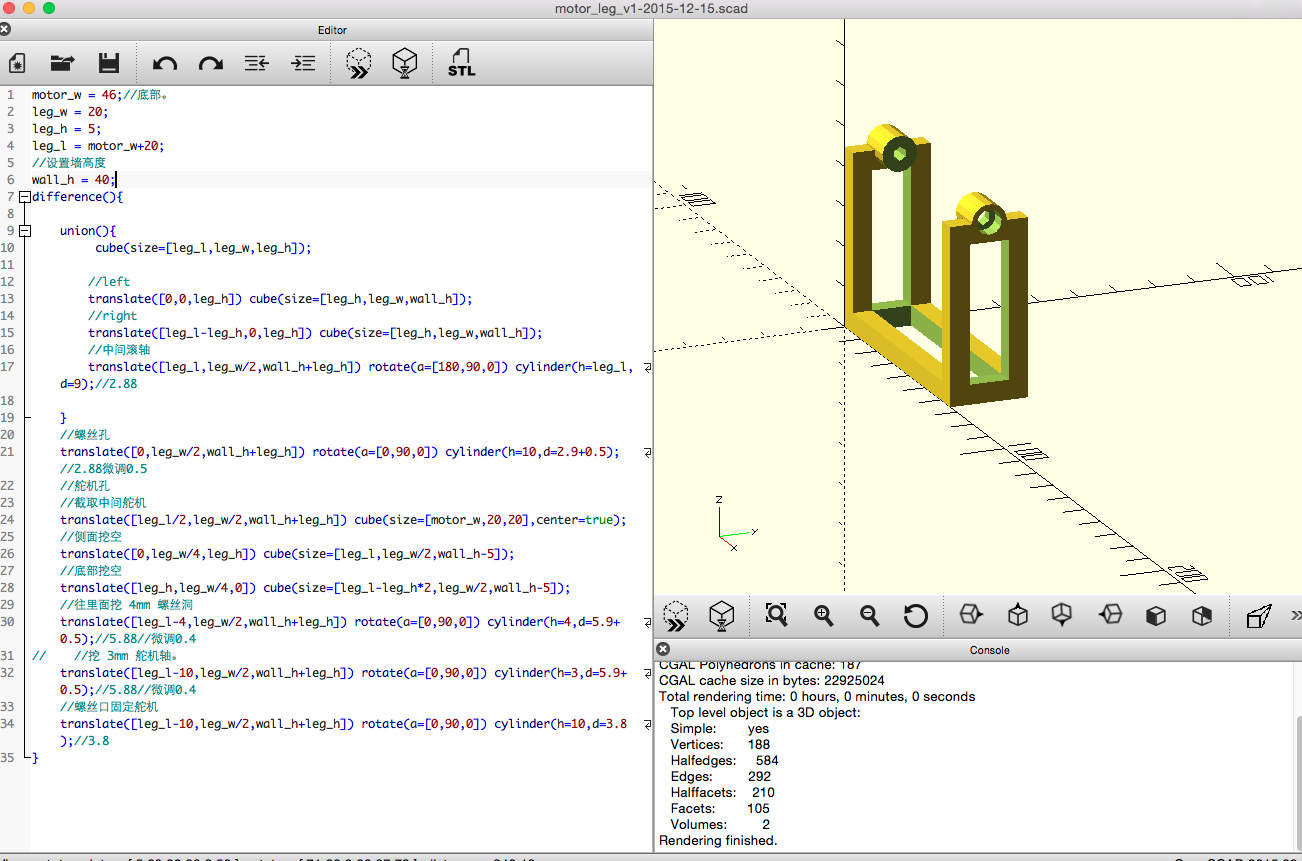

    3,openscad设计图

    motor_w = 46;//底部。
    leg_w = 20;
    leg_h = 5;
    leg_l = motor_w+20;
    //设置墙高度
    wall_h = 40;
    difference(){

        union(){
             cube(size=[leg_l,leg_w,leg_h]);

            //left
            translate([0,0,leg_h]) cube(size=[leg_h,leg_w,wall_h]);
            //right
            translate([leg_l-leg_h,0,leg_h]) cube(size=[leg_h,leg_w,wall_h]);
            //中间滚轴
            translate([leg_l,leg_w/2,wall_h+leg_h]) rotate(a=[180,90,0]) cylinder(h=leg_l,d=9);//2.88

        }
        //螺丝孔
        translate([0,leg_w/2,wall_h+leg_h]) rotate(a=[0,90,0]) cylinder(h=10,d=2.9+0.5);//2.88微调0.5
        //舵机孔
        //截取中间舵机
        translate([leg_l/2,leg_w/2,wall_h+leg_h]) cube(size=[motor_w,20,20],center=true);
        //侧面挖空
        translate([0,leg_w/4,leg_h]) cube(size=[leg_l,leg_w/2,wall_h-5]);
        //底部挖空
        translate([leg_h,leg_w/4,0]) cube(size=[leg_l-leg_h*2,leg_w/2,wall_h-5]);
        //往里面挖 4mm 螺丝洞
        translate([leg_l-4,leg_w/2,wall_h+leg_h]) rotate(a=[0,90,0]) cylinder(h=4,d=5.9+0.5);//5.88//微调0.4
    //    //挖 3mm 舵机轴。
        translate([leg_l-10,leg_w/2,wall_h+leg_h]) rotate(a=[0,90,0]) cylinder(h=3,d=5.9+0.5);//5.88//微调0.4
        //螺丝口固定舵机
        translate([leg_l-10,leg_w/2,wall_h+leg_h]) rotate(a=[0,90,0]) cylinder(h=10,d=3.8);//3.8
    }

    机械手臂关节

    4,总结

    本文的原文连接是: http://blog.csdn.net/freewebsys/article/details/50340883 未经博主允许不得转载。
    博主地址是:http://blog.csdn.net/freewebsys

    研究出一个机器人手臂的最小单元之后,就很容易组装成一个机器手臂了。
    两个关节接上就是一个机器手臂了。继续努力,很快就能做出一个机器手臂了。
    源代码会陆续放到github上面:
    https://github.com/freewebsys/arm_hand_openscad
