  • 华强盛电子导读:本文简述网络变压器分类标准及分类,详述网络变压器各封装设计分类及制程  网络变压器分类 网络变压器的封装设计    一,网络变压器分类  1,产品依据结构类型,可以分为两类:  a. 离散性...

      华强盛电子导读:本文简述网络变压器分类标准及分类,详述网络变压器各封装设计分类及制程

              网络变压器分类 网络变压器的封装设计



       一,网络变压器分类

      1,产品依据结构类型,可以分为两类:

      a. 离散性网络变压器(DiscreteLAN Magnetics Module);

      b. 内部集成磁性变压器模块的RJ45连接器 (RJ45 Connector with Integrated Magnetics,ICMs);



      2,产品依据客户焊接类型,可以分为两类:

      a. 表面贴装元件 (SMT,Surface Mount Type)

      b. 插件元件 (TH,Through-Hole Type)

      3,产品依据传输速率,可以分类四类:

      a. 10Base-T,

      b. 10/100Base-T,

      c. 1000 Base-T,

      d. 10G Base-T.

      今天,我们要详述的就是第二类情况,产品依据客户要焊接的类型,对封装的设计原因及分类

      二,网络变压器的封装设计原因及分类

      依据客户的焊接情况即产品接脚方式的不同,我们一般会分为

      1,直插式(Through hole or Dip)网络变压器也叫DIP网络变压器









        注:标准规格

            DIP类产品在考虑客戶端 PCB 板厚 , Pin 长需为 3.00 mm ,PIN距优先设计为 2.54mm

      SMD类产品的标准脚距为1.27MM,设计时应以此脚距为优先设计







      编辑请点击输入图片描述​2,表面贴片型网络变压器( SMD surface-mount device),也叫LAN filter网络变压器

      LAN filter 依照封装方式可分为 Molding type 与 Case type



      ​2,表面贴片型网络变压器( SMD surface-mount device),LAN filter网络变压器



                     LAN filter 依照封装方式可分为 Molding type 与 Case type



      a,Molding type 网络变压器,线圈内封成形网络变压器

      Molding type网络变压器早期是业界最为接受的一种封装方式 . 唯现今因为系统厂为了要通过 RoHS 规范 , 必须使用较高温的IR-Reflow 制程(回流焊制程) , 过程中常使 molding type 产生龟裂現象.所以 case type 也成了解决龟裂的方法之一 . Molding Type ( 线圈以 molding compound 封装成形)

      Molding type线圈内封成形首先是将线圈理在作为接脚的Lead frame(焊片)上









      b, Case type网络变压器 ,

          Case type网络变压器泛指所有将线圈理在已有接腳的 Case 內 , 再灌胶的网络变压器系列产品

      Case type开放式网络变压器是目前最为广泛使用的网络变压器之一,它较好的解决了产品回流焊时龟裂的问题,同时因制作简单操作成本易控制而成本目前最受欢迎的网络变压器产品









    展开全文
  • 因此,弧焊变压器可依据其提高感抗的方法不同来分类,一般可分为:  1.增大漏磁型  着一类型的弧焊变压器,是用降低初级,次级线圈间耦合系数的方法来增加绕组的漏磁,从而提高感抗的.它是各类弧焊变压器中较常用的一...
  • 常用变压器分类可归纳如下:  (1)按相数分:  单相变压器:用于单相负荷。  三相变压器:用于三相系统的升、降电压 。  (2)按冷却方式分:  干式变压器:依靠空气对流进行冷却,一般用于局部照明、...
  • 变压器分类_变压器的作用 时间:2015-08-02 17:25:20编辑:电工栏目:变压器与电机 导读:有关变压器分类变压器可以按用途、按容量、按绕组数量等分类变压器的不同种类应用于不同的环境,有关变压器的...

    变压器的分类_变压器的作用

    时间:2015-08-02 17:25:20编辑:电工栏目:变压器与电机
    导读:有关变压器的分类,变压器可以按用途、按容量、按绕组数量等分类,变压器的不同种类应用于不同的环境,有关变压器的作用,主是用于改变交流电压。

    变压器的分类_变压器的作用

    一、变压器的分类

    分类:通常安变压器的不同用途、不同容量、绕组个数、相数、调压方式、冷却介质、冷却方式、铁心形式等等进行分类,以满足不同行业对变压器的需求。

    1、按用途分类

    ①电力变压器  ②电炉变压器  ③整流变压器   ④工频试验变压器  ⑤矿用变压器   ⑥电抗器   ⑦调压变压器  ⑧互感器   ⑨其他特种变压器

    2、按容量分类

    ①中小型变压器:电压在35KV以下,容量在10-6300KVA  ②大型变压器:电压在63-110KV,容量在6300-63000KVA   ③特大型变压器:电压在220KV以上,容量在31500-360000KVA

    3、按相数分类

     变压器按相数分类可分为单相变压器和三相变压器。

    4、按绕组数量分类

    ①双绕组变压器 有高压绕组和低压绕组的变压器

    ②三绕组变压器 有高压绕组、中压绕组和低压绕组的变压器

    ③自耦电力变压器 自耦电力变压器的特点在于一、二绕组之间不仅有磁耦联系而且还有电的直接联系。采用自耦变压器比采用普通变压器能节省材料、降低成本、缩小变压器体积和减轻重量,有利于大型变压器的运输和安装。

    5、按变压器的调压方式分类

    按调压方式可分为无载调压变压器和有载调压变压器

    6、按变压器的冷却介质分类 (电工技术之家 http://www.dgjs123.com)

    按冷却介质可分为油浸式变压器、干式变压器、充气式变压器、充胶式变压器和填砂式变压器等。

    7、按变压器的冷却方式分类

    ①油浸自冷式变压器  ②油浸风冷式变压器  ③油浸强迫油循环风冷却式变压器  ④油浸强迫油循环水冷却式变压器  ⑤干式变压器

    8、按铁心结构分类

    ①心式变压器   ②壳式变压器

    9、其他分类

    ①按导线材料分类 有铜导线变压器和铝导线变压器。

    ②按中性绝缘水平分类 有全绝缘变压器和半绝缘变压器。

    ③按所连接发电机的台数分类 可分为双分裂与多分裂式变压器,双分列式变压器又可分为沿轴向分裂与沿辐向分裂变压器。

    ④按高压绕组有无电的联系分类 可分为普通电力变压器和自耦变压器。

    二、变压器的作用

    1、用来改变交流电压,这是它名称的由来;

    2、变压器在改变电压的同时,不改变功率(不考虑损耗时),所以在电压改变时必然使电流改变,也即改变了阻抗。所以在电子技术上,变压器用来作阻抗匹配用。

    3、放大器的级间耦合,除了阻容耦合、直接耦合外,还有变压器耦合,既能改变阻抗,又能隔除直流。只是变压器的体积大,频率特性差,现在用得很少。

    在振荡电路中,除了阻容、阻容移相振荡器外,更多应用的是变压器耦合振荡电路。这里变压器除了完成耦合以外,初级线圈的电感与外接电容器构成具有选频作用的谐振回路。

    转载于:https://www.cnblogs.com/yes123/p/4952368.html

    展开全文
  • 可以按铁心材料,几何形状和结构,电压水平和用途对变压器进行分类。 芯构造分类如下: 1.叠片铁芯。 2.铁氧体磁芯。 3.铁粉芯。 4.空芯。 外形分类如下: 1.螺线管芯。 2.环形磁芯。 3.锅芯。 电压等级...
  • (1)分类 变压器按工作频率可分为低频变压器、中频变压器和高频变压器变压器按磁芯材料不同,可分为高频、低频和整体磁芯三种。 高频磁芯是铁粉磁芯,主要用于高频变压器,具有高导磁率的特性,使用频率一般在1~...

    (1)分类

     变压器按工作频率可分为低频变压器、中频变压器和高频变压器。

    变压器按磁芯材料不同,可分为高频、低频和整体磁芯三种。

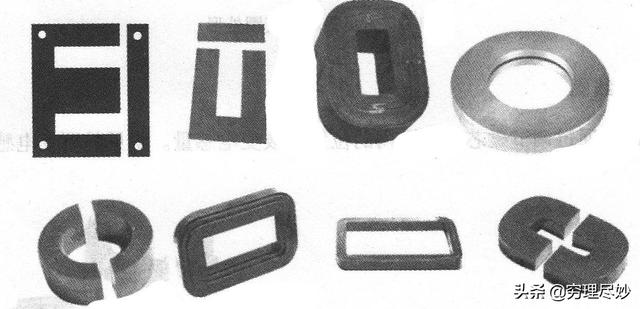

     高频磁芯是铁粉磁芯,主要用于高频变压器,具有高导磁率的特性,使用频率一般在1~200kHz。低频磁芯是硅钢片,磁通密度一般在6000~16000,主要用于低频变压器;根据硅钢片的形状不同可分为EI(壳型、日型)、UI、口型和C型,如下图所示:


    几种常见的硅钢片形状

    整体磁芯分为三种类型,即环形磁芯(T CORE)、棒状铁芯(R CORE)和鼓形铁芯(DR CORE),这三种磁芯的外形如下图所示:


    三种整体磁芯外形

    (2)低频变压器

     低频变压器用来传输信号电压和信号功率,还可实现电路之间的阻抗匹配,对直流电具有隔离作用。低频变压器又可分为音频变压器和电源变压器两种;音频变压器又分为级间耦合变压器、输人变压器和输出变压器,其外形均与电源变压器相似。

     音频变压器的主要作用是实现阻抗变换、耦合信号以及将信号倒相等。因为只有在电路阻抗匹配的情况下,音频信号的传输损耗及其失真才能降到最小。

     (a)级间耦合变压器。级间耦合变压器用在两级音频放大电路之间,作为耦合元件,将前级放大电路的输出信号传送至后一级,并做适当的阻抗变换。

     (b)输入变压器。在早期的半导体收音机中,音频推动级和功率放大级之间使用的变压器为输人变压器,起信号耦合、传输作用,也称为推动变压器。

     输人变压器有单端输人式和推挽输入式。若推动电路为单端电路,则输人变压器为单端输人式;若推动电路为推挽电路,则输入变压器为推挽输入式。

     (c)输出变压器。输出变压器接在功率放大器的输出电路与扬声器之间,主要起信号传输和阻抗匹配的作用。输出变压器也分为单端输出变压器和推挽输出变压器两种。

     (d)电源变压器。电源变压器的作用是将50Hz、220V交流电压升高或降低,变成所需的各种交流电压。按其变换电压的形式,可分为升压变压器、降压变压器和隔离变压器等;按其形状构造,可分为长方体或环形(俗称环牛)等。

     常见的低频变压器外形:

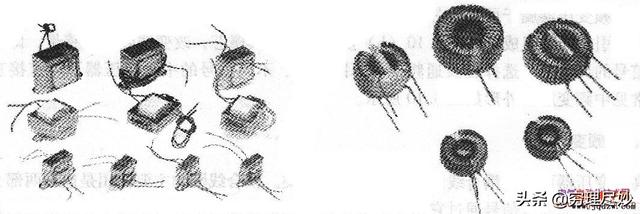

    (a)低频和高频变压器外形如下图:


    低频和高频变压器外形

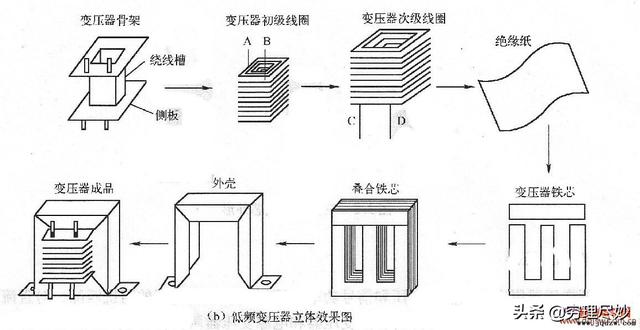

    (b)低频变压器立体效果图:


    立体效果图

    升压变压器的一次(初级)绕组较二次(次级)绕组的圈数(匝数)少,而降压变压器的一次绕组较二次绕组的圈数多。稳压电源和各种家电产品中使用的变压器均属于降压电源变压器。

     电源变压器有“E”型电源变压器、“C”型电源变压器和环型电源变压器之分。

     ①“E”型电源变压器。“E”型电源变压器的铁芯用硅钢片交叠而成。其缺点是磁路中的气隙较大,效率较低,工作时电噪声较大,优点是成本低廉。

     ②“C”型电源变压器。“C”型电源变压器的铁芯由两块形状相同的“C”型铁芯(由冷轧硅钢带制成)组合而成,与“E”型电源变压器相比,其磁路中气隙较小,性能有所提高。

     ③环型电源变压器。环型电源变压器的铁芯由冷轧硅钢带卷绕而成,磁路中无气隙,漏磁极小,工作时电噪声较小。

     (3)中频变压器

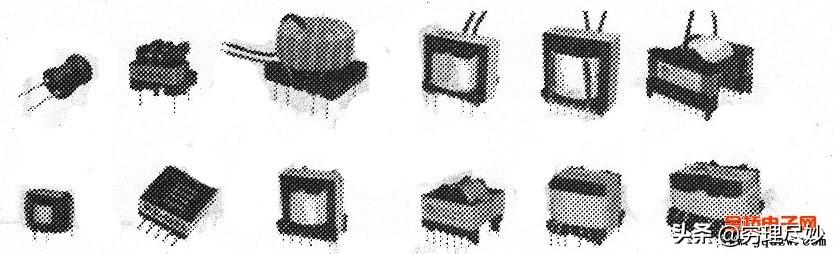

     中频变压器俗称中周,是超外差式收音机和电视机中的重要组件。中周的磁芯是用具有高频或低频特性的磁性材料制成,低频磁芯用于调幅收音机,高频磁芯用于电视机和调频收音机。中频变压器属于可调磁芯变压器,由屏蔽外壳、磁帽(或磁芯)、尼龙支架、“工”字磁芯和引脚架等组成,如图l0(b)所示。调节其磁芯,改变线圈的电感量,即可改变中频信号的灵敏度、选择性及通频带。不同规格、不同型号的中频变压器不能直接互换使用。常见中频变压器外形如下图所示:

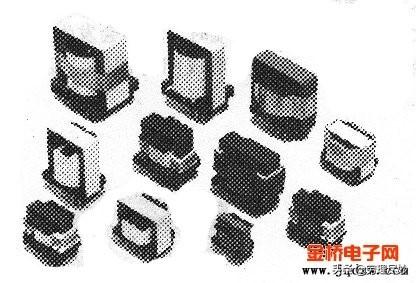

    (4)高频变压器

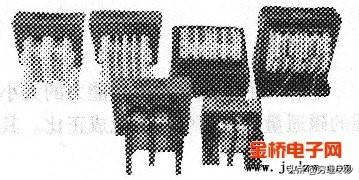

    高频变压器可分为耦合线圈和调谐线圈两大类。耦合线圈的主要作用是连接两部分电路的信号传输,即前级信号通过它送至后级电路;调谐线圈与电容可组成串并联谐振回路,用于选频电路等。天线线圈、振荡线圈等是高频线圈。开关电源变压器由于工作频率通常在几十千赫兹,也属于高频变压器。常见高频变压器外形如下图所示:


    常见高频变压器外形

    常见高频变压器外形

     (5)脉冲变压器

     脉冲变压器用于各种脉冲电路中,其工作电压、电流等均为非正弦脉冲波。常用的脉冲变压器有电视机的行输出变压器、行推动变压器、开关变压器、点火器的脉冲变压器、臭氧发生器的脉冲变压器等。

     (a)行输出变压器。行输出变压器简称FBT或行回扫变压器,是电视机中的主要部件,属于升压式变压器,用来产生显像管所需的各种工作电压(如阳极高压、加速极电压、聚焦极电压等)。有的电视机中的行输出变压器还为整机的其他电路提供工作电压。

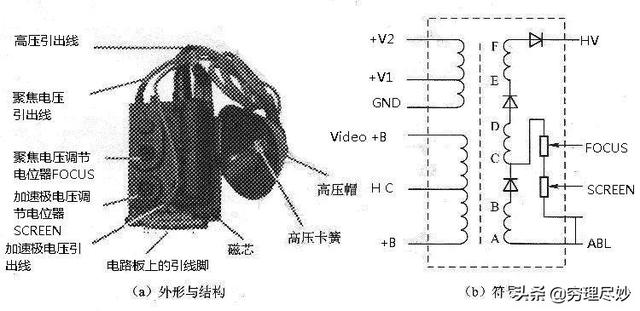

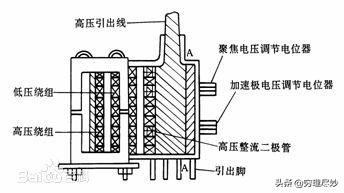

     行输出变压器一般由双U型磁芯、低压线圈、高压线圈、外壳、高压整流硅堆、高压线、高压帽、灌封材料、引脚、聚焦电位器、加速极电压调节电位器、聚焦电源线、加速极供电线及分压电路等组成。彩色电视机的一体化行输出变压器的外形、结构及符号如图所示:


    彩色电视机


    彩色电视机

    彩色电视机的一体化行输出变压器的外形、结构及符号

     一体化行输出变压器的引脚识别需从其底部数起,底部示意图如图(a)所示。辨认时,面对底部,使弓形向右,其底面左上角就是①脚,按顺时针方向数依次是②脚、③脚……一体化行输出变压器的骨架与磁芯如图(b)、(c)所示:


    图一体化行输出变压器的底部、骨架与磁芯

     (b)行推动变压器。行推动变压器也称行激励变压器,接在行推动电路与行输出电路之间,起信号耦合、阻抗变换、隔离及缓冲等作用,控制着行输出管的工作状态。

     行推动变压器由“E”型铁芯(或磁芯)、骨架及一次(初级)、二次(次级)绕组等构成。行推动变压器的初级绕组一般为700~1000匝,直流电阻值约为60~90Ω;次级绕组一般为60~100匝,直流电阻值约为0.5Ω。行推动变压器的外形结构如图所示:


    行推动变压器


    行推动变压器内部结构

    图行推动变压器的外形结构

     (c)开关变压器。开关稳压电源电路中使用的开关变压器,属于脉冲电路用振荡变压器。其主要作用是向负载电路提供能量(即为整机各电路提供工作电压),实现输入、输出电路之间的隔离。

     开关变压器采用“El”型或“EE”型、“U”型等高导磁率磁芯,其一次(初级)绕组为储能绕组,用来向开关管集电极供电。自激式开关电源的开关变压器一次绕组还包含正反馈绕组或取样绕组,用来提供正反馈电压或取样电压。它激式开关电源的开关变压器一次绕组还包含自馈电绕组,用来提供开关振荡工作电压。开关变压器二次(次级)侧有多组电能释放绕组,可产生多路脉冲电压,经整流、滤波后供给电视机各有关电路。开关变压器的外形结构如图所示:


    开关变压器


    内部结构

    图开关变压器的外形结构

     (6)自耦变压器

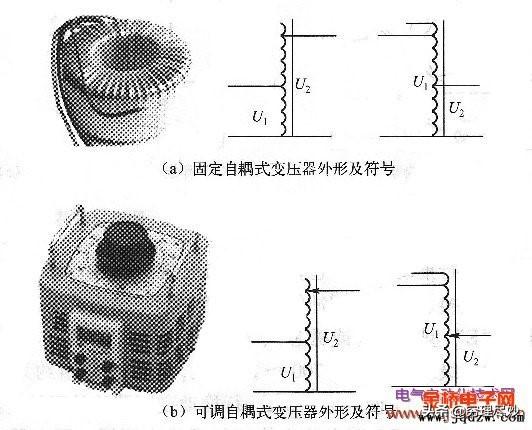

     自耦变压器的绕组为有抽头的一组线圈,其输入端和输出端之间有电的直接联系,不能隔离为两个独立部分。当输入端同时有直流电和交流电通过时,输出端无法将直流(即不具备隔直流作用)。自耦变压器的外形结构及符号如图所示:
