  • 热传导方程的数值解

    2020-04-01 00:20:30
    本文涉及偏微分方程中一维的热传导方程的数值解。 本文涉及偏微分方程中一维的热传导方程的数值解。 本文涉及偏微分方程中一维的热传导方程的数值解。 本文涉及偏微分方程中一维的热传导方程的数值解。
  • 元计算技术人员为大家介绍热传导方程与换热边界
  • 01一维非定常热传导方程3种格式求解,及openGL版本 FTCS\BTCS\CNCS 01一维非定常热传导方程3种格式求解,及openGL版本 FTCS\BTCS\CNCS
  • 热传导方程问题的matlab解法,是用区域分解方法解决pde(偏微)问题。是用matlab写的,请尝试运行 热传导方程问题的matlab解法,是用区域分解方法解决pde(偏微)问题。是用matlab写的,请尝试运行
  • 二维热传导方程求解

    2017-09-21 23:24:09
    求解二维热传导方程,文档中有过程和matlab程序。 本文利用有限差分法来求二维热传导方程的数值解,通过Matlab编程求解并作图,进而与解析 解做出的图进行比较,画出误差图。
  • 热传导方程有限差分法的MATLAB实现 适用于解决热传导方面的偏微分问题 热传导方程有限差分法的MATLAB实现 适用于解决热传导方面的偏微分问题
  • 特定条件下热传导方程的数值求解,范悦宏,张敏,用基元有限容积方法,在非结构化网格中二阶迎风格式离散和求解稳态热传导方程。在验证求解方法的算例中,结构化和非结构化网格同
  • 热传导方程的差分格式原理与matlab实现

    万次阅读 多人点赞 2016-11-20 21:14:22

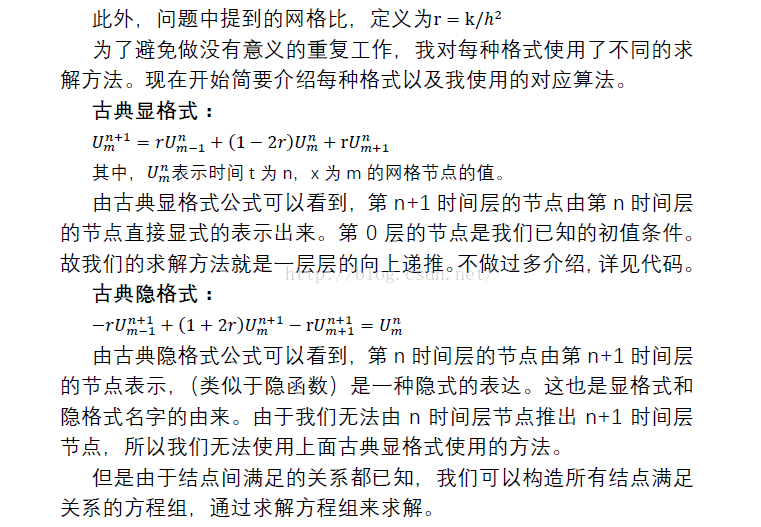

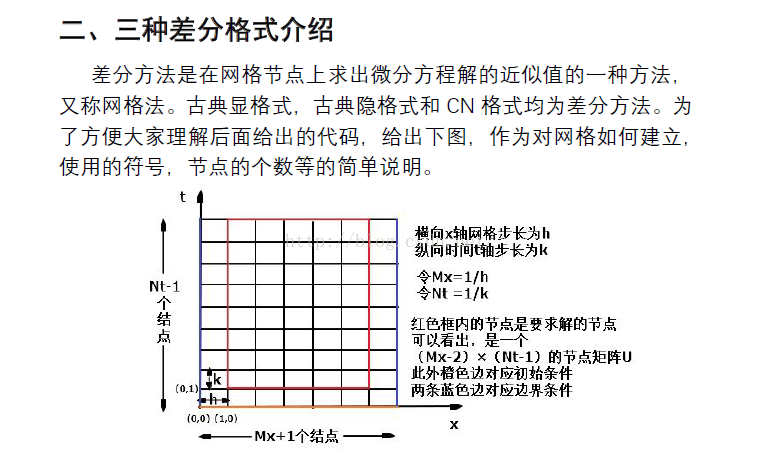

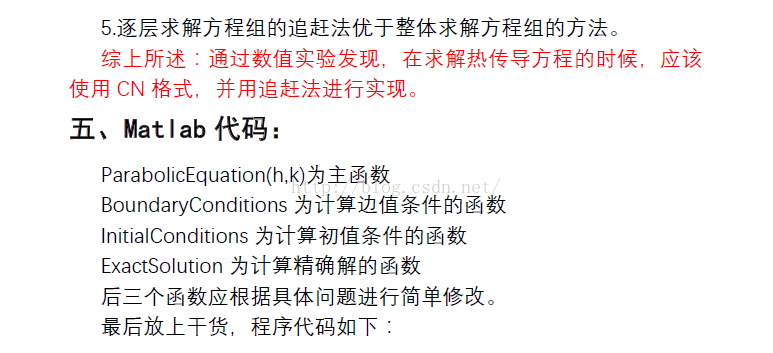

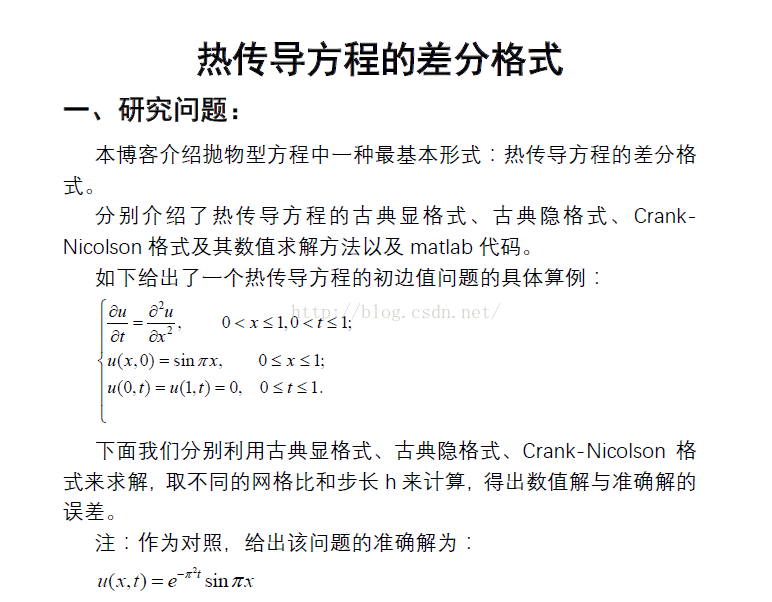

    本博客介绍抛物型方程中一种最基本形式:热传导方程的差分格式。 分别介绍了热传导方程的古典显格式、古典隐格式、Crank-Nicolson格式及其数值求解方法以及matlab代码。









    function [  ] = ParabolicEquation( h,k )
    %求解抛物型方程中的一种:热传导方程
    %h:x轴步长
    %k:t轴步长

    r=k/(h*h);%网格比
    Mx=floor(1.0/h)+1;%网格在x轴上的节点个数(算上0)
    Nt=floor(1.0/k)+1;%网格在t轴上的节点个数(算上0)
    N=(Mx-2)*(Nt-1); %U的维数

    %%
    %********************************古典显格式*********************************
    %直接递推的方法求古典显格式

    UxianM=zeros(Mx,Nt);
    Uxian=[];
    %先赋初值和边界值
    for x=1:Mx
        UxianM(x,1)=InitialConditions((x-1)*h);
    end
    for t=1:Nt
        UxianM(1,t)=BoundaryConditions(0,(t-1)*k);
        UxianM(Mx,t)=BoundaryConditions(1,(t-1)*k);
    end
    %利用显格式公式逐行递推
    for t=2:Nt
       for x=2:Mx-1
           UxianM(x,t)=r*UxianM(x-1,t-1)+(1-2*r)*UxianM(x,t-1)+r*UxianM(x+1,t-1);
       end
    end
    %将结果按Ku=f方法的u的结构重排
    for t=2:Nt
       Uxian= [Uxian;UxianM(2:Mx-1,t)];
    end


    %%

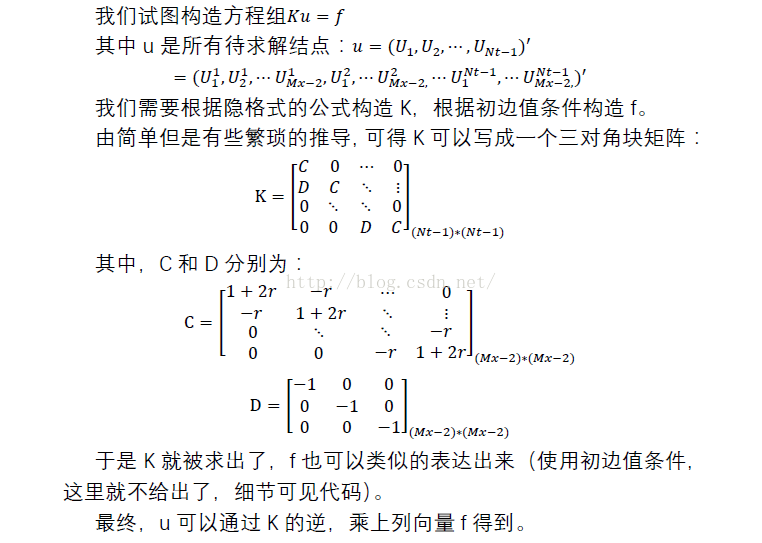

    %************************古典隐格式*****************************************

    %求K,将K看出三对角块矩阵,形如:
    % C 0           ...
    % D C 0         ...
    % 0 D C 0       ...
    % 0 0 D C 0     ...
    %       ...     ...
    % ...          D C

    %先计算C(C是三对角矩阵)
    C=eye(Mx-2)*(1+2*r);
    C=C+diag(ones(1,Mx-3)*(-r),1);  %上次对角
    C=C+diag(ones(1,Mx-3)*(-r),-1); %下次对角

    %计算D
    D=eye(Mx-2)*-1;

    %计算K
    temp={};
    for t=1:Nt-1
       temp{t}=C;
    end
    mid = repmat({C},Nt-1,Nt-1);%对角块
    for x=1:Nt-1
       for t=1:Nt-1
          if x~=t
              mid{x,t}=zeros(Mx-2,Mx-2); %非主对角线置0
          end
          if x==t+1
              mid{x,t}=D; %下次对角线上的块为D
          end
       end
    end
    Kyin=cell2mat(mid);

    %求f
    %将f分块
    % f1
    % f2
    % ...
    % fNt-1

    %f中大多数值为0,非0值用初边值条件添加
    fyin=zeros(N,1);

    %先计算f1
    f1=zeros(Mx-2,1);
    %计算f(1,1),中心点为U11
    f1=zeros(Mx-2,1);
    f1(1)=r*BoundaryConditions(0,k)+InitialConditions(h);
    %计算f(Mx-2,1),中心点为U(Mx-2,1)
    f1(Mx-2)=r*BoundaryConditions(1,(Mx-1)*k)+InitialConditions(h*(Mx-2));
    %计算f(x,1) (x!=1且x!=Mx-2)
    for x=2:Mx-3
        f1(x)=InitialConditions(h*x);
    end
    fyin(1:Mx-2)=f1;

    %计算边值条件计算f2~fNt-1
    for t=2:Nt-1
       fyin((Mx-2)*(t-1)+1)=r* BoundaryConditions(0,k*(t));
       fyin((Mx-2)*t)=r* BoundaryConditions(1,k*(t));
    end

    %求u
    Uyin=inv(Kyin)*fyin;

    %%

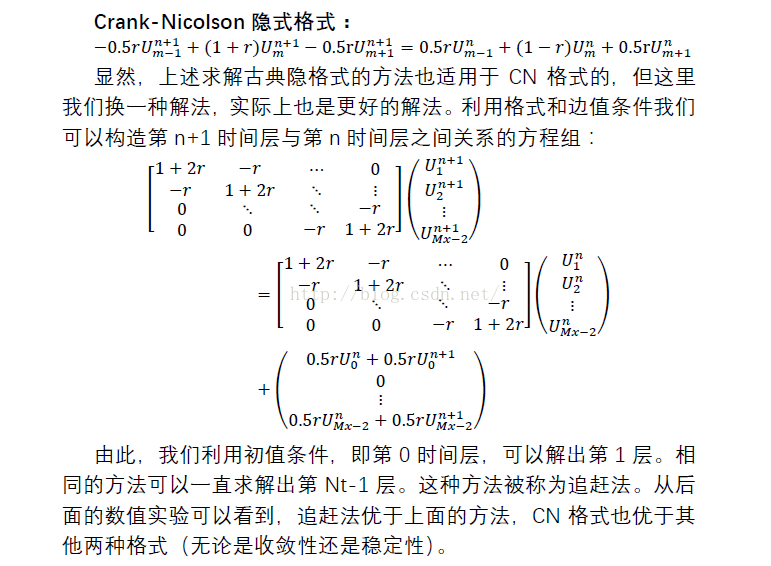

    %********************Crank-Nicolson格式*************************************
    %追赶法求解
    %An*Un+1=Bn*Un+en

    %求An
    An=eye(Mx-2)*(1+r);
    An=An+diag(ones(1,Mx-3)*(-0.5*r),1);  %上次对角
    An=An+diag(ones(1,Mx-3)*(-0.5*r),-1); %下次对角
    InvA=inv(An);

    %求Bn
    Bn=eye(Mx-2)*(1-r);
    Bn=Bn+diag(ones(1,Mx-3)*(0.5*r),1);  %上次对角
    Bn=Bn+diag(ones(1,Mx-3)*(0.5*r),-1); %下次对角

    Cn=InvA*Bn;

    %追赶法
    U0=[];%初值
    for x=1:Mx
        U0(x)=InitialConditions((x-1)*h);
    end

    UcnM=zeros(Mx-2,Nt-1);
    Ucn=[];

    %求U1  An*Un+1=Bn*Un+en,e1恰好是0向量
    UcnM(:,1)=Cn*U0(2:Mx-1)'+zeros(Mx-2,1);

    %利用显格式公式逐行递推
    for t=2:Nt-1
        n=t-1;
        en=zeros(Mx-2,1);
        en(1)=0.5*r*BoundaryConditions(0,n*k)+0.5*r*BoundaryConditions(0,(n+1)*k);
        en(Mx-2)=0.5*r*BoundaryConditions(1,n*k)+0.5*r*BoundaryConditions(1,(n+1)*k);
        UcnM(:,n+1)=Cn*UcnM(:,n)+en;
    end

    %将结果按Ku=f方法的u的结构重排
    for t=1:Nt-1
       Ucn= [Ucn;UcnM(:,t)];
    end



    %%
    %计算精确解,用于误差分析****************************************************
    U_M=zeros(Mx-2,Nt-1);
    U=[];
    for x=1:Mx-2
       for t=1:Nt-1
            U_M(x,t)=ExactSolution(x*h,t*k);
       end
    end
    %将结果按Ku=f方法的u的结构重排
    for t=1:Nt-1
       U=[U;U_M(1:Mx-2,t)];
    end

    %%

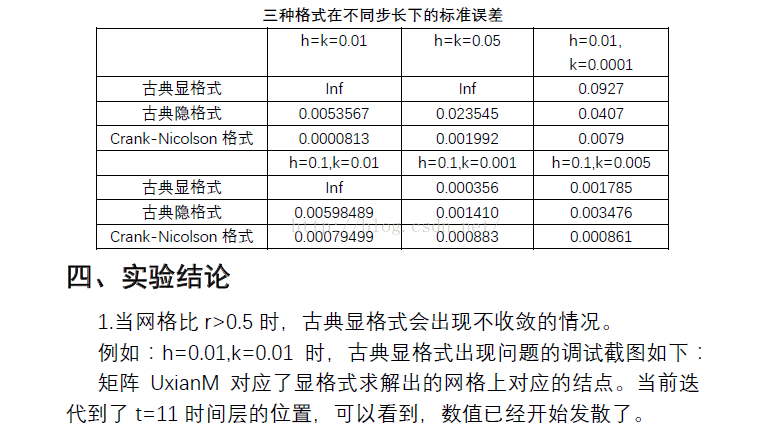

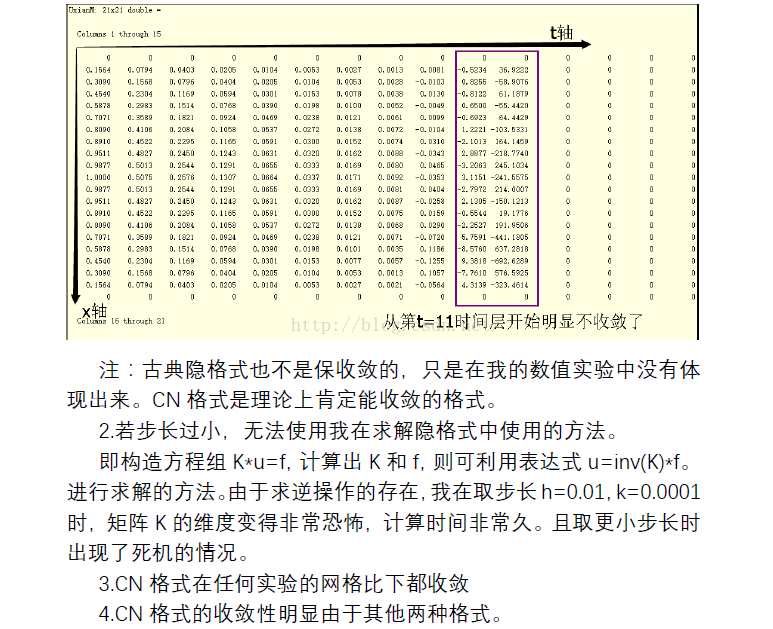

    %结果比较******************************************************************
    %比较标准误差(均方根误差)

    temp=(U-Uxian).^2;
    temp=sum(sum(temp));
    temp=temp/(Mx*Nt);
    Exian=sqrt(temp);

    temp=(U-Uyin).^2;
    temp=sum(sum(temp));
    temp=temp/(Mx*Nt);
    Eyin=sqrt(temp);

    temp=(U-Ucn).^2;
    temp=sum(sum(temp));
    temp=temp/(Mx*Nt);
    Ecn=sqrt(temp);

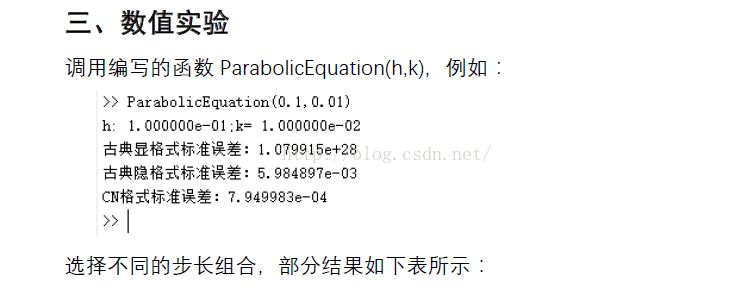

    fprintf('h: %d;k= %d\n',h,k);
    fprintf('古典显格式标准误差:%d\n',Exian);
    fprintf('古典隐格式标准误差:%d\n',Eyin);
    fprintf('CN格式标准误差:%d\n',Ecn);

    end

    function [ Uxt ] = InitialConditions ( x )
    %在此函数中定义初值条件

    Uxt=sin(pi*x);

    end

    function [ Uxt ] = ExactSolution( x,t)
    %在此函数中定义待求函数的精确解u(x,t),用于比较数值解

    Uxt=exp(-1*pi*pi*t)*sin(pi*x);

    end

    function [ Uxt ] = BoundaryConditions( LeftOrRight,t )
    %在此函数中定义边值条件
    %LeftOrRight标识左边界条件还是右边界条件 0代表左,1代表右

    Uxt=-1;
    if LeftOrRight==0
        Uxt=0;
    elseif LeftOrRight==1
        Uxt=0;
    else
        %不应该出现此情况,抛异常
        error('错误使用边界条件!');
    end

    end






    展开全文
  • 利用热传导方程去除条纹图中的噪声,定性和定量分析了该方法的滤波性能。在此基础上,进一步将MBO算法和热传导方程应用于条纹二值化和相位图平滑过程中,并成功地从单幅模拟条纹图中提取了条纹图的相位。研究结果表明,...
  • 输出约束条件下一类热传导方程的边界控制
  • matlab程序解决二维稳态热传导方程的程序,采用差分法迭代求解相关的数值解。可以有效的模拟相关平板热传导的热力场。
  • 第一章 热传导方程

    万次阅读 2017-09-01 15:32:00
    第一章 热传导方程 目录如下: 1. 推导一维杆的热传导方程:从微分及积分角度分别进行了推导 2. 初值和边界条件:初值是与时间相关、边值与空间相关 3. 二维及三维热传导方程推导:从积分角度推导,得到泊松...
    目录如下:
    1. 推导一维杆的热传导方程:从微分及积分角度分别进行了推导
    2. 初值和边界条件:初值是与时间相关、边值与空间相关
    3. 二维及三维热传导方程推导:从积分角度推导,得到泊松方程和拉普拉斯方程
    4. 拉普拉斯算子的各种形式:在直角坐标系、柱坐标系和球坐标系下推导拉普拉斯算子形式

    偏微分方程(PDE)就是指含有偏导数的数学方程。
    本书从物理问题开始研究偏微分方程,便于读者与实际结合。首先讲解的是热传导方程:
    1. 推导一维杆的热传导方程
    讲解了两种方式:微分的观念,从一个小的薄片的能量守恒推导,通过取极限的方式得到热传导方程

    另外一种,从积分角度考虑,利用积分基本定理,这种方式更加精确,避免了极限过程的近似计算。


    2. 初值和边界条件:
    关于时间变量的称为初值条件,是时间变量的几阶导数就要几个初值条件。
    关于空间变量的称为边界条件。
    边界条件有三类:
        给定温度
          给定温度变化率
        给定温度温度变化率与分布的函数关系

     3. 二维及三维热传导方程推导
    从积分角度进行推导,根据能量守恒
    根据高斯定理,把曲面积分转换为三重积分,整理上式得到:(注意把时间作为偏导数放入积分中)

    因此:
     又根据傅里叶导热定律:



    稳态:如果边界条件和热源都与时间无关,在恒定热性质的情形,平衡温度分布将满足:
     该方程称为泊松方程
    如果热源不存在,泊松方程变为:
     即温度分布的拉普拉斯算子是零,因此称为拉普拉斯方程。
    二维方程的推导与三维一致,只是使用面积分代替体积分,使用格林公式代替高斯公式。
     4. 拉普拉斯算子的各种形式
    在直角坐标系下:
     在柱面坐标系下有:
     下面证明在柱面坐标系下的拉普拉斯公式:
    考虑二维下的柱面坐标,即极坐标:
    可以证明:



     利用链式法则:






     以上可以得到柱坐标下的拉普拉斯算子公式:
     在这个公式中,需要注意的是:在拉普拉斯算子中的每一项都有u的量纲被两个空间量纲除。因为角度是用弧度测量的,没有
    量纲,因此,对角度的微分需要除以半径的平方。
    通过以上思路可以证明球坐标的公式:





    <wiz_tmp_tag id="wiz-table-range-border" contenteditable="false" style="display: none;">





    posted on 2017-09-01 15:32 simppy 阅读(...) 评论(...) 编辑 收藏
    展开全文
  • 基于偏微分方程(PDE)的热传导方程滤波的matlab实现
  • 从数值解浅析热传导方程精确解级数项的选取,黄庆宏,张敏,用热传导方程的精确解检验数值求解过程的正确性是数值计算方法中一种重要的手段。反之,用数值解来分析精确解的完整性也是一种有
  • 关于识别热传导方程中移动边界问题的李群打靶方法,李彦辉,,热传导方程中的移动边界的识别问题是不适定问题,本文利用化曲为直的思想,通过李群打靶法解决此问题。数值算例表明李群打靶法对
  • MATLAB编辑一维热传导方程的模拟程序 求解下列热传导问题 程序 function heat_conduction) %一维齐次热传导方程 options={'空间杆长L'空间点数N' '时间点数M'扩散系数alfa'稳定条件的值lambda(取值必须小于0.5,};...
  • 一维热传导方程热源反问题基于最小二乘法的正则化方法
  • 二维热传导方程有限差分法的分解与计算步骤,最后还附上MATLAB实现程序以及详细解释,是学习偏微分方程以及差分算法的不错的参考材料
  • 学过计算流体力学的朋友,在控制方程数学性质方面,可能会遇到控制方程类型证明问题,例如:一维热传导方程、拉普拉斯方程、一维波动方程推导,建议多从克莱默法则入手,构造方程组,求解特征线。 ...

    学过计算流体力学的朋友,在控制方程数学性质方面,可能会遇到控制方程类型证明问题,例如:一维热传导方程、拉普拉斯方程、一维波动方程推导,建议多从克莱默法则入手,构造方程组,求解特征线。二阶的导数部分,采用一阶导数替换,令U=\frac{\partial\Phi }{\partial x},再结合全微分方程即可。
