    GLSL 文章目录GLSL@[toc]修饰符:内置变量顶点着色器可用的内置变量:片段着色器的内置变量:操作符关于矩阵discard函数类型转换 最近星音写了一款能够在AE中支持写shader的插件PixelsWorld,就着他在群里给的测试...

    GLSL

    最近星音写了一款能够在AE中支持写shader的插件PixelsWorld,就着他给的测试版,想着可以这个渠道把GLSL的门入了。

    以下大部分资料来自网络。

    GLSL的大多数语法都与C相似。下面我只列出一些特殊,值得注意的。

    修饰符:

    修饰符 描述
    const 常量值必须在声明时初始化。它是只读的不可修改的。
    attribute 表示只读的顶点数据,只用在顶点着色器中。数据来自当前的顶点状态或者顶点数组。它必须是__全局范围__声明的,不能再函数内部。一个attribute可以是浮点数类型的标量,向量,或者矩阵。不可以是数组或则结构体
    uniform 一致变量。在着色器执行期间一致变量的值是不变的。与const常量不同的是,这个值在编译时期是未知的是由着色器外部初始化的。一致变量在顶点着色器和片段着色器之间是共享的。它也只能在全局范围进行声明。
    (maid的理解:一致变量可以当作是着色器对于外部的输入接口)
    varying 顶点着色器的输出。例如颜色或者纹理坐标,(插值后的数据)作为片段着色器的只读输入数据。必须是全局范围声明的全局变量。可以是浮点数类型的标量,向量,矩阵。不能是数组或者结构体。
    centorid varying 在没有多重采样的情况下,与varying是一样的意思。在多重采样时,centorid varying在光栅化的图形内部进行求值而不是在片段中心的固定位置求值。
    invariant (不变量)用于表示顶点着色器的输出和任何匹配片段着色器的输入,在不同的着色器中计算产生的值必须是一致的。所有的数据流和控制流,写入一个invariant变量的是一致的。编译器为了保证结果是完全一致的,需要放弃那些可能会导致不一致值的潜在的优化。除非必要,不要使用这个修饰符。在多通道渲染中避免z-fighting可能会使用到。
    in 用在函数的参数中,表示这个参数是输入的,在函数中改变这个值,并不会影响对调用的函数产生副作用。(相当于C语言的传值),这个是函数参数默认的修饰符
    out 用在函数的参数中,表示该参数是输出参数,值是会改变的。
    inout 用在函数的参数,表示这个参数即是输入参数也是输出参数。

    内置变量

    内置变量可以与固定函数功能进行交互。在使用前不需要声明。

    顶点着色器可用的内置变量:

    名称 类型 描述
    gl_Color vec4 输入属性-表示顶点的主颜色
    gl_SecondaryColor vec4 输入属性-表示顶点的辅助颜色
    gl_Normal vec3 输入属性-表示顶点的法线值
    gl_Vertex vec4 输入属性-表示物体空间的顶点位置
    gl_MultiTexCoordn vec4 输入属性-表示顶点的第n个纹理的坐标
    gl_FogCoord float 输入属性-表示顶点的雾坐标
    gl_Position vec4 输出属性-变换后的顶点的位置,用于后面的固定的裁剪等操作。所有的顶点着色器都必须写这个值。
    gl_ClipVertex vec4 输出坐标,用于用户裁剪平面的裁剪
    gl_PointSize float 点的大小
    gl_FrontColor vec4 正面的主颜色的varying输出
    gl_BackColor vec4 背面主颜色的varying输出
    gl_FrontSecondaryColor vec4 正面的辅助颜色的varying输出
    gl_BackSecondaryColor vec4 背面的辅助颜色的varying输出
    gl_TexCoord[] vec4 纹理坐标的数组varying输出
    gl_FogFragCoord float 雾坐标的varying输出

    片段着色器的内置变量:

    名称 类型 描述
    gl_Color vec4 包含主颜色的插值只读输入
    gl_SecondaryColor vec4 包含辅助颜色的插值只读输入
    gl_TexCoord[] vec4 包含纹理坐标数组的插值只读输入
    gl_FogFragCoord float 包含雾坐标的插值只读输入
    gl_FragCoord vec4 只读输入,窗口的x,y,z和1/w
    gl_FrontFacing bool 只读输入,如果是窗口正面图元的一部分,则这个值为true
    gl_PointCoord vec2 点精灵的二维空间坐标范围在(0.0, 0.0)到(1.0, 1.0)之间,仅用于点图元和点精灵开启的情况下。
    gl_FragData[] vec4 使用glDrawBuffers输出的数据数组。不能与gl_FragColor结合使用。
    gl_FragColor vec4 输出的颜色用于随后的像素操作
    gl_FragDepth float 输出的深度用于随后的像素操作,如果这个值没有被写,则使用固定功能管线的深度值代替

    操作符

    GLSL的操作符和大多数的语言很多都没有区别。不过像 求地址的& 和 解引用的 * 操作符不再GLSL中出现,因为GLSL不能直接操作地址。类型转换操作也是不允许的。 位操作符(&,|,^,~, <<, >> ,&=, |=, ^=, <<=, >>=)是GLSL保留的操作符,将来可能会被使用。还有求模操作(%,%=)也是保留的。

    关于矩阵

    OpenGL的矩阵是列主顺序的

    discard

    片段着色器中有一种特殊的控制流成为discard。使用discard会退出片段着色器,不执行后面的片段着色操作。片段也不会写入帧缓冲区。

    if (color.a < 0.9)

     discard;


    函数

    在每个shader中必须有一个main函数。main函数中的void参数是可选的,但返回值是void时必须的。

    GLSL中的函数,必须是在全局范围定义和声明的不能在函数定义中声明或定义函数。函数必须有返回类型,参数是可选的。参数的修饰符(in, out, inout, const等)是可选的。

    结构体和数组也可以作为函数的参数。如果是数组作为函数的参数,则必须制定其大小。在调用传参时,只传数组名就可以了。

    GLSL的函数是支持重载的。函数可以同名但其参数类型或者参数个数不同即可。

    类型转换

    glsl中,没有隐式类型转换

    展开全文
  • glsl

    2019-10-02 13:34:16
    glsl支持c++ 标准预处理 There is a preprocessor that processes the source strings as part of the compilation process. Except as noted below, it behaves as the C++ standard preprocessor (see section ...

    什么是顶点着色器?

    The vertex processor is a programmable unit that operates on incoming vertices and their associated data.Compilation units written in the OpenGL Shading Language to run on this processor are called vertex shaders.When a set of vertex shaders are successfully compiled and linked, they result in a vertex shader executable that runs on the vertex processor.

    The vertex processor operates on one vertex at a time. It does not replace graphics operations that require knowledge of several vertices at a time.



    着色器代码需要utf-8编码格式

    The source character set used for the OpenGL shading languages is Unicode in the UTF-8 encoding scheme.



    glsl支持c++ 标准预处理

    There is a preprocessor that processes the source strings as part of the compilation process. Except as noted below, it behaves as the C++ standard preprocessor (see section 10 “Normative References”).

    The complete list of preprocessor directives is as follows.

    #
    #define
    #undef
    #if
    #ifdef
    #ifndef
    #else
    #elif
    #endif
    #error
    #pragma
    #extension
    #version
    #line
    The following operators are also available
    defined ##



    一定支持1024一下的宏定义名称

    Implementations must support macro-name lengths of up to 1024 characters. Implementations are allowed to generate an error for a macro name of length greater than 1024 characters, but are also allowed to support lengths greater than 1024.

    运算符优先级



    glsl 关键字

    The following are the language's keywords and (after preprocessing) can only be used as described in this specification, or a compile-time error results:
    attribute const uniform varying buffer shared coherent volatile restrict readonly writeonly atomic_uint
    layout
    centroid flat smooth noperspective
    patch sample
    break continue do for while switch case default
    if else
    subroutine
    in out inout
    float double int void bool true false
    invariant precise
    discard return
    mat2 mat3 mat4 dmat2 dmat3 dmat4
    mat2x2 mat2x3 mat2x4 dmat2x2 dmat2x3 dmat2x4
    mat3x2 mat3x3 mat3x4 dmat3x2 dmat3x3 dmat3x4
    mat4x2 mat4x3 mat4x4 dmat4x2 dmat4x3 dmat4x4
    vec2 vec3 vec4 ivec2 ivec3 ivec4 bvec2 bvec3 bvec4 dvec2 dvec3 dvec4 uint uvec2 uvec3 uvec4

    lowp mediump highp precision
    sampler1D sampler2D sampler3D samplerCube
    sampler1DShadow sampler2DShadow samplerCubeShadow
    sampler1DArray sampler2DArray
    sampler1DArrayShadow sampler2DArrayShadow
    isampler1D isampler2D isampler3D isamplerCube
    isampler1DArray isampler2DArray
    usampler1D usampler2D usampler3D usamplerCube
    usampler1DArray usampler2DArray
    sampler2DRect sampler2DRectShadow isampler2DRect usampler2DRect samplerBuffer isamplerBuffer usamplerBuffer
    sampler2DMS isampler2DMS usampler2DMS
    sampler2DMSArray isampler2DMSArray usampler2DMSArray
    samplerCubeArray samplerCubeArrayShadow isamplerCubeArray usamplerCubeArray image1D iimage1D uimage1D
    image2D iimage2D uimage2D
    image3D iimage3D uimage3D
    image2DRect iimage2DRect uimage2DRect
    imageCube iimageCube uimageCube
    imageBuffer iimageBuffer uimageBuffer
    image1DArray iimage1DArray uimage1DArray
    image2DArray iimage2DArray uimage2DArray
    imageCubeArray iimageCubeArray uimageCubeArray
    image2DMS iimage2DMS uimage2DMS
    image2DMSArray iimage2DMSArray uimage2DMSArray
    struct

    The following are the keywords reserved for future use. Using them will result in a compile-time error:
    common partition active
    asm
    class union enum typedef template this resource

    goto
    inline noinline public static extern external interface long short half fixed unsigned superp
    input output
    hvec2 hvec3 hvec4 fvec2 fvec3 fvec4
    sampler3DRect
    filter
    sizeof cast
    namespace using



    不要使用连续的两个下划线作为标识符

    In addition, all identifiers containing two consecutive underscores ( __ ) are reserved for use by underlying software layers. Defining such a name in a shader does not itself result in an error, but may result in unintended behaviors that stem from having multiple definitions of the same name.



    标识符约束规则:

    identifier:
        nondigit
        identifier nondigit
         identifier digit
    nondigit: one of
        _ a b c d e f g h i j k l mn o p q r s t u v w x y z
        AB C D E F G H I J K LM N O PQ R S T U V W X Y Z
    digit: one of
        01 2 34 56 7 89

    控制流程 Page22

    For example:
    main() {
           float a = ...;// this is uniform flow control
           if (a < b) {  // this expression is true for some fragments, not all
               ....;     // non-uniform flow control
           } else {
               ....;     // non-uniform flow control
           }
           ....;         // uniform flow control again
       }







    转载于:https://www.cnblogs.com/afraidToForget/p/8000827.html

    展开全文
  • glsl:用于Rust的GLSL解析器
  • GLSL-PathTracer:GLSL路径跟踪器
  • 文章目录1 GLSL的入口函数和基本结构2 GLSL中的变量声明3 GLSL中变量的作用域4 GLSL中变量的初始化5 GLSL中变量的隐式转换 1 GLSL的入口函数和基本结构 对于很多编程语言学习的第一步就是学习如何输出HelloWorld,学...

    1 GLSL的入口函数和基本结构

    对于很多编程语言学习的第一步就是学习如何输出HelloWorld,学过类C语言的同学都知道,C和C++程序的入口函数就是从main函数开始,那么和C语言类似,GLSL语言的入口函数也是从main开始的,每一个OpenGL的shader都有着类似于下列代码的基本结构:

    #version 330 core

    void main()
    {
       // 在此处添加有关的shader程序代码
    }



    2 GLSL中的变量声明

    • 与C/C++类似,GLSL是一种强类型的编程语言,所有变量在使用之前都必须提前声明,并且需要在声明时就指定变量的数据类型。
      例如:
    double redValue = 1.0f;

    • 其次,变量的命名规范与C语言相同:可以使用字母、数字、下划线字符组成变量的名称,但是数字和下划线不能作为名称的第一个字符。
    • 另外与C语言不同的是:变量名称在命名时不能使用连续的下划线,因为,在GLSL中使用连续下划线字符的有可能是保留字符。

    3 GLSL中变量的作用域

    • 在任何函数定义之外声明的变量拥有全局作用域,因此对着色器中所有函数都是可见的。类似于C语言中的全局变量。
    #version 330 core

    double redColor = 1.0f;

    void main()
    {

    }


    上述代码中的redColor对于该shader中所有函数都是可见。

    • 在一组大括号之内,比如函数定义、循环体或者if语句块中声明的变量,只是对于该大括号内是可见的。类似于C语言中的局部变量。
    • for循环的迭代自变量,
      下面循环中的i,
    #version 330 core


    void main()
    {
       for(int i=0;i<100;++i)
       {

       }
    }



    上述的迭代变量i只在for循环体中有效,类似于C/C++。

    4 GLSL中变量的初始化

    int pointNum = 300;
    float length = 150.89f;
    bool isVisible = true;
    double a = 3.1456465456456456465465LF;

    • 所有声明的变量都必须在声明的同时进行初始化,防止出现错误
    • 浮点数的初始化必须包含一个小数点或者使用科学计数法进行表示,例如7E-8
    • flaot型的变量建议在初始化的时候在数值末尾添加f或者F后缀表示其为浮点数
    • double精度的变量初始化时必须在数值末尾添加lF或者LF后缀表示其为一个双精度的变量

    5 GLSL中变量的隐式转换

    因为GLSL是一种强类型语言,其有着比C/C++语言更加严格的隐式转换规则。
    比如说在C/C++中,bool型变量可以被隐式转换为int型变量,比如:

    int isPass = false;


    这在C/C++中是没有语法错误的,但是在GLSL中会返回一个编译错误,错误原因为:布尔值不能赋予整形变量。

    由此可见GLSL比C/C++更加注重类型安全,在GLSL可支持隐式转换的类型如下:

    可转换的类型 可从这些类型进行转换
    uint int
    float int、uint
    double int、uint、float

    好的,本节对GLSL中入口函数和变量的声明使用以及初始化做了一些简单的介绍,下一节的内容将对GLSL的基本数据类型以及聚合数据类型等进行介绍。

    如果大家有兴趣,可以访问我的个站http://www.stubbornhuang.com查看更多内容!

    展开全文
  • GLSL-Debugger/glsl-devil

    2018-09-25 08:52:37
    GLSL小巧的调试工具,可以代替glDebugger。我自己编译好的,免去自己编译的麻烦
  • GLSL backend

    2020-11-26 19:08:26
    re two GLSL branches floating around: 1) https://git.iodoom.org/~raynorpat/iodoom3/raynorpats-glsl_iodoom3/commits/master and a continuation 2) ...
  • GLSL bear

    2020-12-08 20:30:54
    <div><p>Are there even linters out there for GLSL?</p><p>该提问来源于开源项目:coala/coala-bears</p></div>
  • GLSL优化器 :warning_selector: 截至2016年中,该项目不太可能有重大发展。 在Unity,我们将转移到其他着色器编译管道,其中不使用glsl-optimizer。 因此,就我而言,将不会进行大量工作。 :warning_selector: 一...
  • GLSL TransformFeedback

    2021-01-06 03:48:21
    <div><p>GLSL Transform Feedback doesn't work on NVIDIA GTX 660 (driver 314.22)</p><p>该提问来源于开源项目:PixarAnimationStudios/OpenSubdiv</p></div>
  • GLSL-Debugger, GLSL源级调试器 glsl调试器 GLSL源级调试器。这是最初被称为 glslDevil ( http://www.vis.uni-stuttgart.de/glsldevil/ )的开源 public 版本,由 Thomas Klein,Magn
  • glsl issue

    2020-12-09 13:27:32
    <div><p>Im trying to upgrade my app to react native 50, and after updating to the latest version of this plugin i am getting an error GLSL is only available in gl-react v2. What versions of gl react ...
  • Minify GLSL

    2021-01-11 06:00:04
    <div><p>To reduce asset size, the converter should have an option (off by default) to minify the generated GLSL. <p>Removing whitespace and comments is obvious (that is actually all my WebGL engine ...
  • glslc:使用显示驱动程序的简单GLSL编译检查器
  • 高级GLSL

    2020-02-10 12:14:29
    高级GLSL 原文 Advanced GLSL 作者 JoeyDeVries 翻译 Krasjet 校对 暂未校对 这一小节并不会向你展示非常先进非常酷的新特性,也不会对场景的视觉质量有显著的提高。但是,这一节会或多或少...

    高级GLSL

    原文 Advanced GLSL
    作者 JoeyDeVries
    翻译 Krasjet
    校对 暂未校对

    这一小节并不会向你展示非常先进非常酷的新特性,也不会对场景的视觉质量有显著的提高。但是,这一节会或多或少涉及GLSL的一些有趣的地方以及一些很棒的技巧,它们可能在今后会帮助到你。简单来说,它们就是在组合使用OpenGL和GLSL创建程序时的一些最好要知道的东西,和一些会让你生活更加轻松的特性

    我们将会讨论一些有趣的内建变量(Built-in Variable),管理着色器输入和输出的新方式以及一个叫做Uniform缓冲对象(Uniform Buffer Object)的有用工具。

    GLSL的内建变量

    着色器都是最简化的,如果需要当前着色器以外地方的数据的话,我们必须要将数据传进来。我们已经学会使用顶点属性、uniform和采样器来完成这一任务了。然而,除此之外,GLSL还定义了另外几个以gl_为前缀的变量,它们能提供给我们更多的方式来读取/写入数据。我们已经在前面教程中接触过其中的两个了:顶点着色器的输出向量gl_Position,和片段着色器的gl_FragCoord。

    我们将会讨论几个有趣的GLSL内建输入和输出变量,并会解释它们能够怎样帮助你。注意,我们将不会讨论GLSL中存在的所有内建变量,如果你想知道所有的内建变量的话,请查看OpenGL的wiki

    顶点着色器变量

    我们已经见过gl_Position了,它是顶点着色器的裁剪空间输出位置向量。如果你想在屏幕上显示任何东西,在顶点着色器中设置gl_Position是必须的步骤。这已经是它的全部功能了。

    gl_PointSize

    我们能够选用的其中一个图元是GL_POINTS,如果使用它的话,每一个顶点都是一个图元,都会被渲染为一个点。我们可以通过OpenGL的glPointSize函数来设置渲染出来的点的大小,但我们也可以在顶点着色器中修改这个值。

    GLSL定义了一个叫做gl_PointSize输出变量,它是一个float变量,你可以使用它来设置点的宽高(像素)。在顶点着色器中修改点的大小的话,你就能对每个顶点设置不同的值了。

    在顶点着色器中修改点大小的功能默认是禁用的,如果你需要启用它的话,你需要启用OpenGL的GL_PROGRAM_POINT_SIZE:

    glEnable(GL_PROGRAM_POINT_SIZE);


    一个简单的例子就是将点的大小设置为裁剪空间位置的z值,也就是顶点距观察者的距离。点的大小会随着观察者距顶点距离变远而增大。

    void main()
    {
        gl_Position = projection * view * model * vec4(aPos, 1.0);
        gl_PointSize = gl_Position.z;
    }

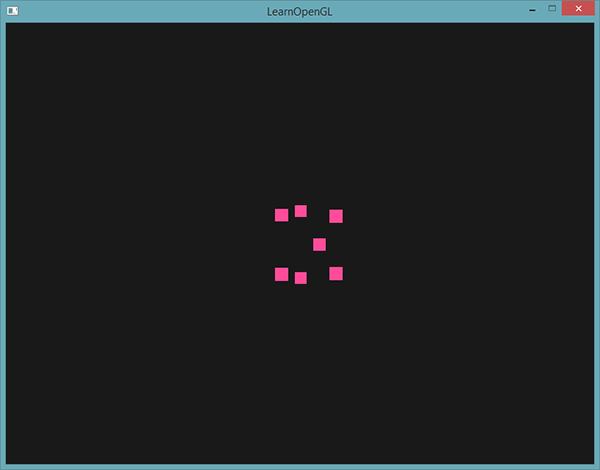

    结果就是,当我们远离这些点的时候,它们会变得更大:

    你可以想到,对每个顶点使用不同的点大小,会在粒子生成之类的技术中很有意思。

    gl_VertexID

    gl_Position和gl_PointSize都是输出变量,因为它们的值是作为顶点着色器的输出被读取的。我们可以对它们进行写入,来改变结果。顶点着色器还为我们提供了一个有趣的输入变量,我们只能对它进行读取,它叫做gl_VertexID。

    整型变量gl_VertexID储存了正在绘制顶点的当前ID。当(使用glDrawElements)进行索引渲染的时候,这个变量会存储正在绘制顶点的当前索引。当(使用glDrawArrays)不使用索引进行绘制的时候,这个变量会储存从渲染调用开始的已处理顶点数量。

    虽然现在它没有什么具体的用途,但知道我们能够访问这个信息总是好的。

    片段着色器变量

    在片段着色器中,我们也能访问到一些有趣的变量。GLSL提供给我们两个有趣的输入变量:gl_FragCoord和gl_FrontFacing。

    gl_FragCoord

    在讨论深度测试的时候,我们已经见过gl_FragCoord很多次了,因为gl_FragCoord的z分量等于对应片段的深度值。然而,我们也能使用它的x和y分量来实现一些有趣的效果。

    gl_FragCoord的x和y分量是片段的窗口空间(Window-space)坐标,其原点为窗口的左下角。我们已经使用glViewport设定了一个800x600的窗口了,所以片段窗口空间坐标的x分量将在0到800之间,y分量在0到600之间。

    通过利用片段着色器,我们可以根据片段的窗口坐标,计算出不同的颜色。gl_FragCoord的一个常见用处是用于对比不同片段计算的视觉输出效果,这在技术演示中可以经常看到。比如说,我们能够将屏幕分成两部分,在窗口的左侧渲染一种输出,在窗口的右侧渲染另一种输出。下面这个例子片段着色器会根据窗口坐标输出不同的颜色:

    void main()
    {
        if(gl_FragCoord.x < 400)
            FragColor = vec4(1.0, 0.0, 0.0, 1.0);
        else
            FragColor = vec4(0.0, 1.0, 0.0, 1.0);
    }

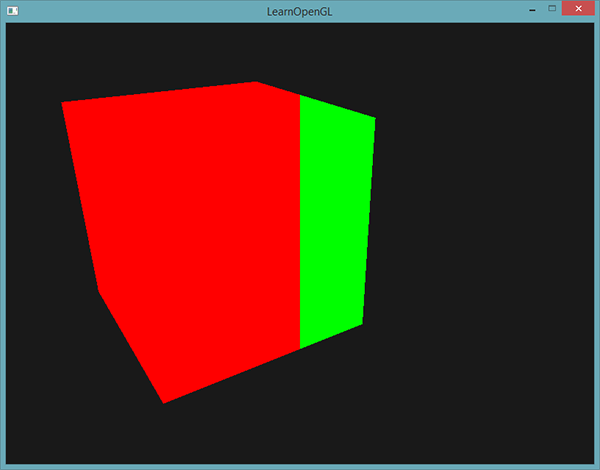

    因为窗口的宽度是800。当一个像素的x坐标小于400时,它一定在窗口的左侧,所以我们给它一个不同的颜色。

    我们现在会计算出两个完全不同的片段着色器结果,并将它们显示在窗口的两侧。举例来说,你可以将它用于测试不同的光照技巧。

    gl_FrontFacing

    片段着色器另外一个很有意思的输入变量是gl_FrontFacing。在面剔除教程中,我们提到OpenGL能够根据顶点的环绕顺序来决定一个面是正向还是背向面。如果我们不(启用GL_FACE_CULL来)使用面剔除,那么gl_FrontFacing将会告诉我们当前片段是属于正向面的一部分还是背向面的一部分。举例来说,我们能够对正向面计算出不同的颜色。

    gl_FrontFacing变量是一个bool,如果当前片段是正向面的一部分那么就是true,否则就是false。比如说,我们可以这样子创建一个立方体,在内部和外部使用不同的纹理:

    #version 330 core
    out vec4 FragColor;

    in vec2 TexCoords;

    uniform sampler2D frontTexture;
    uniform sampler2D backTexture;

    void main()
    {
        if(gl_FrontFacing)
            FragColor = texture(frontTexture, TexCoords);
        else
            FragColor = texture(backTexture, TexCoords);
    }

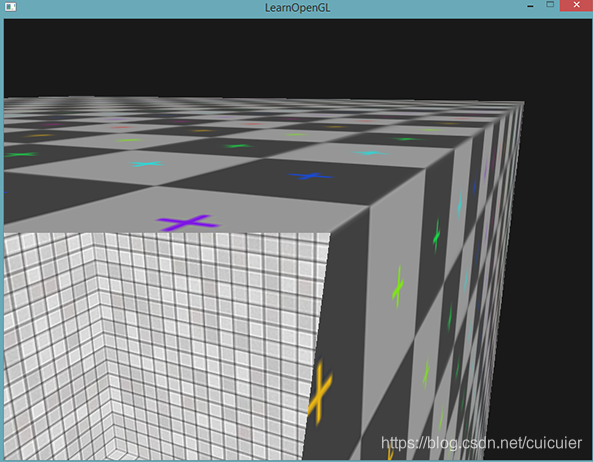

    如果我们往箱子里面看,就能看到使用的是不同的纹理。



    注意,如果你开启了面剔除,你就看不到箱子内部的面了,所以现在再使用gl_FrontFacing就没有意义了。

    gl_FragDepth

    输入变量gl_FragCoord能让我们读取当前片段的窗口空间坐标,并获取它的深度值,但是它是一个只读(Read-only)变量。我们不能修改片段的窗口空间坐标,但实际上修改片段的深度值还是可能的。GLSL提供给我们一个叫做gl_FragDepth的输出变量,我们可以使用它来在着色器内设置片段的深度值。

    要想设置深度值,我们直接写入一个0.0到1.0之间的float值到输出变量就可以了:

    gl_FragDepth = 0.0; // 这个片段现在的深度值为 0.0


    如果着色器没有写入值到gl_FragDepth,它会自动取用gl_FragCoord.z的值。

    然而,由我们自己设置深度值有一个很大的缺点,只要我们在片段着色器中对gl_FragDepth进行写入,OpenGL就会(像深度测试小节中讨论的那样)禁用所有的提前深度测试(Early Depth Testing)。它被禁用的原因是,OpenGL无法在片段着色器运行之前得知片段将拥有的深度值,因为片段着色器可能会完全修改这个深度值。

    在写入gl_FragDepth时,你就需要考虑到它所带来的性能影响。然而,从OpenGL 4.2起,我们仍可以对两者进行一定的调和,在片段着色器的顶部使用深度条件(Depth Condition)重新声明gl_FragDepth变量:

    layout (depth_<condition>) out float gl_FragDepth;


    condition可以为下面的值:

    条件 描述
    any 默认值。提前深度测试是禁用的,你会损失很多性能
    greater 你只能让深度值比gl_FragCoord.z更大
    less 你只能让深度值比gl_FragCoord.z更小
    unchanged 如果你要写入gl_FragDepth,你将只能写入gl_FragCoord.z的值

    通过将深度条件设置为greater或者less,OpenGL就能假设你只会写入比当前片段深度值更大或者更小的值了。这样子的话,当深度值比片段的深度值要小的时候,OpenGL仍是能够进行提前深度测试的。

    下面这个例子中,我们对片段的深度值进行了递增,但仍然也保留了一些提前深度测试:

    #version 420 core // 注意GLSL的版本!
    out vec4 FragColor;
    layout (depth_greater) out float gl_FragDepth;

    void main()
    {
        FragColor = vec4(1.0);
        gl_FragDepth = gl_FragCoord.z + 0.1;
    }


    注意这个特性只在OpenGL 4.2版本或以上才提供。

    接口块

    到目前为止,每当我们希望从顶点着色器向片段着色器发送数据时,我们都声明了几个对应的输入/输出变量。将它们一个一个声明是着色器间发送数据最简单的方式了,但当程序变得更大时,你希望发送的可能就不只是几个变量了,它还可能包括数组和结构体。

    为了帮助我们管理这些变量,GLSL为我们提供了一个叫做接口块(Interface Block)的东西,来方便我们组合这些变量。接口块的声明和struct的声明有点相像,不同的是,现在根据它是一个输入还是输出块(Block),使用in或out关键字来定义的。

    #version 330 core
    layout (location = 0) in vec3 aPos;
    layout (location = 1) in vec2 aTexCoords;

    uniform mat4 model;
    uniform mat4 view;
    uniform mat4 projection;

    out VS_OUT
    {
        vec2 TexCoords;
    } vs_out;

    void main()
    {
        gl_Position = projection * view * model * vec4(aPos, 1.0);
        vs_out.TexCoords = aTexCoords;
    }


    这次我们声明了一个叫做vs_out的接口块,它打包了我们希望发送到下一个着色器中的所有输出变量。这只是一个很简单的例子,但你可以想象一下,它能够帮助你管理着色器的输入和输出。当我们希望将着色器的输入或输出打包为数组时,它也会非常有用,我们将在下一节讨论几何着色器(Geometry Shader)时见到。

    之后,我们还需要在下一个着色器,即片段着色器,中定义一个输入接口块。块名(Block Name)应该是和着色器中一样的(VS_OUT),但实例名(Instance Name)(顶点着色器中用的是vs_out)可以是随意的,但要避免使用误导性的名称,比如对实际上包含输入变量的接口块命名为vs_out。

    #version 330 core
    out vec4 FragColor;

    in VS_OUT
    {
        vec2 TexCoords;
    } fs_in;

    uniform sampler2D texture;

    void main()
    {
        FragColor = texture(texture, fs_in.TexCoords);
    }


    只要两个接口块的名字一样,它们对应的输入和输出将会匹配起来。这是帮助你管理代码的又一个有用特性,它在几何着色器这样穿插特定着色器阶段的场景下会很有用。

    Uniform缓冲对象

    我们已经使用OpenGL很长时间了,学会了一些很酷的技巧,但也遇到了一些很麻烦的地方。比如说,当使用多于一个的着色器时,尽管大部分的uniform变量都是相同的,我们还是需要不断地设置它们,所以为什么要这么麻烦地重复设置它们呢?

    OpenGL为我们提供了一个叫做Uniform缓冲对象(Uniform Buffer Object)的工具,它允许我们定义一系列在多个着色器中相同的全局Uniform变量。当使用Uniform缓冲对象的时候,我们只需要设置相关的uniform一次。当然,我们仍需要手动设置每个着色器中不同的uniform。并且创建和配置Uniform缓冲对象会有一点繁琐。

    因为Uniform缓冲对象仍是一个缓冲,我们可以使用glGenBuffers来创建它,将它绑定到GL_UNIFORM_BUFFER缓冲目标,并将所有相关的uniform数据存入缓冲。在Uniform缓冲对象中储存数据是有一些规则的,我们将会在之后讨论它。首先,我们将使用一个简单的顶点着色器,将projection和view矩阵存储到所谓的Uniform块(Uniform Block)中:

    #version 330 core
    layout (location = 0) in vec3 aPos;

    layout (std140) uniform Matrices
    {
        mat4 projection;
        mat4 view;
    };

    uniform mat4 model;

    void main()
    {
        gl_Position = projection * view * model * vec4(aPos, 1.0);
    }


    在我们大多数的例子中,我们都会在每个渲染迭代中,对每个着色器设置projection和view Uniform矩阵。这是利用Uniform缓冲对象的一个非常完美的例子,因为现在我们只需要存储这些矩阵一次就可以了。

    这里,我们声明了一个叫做Matrices的Uniform块,它储存了两个4x4矩阵。Uniform块中的变量可以直接访问,不需要加块名作为前缀。接下来,我们在OpenGL代码中将这些矩阵值存入缓冲中,每个声明了这个Uniform块的着色器都能够访问这些矩阵。

    你现在可能会在想layout (std140)这个语句是什么意思。它的意思是说,当前定义的Uniform块对它的内容使用一个特定的内存布局。这个语句设置了Uniform块布局(Uniform Block Layout)。

    Uniform块布局

    Uniform块的内容是储存在一个缓冲对象中的,它实际上只是一块预留内存。因为这块内存并不会保存它具体保存的是什么类型的数据,我们还需要告诉OpenGL内存的哪一部分对应着着色器中的哪一个uniform变量。

    假设着色器中有以下的这个Uniform块:

    layout (std140) uniform ExampleBlock
    {
        float value;
        vec3  vector;
        mat4  matrix;
        float values[3];
        bool  boolean;
        int   integer;
    };


    我们需要知道的是每个变量的大小(字节)和(从块起始位置的)偏移量,来让我们能够按顺序将它们放进缓冲中。每个元素的大小都是在OpenGL中有清楚地声明的,而且直接对应C++数据类型,其中向量和矩阵都是大的float数组。OpenGL没有声明的是这些变量间的间距(Spacing)。这允许硬件能够在它认为合适的位置放置变量。比如说,一些硬件可能会将一个vec3放置在float边上。不是所有的硬件都能这样处理,可能会在附加这个float之前,先将vec3填充(Pad)为一个4个float的数组。这个特性本身很棒,但是会对我们造成麻烦。

    默认情况下,GLSL会使用一个叫做共享(Shared)布局的Uniform内存布局,共享是因为一旦硬件定义了偏移量,它们在多个程序中是共享并一致的。使用共享布局时,GLSL是可以为了优化而对uniform变量的位置进行变动的,只要变量的顺序保持不变。因为我们无法知道每个uniform变量的偏移量,我们也就不知道如何准确地填充我们的Uniform缓冲了。我们能够使用像是glGetUniformIndices这样的函数来查询这个信息,但这超出本节的范围了。

    虽然共享布局给了我们很多节省空间的优化,但是我们需要查询每个uniform变量的偏移量,这会产生非常多的工作量。通常的做法是,不使用共享布局,而是使用std140布局。std140布局声明了每个变量的偏移量都是由一系列规则所决定的,这显式地声明了每个变量类型的内存布局。由于这是显式提及的,我们可以手动计算出每个变量的偏移量。

    每个变量都有一个基准对齐量(Base Alignment),它等于一个变量在Uniform块中所占据的空间(包括填充量(Padding)),这个基准对齐量是使用std140布局的规则计算出来的。接下来,对每个变量,我们再计算它的对齐偏移量(Aligned Offset),它是一个变量从块起始位置的字节偏移量。一个变量的对齐字节偏移量必须等于基准对齐量的倍数。

    布局规则的原文可以在OpenGL的Uniform缓冲规范这里找到,但我们将会在下面列出最常见的规则。GLSL中的每个变量,比如说int、float和bool,都被定义为4字节量。每4个字节将会用一个N来表示。

    类型 布局规则
    标量,比如int和bool 每个标量的基准对齐量为N。
    向量 2N或者4N。这意味着vec3的基准对齐量为4N。
    标量或向量的数组 每个元素的基准对齐量与vec4的相同。
    矩阵 储存为列向量的数组,每个向量的基准对齐量与vec4的相同。
    结构体 等于所有元素根据规则计算后的大小,但会填充到vec4大小的倍数。

    和OpenGL大多数的规范一样,使用例子就能更容易地理解。我们会使用之前引入的那个叫做ExampleBlock的Uniform块,并使用std140布局计算出每个成员的对齐偏移量:

    layout (std140) uniform ExampleBlock
    {
                         // 基准对齐量       // 对齐偏移量
        float value;     // 4               // 0
        vec3 vector;     // 16              // 16  (必须是16的倍数,所以 4->16)
        mat4 matrix;     // 16              // 32  (列 0)
                         // 16              // 48  (列 1)
                         // 16              // 64  (列 2)
                         // 16              // 80  (列 3)
        float values[3]; // 16              // 96  (values[0])
                         // 16              // 112 (values[1])
                         // 16              // 128 (values[2])
        bool boolean;    // 4               // 144
        int integer;     // 4               // 148
    };


    作为练习,尝试去自己计算一下偏移量,并和表格进行对比。使用计算后的偏移量值,根据std140布局的规则,我们就能使用像是glBufferSubData的函数将变量数据按照偏移量填充进缓冲中了。虽然std140布局不是最高效的布局,但它保证了内存布局在每个声明了这个Uniform块的程序中是一致的。

    通过在Uniform块定义之前添加layout (std140)语句,我们告诉OpenGL这个Uniform块使用的是std140布局。除此之外还可以选择两个布局,但它们都需要我们在填充缓冲之前先查询每个偏移量。我们已经见过shared布局了,剩下的一个布局是packed。当使用紧凑(Packed)布局时,是不能保证这个布局在每个程序中保持不变的(即非共享),因为它允许编译器去将uniform变量从Uniform块中优化掉,这在每个着色器中都可能是不同的。

    使用Uniform缓冲

    我们已经讨论了如何在着色器中定义Uniform块,并设定它们的内存布局了,但我们还没有讨论该如何使用它们。

    首先,我们需要调用glGenBuffers,创建一个Uniform缓冲对象。一旦我们有了一个缓冲对象,我们需要将它绑定到GL_UNIFORM_BUFFER目标,并调用glBufferData,分配足够的内存。

    unsigned int uboExampleBlock;
    glGenBuffers(1, &uboExampleBlock);
    glBindBuffer(GL_UNIFORM_BUFFER, uboExampleBlock);
    glBufferData(GL_UNIFORM_BUFFER, 152, NULL, GL_STATIC_DRAW); // 分配152字节的内存
    glBindBuffer(GL_UNIFORM_BUFFER, 0);


    现在,每当我们需要对缓冲更新或者插入数据,我们都会绑定到uboExampleBlock,并使用glBufferSubData来更新它的内存。我们只需要更新这个Uniform缓冲一次,所有使用这个缓冲的着色器就都使用的是更新后的数据了。但是,如何才能让OpenGL知道哪个Uniform缓冲对应的是哪个Uniform块呢?

    在OpenGL上下文中,定义了一些绑定点(Binding Point),我们可以将一个Uniform缓冲链接至它。在创建Uniform缓冲之后,我们将它绑定到其中一个绑定点上,并将着色器中的Uniform块绑定到相同的绑定点,把它们连接到一起。下面的这个图示展示了这个:

    你可以看到,我们可以绑定多个Uniform缓冲到不同的绑定点上。因为着色器A和着色器B都有一个链接到绑定点0的Uniform块,它们的Uniform块将会共享相同的uniform数据,uboMatrices,前提条件是两个着色器都定义了相同的MatricesUniform块。

    为了将Uniform块绑定到一个特定的绑定点中,我们需要调用glUniformBlockBinding函数,它的第一个参数是一个程序对象,之后是一个Uniform块索引和链接到的绑定点。Uniform块索引(Uniform Block Index)是着色器中已定义Uniform块的位置值索引。这可以通过调用glGetUniformBlockIndex来获取,它接受一个程序对象和Uniform块的名称。我们可以用以下方式将图示中的Lights Uniform块链接到绑定点2:

    unsigned int lights_index = glGetUniformBlockIndex(shaderA.ID, "Lights");
    glUniformBlockBinding(shaderA.ID, lights_index, 2);


    注意我们需要对每个着色器重复这一步骤。

    从OpenGL 4.2版本起,你也可以添加一个布局标识符,显式地将Uniform块的绑定点储存在着色器中,这样就不用再调用glGetUniformBlockIndex和glUniformBlockBinding了。下面的代码显式地设置了LightsUniform块的绑定点。

    layout(std140, binding = 2) uniform Lights { ... };


    接下来,我们还需要绑定Uniform缓冲对象到相同的绑定点上,这可以使用glBindBufferBase或glBindBufferRange来完成。

    glBindBufferBase(GL_UNIFORM_BUFFER, 2, uboExampleBlock);
    // 或
    glBindBufferRange(GL_UNIFORM_BUFFER, 2, uboExampleBlock, 0, 152);


    glBindbufferBase需要一个目标,一个绑定点索引和一个Uniform缓冲对象作为它的参数。这个函数将uboExampleBlock链接到绑定点2上,自此,绑定点的两端都链接上了。你也可以使用glBindBufferRange函数,它需要一个附加的偏移量和大小参数,这样子你可以绑定Uniform缓冲的特定一部分到绑定点中。通过使用glBindBufferRange函数,你可以让多个不同的Uniform块绑定到同一个Uniform缓冲对象上。

    现在,所有的东西都配置完毕了,我们可以开始向Uniform缓冲中添加数据了。只要我们需要,就可以使用glBufferSubData函数,用一个字节数组添加所有的数据,或者更新缓冲的一部分。要想更新uniform变量boolean,我们可以用以下方式更新Uniform缓冲对象:

    glBindBuffer(GL_UNIFORM_BUFFER, uboExampleBlock);
    int b = true; // GLSL中的bool是4字节的,所以我们将它存为一个integer
    glBufferSubData(GL_UNIFORM_BUFFER, 144, 4, &b);
    glBindBuffer(GL_UNIFORM_BUFFER, 0);


    同样的步骤也能应用到Uniform块中其它的uniform变量上,但需要使用不同的范围参数。

    一个简单的例子

    所以,我们来展示一个真正使用Uniform缓冲对象的例子。如果我们回头看看之前所有的代码例子,我们不断地在使用3个矩阵:投影、观察和模型矩阵。在所有的这些矩阵中,只有模型矩阵会频繁变动。如果我们有多个着色器使用了这同一组矩阵,那么使用Uniform缓冲对象可能会更好。

    我们会将投影和模型矩阵存储到一个叫做Matrices的Uniform块中。我们不会将模型矩阵存在这里,因为模型矩阵在不同的着色器中会不断改变,所以使用Uniform缓冲对象并不会带来什么好处。

    #version 330 core
    layout (location = 0) in vec3 aPos;

    layout (std140) uniform Matrices
    {
        mat4 projection;
        mat4 view;
    };
    uniform mat4 model;

    void main()
    {
        gl_Position = projection * view * model * vec4(aPos, 1.0);
    }


    这里没什么特别的,除了我们现在使用的是一个std140布局的Uniform块。我们将在例子程序中,显示4个立方体,每个立方体都是使用不同的着色器程序渲染的。这4个着色器程序将使用相同的顶点着色器,但使用的是不同的片段着色器,每个着色器会输出不同的颜色。

    首先,我们将顶点着色器的Uniform块设置为绑定点0。注意我们需要对每个着色器都设置一遍。

    unsigned int uniformBlockIndexRed    = glGetUniformBlockIndex(shaderRed.ID, "Matrices");
    unsigned int uniformBlockIndexGreen  = glGetUniformBlockIndex(shaderGreen.ID, "Matrices");
    unsigned int uniformBlockIndexBlue   = glGetUniformBlockIndex(shaderBlue.ID, "Matrices");
    unsigned int uniformBlockIndexYellow = glGetUniformBlockIndex(shaderYellow.ID, "Matrices");

    glUniformBlockBinding(shaderRed.ID,    uniformBlockIndexRed, 0);
    glUniformBlockBinding(shaderGreen.ID,  uniformBlockIndexGreen, 0);
    glUniformBlockBinding(shaderBlue.ID,   uniformBlockIndexBlue, 0);
    glUniformBlockBinding(shaderYellow.ID, uniformBlockIndexYellow, 0);


    接下来,我们创建Uniform缓冲对象本身,并将其绑定到绑定点0:

    unsigned int uboMatrices
    glGenBuffers(1, &uboMatrices);

    glBindBuffer(GL_UNIFORM_BUFFER, uboMatrices);
    glBufferData(GL_UNIFORM_BUFFER, 2 * sizeof(glm::mat4), NULL, GL_STATIC_DRAW);
    glBindBuffer(GL_UNIFORM_BUFFER, 0);

    glBindBufferRange(GL_UNIFORM_BUFFER, 0, uboMatrices, 0, 2 * sizeof(glm::mat4));


    首先我们为缓冲分配了足够的内存,它等于glm::mat4大小的两倍。GLM矩阵类型的大小直接对应于GLSL中的mat4。接下来,我们将缓冲中的特定范围(在这里是整个缓冲)链接到绑定点0。

    剩余的就是填充这个缓冲了。如果我们将投影矩阵的视野(Field of View)值保持不变(所以摄像机就没有缩放了),我们只需要将其在程序中定义一次——这也意味着我们只需要将它插入到缓冲中一次。因为我们已经为缓冲对象分配了足够的内存,我们可以使用glBufferSubData在进入渲染循环之前存储投影矩阵:

    glm::mat4 projection = glm::perspective(glm::radians(45.0f), (float)width/(float)height, 0.1f, 100.0f);
    glBindBuffer(GL_UNIFORM_BUFFER, uboMatrices);
    glBufferSubData(GL_UNIFORM_BUFFER, 0, sizeof(glm::mat4), glm::value_ptr(projection));
    glBindBuffer(GL_UNIFORM_BUFFER, 0);


    这里我们将投影矩阵储存在Uniform缓冲的前半部分。在每次渲染迭代中绘制物体之前,我们会将观察矩阵更新到缓冲的后半部分:

    glm::mat4 view = camera.GetViewMatrix();
    glBindBuffer(GL_UNIFORM_BUFFER, uboMatrices);
    glBufferSubData(GL_UNIFORM_BUFFER, sizeof(glm::mat4), sizeof(glm::mat4), glm::value_ptr(view));
    glBindBuffer(GL_UNIFORM_BUFFER, 0);


    Uniform缓冲对象的部分就结束了。每个包含了Matrices这个Uniform块的顶点着色器将会包含储存在uboMatrices中的数据。所以,如果我们现在要用4个不同的着色器绘制4个立方体,它们的投影和观察矩阵都会是一样的。

    glBindVertexArray(cubeVAO);
    shaderRed.use();
    glm::mat4 model;
    model = glm::translate(model, glm::vec3(-0.75f, 0.75f, 0.0f));  // 移动到左上角
    shaderRed.setMat4("model", model);
    glDrawArrays(GL_TRIANGLES, 0, 36);
    // ... 绘制绿色立方体
    // ... 绘制蓝色立方体
    // ... 绘制黄色立方体


    唯一需要设置的uniform只剩model uniform了。在像这样的场景中使用Uniform缓冲对象会让我们在每个着色器中都剩下一些uniform调用。最终的结果会是这样的:

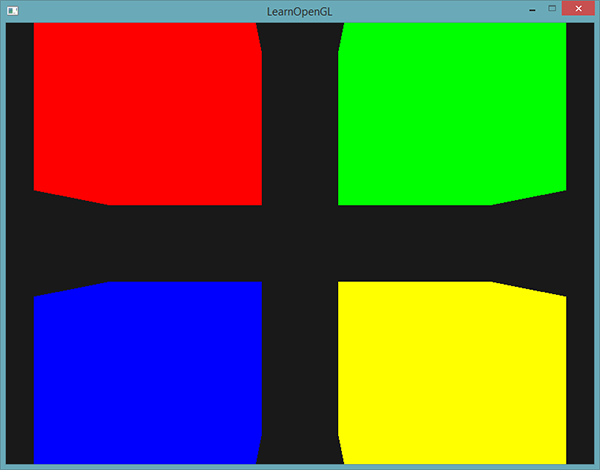

    因为修改了模型矩阵,每个立方体都移动到了窗口的一边,并且由于使用了不同的片段着色器,它们的颜色也不同。这只是一个很简单的情景,我们可能会需要使用Uniform缓冲对象,但任何大型的渲染程序都可能同时激活有上百个着色器程序,这时候Uniform缓冲对象的优势就会很大地体现出来了。

    你可以在这里找到uniform例子程序的完整源代码。

    Uniform缓冲对象比起独立的uniform有很多好处。第一,一次设置很多uniform会比一个一个设置多个uniform要快很多。第二,比起在多个着色器中修改同样的uniform,在Uniform缓冲中修改一次会更容易一些。最后一个好处可能不会立即显现,如果使用Uniform缓冲对象的话,你可以在着色器中使用更多的uniform。OpenGL限制了它能够处理的uniform数量,这可以通过GL_MAX_VERTEX_UNIFORM_COMPONENTS来查询。当使用Uniform缓冲对象时,最大的数量会更高。所以,当你达到了uniform的最大数量时(比如再做骨骼动画(Skeletal Animation)的时候),你总是可以选择使用Uniform缓冲对象。

    展开全文
  • glsl_test tests/" or glsl_compiler on my own shader, the thing keeps working and never finishes. <p>Sample: $ ./glsl_test tests/ ** running vertex tests for OpenGL ES 2.0... <p>top shows that glsl...
  • 关于glsl常量整理

    2020-10-27 16:09:19
    关于glsl常量整理
  • solar2d_shader_glsl GLSL着色器的各种构建块。
  • sublime-glsl:Sublime Text 2和3的GLSL语法突出显示
  • webgl glsl

    2018-09-19 18:39:00
    GLSL是什么? GLSL是运行在GPU上的着色器语言 GLSL有自己的语法,跟js有些不同. GLSL是一个强类型的语言,所以在写着器语言时,必须要用强类型,强类型,强类型,强类型 GLSL是着色器语言,WebGL的全部内容...
  • GLSL Versions

    2019-07-17 10:14:12
    GLSL Versions mattdesl edited this pageon 13 Sep 2013·15 revisions Intro You can use the#versioncommand as the first line of your shader to specify GLSL version: #version 120 void main() { ...
  • My user base has a huge amount of existing GLSL shaders they have written for my application, which is currently OpenGL backed. I'm now porting to Vulkan, and all of these shaders need to continue...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 7,285
精华内容 2,914
关键字:

glsl
