    摘要:

    PBFT是Practical Byzantine Fault Tolerance的缩写,即:实用拜占庭容错算法。该算法是Miguel Castro(卡斯特罗)和Barbara Liskov(利斯科夫)在1999年提出来的,解决了原始拜占庭容错算法效率不高的问题,算法的时间复杂度是O(n^2),使得在实际系统应用中可以解决拜占庭容错问题。该论文发表在1999年的操作系统设计与实现国际会议上(OSDI99)。其中Barbara Liskov就是提出了著名的里氏替换原则(LSP)的人,2008年图灵奖得主。以下拜占庭容错问题简称BFT。

    BFT是区块链共识算法中,需要解决的一个核心问题,以比特币和以太访为代表的POW,EOS为代表的DPOS,以及今后以太访逐渐替换的共识算法POS,这些都是公链算法,解决的是共识节点众多情况下的BFT。而PBFT是在联盟链共识节点较少的情况下BFT的一种解决方案。

    网上已经有很多关于PBFT算法的描述,但是写的都不是很明白,本文以一种更为清晰易懂的方法,彻底讲明白PBFT算法原理。下一篇文章将会结合fabric-0.6.0-preview 中的代码,讲解超级账本项目是如何实现PBFT算法的。

    本文假设读者已经理解什么是BFT问题。

    PBFT算法流程:

    PBFT算法前提,采用密码学算法保证节点之间的消息传送是不可篡改的。

    PBFT容忍无效或者恶意节点数:f,为了保障整个系统可以正常运转,需要有2f+1个正常节点,系统的总节点数为:|R| = 3f + 1。也就是说,PBFT算法可以容忍小于1/3个无效或者恶意节点,该部分的原理证明请参考PBFT论文,下文有链接地址。

    PBFT是一种状态机副本复制算法,所有的副本在一个视图(view)轮换的过程中操作,主节点通过视图编号以及节点数集合来确定,即:主节点 p = v mod |R|。v:视图编号,|R|节点个数,p:主节点编号。

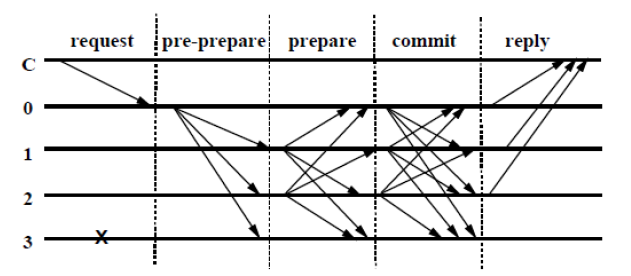

    PBFT算法主体实现流程图如下:
    PBFT

    以下详细说明,每个主体流程内容:

    1. REQUEST:

    客户端c向主节点p发送<REQUEST, o, t, c>请求。o: 请求的具体操作,t: 请求时客户端追加的时间戳,c:客户端标识。REQUEST: 包含消息内容m,以及消息摘要d(m)。客户端对请求进行签名。

    2. PRE-PREPARE:

    主节点收到客户端的请求,需要进行以下交验:

    a. 客户端请求消息签名是否正确。

    非法请求丢弃。正确请求,分配一个编号n,编号n主要用于对客户端的请求进行排序。然后广播一条<<PRE-PREPARE, v, n, d>, m>消息给其他副本节点。v:视图编号,d客户端消息摘要,m消息内容。<PRE-PREPARE, v, n, d>进行主节点签名。n是要在某一个范围区间内的[h, H],具体原因参见垃圾回收章节。

    3. PREPARE:

    副本节点i收到主节点的PRE-PREPARE消息,需要进行以下交验:

    a. 主节点PRE-PREPARE消息签名是否正确。

    b. 当前副本节点是否已经收到了一条在同一v下并且编号也是n,但是签名不同的PRE-PREPARE信息。

    c. d与m的摘要是否一致。

    d. n是否在区间[h, H]内。

    非法请求丢弃。正确请求,副本节点i向其他节点包括主节点发送一条<PREPARE, v, n, d, i>消息, v, n, d, m与上述PRE-PREPARE消息内容相同,i是当前副本节点编号。<PREPARE, v, n, d, i>进行副本节点i的签名。记录PRE-PREPARE和PREPARE消息到log中,用于View Change过程中恢复未完成的请求操作。

    4. COMMIT:

    主节点和副本节点收到PREPARE消息,需要进行以下交验:

    a. 副本节点PREPARE消息签名是否正确。

    b. 当前副本节点是否已经收到了同一视图v下的n。

    c. n是否在区间[h, H]内。

    d. d是否和当前已收到PRE-PPREPARE中的d相同

    非法请求丢弃。如果副本节点i收到了2f+1个验证通过的PREPARE消息,则向其他节点包括主节点发送一条<COMMIT, v, n, d, i>消息,v, n, d, i与上述PREPARE消息内容相同。<COMMIT, v, n, d, i>进行副本节点i的签名。记录COMMIT消息到日志中,用于View Change过程中恢复未完成的请求操作。记录其他副本节点发送的PREPARE消息到log中。

    5. REPLY:

    主节点和副本节点收到COMMIT消息,需要进行以下交验:

    a. 副本节点COMMIT消息签名是否正确。

    b. 当前副本节点是否已经收到了同一视图v下的n。

    c. d与m的摘要是否一致。

    d. n是否在区间[h, H]内。

    非法请求丢弃。如果副本节点i收到了2f+1个验证通过的COMMIT消息,说明当前网络中的大部分节点已经达成共识,运行客户端的请求操作o,并返回<REPLY, v, t, c, i, r>给客户端,r:是请求操作结果,客户端如果收到f+1个相同的REPLY消息,说明客户端发起的请求已经达成全网共识,否则客户端需要判断是否重新发送请求给主节点。记录其他副本节点发送的COMMIT消息到log中。

    垃圾回收:

    在上述算法流程中,为了确保在View Change的过程中,能够恢复先前的请求,每一个副本节点都记录一些消息到本地的log中,当执行请求后副本节点需要把之前该请求的记录消息清除掉。最简单的做法是在Reply消息后,再执行一次当前状态的共识同步,这样做的成本比较高,因此可以在执行完多条请求K(例如:100条)后执行一次状态同步。这个状态同步消息就是CheckPoint消息。

    副本节点i发送<CheckPoint, n, d, i>给其他节点,n是当前节点所保留的最后一个视图请求编号,d是对当前状态的一个摘要,该CheckPoint消息记录到log中。如果副本节点i收到了2f+1个验证过的CheckPoint消息,则清除先前日志中的消息,并以n作为当前一个stable checkpoint。

    这是理想情况,实际上当副本节点i向其他节点发出CheckPoint消息后,其他节点还没有完成K条请求,所以不会立即对i的请求作出响应,它还会按照自己的节奏,向前行进,但此时发出的CheckPoint并未形成stable,为了防止i的处理请求过快,设置一个上文提到的高低水位区间[h, H]来解决这个问题。低水位h等于上一个stable checkpoint的编号,高水位H = h + L,其中L是我们指定的数值,等于checkpoint周期处理请求数K的整数倍,可以设置为L = 2K。当副本节点i处理请求超过高水位H时,此时就会停止脚步,等待stable checkpoint发生变化,再继续前进。

    View Change:

    如果主节点作恶,它可能会给不同的请求编上相同的序号,或者不去分配序号,或者让相邻的序号不连续。备份节点应当有职责来主动检查这些序号的合法性。如果主节点掉线或者作恶不广播客户端的请求,客户端设置超时机制,超时的话,向所有副本节点广播请求消息。副本节点检测出主节点作恶或者下线,发起View Change协议。

    副本节点向其他节点广播<VIEW-CHANGE, v+1, n, C, P, i>消息。n是最新的stable checkpoint的编号,C2f+1验证过的CheckPoint消息集合,P是当前副本节点未完成的请求的PRE-PREPARE和PREPARE消息集合。

    当主节点p = v + 1 mod |R|收到2f个有效的VIEW-CHANGE消息后,向其他节点广播<NEW-VIEW, v+1, V, O>消息。V是有效的VIEW-CHANGE消息集合。O是主节点重新发起的未经完成的PRE-PREPARE消息集合。PRE-PREPARE消息集合的选取规则:

    1. 选取V中最小的stable checkpoint编号min-s,选取V中prepare消息的最大编号max-s。

    2. 在min-s和max-s之间,如果存在P消息集合,则创建<<PRE-PREPARE, v+1, n, d>, m>消息。否则创建一个空的PRE-PREPARE消息,即:<<PRE-PREPARE, v+1, n, d(null)>, m(null)>, m(null)空消息,d(null)空消息摘要。

    副本节点收到主节点的NEW-VIEW消息,验证有效性,有效的话,进入v+1状态,并且开始O中的PRE-PREPARE消息处理流程。

    总结:

    PBFT算法由于每个副本节点都需要和其他节点进行P2P的共识同步,因此随着节点的增多,性能会下降的很快,但是在较少节点的情况下可以有不错的性能,并且分叉的几率很低。PBFT主要用于联盟链,但是如果能够结合类似DPOS这样的节点代表选举规则的话也可以应用于公联,并且可以在一个不可信的网络里解决拜占庭容错问题,TPS应该是远大于POW的。

    参考:

    拜占庭容错(Byzantine Fault Tolerance) WIKI: BFT - Wikipedia

    PBFT论文地址:http://pmg.csail.mit.edu/papers/osdi99.pdf

    作者:ether029
    链接:https://www.jianshu.com/p/78e2b3d3af62

    展开全文
  • PBFT 算法原理简介

    2021-03-08 23:04:58
    什么是 pBFT? Practical Byzantine Fault Tolerance ,实用拜占庭容错。 什么是 BFT? Byzantine Fault Tolerance ,拜占庭将军问题。 拜占庭将军的问题是什么? 简单地说,是一种少数服从多数的问题。拜占庭...

    什么是 PBFT?

    Practical Byzantine Fault Tolerance ,实用拜占庭容错。

    什么是 BFT?

    Byzantine Fault Tolerance ,拜占庭将军问题。

    拜占庭将军的问题是什么?

    简单地说,是一种少数服从多数的问题。拜占庭罗马帝国的每块封地都驻扎一支由将军统领的军队,将军与将军之间只能靠信差传递消息。在战争时期,拜占庭军队只有占据人数优势情况下,才能夺取目标的胜利。但在军队内有可能存有叛徒,当敌军与之联合起来大于忠诚将军数量时,进攻就会失败。

    pBFT 算法的提出主要是为了解决拜占庭将军问题。

    要解决这个问题的前提是通信必须是可靠的,如果通信不可靠则问题无解。而拜占庭将军问题中通过通信不可靠而试图达成一致的结果几乎不可能或者非常困难。所以要在通信可靠的前提下来解决此问题。也就是在系统上有一些恶意组件不断发送错误信息的情况下让系统依旧正常运行的能力。

    PBFT 原理

    在系统中有一个节点会被当做主节点,而其他节点都是子节点。系统内的所有节点都会相互通信,最终目标是大家能以少数服从多数的原则达成数据的共识。

    pbft 算法的基本流程主要有以下四步:

    1. 客户端发送请求给主节点

    2. 主节点广播请求给其它节点,节点执行 pbft 算法的三阶段共识流程。
    3. 节点处理完三阶段流程后,返回消息给客户端。
    4. 客户端收到来自 f+1 个节点的相同消息后,代表共识已经正确完成。

    为什么收到 f+1 个节点的相同消息后就代表共识已经正确完成?从上一小节的推导里可知,无论是最好的情况还是最坏的情况,如果客户端收到 f+1 个节点的相

    展开全文
  • 针对现有实用拜占庭容错算法(PBFT)在联盟链应用场景下存在扩展性差,通信开销大,效率低等问题,提出了一种基于信用分级的拜占庭容错共识算法,即CLBFT (Credit-Layered Byzantine Fault Tolerance).在PBFT基础...
  • 一方面,该方案对联盟链在传统实用拜占庭共识算法(PBFT)的基础上加入了节点动态增减功能;改进了主节点选举方式;将三阶段广播缩减为两阶段广播,减少了通信开销。另一方面,该方案设计了联盟链跨域认证协议,给出...
  • PBFT算法流程

    2021-05-13 06:07:26
    本部分介绍PBFT算法运行的系统模型。 1.1 网络 PBFT工作在异步的分布式系统中,系统中各个节点彼此通过网络连接。 系统运行时,消息的传递允许出现下列情形:不能正确发送、延迟、重复、乱序 1.2 拜占庭错误节点 ...

    转载原址:https://my.oschina.net/u/3620978/blog/3142775

    1. 系统模型

    本部分介绍PBFT算法运行的系统模型。

    1.1 网络

    PBFT工作在异步的分布式系统中,系统中各个节点彼此通过网络连接。 系统运行时,消息的传递允许出现下列情形:不能正确发送、延迟、重复、乱序

    1.2 拜占庭错误节点

    系统允许错误节点也就是拜占庭节点表现出任意行为,但是需要附加一个限定条件: 节点失效彼此应相互独立,从而大部分或全部节点不会同时失效。
    在有恶意攻击存在的情况下,可以采取类似于下列措施来保证这个限制的成立:各节点运行的服务程序和操作系统的版本尽可能多样化;各节点的管理员帐号和密码不同。

    1.3 消息加密属性

    1.3.1 使用加密技术的目的

    防止身份欺骗、重播攻击;监测错误消息

    1.3.2 具体使用的加密技术

    公钥签名:用于验证消息发送者身份,PBFT中,实际上只用于view-change和new-view消息,以及出现错误的情况。其他消息都采用下面将会提到的MAC(消息认证码)进行认证。这是算法设计中提出的一种优化措施,用于提升算法性能。MAC:即消息认证码,用于算法正常操作流程中的消息认证消息摘要:用于检测错误消息

    1.4 敌手特性

    算法限定敌手(adversary)可以:串通拜占庭节点;延迟通信或正常节点。
    同时,敌手不可以:无限延迟正常节点的通信;伪造正常节点签名;从消息摘要反推原始消息;让不同消息产生相同摘要。

    2. 服务属性

    本部分介绍运行PBFT算法的系统的服务属性。

    2.1 关于副本复制服务

    PBFT算法可用于实现确定性的副本复制服务(Replicated service)。 副本复制服务拥有状态(state)和操作(operation)。
    客户端(client)向服务发起请求,以执行操作,并等待响应。
    服务由 n个节点组成。操作可以执行任何计算,只要这些计算始终产生确定性的结果。
    节点和客户端如果遵循算法的预定步骤执行操作,则被称为正常节点或客户端。

    2.2 关于Safety和Liveness

    只要系统中失效节点的个数不超过容错数 ,系统就能提供safety和liveness。

    2.2.1 Safety

    Safety的提供,是系统能保证客户端请求的线性一致性(linearizability),即请求按顺序一次一条地被执行。
    PBFT相对于之前的算法如Rampart等的一个显著的不同在于,其Safety不依赖于同步假设。
    算法不需限定客户端一定是正常的,允许其发送不合法的请求,原因是各正常节点可以一致性地监测客户端请求的各种操作。并且算法可以通过权限控制的方式对客户端进行限制。

    2.2.2 Liveness

    由于算法不依赖于同步提供 Safety,因此必须通过同步假设来提供 Liveness。
    这里的同步假设是,客户端的请求最终总能在有限的时间内被系统接收到。
    客户端可能会通过多次重传的方式,发送请求到服务,确保其被服务接收到。
    PBFT所依赖的同步假设其实是比较弱的假设,原因是在真实的系统中,网络错误最终总可以修复。

    2.3 关于算法弹性

    PBFT的算法弹性(resiliency)是最优的:假定系统中失效节点最大个数为f,则系统最少只需要 3f+1 个节点就可以保证Safety和Liveness。

    简单证明:
    考虑到最不理想的情况,系统有最大数量的失效节点,即f个。(总节点数为n) 客户端此时可以接收到的回复个数最坏情况是 n-f,因为失效节点可能都不会回复。 但是,由于网络等原因,客户端接收到的 n-f 个请求中,实际上有可能包含有失效节点的回复(有可能是错误的),而另外一些正常节点的回复还未及时收到。 这其中,最坏的情况是,n-f个结果中,有f个是失效节点发送的。按照PBFT算法的定义,客户端需要收到 f+1 个相同的回复,才被当作是正确的结果。因此 n-f 个结果中,出去f个失效节点的结果,即 n-f-f = n-2f 至少要是f+1, 即 n-2f = f+1,也就是说 n=3f+1是最少需要的节点数量。

    2.4 关于信息保密性

    一般情况下,为确保服务的高效性,不能提供容错的信息保密性。
    可能可以使用secret sharing scheme来获得操作参数和部分对操作来说透明的状态的保密性。

    3. 算法主流程

    本部分介绍运行PBFT算法的主流程,即正常操作流程。

    3.1 主流程简介

    3.1.1 相关定义

    算法是状态机副本复制技术的一种形式:服务被建模为状态机,其状态在分布式系统中的不同副本节点上被复制。每个状态机副本节点保存维护着服务状态,并实现服务的各种操作。

    假设所有副本节点个数为n,算法中,每个节点依次编号为 0, 1, ..., n-1

    方便起见,假设系统中的副本节点总数为 3f+1。可以有更多数量的节点,但是这不会使算法的弹性更优,只会使系统的性能降低。

    系统在称为视图(view)的配置下工作。视图以整数编号,从0开始。在一个具体的视图 v 中,通过 p =v mod n,决定出主节点(primary),而其余节点成为副本节点(backup)。当主节点失效时,进行视图变更(view change)。视图的编号是连续递增的。

    3.1.2 算法主流程简要描述

    算法主流程可简要描述如下:
    1. 客户端通过向主节点发送请求,以调用服务的操作;
    2. 主节点向其他所有副本节点广播该请求;
    3. 各节点执行客户请求,同时将回复发送到客户端;
    4. 客户端收到 f+1 个来自不同节点的相同的回复后,此回复即为本次请求的结果。

    因为算法基于状态机副本复制技术,所以节点需满足两个条件:必须是确定性的,即对于给定的状态,以及给定的参数集合,调用相同的操作后,将始终得到相同的结果。

    各节点拥有相同的初始状态。

    在满足上述两个条件的情况下,算法可以保证系统的Safety属性:即使存在失效的节点,各正常副本节点仍可以就不同的请求的执行顺序达成总体的一致。

    3.2 算法主流程

    接下来详细描述算法主流程。为方便起见,这里省略讨论以下细节:
    节点因空间不足导致错误,以及如何恢复;
    类似网络的原因等导致的客户端消息的重传。

    另外,假设消息使用公钥签名进行认证,而不是更高效的 MAC 的方式。算法流程的启动从客户端发送请求开始。

    3.2.1 客户端操作

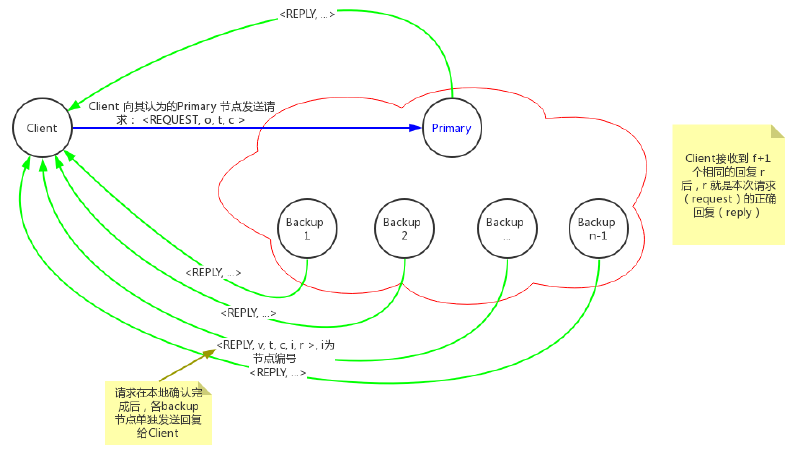

    客户端操作流程示意图如下:


    客户端向其认为的Primary节点发送请求:<REQUEST, o, t, c >。其中,o是请求的操作,t是时间戳,c代表客户端信息。这里省略了消息的签名,包括下文提到的所有消息都应该有发送方的签名,为了讨论方便,作了省略。

    相关的几点说明:
    请求中的时间戳用于保证请求只被执行一次的语义:所有的时间戳都严格排序,即后发送的请求比先发送的请求拥有更高的时间戳。
    每个副本节点向客户端发送回复时,都会包含当前的视图编号。客户端可以通过该视图编号来确定当前的主节点,并且只向其认为的主节点发送请求。

    每个副本节点执行完请求后,各自单独地向客户端发送回复,其格式为: <REPLY, v, t, c, i, r > 。v是当前的视图编号,t是请求发送时对应的时间戳,i是副本节点的编号,r是请求的操作的执行结果。

    客户端等待来自 f+1 个不同副本节点的相同回复,即t和r要相同。如果客户端等到了 f+1 个相同回复,r即为请求的结果。 之所以该结果是有效的,是因为错误节点的个数最多为f个,因此必然至少有一个正常节点回复了正确结果,此结果就是 r。

    如果客户端没有及时收到回复,则会将请求广播给所有副本节点。副本节点收到请求后,如果发现已经执行过该请求,就只是将结果重新发送至客户端;否则,它会把请求转发到主节点。如果主节点没有把请求广播给其他节点,则最终会被足够多的副本节点认定为错误节点,从而触发视图变更。

    在接下的流程讨论中,假定客户端等待一个请求完成后,才发送下一个请求。但是,算法允许客户端异步地发送请求,并且可以保证不同请求按顺序执行。

    3.2.2 三阶段协议

    主节点收到客户端请求后,将启动三阶段协议,也就是算法接下来的流程。

    这三阶段是pre-prepare,prepare和commit。前两阶段,即 pre-prepare 和 prepare 用于保证当前视图中请求被排好序,而后两阶段 prepare 和 commit 保证请求在视图变更后,仍旧是排好序的。

    3.2.2.1 pre-prepare阶段

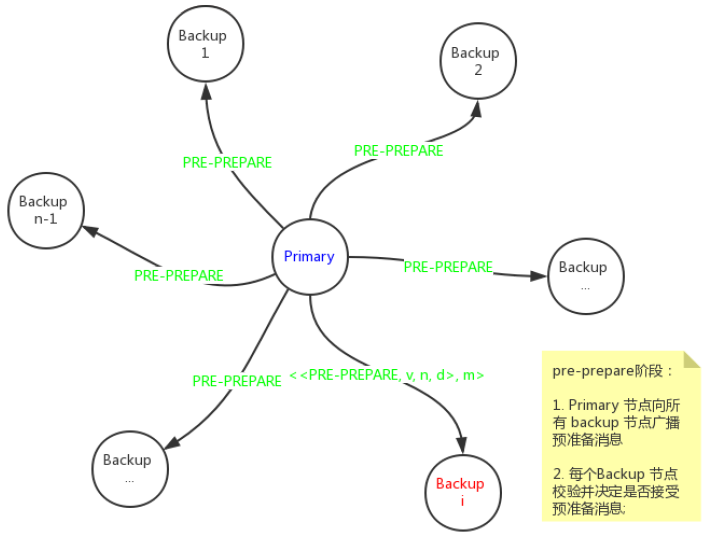

    pre-prepare 阶段流程示意图如下:

    pre-prepare阶段中,主节点组装预准备消息,同时把客户端请求附加在其后:<<PRE-PREPARE, v, n, d>, m>,其中,v 指示当前消息当前在哪个视图中被编号和发送,m 是客户端的请求消息,n是主节点给 m 分配的一个序号(sequence number), d 是 m 的摘要。

    这里需要注意的是,请求 m 并没有放在预准备消息中,这样做可以使预准备消息变得更简短。这样做有两个好处:
    1、降低通信的负载:在视图变更时,由于各节点收到的预准备消息会被用来证明一个特定的请求确实在特定的视图中被赋予了一个序号,较简短的预准备消息将使数据传输量更少。
    2、有助于传输优化:算法运行中,一方面需要向各节点发送客户端请求,另一方面需要传输协议消息以实现对客户请求的排序。通过对这两者解耦,可以实现对较小的协议消息的传输以及对应于较大的请求的大消息的传输分别进行优化。
    每个副本节点接收到预准备消息后,会进行如下校验,如果条件都满足的话,就接受该消息;否则就什么也不做:
    客户端请求和预准备消息的签名都正确;d 和 m的消息摘要一致;
    当前节点的当前视图是v;
    当前节点未曾接受另外一条预准备消息,其包含的视图编号和消息序号都和本条消息相同,但对应的是不同的客户端请求;
    预准备消息中的序号 n 位于低水线 h 和高水线 H 之间。这是为了防止有可能出错的主节点随意地选择序号来耗尽序号空间,例如故意选择一个非常大的序号。

    如果副本节点接受预准备消息,接下来就进入prepare 阶段,如下节所示。

    3.2.2.2 prepare阶段

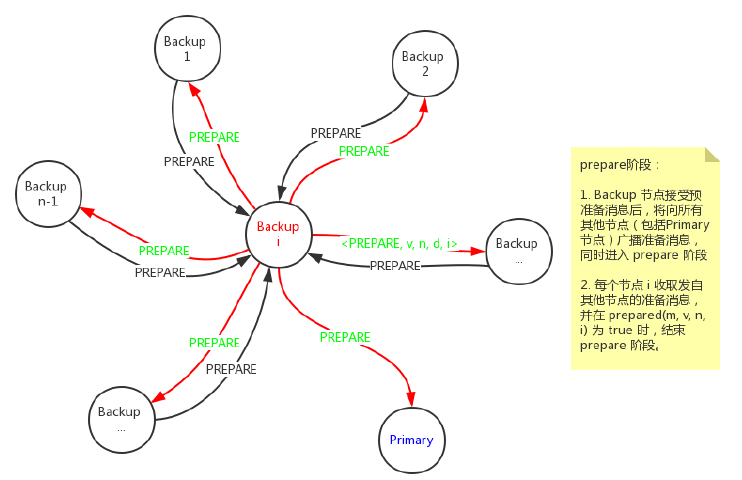

    prepare 阶段流程示意图如下:

    在 prepare 阶段,节点会组装并广播准备消息给其他所有副本节点,同时把预准备和准备消息写入到本地消息日志中。

    准备消息格式如下: <PREPARE, v, n, d, i>。其中,i 为节点编号,其余参数和预准备消息中的含义相同。

    对于副本节点(包括主节点)来说,当其收到其他节点发送过来的准备消息时,会对这些消息进行校验,如果这些消息满足下列条件:
    签名正确
    其视图编号和节点的当前视图编号相同
    消息中的序号在 h 和 H 之间

    则节点会接受准备消息,并写入消息日志中。

    对于一个副本节点 i 来说,如果其消息日志中包含如下消息:
    客户端请求 m
    在视图 v 中将 m 分配序号 n 的预准备消息
    2f个由不同的副本节点发送的、和预准备消息相匹配的准备消息;这里匹配的含义是,有相同的视图编号、请求序号,以及消息摘要。

    我们就称prepared(m, v, n, i)为true。

    算法的预准备和准备阶段用于保证所有的正常副本节点就同一视图中的所有请求的顺序达成一致。具体来说,这两阶段能确保以下不变式:
    如果prepared(m, v, n, i)为true,则对任意一个正常的副本节点j(包含i)来说,prepared(m', v, n, j)肯定为false,这里m'是不同于m的一个请求。

    简单证明如下:
    因为prepared(m, v, n, i)为true,而错误节点最多为f个,所以至少有f个正常节点发送了准备消息,再加上主节点,这样至少有f+1个节点已经就m在视图v中被编号为n达成了一致。因此,如果prepared(m', v, n, j)为true,意味着上述f+1个节点中至少有一个节点发送了两个相互矛盾的预准备或准备消息,也就是说,这些消息拥有相同的视图编号和序号,但是对应着不同的请求消息。但这是不可能的,因为该节点是正常节点,因此prepared(m', v, n, j)一定为false。

    对于副本节点i来说,prepared(m, v, n, i)变为true,则其将进入commit阶段,如下节所示。

    3.2.2.3 commit阶段

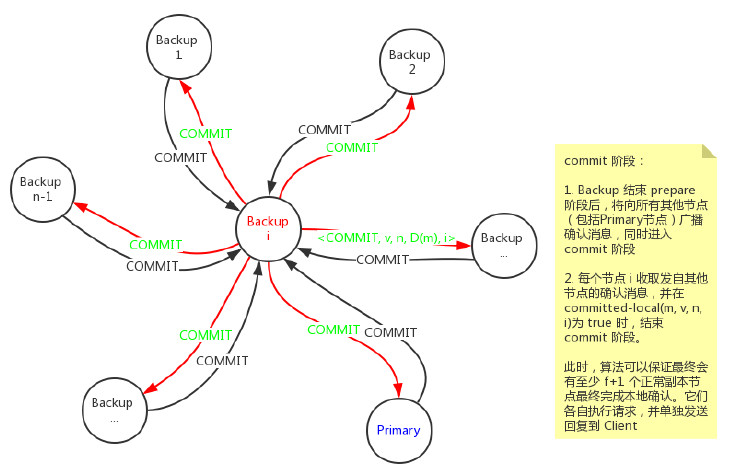

    commit 阶段流程示意图如下:

    节点进入 commit 阶段时,副本节点i将向其他所有副本节点广播确认消息:
    <COMMIT, v, n, D(m), i>,
    对于副本节点来说,当其收到其他节点发来的确认消息的时候,会判断其是否满足下列条件:
    签名正确;
    消息中的视图编号等于当前节点的视图编号;
    消息中的请求序号在h和H之间。

    如果以上条件均满足,则节点则会接受确认消息并写入本地的日志消息中。

    对于副本节点i来说,如果:prepared(m, v, n, i)为true,并且已经接受了 2f+1 个来自不同节点的、和 m 对应的预准备消息相匹配的确认消息(可能包含它自己的)。则我们称 committed-local(m, v, n, i) 为 true。这里确认消息和预准备消息匹配的含义是,它们有相同的视图编号、消息序号,以及消息摘要。

    另外,如果至少存在 f+1 个节点,对于其中每一个节点i来说,如果 prepared(m, v, n, i) 为true,我们则称committed(m, v, n) 为 true。

    commit 阶段能保证以下不变式:如果对某个副本节点来说,committed-local(m, v, n, i) 为 true,则 committed(m, v, n) s也为true。

    上述不变式和视图变更协议一起能够保证:所有正常节点能够就所有本地确认的请求的序号达成一致,即使这些请求是在不同的视图中确认的。对应的证明将在另外一篇文档中给出。

    另外,该不变式也能保证:任何一个请求如果在一个副本节点被确认,那么它最终也会被至少 f+1 个副本节点确认。

    对于任何一个副本节点i来说,如果:committed-local(m, v, n, i) 为 true,i 的状态反映了所有序号小于 n 的请求顺序执行的结果。此时,它就可以执行 m 所请求的操作。这就保证了所有的正常节点,按相同的顺序执行请求,从而保证算法的安全性。

    在执行了请求的操作后,每个节点单独地给客户端发送回复。对于同样内容的请求,节点会忽略那些时间戳更早的,以保证请求只被执行一次。

    此外,算法并不要求消息按顺序投递,因此,节点可以乱序确认请求。这样做没有问题,因为算法只在一个请求对应的预准备、准备和确认消息都收集完全时才会执行该请求。

    以下是 f=1,即失效节点数为1个,总共节点数为 4个时,PBFT 算法的运行示意图:

    4.视图变更、垃圾回收及状态机不确定性

    4.1垃圾回收

    本部分介绍PBFT算法的垃圾回收机制。

    4.1.1 概述

    本节介绍从本地日志中删除历史消息的机制。

    对算法来说,为了保证安全性,每个副本节点需要保证如下两点:
    对于每个请求来说,在被至少f+1个正常节点执行之前,所有相关的消息都必须记录在消息日志中;
    同时,如果一条请求被执行,节点能够在视图变更中向其他节点证明这一点。

    此外,如果某个副本节点缺失的一些消息正好已经被所有正常节点删除,则需要通过传输部分或全部的服务状态来使节点状态更新到最新。因此,节点需要某种方式来证明状态的正确性。

    如果每执行一次操作,都生成一个状态证明,代价将会很大。因此可以每执行一定数量的请求后生成一次状态证明,例如:只要节点序号是某个值比如100的整数倍时,就生成一次,此时称这个状态为检查点。如果一个检查点带有相应的证明,我们则称其为稳定的检查点。

    4.1.2 稳定检查点的生成

    如上所述,一个带有证明的检查点被称为稳定的检查点,这种证明的生成过程如下:
    1、副本节点i生成一个检查点之后,会组装检查点消息,并全网广播给其他所有副本节点,检查点消息格式如下:
    <CHECKPOINT, n, d, i>,
    这里n指的是生成目前最新状态的最后一条执行请求的序号,d是当前服务状态的摘要。

    2、每个副本节点等待并收集 2f+1 个来自其它副本节点的检查点消息(有可能包括自己的),这些消息有相同的序号 n 和摘要 d。这 2f+1 个检查点消息就是该检查点的正确性证明。

    一旦一个检查点成为稳定检查点后,节点将从本地消息日志中删除所有序号小于或等于n的请求所对应的预准备、准备和确认消息。同时,会删除所有更早的检查点和对应的检查点消息。
    检查点的生成协议可以用来移动低水线 h 和高水线 H:
    h的值就是最新稳定检查点所对应的稳定消息序号;
    高水线 H = h+k,这里k要设置足够大,至少要大于检查点的生成周期,比如说:假如每隔100条请求生成检查点,k就可以取200。

    4.2 视图变更

    PBFT算法运行过程中,如果主节点失效了,为了保持系统的活性(liveness),就需要用到视图变更协议。

    4.2.1 视图变更的触发

    由于主节点失效时,客户端最终会将请求发送到所有其他副本节点。每个节点收到客户端请求后,如果该请求没有执行过,副本节点判断自己是否为主节点,不是的话就会把请求转发给主节点,同时启动一个定时器(假如之前没有启动过的话)。

    如果请求在定时器时间间隔内执行完,则节点会停止定时器(不过如果此时节点恰好在等待执行另外一个请求,则会重启定时器);否则,节点会尝试触发视图的变更,具体过程如下节所示。

    4.2.2 视图变更协议

    对于副本节点i来说,假设其当前所处的视图编号为 v ,经由视图变更协议,从视图 v 变更到 v+1。

    视图变更过程中,节点将不再接受其他任何类型的消息,只接受 checkpoint, view-change, 和 new-view 消息。

    视图变更过程如下:
    1. 节点组装 VIEW-CHANGE 消息并广播给全网其他所有副本节点。
    VIEW-CHANGE消息的格式如下:
    <VIEW-CHANGE, v+1, n, C, P, i>
    消息中的各字段含义如下:
    v+1: 要变更到的目标视图编号;
    n: 对应于节点已知的、最新的检查点 s 的请求序号;
    C:包含 2f+1 个检查点消息的集合。这些检查点消息用于证明检查点 s 的正确性;
    P:是一个集合,现在来解释一下其包含的信息。
    对于任何一条客户端请求 m ,如果 m 在当前副本节点 i 上已经准备好, 即 prepared(m, v, n', i) 为 true, 并且 n' > n,那么根据定义,节点上已经存储了对应的预准备消息和 2f 个与之匹配的、有效的发自不同的节点的准备消息。这里,匹配的含义是:拥有相同的视图,消息序号以及 m 的摘要。我们把这些预准备
    消息和准备消息组成的集合记为 。
    P 就是所有 组成的集合。因此,P 包含了所有在副本节点上准备好的、序号大于 n 的请求的预准备和准备消息。在视图变更中,其提供的信息便于在新的视图中重新分配每条请求的消息序号。
    2. 每个节点相继广播各自组装的 view-change 消息。同时,新视图中对应的新的主节点将收集来自其他副本节点的 view-change 消息。当其收集到 2f 个有效的 对应新视图 v+1 的 view-change 消息后,将组装并广播 new-view 消息,格式如下:
    <NEW-VIEW, v+1, V, O>
    其中,V是一个消息集合,包含所有有效的、对应于新视图 v+1 的 2f+1 个 view-change 消息(包括主节点自己组装的)。而 O 则是主节点为各 view-change 消息中包含的、符合要求的请求组装的预准备消息的集合。 O中的消息按如下方式组装:
    首先,根据 V 中各条view-change 消息中包含的预准备和准备消息,主节点先找到最新的稳定检查点,将其对应的消息序号赋值给 min-s;然后从所有准备消息中找到最大的那个消息序号,将其赋值给 max-s;
    然后,对于min-s 和 max-s 之间的每一个消息序号 n, 主节点为其组装位于视图 v+1 上的预准备消息,这分为两种情况:
    a) 在 V 中存在某个或多个 view-change 消息, 它们的 P 集合中的某个集合元素包含的准备消息中包含有对应于序号 n 的消息。
    此时,主节点组装的预准备消息如下:
    <PRE-PREPARE, v+1, n, d>
    其中,d 是V中特定请求消息的摘要,并且该请求在 V 中的一个最新视图上的预准备消息中被分配了序号 n 。
    b) 另外一种情况,是 V 中不存在和 n 对应的准备消息。此时,主节点只是模拟为一个特殊的空请求(null request)组装一个预准备消息:
    <PRE-PREPARE, v+1, n, D(null)>
    其中,D(null) 为空请求的摘要。空请求和其他请求一样进行三阶段协议,但是其执行就是一个空操作(noop)。

    3. 主节点广播 new-view 消息后,也会把 O 中的消息写入本地消息日志中。同时,如果主节点本地的最新稳定检查点的消息序号落后于 min-s 的话,则会将 min-s 对应的检查点的证明,也就是相应的检查点消息写入消息日志,并按之前介绍的垃圾回收机制删除所有的历史消息。

    4. 此时,主节点正式变更到新视图 v+1, 开始接收消息。

    5. 每个副本节点收到针对 v+1 视图的 new-view 消息后,会进行校验,是否满足以下条件:
    签名正确;
    其中包含的 view-change 消息是针对 v+1 视图,并且有效;
    集合 O 中的信息正确、有效。节点判断有效与否的方法是进行类似于主节点生成 O 那样的计算。
    如果校验通过,副本节点会将相关信息写入到本地日志中。 同时,针对 O 中的每一条预准备消息,组装并广播对应的准备消息,并且把准备消息写入到本地消息日志中。
    此时,副本节点也如同主节点那样,进入到新视图 v+1 中。
    之后,在新的视图中,针对所有序号位于 min-s 和 max-s 之间的请求,系统会重新运行三阶段协议。只不过对于每一个副本节点来说,如果当前确认的请求之前已经执行过的话,节点就不再执行该请求。每条被执行的请求,其相关信息会被存储在本地。节点根据这些信息确定请求的执行情况。
    以上完成了对视图变更的介绍。

    4.2.3 视图变更中节点的信息同步

    视图变更时,由于 new-view 消息中并不包含原始的客户端请求,因此副本节点可能缺失某条客户端请求 m ,或者某个稳定的检查点。

    此时节点可以从其他副本节点同步缺失的信息。例如,假如节点 i 缺失某个稳定检查点 s ,这个检查点在 V 中可以找到相应的证明,也就是 对应的 checkpoint 消息。由于总共有 2f+1个这样的消息,而错误节点最多 f个,因此至少有 f+1 个正常节点发送过这样的消息。因此,可以从这些正常节点获取到对应的检查点状态。

    对于副本复制服务的状态来说,可以通过生成不同的检查点来划分状态。当节点需要同步状态时,只需按检查点来获取即可。这可以避免一次发送整个服务状态。

    4.3 关于状态机的不确定性

    PBFT算法基于状态机副本复制服务,状态机要求每个节点的状态必须是确定性的。而大多数服务有时会有某种形式的不确定性。例如,对于网络文件系统而言,如果不基于状态机副本复制的话,文件的最后修改时间这个属性可以设置为服务器的本地时间。但如果是每个副本节点独自设置这个时间的话,就会导致各节点状态的不一致。

    因此,需要相应机制来确保各节点使用相同的值。一般情况下,这个值不应该由客户端来决定,因为客户端拥有的信息并不完全。例如,多个客户端并发发送请求时,它们并不知晓其请求如何被排序。

    可以由主节点来选取这个值,具体有两种方法:
    1. 第一种方法适用于大多数服务,由主节点独立选取非确定的值。
    主节点将该值和客户端请求拼接在一起,然后运行三阶段协议,确保所有正常节点就请求和该值的序号达成一致。这可以防止出现下列情况:
    失效的主节点故意向不同的副本节点发送不同的值,从而使各个节点上的状态出现不一致。
    对于这种方法来说,虽然所有正常节点使用相同的值,但这个由主节点发送的值可能是错误的。这种情况下,要求每个副本节点必须能够基于其状态来明确地判断该值的正确性,以及如何处理可能的错误值。

    2. 第二种方法是该值的选取由各副本节点一起参与。这种方法要求在三阶段协议基础上额外增加一个阶段:主节点收集各副本节点发过来的、可验证来源的、共计 2f+1 个值,并把这些值和客户端请求拼接在一起,然后运行三阶段协议。 之后,每个副本节点基于这些值和各自的状态进行确定的计算,从而得到所需选取的值。这种计算可以是类似于求中位数等。

    5.算法正确性证明及优化

    5.1 PBFT算法正确性证明

    本部分介绍PBFT算法的正确性证明。

    5.1.1 安全性(Safety)证明

    PBFT算法提供的安全性(safety)的具体含义是,对于所有本地确认(commit locally)的客户端请求来说,系统中所有正常副本节点都会就这些请求的消息序号达成一致。

    上述的“达成一致”,其含义又分为两种:

    同一视图中的消息序号一致:对于所有在同一视图中本地确认的客户端请求来说,各正常副本节点就其消息序号会达成一致。
    新旧视图中的消息序号一致:对于在新旧视图中本地确认的客户端请求来说,各正常副本节点就其消息序号会达成一致。


    接下来分别证明上述两种“一致”是成立的。

    1. 在同一视图中,任何一个请求 m ,如果其已经本地确认过,也就是说,至少对于某一个正常副本节点 i 来说,prepared(m, v, n, i) 为 true , 之前已经证明过,此时,对于任意的正常副本节点 j (j也可以是 i) 来说,prepared(m’, v, n, j) 都为 false 。这里 m’ 是不同于 m 的另一个请求,也就是说 D(m’) 不等于 D(m) 。这就意味着对于所有在同一视图中本地确认的客户端请求来说,各正常副本节点就其消息序号会达成一致,第一个性质成立。

    2. 现在考虑存在视图变更的情况。首先,在视图 v 中,对于任意一个请求 m 来说,如果其在 某个正常副本节点 i 完成了本地确认,假设其消息序号为 n 。那么,就有 committed(m, v, n) 为 true 。 这也意味着存在一个节点集合R1, 其中至少含有 f+1 个正常副本节点,并且对于其中每一个节点 i ,prepared(m, v, n, i) 为 true。

    然后,考虑系统最终变更视图到 v' 的情况。在从视图 v 变更到 v' 的过程中,此时变更没有完成,正常副本节点在接收到 new-view 消息之前,不会接受视图 v' 上的预准备消息。
    但是,对于视图 v 变更到 v'的任意一个有效的 new-view 消息来说,其中包含 2f+1 个有效的view-change 消息。这些消息来自不同的副本节点,记它们组成的集合为R2。R1和R2至少有一个相同的元素,也就是相同的节点。不然的话,它们总的节点个数将为(f+1) + (2f+1) = 3f+2,这与我们假定的系统总节点个数 3f+1 不符。

    因此,假设这个共同的正常副本节点为 k 。对于请求 m 来说,只有可能存在下面两种情况:new-view 消息中,存在 view-change 消息,其中包含的最新稳定检查点对应的消息序号大于 m 的序号 n 。new-view 消息中所有的 view-change 消息中包含的最新稳定检查点对应的消息序号不大于m的序号n。

    对于第一种情况,根据视图变更协议,新视图 v' 中,所有正常副本节点不会接受序号为n或小于n的消息。

    对于第二种情况,m 将会被传播到新视图 v'中,因为根据视图变更协议,min-s≤n。视图变更完成后,在 v' 中,算法将针对编号为 n 的请求 m 重新运行三阶段协议。这就使得所有正常副本节点会达成一致,而不会出现下面这种情况:
    另一个不同于 m 的请求 m' , 其在视图 v 中分配的序号为 n ,且在新视图中 v' 完成本地确认。
    综合上面 1 和 2 的证明,就证明了算法在同一视图和视图变更过程中,都会保证本地确认的请求的序号在所有正常副本节点中会达成一致,从而保证了算法的安全性(safety)。

    5.1.2 活性(Liveness)保证

    对于PBFT算法来说,为了保证系统的活性(liveness),当节点无法执行客户端请求时,需要变更到新的视图。同时,视图变更也需要进行合理控制,只在需要时才进行,否则频繁的视图变更会影响到系统的活性。这就需要保证以下两点:
    系统中至少 2f+1 个正常副本节点处于同一视图中时,这种状态尽可能长时间地保持;
    每次视图变更时,上述时间间隔需要快速增长,比如以指数形式增长。


    PBFT算法通过如下三种方法来保证上述两点:

    1. 为了防止视图变更太快开始,当一个节点发送 view-change 消息后,在等待接收 2f+1 个 view-change消息时,会同时启动定时器,其超时时间设置为 T。如果视图变更没有在 T 时间内完成,或者在新视图中请求没有在该时间间隔内完成,则会触发新的视图变更。此时,算法会调整超时时间,将其设置为原来的两倍,即 2T 。

    2. 除了上述的定时器超时触发节点发送 view-change 消息外,当其接收到来自 f+1 个不同节点的有效view-change 消息,并且变更的目标视图大于节点当前视图时,也会触发节点发送 view-change 消息。这可以防止节点过晚启动视图变更。

    3. 基于上述第二点的规则,失效节点无法通过故意发送 view-change 消息来触发频繁的视图变更从而干扰系统的运行。因为失效节点最多只能发送 f 条消息,达不到 f+1 的触发条件。失效节点是主节点时,可能会触发视图变更,但是连续的视图变更最多只会是 f 个,之后主节点就是正常节点。因此,基于以上的规则,系统可以保证活性。

    5.2 PBFT算法的优化

    本部分介绍PBFT算法的优化。这些优化方式应用于算法的正常操作中,可以提升算法的性能,同时可以保持系统的安全性和活性。

    5.2.1 减少系统通信量

    可以采用三种方法减少系统通信量:

    1. 向客户端发送回复的消息摘要,而不是回复的原始内容客户端指定一个特定的副本节点,从该节点接收完整的回复内容,而只从其他所有节点处接收回复的摘要。通过判读摘要与回复的一致性以及对回复计数,可以确保接收到正确的回复。如果客户端接收不到正确结果,就会按正常流程重新请求系统,并接收不同节点的完整回复。

    2. 请求在副本节点prepared后,节点即试探性地执行请求,并发送结果。客户端只要收到 2f+1 个匹配的结果,就可以确保该结果的正确性。也就是说,该请求最终会确认(至少f+1 个正常副本节点的本地确认)。如果客户端无法得到正确结果,就重新发送请求,系统执行正常流程。一个被试探性执行的请求,有可能在视图变更过程中被中断,并被替换为一个空请求。此时,已经执行过请求的节点可以通过 new-view 消息中的最新的稳定检查点或本地的检查点来更新状态(取决于哪个序号更大)。

    3. 针对只读操作,客户端将请求广播到每一个副本节点。各节点判断请求确实为只读且满足条件后,直接执行请求,并发送回复到客户端。客户端收到 2f+1 个相同的回复,即为正确结果;否则客户端之前设置的重发请求定时器将触发超时,使得客
    户端重发请求,系统执行正常流程。

    这种优化的前提条件是,副本节点在执行请求之前,需确保之前所有请求都已确认,并且被执行。

    5.2.1 加快消息验证速度

    使用公钥签名的方式验证消息存在如下不足:

    类似于RSA这样的签名算法,签名速度比较慢;

    其他公钥密码系统,如椭圆曲线公钥密码系统,虽然签名更快,但是验签更慢。

    PBFT算法实际上在正常流程中采用 MAC(Message Authentication Code,消息验证码) 认证消息,因为它具有如下优点,使得算法相对于之前的算法性能提升了一个数量级以上:

    MAC 计算速度快;

    通过适当优化,可以减少其长度;

    通过对authenticator(vector of MAC)的使用,可以使验证时间为常量,而生成时间只随着节点数量线性增长。

    具体来说,PBFT算法中使用 MAC 和公钥签名的具体场景是:

    所有正常操作流程中使用 MAC 验证消息;

    视图变更中的消息:view-change, new-view,以及出现错误时,使用公钥签名。这些场景的出现频率相对较低,从而对算法的性能影响较小。

    展开全文
  • 基于实用拜占庭共识算法 PBFT的区块链模型的评估与改进 近年来 , 区块链成为了互联网金融领域的研究热点作为一种分布式的账本 技术 , 区块链具有去中心化 , 不可篡改 , 安全可信等诸多优势 , 但同时面临耗能过 , ...
  • Fabric中PBFT源码解读 (1) Fabric中PBFT源码解读 (2) Fabric中PBFT源码解读 (3) Fabric中PBFT源码解读 (4) Fabric中PBFT源码解读 (5) 1.2 对TestCheckpoint函数的测试 和博客Fabric中PBFT源码解读(1)中...

    1. 写在前面

    1.1 前置阅读

    本篇博客是建立在之前一些博客的基础上。一切重复的知识介绍,笔者在这篇博客中就不再赘述了。
    因此,强烈建议读者先去阅读一下以下这几篇博客。

    1.2 对TestCheckpoint函数的测试

    和博客Fabric中PBFT源码解读(1)中的类似,本篇博客主要介绍pbft-core_test.goTestCheckpoint函数对PBFT功能的测试。该功能主要指PBFT中的Checkpoint
    TestCheckpoint函数主要分为两部分,第一部分(L297~L330行)是对简单的Checkpoint生成进行测试,第二部分(L332~L361行)测试Water markReqBatch执行的影响。但第二部分的测试代码貌似有点问题。而且整个TestCheckpoint函数中定义的两个WaitGroup类型的变量execWaitfinishWait也挺令人费解的。。。。。。

    因此,本篇博客主要关注第一部分的测试,并且忽略execWaitfinishWait变量。

    总体而言,Checkpoint主要会影响1)节点中Water mark的更新和2)集群中View的切换。由于View的切换比较复杂,笔者会专门用一篇博客进行介绍。因此,本篇博客主要介绍Checkpoint生成以及Water mark的更新。

    2. 对TestCheckpoint函数运行流程的解读

    TestCheckpoint函数的主体代码如下所示:

    // [pbft-core_test.go] TestCheckpoint
    func TestCheckpoint(t *testing.T) {
        ...
        validatorCount := 4
        config := loadConfig()
        config.Set("general.K", 2)                          // L299
        config.Set("general.logmultiplier", 2)               // L300
        net := makePBFTNetwork(validatorCount, config)
        defer net.stop()

        execReqBatch := func(tag int64) {
        net.pbftEndpoints[0].manager.Queue() <- createPbftReqBatch(tag, uint64(generateBroadcaster(validatorCount)))
    		net.process()
        }

        // execWait is 0, and execute will proceed
    	execReqBatch(1)                                     // L310
    	execReqBatch(2)                                     // L311
    	...
    	net.process()
        ...
    }


    这里的代码跟博客TestNetwork大同小异,主要的不同包括general.Kgeneral.logmultiplier两个参数的设置,以及对reqBatch的请求发送进行了一个函数封装(也即execReqBatch函数)。

    2.1 Checkpoint和Water mark的概念解释

    为解释general.Kgeneral.logmultiplier两个参数,我们首先介绍一下PBTF节点中的日志存储。PBTF中的每一条执行请求都会以日志的形式记录在节点中。但这些日志不能无限增长,必须采用某种方式进行日志的缩减(也即OSDI’99论文中Section 4.3 Garbage Collection中所介绍的)。为实现日志删减,PBFT中定义了Checkpoint的概念,并将在2f+1个节点中都达成了的Checkpoint称为Stable checkpoint。基于Stable checkpointPBFT中还定义了Water mark的概念。Water mark可以被看作是一个序列号窗口,包括low-water markhigh-water mark。其中low-water markStable checkpoint中包含的最高的请求序列号。
    因此,Water mark随着Checkpoint往前动态推移。同时,Water mark还规定了当前能够被接收执行的请求的序列号。具体而言,由于low-water mark表示了已被Stable checkpoint确认的序列号,因而低于该low-water mark的请求将不予执行。同时,高于high-water mark的请求也将不予执行。下图展示了CheckpointWater mark的示意图。PBFT中要求Water mark的大小必须为Checkpoint大小的整数倍。如下图中,Checkpoint的大小为6,Water mark的大小为18。
    Checkpoint和Water mark的示意图

    回到TestCheckpoint函数中,general.K定义了Checkpoint的大小,general.logmultiplier定义了Water mark中可容纳的Checkpoint的个数。也即Water mark的大小为general.K*general.logmultiplier

    TestCheckpoint函数在L299行和L300行分别定义了general.Kgeneral.logmultiplier的值为2。也即:每隔两个请求,节点将生成一个Checkpoint
    另一方面,L310行和L311行恰好发起了两个执行请求。因此,预计测试结果中将生成一个Checkpoint
    以下,我们再此回顾请求的执行过程,重点关注函数调用中与CheckpointWater mark相关的部分。

    2.2 sendPrePrepare函数中对sequence的检查

    回顾之前博客中的内容,L310行中发出的请求将由sendPrePrepare函数接收并处理,该函数及相关函数的代码如下所示:

    // [pbft-core.go] sendPrePrepare
    func (instance *pbftCore) sendPrePrepare(reqBatch *RequestBatch, digest string) {
        ...
        if !instance.inWV(instance.view, n) || n > instance.h+instance.L/2 {     // L643
    		...
    		return
    	}
    }

    func (instance *pbftCore) inWV(v uint64, n uint64) bool {
    	return instance.view == v && instance.inW(n)
    }

    func (instance *pbftCore) inW(n uint64) bool {
    	return n-instance.h > 0 && n-instance.h <= instance.L
    }


    sendPrePrepare函数主要在L643行对请求的sequence n进行了两部分检查。
    第一部分主要调用了inWV函数,后者又主要调用了inW函数。这里需要提及的事,FabricPBFT的具体实现中,只定义了low-water mark的值和Water mark的大小。前者即为instance.h,后者为instance.L。因此,在inW函数中,实际上便对请求的序列号进行了low-water markhigh-water mark的检查。
    第二部分的检查对n再次进行了检查。当请求的序列号超过当前water mark的中位值时,也不会发送当前请求。这一点其实是有点让人费解的,我们姑且认为其是做了一个更为保守的检查操作吧。

    2.3 Commit请求时生成Checkpoint

    在前面的博客中介绍到:在recvCommit函数中如果判断已经达到了committed的状态,将调用executeOutstanding函数。为唤起读者的记忆,相关代码摘录如下:

    // [pbft-core.go] recvCommit
    func (instance *pbftCore) recvCommit(commit *Commit) error {
        ...
        if instance.committed(commit.BatchDigest, commit.View, commit.SequenceNumber) {
        ...
        instance.executeOutstanding()
        ...
    }


    executeOutstanding函数进一步调用pbftCore.executeOne函数、simpleConsumer.execute函数。execute函数中向Event管道中传入了execDoneEvent类型的消息,如下代码所示:

    // [pbft-core_mock_test.go]execute
    func (sc *simpleConsumer) execute(seqNo uint64, reqBatch *RequestBatch) {
        for _, req := range reqBatch.GetBatch() {
            ...
            go func() { sc.pe.manager.Queue() <- execDoneEvent{} }()
        }
    }


    该消息在managerImpl.eventLoop函数中被接收,后者接着调用managerImpl.Inject函数、SendEvent函数将该消息传送到pbftCore.ProcessEvent函数中。pbftCore.ProcessEvent函数中的相关代码如下所示:

    // [pbft-core_mock_test.go]execute -> .... -> [pbft-core.go] ProcessEvent
    func (instance *pbftCore) ProcessEvent(e events.Event) events.Event {
        ...
        switch et := e.(type) {
        ...
        case execDoneEvent:
            instance.execDoneSync()                               // L386
            ...
        ...
    }


    ProcessEvent函数在L386行调用了execDoneSync函数,后者的相关代码如下:

    // [pbft-core_mock_test.go]execute -> .... -> [pbft-core.go] ProcessEvent -> execDoneSync
    func (instance *pbftCore) execDoneSync() {
        if instance.currentExec != nil {
            if instance.lastExec%instance.K == 0 {                  // L996
                instance.Checkpoint(instance.lastExec, instance.consumer.getState())
    		}
        } ...
    }


    从L996行容易看到,若当前执行的请求序列号lastExecK的整数倍,即被认定为需要进行Checkpoint,从而调用pbftCore.Checkpoint函数。Checkpoint函数的主体代码如下所示:

    // [pbft-core_mock_test.go]execute -> .... -> [pbft-core.go] ProcessEvent -> execDoneSync -> Checkpoint
    func (instance *pbftCore) Checkpoint(seqNo uint64, id []byte) {
        ...
        chkpt := &Checkpoint{                                     // L980
    		SequenceNumber: seqNo,
    		ReplicaId:      instance.id,
    		Id:             idAsString,
    	}                                                       // L984
    	...
        instance.recvCheckpoint(chkpt)                            // L988
        instance.innerBroadcast(&Message{Payload: &Message_Checkpoint{Checkpoint: chkpt}})                       // L989
    }


    L980至L984行定义了一个Checkpoint类型的变量chkpt,L988行将该变量发送给了自己,L989行将该变量广播给了其他节点。
    这里我们先看innerBroadcast函数。这里的innerBroadcast函数调用和前面博客中的innerBroadcast调用大同小异,最终都将转发到其他节点中的pbftCore.ProcessEvent中来接收。pbftCore.ProcessEvent函数的相关代码如下:

    // [pbft-core.go] ProcessEvent
    func (instance *pbftCore) ProcessEvent(e events.Event) events.Event {
        ...
        switch et := e.(type) {
        ...
        case *Checkpoint:
    		return instance.recvCheckpoint(et)
        ...
    }


    容易发现,ProcessEvent在接收到Checkpoint类型的消息后也是调用了recvCheckpoint函数。以下我们重点来关注recvCheckpoint函数。

    2.4 recvCheckpoint函数的实现细节(1)

    recvCheckpoint函数的主体代码如下所示:

    // [pbft-core.go] recvCheckpoint
    func (instance *pbftCore) recvCheckpoint(chkpt *Checkpoint) events.Event {
        ...
        if instance.weakCheckpointSetOutOfRange(chkpt) {
    		return nil
    	}
        ...
    }


    recvCheckpoint函数首先调用了weakCheckpointSetOutOfRange函数。后者主要用来判断,当前checkpoint是否超过了high-water mark。并结合已经存储的超过high-water markcheckpoint个数,来判断当前节点的状态是否确实落后了。我们首先来看一下weakCheckpointSetOutOfRange函数。

    // [pbft-core.go] recvCheckpoint -> weakCheckpointSetOutOfRange
    func (instance *pbftCore) weakCheckpointSetOutOfRange(chkpt *Checkpoint) bool {
        H := instance.h + instance.L
        ...
        if chkpt.SequenceNumber < H {                             // L1063
            ...
            delete(instance.hChkpts, chkpt.ReplicaId)              // L1065
        } else {
            ...
            instance.hChkpts[chkpt.ReplicaId] = chkpt.SequenceNumber // L1069
            ...
            if len(instance.hChkpts) >= instance.f+1 {             // L1073
                chkptSeqNumArray := make([]uint64, len(instance.hChkpts)) // L1074
                index := 0
                for replicaID, hChkpt := range instance.hChkpts {
                    chkptSeqNumArray[index] = hChkpt
                    index++
                    if hChkpt < H {
                        delete(instance.hChkpts, replicaID)
                    }
                }                                              // L1082
                sort.Sort(sortableUint64Slice(chkptSeqNumArray))    // L1083
                ...
                if m := chkptSeqNumArray[len(chkptSeqNumArray)-(instance.f+1)]; m > H {                                     // L1088
                    ...
                    instance.moveWatermarks(m)                    // L1092
                    ...
                    instance.skipInProgress = true                // L1094
                    ...
                    return true                                 // L1100
                }
            }
        }
        return false                                            // L1105
    }


    weakCheckpointSetOutOfRange函数看起来比较复杂,但整体逻辑还是比较简单的。主要分为两个部分:
    1)L1063行的判断为真时,说明chkpt中SequenceNumber并未超过high-water mark,当然也就不会得到节点状态确实落后的结论,从而在L1105行返回false。如下所述,只有当超过f+1个节点发来的chkpt都超过了high-water mark,才说明当前节点确实落后了。此外,需要提一下L1065行的操作。L1065行使用了一个hChkpts字段,该字段中主要保存了所有超过high-water markcheckpoint。因此,当一个节点发来的chkpt中的SequenceNumber并未超过high-water mark时,将尝试对hChkpts字段进行删除更新操作。
    2)L1063行的判断为假时,将进一步判断:超过high-water markcheckpoint数量是否已经超过f+1个。首先在L1069行将当前chkpt保存在hChkpts字段中。L1073行对hChkpts字段中保存的checkpoint数量进行了一个初步判断。L1074至L1082行对hChkpts字段中保存的内容进行了一次重新组织,包括将其中已经小于high-water mark的值删除,并将其余值的hChkpt(其实是SequenceNumber)保存在一个新的chkptSeqNumArray变量中。L1083行对chkptSeqNumArray变量进行了排序。L1088行对chkptSeqNumArray中处于倒数第f+1位置的值进行了判断:判断其是否超过了high-water mark。这里的逻辑是这样的:由于chkptSeqNumArray中的值已经是递增有序的了,当倒数第f+1位置的值都大于high-water mark,则说明其中至少有f+1个位置的值都大于high-water mark
    乍一看可能会觉得L1074至L1088行的代码有些冗余:不就相当于在删除了小于high-water markcheckpoint后又判断了一次这些checkpoint的数目嘛。其实这段代码还有一个很重要的作用,就是找到倒数第f+1个checkpointSequenceNumber值,也即m。该m在L1092行用于更新Water mark
    剩下来的就比较简单了,在L1092行对Water mark进行了更新,在L1094行将skipInProgress变量设置为true,并返回true。
    先说一下skipInProgress变量,其主要被用来作为状态同步的依据。当该值为true时,节点将在后面进行状态同步。
    下面再来看一下L1092行的moveWatermarks函数,其函数主体如下所示:

    // [pbft-core.go] recvCheckpoint -> weakCheckpointSetOutOfRange -> moveWatermarks
    func (instance *pbftCore) moveWatermarks(n uint64) {
        // round down n to previous low watermark
        h := n / instance.K * instance.K                // L1010
        ...
        instance.h = h                                // L1049
        ...
        instance.resubmitRequestBatches()               // L1054
    }


    moveWatermarks函数主要干了四件事:

    1. 计算出新的low-water mark。L1010行乍一看是行没用的代码,但其中实现了一些巧妙的运算。由于我们传入的n是某一个Checkpoint中的最大SequenceNumber。该SequenceNumber一般可以表示为instance.K*m+(instance.K-1)的形式。通过L1010行的计算,得到instance.K*m,该值即为该checkpointlow-water mark。举例来说,假设instance.K为6,Checkpoint中包含的SequenceNumber区间将可能是[0, 5], [6, 11], [12, 17] …对于[12, 17]的Checkpoint,其传入的n为17,经过L1010行的计算17/6*6得到值12,即为该Checkpointlow-water mark.
    2. 删除小于新的low-water mark的数据。由于这些代码比较长(从L1011行到L1048行),考虑到篇幅,笔者没有在上面代码中列出。这些删除操作包括删除certStorecheckpointStorepsetqsetchkpts中存储的各种数据。
    3. 更新节点的low-water mark 。L1049实现了该操作。
    4. 重新提交被积压的请求。如L1054行所示。

    2.4 recvCheckpoint函数的实现细节(2)

    重新回到recvCheckpoint函数,相关代码如下所示:

    // [pbft-core.go] recvCheckpoint
    func (instance *pbftCore) recvCheckpoint(chkpt *Checkpoint) events.Event {
        ...
        if instance.weakCheckpointSetOutOfRange(chkpt) {            // L1147
    		return nil                                           // L1148
    	}

        if !instance.inW(chkpt.SequenceNumber) {                   // L1151
            ...
            return nil
        }

        instance.checkpointStore[*chkpt] = true                    // L1161
        ...
        diffValues := make(map[string]struct{})                    // L1164
        diffValues[chkpt.Id] = struct{}{}

        matching := 0
        for testChkpt := range instance.checkpointStore {
            if testChkpt.SequenceNumber == chkpt.SequenceNumber {
    			if testChkpt.Id == chkpt.Id {
    				matching++
    			} else {
    				if _, ok := diffValues[testChkpt.Id]; !ok {
    					diffValues[testChkpt.Id] = struct{}{}
    				}
    			}
    		}
    	}                                                       // L1178
        ...
        if count := len(diffValues); count > instance.f+1 {         // L1183
    		logger.Panicf("...")
    	}

        if matching == instance.f+1 {                             // L1188
    		...
    		instance.witnessCheckpointWeakCert(chkpt)               // L1197
    	}                                                       // L1198

        if matching < instance.intersectionQuorum() {               // L1200
    		return nil
    	}
        ...
        if _, ok := instance.chkpts[chkpt.SequenceNumber]; !ok {     // L1213
    		...
    		if instance.skipInProgress {                           // L1216
    			logSafetyBound := instance.h + instance.L/2
    			...
    			if chkpt.SequenceNumber >= logSafetyBound {         // L1220
    				...
    				instance.moveWatermarks(chkpt.SequenceNumber)    // L1222
    			}
    		}
    		return nil
    	}
        ...
        instance.moveWatermarks(chkpt.SequenceNumber)               // L1231

        return instance.processNewView()                          // L1233
    }


    如上一小节所述,如果weakCheckpointSetOutOfRange函数返回为true,说明当前节点的数据状态落后太多了,需要首先进行状态同步。也就没有必要再进行这一次的Checkpoint的操作了,直接在L1148行返回。
    以下介绍weakCheckpointSetOutOfRange函数返回为false的情形。

    1. L1151行对当前chkptSequenceNumber进行了检查,如果不在watermark范围内,则直接返回。
    2. L1161行将接收到的Checkpoint存储到checkpointStore中。checkpointStore中存储了所有接收到的Checkpoint
    3. 接下来的L1164到L1178行基于checkpointStore变量,构建了两个新变量diffValuesmatching。其中matching变量统计了和当前chkptSequenceNumberId都相同的checkpoint的数量,diffValues变量保存了和当前chkptSequenceNumber相同但Id不同的CheckpointId值。
    4. L1183行对diffValues进行了检查。如果diffValues中保存的Id数量超过f+1个,说明和chkptSequenceNumberId都相同的checkpoint的数量最多不超过2f个,因而chkpt永远不可能成为stable checkpoint。更重要的是,一般而言:SequenceNumber相同的Checkpoint对应的IdId表示一个节点当前的数据状态)应该也是相同的。这里有超过f+1个CheckpointId(也即数据状态)不同,其中至少有一个诚实节点和当前节点的数据状态不同,说明集群中出现了问题,因此直接采用panic函数报错。
    5. L1188行判断matching值是否为f+1。若是,则调用witnessCheckpointWeakCert函数。witnessCheckpointWeakCert函数主要是用来辅助节点的状态更新的。因此,整体L1188至L1198行的逻辑是这样的:当当前节点收到f+1个具有相同SequenceNumberIdCheckpoint时,该Checkpoint大概率代表了一个稳定的数据状态,调用witnessCheckpointWeakCert函数尝试将当前节点的状态更新到该数据状态。笔者这里思考过一个问题:为什么是判断等于f+1,而不是大于等于f+1。笔者的理解是:对witnessCheckpointWeakCert函数的调用一次就够了,没必要在大于等于f+1的每次都调用该函数。
    6. L1200行对matching值再次进行了判断。若未达到Quorum(即2f+1),则说明chkpt对应的Checkpoint未达到稳定,直接返回;否则,说明chkpt对应的Checkpoint达到稳定,继续下面的运行。
    7. L1213行对chkpt再次进行了检查。首先,我们需要解释一下instance.chkptsinstance.checkpointStore两个字段的不同。前者存储的是节点自己生成的Checkpoint,后者存储的是接收到的Checkpoint(也包含了自己发送给自己的)。因此,后者是前者的超集。另一方面,即使chkpt对应的Checkpoint已经满足了Stable的要求,其收到的2f+1个Checkpoint可能全部是从别的节点接收到的。也即出现L1213行中判断ok值为false的情况。在此情况下,往往说明当前节点的数据状态落后于其他节点了。
      代码在此处做了一个小优化。既然当前节点的数据状态已经落后了,如果当前节点正好处于数据同步的过程中(即L1216行instance.skipInProgress值为true),并且chkptSequenceNumber超过了当前Water mark的中位值(即L1220行),那就直接更新Water mark值到这个中位值(即L1222行)。更新Water mark值的目的在于:当当前轮次的状态同步过程结束后,会再次检查Water mark,若Water mark中的low-water mark仍然高于当前更新轮次的seqNo,则开启新一轮的状态同步。这样的优化加速了状态同步的进程。
      关于“状态数据的同步”,笔者将在后面专门用一篇博客进行介绍。
    8. 代码执行到L1231行的话,说明:chkpt已经达到了稳定条件(即:接收到超过2f+1个Checkpoint消息),并且该节点自己也生成了其对应的Checkpoint。那么,就可以直接更新Water mark了。
    9. L1233行调用processNewView进行View切换相关的处理。关于View切换,笔者在后面也会再写一篇博客进行介绍。

    3. 小结

    本篇博客主要介绍了Fabric中的PBFT是如何生成Checkpoint的,以及在达到Stable Checkpoint时,如何更新节点的Water mark
    此外,跟Checkpoint最相关的另一个机制是View的切换,这一点我们将在后面的博客中进行介绍。

    参考文献

    1. PBFT代码篇:fabric 中的 PBFT 实现
    2. Hyperledger Fabric的PBFT源码分析(一)
    3. Fabric中PBFT源码解读 (1)
    展开全文
  • PBFT算法研究报告

    2019-03-15 10:05:04
    PBFT算法研究报告 区块链领域学习必看文档 联盟链领域应用最广泛的公式算法
  • Raft和PBFT算法对比

    2021-05-13 06:08:54
    导语:区块链技术中,共识算法是其中核心的一个组成部分,本文将详细阐述私链的raft算法和联盟链的pbft算法,从算法的基本流程切入,分析两者的区别。 区块链技术中,共识算法是其中核心的一个组成部分。首先我们来...
  • PBFT协议的理解

    千次阅读 2019-12-05 23:08:50
    文章目录PBFT协议系统模型系统特性PBFT算法简述PBFT详细阐述1. client发出Request2. pre-prepare阶段3. prepare阶段4. commit阶段CheckPoint(检查点)View Change(视图切换)PBFT协议讨论为什么PBFT协议中节点总数N>...
  • PBFT共识算法

    2021-02-25 11:28:26
    PBFT共识算法 概述 Practical Byzantine Fault Tolerance: PBFT,是联盟币的共识算法的基础。实现了在有限个节点的情况下的拜占庭问题,有3f+1的容错性,并同时保证一定的性能。 容错率 raft算法的的容错只支持容错...
  • 共识算法系列之一:raft和pbft算法 注:文章最初是在2018年5月7日发布知乎的美图技术团队系列文章。 作者简介:梁敏鸿,美图区块链架构师,专注于区块链技术研究与产品应用落地。 导语:区块链技术中,共识算法是...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 3,508
精华内容 1,403
关键字:

pbft
