系统架构 订阅
《系统架构》是2017年机械工业出版社出版发行的图书,作者是爱德华·克劳利等。 展开全文
《系统架构》是2017年机械工业出版社出版发行的图书,作者是爱德华·克劳利等。
信息
译    者
爱飞翔
定    价
119
装    帧
平装
丛书名
架构师书库
书    名
系统架构
出版时间
2017-1
出版社
机械工业出版社
ISBN
9787111551430
原版名称
System Architecture: Strategy and Product Development for Complex Systems
作    者
爱德华·克劳利等

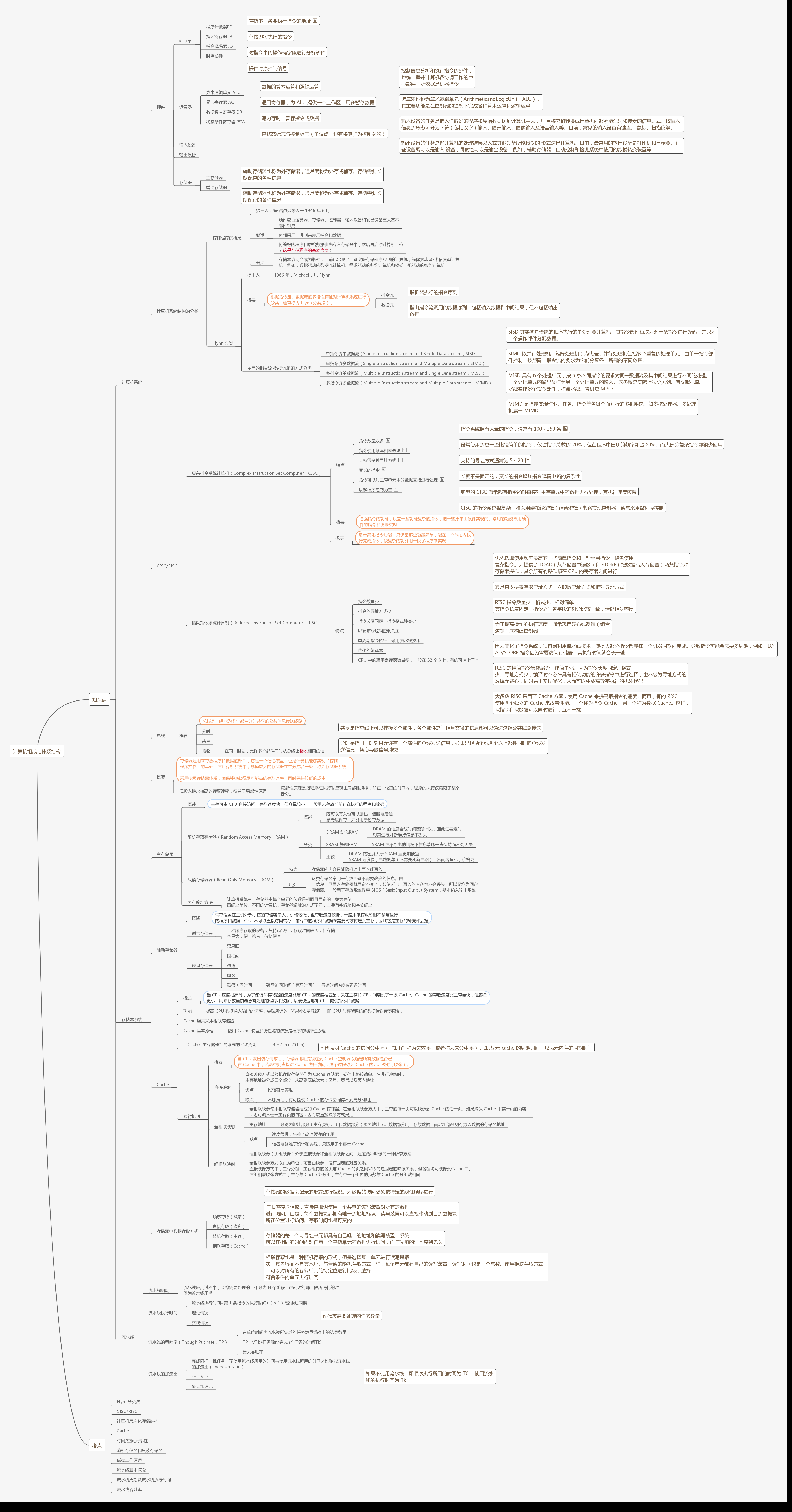

系统架构内容简介
本书由系统架构领域3位领军人物亲笔撰写,全书共分四部分。第一部分(第1~3章)的重点是引出系统架构。第1章通过一些范例来展示架构理念,指出良好的架构,并给出本书的概要;第2章列出进行系统分析必备的思路;第3章给出分析系统架构所用的思维模式。 [1]  第二部分(第4~8章)着重对架构进行分析。第4章讨论系统的形式;第5章讨论系统的功能;第6章讲解形式与功能之间的映射,并以此给出系统架构的定义;第7章研究如何从独立于解决方案的功能陈述中衍生出系统;第8章演示怎样把这些概念汇聚成一套架构。 [1]  第三部分(第9~13章)讲解如何为复杂的系统定义架构。第9章从任务和可交付成果这两方面来概述架构师的职责;第10章探讨如何把组织机构方面的接口当成在架构中减少歧义的契机;第11章讲述如何用系统化的方式来捕获利益相关者的需求,并把它们转换成系统目标;第12章提出一些能够帮助架构师更有创意地构思并选择概念的手段;第13章讲述在开发系统时管理复杂度的一些办法。 [1]  第四部分(第14~16章)探寻帮助架构师做决策的各种计算方法及工具所具备的潜力。第14章把系统架构的过程当成一种决策制定的过程来进行讲解;第15章讲解如何对架构权衡空间中的信息进行综合;第16章演示怎样把架构决策编码成一套模型,使计算机可以根据该模型自动生成权衡空间并对其进行探索。 [1]
收起全文
精华内容
下载资源
问答
  • 各种系统架构图与详细说明

    万次阅读 多人点赞 2018-09-15 17:49:59
    本次项目的一项重点就是实现原有应用系统的全面升级以及新的应用系统的开发,从而建立行业的全面的应用系统架构群。整体应用系统通过SOA面向服务管理架构模式实现应用组件的有效整合,完成应用系统的统一化管理与...
      1. 共享平台逻辑架构设计

    如上图所示为本次共享资源平台逻辑架构图,上图整体展现说明包括以下几个方面:

    1 应用系统建设

    本次项目的一项重点就是实现原有应用系统的全面升级以及新的应用系统的开发,从而建立行业的全面的应用系统架构群。整体应用系统通过SOA面向服务管理架构模式实现应用组件的有效整合,完成应用系统的统一化管理与维护。

    2 应用资源采集

    整体应用系统资源统一分为两类,具体包括结构化资源和非机构化资源。本次项目就要实现对这两类资源的有效采集和管理。对于非结构化资源,我们将通过相应的资源采集工具完成数据的统一管理与维护。对于结构化资源,我们将通过全面的接口管理体系进行相应资源采集模板的搭建,采集后的数据经过有效的资源审核和分析处理后进入到数据交换平台进行有效管理。

    3 数据分析与展现

    采集完成的数据将通过有效的资源分析管理机制实现资源的有效管理与展现,具体包括了对资源的查询、分析、统计、汇总、报表、预测、决策等功能模块的搭建。

    4 数据的应用

    最终数据将通过内外网门户对外进行发布,相关人员包括局内各个部门人员、区各委办局、用人单位以及广大公众将可以通过不同的权限登录不同门户进行相关资源的查询,从而有效提升了我局整体应用服务质量。

    综上,我们对本次项目整体逻辑架构进行了有效的构建,下面我们将从技术角度对相关架构进行描述。



      1. 技术架构设计

    如上图对本次项目整体技术架构进行了设计,从上图我们可以看出,本次项目整体建设内容应当包含了相关体系架构的搭建、应用功能完善可开发、应用资源全面共享与管理。下面我们将分别进行说明。

      1. 整体架构设计

    上述两节,我们对共享平台整体逻辑架构以及项目搭建整体技术架构进行了分别的设计说明,通过上述设计,我们对整体项目的架构图进行了归纳如下:

    综上,我们对整体应用系统架构图进行了设计,下面我们将分别进行说明。

        1. 应用层级说明

    整体应用系统架构设计分为五个基础层级,通过有效的层级结构的划分可以全面展现整体应用系统的设计思路。

    基础层

    基础层建设是项目搭建的基础保障,具体内容包含了网络系统的建设、机房建设、多媒体设备建设、存储设备建设以及安全设备建设等,通过全面的基础设置的搭建,为整体应用系统的全面建设良好的基础。

    应用数据层

    应用数据层是整体项目的数据资源的保障,本次项目建设要求实现全面的资源共享平台的搭建,所以对于应用数据层的有效设计规划对于本次项目的建设有着非常重要的作用。

    从整体结构上划分,我们将本次项目建设数据资源分为基础的结构型资源和非结构型资源,对于非结构型资源我们将通过基础内容管理平台进行有效的管理维护,从而供用户有效的查询浏览;对于结构型数据,我们进行了有效的分类,具体包括政务公开资源库、办公资源库、业务经办资源库、分析决策资源库、内部管理资源库以及公共服务资源库。通过对资源库的有效分类,建立完善的元数据管理规范,从而更加合理有效的实现资源的共享机制。

    应用支撑层

    应用支撑层是整体应用系统建设的基础保障,根据本次招标文件相关需求,我们进行了相关面向服务体系架构的设计,通过统一的企业级总线服务实现相关引用组件包括工作流、表单、统一管理、资源共享等应用组件进行有效的整合和管理,各个应用系统的建设可以右下基于基础支撑组件的应用,快速搭建相关功能模块。

    由此可见,应用支撑层的建设是整体架构设计的核心部分,其关系到本次项目的顺利搭建以及今后区劳动局信息化的发展。

    应用管理层

    在3.3.3图中的设计中,应用管理层有效的承接了我局原有应用系统分类标准,将实际应用系统分成了八个应用体系,在实际应用系统的建设中,我们将全面传承原有应用分类标准规范的基础上实现有效的多维的应用资源分类方法,不仅如此,整体应用系统也可以通过多维的管理模式进行相关操作管理,如按照业务将应用系统进行划分,包括劳动管理和保险管理等。

    应用管理层是实际应用系统的建设层,通过应用支撑层相关整合机制的建立,我们将实现应用管理层相关应用系统的有效整合,通过统一化的管理体系,全面提升我局应用系统管理效率,提升服务质量。

    展现层

    整体应用功能将通过门户方式进行展现,架构分别设计了内网门户和外网门户,不同的应用人员通过登录可以实现相关系统的应用和资源的浏览查询操作。

    1. 3.2准体系规范说明

    大型的应用工程项目的建设必须遵照严格的标准体系建设规范,根据本次项目实际需求,我们通过三个规范体系对项目进行合理的保障,具体包括了安全标准管理系统、标准规范体系以及运行管理体系。

    通过相关标准的制定、安全架构的保障以及管理规范的建设可以保障整体应用系统的设计、搭建、运维等全流程性工作。

    1. 3.3应用用户设计

    通过分析,我们将整体应用系统面向人群分为四类,具体包括广大公众、区内委办局、局内相关部门以及用人单位,不同对象通过访问不同门户可以进行全面的服务保障。

    1. 3.4系统建设总结

    在3.3.3图中对本次项目整体应用系统建设需求同样也进行了归纳,项目整体分为三个主体建设,即:共享信息平台的搭建、原有应用系统的改造以及新的应用系统的搭建。

    共享信息平台的建设旨在全面整合相关应用系统资源,实现有效的浏览、查询检索机制,整体数据通过规范化的元数据管理机制,实现有效的梳理存储,为今后资源的整合奠定基础。不仅如此,在实际项目建设中还将引入商业智能应用模块,实现对共享资源的智能化分析,从而为决策预警等提供有力依据。

    原有业务系统改造则是实现原有应用系统相关流程等的优化配置,并通过有效的数据梳理改造为信息资源的共享奠定良好的基础。本次项目中需要改造系统包括:政务公开系统、办公自动化系统、公众服务系统以及综合管理系统。

    新的业务系统的建设则是要全面提升现阶段我局整体办公效率,继续加强信息化建设,通过更加全面合理的应用系统的建设,提升我局整体服务水平。本次项目需要建设系统包括:业务经办系统、社会保险系统、土地储备系统、企业监督系统、劳动监察系统、劳动关系与仲裁系统、就业和失业管理系统以及综合管理系统。

    1. 3.5应用接口管理

    本次项目建设还涉及到整体应用系统与外部相关系统接口的管理,实际应用接口包括与税务接口、与财政部门接口、与民政部门接口、与基层单位接口与公安部门接口以及与其他部门的接口。

    通过有效的接口管理机制,实现资源的互联互通,从而更加有效的提升我局无纸化办公机制,全面加强我局整体工作效率。

      1. 系统整体逻辑架构

    规划一个成熟先进的北京市卫生人才交流服务中心网站平台系统框架是一切技术工作的先决条件,是奠定系统性能的基础,是至关重要的。

    因此,本项目建设应首先考虑设计和建立一个统一的北京市卫生人才交流服务中心门户网站系统技术体系,能够支持政府信息资源的整合、管理及门户网站群的建设,提供统一的内容管理、资源整合、安全管理构架,并提供对应用服务的统一调度和管理,同时,系统体系结构应分层组织,系统功能模块化,系统集成松耦合,方便业务应用的修改、重用和部署,满足系统未来弹性扩展的要求。

    系统逻辑框架如下图所示。

    整体系统包括三个体系一个平台进行全面保障,其中三个体系包括:

    1. 运行管理体系;
    2. 标准规范体系;
    3. 安全保障体系;

    具体平台根据新闻局实际需求建设网站群支撑管理平台,平台保障了相关招标文件中的采集管理、内容管理、统计管理、安全管理等功能需求,对于整体应用平台的支撑则通过中科软多年门户建设经验总结完成的相关应用组件包括工作流管理、元数据管理、电子表单等进行保障。

        1. 各主要组成部分概要描述
    1. 数据层

    对结构化数据和非结构化数据进行调度和存储。结构化数据包括:XML 和DBMS。非结构化数据包括:文本文件、音视频文件、office 系列文件、图形图像文件及ZIP、PDF、SWF等其他格式文件等,在数据接口上支持WebService 模块化组件。

    1. 支撑层

    支撑层通过应用服务器,提供对系统应用层强大的支持,包括:电子表单、工作流、元数据管理、安全审计等功能。并通过WEBSERVICE接口服务支持外部资源对内容管理基础数据以及内容管理对外部数据资源的应用数据集成。

    1. 应用层

    应用层是政府门户网站群非常重要的组成部分,是对信息处理的重要环节,按功能的不同可以分为:信息发布管理、网站群管理、系统管理、外挂组件管理、交互功能、多媒体信息管理、内容聚合:RSS等。

    1. 展现层

    政府门户网站群的最终表现是一组具有相同标准和相同规范体系的网站群体系。它涵盖主站、各级子网站、各类专题子网站等,同时系统为应用层的不同应用提供信息资源的不同表现形式,包括有Web、RSS等。

    1. 接入层

    实现客户通过浏览器来访问表现层以获取信息资源。

      1. 系统技术架构

    系统技术架构框架如图所示。

      1. 总体架构设计

    应用系统总体架构图

    如上图所示,本项目将采用数据与应用大集中的架构,即国际收支平衡管理管理信息系统只部署在国家外汇管理局,相关数据也集中存储在总局的国际收支平衡整合库中。整个系统采用B/S的结构,在进行数据清洗、转换,即ETL的时候会采用C/S结构,整个架构主要包括如下内容:

    1、构建应用支撑平台,提供统一的人员、组织机构和权限管理,提供支持各种复杂业务系统的开发和组装框架,实现单点登录和目录服务,并提供对应用系统的运行监控,数据的备份恢复等功能。

    国际收支平衡管理信息系统的各个子系统以及外汇局应用支撑平台门户都是基于应用支撑平台开发、组装和运行的。

    2、数据整合与交换系统是整个国际收支平衡管理信息系统的基础,负责将从外汇局内部(主要是现有的业务系统或者业务数据)和外汇局外部(主要是共建部委的共享数据)的相关外汇数据采集、清洗、转换,并通过数据传输通道汇总至统一的国际收支信息的整合数据库中。

    各分支局数据通过数据传输通道上传到国家外汇管理局,由数据整合和交换系统接收并处理数据,最终也汇总至总局的整合数据库中。

    数据交换将以成熟、稳定的第三方产品为基础进行设计和开发。

    3、开发新版国际收支网上申报系统,实现涉外收入申报业务网上受理,方便企业申报业务;建立与银行系统的接口,满足与银行的数据交换;方便银行的查询和审核操作。

    网上申报数据将统一存储至网上申报数据库,并通过数据整合与交换系统与国际收支统计监测系统进行数据集成,同时申报数据最终汇总至总局的整合数据库中。

    网上申报系统将与外汇局的“一站式”网上服务平台集成,申报主体和银行将通过服务平台登录系统,进行申报、审核、查询统计等操作。

    外汇局人员也可通过服务平台或者外汇局的应用支撑平台门户登录系统,进行对申报数据的核查、查询统计操作。

    4、在数据整合与交换系统上建设统计分析系统,根据基础指标和统计分析指标将整合数据库中的信息动态生成各类统计分析报表(如国际收支平衡表、国际投资头寸表、结售汇统计报表等)。

    统计分析系统将利用数据仓库和多维联机在线分析技术,在对国际收支平衡状况的需求分析的基础上,提供面向主题的多种分析模型和分析方法,从多个角度分析国际收支平衡的状况和存在问题。统计分析结果将存储至外汇局数据仓库系统,为决策支持系统提供数据支撑,并可以通过BI工具在外汇局应用支撑平台门户进行展现。此外,统计报表信息通过数据整合与交换平台与金宏工程其他共建部委进行“共享”。

    5、在统计分析系统和总局数据仓库的基础上建设决策支持系统,通过基础指标,统计分析指标和统计分析系统产生的结果,借助OLAP分析模型工具,产生决策支持信息和预警信息,进行经济分析和预警,辅助外汇管理政策的制定。

    各类统计分析模型、预警模型将统一存放到“模型库”中,方便分析人员使用。此外还提供一套机制建设“知识库”,存储有关外汇管理的各类信息。

    (2)-(4)这几个系统在支撑平台的数据整合与交换基础上提供统一的数据交换接口,同时支持以XML作为统一的数据接口格式。

    6、建设外汇局应用支撑平台门户,通过门户对所有的系统进行统一管理,并且将统计分析、决策支持的结果和其他应用软件的功能模块通过信息集成门户提供给外汇局的领导、业务人员使用。

    外汇局应用支撑平台门户就是建设在应用支撑平台门户基础上。

    7、国际收支平衡管理系统与金宏共享平台、国际收支平衡共享数据库物理隔离,国际收支平衡管理系统中的数据通过涉密网和业务网之间的数据交换系统交换到金宏内网上的国际收支平衡共享数据库中,向共建部委提供数据服务。从共建部委获得的数据也通过涉密网和业务网交换系统,进入数据整合与交换系统中。

      1. 系统架构

    国际收支网上申报系统技术架构图

    企业用户可以通过“一站式”信息服务门户访问国际收支网上申报系统,完成涉外收支业务的申报,申报信息由数据管理模块通过特定的数据接口交换到银行业务系统,在银行业务系统进行审核。审核过后的结果信息再经过数据管理模块交换到网上申报系统供企业用户查询。

    企业用户需要在银行业务系统完成账户开户,定时由银行业务系统交换到网上申报系统供企业用户登录。

      1. 系统架构

    统计分析系统技术架构图

    1、统计分析系统的数据来源于数据仓库,通过条件查询模块从数据仓库得到满足用户的基础数据,由数据统计模块来对这部分基础数据进行汇总统计;

    2、汇总统计的数据根据外汇局用户的需要可以由报表定制模块利用原有的报表工具实现对国际收支平衡表、国际投资头寸表、结售汇统计报表、外债余额简表的设计以及利用Cognos的BI工具完成展现以及经过OLAP分析转化成多维数据;

    3、针对预先设计好的数据模型以及辅助模型管理模块来产生分析结果,供外汇局用户制定决策。

      1. 系统架构

    决策支持系统技术架构图

    1、决策支持系统利用从数据仓库获得的基础数据完成报表和查询,生成日、月、季报表供外汇局用户查询浏览;

    2、通过ASL规则引擎对基础数据进行分析,以风险模型为依据生成分析报告;

    3、利用数据挖掘模型对基础数据进行处理得到模型数据,与ASL分析信息共同生成分析报告,供外汇局用户来进行营运监管的管理;

    4、“知识库”的信息同时也提供给营运监管模块来进行运作。

      1. 总体架构

    国资委国有资产监督管理系统总体架构图

    国资委国有资产监督管理系统的总体框架主要包含六个层次,即基础平台层、数据资源管理层、应用支撑层、业务实现层、门户展现层、终端接入层。

    1.基础平台层:国资委IT基础平台主要包括网络系统、主机、存储系统、安全系统、配套的软件等。网络系统分为业务内网、业务外网和互联网。业务内网与业务外网物理隔离,互联网与业务外网通过防火墙配置实现逻辑隔离。

    2.数据资源管理层:数据资源管理层主要由数据库组成,其中结构化数据库主要包括管人、管事、管资产、纪检监督业务数据库、共享数据库、基础数据库、原有系统数据库及其它信息资源库等。非结构数据库主要是由一些文件型的数据构成。信息资源库主要是应用系统的数据库,它是业务应用信息系统的组成部分和数据中心的基础。

    3.应用支撑层:应用支撑层主要包括应用开发平台 (基础数据管理、报表管理、工作流管理、表单工具、门户引擎、规则引擎、工作流引擎、用户权限管理、目录服务、内容管理、接口管理、预警平台)和中间件(应用服务器、消息中间件、WEB服务器)。通过建设应用支撑平台,实现界面集成、应用集成、数据集成及流程集成,通过四个集成来达到国资委所有系统的集成效果。

    4.业务实现层:主要包括四大核心业务应用系统和数据中心。

    国资监管应用系统主要包括企业国有资产产权登记子系统、上市公司国有股权监督管理子系统、企业国有产权交易监督管理子系统、企业财务状况监督子系统设计、中央企业财务绩效评价子系统、中央企业财务预决算管理子系统、企业国有资产统计评价子系统、企业财务信息查询分析子系统、中央企业人员管理子系统、中央企业业绩考核子系统、中央企业重大投资管理子系统、中央企业经济运行监督子系统、纪检监察管理子系统等。

    国有资产数据中心:主要包括元数据注册器、信息资源数据库、信息资源目录体系、信息资源交换体系等。国有资产信息资源库是数据中心的基础,为国资委业务监管提供数据支持,包括企业基本信息数据、企业绩效评价数据、企业人员管理数据、企业财务数据、国有产权数据、资产统计数据、企业重组与规划投资数据、纪检监察数据、政策法规文献数据和其他业务数据十大类。作为统一信息资源平台,国有资产信息资源库对国资委各类共享数据提供统一的存储和管理,是国资委委内各厅局之间以及与其它政府机关之间进行数据交换和共享的基础平台,为各类业务的开展提供完整、统一和准确的数据支持。

    5.门户展现层:门户展现层主要由国资委数据采集门户构成、互联网门户、业务内网门户、业务外网门户组成。

    6.终端接入层:中央企业、地方国资委、上市企业(含国有股)、其它部门及公众通过统一的身份认证、权限管理登录数据采集门户、国资委业务外网门户、国资委互联网,并实现统一的入口、出口和单点登录。

    其中,中央企业、地方国资委、上市企业(含国有股)通过在线填报或离线填报(利用数据采集终端)的方式在数据采集门户上进行数据填报,数据采集门户及业务外网与内网物理隔离,通过应用支撑平台提供的数据交换组件实现内、外网的数据传输和交换。其它部门(包括金宏工程相关部门)也是通过应用支撑平台提供的数据交换组件实现内、外网的数据传输和交换。社会公众登录国资委互联网网站进行国资监管信息查询和交互。

    除此之外,贯穿着六个层次的还有国资委信息安全保障体系、项目实施与运维管理,和相关的标准体系和管理规范。

      1. 系统逻辑结构

    国资监管信息系统主要作用体现为国资监管业务服务。一期工程建设6大应用系统,形成10个信息资源库。其总体逻辑结构图如下:

    图5-1总体逻辑结构图

    通过四大业务系统(共计13个子系统)覆盖国资委管资产、管人、管事、资产监督的四大业务。

    其业务核心就是实现国有经济布局以及国有资产的增值保值。

    实现国有经济布局,具体是通过产权登记系统,掌握所有国有股权的分布情况。通过上市公司国有股权交易监督和其他企业国有股权交易监督系统,对国有股权的交易进行监控,随时了解国有经济的布局情况,并加以控制。通过资产统计、企业财务监督、中央企业预决算管理,等3个系统,全面获得企业的实际财务资产情况。

    另外通过中央企业经济运行管理系统,掌握中央企业的经济运行情况以及行业经济运行分析,从而对中央企业重大投资进行管理和监控,确保了解国有经济布局的运行情况和进行调整。

    实现国有资产的增值保值,具体措施是通过管人来实现,通过中央企业人员管理系统,后备、任命、管理企业管理者。通过企业绩效考核系统来评价、更换人员,来实现国有资产的增值保值。但不是简单的通过管人来实现国有资产增值保值,任命、考核,需要从资产管理、资产监督、企业运行情况等三个方面不断地获取信息,对管理者进行监督和引导,即使发现问题,确保国有资产的增值保值。

    通过13个业务应用系统覆盖四大业务职能,为解决目前监管业务中信息采集的问题、信息沟通的问题,需要建设13个业务应用系统统一的数据采集系统、信息发布系统。

    针对13个业务应用,形成了10大国有资产信息资源库,包括监管企业方面获得的6种信息:

    • 企业基本信息
    • 企业产权信息
    • 企业财务信息
    • 企业人员信息
    • 企业重组与规划投资信息
    • 其他业务信息

    以及国资委监管产生的4种信息:

    • 政策法规信息
    • 国有资产统计信息
    • 企业业绩考核信息
    • 纪检监察信息
      1. 系统体系结构

    本项目总体技术框架建立要遵循“整合资源,信息共享”、“统一架构,业务协同”的原则,应用系统采用多层架构,以信息资源库和公共服务为基础进行开发,实现资源和服务的共享,实现业务层和展现层的分离。总体技术框架如下图所示:

    图5-2 国资委国有资产监督管理系统总体技术框架

    总体框架主要包含六个层次:

    国资委IT基础设施:主要包括网络、服务器、存储系统、配套的系统软件、数据库和机房等。网络系统为内、外网物理隔离的双网结构。IT基础设施是国资委国有资产监督管理系统的基础平台。

    国有资产数据中心:主要包括元数据注册器、信息资源数据库、信息资源目录体系、信息资源交换体系等。国有资产信息资源库是数据中心的基础,为国资委业务监管提供数据支持,包括企业基本信息数据、企业绩效评价数据、企业人员管理数据、企业财务数据、国有产权数据、资产统计数据、企业重组与规划投资数据、纪检监察数据、政策法规文献数据和其他业务数据十大类。作为统一信息资源平台,国有资产信息资源库对国资委各类共享数据提供统一的存储和管理,是国资委委内各厅局之间以及与其它政府机关之间进行数据交换和共享的基础平台,为各类业务的开展提供完整、统一和准确的数据支持。

    国资委应用系统支撑平台:主要包括由表单工具、系统集成组件、内容管理工具、工作流组件、消息交换工具、应用中间件、统一用户管理和其他组件工具构成的应用支撑平台,从整合、协同、管理和服务四个方面对业务系统的开发、部署和运行进行支持。

    国有资产监督管理业务应用信息系统:主要包括搭建在应用支撑平台上的基础应用组件、通过基础应用组件组合成的企业国有资产产权登记子系统、上市公司国有股权监督管理子系统、企业国有产权交易监督管理子系统、企业财务状况监督子系统设计、中央企业财务绩效评价子系统、中央企业财务预决算管理子系统、企业国有资产统计评价子系统、企业财务信息查询分析子系统、中央企业人员管理子系统、中央企业业绩考核子系统、中央企业重大投资管理子系统、中央企业经济运行监督子系统、纪检监察管理子系统。

    应用数据库:主要是应用系统的数据库,是业务应用信息系统的组成部分。

    国资委信息发布系统:主要包括国资委内网消息发布、外网消息发布和互联网消息发布。

    除此之外,贯穿着六个层次的还有国资委信息安全保障体系、技术支持与运行维护体系。同时,国资委信息化相关的标准、规范、政策、法规也将在“国有资产监督管理系统”项目建设中必须加以重视,并积极推进。

    展开全文
  • 系统架构设计师】第一章:操作系统(1.2.2) 参考教材: 《系统架构设计师考试全程指导(第二版)》 《系统架构设计师教程》 1.2.2 信号量与pv操作 pv操作指的是两个:p操作和v操作。 有时候我们的进程在工作的...

    本篇帖子继续上篇。有兴趣可以点击链接进行查看以前写过的文章。
    【系统架构设计师】第一章:操作系统(1.2.2)
    参考教材:
    《系统架构设计师考试全程指导(第二版)》
    《系统架构设计师教程》

    1.2.2 信号量与pv操作

    pv操作指的是两个:p操作和v操作。

    有时候我们的进程在工作的时候,需要同时配合来干多件事情。比如,我们规定一个进程用来写入数据,另一个进程用来读取数据。

    很显然,这连个进程是不能互相干扰的,因此我们就需要提前对系统进行一下告知:使用这些资源的权力我先占用了,其他人不要进来。

    系统得知以后,如果有其他进程要写入数据或者读取数据,就会被系统安排成等待态。
    等我们的进程使用资源完成以后,在告知系统,其他进程可以使用这些资源。

    告知系统不要让其他进程操作这片内存的操作,就是p操作。
    告知系统此进程已使用内存完毕,就是v操作。

    我们因此可以得出使用pv操作的目的:
    为了解决不同进程的互斥(都需要共享独占性资源时)和同步(完成异步的两个进程的协作)问题,需要使用pv操作。

    想想看,如果是你,你会怎么用代码的方式解决呢?

    我这里用的是c语言的方式。

    首先,我们要有一个变量s。
    在pv操作中被称为信号量,表现形式是一个整数s和一个队列。你可以姑且认为这是个整形变量。
    当s>=0,代表某个资源的可用数;
    当s<0,其绝对值代表阻塞队列中等待该资源的进程数。

    其次是p操作。
    根据我们开始所说,p操作就是告知系统这片资源已经被使用,因此只要在本来的资源数上减1即可。不过我们要考虑一种情况,就是当可用资源为0或负数的时候,那么就要让程序进入等待。
    所以我们可以得出:

    if((s=s-1)<0){
    	printf("执行p操作的进程进入等待");
    }


    最后是v操作。
    这个同理,减一换成加一即可。

    if((s=s+1)<=0){
    	printf("从阻塞队列中唤醒一个其他处于阻塞态的进程");
    }


    互斥实例

    说了这么多,先来个实例,比如,对两个进程进行互斥控制。
    我这里给了两个程序。
    这两个程序是同时运行的,并且变量s是共享的,且初值为1。为了省事,这里我就简写了,省去了main之类的格式。

    我对p和v进行了一些小的修改,这样更符合c语言的标准。

    p:

    if((s=s-1)<0){
    	printf("执行p操作的进程进入等待");
    	return 0;
    }
    else{
    	return 1;
    }


    v:

    if((s=s+1)<=0){
    	printf("从阻塞队列中唤醒一个其他处于阻塞态的进程");
    	return 0;
    }
    else{
    	return 1;
    }


    进程A

    while(1){
    	if(p(s)){
    		printf("操作一下");
    	}
    	v(s)
    }


    进程B

    while(1){
    	if(p(s)){
    		printf("操作二下");
    	}
    	v(s)
    }


    仔细分析。
    我们这里先说明一个前提,即使我们的程序同时运行,由于某些特殊的原因,是不可能真正的同时启动的,稍微会有一些误差,比如某个进程会晚0.00000000001秒。我们这里就假设A进程是比较快的那个。

    第一次循环时,A先执行了p,然后s自减,输出了“操作一下”。

    此可我们的B启动,也执行了p,注意此可A还没有执行V,也就是说s还没有自增。由于我们的s已经从1自减到了0,再次执行,s=-1,if不成立,什么都不输出。

    当A执行完成v操作以后,我们的B已经到了第二轮,此可if成立,所以输出了“操作二下”。

    以此类推,你会发现,A和B永远都时一个执行,另一个就跳过。这样,我们就使用pv操作对进程的互斥。

    同步实例

    同步也是类似的操作。直接上例程。不过这次比较特殊,需要用到两个信号量,s1=1和s2=1。
    p:

    if((s=s-1)<0){
    	printf("执行p操作的进程进入等待");
    	return 0;
    }
    else{
    	return 1;
    }


    v:

    if((s=s+1)<=0){
    	printf("从阻塞队列中唤醒一个其他处于阻塞态的进程");
    	return 0;
    }
    else{
    	return 1;
    }


    进程A

    while(1){
    	if(p(s1)){
    		printf("操作一下");
    	}
    	v(s2)
    }


    进程B

    while(1){
    	if(p(s2)){
    		printf("操作二下");
    	}
    	v(s1)
    }


    仔细分析。

    这个其实A和B无论是否同时运行都行。

    假设我们的A先运行,执行第一遍的时候没什么问题,正常输出“操作一下”。

    但是当执行第二遍的时候,你会发现,A不会输出了,因为我们的s1从开始循环第二遍的0变成了-1,所以此刻if时不成立的。

    而当我们运行B的时候,B执行v(s2),最终将p增到1,A才会继续走。

    这样,我们就完成了进程之间的同步。

    本篇内容主要介绍的是pv操作的一些细节。
    有兴趣的可以加我qq:1392969921
    下一节已更新。
    【系统架构设计师】第一章:操作系统(1.2.3)死锁问题

    展开全文
  • Java系统架构师全套课程
  • 为什么要报考系统架构设计师考试

    万次阅读 多人点赞 2019-08-02 17:03:09
    为什么要报考系统架构师考试 最近一年多,很多朋友来信,问我什么要报考系统架构设计师考试。为什么参加这个考试,这个考试有用吗?对自己的职业会带来什么好处?我想有以下几个方面: 一、强迫自己,去系统学习...

       为什么要报考系统架构师考试

        最近一年多,很多朋友来信,问我什么要报考系统架构设计师考试。为什么参加这个考试,这个考试有用吗?对自己的职业会带来什么好处?我想有以下几个方面:

    一、强迫自己,去系统学习软件架构设计的理论,追踪业界架构设计的发展动态。去学习的动力有很多,如为了兴趣,为了工作,为了职位升迁,为了大幅提升薪水等。其实,为了应付考试,通过考试,也是学习知识的一种很好的方法。尤其,对自律能力不是很好的同学;

    二、系统架构师考试,作为计算机技术与软件专业技术资格(水平)考试系列的最高级别专业考试,是国家认可的。如果通过,至少可以说明以下几点:

     1.这是国家级别计算机领域最高级别的考试,难度程度不低于其他行业的司法考试,会计考试等,如果您通过了,那么说明您自己的智商至少不差,还是有一定学习能力,对付考试,还算有一套;

     2.在同级别的高级资格里,系统架构师同系统分析师、网络规划设计师、信息系统项目管理师相比较而言,技术难度是最高,技术难度更高点,知识面更广阔点,专业深度很深些,更偏重技术研发;

     3.至少说明自己还在追求进步,想在专业上有所突破,想参加这个考试;

     4.参加这个考试,9点钟考试,6点就要起床,因为考点都在荒郊野外,偏离市中心;

    十一月大冬天的起个大早上,北风那个吹呀,也是很苦的。

     5.下午案例分析,怎么也要有论据,有观点,紧扣题意,总不能离题万里,答非所问,否则怎么通过下午案例考试,获得45分;

     6.下午论文考试,能够在短短1个半小时时间里,写至少2500个汉字,也不简单,尤其现在大家天天用电脑,用键盘敲字,不提笔忘字,能文思泉涌,逻辑清晰,条理清晰,写出来这篇论文,有论据,有观点,还能够通过,也算点人才吧!

    三、架构师理论,自成一派,架构模式,思维理念,对工作、对生活、对职业很有帮助。我们常说,思想决定行动,思想决定出路,思想决定命运,思想决定未来。架构设计思想,该是多么的重要的。学习架构设计的思想,是有百利无一害的。

    四、架构师岗位,作为职业,研发领域的最高端岗位,学习架构理论,参加架构师工业和信息化部、人力资源和社会保障部主持的系统架构设计师考试,与也可以站在理论界、学术界的前沿,洞悉架构设计的本质,行业发展脉络;

    五、这个考试有用吗?我想说,你上了大学有用吗?你考取了研究所有用吗?你获取了博士学位有用吗?大家一定也知道很多大学生滥竽充数,水平低下,博士能力平平,招摇过市。想获取一纸文凭,就衣食无忧,高高在上,丰衣足食,衣食无忧,这怎么可能呢?重要的是自己真材实料,货真价实。文凭代表的是知识,能做事,能解决实际问题代表是能力。这是两码事。这个架构师证书,又何尝不是这样呢?

    六、在事业单位,国企单位,还是挺管用,至少在评定副高、高级职称的时候用得上;

    七、通过了国家的系统架构师考试,至少你敢在求职简历上写,你是系统架构师。为什么呢?大家拿了大学文凭,博士学位,不都在简历上写着“大学生”、“博士”。哪怕读大学,天天旷课,打游戏,交女朋友。但是,大学文凭,博士学位,没偷没抢,没蒙没骗,正儿八经的按照学校规定获取了学分,提交论文,获取的。所以,咱这个系统架构师,也是光明正大的考试通过的。

    八、自己可以理直气壮的争取系统架构师的职位,高端岗位,毕竟咱有较为雄厚的架构师的理论基础,有理论,有方法。

    九、有朝一日,也可以参与软考培训行业,做IT高端培训,想做系统架构设计培训,哪可必须要有国家级的系统架构师证书哟!张友生搞得希赛IT教育培训,就是以软考培训起家的,也搞得有模有样,风水水起;想必参加软考的童靴,一定买过张友生老师主编的软考书籍。多一条路,多一个活法。老人常说,艺多不压身。

    十、如果自己通过了,千万别把它太当回事,别以为自己真是系统架构师,具有系统架构师能力和学识了。别以为获取博士学位,就真是博士了。一个道理。这是万里长征的第一步。这是行走在系统架构师路上的一个垫脚石。路漫漫其修远兮,吾将上下而求索。

    赋诗一首:

    附1:小虎软考微信公众号:2019跟着小虎玩着去软考



    展开全文
  • 系统架构设计师】第一章:操作系统(1.2.3)死锁问题 这一节其实想水一章来着。。。 因为书上的东西实在是太少,管程就提到了一点,我也不好写太多。 不过细想一下,还是决定写点吧。 1.2.3 管程 书上给的东西太...

    上节链接
    【系统架构设计师】第一章:操作系统(1.2.3)死锁问题
    这一节其实想水一章来着。。。
    因为书上的东西实在是太少,管程就提到了一点,我也不好写太多。
    不过细想一下,还是决定写点吧。

    1.2.3 管程

    书上给的东西太少,而且写的很难懂,所以这里我就先不引用书上的东西了,直接写一些自己的理解了。
    本文参考链接:
    https://blog.csdn.net/zy702432103/article/details/84259683
    https://blog.csdn.net/qq_32534441/article/details/95231632
    https://www.zhihu.com/question/30641734
    http://c.biancheng.net/view/1234.html

    概念引入

    管程也是用于进程之中的,和信号量以及pv操作起到类似的作用。然而,我们之前提到过,pv操作需要成对出现,因为进程使用完资源以后需要告诉系统。
    这种操作其实是不安全的,因为一旦我们的pv操作没有成对出现,系统就会出现问题。因此,为了解决这些问题,就产生了管程的概念。
    在这里插入图片描述
    我们可以很形象的将使用管程的进程这样想:

    • 当一个进程使用管程的时候,那么,它会将一些用到的变量和操作进行封装,像管道一样。这样,我们就可以保证,整个操作是完整的,不会像pv操作中忘记p或v就会使系统产生问题。
    • 由于使用管程的进程是被封装的,所以其他进程不能进行使用,必须等待管程使用完毕才能进行使用。

    细节的一些东西

    我们使用管程是为了更安全,而不是彻底的封闭,因此,在一些编程语言中提供了几个方法来控制管程中进程的状态。这个我就直接截图了,书上是没有详细讲这个的。
    在这里插入图片描述
    这几个方法实现了我们之前使用pv操作中挂起,同步等。由于管程的特殊性,所以引入了enter,leave等操作。
    剩下的就没什么好介绍的了,本来书上说的也不深,就当我水了一贴。

    操作系统五大功能之一的处理器管理的内容已经写完了。后面会继续写其他4个。
    下章链接
    【系统架构设计师】第一章:操作系统(1.2.4)文件管理
    有兴趣加我QQ:1392969921

    展开全文
  • 系统架构设计师】第一章:操作系统(1.1.1—1.1.2) 参考教材: 《系统架构设计师考试全程指导(第二版)》 《系统架构设计师教程》 1.2 处理器管理 在单用户多任务的操作系统中,或者多用户多任务的操作系统中,...
  • 原计划要写kali的从零开始的教程,不过仔细想想其实那个并没有系统架构师的专注力大,因为这个是我的一个目前的目标。 你们知道的,我今年大二,下个学期会特别忙,有七八场ctf和awd,线上线下的都有,这就意味着我...
  • 本文是美团永俊老师的分享。...如何在业务高速增长、可用性越来越高的背景下实现系统架构的快速有效升级?如何保证复杂业务下的研发效率与质量?本文将为大家介绍美团配送的一些思考与实践。 配送业务 从物流到...
  • Android进阶(十一)Android系统架构讲解

    万次阅读 2015-05-07 16:23:40
    如果说一个成功男人的背后会有一个默默支持的女人的话,那么一个优越稳定的平台背后必有一个成熟的系统架构所支撑着。那么,Android的系统架构是怎么样的呢?从下图我们可以从整体上有个大致的了解(图片来源互联网)...
  • 软件工程之系统架构图和系统架构描述

    万次阅读 多人点赞 2017-06-06 01:27:22
    系统架构又称为逻辑架构图。根据维基百科对系统架构的描述: The systems architect is a professional figure in information and communications technology. Systems architects define the architecture of a ...
  • 系统架构设计

    万次阅读 2018-09-06 14:03:25
    系统架构就类似于工程的结构。 一、传统架构 用传统的架构,1000并发量需要2太服务器做tomca集群 但是由于系统用的人越来越多,并发量越来越大待到并发量为10000时,需要20台服务器做tomcat集群。当tomcat...
  • 课程主体部分从软件架构体系结构、架构设计、技术体系等角度出发,详细介绍了架构师区别于一般开发人员所需要掌握的架构设计方法论与相关实践,包括架构风格与模式、领域驱动设计、类与框架设计、分布式系统架构设计...
  • 推荐系统架构

    千次阅读 2018-09-14 15:17:57
     我们从宏观上可以感受到的推荐系统架构如下:通过数据分析得到用户画像,然后通过推荐系统给用户推荐数据。从此图中,我们也可以窥知一个完整的推荐系统至少应该有如下的子系统:用户画像子系统,内容子系统,存储...
  • Android 系统架构

    千次阅读 2020-02-08 20:41:40
    Android系统架构是基于Linux内核的软件平台和操作系统。采用了软件堆层的架构,总共分为五层,如下图所示: 如图所示,Android系统架构分为五层,从下到上他们分别是: 文章目录Linux Kernel(Lin...
  • 嵌入式系统架构

    千次阅读 2017-08-21 17:12:04
    嵌入式系统架构
  • 系统架构理论

    千次阅读 2019-10-27 12:25:51
    通常所讲的系统架构,一般是针对具有一定规模的分布式系统来讲的,如果系统只布署在一台服务器上,讲系统架构,就有点小题大作了。作为一名程序员,工作了一定的年限,有了一定的成长之后,要往更高的方向发展,就...
  • Saas系统架构的思考,多租户Saas架构设计分析

    万次阅读 多人点赞 2019-06-14 13:39:35
    ToBSaas系统最近几年都很火。很多创业公司都在尝试创建企业级别的应用cRM, HR,销售, Desk Saas系统。很多Saas创业公司也拿了大额风投。毕竟Saas相对传统软件的优势...总结一下Saas系统架构一些特点: Saas系统分...
  • 三层架构,MVC,与ssm的系统架构关系

    万次阅读 多人点赞 2018-04-22 14:02:36
    系统架构是指整个应用系统程序的结构[不是某一门语言特有的,是软件结构通用的],经常提到的系统架构一般有两种,三层架构和MVC,这两种架构之间有区别,是不一样的概念,但是它们之间的共同点是为了降低系统模块...
  • UMP系统架构

    千次阅读 2018-05-30 07:50:08
    UMP系统架构 UMP(Unified MySQL Platform)是由阿里集团核心系统数据库团队设计与实现的,提供低成本和高性能的MySQL云数据服务。他的四大特点是:单一访问入口多管家消除单点故障弹性动态增加资源隔离UMP系统...
  • 系统架构演变史

    千次阅读 2018-07-30 09:58:59
    当今技术的发展日新月异,系统架构也跟随技术的发展不断升级和改进,从传统的单一架构到分布式架构再到如今的微服务分布式架构,今天我们就来梳理一下系统架构的演变史。   NO.1 初期网站架构 网站建设初期,...
  • 从抽象的系统层面来看,软件架构、系统架构、解决方案架构和企业架构,本质上是一致的,区别在于关注的主体不同。 软件架构,即为构成一套软件的主要脉络,至少包括两个不同的子架构:横向的业务功能架构和纵向的...
  • 什么是系统架构师? 系统架构师是一个既需要掌控整体,又需要洞悉局部瓶颈,并依据具体的业务场景给出解决方案的团队领导型人物。一个架构师需要有足够的想像力,能把各种目标需求进行不同维度的扩展,为目标客户...
  • BeeGFS系统架构

    千次阅读 2019-02-27 21:21:12
    BeeGFS系统架构beegfs https://www.beegfs.io/wiki/SystemArchitecture#hn_59ca4f8bbb beegfs BeeGFS结合了多个存储服务器,以提供具有条带文件内容的高度可扩展的共享网络文件系统。这样,它允许用户克服单个服务器...
  • 系统架构设计师教程.pdf

    千次下载 热门讨论 2012-02-15 00:00:18
    系统架构设计师教程 杨春晖主编 第1章 绪论 第2章 计算机与网络基础知识 第3章 信息系统基础知识 第4章 系统开发基础知识 第5章 软件架构设计 5.1 软件架构概念 5.2 基于架构的软件开发方法 5.3 软件架构风格 ...
  • Android 系统架构详解

    千次阅读 2019-04-12 14:01:25
    本文作为Android系统架构的开篇,起到提纲挈领的作用,从系统整体架构角度概要讲解Android系统的核心技术点,带领大家初探Android系统全貌以及内部运作机制。虽然Android系统非常庞大且错综复杂,需要具备全面的技术...
  • Android系统架构详解

    千次阅读 2019-01-19 13:47:55
    1. Android系统架构? Android操作系统共有四层组成 Linux 内核层: Display Driver、Camera Driver、Flash Memory Driver、Wifi Driver它是整个Android系统最基础,最核心的部分 程序库和android运行环境: 程序库...
  • 银行信息系统架构

    千次阅读 2018-09-21 11:33:07
    本章博客主要分三个模块面试传统银行的信息系统架构,分别由:应用架构、数据架构、技术架构三方面构成。 1.应用架构 应用架构可以分为银行核心系统和银行非核心系统组成;其中核心系统分为:客户信息、存贷款、...
  • 一、系统架构 1. 中科软 中科软的系统应用架构分为五个层次,分别是用户界面层、应用功能层、基础平台、应用集成平台和数据库。 主要特点是业务应用的分布化,以及基于应用集成平台的系统整合和流程整合。 2...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 204,964
精华内容 81,985
关键字:

系统架构
