    使用矩阵A对向量进行变换称为线性变换。向量X可以分解为n个基向量的和,如果已知矩阵A对n个基向量的变换结果,则可以得到矩阵A对任意向量变换结果,公式如下: 。通过该公式,可以得到求解变换矩阵A的简单方法: ...

    一 概述

       在分析中,函数y=f(x)将输入值x变换到输出值y,同样对向量左乘矩阵A,矩阵A将向量X变换为向量Y。使用矩阵A对向量进行变换称为线性变换。向量X可以分解为n个基向量的和,如果已知矩阵A对n个基向量的变换结果,则可以得到矩阵A对任意向量变换结果,公式如下:

        。通过该公式,可以得到求解变换矩阵A的简单方法:

       1)在向量空间中选择简单单位基向量,如

       2)对基向量 应用规定的变换(及矩阵A欲实施的变换)得到向量 ,该向量即为矩阵A的第一列值;

       3)依次对其他基向量做应用类似2)的操作,得到矩阵A的其他列的值。



    二 二维空间上的基本变换

       旋转变换:根据变换矩阵计算方法,基向量 逆时针旋转  后为 ,基向量 逆时针旋转  后为 ,任意向量X逆时针旋转 的变换矩阵Q为:

       ,图示如下:



       投影变换:根据变换矩阵计算方法,基向量 在线L上投影点为 ,基向量 在线L上投影点为 ,任意向量X在线L上的投影变换矩阵P为:

       ,图示如下:



       镜像变换:镜像变换H可以根据投影变换推导出来,根据图形得 , ,图示如下:





    三 使用内积表示投影变换

       余旋定理:根据下图可得:





         投影到直线上:根据下图可得:

         其中 为任意点到直线A的投影变换矩阵。





    四 罗德里格斯公式

        在三维空间中,任意向量X绕特定轴K旋转 可表示特定矩阵Q对X的线性变换,以下根据图示给出罗德里格斯(Rodrigues)公式推导:

        1)向量X沿旋转轴K平行方向和垂直方向分解为:

        2) 为向量X到旋转轴K的投影:

        3)向量W垂直于与K构成的平面,

        4)由图示可知,可由三个相互正交的向量表示:

        5)定义叉乘矩阵为:,则有

        6)得到变换矩阵为:





    参考资料:Linear Algebra And Its Applicaions    Gilbert Strang

    转载于:https://www.cnblogs.com/luofeiju/p/10963384.html

    展开全文
  • 图像仿射变换原理2:矩阵变换、线性变换和图像线性变换矩阵.pdf
  • 文章目录A 线性变换的定义B 线性变换的矩阵表示C 零空间与值空间 A 线性变换的定义 (1)定义1(线性变换)设V!,V2V_!,V_2V!​,V2​是同一数域FFF上的线性空间,TTT是V1→V2V_1\rightarrow V_2V1​→V2​的映射,...
  • 图像线性变换是仿射变换的子集,包括图像的旋转、错切、缩放以及几者的组合叠加,线性变换的图像和原图像相比,坐标原点保持不变、直线变换后是直线或原点,平行线变换后还是平行。所有图像线性变换都可以使用图像...
    展开全文
  • 音视频资料-图像仿射变换原理2:矩阵变换、线性变换和图像线性变换矩阵.rar
  • 前一篇文章讲解了图像灰度化处理及线性变换知识,结合OpenCV调用cv2.cvtColor()函数实现图像灰度操作,本篇文章主要讲解非线性变换,使用自定义方法对图像进行灰度化处理,包括对数变换和伽马变换。本文主要讲解灰度...

    该系列文章是讲解Python OpenCV图像处理知识,前期主要讲解图像入门、OpenCV基础用法,中期讲解图像处理的各种算法,包括图像锐化算子、图像增强技术、图像分割等,后期结合深度学习研究图像识别、图像分类应用。希望文章对您有所帮助,如果有不足之处,还请海涵~

    前一篇文章讲解了图像灰度化处理及线性变换知识,结合OpenCV调用cv2.cvtColor()函数实现图像灰度操作,本篇文章主要讲解非线性变换,使用自定义方法对图像进行灰度化处理,包括对数变换和伽马变换。本文主要讲解灰度线性变换,基础性知识希望对您有所帮助。

    该系列在github所有源代码:

    PS:请求帮忙点个Star,哈哈,第一次使用Github,以后会分享更多代码,一起加油。

    同时推荐作者的C++图像系列知识:

    展开全文
  • 此 simulink 文件用于解决 Astrom 使用增益调度技术在自适应控制参考中提出的非线性变换问题
  • MATLAB 函数查找以方程形式给出的线性变换的矩阵表示。 详细阅读评论部分。
  • 灰度线性变换

    2018-05-06 17:37:58
    计算机图形学与数字图像处理中的灰度线性变换,matlab程序很全面。
  • 线性变换公式 C++代码 程序运行结果 线性变换实验 对图片进行分段线性变换 线性变换公式 dstImage = alpha * srcImage + beta【类比于数学中的y = ax + b】 C++代码 #include <opencv2/opencv.hpp> /...

    Table of Contents



    线性变换公式

    C++代码

    程序运行结果

    线性变换实验

    对图片进行分段线性变换


    线性变换公式

    dstImage = alpha * srcImage + beta【类比于数学中的y = ax + b】

    C++代码

    #include <opencv2/opencv.hpp>  //头文件
    #include <iostream>
    using namespace cv;  //包含cv命名空间
    using namespace std;

    int main(int argc, char ** argv)
    {
    	Mat srcImage, dstImage;
    	//【1】线性变换实验
    	srcImage = (Mat_<uchar>(2, 2) << 0, 200, 23, 4);	//创建一个2*2的数组,类型为unsigned char
    	//输出数组内容
    	cout << "src: " << endl;
    	for (int r = 0; r < srcImage.rows; r++)
    	{
    		for (int c = 0; c < srcImage.cols; c++){
    			cout << (int)srcImage.at<uchar>(r, c) << ",";	//第r行c列的值
    		}
    		cout << endl;
    	}

    	//设定变量
    	float alpha = 2.0;
    	float beta = 0;

    	//线性变换,如下三个方法都可行,任选一个
    	//OpenCV对大于255的数字采取的策略是全部设定为255,即400->255, 300->255, 510->255
    	//method#1:
    	//convertTo这个函数的会对结果进行类型转换,将其转为第二个参数所指定的类型
    	//srcImage.convertTo(dstImage, CV_8UC1, alpha, beta);

    	//method#2:
    	//这个方法需要编程者自行转换
    	//dstImage = alpha * srcImage + beta;

    	//method#3:
    	//convertScaleAbs这个函数会自动转为8-bit
    	convertScaleAbs(srcImage, dstImage, alpha, beta);
    	cout << "************************ " << endl;
    	cout << "dst: " << endl;
    	for (int r = 0; r < dstImage.rows; r++)
    	{
    		for (int c = 0; c < dstImage.cols; c++){
    			//如果不转换为unsigned int,如果结果为空白字符,输出了会看不到,所以作此转换
    			cout << (unsigned int)(dstImage.at<uchar>(r, c)) << ",";	//第r行c列的值
    		}
    		cout << endl;
    	}

    	// 【2】读入一张图片,并对图片进行分段线性变换
    	//载入图像,转为灰度图
        //srcImage = imread(argv[1], CV_LOAD_IMAGE_GRAYSCALE);     //从控制台传入图片参数
    	srcImage = imread("F:/images/img7.jpg", CV_LOAD_IMAGE_GRAYSCALE);     //在程序中打开一张图片,灰度图格式
    	if (!srcImage.data)
    	{
    		printf("could not load image...\n");
    	}
    	char input_title[] = "input image";
    	char output_title[] = "output image";
    	namedWindow(input_title, CV_WINDOW_AUTOSIZE);
    	namedWindow(output_title, CV_WINDOW_AUTOSIZE);

    	// 显示载入的图片
    	imshow(input_title, srcImage);

    	dstImage = srcImage.clone();	//dstImage与srcImage同样尺寸,内容也一样

    	//对dst进行分段线性变换,遵循的公式为dstImage = alpha * srcImage + beta[即y = ax + b]
    	//怕被刷屏,所以此处就不输出srcImage, dstImage的像素值了
    	for (int r = 0; r < srcImage.rows; r++)
    	{
    		for (int c = 0; c < srcImage.cols; c++){
    			uchar temp = srcImage.at<uchar>(r, c);
    			if (temp < 50)
    			{
    				dstImage.at<uchar>(r, c) = saturate_cast<uchar>(temp * 0.5);	//alpha = 0.5, beta = 0
    			}
    			else if (50 <= temp && temp < 150)
    			{
    				dstImage.at<uchar>(r, c) = saturate_cast<uchar>(temp * 3.6 - 310);	//alpha = 3.6, beta = -310
    			}
    			else
    			{
    				dstImage.at<uchar>(r, c) = saturate_cast<uchar>(temp * 0.238 + 194);	//alpha = 0.238, beta = 194
    			}
    		}
    	}

    	//显示效果图
    	imshow(output_title, dstImage);
    	imwrite("F:/images/img_new.jpg", dstImage);		//将结果图保存起来

    	// 【3】等待任意按键按下
    	waitKey(0);
    	return 0;
    }

    程序运行结果



    线性变换实验

    src:
    0,200,
    23,4,
    ************************
    dst:
    0,255,
    46,8,

    对图片进行分段线性变换

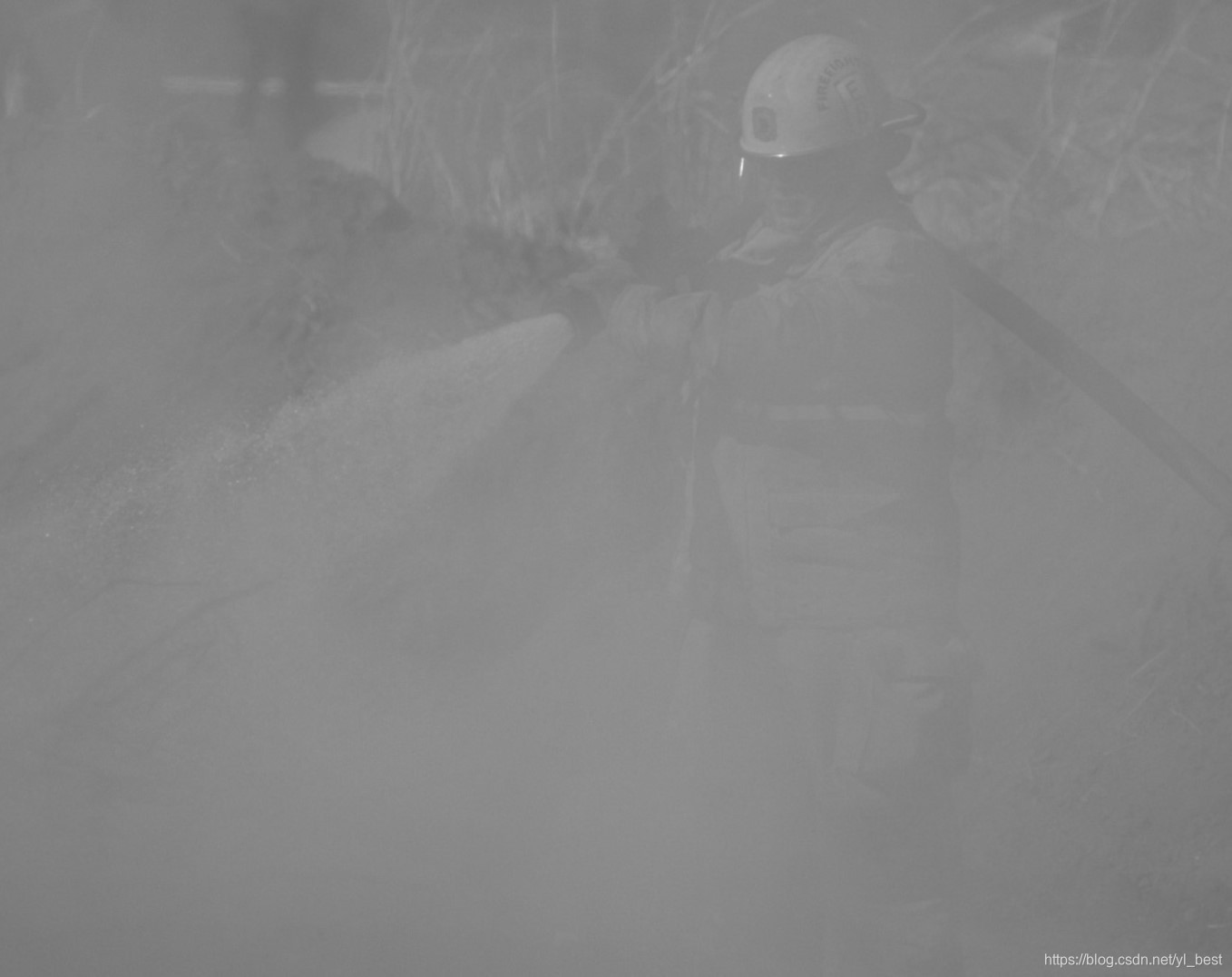

    左图为原图,右图为分段线性变换后的效果图。

    相比较原图,更清楚些

    展开全文
  • python与线性代数 线性变换.pdf
  • 摘 要:线性变换移位寄存器由Tsaban和Vishne提出,是一个面向字的移位寄存器,每次输出一个字节。研究了由TSR所生成的序列的基本性质,并且给出了一个新的准则来判定一个线性变换移位寄存器系统的特征多项式是否...
  • 分段线性变换

    2019-04-13 11:45:37
    数字图像处理中点运算的分段线性变换用matlab实现阈值变换,图像特定部分突出,比特面的提取,对比度的分段增强
  • 主要介绍了C#图像线性变换的方法,涉及C#操作图像线性变换的相关技巧,需要的朋友可以参考下
  • 1.公式1.1线性变换假设原图像 f(x,y)的灰度范围为[a,b],希望变换后图像 g(x,y)的灰度范围扩展至[c,d],则灰度线性变换可表示为 1.2分段线性变换 2.C++代码实现#include "cv.h" #include "highgui.h" #include ...
  • 这是一系列应用程序中的第三个。...您可以在https://www.mathworks.com/matlabcentral/fileexchange/64916-transforming-the-dog 中看到狗的基本线性变换...
  • 本文实例为大家分享了Opencv实现图像灰度线性变换的具体代码,供大家参考,具体内容如下 通过图像灰度线性变换提高图像对比度和亮度,原图像为src,目标图像为dst,则dst(x,y) = * src(x,y) + 。 不仅对单通道...
  • 在上一篇博文中,我们介绍了线性变换的一个最基本的性质,即任何一个线性变换L,都存在唯一的矩阵M,满足L(x)=Mx。由此,建立了线性变换与矩阵的紧密联系。这样,我们也理解了,为什么在线性代数这门学科里,我们...
  • 线性空间与线性变换

    2012-07-26 11:16:42
    矩阵论课件:线性空间与线性变换,主要讲述线性空间与线性变换的定义、性质与应用
  • 讨论了几种线性变换下的矩阵表示,以及线性变换所对应的变换矩阵的形式,在相应变换下给出实例,说明线性变换下的变换矩阵在解决实际问题中应用。
  • 图像线性与非线性变换

    千次阅读 2020-01-19 13:30:08
    1、分段线性变换各种情况的变换效果对比 2、对数、指数变换、取反等多种非线性变换的效果对比 变换结果与分析 分段线性变换 1)变换函数 2)分段线性变换结果 3)分段线性变换对比分析 通过变换,将灰度...
  • 线性变换和仿射变换

    千次阅读 2017-02-13 15:59:59
    1. 线性变换设v、w是两个线性空间.一个v至w的线性映射T,就称为v至w的线性变换.线性变换必须满足任意的x,y∈v 及任意实数a,b,有 T(ax+by)=aT(x)+bT(y)如恒等变换 I .v→v,对任意的x∈v,有 I(x)=x因为 I(ax+by)=ax...
  • 在数字图像处理学习笔记(八)中,已对图像增强之线性变换、对数变换、幂律变换、分段线性变换、灰度级分层等做过详细理论论述,本文将对上述理论知识做实践方面的实现。 具体理论知识可参考我之前的博文:数字图像...
  • 点运算VS2017编译通过,可直接运行 包括 图像反色 线性变换 阈值变换 窗口变换 灰度拉伸 灰度均衡
