    # 一、基本说明

    中国北方某高校16级课程设计硬件部分设计的基本思路:

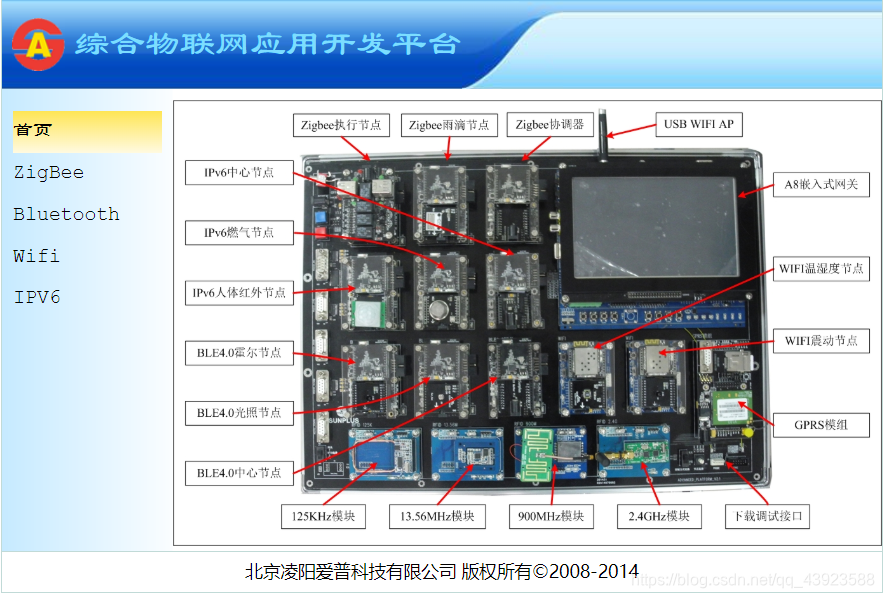

    ![物联网开发箱](https://img-blog.csdnimg.cn/2019082413025821.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzOTIzNTg4,size_16,color_FFFFFF,t_70)
    本次课设使用的是开发箱的Zigbee模块(屏幕左面的6个模块)和arm板(右上角屏幕做WiFi数据传输)实现Zigbee组建网状网络,采集传感器数据并通过arm板外接usb无线网卡将数据传到pc,最后对url中的json格式传感器数据进行解析得到我们想要的数据并存入数据库。

    # 二、Zigbee组建网状网络

    使用IAR对对应模块烧写ZStack-CC2530-r200代码
    (Github链接[https://github.com/bobo-0oer/ZStack-CC2530-r200.git])
    选择不同模块烧写以后会自动组建网络(根据信号的强弱各节点选择信号较强的路由器或协调器进行组网)烧写过程就不多BB了。

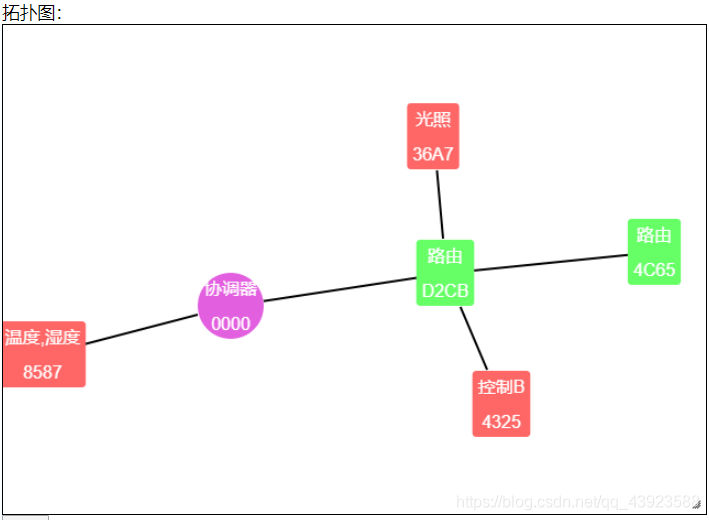

    ![网络拓扑图](https://img-blog.csdnimg.cn/20190824133044353.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzOTIzNTg4,size_16,color_FFFFFF,t_70)
    值得注意的是:如图所示的就是网状网,不过其各节点的连线代表的只是数据传输的路径,而不是只有显示为网状才叫网状网。现在如果关闭其中一个节点(除协调器)其他模块会自行重新组建网络进行数据传输,完成指定功能。

    自此,Zigbee组建网状网络已经完成。

    # 三、Wifi数据传输

    这一部分主要使用arm板,其里面自带Qt程序可以作为实验箱上数据传输的服务器,多用户提供多个API接口:
    请自行更换IP地址
     1. http://192.168.10.130/topo.html为Zigbee网络拓扑展示
     2. http://192.168.10.130/cgi-bin/topology2.cgi为拓扑信息的json格式数据
     3. http://192.168.10.130/cgi-bin/node.cgi为json格式的传感器数据
     4. http://192.168.10.130/cgi-bin/send_node.cgi目测为控制部分使用,我也不太清楚这个干什么。。。

    ## 实验箱上WiFi传输信息的配置和应用:
    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190824134357291.jpg?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzOTIzNTg4,size_16,color_FFFFFF,t_70)

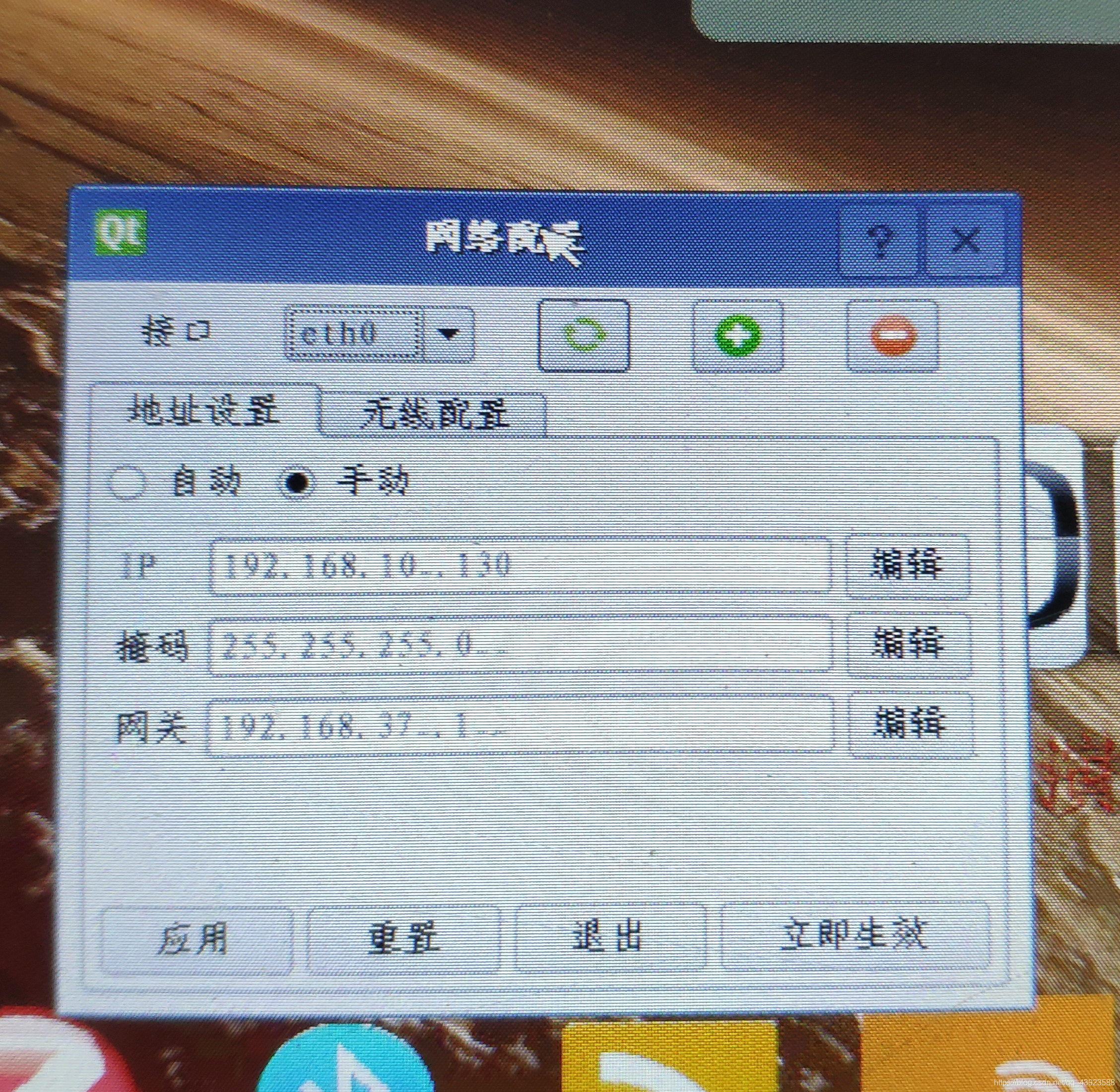

    地址设置选择手动,配置好IP、子网掩码、网关后点应用接着点立即生效

    此时屏幕右下角会显示出你的IP地址,打开WiFi可以看到你的热点名称(前提是插了usb无线网卡)...用pc连接热点,之后打开上面的网址会得到你想要的信息。

    自此WiFi数据传输部分也基本结束。

    # 四、python解析json数据并存入数据库
    先上代码:

    ```
    import json
    import time
    import urllib.request
    import pymysql


    def get_record(url):
        resp = urllib.request.urlopen(url)
        HardwareData = json.loads(resp.read())

        nowTime=time.strftime("%H:%M:%S")
        # print("当前时间为:" + nowTime)

        for counter in HardwareData:
            # print(counter['macAddr'])
            if counter['macAddr']=='DCE15305004B1200':
                print("协调器工作正常!")
            elif counter['macAddr']=='1DE25305004B1200':
                print("路由1工作正常!")
            elif counter['macAddr']=='56DD5305004B1200':
                print("路由2工作正常!")
            elif counter['macAddr']=='3DE25305004B1200':
                temperature=counter['funcList'][0]
                humidity=counter['funcList'][1]
                print("温度为:", temperature['data'])
                print("湿度为:", humidity['data'])
            elif counter['macAddr']=='DBDD5305004B1200':
                # print(counter['funcList'])
                illumination=counter['funcList'][0]
                # print(illumination['data'])
                print("光照强度为:", illumination['data'])
            elif counter['macAddr'] == 'AD625305004B1200':
                print("控制节点工作正常!")
            else:
                print("网络连接错误,请重试!")

        # print(temperature['data'], humidity['data'],illumination['data'])

        db = pymysql.connect("localhost", "root", "050014", "zigbee")
        cursor = db.cursor()
        sql = "INSERT INTO zigbeedata(time, temperature, humidity, illumination)VALUES('%s','%s','%s','%s')" % (
            nowTime, temperature['data'], humidity['data'], illumination['data'])
        cursor.execute(sql)
        db.commit()
        print("存入数据库成功!")


    if __name__ == '__main__':
        while True:
            print(get_record('http://192.168.10.130/cgi-bin/node.cgi'))
            time.sleep(5)

    ```

    写这段代码的基本思路为:

     1. 从http://192.168.10.130/cgi-bin/node.cgi获取通过WiFi传输回来的json格式的传感器数据
    ```
    if __name__ == '__main__':
        while True:
            print(get_record('http://192.168.10.130/cgi-bin/node.cgi'))
            time.sleep(5)
    ```
    写一个死循环,只要执行一次循环就会向网页请求一次数据,这样就可以解决网页端不会自己刷新数据的问题了
     time.sleep(5):作用就是每5秒执行一次循环

     2.接收json格式的数据
    ![网页上json数据](https://img-blog.csdnimg.cn/20190824135727962.PNG)
     3. json数据解析思路

    我们可以看到在上图中每一条数据有:
    nwkAddr属性,为其网络地址,会在每次重新连接时改变
    parAddr属性,为其父节点地址,也会随着拓扑结构的改变而改变
    macAddr属性,为其网络地址,只要没人偷你的zigbee芯片,绝对不会变
    funcList属性,为每个节点的信息及数据

    ```
     if counter['macAddr']=='DCE15305004B1200':
                print("协调器工作正常!")
            elif counter['macAddr']=='1DE25305004B1200':
                print("路由1工作正常!")
            elif counter['macAddr']=='56DD5305004B1200':
                print("路由2工作正常!")
            elif counter['macAddr']=='3DE25305004B1200':
                temperature=counter['funcList'][0]
                humidity=counter['funcList'][1]
                print("温度为:", temperature['data'])
                print("湿度为:", humidity['data'])
            elif counter['macAddr']=='DBDD5305004B1200':
                # print(counter['funcList'])
                illumination=counter['funcList'][0]
                # print(illumination['data'])
                print("光照强度为:", illumination['data'])
            elif counter['macAddr'] == 'AD625305004B1200':
                print("控制节点工作正常!")
            else:
                print("网络连接错误,请重试!")
    ```
    因此这个循环使用每个节点的物理地址作为获取数据的依据

    其次json格式数据本质就是一个列表,在python中只需要对列表的操作即可提取到想要的数据

     4.数据存入数据库


    ```
     db = pymysql.connect("localhost", "root", "050014", "zigbee")
        cursor = db.cursor()
        sql = "INSERT INTO zigbeedata(time, temperature, humidity, illumination)VALUES('%s','%s','%s','%s')" % (
            nowTime, temperature['data'], humidity['data'], illumination['data'])
        cursor.execute(sql)
        db.commit()
        print("存入数据库成功!")
    ```
    配置数据库,将需要的数据存入就OK了。

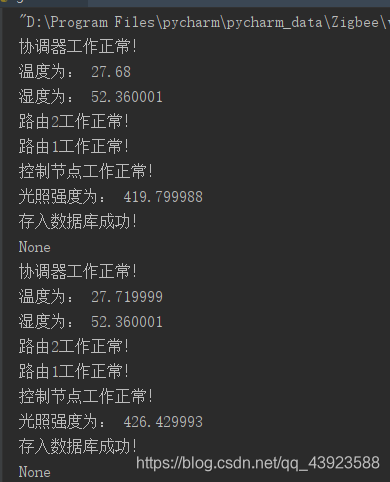

    运行截图:![在这里插入图片描述](https://img-blog.csdnimg.cn/20190824140822496.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzOTIzNTg4,size_16,color_FFFFFF,t_70)

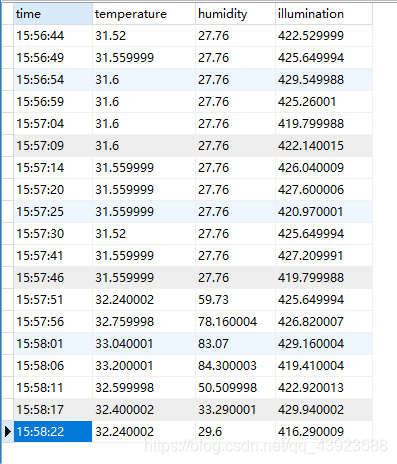

    数据库截图:
    ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190824140845850.PNG?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzOTIzNTg4,size_16,color_FFFFFF,t_70)
    之后需要使用传感器数据的时候只需要从数据库取出来就行了!


    希望对大家有一定帮助!最后祝大家考研顺利!
