  • 什么是USBMini接口

    2015-04-07 18:59:00
    一种大头,有A和B型两种,其中A型最常见,就是我们用的最多的标准的USB接头;一种小头的,也就是USB Mini,也有A和B型两种,其中B型应用最多,主要应用于手机、MP4等数码产品的接头。  接头只是外形不同...

    USB的接口有四种。一种是大头,有A型和B型两种,其中A型最常见,就是我们用的最多的标准的USB接头;一种是小头的,也就是USB Mini,也有A型和B型两种,其中B型应用最多,主要应用于手机、MP4等数码产品的接头。

        接头只是外形不同,和速度没有关系,绝对速度的不是接头的形状,二是主控芯片。



    手机迷你USB座

    MicroUSB插座 MK5P 麦克 迈克母座 全贴片SMT无卷边平口 手机接口

    https://item.taobao.com/item.htm?spm=a210c.1.3.4.KKi8o6&id=19537618514



    MicroUSB插座 MK5P 麦克 迈克母座 全贴片SMT无卷边平口 手机接口

    尺寸图 http://pan.baidu.com/s/1pJw3HwB

    展开全文
  • 入门学习Linux常用必会60个命令实例详解doc/txt

    千次下载 热门讨论 2011-06-09 00:08:45
    因为Linux许多版本的Unix一样,提供了虚拟控制台的访问方式,允许用户在同一时间从控制台(系统的控制台与系统直接相连的监视器键盘)进行多次登录。每个虚拟控制台可以看作一个独立的工作站,工作台...
  • 339.无法为USB接口安装驱动程序 340.机箱前置USB UI不能使用 341.计算机不能正常关机 342.电源风扇只是抖动 343.电压不稳造成计算机重启 344.电源质量差导致计算机故障 345.电源故障导致开机不正常 346.电源引起...
  • 1、写在前面 ...什么是Type-A、Type-B、Type-C? 针对这些疑问,本文讲述USB相关的一些基础知识。 2、USB发展历程 较早版本 USB 0.7:1994年11月发布。 USB 0.8:1994年12月发布。 USB 0...

    1、写在前面

    USB:Universal Serial Bus,通用串行总线。

    USB最初由英特尔与微软倡导发起,最大的特点是尽可能的实现热插拔和即插即用。



    USB总线是差分信号吗?

    什么是USB 2.0、USB 3.0?

    什么是低速、全速、高速?

    什么是Type-A、Type-B、Type-C?

    针对这些疑问,本文讲述USB相关的一些基础知识。



    2、USB发展历程

    较早版本

    • USB 0.7:1994年11月发布。
    • USB 0.8:1994年12月发布。
    • USB 0.9:1995年4月发布。
    • USB 0.99:1995年8月发布。
    • USB 1.0 RC:1995年11月发布。



    USB 1.0:1996年1月发布

    数据传输速率为1.5Mbit/s(Low-Speed)。无预测及通过检测功能。仅极少数出现在市场上。



    USB 1.1:1998年9月发布

    修正1.0版已发现的问题,大部分是关于USB Hubs。最早被采用的修订版。数据传输速率为12Mbit/s(Full-Speed)。



    USB 2.0:2000年4月发布

    增加更高的数据传输速率480Mbit/s(现在称作Hi-Speed),但受限于BOT传输协议和NRZI编码方式,实际最高传输速度只有35MByte/s左右。

    USB OTG(On-The-Go)是USB2.0规格的补充标准。



    USB 3.0:2008年11月发布

    速度由480Mbps大幅提升到5Gbps,USB 3.0插座通常是蓝色的,并向下兼容USB 2.0。

    USB 3.1:2013年7月31日发布

    传输速度提升为10Gb/s,比USB3.0的5Gb/s快上一倍,并向下兼容USB 2.0/1.0,电力供应可高达100W。



    USB 3.2

    在现有的USB Type-C数据在线实现双通道,使用USB 3.2主机连接USB 3.2存储设备,可以实现两条通道10Gb/s的传输速度,理论上也就是相当接近于20Gb/s。



    USB 4:2019年9月3日发布

    采用Thunderbolt 3协议规格,使Thunderbolt 3设备将能兼容于USB 4,现有3.2及2.0也向下兼容。速度方面加倍来到两条通道总共40Gb/s的传输速度。



    3、USB版本

    USB-IF当前正式的主版本号只有USB 2.0和USB 3.2两个。

    (USB-IF:USB Implementers Forum,USB标准化组织)

    USB标准化组织主版本只有两个,但现在USB标准中,按照速度等级和连接方式分为以下几种版本:USB 1.0、 1.1、 2.0、 3.0、 3.1、 3.2。

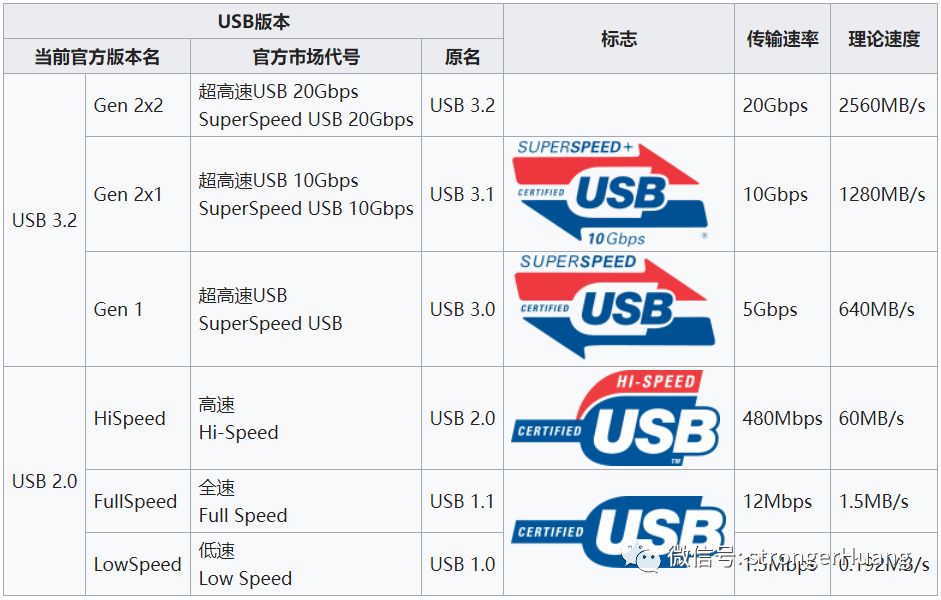

    下面给一张图:



    之前写过一篇文章:USB4规范正式公布,传输带宽高达40Gbps

    准确的说,主版本号除了USB 2.0和USB 3.2,还应该有一个USB4。

    上面那张图信息量有点大,你会发现我们学习、开发板上使用的基本都是USB 2.0版本(低速、全速、高速),也是众多嵌入式产品中常用的一种。



    4、USB接口

    现在流行于手机中的一种接口【Type-C】,相信绝大部分人都知道。



    Type-C属于USB中一种较新的接口,在这之前其实还有Type-A和Type-B(可能很多人不知道)。

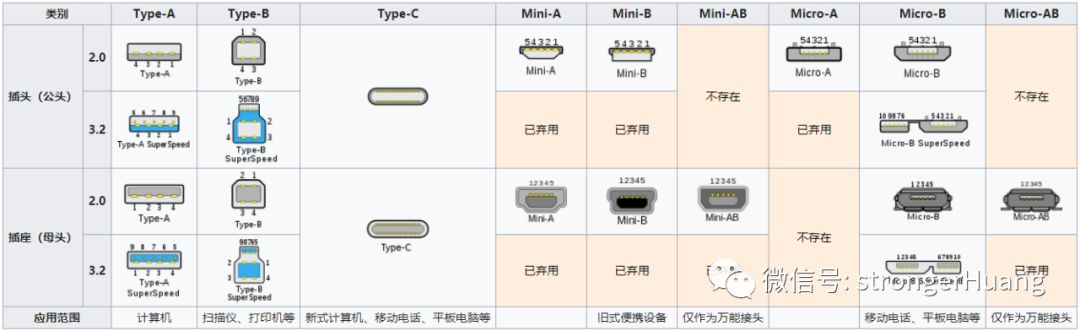

    下面给一张图:

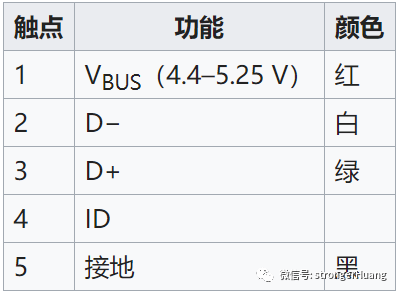

    你会发现接口的触点有4个的,也有5个的。其中多的那个引脚为USB_ID,主要用于OTG(On-The-Go)主设备和从设备。



    OTG设备使用插头中的ID引脚来区分A/B Device,ID接地被称作为A-Device,充当USB Host,A-Device始终为总线并提供电力。

    ID悬空被称作为B-Device,充当USB Device。设备的USB Host/USB Device角色可以通过HNP(主机交换协议)切换。



    5、USB设备识别

    USB信号使用分别标记为D+和D- 的双绞线传输,它们各自使用半双工的差分信号并协同工作,以抵消长导线的电磁干扰。

    因为USB设备类型有很多,同时又做了兼容,因此就需要对不同设备进行识别。

    这里讲述一下低速、全速和高速设备的识别原理(官方有手册)。



    5.1 低速和全速设备识别

    低速(Low Speed)和全速(Full Speed)设备区分方法比较简单:在设备端有一个1.5k的上拉电阻,当设备插入hub或上电(固定线缆的USB设备)时,有上拉电阻的那根数据线就会被拉高,hub根据D+/D-上的电平判断所挂载的是全速设备还是低速设备。

    • 低速设备1.5K上拉电阻位于D-

    • 全速设备1.5K上拉电阻位于D+

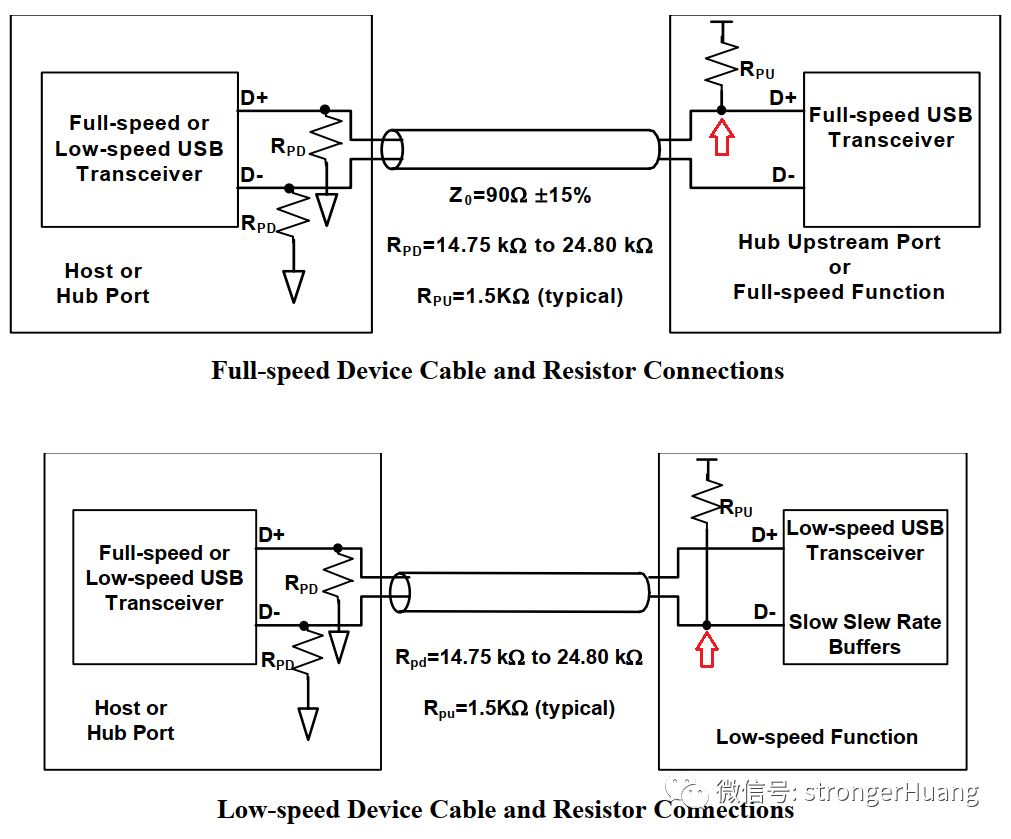

    如下图:





    5.2 高速设备识别

    (上面)USB低速和全速的识别比较简单,但只有一对D+和D-数据线,高速设备就不能再像上面那样仅依靠数据线上拉电阻来识别。

    高速设备初始是以一个全速设备的身份出现,和全速设备一样,D+线上有一个1.5k的上拉电阻。USB2.0的hub把它当作一个全速设备,之后,hub和设备通过一系列握手信号确认双方的身份。

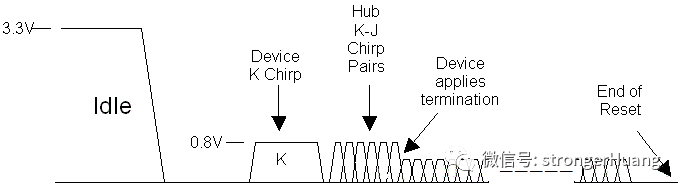

    如上图,hub检测到有设备插入/上电时,向主机通报,主机发送Set_Port_Feature请求让hub复位新插入的设备。设备复位操作是hub通过驱动数据线到复位状态SE0(Single-ended 0,即D+和D-全为低电平),并持续至少10ms。

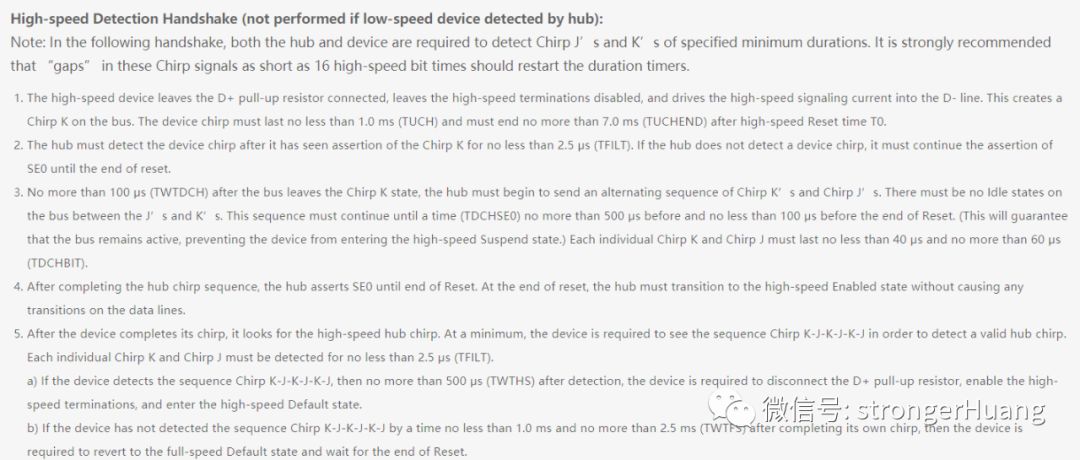

    具体识别过程相对复杂,具体可见下面描述:



    6、USB更多

    更多关于USB协议和标准,可进入官方网站了解。

    文档:

    https://www.usb.org/documents



    7、说明

    1.该文档仅供个人学习使用,版权所有,禁止商用。

    2.本文由我一个人编辑并整理,难免存在一些错误。

    3.本文收录于公众号『嵌入式专栏』,关注微信公众号回复【通信教程】即可查看全系列教程。



    8、最后

    我的更多分享平台

    扫描下面二维码、关注公众号,查看更多精彩内容!


    展开全文
  • 系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode);如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。 ...

    (1)USB

    (2)Mini USB

    (3)总结

    从左往右依次为:miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头) 。

     (4)OTG

          特性:既能充当HOST又能用做Device,即DRD(Dual-role-devices);OTG 设备依然可以连接到PC上用做普通的外设,即POD(Peripheral-Only Device)。协议简述:USB OTG 中引入了两个新的协议, SRP(Session Request Protocol)和HNP(Host Negotiation Protocol),即会话请求协议和主机交流协议。

    ===================苹果lightning接口和ipod认证过程=================

         苹果的lightning接口

           ipod认证,注意苹果配件和coporcessor,跟苹果device进行IDPS认证过程。参考文章:https://blog.csdn.net/ordinaryjoe/article/details/8593294



    展开全文
  • mini usb 接口定义 5针usb接口定义图

    万次阅读 2012-12-18 20:25:52
    如果你的系统仅仅是用做slave,那么就使用B接口,在A接口中,ID脚悬空.如果是B接口,这个时候就需要使用ID脚了,系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,

    mini usb的接口定义如下:
    1:VCC
    2:D-
    3:D+
    4:id
    5:GND       其中id脚在otg功能中才使用。由于mini usb接口分mini-A、B和AB接口。
    如果你的系统仅仅是用做slave,那么就使用B接口,在A接口中,ID脚悬空.如果是B接口,这个时候就需要使用ID脚了,系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode).如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做slave。

     OTG是On-The-Go的缩写,即OTG技术就是实现在没有Host的情况下,实现从设备间的数据传送。主要应用于各种不同的设备或移动设备间的联接,进行数据交换。
     例如数码相机直接连接到打印机上,通过OTG技术,连接两台设备见的USB口,将拍出的相片立即打印出来;也可以将数码照相机中的数据,通过OTG发送到USB接口的移动硬盘上,野外操作就没有必要携带价格昂贵的存储卡,或者背一个便携电脑。



    这些说明为技术人员总结的,仅供参考。

    mini usb a/B接口外形图

    mini usb 接口定义 5针usb接口定义图 - 中华帝国 - 中华帝国的博客


    USB接口定义:

    mini usb 接口定义 5针usb接口定义图 - 中华帝国 - 中华帝国的博客

    USB引脚定义:



    针脚

    名称

    说明

    接线颜色

    1

    VCC

    +5V电压

    红色

    2

    D-

    数据线负极

    白色

    3

    D+

    数据线正极

    绿色

    4

    GND

    接地

    黑色



    MiniUSB接口定义:

    mini usb 接口定义 5针usb接口定义图 - 中华帝国 - 中华帝国的博客

    MiniUSB引脚定义:



    针脚

    名称

    说明

    接线颜色

    1

    VCC

    +5V电压

    红色

    2

    D-

    数据线负极

    白色

    3

    D+

    数据线正极

    绿色

    4

     ID

    permits distinction of
    Micro-A- and Micro-B-Plug
    Type A:connected to Ground
    Type B:not connected

    none

    5

    GND

    接地

    黑色



    USB插头实物图:

    mini usb 接口定义 5针usb接口定义图 - 中华帝国 - 中华帝国的博客

    图中从左往右依次是:MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)


    转载地址:http://zhonghuadg.blog.163.com/blog/static/193028086201182692626732/
