    Arduino+HC-05蓝牙模块AT模式设置
    ---------
    **一. HC-05引脚说明**

     - STATE:蓝牙连接状态指示,连接成功此引脚为高电平,没有连接则为低电平
     - RX:接收端
     - TX:发送端
     - GND:接地端
     - +5V:5V电源输入端
     - EN:使能端,需要进入AT模式时接3.3V。其实不接也没有关系

    **二. 接线**

     - HC05--->Arduino
     - RX    --->TX
     - TX    --->RX
     - GND --->GND
     - +5V --->5V

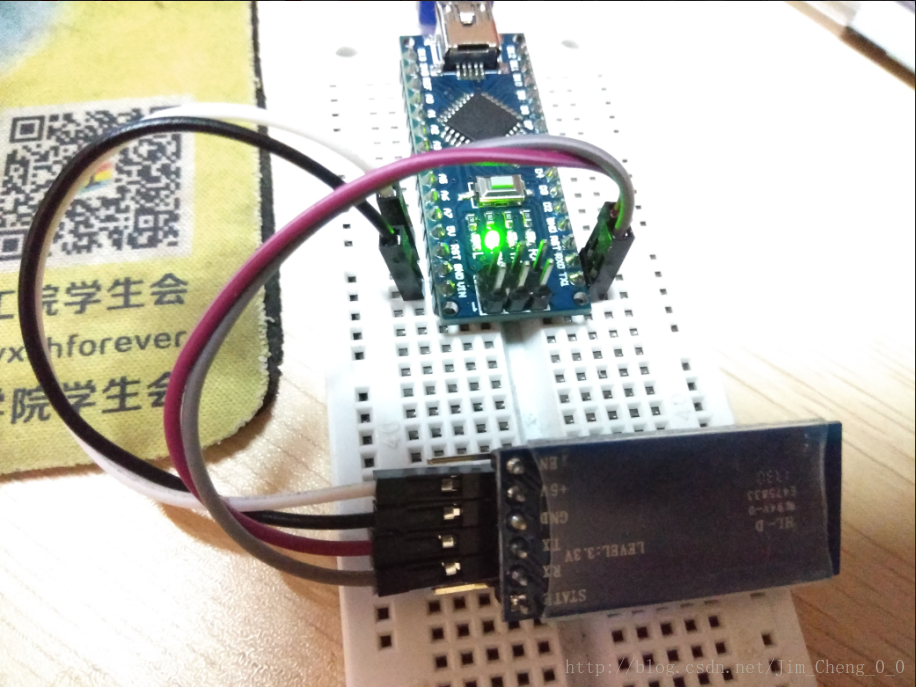

    ![接线实物图](https://img-blog.csdn.net/20171112201447882?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvSmltX0NoZW5nXzBfMA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

    **三. 进入AT模式**
           在HC-05蓝牙模块的正面会有一个圆形按键,摁住的过程中给蓝牙模块上电,蓝牙模块的指示灯慢闪(1秒亮一次),即说明已经进入AT模式。

    **四. 蓝牙模块基本配置**
           模块默认波特率为9600、默认配对密码为1234、默认名称为HC-05, AT模式波特率固定38400,8位数据位、1位停止位、无奇偶校验的通信格式。


     1. AT+NAME="XXX"           //修改蓝牙模块名称为XXX
     2. AT+ROLE=0                    //蓝牙模式为从模式
     3. AT+CMODE=1                //蓝牙连接模式为任意地址连接模式,也就是说该模块可以被任意蓝牙设备连接
     4. AT+PSWD=1234            //蓝牙配对密码为1234
     5. AT+UART=9600,0,0        //蓝牙通信串口波特率为9600,停止位1位,无校验位

    更多配置请参考HC-05AT命令文档。

    **五. 程序**


    ```
    void setup() {
      // put your setup code here, to run once:
      Serial.begin(38400);

    }

    void sendcmd()
    {
        Serial.println("AT");
      while(Serial.available())
      {
        char ch;
        ch = Serial.read();
        Serial.print(ch);
      } // Get response: OK
      delay(1000); // wait for printing


      Serial.println("AT+NAME=14jxcheng");
      while(Serial.available())
      {
        char ch;
        ch = Serial.read();
        Serial.print(ch);
      }
      delay(1000);

      Serial.println("AT+ADDR?");
      while(Serial.available())
      {
        char ch;
        ch = Serial.read();
        Serial.print(ch);
      }
      delay(1000);

      Serial.println("AT+PSWD=1125");
      while(Serial.available())
      {
        char ch;
        ch = Serial.read();
        Serial.print(ch);
      }
      delay(1000);

    }


    void loop() {
        sendcmd();
    }
    ```

    注意:1.修改程序中的参数即可设置你所需的蓝牙模块名称、密码等
    2.在下载程序到Arduino时,请务必将蓝牙模块断开,否则蓝牙模块将占用Arduino的串口,导致程序下载不进。

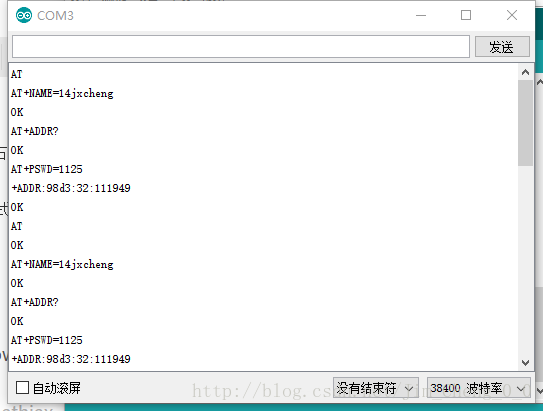

    3.程序下载后将蓝牙模块连接至Arduino,并且将蓝牙模块设置成AT模式。该步骤完成后,打开串口监视器,将波特率设置为38400,即可看到下面的情况。(串口不断输出参数修改成功的信号)

    ![这里写图片描述](https://img-blog.csdn.net/20171112203152993?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvSmltX0NoZW5nXzBfMA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

    恭喜你!接下来你可以用手机蓝牙来发现你已经修改过参数的蓝牙模块了!
