px4飞控是基于nuttx实时操作系统的。

操作系统(OS)是什么?

具体的定义可以去看计算机专业的课本或者百度之,我这里讲我自己对操作系统的理解:
操作系统相当于在计算机硬件和人或者其它软件之间的一个翻译官,有了它,人和其他软件就不用“说”控制计算机硬件的“艰深”的“语言”。它展示给人的良好的图形界面,提供给其他软件的清晰的API。对于人或者其它软件下达的指令,它自己调度各种计算机硬件设备完成。这一方面方便了用户使用计算机,另一方面它提高了系统资源的使用效率。

操作系统应该具有的功能有:

任务调度:
windows系统可以同时运行多个程序,这是因为多个程序在轮流使用CPU,但是由于切换的速度很快,我们感觉多个程序是在同时运行的。任务调度其实是个程序,它决定哪个程序在什么时候使用CPU。
内存管理:
程序的运行需要内存,多个程序同时运行时内存怎么利用,各个程序利用的多少,利用的位置,利用完成后的释放等等,需要一个叫内存管理的程序来控制。
文件系统:
文件系统用来整理文件,就是windows的文件目录结构,当然不同系统略微有些差别。
驱动程序:
控制硬件设备的软件程序。
用户界面:
方便用户控制计算机。不是必须的。

实时操作系统(RTOS)是什么?

操作系统分为实时操作系统和非实时操作系统,我们常用的windows就是非实时操作系统。非实时操作系统的任务调度一般采用时间片转轮的方法,同时进行的几项任务轮流使用CPU,所以,非实时操作系统在有任务就绪之后不一定能马上执行,必须等待在它前面的任务挂起或者时间片结束后才能执行。这在一些实时性要求比较高的场合是不能使用的,比如飞控中控制电机的任务,如果它被其它任务堵塞了,那结果就是炸机。实时操作系统是利用中断的方法,当有高优先级的中断到来时,CPU马上移交给它使用。执行完成再返回刚才的任务。
常见的实时操作系统有:uCOS,VxWorks,RTLinux,Nuttx等。

Nuttx实时操作系统是什么?

Nuttx 是一个开源的实时嵌入式操作系统(Embedded RTOS),它很小巧,在8位到32位的微控制器环境中都可使用。px4飞控就是基于这个操作系统开发的。
官网的介绍文档(全英文):
http://www.nuttx.org/doku.php?id=documentation
这个操作系统中文的资料比较少,可以看看csdn上zhumaill的博客
http://blog.csdn.net/zhumaill/article/details/24197637,有系列讲Nuttx操作系统的内容。

为什么要用Nuttx实时操作系统?

1.使用操作系统可以使应用程序代码结构结构清晰,编写难度降低。
2.提高代码的重用性,方便添加新功能和新设备。
3.飞行控制的实时要求。
4.Nuttx是比较小的实时操作系统,适合在微控制器中使用。

2016-12-19 09:30:56 lyonlui 阅读数 7580

     前面说到px4是基于Nuttx实时操作系统上的,那么px4也是由一些程序所构成,这些程序实现了飞行器的自主控制,只不过这些程序并不是我们通常所见到的单片机或者windows编程那样的程序,但基本编程思想是一致的。我认为如果要看懂px4的源码,那你一定要了解px4的那些程序是怎么编写出来,怎么运行的。所以本章我就大概介绍一下基于Nuttx的编程,我以一个所有编程入门都会介绍的一个程序作为例子。这个程序就是大名鼎鼎的hello world大笑大笑大笑



     在讲解编程之前,我得交代两个重要的东西,因为这两个东西存在于px4的源码系统当中,非常重要,它们就是makeCmake

      首先谈谈何为make,熟悉linux系统的朋友对make肯定不陌生,它就是用来读取Makefile文件然后执行,把源码编译链接为可执行程序的一个软件。我们只要把待编译的源码文件和这些源码所需要用到的库写到Makefile文件里面执行make命令就能得到可执行或者可烧录的二进制文件。



     那何为Cmake呢?

     我们可以这样理解,早期人们直接使用gcc命令编译程序,当源码文件多起了之后,直接用gcc命令过长,链接的库过多,这样就太麻烦了。这时候Make就应运而生,解决了人们对于代码文件过多的困扰。但随着项目越来越大,文件越来越多,人们发现make也捉襟见肘,因为编写Makefile文件又会变得异常复杂。这个时候聪明的程序猿就想能不能有个程序可以帮我写Makefile文件呢?这样就引出了Cmake,当然Cmake不是智能的,它不可能自己去辨别那些是代码,那些是文件,需要什么库。这样就引入了另外一套规则,也引入了一个文件CMakeLists.txt,这个文件就是Cmake程序识别的文件,有这个文件,Cmake就能帮助程序猿自动生成Makefile文件。

   总的来说流程应该是这样的:

                                cmake                            make

   CMakeLists.txt-------------->Makefile---------------------->可执行文件

                                                                         src,lib


    看过px4源码文件的朋友肯定会发现里面有很多CMakeLists.txt文件,事实上整个px4源码的文件都是基于CMakeLists.txt的(Nuttx系统不是,Nuttx是基于Makefile的,px4源码基本都在Firmware/src下,Nuttx操作系统源码在Firmware/NuttX下)

   有了上面这个两个概念之后,我们就开始着手编写我们的hello world程序。

   首先进入/Firmware/src/examples文件夹,然后在这个文件夹下面建立一个文件夹hello_world,再进入hello_world文件夹,在该文件夹下建立两个文件:CMakeLists.txt,hello_world.c。

   首先编辑hello_world.c文件。



#include <px4_config.h>
#include <px4_tasks.h>
#include <px4_posix.h>
#include <unistd.h>
#include <stdio.h>
#include <poll.h>
#include <string.h>


__EXPORT int hello_world_main(int argc, char *argv[]);

int hello_world_main(int argc, char *argv[]){

	PX4_INFO("hello world!");

	return 0;
}

  然后编辑CMakeLists.txt文件



px4_add_module(
	MODULE examples__hello_world
	MAIN hello_world
	STACK_MAIN 2000
	SRCS
		hello_world.c
	DEPENDS
		platforms__common
	)


最后最重要的是我们要将这个程序注册到Nuttx的系统当中

找到文件/Firmware/cmake/configs/nuttx_px4fmu-v2_default.cmake

针对不同的硬件所注册的文件是不同的,下面是不同硬件的注册方式:

在cmake文件中添加“examples/hello_world”

像下面这样:



include(nuttx/px4_impl_nuttx)

set(CMAKE_TOOLCHAIN_FILE ${PX4_SOURCE_DIR}/cmake/toolchains/Toolchain-arm-none-eabi.cmake)

set(config_uavcan_num_ifaces 2)

set(config_module_list
	#
	# Board support modules
	#
	drivers/device
	drivers/stm32
	drivers/stm32/adc
	drivers/stm32/tone_alarm
	drivers/led
	drivers/px4fmu
	drivers/px4io
	drivers/boards/px4fmu-v2
	drivers/rgbled
	drivers/mpu6000
	#drivers/mpu9250
	drivers/lsm303d
	drivers/l3gd20
	drivers/hmc5883
	drivers/ms5611
	#drivers/mb12xx
	#drivers/srf02
	drivers/sf0x
	#drivers/ll40ls
	drivers/trone
	drivers/gps
	drivers/pwm_out_sim
	#drivers/hott
	#drivers/hott/hott_telemetry
	#drivers/hott/hott_sensors
	#drivers/blinkm
	drivers/airspeed
	drivers/ets_airspeed
	drivers/meas_airspeed
	#drivers/frsky_telemetry
	modules/sensors
	#drivers/mkblctrl
	drivers/px4flow
	#drivers/oreoled
	#drivers/vmount
	drivers/pwm_input
	drivers/camera_trigger
	drivers/bst
	#drivers/snapdragon_rc_pwm
	drivers/lis3mdl

	#example
	examples/px4_simple_app
	examples/hello_world

	#
	# System commands
	#
	systemcmds/bl_update
	systemcmds/config
	systemcmds/dumpfile
	#systemcmds/esc_calib
	systemcmds/mixer
	#systemcmds/motor_ramp
	systemcmds/mtd
	systemcmds/nshterm
	systemcmds/param
	systemcmds/perf
	systemcmds/pwm
	systemcmds/reboot
	#systemcmds/sd_bench
	systemcmds/top
	#systemcmds/topic_listener
	systemcmds/ver

	#
	# Testing
	#
	#drivers/sf0x/sf0x_tests
	#drivers/test_ppm
	#lib/rc/rc_tests
	#modules/commander/commander_tests
	#modules/controllib_test
	#modules/mavlink/mavlink_tests
	#modules/unit_test
	#modules/uORB/uORB_tests
	#systemcmds/tests

	#
	# General system control
	#
	modules/commander
	modules/load_mon
	modules/navigator
	modules/mavlink
	modules/gpio_led
	modules/uavcan
	modules/land_detector

	#
	# Estimation modules
	#
	modules/attitude_estimator_q
	#modules/position_estimator_inav
	modules/local_position_estimator
	modules/ekf2

	#
	# Vehicle Control
	#
	modules/fw_pos_control_l1
	modules/fw_att_control
	modules/mc_att_control
	modules/mc_pos_control
	modules/vtol_att_control

	#
	# Logging
	#
	#modules/logger
	modules/sdlog2

	#
	# Library modules
	#
	modules/param
	modules/systemlib
	modules/systemlib/mixer
	modules/uORB
	modules/dataman

	#
	# Libraries
	#
	lib/controllib
	lib/mathlib
	lib/mathlib/math/filter
	lib/ecl
	lib/external_lgpl
	lib/geo
	lib/geo_lookup
	lib/conversion
	lib/launchdetection
	lib/terrain_estimation
	lib/runway_takeoff
	lib/tailsitter_recovery
	lib/DriverFramework/framework
	platforms/nuttx

	# had to add for cmake, not sure why wasn't in original config
	platforms/common
	platforms/nuttx/px4_layer

	#
	# OBC challenge
	#
	#modules/bottle_drop

	#
	# Rover apps
	#
	#examples/rover_steering_control

	#
	# Demo apps
	#
	#examples/math_demo
	# Tutorial code from
	# https://px4.io/dev/px4_simple_app
	#examples/px4_simple_app

	# Tutorial code from
	# https://px4.io/dev/daemon
	#examples/px4_daemon_app

	# Tutorial code from
	# https://px4.io/dev/debug_values
	#examples/px4_mavlink_debug

	# Tutorial code from
	# https://px4.io/dev/example_fixedwing_control
	#examples/fixedwing_control

	# Hardware test
	#examples/hwtest
)

set(config_extra_builtin_cmds
	serdis
	sercon
	)

set(config_io_board
	px4io-v2
	)

set(config_extra_libs
	uavcan
	uavcan_stm32_driver
	)

set(config_io_extra_libs
	)

add_custom_target(sercon)
set_target_properties(sercon PROPERTIES
	PRIORITY "SCHED_PRIORITY_DEFAULT"
	MAIN "sercon" STACK_MAIN "2048"
	COMPILE_FLAGS "-Os")

add_custom_target(serdis)
set_target_properties(serdis PROPERTIES
	PRIORITY "SCHED_PRIORITY_DEFAULT"
	MAIN "serdis" STACK_MAIN "2048"
	COMPILE_FLAGS "-Os")


这样cmake的编译系统就会将这个程序加入到编译链中去了。

 在Firmware文件夹下面执行make px4fmu-v2_default,如果不出问题的话,编译成功会显示下面的画面:


 然后将硬件连接至虚拟机,执行烧录命令:make px4fmu-v2_default upload

  按照上一篇文章所讲的那样同Nuttx shell通信


./mavlink_shell.py /dev/ttyACM0




在nsh中输入help命令之后,你就会在Builtin Apps下面找到hello_world程序


执行hello_world程序:



可以看到输出了hello world!

那么这一切是怎么做到的呢?首先看看代码文件即hello_world.c文件

首先是include

#include <px4_config.h>
#include <px4_tasks.h>
#include <px4_posix.h>
#include <unistd.h>
#include <stdio.h>
#include <poll.h>
#include <string.h>

这些库文件你可以认为是编写基于Nuttx操作系统修改的px4程序程序必不可少的库文件包含(其实px4团队修改了不少Nuttx操作系统的东西,使其使用更加方便,所以这些程序并不是真正意义上的Nuttx程序)


然后是main函数(这里要提醒一下广大同学,可能px4基于stm32的编译器语法规则过于严格,所以在编写一个函数之前,必须要去申明这个函数,即使这个函数是main函数也要申明,不然编译报错,无法通过)

int hello_world_main(int argc, char *argv[]){

	PX4_INFO("hello world!");

	return 0;
}

可以看到基于Nuttx操作系统的main函数和其它系统的命名有很大不同,但也有自己的规律,那就是函数名+_+main,即 name_main(),程序主函数里的参数(int argc, char *argv[])和其它系统main函数所带的参数没什么不同(如果不懂main函数带形参的同学最好自己百度一下,因为px4的那些程序基本都带参数的)。

 PX4_INFO();是一个类似于printf的函数(事实上他就是是基于printf实现的),用来输出PX4的一些信息的。

 再来看看CMakeLists.txt文件

px4_add_module(
	MODULE examples__hello_world
	MAIN hello_world
	STACK_MAIN 2000
	SRCS
		hello_world.c
	DEPENDS
		platforms__common
	)

从字面上可以了解到每个程序在CMake里面都是一个模块,最后总的Cmake文件会去自动将这些模块添加到最后的生成的Makefile文件里面。所以我们要做的就是把我们写的模块的一些属性描写清楚,然后将其注册到nuttx_px4fmu-v2_default.cmake文件当中。

  首先是模块名MODULE:这个名字的命名规则是当前文件夹+__+主函数名。

  然后是MIAN :这个就是用来确定代码中那个函数为主函数的,填写主函数名即可。

  STACK_MAIN:目前暂不清楚用途

  SRCS:所用到的源文件。

  DEPENDS :依赖。


 以上就是关于编写一个基于Nuttx操作系统hello world程序的全过程。

因为我本人对Cmake的一些语法还不是很清楚,所以以上有些东西可能描述的不是很清楚,如有大神,还望指点。


下面一篇文章我将简介一下大家都很关心和迫切想知道的问题,就是px4的飞控程序是怎么开始执行的,程序入口在哪。



2017-03-05 21:52:21 u010815257 阅读数 1748

PX4自动驾驶仪软件可分为三大部分:实时操作系统、中间件和飞行控制栈。

1.NuttX实时操作系统:

提供POSIX-style的用户操作环境,进行底层的任务调度。

2.PX4中间件:

PX4中间件运行于操作系统之上,提供设备驱动和一个微对象请求代理(micro object request broker,uORB)用于驾驶仪上运行的单个任务之间的异步通信。我的理解是完全可以将它看成为一种进程间通信机制。

3.PX4飞行控制栈:

飞行控制栈可以使用PX4的控制软件栈,也可以使用其他的控制软件,如APM:Plane、APM:Copter,但必须运行于PX4中间件之上。
此部分又可分为3部分:

  • 决策导航部分:
    根据飞行器当前飞行状态和接收的用户命令,决定工作模式和飞行任务。

  • 位置姿态估计部分:
    通过传感器获取自身的位置和姿态信息。

  • 位置姿态控制部分:
    根据期望与当前的位置和姿态控制飞行状态以达到期望位置和姿态。

  • 控制器输出部分:
    mixer和执行器,pwm限幅。

2016-12-11 10:02:03 lyonlui 阅读数 5584
/**************************************************************************************************************

  po上我使用到的硬件和开发环境

  px4硬件:某宝销量最高的pixhawk套件(主机,gps+指南针,数传,pwm转pmm,安全开关,蜂鸣器,电源转换接头)

  遥控器:某国产神器

  开发环境:虚拟机vm12+ubuntu14

 ps:此文章只针对纯代码分析,关于那些个飞机类型啦,硬件什么的我就不多说了,这个得自己去亲身体验才行,切不可贸然飞行,这个还是很危险的!!!!!

 还有就是什么GitLinux,make什么的也不会多说,毕竟只是工具属性。

 获得更好支持可以访问http//:px4.io 我知道的大部分来自这个网站。

  **************************************************************************************************************/


    为什么我要谈到实时操作系统?首先据我所知,国内除了软件工程专业和计算机专业,其它专业应该很少会开操作系统这门课程,对于广大的自控和电子专业的学生来说,其实这非常不利的!!!!如果你只是开发一个简简单单的单片机程序,不用考虑以后对于程序的升级与修改,那么你简简单单写个main函数的while循环其实没什么不好。但你要遇到那种开发周期长,系统复杂的产品或者项目,那最好是基于实时操作系统开发,因为这对于代码重用和添加新功能或者新设备来说会方便挺很多,代码的编写程度也会简单很多。像早期的apm飞控也是基于板子的main函数,导致其代码复杂,冗余,后面直接被弃,因为可能每添加一个功能或者设备,代码就可能要重构。我们要讲的px4飞控其实也是基于一个叫做Nuttx的实时操作系统的(在此提醒各位拿到代码找main函数的同志们,不要白费力气,你找不到的,因为确实系统不是main函数启动的!!!,后面我会专门讲一下px4是如何启动的),其实我没猜错的话大疆飞控用的应该是在国内外很出名的开源实时操作系统µC/OS。所以要更好理解px4,就一定要有操作系统概念。下面我就基于两点谈谈:第一:什么是实时操作系统,第二:px4的实时操作系统Nuttx



     首先谈谈操作系统,说到操作系统,大家首先会想到windows,linux或者Mac os,亦或者手机的一些操作系统。没错这些都是操作系统,但这些操作系统和今天要谈的实时操作系统有一些基本的概念和理论都是一样的,但他们又有一些不同。

   相同点:所以操作系统无非由以下四大部分组成(熟记这四个模块):

                   1.任务调度

                   2.内存管理

                   3.文件系统

                   4. I/O

     对于主流的操作系统而言,这四个缺一不可!!,而对于一些非常简单的实时操作系统可能会没有3和4。

     px4所使用的的Nuttx这四个模块都有。

     什么是任务调度(很多课本上会说进程管理,但后面操作系统发展出了线程,这个说法其实不严谨)?

     想想你日常使用的手机,有各式各样的APP,其实每个APP都可以把它抽象为一个简单的task(任务),你在各个APP之间切换自如,包括有一些后台运行的APP,假设你手机是单核的,一次只能运行一个task,那手机是怎么实现后台运行多个APP的呢?这个就得归功于操作系统的任务调度功能,由于大部分的APP都不会涉及到太多的计算,所以这些APP真正使用CPU的时间少之又少,大部分时间是在等待输入和输出操作的,这个时候就可以把他们挂起,让别的task使用CPU了,由于这个切换很快,你感觉不到,所以你就感觉事实上有多个程序在同时运行。

    简单点说任务调度就是一个程序,这个程序决定其他程序什么时候使用CPU,什么时候挂起。

    上面的说法就引出了一个问题,如果同时有两个task都要求使用CPU呢?怎么办!谁先用?这就引进了另外一个概念:优先级。谁优先级高谁用CPU。而这个就是实时操作系统同普通操作系统的区别。实时操作系统有严密的等级制度和相应制度即:高优先级task抢低优先级task (即使这个task在用CPU)CPU对于高优先级的程序,要求系统有快速的反映时间(这是衡量一个实时操作系统好坏的主要标准)。

    什么是内存管理

    程序要运行首先要干嘛?要把它从ROM(可理解为硬盘)里面加载到RAM(可理解为内存)里面。如果单片机就跑一个程序,整个内存都是你的,你想怎么用就怎么用。可是引入操作系统后,要对多个task进行调度,就得把他们全部加载到内存中,可是毕竟单片机或者mcu的内存有限(即使电脑的也有限),这就引出了内存管理。

   简单点说内存管理也是一个程序,这个程序决定谁驻留在内存,谁离开内存。


  什么是文件系统?

  在ROM里面保存的东西,如果是少量的东西,你可以随便保存。可是当你有几十个g种子的时候,你也直接用单片机的方式一个一个写到flash里面!!!你杂乱无章的保存会导致后面查找,删除,修改变得非常麻烦,使用我们要用文件系统来帮我们管理这些个文件,而我们只要对文件系统进行操作就能对文件操作了。

  简单点说文件系统是一个程序,它帮我们管理我们的文件,使我们操作文件更方便。

  什么是I/O?

   CPU不能独立的存在,它得和周围的设备通信,内存也好,flash也罢,这些都可以通归为I/O设备。对于px4来说I/O设备就更多了,什么gps,陀螺仪,加速计,气压计,空速计,pmm输入等等,还在一直加呢!我们自己写个main数,也可以读出这些设备的数据,但在操作系统中,对这些设备进行操作就不是那么简单了。由于I/O算的上计算机组件当中最复杂的东西了,你不能简简单单把它归类为某个程序。Unix系统对I/O设备有个很好的抽象:文件。Unix系统中把所有东西都抽象成文件,I/O设备是一种特殊的文件。因为事实上我们并不关心你I/O设备是什么,我们只想要其中的数据,文件可以存取数据,传感器数据不断更新,我就不断更新这个文件内容,其他程序想要里面的数据可以去读这个文件就行。

   不同系统对于I/O管理的理念大不相同,我无法把它抽象为一个程序或者文件,后面我会针对Nuttx的I/O谈谈。


  px4的实时操作系统Nuttx

    首先说说px4和Nuttx的渊源:PX4是一个软、硬件开源项目(遵守BSD协议),目的在于为学术、爱好和工业团体提供一款低成本高性能的高端的自驾仪。这个项目源于 ETH Zurich (苏黎世联邦理工大学)的计算机视觉与几何实验室PIXHAWK项目、并得到了自主系统实验室 自动控制实验室的支持。而Nuttx也是苏黎世联邦理工大学的一个开源项目(这个学校在计算机方面可能算的上是欧洲最强的了,那个提出最短路径算法和信号量的教授就是这个学校的)。所以他们两个就走到了一起。

  下面背下书:NuttX 是一个实时操作系统(RTOS),强调标准兼容和小型封装,具有从8位到32位微控制器环境的高度可扩展性。NuttX 主要遵循  Posix 和 ANSI 标准,对于在这些标准下不支持的功能,或者不适用于深度嵌入环境的功能(如 fork()),采用来自 Unix 和常见 RTOS (如 VxWorks)的额外的标准 API。


   下面一篇文章我将着重讲解一下Nuttx系统的使用。








2016-07-26 13:54:53 oqqENvY12 阅读数 41215

欢迎交流~ 个人 Gitter 交流平台,点击直达:Gitter


更新于2017.3.13

FAQ

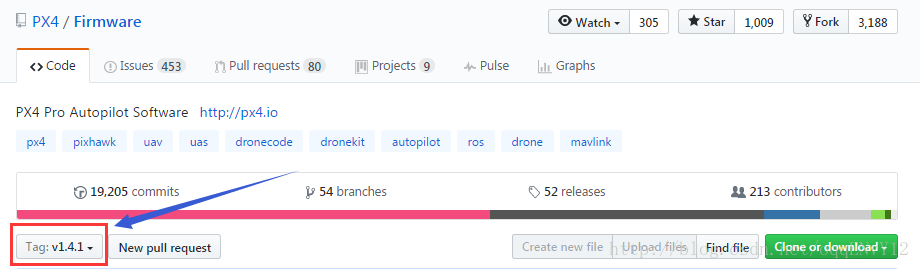

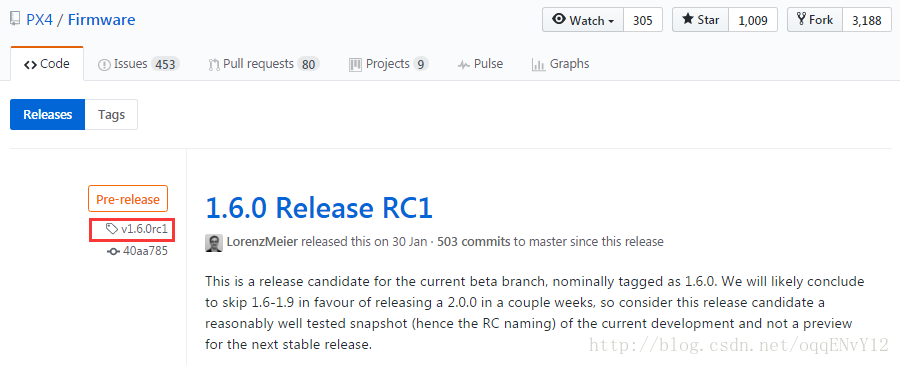

本文说明针对 PX4 Firmware 1.6.0

  • 问题 1: 找不到python jinja2模块
CMake Error at /usr/share/cmake-3.2/Modules/FindPackageHandleStandardArgs.cmake:138 (message):
  couldn't find python module jinja2:



  for debian systems try:

  	sudo apt-get install python-jinja2

  or for all other OSs/debian:

  	pip install jinja2

   (missing:  PY_JINJA2)
Call Stack (most recent call first):
  /usr/share/cmake-3.2/Modules/FindPackageHandleStandardArgs.cmake:374 (_FPHSA_FAILURE_MESSAGE)
  cmake/common/px4_base.cmake:1295 (find_package_handle_standard_args)
  CMakeLists.txt:276 (px4_find_python_module)


-- Configuring incomplete, errors occurred!

解决方案:缺什么安什么

Windows系统下:
pip install jinja2

Linux系统下:
sudo apt-get install python-jinja2

  • 问题 2: Windows下出现rsync error错误
The source and destination cannot both be remote
rsync error: syntax or usage error (code 1) at /usr/src/rsync/rsync-3.0.8/main.c(1148) [receiver=3.0.8]
make[3]: *** [nuttx_copy_px4fmu-v2.stamp] Error 1
make[2]: *** [CMakeFiles/nuttx_copy_px4fmu-v2.dir/all] Error 2
make[2]: *** Waiting for unfilished jobs....
The source and destination cannot both be remote
rsync error: syntax or usage error (code 1) at /usr/src/rsync/rsync-3.0.8/main.c(1148) [receiver=3.0.8]
make[3]: *** [src/modules/px4iofirmware/nuttx_copy_px4fmu-v2.stamp] Error 1
make[2]: *** [src/modules/px4iofirmware/nuttx_copy_px4fmu-v2.dir/all] Error 2
make[1]: *** [all] Error 2
make[1]: *** [px4fmu-v2_default] Error 2

解决方案:cmake nuttx rsync 仅使用相对路径进行复制

对Firmware/cmake/nuttx/px4_impl_nuttx.cmake文件进行更改,点击传送门

  • **问题 3:**内存溢出
collect2.exe:error:ld returned 1 exit status
make[3]: *** [src/firmware/nuttx/firmware_muttx] Error 1
make[2]: *** [src/firmware/nuttx/CMakeFiles/firmware_muttx.dir/all] Error 2
make[1]: *** [all] Error 2
make: *** [px4fmu-v2_default] Error 2

解决方案:移除不是必要的模块. 配置在这里. 为了移除一个模块, 可以直接注释掉它:
对于FMUv2(Pixhawk1)或者FMUv3(Pixhawk 2)硬件,找到Firmware/cmake/configs/nuttx_px4fmu-v2_default.cmake
修改为:

#drivers/trone

即可

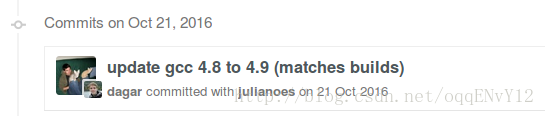

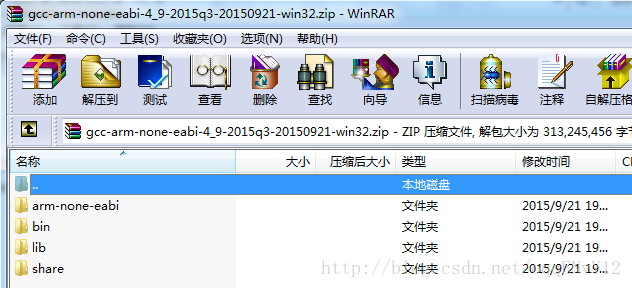

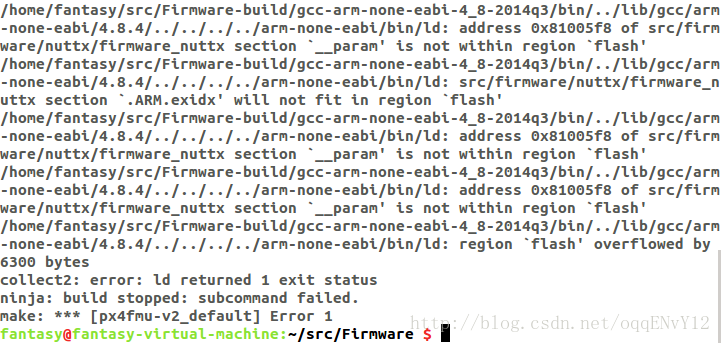

  • 问题 4: gcc 版本
![fail](http://img.blog.csdn.net/20170111094613912?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvb3FxRU52WTEy/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

解决方案:gcc 4.8.4 已经过时了,目前支持的是 4.9.4还有 5.4.3版本。

![Date](http://img.blog.csdn.net/20170111093413714?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvb3FxRU52WTEy/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

正文

各个论坛以及QQ群中经常有人反应不知道怎么编译Pixhawk原生固件PX4,笔者也为这个问题苦恼了很久,最近一时兴起,想尝试下官网的写一个应用程序,但是原生代码都编译不过这可怎么能行,于是东查西试,解决了在Windows操作系统以及Ubuntu操作系统上编译PX4固件的问题。

Windows 7 64bit

软件安装


首先,需要安装一些软件,CMake32位的Java jdk以及PX4 Toolchain Installer
CMake的话笔者使用的是CMake-3.3.2-win32-x86版本。
关于CMake的安装有一点需要注意,在第三步Install Options安装选项中,需要将CMake加入到系统路径中:
cmake
Java sdk:
java
Eclipse 需要 Java,用命令 java -version 来查看 Java 是否配置 成功。
cmd

接下来进行PX4固件相关的配置,安装PX4 Toolchain Installer,默认安装在C盘根目录下,笔者不服,非要安装在D盘,安装的时候一路下一步就行。

px4

安装完以后在开始菜单会出现一套工具链包括,PX4Console、PX4Ecplise.
toolchain

代码编译


打开PX4console,下载PX4固件,输入指令:

git clone https://github.com/PX4/Firmware.git

切换到Firmware文件夹,输入指令:

cd Firmware

之后输入指令:

git submodule update --init --recursive

(根据网速耗时有差异,耐心等待)

关键一步

在开始最后的编译之前,有一个步骤必不可少,将arm-none-eabi-gcc 4.7.4换成4.9.4或5.4.3,下载4.9.4版本的压缩文件,5.4.3版本

![gcc](http://img.blog.csdn.net/20170117091646778?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvb3FxRU52WTEy/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

解压后将这四个文件夹复制并替换到PX4Toolchain安装目录下的toolchain文件夹下,这里笔者替换到的文件夹为D:\px4\toolchain。

copyto

随后启动PX4 Console控制台进行编译,先进入Firmware文件夹,输入指令:

cd Firmware

进行编译

make px4fmu-v2_default

(漫长的等待,可能需要半个小时)

编译成功的界面如下:

done

如果在没有进行arm-none-eabi-gcc 4.7.4替换的情况下直接进行固件编译,则会出现如下所示的错误:

nok

为时不晚,依然来得及将下载好的4.9.4版arm-none-eabi-gcc解压并替换掉Toolchain文件夹下的相应文件。

之后重启PX4Console控制台,首先还是先进入到Firmware文件夹下:

cd Firmware

输入指令:

make clean

清除上一次的编译,然后重新编译,输入指令:

make px4fmu-v2_default

(又是漫长的等待,但是等待都是值得的)
done

固件烧录

将飞控板通过USB连接电脑,输入以下指令即可完成固件的烧录:

make px4fmu-v2_default upload

烧录成功的界面如下图:
uploading

配置Eclipse


现在控制台已经编译成功了,接下来就是进行Eclipse的配置了

  • 打开PX4Eclipse。

第一次启动时,选择好workplace,并勾选Use this as the default and……。由于笔者以D盘作为工作目录,因此这里依然保持将workplace放置在D盘。

lalal

  • 建立工程

File -> New -> Makefile Project with Existing Code。
然后点击Browse……到D:\px4\Firmware,并选择Cross GCC,点击Finish。
这里写图片描述

然后进入Workbench:

goto

eclipse

  • 创建编译目标

可以在右边板块中Make Target( 或者菜单 Window -> Show View -> Make Target 也可以打开),选中根文件夹(Firmware),可以创建新的 make Target(绿色圆形按钮)。 如创建目标 px4fmu-v2_default
detail

make

px4fmu-v2_default创建好如下:

Target

同理创建目标:all,archives,clean,distclean,px4io-v2_default, px4fmu-v2_default upload

  • 各 make target 说明
    • clean – 删除编译的固件相关文件,不会清除archives
    • px4fmu-v2_default—FMU 固件
    • px4fmu-v2_default upload – 烧录固件到飞控板

**提示:**与make有关的指令可以用Firmware/Makefile文件中查看

  • 路径配置
    必须配置好Eclipse软件的路径才能进行编译,这一步至关重要
    打开eclipse软件,打开目录栏的Project -> Priorities
    juno
    有点意思的是,你得先打开左边Firmware中的随便一个文件,否则Priorities这一项会是灰色的,无法进行操作。
    打开相应栏,更改CWD、PWD的路径:
    开始的路径(如果装在默认路径则为C:\px4)
    然后你的CWD路径为 C:\px4\Firmware
    这里将路径改为 /D/px4/Firmware
    差别不大,还望仔细,笔者当时在这个问题上可是纠结了特别久,无限的报错,not contain Cmakelists.txt。也是得到高人相助,开始人指出来笔者还根本看不出,然后仔细的发现原来是:“\”、“/”“这样的问题。
    然后再将PWD的路径也做相应的更改。

  • 编译固件
    点击上述Target中的px4fmu-v2_default,即可进行编译。此操作与在Console控制台中输入make有同样的效果。

finish

  • 烧录固件
    固件的烧录可以直接使用QGC地面站进行。也可以在PX4 Console或者PX4 Eclipse中进行,编译成功后在PX4 Eclipse界面右侧点击Target中的px4fmu-v2_default upload即可进行固件的烧录。这样就可以将自己的算法加入到原生固件中了。

upload

至此,在Windows环境下编译Pixhawk原生固件PX4的操作已经完成。



Ubuntu 14.04 LTS

笔者同时也进行了Ubuntu上的环境搭建。跟随大流,笔者安装了Ubutnu 14.04 LTS虚拟机,64位操作系统。

在Ubuntu上搭建环境相对简单许多,按照PX4中文维基官网的教程即可。

工具链安装


  • 权限设置

把用户添加到用户组 “dialout”(如果这步没做,会导致很多用户权限问题):

sudo usermod -a -G dialout $USER

然后注销后,重新登录,因为重新登录后所做的改变才会有效

  • 安装CMake
sudo add-apt-repository ppa:george-edison55/cmake-3.x -y
sudo apt-get update
# 必备软件(python、git、qt)
sudo apt-get install python-argparse git-core wget zip \
    python-empy qtcreator cmake build-essential genromfs -y
# 仿真工具
sudo add-apt-repository ppa:openjdk-r/ppa
sudo apt-get update
sudo apt-get install openjdk-8-jre
sudo apt-get install ant protobuf-compiler libeigen3-dev libopencv-dev openjdk-8-jdk openjdk-8-jre clang-3.5 lldb-3.5 -y
  • 卸载模式管理器

Ubuntu配备了一系列代理管理,这会严重干扰任何机器人相关的串口(或usb串口),卸载掉它也不会有什么影响。

sudo apt-get remove modemmanager
  • 更新包列表和安装下面的依赖包
sudo add-apt-repository ppa:terry.guo/gcc-arm-embedded -y
sudo add-apt-repository ppa:team-gcc-arm-embedded/ppa
sudo apt-get update
sudo apt-get install python-serial openocd \
    flex bison libncurses5-dev autoconf texinfo build-essential \
    libftdi-dev libtool zlib1g-dev \
    python-empy gcc-arm-none-eabi -y

代码编译


根据PX4中文维基官网教程。

  • 安装Git
sudo apt-get install git-all
  • 下载代码
mkdir -p ~/src
cd ~/src
git clone https://github.com/PX4/Firmware.git
  • 初始化
    先进入Firmware文件夹,进而进行初始化、更新子模块操作,耐心的等待……
cd Firmware
git submodule update --init --recursive
  • 编译
    在上一步的操作结束之后,即可进行编译:
make px4fmu-v2_default

注意到“make”是一个字符命令编译工具,“px4fmu-v2”是硬件版本,“default”是默认配置,所有的PX4编译目标遵循这个规则。

与Windows环境中相同,这里也可能因为gcc-arm-none-eabi版本不对,需要进行版本升级到4.9.4,方法如下:

  • 下载gcc-arm-none-eabi 4.9.4,对于的文件夹命名为arm-none-eabi-4_9-2014q3
wget https://launchpad.net/gcc-arm-embedded/4.9/4.9-2015-q3-update/+download/gcc-arm-none-eabi-4_9-2015q3-20150921-linux.tar.bz2
  • 去旧迎新
pushd .
# => 卸载新版的gcc-arm-none-eabi
sudo apt-get remove gcc-arm-none-eabi
# => 安装下载好的gcc-arm-none-eabi
tar -jxf gcc-arm-none-eabi-4_9-2015q3-20150921-linux.tar.bz2
sudo mv gcc-arm-none-eabi-4_9-2015q3 /opt
exportline="export PATH=/opt/gcc-arm-none-eabi-4_9-2015q3/bin:\$PATH"
if grep -Fxq "$exportline" ~/.profile; then echo nothing to do ; else echo $exportline >> ~/.profile; fi
# => 使路径生效
. ~/.profile
popd

对于GCC5.4.3版本的下载:

wget https://launchpad.net/gcc-arm-embedded/5.0/5-2016-q2-update/+download/gcc-arm-none-eabi-5_4-2016q2-20160622-linux.tar.bz2

其余操作不再赘述

PX4 中文维基 同步更新。


笔者装的是Ubuntu 64位系统,而上述arm-none-eabi是直接下载的编译好的32位,还需要安装一个东西

sudo apt-get install lsb-core

可以检查arm-none-eabi 4.9是否安装成功,输入以下指令:

arm-none-eabi-gcc --version

如果出现如下信息,交叉编译环境搭建就没有什么问题了

~$ arm-none-eabi-gcc --version
arm-none-eabi-gcc (GNU Tools for ARM Embedded Processors) 4.9.3 20150529 (release) [ARM/embedded-4_9-branch revision 227977]
Copyright (C) 2014 Free Software Foundation, Inc.
This is free software; see the source for copying conditions.  There is NO
warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.

  • 编译
cd ~/src/Firmware
make px4fmu-v2_default

进入Firmware所在的文件夹,make成功后,显示如下:
ok

Ninja

Ninja比Make更快,并且PX4的CMake生成器可以支持它。不幸的是,Ubuntu目前只支持一个非常过时的版本。

这里博主下载二进制文件并添加到系统路径来安装最新版本的Ninja

mkdir -p $HOME/ninja
cd $HOME/ninja
wget https://github.com/martine/ninja/releases/download/v1.6.0/ninja-linux.zip
unzip ninja-linux.zip
rm ninja-linux.zip
exportline="export PATH=$HOME/ninja:\$PATH"
if grep -Fxq "$exportline" ~/.profile; then echo nothing to do ; else echo $exportline >> ~/.profile; fi
. ~/.profile

按上面的方法配置好ninja之后,以后每次一make都会调用它,这样编译速度会更快。

如果不想使用ninja的话,可以将其从’~/.profile’中注释掉。

#export PATH=/home/fantasy/ninja:$PATH

Qt Creator


Qt Creator是官方唯一支持的IDE,在Ubuntu上针对PX4固件使用,便于看代码的同时也可以进行编译烧录。

  • 安装Qt
sudo apt-get install qtcreator

Qt Creator的常见功能如下:
create

在打开Qt之前,应该创建project文件:

cd ~/src/Firmware
mkdir ../Firmware-build
cd ../Firmware-build
cmake ../Firmware -G "CodeBlocks - Unix Makefiles"
#可以发现Firmware-build目录生成了一些文件

提个醒: 按照官网上面最后一行的命令,当前使用Qt编译得到的将是build px4 ,因为默认的编译指令是make posix_sitl_default,这不是大家所期待的结果。

解决方案:对于,Pixhawk硬件,将最后一行改成
cmake ../Firmware -G "CodeBlocks - Unix Makefiles" -DCONFIG=nuttx_px4fmu-v2_default

其他例如使用FMUv4的用户请根据需求进行替换。

  • 打开Qt
    Qt
    Ubuntu用户只要导入主文件夹里的CMakeLists.txt文件就可以了,打开Qt,通过File -> Open File or Project -> 选择CMakeLists.txt (默认位置在Firmware文件夹根目录下)
    open

  • 项目配置
    选择src/Firmware-build作为构建目录
    build
    运行设置
    run

  • 编译
    runit

  • 上传

upload2

笔者刚开始的时候发现Qt中默认显示的固件不全,很多文件都没有显示,如下图所示
leave

进行下面的操作就哦可了

qtt

file

Eclipse on Ubuntu

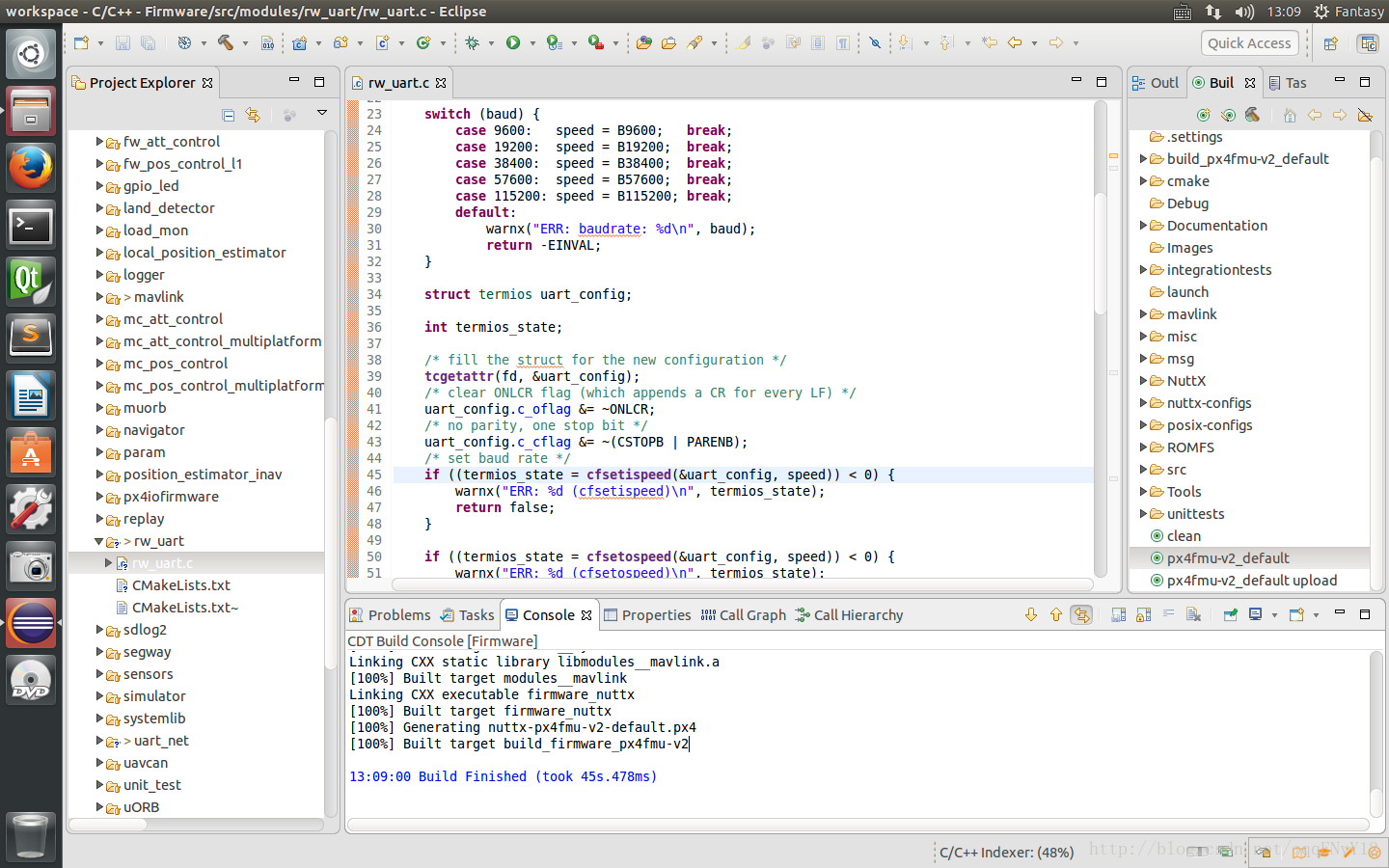

![ecl](http://img.blog.csdn.net/20170228131211295?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvb3FxRU52WTEy/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

在Windows下习惯了使用Eclipse的用户也可以直接在Ubuntu下使用Eclipse进行开发,与Qt一样,这也是一款跨平台的IDE。
就是Java配置有点复杂,用起来却是非常方便的,除了不用更改环境设置,其他的都与Windows下无异,此处不在赘述。

一个很棒的特点就是Ubuntu下的Eclipse可以直接加中文注释,这是别的编译器没有的,我尝试了用Sublime看代码,定义跳转不太给力,Qt打开工程很慢。

目前为止最好的方法还是虚拟机,Windows改一行代码编译上传可能需要五分钟,非常费劲,但是Ubuntu可以说是极速。但是Windows下有很多好用的工具便于调试,Source Insight看代码也是很给力。虚拟机完美

至此,在Windows已经Ubuntu下的环境搭建已经全部搭建成功。

现在是2016.7.26 19:37 为了确保方法的有效性,笔者已经在都装有Ubuntu虚拟机的笔记本和台式机上用上述方法完成了两种系统下环境搭建、代码编译的复现,亲测有效。

Tips

下载特定版本的固件

PX4Firmware有非常多的发行版,可以从这里看到。

![release](http://img.blog.csdn.net/20170319015205379?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvb3FxRU52WTEy/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

也可以在这里进行选择:

![tag](http://img.blog.csdn.net/20170319015339786?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvb3FxRU52WTEy/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)

其实下载链接都是https://github.com/PX4/Firmware.git。

~$:cd ~/src/Firmware
# 查看标签(版本)
~$:git tag
...
v1.4.0rc1
v1.4.0rc2
v1.4.0rc3
v1.4.0rc4
v1.4.1rc1
v1.4.1rc2
...
# 新建一个工作分区并切换到目标版本
git checkout -b branch_name tag_name

这样就可以使用你想要的任意版本固件进行开发了。(因为可能有的版本确实不太稳定)

Makefile

# Don't be afraid of this makefile, it is just passing
# arguments to cmake to allow us to keep the wiki pages etc.
# that describe how to build the px4 firmware
# the same even when using cmake instead of make.

Makefile只是将参数传递给cmake。所有与make相关的指令都可以在这里找到,也可以自定义编译指令,比如

#  explicity set default build target
fantasy: px4fmu-v2_default

于是博主编译固件变成下面这个样子:

~$:~/src/Firmware $ make fantasy
PX4 CONFIG: px4fmu-v2_default
ninja: no work to do.

做这些只为让遇到相同问题的人少走弯路,专注核心问题,这也是笔者开展PX4中文维基汉化项目的初衷。
还望志同道合的你们多多支持!~

Just Enjoy It .

                                          <font face=“Segoe Script” size 12>By Fantasy

没有更多推荐了,返回首页
