2020-02-12 21:33:31 Eastmount 阅读数 2454

八年前,我正是通过学习OpenGL和C++,通过做“采蘑菇的小矮人”游戏,慢慢走上并爱上了编程。回过头来,我希望通过Python和OpenGL分享一些有趣的知识,提升您的编程兴趣,还原当时的一些记忆。

该系列文章是讲解Python OpenCV图像处理知识,前期主要讲解图像入门、OpenCV基础用法,中期讲解图像处理的各种算法,包括图像锐化算子、图像增强技术、图像分割等,后期结合深度学习研究图像识别、图像分类应用。希望文章对您有所帮助,如果有不足之处,还请海涵~

前面一篇文章详细讲解了图像分类原理,并介绍基于KNN、朴素贝叶斯算法的图像分类案例。这篇文章是介绍Python和OpenGL的入门知识,包括安装、语法、基本图形绘制等。基础性文章,希望对你有所帮助。同时,该部分知识均为杨秀璋查阅资料撰写,转载请署名CSDN+杨秀璋及原地址出处,谢谢!!

该系列在github所有源代码:https://github.com/eastmountyxz/ImageProcessing-Python

前文参考:
[Python图像处理] 一.图像处理基础知识及OpenCV入门函数
[Python图像处理] 二.OpenCV+Numpy库读取与修改像素
[Python图像处理] 三.获取图像属性、兴趣ROI区域及通道处理
[Python图像处理] 四.图像平滑之均值滤波、方框滤波、高斯滤波及中值滤波
[Python图像处理] 五.图像融合、加法运算及图像类型转换
[Python图像处理] 六.图像缩放、图像旋转、图像翻转与图像平移
[Python图像处理] 七.图像阈值化处理及算法对比
[Python图像处理] 八.图像腐蚀与图像膨胀
[Python图像处理] 九.形态学之图像开运算、闭运算、梯度运算
[Python图像处理] 十.形态学之图像顶帽运算和黑帽运算
[Python图像处理] 十一.灰度直方图概念及OpenCV绘制直方图
[Python图像处理] 十二.图像几何变换之图像仿射变换、图像透视变换和图像校正
[Python图像处理] 十三.基于灰度三维图的图像顶帽运算和黑帽运算
[Python图像处理] 十四.基于OpenCV和像素处理的图像灰度化处理
[Python图像处理] 十五.图像的灰度线性变换
[Python图像处理] 十六.图像的灰度非线性变换之对数变换、伽马变换
[Python图像处理] 十七.图像锐化与边缘检测之Roberts算子、Prewitt算子、Sobel算子和Laplacian算子
[Python图像处理] 十八.图像锐化与边缘检测之Scharr算子、Canny算子和LOG算子
[Python图像处理] 十九.图像分割之基于K-Means聚类的区域分割
[Python图像处理] 二十.图像量化处理和采样处理及局部马赛克特效
[Python图像处理] 二十一.图像金字塔之图像向下取样和向上取样
[Python图像处理] 二十二.Python图像傅里叶变换原理及实现
[Python图像处理] 二十三.傅里叶变换之高通滤波和低通滤波
[Python图像处理] 二十四.图像特效处理之毛玻璃、浮雕和油漆特效
[Python图像处理] 二十五.图像特效处理之素描、怀旧、光照、流年以及滤镜特效
[Python图像处理] 二十六.图像分类原理及基于KNN、朴素贝叶斯算法的图像分类案例


一.OpenGL入门知识

1.什么是OpenGL

OpenGL(Open Graphics Library,译为“开放式图形库”) 是用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口(API)。这个接口由近350个不同的函数调用组成,用来绘制从简单的图形元件到复杂的三维景象。OpenGL常用于CAD、虚拟现实、科学可视化程序和电子游戏开发。

OpenGL可用于设置所需的对象、图像和操作,以便开发交互式的3维计算机图形应用程序。OpenGL被设计为一个现代化的、硬件无关的接口,因此我们可以在不考虑计算机操作系统或窗口系统的前提下,在多种不同的图形硬件系统上,或者完全通过软件的方式实现OpenGL的接口。OpenGL的高效实现(利用了图形加速硬件)存在于Windows,部分UNIX平台和Mac OS。这些实现一般由显示设备厂商提供,而且非常依赖于该厂商提供的硬件。

在这里插入图片描述

OpenGL规范由1992年成立的OpenGL架构评审委员会(ARB)维护。ARB由一些对创建一个统一的、普遍可用的API特别感兴趣的公司组成。到了今天已经发布了非常多的OpenGL版本,以及大量构建于OpenGL之上以简化应用程序开发过程的软件库。这些软件库大量用于视频游戏、科学可视化和医学软件的开发,或者只是用来显示图像。

一个用来渲染图像的OpenGL程序需要执行的主要操作如下:

  • 从OpenGL的几何图元中设置数据,用于构建形状
  • 使用不同的着色器(shader)对输入的图元数据执行计算操作,判断它们的位置、颜色,以及其他渲染属性
  • 将输入图元的数学描述转换为与屏幕位置对应的像素片元(fragment),这一步也称作光栅化(rasterization)
  • 最后,针对光栅化过程产生的每个片元,执行片元着色器(fragment shader),从而决定这个片元的最终颜色和位置
  • 如果有必要,还需要对每个片元执行一些额外的操作,例如判断片元对应的对象是否可见,或者将片元的颜色与当前屏幕位置的颜色进行融合


2.OpenGL安装

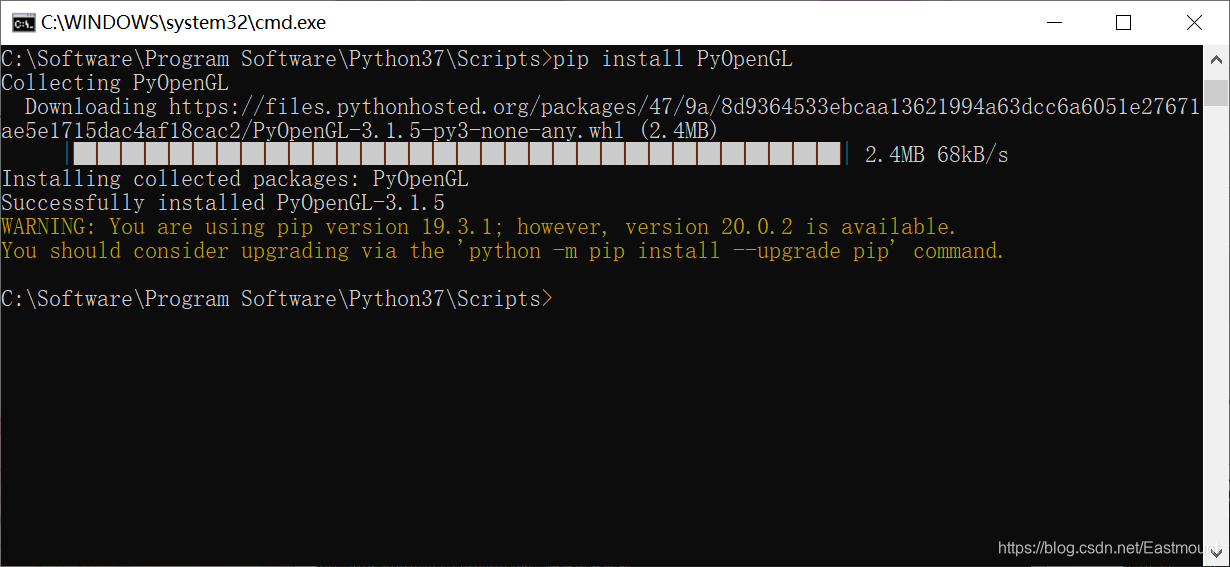

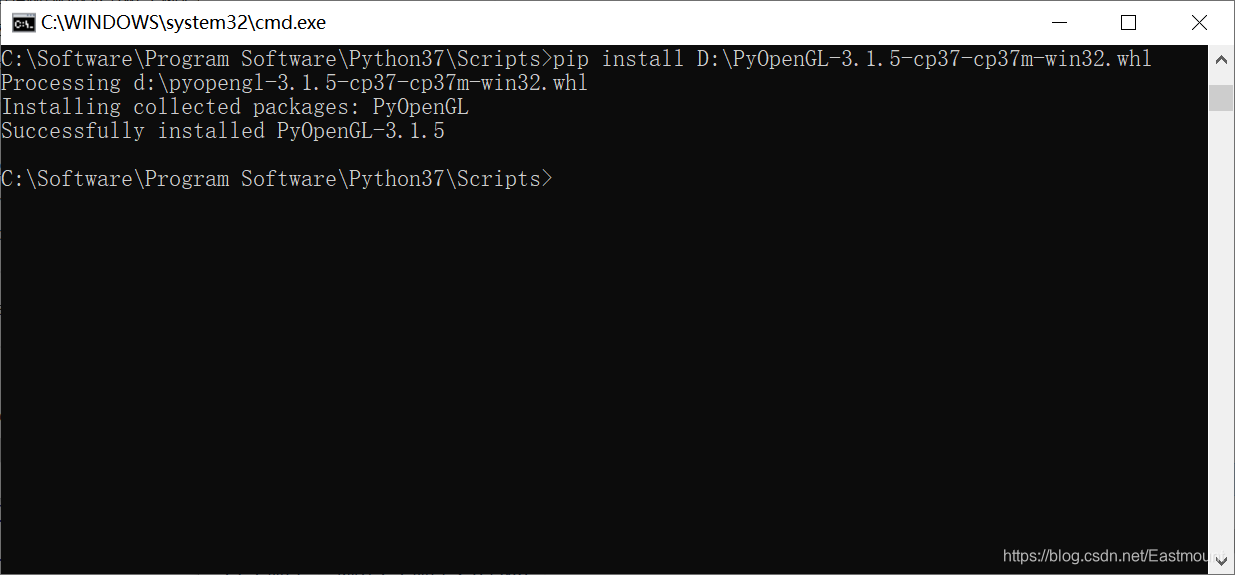

作者的电脑环境为Win10+Python3.7,打开CMD调用pip工具进行安装,如下图所示。

cd C:\Software\Program Software\Python37\Scripts
pip install pyopengl

在这里插入图片描述

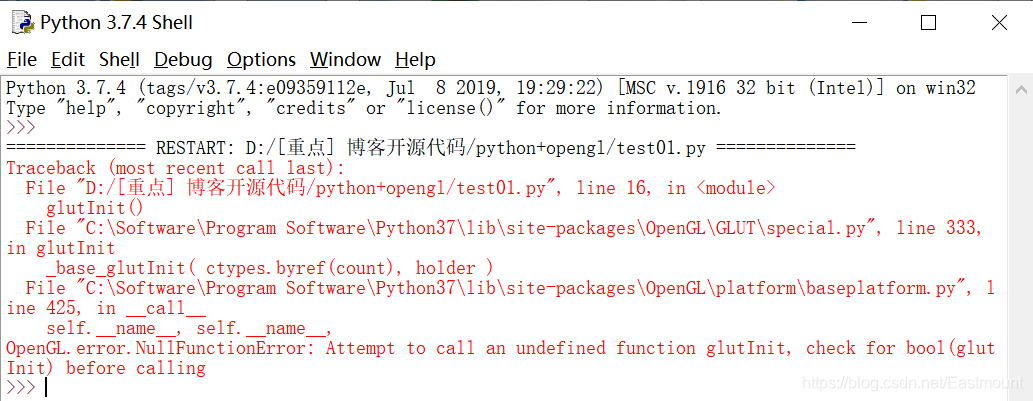

但通常安装成功之后,运行代码会报错“OpenGL.error.NullFunctionError: Attempt to call an undefined function glutInit, check for bool(glutInit) before calling”。

在这里插入图片描述

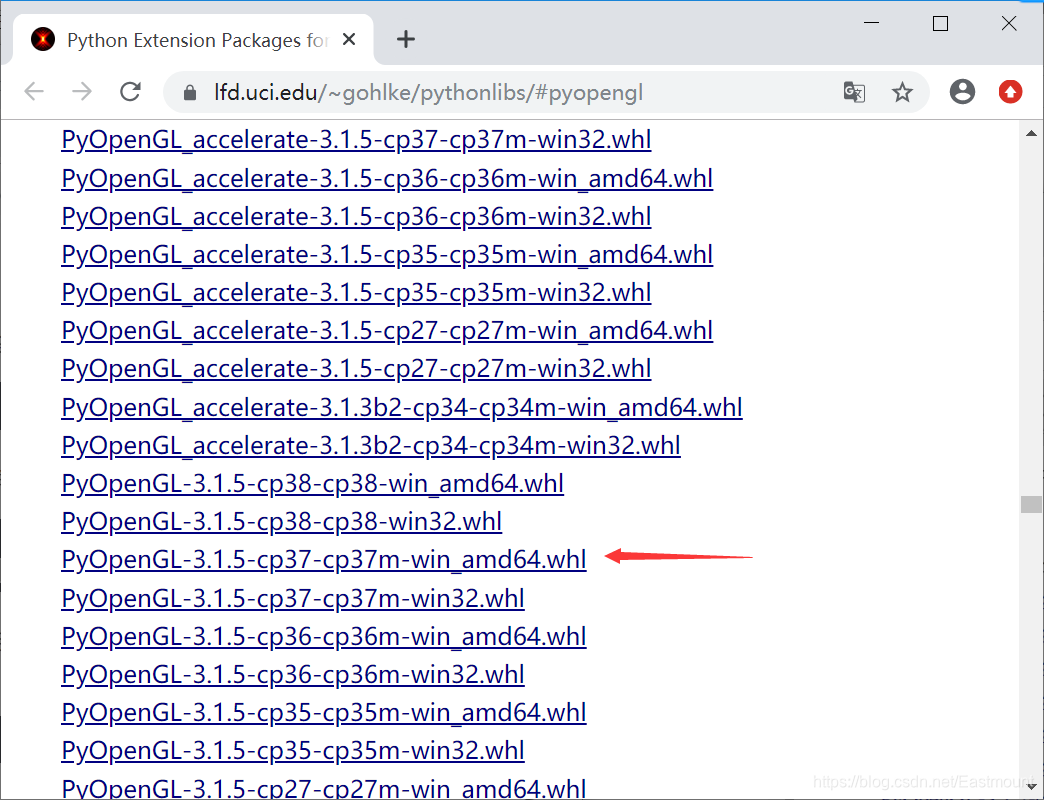

据说是pip默认安装的是32位版本的pyopengl,而作者的操作系统是64位。网上很多大牛会去 “https://www.lfd.uci.edu/~gohlke/pythonlibs/#pyopengl” 网站下载适合自己的版本。比如Python3.7且64位操作系统。

在这里插入图片描述

安装流程如下所示:

pip install D:\PyOpenGL-3.1.5-cp37-cp37m-win_amd64.whl
pip install D:\PyOpenGL-3.1.5-cp37-cp37m-win32.whl

在这里插入图片描述

写到这里,我们Python的OpenGL库就安装成功了!



二.OpenGL入门程序

我们首先介绍两个入门代码,然后再进行深入的讲解。

1.OpenGL绘制正方形

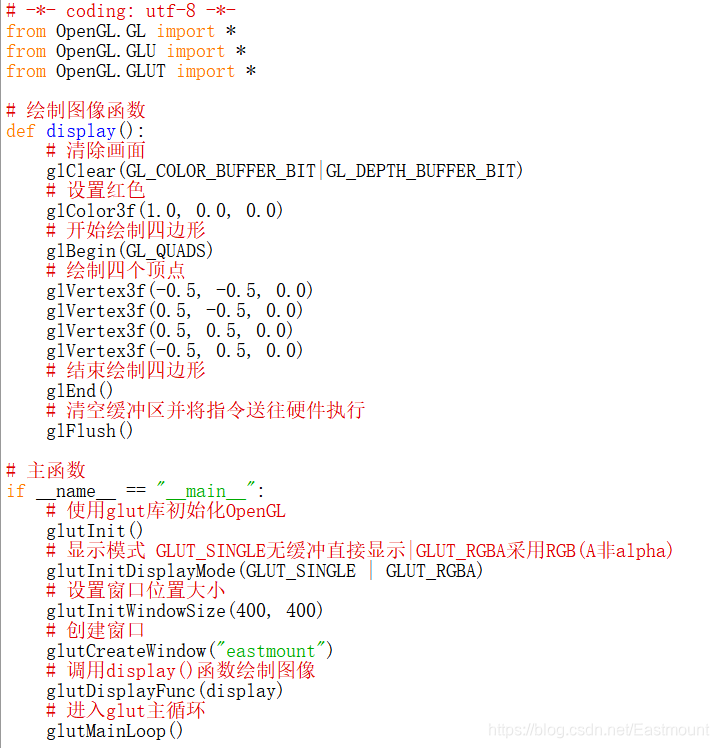

完整代码如下:

# -*- coding: utf-8 -*-
from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *

# 绘制图像函数
def display():
    # 清除屏幕及深度缓存
    glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT)
    # 设置红色
    glColor3f(1.0, 0.0, 0.0)
    # 开始绘制四边形
    glBegin(GL_QUADS)
    # 绘制四个顶点
    glVertex3f(-0.5, -0.5, 0.0)
    glVertex3f(0.5, -0.5, 0.0)
    glVertex3f(0.5, 0.5, 0.0)
    glVertex3f(-0.5, 0.5, 0.0)
    # 结束绘制四边形
    glEnd()
    # 清空缓冲区并将指令送往硬件执行
    glFlush()

# 主函数
if __name__ == "__main__":
    # 使用glut库初始化OpenGL
    glutInit()
    # 显示模式 GLUT_SINGLE无缓冲直接显示|GLUT_RGBA采用RGB(A非alpha)
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA)
    # 设置窗口位置大小
    glutInitWindowSize(400, 400)
    # 创建窗口
    glutCreateWindow("eastmount")
    # 调用display()函数绘制图像
    glutDisplayFunc(display)
    # 进入glut主循环
    glutMainLoop()

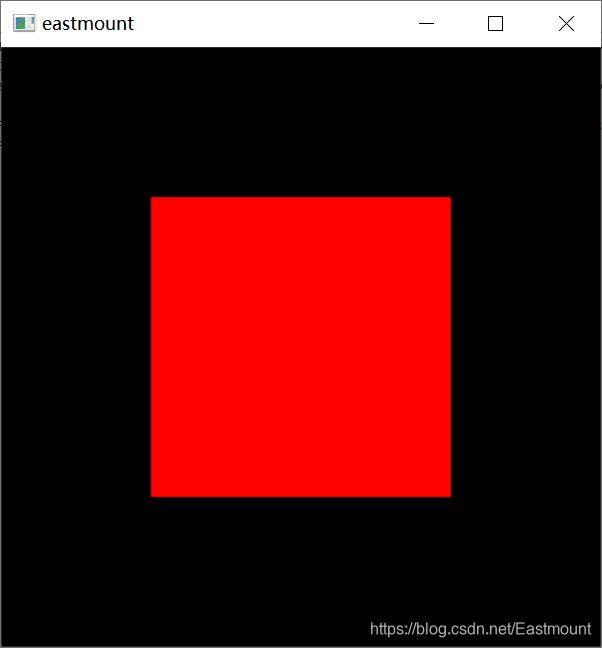

运行结果如下图所示:

在这里插入图片描述


核心步骤如下:

  • 主函数使用glut库初始化OpenGL
    glutInit()
  • 设置显示模式并初始化glut窗口(画布)
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA)
    glutInitWindowSize(400, 400)
    glutCreateWindow(“eastmount”)
  • 注册绘制图像的回调函数,如display()
    glutDisplayFunc(display)
  • 绘制图像display函数,包括清除画布、设置颜色、绘制图元、设置定点、结束绘制、刷新执行
    glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT)
    glColor3f(1.0, 0.0, 0.0)
    glBegin(GL_QUADS)
    glVertex3f(-0.5, -0.5, 0.0)
    glVertex3f(0.5, -0.5, 0.0)
    glVertex3f(0.5, 0.5, 0.0)
    glVertex3f(-0.5, 0.5, 0.0)
    glEnd()
    glFlush()
  • 进入glut主循环
    glutMainLoop()

2.OpenGL绘制水壶

接着补充一段经典的水壶代码,所有计算机试卷、计算机图形学、3D图像领域都会绘制它。

# -*- coding: utf-8 -*-
from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *

# 绘制图像函数
def drawFunc():
    # 清除屏幕及深度缓存
    glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT)
    # 设置绕轴旋转(角度,x,y,z)
    glRotatef(0.1, 5, 5, 0)

    # 绘制实心茶壶
    # glutSolidTeapot(0.5)
    # 绘制线框茶壶
    glutWireTeapot(0.5)

    # 刷新显示图像
    glFlush()

# 主函数
if __name__ == "__main__":
    # 使用glut库初始化OpenGL
    glutInit()
    # 显示模式 GLUT_SINGLE无缓冲直接显示|GLUT_RGBA采用RGB(A非alpha)
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA)
    # 设置窗口位置及大小
    glutInitWindowPosition(0, 0)
    glutInitWindowSize(400, 400)
    # 创建窗口
    glutCreateWindow("CSDN Eastmount")
    # 调用display()函数绘制图像
    glutDisplayFunc(drawFunc)
    # 设置全局的回调函数
    # 当没有窗口事件到达时,GLUT程序功能可以执行后台处理任务或连续动画
    glutIdleFunc(drawFunc)
    # 进入glut主循环
    glutMainLoop()

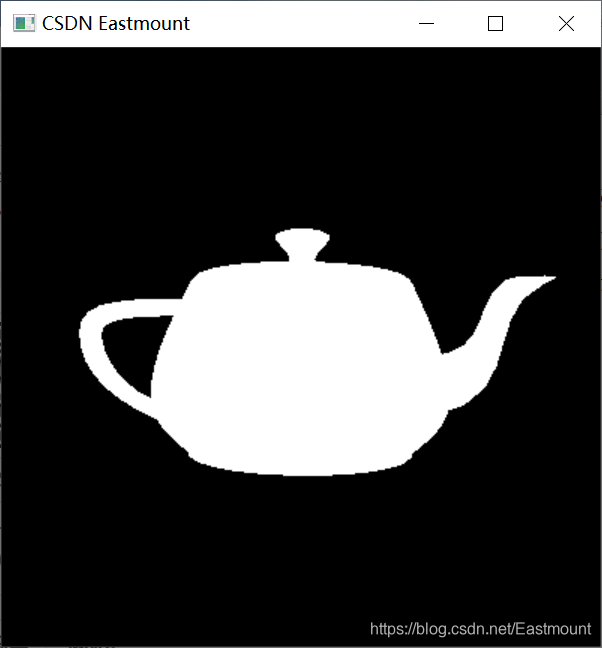

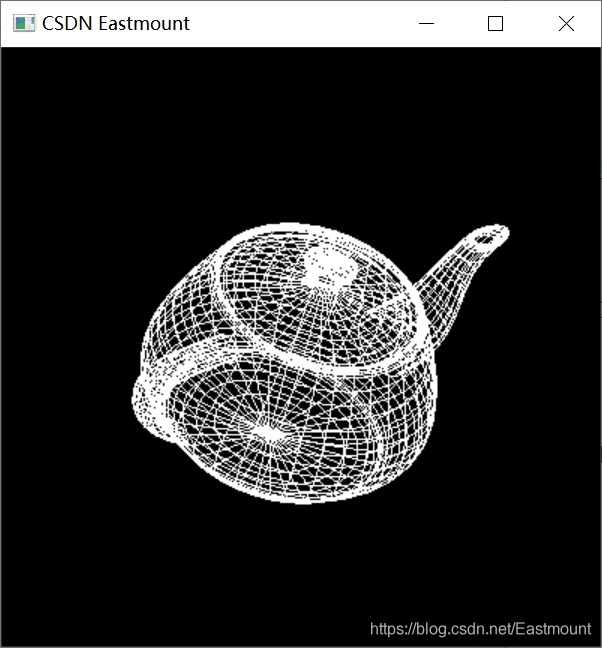

运行结果如下图所示,它主要调用glutSolidTeapot(0.5)函数绘制实现实心茶壶,glutWireTeapot(0.5)函数绘制线框茶壶。

在这里插入图片描述

在这里插入图片描述

注意,glut提供了一些现成的绘制立体的API,如glutWireSphere绘制球、glutWireCone绘制椎体、glutWireCube绘制立体、glutWireTorus绘制甜圈、glutWireTeapot绘制茶壶、glutWireOctahedron绘制八面体,请读者自行提升。


3.OpenGL绘制多个图形

接下来绘制一个坐标系,并分别绘制四个图形,设置不同颜色,代码如下所示。

# -*- coding: utf-8 -*-
from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *

# 绘制图像函数
def display():
    # 清除屏幕及深度缓存
    glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT)

    # 绘制线段
    glBegin(GL_LINES)
    glVertex2f(-1.0, 0.0)       # 左下角顶点
    glVertex2f(1.0, 0.0)        # 右下角顶点
    glVertex2f(0.0, 1.0)        # 右上角顶点
    glVertex2f(0.0, -1.0)       # 左上角顶点
    glEnd()

    # 绘制顶点
    glPointSize(10.0)
    glBegin(GL_POINTS)
    glColor3f(1.0, 0.0, 0.0)    # 红色
    glVertex2f(0.3, 0.3)
    glColor3f(0.0, 1.0, 0.0)    # 绿色
    glVertex2f(0.5, 0.6)
    glColor3f(0.0, 0.0, 1.0)    # 蓝色
    glVertex2f(0.9, 0.9)
    glEnd()

    # 绘制四边形
    glColor3f(1.0, 1.0, 0)
    glBegin(GL_QUADS)
    glVertex2f(-0.2, 0.2)
    glVertex2f(-0.2, 0.5)
    glVertex2f(-0.5, 0.5)
    glVertex2f(-0.5, 0.2)
    glEnd()

    # 绘制多边形
    glColor3f(0.0, 1.0, 1.0)
    glPolygonMode(GL_FRONT, GL_LINE)
    glPolygonMode(GL_BACK, GL_FILL)
    glBegin(GL_POLYGON)
    glVertex2f(-0.5, -0.1)
    glVertex2f(-0.8, -0.3)
    glVertex2f(-0.8, -0.6)
    glVertex2f(-0.5, -0.8)
    glVertex2f(-0.2, -0.6)
    glVertex2f(-0.2, -0.3)
    glEnd()

    # 绘制三角形
    glColor3f(1.0, 1.0, 1.0)
    glPolygonMode(GL_FRONT, GL_FILL)
    glPolygonMode(GL_BACK, GL_LINE)
    glBegin(GL_TRIANGLES)
    glVertex2f(0.5, -0.5)
    glVertex2f(0.3, -0.3)
    glVertex2f(0.2, -0.6)

    # 结束绘制四边形
    glEnd()
    # 清空缓冲区并将指令送往硬件执行
    glFlush()

# 主函数
if __name__ == "__main__":
    # 使用glut库初始化OpenGL
    glutInit()
    # 显示模式 GLUT_SINGLE无缓冲直接显示|GLUT_RGBA采用RGB(A非alpha)
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA)
    # 设置窗口位置及大小
    glutInitWindowSize(400, 400)
    glutInitWindowPosition(500, 300)
    # 创建窗口
    glutCreateWindow("CSDN Eastmount")
    # 调用display()函数绘制图像
    glutDisplayFunc(display)
    # 进入glut主循环
    glutMainLoop()

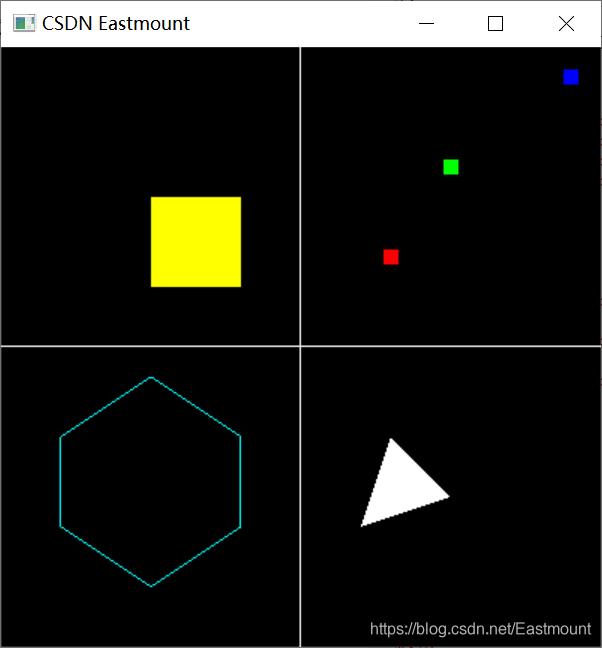

输出结果如下图所示:

在这里插入图片描述


4.OpenGL绘图代码及原理详解

该部分将详细讲解上面三段代码的核心知识,帮助大家巩固基础。作者让大家先看代码及其运行效果,从而提升OpenGL编程兴趣,再深入分析其原理,这种倒叙的方式希望您们喜欢。

(1) 核心函数
上述代码中,以glut开头的函数都是GLUT工具包所提供的函数。

  • glutInit():对GLUT进行初始化,该函数必须在其它的GLUT使用之前调用一次。其格式比较死板,一般glutInit()直接调用即可。
  • glutInitDisplayMode():设置显示方式,其中GLUT_RGB表示使用RGB颜色,与之对应的是GLUT_INDEX(表示使用索引颜色);GLUT_SINGLE表示使用单缓冲,与之对应的是GLUT_DOUBLE(表示使用双缓冲)。更多参数请读者阅读官方网站或Google。
  • glutInitWindowPosition():设置窗口在屏幕中的位置。
  • glutInitWindowSize():设置窗口的大小,两个参数表示长度和宽度。
  • glutCreateWindow():根据当前设置的信息创建窗口,参数将作为窗口的标题。需要注意的是,当窗口被创建后,并不是立即显示到屏幕上,需要调用glutMainLoop()才能看到窗口。
  • glutDisplayFunc():设置一个函数,当需要进行画图时,这个函数就会被调用,通常用来调用绘制图形函数。
  • glutMainLoop():进行一个消息循环,大家需要知道这个函数可以显示窗口,并且等待窗口关闭后才会返回。

以gl开头的函数都是OpenGL的标准函数。

  • glClear():清除,其中参数GL_COLOR_BUFFER_BIT表示清除颜色,GL_DEPTH_BUFFER_BIT表示清除深度。
  • glRectf():画一个矩形,四个参数分别表示位于对角线上的两个点的横、纵坐标。
  • glFlush():刷新显示图像,保证前面的OpenGL命令立即执行,而不是让它们在缓冲区中等待。
  • OpenGL要求指定顶点的命令(glVertex2f)必须包含在glBegin()函数和glEnd()函数之间执行。

(2) 绘制顶点
顶点(vertex)是 OpengGL 中非常重要的概念,描述线段、多边形都离不开顶点。它们都是以glVertex开头,后面跟一个数字和1~2个字母,比如:

  • glVertex2d
  • glVertex2f
  • glVertex3f
  • glVertex3fv

数字表示参数的个数,2表示有2个参数(xy坐标),3表示三个(xyz坐标),4表示四个(齐次坐标 w)。字母表示参数的类型,s表示16位整数(OpenGL中将这个类型定义为GLshort),i表示32位整数(OpenGL中将这个类型定义为GLint和GLsizei),f表示32为浮点数(OpenGL中将这个类型定义为GLfloat和GLclampf),d表示64位浮点数(OpenGL中将这个类型定义为GLdouble和GLclampd)。例如:

  • glVertex2i(1, 3)
  • glVertex2f(1.0, 3.0)
  • glVertex3f(1.0, 3.0, 1.0)
  • glVertex4f(1.0, 3.0, 0.0, 1.0)

注意,OpenGL中很多函数都采用这种形式命名。


(3) 设置颜色
在OpenGL中,设置颜色函数以glColor开头,后面跟着参数个数和参数类型。参数可以是0到255之间的无符号整数,也可以是0到1之间的浮点数。三个参数分别表示RGB分量,第四个参数表示透明度(其实叫不透明度更恰当)。以下最常用的两个设置颜色的方法:

  • glColor3f(1.0,0.0,0.0) #红色
  • glColor3f(0.0,1.0,0.0) #绿色
  • glColor3f(0.0,0.0,1.0) #蓝色
  • glColor3f(1.0,1.0,1.0) #白色
  • glColor4f(0.0,1.0,0.0,0.0) #红色且不透明度
  • glColor3ub(255, 0, 0) #红色

注意,OpenGL是使用状态机模式,颜色是一个状态变量,设置颜色就是改变这个状态变量并一直生效,直到再次调用设置颜色的函数。除了颜色,OpenGL 还有很多的状态变量或模式。


(4) 绘制基本图形
前面我们介绍了各种图像,下表展示了常见的图像元件。

  • GL_POINTS:绘制顶点
  • GL_LINES:绘制线段
  • GL_LINE_STRIP:绘制连续线段
  • GL_LINE_LOOP:绘制闭合的线段
  • GL_POLYGON:绘制多边形
  • GL_TRIANGLES:绘制三角形
  • GL_TRIANGLE_STRIP:绘制连续三角形
  • GL_TRIANGLE_FAN:绘制多个三角形组成的扇形
  • GL_QUADS:绘制四边形
  • GL_QUAD_STRIP:绘制连续四边形

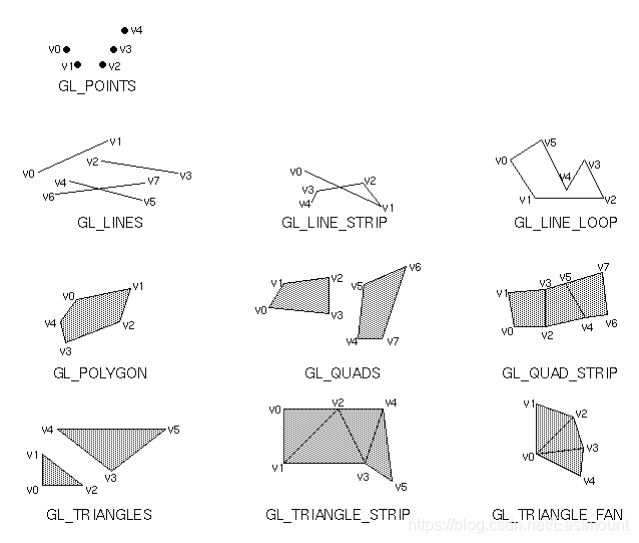

详见下图所示。

在这里插入图片描述



三.OpenGL基础知识

在深入学习OpenGL之前,我们有必要了解一些最常用的图形学名词、OpenGL原理和语法。

1.OpenGL语法

OpenGL程序的基本结构通常包括——初始化物体渲染所对应的状态、设置需要渲染的物体。渲染(render)表示计算机从模型创建最终图像的过程,OpenGL只是其中一种渲染系统。模型(model)或者场景对象是通过几何图元,比如点、线和三角形来构建的,而图元与模型的顶点(vertex)也存在着各种对应的关系。

OpenGL另一个最本质的概念叫着色器,它是图形硬件设备所执行的一类特色函数。可以将着色器理解为专为图形处理单元(GPU)编译的一种小型程序。在OpenGL中,会用到始终不同的着色阶段(shader stage),最常用的包括顶点着色器(vertex shader)以及片元着色器,前者用于处理顶点数据,后者用于处理光栅化后的片元数据。所有的OpenGL程序都需要用到这两类着色器。最终生成的图像包含了屏幕上绘制的所有像素点。像素(pixel)是显示器上最小的可见单元。计算机系统将所有的像素保存到帧缓存(framebuffer)当中,后者是由图形硬件设备管理的一块独立内存区域,可以直接映射到最终的显示设备上。

在这里插入图片描述

正如前面您看到的,OpenGL库中所有的函数都会以字符“gl”作为前缀,然后是一个或者多个大写字母开头的词组,以此来命令一个完整的函数(例如glBindVertexArray())。OpenGL的所有函数都是这种格式,上面看到的“glut”开头的函数,它们来自第三方库OpenGL Utility Toolkit(GLUT),可以用来显示窗口、管理用户输入以及执行其他一些操作。

与函数命名约定类似,OpenGL库中定义的常量也是GL_COLOR_BUFFER_BIT的形式,常量以GL_作为前缀,并且使用下划线来分割单词。这些常量的定义是通过#define来完成的,它们基本可以在OpenGL的头文件glcorearb.h和glext.h中找到。

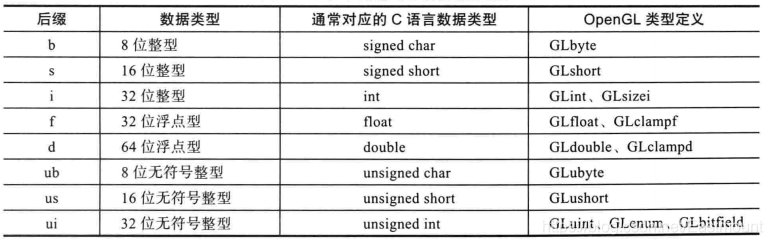

为了能够方便地在不同的操作系统之间移植OpenGL程序,它还为函数定义了不同的数据类型,例如GLfloat是浮点数类型。此外,比如glVertex*()的函数,它有多种变化形式,如glVertex2d、glVertex2f。在函数名称的“核心”部分之后,通过后缀的变化来提示函数应当传入的参数,通常由一个数字和1~2个字母组成。glVertex2f()中的“2”表示需要传入2个参数,f表示浮点数。

在这里插入图片描述


2.老式OpenGL vs 现代OpenGL

(1) 老式OpenGL
在大多数计算机图形系统中,绘图的方式是将一些顶点发送给处理管线,管线由一系列功能模块互相连接而成。最近,OpenGL应用编程接口(API)从固定功能的图形管线转换为可编程的图形管线。

如下图绘制正方形的代码,它使用的是老式OpenGL,要为三维图元(在这个代码中,是一个GL_QUADS即矩形)指定各个顶点,但随后每个顶点需要被分别发送到GPU,这是低效的方式。 这种老式编程模式伸缩性不好,如果几何图形变得复杂,程序就会很慢。对于屏幕上的顶点和像素如何变换,它只提供了有限的控制。

后续我们将专注于现代的OpenGL,但是网络上也会有老式OpenGL的例子。

在这里插入图片描述


(2) 现代OpenGL

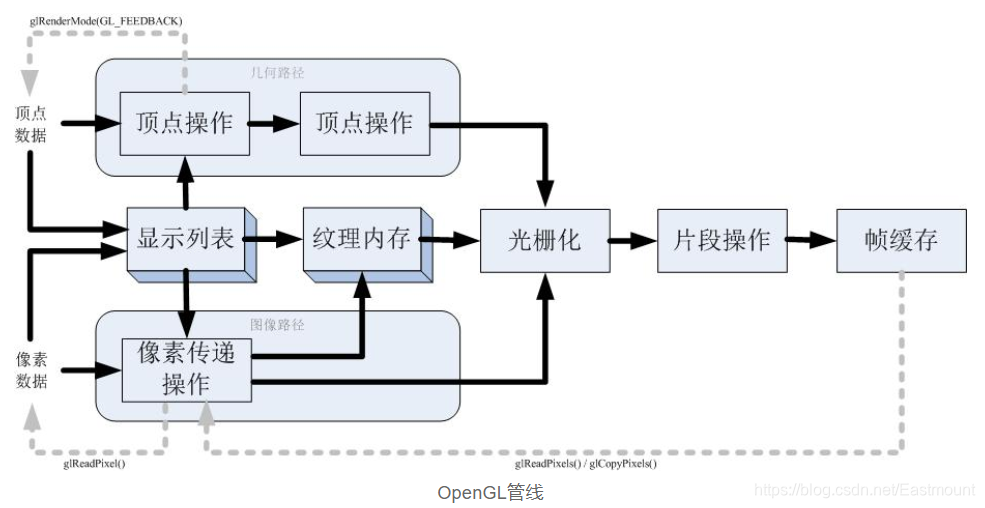

现代OpenGL利用一系列的操作,即通过“三维图形管线”绘制图形,其基本流程如下图所示。

在这里插入图片描述

简化三维图形管线分为6步:

  • 三维几何图形定义(VBO等)。 在第一步,通过定义在三维空间中的三角形的顶点,并指定每个顶点相关联的颜色,我们定义了三维几何图形。
  • 顶点着色器。 接下来,变换这些顶点:第一次变换将这些顶点放在三维空间中,第二次变换将三维坐标投影到二维空间。根据照明等因素,对应顶点的颜色值也在这一步中计算,这在代码中通常称为“顶点着色器”。
  • 光栅化。 将几何图形“光栅化”(从几何物体转换为像素)。
  • 片段着色器。 针对每个像素,执行另一个名为“片段着色器”的代码块。正如顶点着色器作用于三维顶点,片段着色器作用于光栅化后的二维像素。
  • 帧缓冲区操作(深度测试、混合等)。 最后,像素经过一系列帧缓冲区操作,其中,它经过“深度缓冲区检验”(检查一个片段是否遮挡另一个)、“混合”(用透明度混合两个片段)以及其他操作,其当前的颜色与帧缓冲区中该位置已有的颜色结合。
  • 帧缓冲区。 这些变化最终体现在最后的帧缓冲区上,通常显示在屏幕上。

PS:该部分参考Mahesh Venkitachalam大神编写的《Python极客项目编程》,代码可以查看:https://github.com/electronut/pp


3.OpenGL绘制时钟

最后补充“xiaoge2016老师”的一段趣味代码,通过OpenGL绘制时钟,注意它是跳动的。

# -*- coding: utf-8 -*-
from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *
import math
import time

h = 0
m = 0
s = 0

# 绘制图像函数
def Draw():
    PI = 3.1415926
    R = 0.5
    TR = R - 0.05
    glClear(GL_COLOR_BUFFER_BIT)
    glLineWidth(5)
    glBegin(GL_LINE_LOOP)
    for i in range(100):
        glVertex2f(R * math.cos(2 * PI / 100 * i), R * math.sin(2 * PI / 100 * i))
    glEnd()
    glLineWidth(2)
    for i in range(100):
        glBegin(GL_LINES)
        glVertex2f(TR * math.sin(2 * PI / 12 * i), TR * math.cos(2 * PI / 12 * i))
        glVertex2f(R * math.sin(2 * PI / 12 * i), R * math.cos(2 * PI / 12 * i))
        glEnd()
    glLineWidth(1)

    h_Length = 0.2
    m_Length = 0.3
    s_Length = 0.4
    count = 60.0
    s_Angle = s / count
    count *= 60
    m_Angle = (m * 60 + s) / count
    count *= 12
    h_Angle = (h * 60 * 60 + m * 60 + s) / count
    glLineWidth(1)
    glBegin(GL_LINES)
    glVertex2f(0.0, 0.0)
    glVertex2f(s_Length * math.sin(2 * PI * s_Angle), s_Length * math.cos(2 * PI * s_Angle))
    glEnd()
    glLineWidth(5)
    glBegin(GL_LINES)
    glVertex2f(0.0, 0.0)
    glVertex2f(h_Length * math.sin(2 * PI * h_Angle), h_Length * math.cos(2 * PI * h_Angle))
    glEnd()
    glLineWidth(3)
    glBegin(GL_LINES)
    glVertex2f(0.0, 0.0)
    glVertex2f(m_Length * math.sin(2 * PI * m_Angle), m_Length * math.cos(2 * PI * m_Angle))
    glEnd()
    glLineWidth(1)
    glBegin(GL_POLYGON)
    for i in range(100):
        glVertex2f(0.03 * math.cos(2 * PI / 100 * i), 0.03 * math.sin(2 * PI / 100 * i));
    glEnd()
    glFlush()

# 更新时间函数
def Update():
    global h, m, s
    t = time.localtime(time.time())
    h = int(time.strftime('%H', t))
    m = int(time.strftime('%M', t))
    s = int(time.strftime('%S', t))
    glutPostRedisplay()

# 主函数
if __name__ == "__main__":
    glutInit()
    glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA)
    glutInitWindowSize(400, 400)
    glutCreateWindow("My clock")
    glutDisplayFunc(Draw)
    glutIdleFunc(Update)
    glutMainLoop()

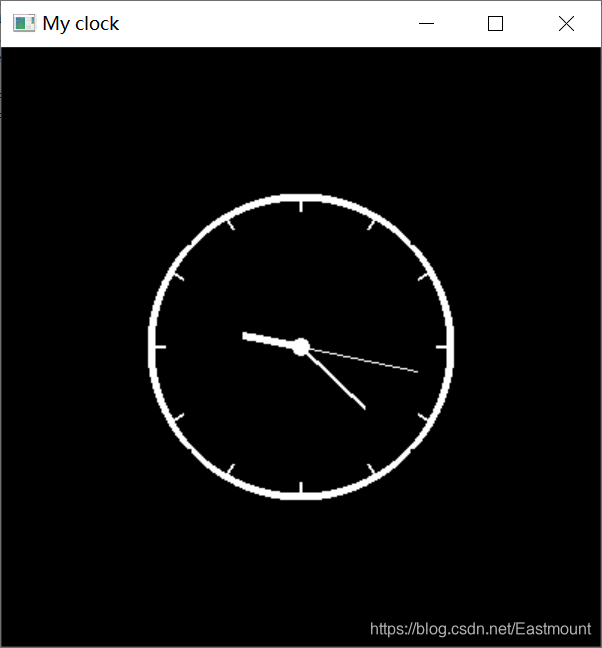

其运行结果如下图所示:

在这里插入图片描述



四.总结

本篇文章主要讲解Python和OpenGL基础知识,包括安装、基础语法、绘制图形等。希望对读者有一定帮助,也希望这些知识点为读者从事Python图像处理相关项目实践或科学研究提供一定基础。

八年,从100万名挤进2万名,再到如今的122名,挺开心的。喜欢的不是那个数字,而是数字背后近三千天得奋斗史,以及分享知识和帮人解惑所带来的快乐,接下来暂停分析网络安全文章,将系统分享一些Python和人工智能的文章,且看且珍惜,继续敲代码喽~同时,在家好好陪陪女神。

武汉加油,湖北加油,中国加油!

在这里插入图片描述
(By:Eastmount 2020-02-12 晚上10点写于贵阳 https://blog.csdn.net/Eastmount )


参考文献:
本文参考下面的书籍及博客,在此感谢这些作者,也非常推荐大家阅读许老师的CSDN博客。

[1] 《OpenGL编程指南(第8版)》 作者:Dave Shreiner Granham Sellers等,王锐 译
[2] 《Python极客项目编程》 作者:Mahesh Venkitachalam,王海鹏 译
[3] 《OpenGL编程精粹》杨柏林 陈根浪 徐静 编著
[4] 写给 python 程序员的 OpenGL 教程 - 许老师(天元浪子)
[5] Python之OpenGL笔记(2):现代OpenGL编程常用的几个通用函数 - 大龙老师
[6] python3+OpenGL环境配置 - GraceSkyer老师
[7] VS2012下基于Glut OpenGL显示一些立体图形示例程序 - yearafteryear老师
[8] Python——OpenGL - 白季飞龙老师
[9] python+opengl显示三维模型小程序 - xiaoge2016
[10] https://github.com/electronut/pp

2018-10-01 22:52:16 jp_zhou256 阅读数 1577

matlab图像分辨率加强

  1. 图像分辨率增强
    图像缩放的缩小并不改变原始图像分辨率的操作叫做图像分辨率的增强(英文也叫resolution intensity)是数字图像处理中的一个小技巧。本博文将展示一个有趣的图像缩放下分辨率加强的例子。本博文将先粘贴出效果图,再给出其matlab代码实现。
  2. 图像分辨率增强效果图图像分辨率加强效果图
  3. matlab代码实现
% 清理屏幕,清理变量,关闭所有窗口
clc; clear; close all
A = imread('rose.jpg');
imshow(A)
m=zeros(5,1);
n=zeros(5,1);
[m(1),n(1),k]=size(A);
for i=2:5
    m(i)=ceil(m(i-1)/2); %向上取整
    n(i)=ceil(n(i-1)/2);
end
B = zeros(m(1),n(1)*5+40,3)+255;
B = uint8(B);
B(:,1:n(1),:) = A;
%源程序错误,直觉告诉我对比B的写法,将C = zeros(m,sum(n(1:5))+40,3)+255;中的m换为m(1)
C = zeros(m(1),sum(n(1:5))+40,3)+255;
C = uint8(C);
C(1:m(1),1:n(1),:)=A;
for i = 2:5
    TempA = A(1:2^(i-1):end,1:2^(i-1):end,:);
    B1 = imresize(TempA,2^(i-1));
    B1(m(1)+1:end,:,:)=[];
    B1(:,n(1)+1:end,:)=[];
    B(:,(n(1)+10)*(i-1)+1:(i-1)*10+n(1)*i,:)=B1;
    C(1:m(i),10*(i-1)+1+sum(n(1:i-1)):10*(i-1)+sum(n(1:i)),:)=TempA;
end
figure,imshow(B)
axis off
figure,imshow(C)
axis off

2018-11-24 13:41:39 Vacillant 阅读数 435

2017200504033 Dong Junyi
Talking about Digital Image Processing
Image processing is a very popular field in recent years, and related research and topics are much more. The recent patrol car race held by the school has also made me pay attention to this interesting field.
1.What is image processing?
Digital image processing, to put it bluntly, is a process of abstracting things. For example, we want to hold a photo contest. It seems difficult to define whether a photo looks good or not. Can we come up with a clear standard? Image processing can help us solve this problem. The image is no longer an image, but a container of information. It could be a lot of points, a matrix, or something else. The smart computer will help us analyze and return a digital message that can be processed, which is exactly what we want. What needs to be said here is that images in a broad sense are not necessarily visually meaningful. In fact, this is a very complicated process, but it can greatly facilitate our research.
2.Image processing application
1.Face recognition
First of all, the closest things to us are the mobile phone and the computer. Laziness promotes social progress. This is the truth. For example, for me personally, after the introduction of the face lock, it seems very complex to type the code in order to unlock my laptop; then, the access control system, fingerprint and iris recognition were very popular in the past, but these two methods are invasive in the process of collecting. By contrast, face recognition is much more convenient. Finally, the monitoring of criminals. all the city are monitored, which is an important means of tracing criminals. But letting the police officers check one by one is undoubtedly a vast project. If the system can automatically identify it, it will be very convenient.
2. Deep learning
“Image processing is a paradise for deep learning applications.” Deep learning can be said to be the most widely used image processing application, but I don’t know much about deep learning, so if you want to know more,please google by yourself.
3.Relevant software
1.LabVIEW+Matlab. LabVIEW’s data collection function is unusually strong, and it has a 60% market share in automation testing, but it doesn’t widely spread in China. It supports most cameras. Coupled with the NI Vision Vision Development Module, it is easy for it to implement many features. It can be easily developed in conjunction with the mathematical calculation tool Matlab, which is extremely powerful. But the disadvantage is that the library functions are not rich. MathWork’s Matlab software can be said to be an artifact of the algorithm, simple. Unparalleled computing power and simulation capabilities seem irreplaceable. Most of the world’s algorithm famous people will publish the corresponding Matlab source code when publishing the results, and then gradually rewrite it into other languages for practical application. Therefore, Matlab is very important in image processing learning.
2.VC++. This is the most widely used industry in the industry, and most camera manufacturers will also give VC development kits. And there are a lot of open source libraries, such as OpenGL, OpenCV, etc., which makes it very powerful. However, the VC series is slow to get started, the programming is complicated, and the bugs that cover full screen will make people feel dizzy.

So to sum up, Matlab is the best choice if you want to say simple image processing, or are still in the introductory stage.

As for the linear filtering, Gaussian fuzzy and other algorithms introduced, I don’t know much about it, I don’t want to swear here. The image processing‘s threshold is very low, but behind it is the ocean. Only by constantly exploring can we find out more.

2013-10-05 23:36:04 zilong_07 阅读数 1547

例子来源于《HTML5 Canvas核心技术-图形、动画与游戏开发》第2章的程序2-16.这个程序里为canvas对象注册onmousemove事件处理函数时,先使用context.putImageData()函数载入鼠标按下之前的图像数据,然后再绘制线条。

我做了这样的改动:每当鼠标移动时,实时绘制鼠标指针的轨迹点到按下鼠标的点之间的每条线段。这样会变得比较有趣:可以画出放射状的图案,哈哈。如下图所示。




代码如下:

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN">
<html>
  <head>
    <meta charset="UTF-8">
    <title>Canvas画图</title>
    <script src="http://ajax.googleapis.com/ajax/libs/jquery/1.8.0/jquery.min.js"></script>
    <script type="text/javascript">
    $(function(){
    drawGrid(context, 'lightgray', 10, 10);
    context.strokeStyle = 'black';
    });
    </script>
    <style type="text/css">
        #canvas{
            margin: 0 auto;
            border: 1px solid #cccccc;
            box-shadow: #666666 0 0 15px;
        }
        #controls{
          font-size: 16px;
          font-weight: bold;
          margin: 10px;
        }
    </style>
  </head>
  <body>
    <div id="controls">
      画笔颜色:
      <select id="strokeStyleSelect">
        <option value="red">red</option>
        <option value="green">green</option>
        <option value="blue">blue</option>
        <option value="orange">orange</option>
      </select>
      坐标线:
      <input type="checkbox" id="guidewireCheckbox" checked/>
      <input type="button" id="eraseAllButton" value="清空全部">
    </div>
    <canvas id="canvas" width="1000px" height="700px"></canvas>
    <p id="expireTime"></p>
    <p id="callee_demo"></p>
</html>
<script type="text/javascript">
var canvas = document.getElementById('canvas');
var context = canvas.getContext('2d');

function drawGrid(context, color, stepx,stepy){
    context.strokeStyle=color;
    context.lineWidth = 0.5;

    for(var i= stepx +0.5;i<context.canvas.width;i+=stepx){
        context.beginPath();
        context.moveTo(i,0);
        context.lineTo(i,context.canvas.height);
        context.stroke();
    }
    for(i= stepy +0.5;i<context.canvas.height;i+=stepy){
        context.beginPath();
        context.moveTo(0,i);
        context.lineTo(context.canvas.width,i);
        context.stroke();
    }
}

// 橡皮筋画图模块
var eraseAllButton = document.getElementById('eraseAllButton'),
    strokeStyleSelect = document.getElementById('strokeStyleSelect'),
    guidewireCheckbox = document.getElementById('guidewireCheckbox'),
    drawingSurfaceImageData,
    mousedown = {},
    rubberbandRect = {},
    dragging = false,
    guidewires = guidewireCheckbox.checked;

function windowToCanvas(x, y){
  var bbox = canvas.getBoundingClientRect();
  return {
    x: x - bbox.left * (canvas.width/bbox.width),
    y: y - bbox.top  * (canvas.width/bbox.width)
  };
}

function saveDrawingSurface(){
  drawingSurfaceImageData = context.getImageData(0, 0, canvas.width, canvas.height);
}

function restoreDrawingSurface(){
  context.putImageData(drawingSurfaceImageData, 0 ,0);
}

// loc 是基于屏幕坐标系下的鼠标指针当前坐标
function updataRubberbandRect(loc){
  rubberbandRect.width  = Math.abs(loc.x - mousedown.x);
  rubberbandRect.height = Math.abs(loc.y - mousedown.y);

  if(loc.x>mousedown.x){
    rubberbandRect.left = mousedown.x;
  }
  else{
    rubberbandRect.left = loc.x;
  }

  if(loc.y>mousedown.y){
    rubberbandRect.top = mousedown.y;
  }
  else{
    rubberbandRect.top = loc.y;
  }
}

function drawRubberbandShape(loc){
  context.beginPath();
  context.lineWidth = 2.0;
  context.moveTo(mousedown.x, mousedown.y);
  context.lineTo(loc.x, loc.y);
  context.stroke();
}

function updateRubberband(loc){
  updataRubberbandRect(loc);
  drawRubberbandShape(loc);
}

function drawHline(y){
  context.beginPath();
  context.moveTo(0, y+0.5);
  context.lineTo(canvas.width, y+0.5);
  context.stroke();
}

function drawVLine(x){
  context.beginPath();
  context.moveTo(x+0.5, 0);
  context.lineTo(x+0.5, canvas.height );
  context.stroke();
}

function drawGuidewires(x,y){
  context.save();
  context.strokeStyle = 'rgba(0,0,230,0.4)';
  context.lineWidth = 1.0;
  drawVLine(x);
  drawHline(y);
  context.restore();
}

canvas.onmousedown = function(e){
  var loc = windowToCanvas(e.clientX, e.clientY);
  e.preventDefault();
  //saveDrawingSurface();
  mousedown.x = loc.x;
  mousedown.y = loc.y;
  dragging = true;
};

canvas.onmousemove = function(e){
  var loc;
  if (dragging) {
    e.preventDefault();
    loc = windowToCanvas(e.clientX, e.clientY);
    //restoreDrawingSurface();
    updateRubberband(loc);
    if (guidewires) {
      drawGuidewires(loc.x, loc.y);
    }
  }
};

canvas.onmouseup = function(e){
  var loc = windowToCanvas(e.clientX, e.clientY);
  //restoreDrawingSurface();
  updateRubberband(loc);
  dragging = false;
};

eraseAllButton.onclick = function(e){
  context.clearRect(0, 0, canvas.width, canvas.height);
  drawGrid(context, 'lightgray', 10, 10);
  saveDrawingSurface();
};

strokeStyleSelect.onchange = function(e){
  context.strokeStyle = strokeStyleSelect.value;
};

guidewireCheckbox.onchange = function(e){
  guidewires = guidewireCheckbox.checked;
};
</script>



没有更多推荐了,返回首页
