    ### 对数变换:
    ```c++
    CImg SrcImg;
    SrcImg.load_tiff("E:/Desktop/picture_process/Lenna/3/Fig0305(a)(DFT_no_log).tif");
    SrcImg.display();
    cimg_forXY(SrcImg, x, y) {
    	SrcImg(x, y) = int(log(double(SrcImg(x, y)) + 1));
    }
    SrcImg.display();
    ```

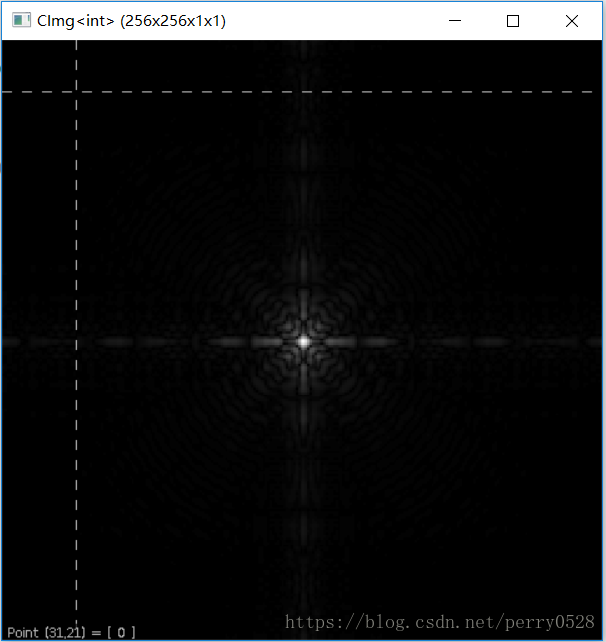

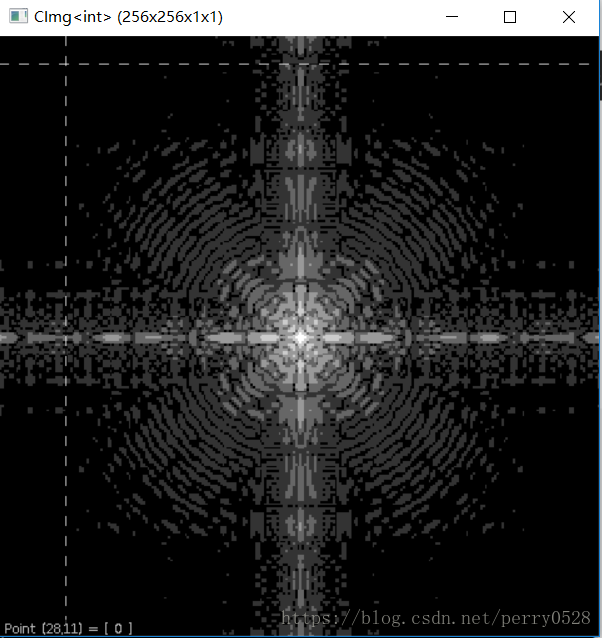

    **运行效果:**
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927161654391?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)

    ![在这里插入图片描述](https://img-blog.csdn.net/20180927161826192?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)


    ### 幂律变换

    ```c++
    CImg SrcImg;
    SrcImg.load_tiff("E:/Desktop/picture_process/Lenna/3/Fig0308(a)(fractured_spine).tif");
    SrcImg.display();
    double t[3] = { 0.6,0.4,0.3 };
    for (int i = 0; i  img = SrcImg;
    	cimg_forXY(img, x, y) {
    		img(x, y) = int(pow(double((img(x, y))), t[i]));
    	}
    	img.display();
    }
    ```

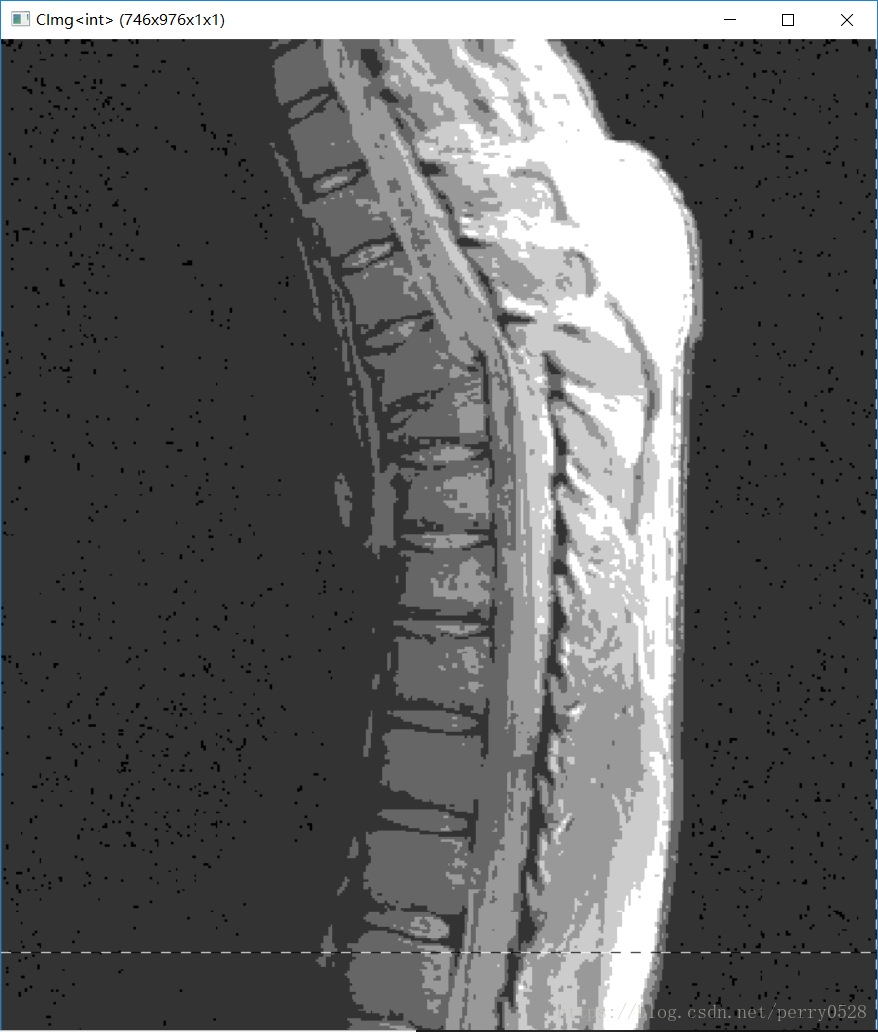

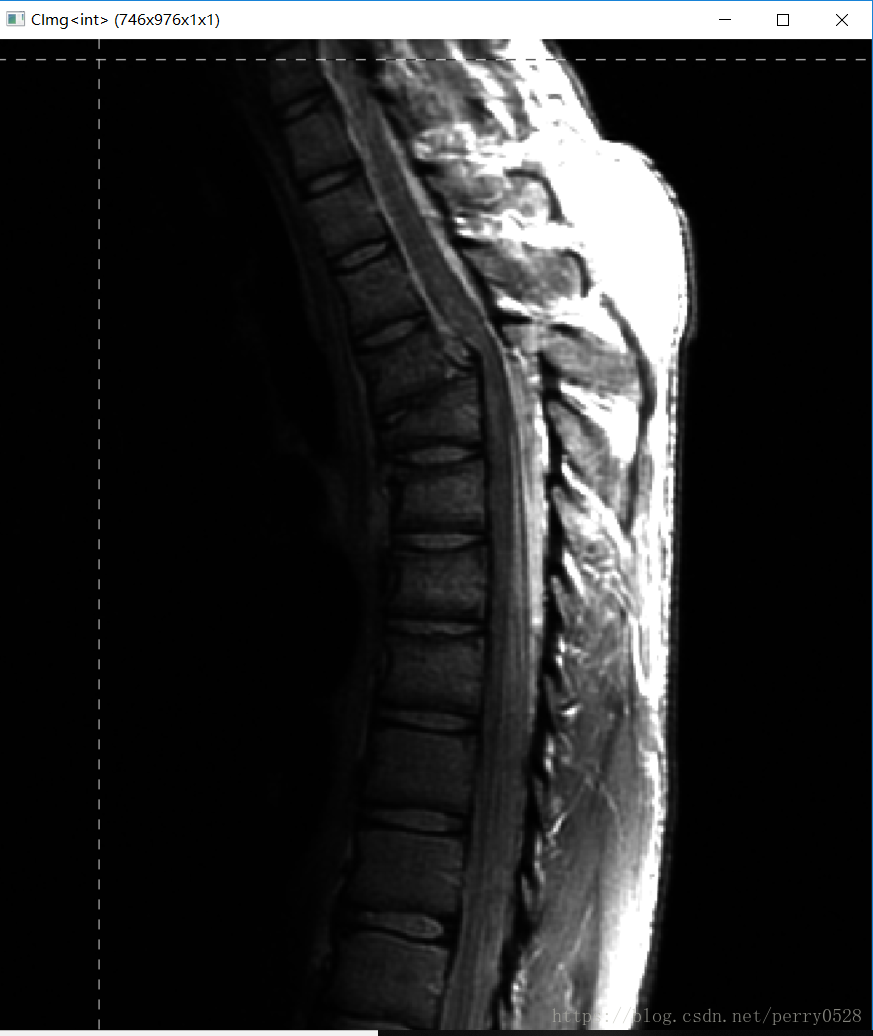

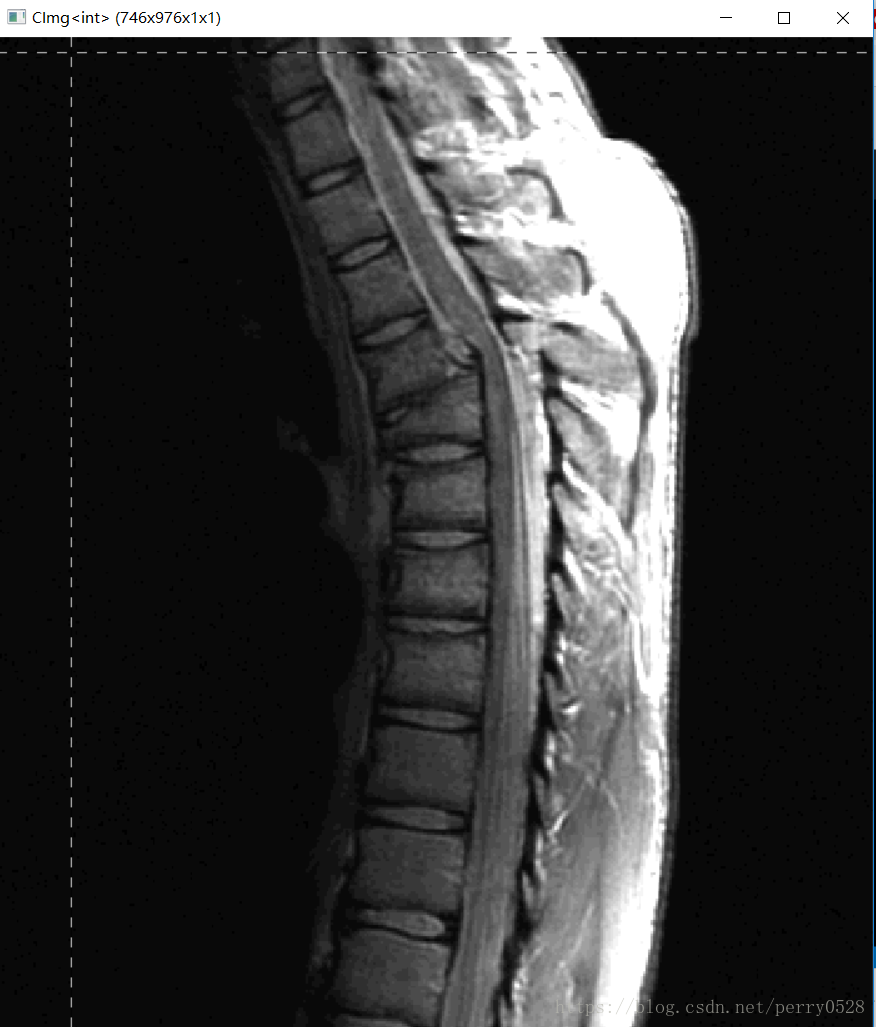

    **运行结果:**
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927162450119?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927163016994?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927163040245?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927163107480?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)

    ### 比特面分层
    ```c++
    CImg img;
    	img.load_tiff("E:/Desktop/picture_process/Lenna/3/Fig0314(a)(100-dollars).tif");
    	img.display("原图");
    	int w = img.height();
    	int h = img.width();
    	CImg p1(h,w,1,1), p2(h, w, 1, 1), p3(h, w, 1, 1), p4(h, w, 1, 1), p5(h, w, 1, 1), p6(h, w, 1, 1), p7(h, w, 1, 1), p8(h, w, 1, 1);
    	cimg_forXY(img, x, y) {
    		int num = img(x, y);
    		int *bit = binary(num);
    		p1(x, y) = fx(bit[0]); p2(x, y) = fx(bit[1]); p3(x, y) = fx(bit[2]); p4(x, y) = fx(bit[3]);
    		p5(x, y) = fx(bit[4]); p6(x, y) = fx(bit[5]); p7(x, y) = fx(bit[6]); p8(x, y) = fx(bit[7]);
    	}
    	p8.display("第八层比特图");
    	p7.display("第七层比特图");
    	p6.display("第六层比特图");
    	p5.display("第五层比特图");
    	p4.display("第四层比特图");
    	p3.display("第三层比特图");
    	p2.display("第二层比特图");
    	p1.display("第一层比特图");
    }
    //用于对图片进行黑白的赋值
    int fx(int n) {
    	if (n == 1)
    		return 255;
    	else
    		return 0;
    }
    //用于进行二进制转化的函数
    int* binary(int num) {
    	int *bit;
    	bit = new int[8];
    	for (int i = 0; i  hist = img.histogram(256, 0, 255); //histogram的第一个参数是共有256个灰度级,第二个参数是灰度的最小值,第三个是灰度最大值
    	hist.display_graph();
    ```
    ```c++
    	CImg img;
    	img.load_tiff("E:/Desktop/picture_process/Lenna/3/Fig0316(4)(bottom_left).tif");
    	CImg pic = img;
    	img.display("处理前图片");
    	int size = img.size();
    	CImg hist = img.histogram(256, 0, 255); //histogram的第一个参数是共有256个灰度级,第二个参数是灰度的最小值,第三个是灰度最大值
    	hist.display_graph("处理前直方图");
    	double sum = 0.0;
    	map index;
    	for (int i = 0; i (i, Sum));
    	}
    	//map::iterator iter = index.begin();
    	//map::iterator end = index.end();
    	/*for (; iter != end; iter++) {
    		cout firstsecond  hist1 = pic.histogram(256, 0, 255);

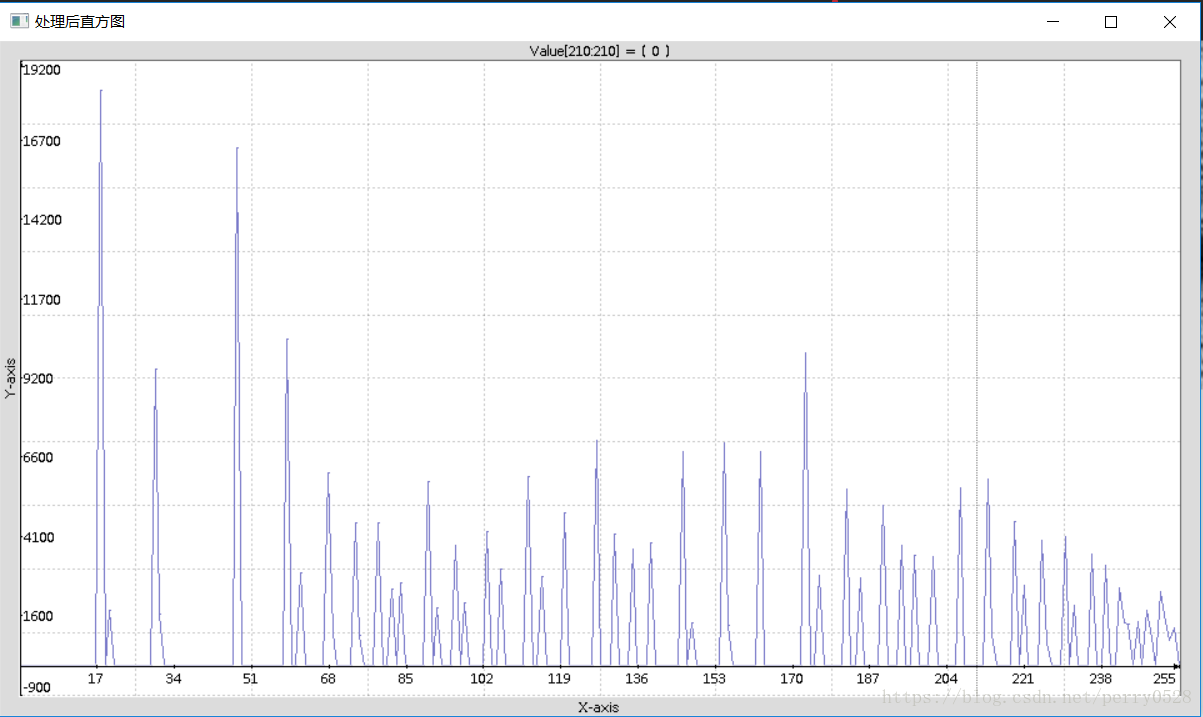

    	hist1.display_graph("处理后直方图");
    ```

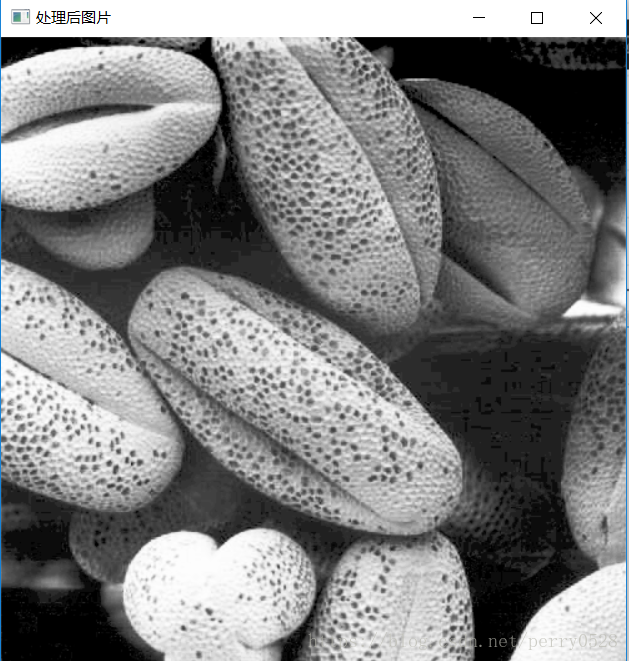

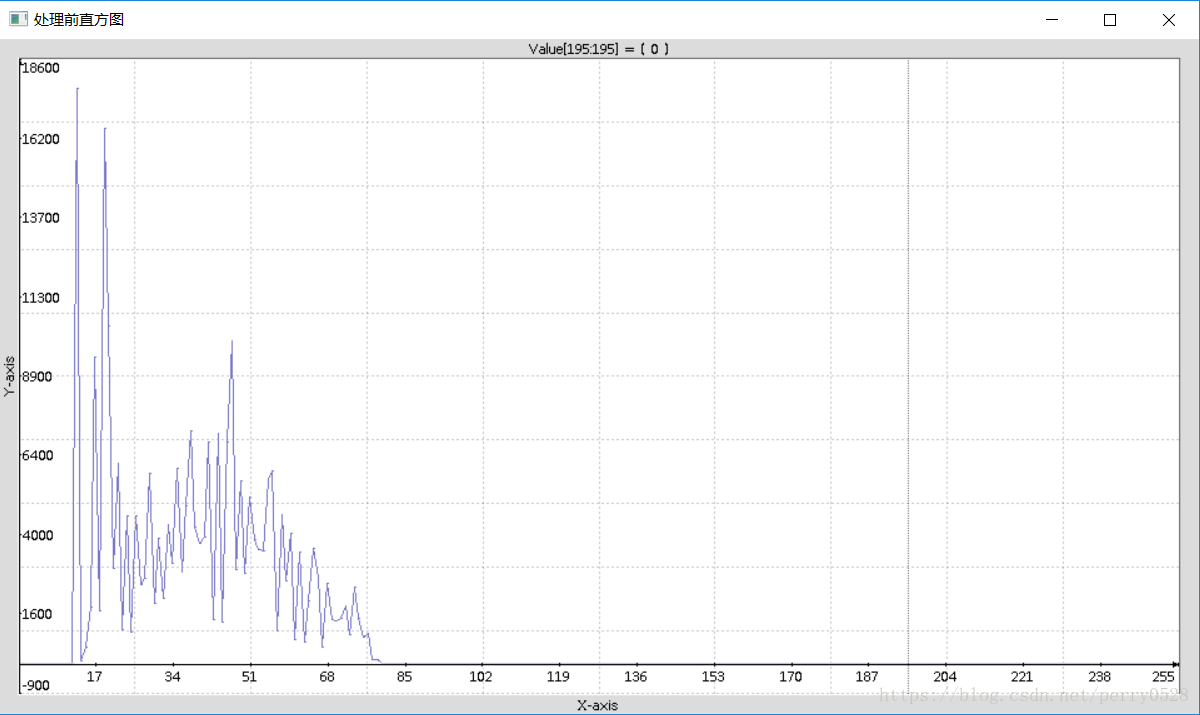

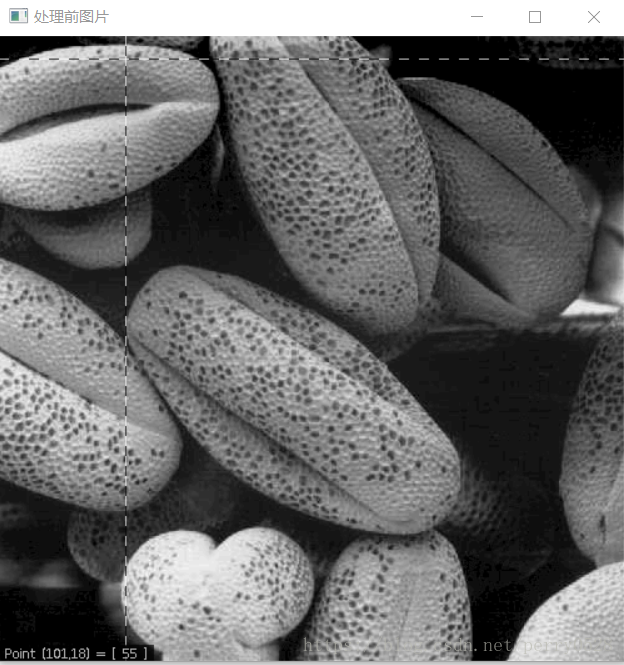

    **运行结果:**
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927211300652?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927211323238?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
    ![在这里插入图片描述](https://img-blog.csdn.net/20180927211345174?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)

    ![在这里插入图片描述](https://img-blog.csdn.net/20180927211414866?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3BlcnJ5MDUyOA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
