  • 几个经典的数字电路设计

    千次阅读 热门讨论 2019-03-20 23:39:45
    一、四人抢答器电路设计 ...二、数字电子钟电路设计 三、555与计数器构成分频器 四、一位二进制全减器 五、序列信号发生器电路 六、红绿灯控制 七、九路抢答器 ...

    一、四人抢答器电路设计



    二、数字电子钟电路设计



    三、555与计数器构成分频器



    四、一位二进制全减器



    五、序列信号发生器电路



    六、红绿灯控制



    七、九路抢答器

    展开全文
  • 数字电路基础知识(一)

    万次阅读 多人点赞 2019-04-19 19:17:56
    PS:为了面试准备的,总结的比较粗糙。 真值表/卡诺图 1.建立时间和保持时间 Setup time, Tsu 建立时间 在时钟沿到来之前数据稳定不变的时间,如果建立的时间不满足,那么数据将不能在这个时钟上升沿被稳定的...

    PS:为了面试准备的,总结的比较粗糙。

    真值表/卡诺图

    1.建立时间和保持时间

    Setup time, Tsu 建立时间  在时钟沿到来之前数据稳定不变的时间,如果建立的时间不满足,那么数据将不能在这个时钟上升沿被稳定的打入触发器

    Hold time,  Th  保持时间  时钟沿到来之后数据稳定不变的时间,如果保持时间不满足,那么数据同样也不能被稳定的打入触发器

    Clock-to-Output DelayTco 数据输出延迟,输出响应时间 当时钟有效沿变化后,数据从输入端到输出端的最小时间间隔。

    触发器输出的响应时间,也就是触发器的输出在clk时钟上升沿到来之后多长的时间内发生变化,也即触发器的输出延时。





    数据到达时间Tda:



    数据建立时间Tsu:

    建立时间裕量(Setup Slack):



    保持时间裕量(hold slack):



    上述时序关系也解释了为什么时钟频率过快或者数据延时太大,都会导致错误的时序。(与STA静态时序分析有关)



    2.施密特触发器

    当输入电压高于正向阈值电压,输出为高;当输入电压低于负向阈值电压,输出为低;当输入在正负向阈值电压之间,输出不改变。

    这种双阈值动作被称为迟滞现象,表明施密特触发器有记忆性

    施密特触发器有两个稳定状态,可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。例如将三角波、正弦波等变成矩形波。



    3.格雷码

    任意两个相邻的码字只有一位二进制数不同。



    可以使装置做数字步进时只改动最少的位元数以降低误码率。



    4.锁存器(latch)和触发器(flip-flop)

    都是时序逻辑(输出不但与当前输入有关还和上一次的输出有关)

    Latch是电平触发,输出同所有输入信号有关,输入信号变化,latch就变化;

    Flip-flop受时钟控制,只有在时钟触发时才采样当前输入,产生输出。

    区别:latch没有时钟端,无法做到同步,输出容易产生毛刺;如果用门电路来搭建,latch消耗的门资源比ff要少。



    触发器的电路图由逻辑门组合而成,其结构均由R-S锁存器派生而来。

    在R-S锁存器的前面加一个由两个与门和一个非门构成的附加电路,则构成D触发器。





    为什么需要触发器:触发器能保存数据,保存电路状态;触发器是在时钟边沿触发,用时钟同步是让整个电路能同步整齐划一的工作;乘法器的计算部分是组合逻辑,不需要触发器,计算后的结果可以用触发器保存起来。



    5.阻塞赋值(=)和非阻塞赋值(<=)

    在同一个always块中,阻塞赋值先计算RHS表达式,不允许其他verilog语句干扰,然后赋值给LHS,才允许其他赋值语句执行。(其后的赋值语句是在前一句赋值语句结束后再开始赋值的)

    非阻塞赋值开始时计算RHS的表达式,同时就更新LHS,赋值结束时停止更新。(也可以理解为一直在计算RHS,最后时刻更新LHS)这个过程中,其他verilog语句都能同时操作。



    注意:

    1.非阻塞赋值只能对寄存器变量赋值(reg),只能在initial和always块中。

    2.时序电路/锁存器 建模——非阻塞赋值

    用always块建立组合逻辑电路——阻塞赋值

    在同一个always块建立时序和组合逻辑电路——非阻塞赋值

    3.在一个always块中不要既用阻塞由用非阻塞;不要在一个以上always块中对同一个变量赋值



    6.同步电路与异步电路

    这里指的是时序电路。

    组合逻辑电路:任意时刻的输出仅仅取决于该时刻的输入,与电路原来的状态无关。

    时序逻辑电路:任意时刻的输出不仅取决于当时的输入,还取决于电路原来的状态。(具有记忆功能



    根据各级触发器时钟端的连接方式可以将时序电路分为同步/异步。

    同步时序电路所有操作都是在同一时钟严格的控制下步调一致地完成的。

    异步时序电路,不存在单一的主控时钟,主要是用于产生地址译码器、FIFO和异步RAM的读写控制信号脉冲。



    关于延时:

    异步电路的延时:buffer或者两级非门

    同步电路的延时:大的延时:计数器;小的延时:D触发器打节拍





    7.跨时钟域数据交换

    进行同步处理。

    单bit数据:打两拍(两级并不能完全消除亚稳态危害,但是大大减少其发生概率)

    多bit数据:异步FIFO(或双口RAM)(以某个时钟读,在以某个时钟写,空/满标志是关键)

    多位数据也可以采用保持寄存器加握手信号的方法(多数据,控制信号,地址信号)



    8.关于亚稳态

    原因:在FPGA系统中,如果数据传输中不满足触发器的Tsu和Th,或者复位过程中复位信号的释放相对于有效时钟沿的恢复时间(recovery time)不满足,就可能产生亚稳态,此时触发器输出端Q在有效时钟沿之后比较长的一段时间处于不确定的状态,在这段时间里Q端在0和1之间处于振荡状态,而不是等于数据输入端D的值。这段时间称为决断时间(resolution time)。经过resolution time之后Q端将稳定到0或1上,但是稳定到0或者1,是随机的,与输入没有必然的关系。

    只要系统中有异步元件,亚稳态就无法避免

    1.数据传输:数据在目的寄存器Tsu-Th时间窗口发生变化



    2.异步复位:异步复位信号的撤销时间在Trecovery(恢复时间)和Tremoval(移除时间)之内






    3.同步复位:输入端Din为高电平,而且复位信号的撤销时间在clk的Tsu和Th内时候





    常用FPGA器件的Tsu+Th约等于1ns,复位移除和恢复时间相加约等于1ns。

     亚稳态发生概率 = (建立时间 + 保持时间)/ 采集时钟周期

    ——>

    1 降低系统工作时钟,增大系统周期,亚稳态概率就会减小;

    2 采用工艺更好的FPGA,也就是TsuTh时间较小的FPGA器件;



    解决方法:

    1.降低系统时钟频率

    2.用反应更快的FF(Tsu和Th时间较小)

    3.对异步信号进行同步处理:

    多级D触发器级联:大部分资料都说的是第一级寄存器产生亚稳态后,第二级寄存器稳定输出概率为90%,第三极寄存器稳定输出的概率为99%(一般就搞个两级);

    采用FIFO对跨时钟域数据通信进行缓冲;

    4.对复位电路采用异步复位、同步释放方式处理。

    最终用sys_rst_n做系统的复位信号

    5.改善时钟质量,用边沿变化快速的时钟信号



    9.静态功耗与动态功耗

    静态:晶体管状态稳定不变时的功耗(漏电流导致)

    动态:晶体管开关状态变化(电路翻转)产生的功耗(大头 70%~90%)



    10.同步复位和异步复位



    也可能综合出:

    优点:保证信号同步;综合为更小的触发器;复位时时钟可以过滤毛刺





    使用同步复位可能使综合工具无法分辨分辨复位信号和其他控制信号,导致进行复位的控制逻辑远离触发器:



    不好的:









    优点:复位路径上没有延时;综合工具能自动推断出异步复位而不必加入任何综合指令





    异步复位的同步释放:





    11.补码

    在计算机系统中,数值一律用补码来表示和存储。原因在于,使用补码,可以将符号位和数值域统一处理;同时,加法和减法也可以统一处理。此外,补码与原码相互转换,其运算过程是相同的,不需要额外的硬件电路。



    12.低功耗设计(系统问题)

    设计层次越高,功耗改善的程度越大:

    工艺级

    版图和晶体管级

    PTL级和逻辑级

    系统级





    RTL级:

    时钟是大头:门控时钟:无计算任务的部分时钟停下

    预计算技术:在一定的输入条件下,使所有或部分输入寄存器的负载无效,从而降低功耗

    逻辑优化:减少信号的翻转

    组合逻辑优化:提取重复出现表达式、表达式替换、选择性消除节点

    路径平衡:几个输入通过不同的路径到达同一个门,要想办法使各个路径差不多长



    系统级:

    软硬件划分

    指令级优化

    电源管理

    cache低功耗设计

    总线低功耗设计

    总线信号编码,减少翻转 例如格雷码

    算法的优化,包括流水线设计,并行设计



    13.状态机

    以几何图形的方式描述时序逻辑的状态转移。

    分类:

    Moore:输出(下一状态)只与当前状态有关

    Mealy:输出不仅与当前状态有关,还与当前输入有关



    状态编码:

    二进制编码、 格雷码 (Gray) 、独热码 (one-hot) 、自定义编码。

    在小设计中可以考虑使用 Gray 码或 one-hot。大设计中,不担心逻辑资源不够的话,可以考虑使用one-hot 编码以提高速度。至于顺序二进制编码,一般不予考虑。但是要达到最佳性能,需要使用更高级的编码算法,针对给定的状态机进行分析。



    描述方法:

    两段式:两个always模块,其中一个always模块采用同步时序的方式描述状态转移,而另一个模块采用组合逻辑的方式判断状态转移条件、描述状态转移规律

    三段式:

    三个 always 模块,一个 always 模块采用同步时序的方式描述状态转移,一个采用组合逻辑的方式判断状态转移条件、描述状态转换规律,第三个 always模块使用同步时序电路描述每个状态的输出





    电梯:

    当前状态current status——事件event——转移状态next status



    自动售货机







    14.FPGA内部的资源

    IOB:可编程输入输出单元,芯片与外界电路接口,完成不同电气特性下对输入输出信号的驱动与匹配要求

    CLB:可编程逻辑快,多个Slice和附加逻辑构成(Xilinx),可以实现组合逻辑、时序逻辑、配置成分布式RAM(LUT配置成)

    BRAM:块RAM,灵活,可以配置成单端口RAM,双端口RAM,FIFO,CAM(内容地址存储器)等,可以根据需要改变位宽和长度

    DCM:数字时钟管理模块,

    专用硬核:CPU,乘法器,DSP等



    【 存储资源:Block RAM(一些固定大小的存储块,要用就用一整块,不占用逻辑资源,速度快);分布式RAM(灵活)】

    【 可以实现RAM/ROM/CAM 的资源:block ram,flip-flop,LUT 】



    15.FPGA开发流程

    个人习惯:分析系统划分模块——个子模块HDL实现——各子模块前仿真——组成系统功能仿真——逻辑综合——布局布线——静态时序分析——后仿真——上板测试



    尽量在底层模块做逻辑,在高层尽量做例化,顶层模块只做例化

    前仿真:纯粹的功能仿真,验证电路的功能是否符合设计要求,不考虑电路门延迟与线延迟。

    后仿真:综合后的功能仿真和布局布线后的时序仿真。是指电路已经映射到特定的工艺环境下,综合考虑电路的路径延迟与门延迟的影响,验证电路是否在一定时序条件下满足设计构想的过程,是否存在时序违规。(必做)



    16.FPGA——乘法器的设计

    常见的有移位相加法,加法树法,查表法,混合法……

    1.移位相加

    begin

    dout=0;

    for(i=0;i<WIGTH;i=i+1)

    dout=dout+((din_a_buf[i]==1)?(din_b_buf<<i):0);//移位相加逻辑

    end

    2.加法树

    上面的设计中,会产生大量组合逻辑,这就带来了大量的延迟从而使乘法器的速率受到限制,为了提高速度,可以采用流水线的方法,将组合逻辑分割成一个一个小的组合逻辑,中间加上触发器用来锁存数据,这样就可以大大提高频率,引入触发器仅仅是带来了延迟而已

    begin//流水线实现

    din_a_buf<=din_a;

    din_b_buf<=din_b;

    buf0<=din_b_buf[0]?din_a_buf:0;

    buf1<=din_b_buf[1]?din_a_buf<<1:0;

    buf2<=din_b_buf[2]?din_a_buf<<2:0;

    buf3<=din_b_buf[3]?din_a_buf<<3:0;

    buf4<=din_b_buf[4]?din_a_buf<<4:0;

    buf5<=din_b_buf[5]?din_a_buf<<5:0;

    buf6<=din_b_buf[6]?din_a_buf<<6:0;

    buf7<=din_b_buf[7]?din_a_buf<<7:0;



    buf01<=buf0+buf1;

    buf23<=buf2+buf3;

    buf45<=buf4+buf5;

    buf67<=buf6+buf7;



    buf02<=buf01+buf23;

    buf46<=buf45+buf67;



    dout<=buf02+buf46;

    end

    3.查找表

    查表法,就是建一个表,里面存放了所有的乘法结果,乘数和被乘数用来作为地址去查找里面的乘积,此种方法可以大大提高乘法的速率,但是当乘法位数很大时会要求产生很大的表格,所以此种方法适合位数较小的乘法,特别适合有一个乘数为固定的乘法,如滤波器中的乘法就可以采用此种方法设计



    【查找表本质上是一个RAM,例如4输入的LUT可以看成有4位地址线的16x1的RAM,使用时输入地址-查表-输出】



    17.FPGA——除法器的设计



    对于2:长除法: 比较 相减 移位(状态机实现)

    16位 / 8位https://blog.csdn.net/stanary/article/details/77426697

    首先被减数16位在前边拼接7位0,拼接后不会改变被除数的大小,而且方便向下操作。拼接后将此23位数称为mid。之后取mid的高8位与除数作比较,若大于除数,则减去除数,结果低位拼接一。若小于除数,则验证最高位是不是0,若是则左移一位,结果拼接0.若不是则用高九位减去除数,结果拼接两个0.然后将差和后15位以及末尾一个0拼接,实现结果循环向前。在计算的同时用计数器计数来确定运行到的位数。在进行以上操作,最终得到结果。



    8位 / 8位http://blog.chinaaet.com/justlxy/p/5100052068

    将被除数,扩展成16位的数据,低8位为被除数的值,高八位的值全为0。有开始信号,对16位数据data赋值,然后开始运算。比较data的高八位和除数的值,如果大于0,说明被除数大,将此时商置1,赋值给data的最低位,然后将被除数高八位减去除数。然后将data向左移位一位,继续比较。最终计算8次后。Data的高8位数据就为所求的余数,低八位就为所求的商。



    或者把除法转换成了查表、乘法和移位:



    18.奇数分频



    19.静态时序分析

    STA,Static Timing Analysis

    静态时序分析(STA)告诉我们电路的实际表现如何,而提供约束(SDC文件,对时序的一些要求)来告诉分析工具我们希望电路的表现应该是怎样。



    20.竞争与冒险

    某一输入变量经过不同的传播路径,到达电路某个汇合点的时间有先有后,这种现象叫竞争;

    由于竞争使输出发生瞬时错误的现象叫冒险。

    判断方法:代数法(布尔表达式中有相反的信号);卡诺图(有两个相切的卡诺圈,并且相切处没有被其他的卡诺圈包围);实验法:示波器观察

    解决方法:加滤波电路,消除毛刺;加选通信号,避开毛刺;增加冗余项,消除逻辑冒险



    展开全文
  • [图解实用电子技术丛书-数字电路设计].汤山俊夫.扫描版.pdf
  • 数字电路设计之加法器的实现

    千次阅读 2014-10-28 21:05:30
    今天在看博客的时候看到有一种新颖的加法器写法,这和之前的超强进位

             今天在看博客的时候看到有一种新颖的加法器写法,这和之前的超前进位加法器,二进制加法器不同,这个加法器应用了循环。我觉得应该会综合出来一个很差的东西,然后我试了一下:

    代码:

    module adder(
    	x,y,cin,sum,cout
        );
    	parameter   N = 32;
    	input wire        cin;
    	input wire [N-1:0]x,y;
    	output reg [N-1:0]sum;
    	output reg        cout;

    	reg        [N:0]  temp;

    	integer i;
    	always@(*) begin
    		temp[0] = cin;
    		for(i = 0;i < N;i = i + 1) begin
    			temp[i+1] = (x[i]&y[i])||(x[i]&temp[i])||(y[i]&temp[i]);
    			sum[i]    = x[i]^y[i]^temp[i];
    		end
    		cout = temp[N];
    	end

    endmodule



    从上面代码看来,关键路径应该很长,然后综合了一下:

    一个加法器,不能点开看里面的逻辑,这就是Xilinx的加法器,这个效果和a+b是一样的。这说明以后还是用自己写的加法器吧!可能会比Xilinx的加法更快!


    展开全文
  • 第一章 数字电路基础 1.1 数字电路概述 1.1.1 数字电路概述 数字电路: 用数字信号进行算术运算和逻辑运算的电路,称为数字电路或者数字系统。数字电路具有逻辑运算和逻辑处理功能,又称数字逻辑电路。 数字信号:...

    第一章 数字电路基础

    1.1 数字电路概述

    1.1.1 数字电路概述

    数字电路: 用数字信号进行算术运算和逻辑运算的电路,称为数字电路或者数字系统。数字电路具有逻辑运算和逻辑处理功能,又称数字逻辑电路。
    数字信号:时间和幅值的变化是离散的信号。即时间上离散,幅值上整数变化(低电平表示逻辑0,高电平表示逻辑1)。

    1.1.2 数字电路的发展与分类

    电子管——半导体分离元件——小规模集成电路(SSI)——中规模集成电路(MSI)——大规模集成电路(SSI)——超大规模集成电路(VLSI)

    1.1.3 集成电路的材料和工艺

    材料:主要以硅材料为主,也使用化合物半导体材料,如砷化镓等。
    工艺

    1. TTL:晶体管晶体管逻辑
    2. CMOS:互补金属氧化物半导体

    注意:TTL数字逻辑器件问世比较早。随着高速、低功耗CMOS工艺的发展,TTL的主导地位有被CMOS器件取代的趋势

    1.1.4 数字电路的分析方法与测试技术

    1. 数字电路的分析方法
      基本分析方法:
      功能表、真值表、逻辑表达式、波形图等。
      仿真软件: EWB,Quartus II

    2.数字电路的测试方法
    数字万用表、示波器、逻辑分析仪

    问题:
    1. 为什么数字电路又称为开关电路?
    2. 常用哪些仪器进行数字电路的测试?

    1.2 数字系统简介

    进制转换:

    三位二进制数表示一位八进制数;
    四位二进制数表示一位十六进制数

    十进制转化为二进制:整数部分——除二取整;小数部分——乘二取整
    十进制转换成十六(八)进制:
    方法一:
    整数部分——除16(8)取余
    小数部分——乘16(8)取整
    方法二:
    先转成二进制,借助二进制与十六(八)进制的关系。

    BCD编码

    用若干位二进制数码按照一定规律排列起来表示给定信息的过程称为编码。
    二进制表示十进制(BCD——Binary coded Decimal)
    BCD码:用四位二进制表示一位十进制数。

    • 8421 BCD码
      8a3+4a2+2a1+1a0
    • 5421 BCD码
      5a3+4a2+2a1+1a0
    • 余3码(8421BCD+0011)

    在这里插入图片描述

    循环码(格雷码)

    循环码是一种可靠性编码。
    构成特点:对称轴两边最高位对称取反,其余低位对称相等
    循环码的特点:相邻两个码组之间只有一位不同。相邻两个码又称为单位距离码。

    奇/偶编码(*)

    奇/偶编码结构:
    信息位 | 测试位(或者 测试位 | 信息位)
    奇编码:信息位与测试位中,1的个数之和为奇数。
    偶编码:信息位与测试位中,1的个数之和为偶数。

    奇/偶编码的可靠性:
    未加奇/偶测试位前,码组中某一位出错的概率位1/2.
    例如:8421BCD码1001变成1000或0001,不会发现错误。
    加奇/偶测试位后,码组中某一位出错时,奇/偶会改变,这样就能发现错误。
    例如:奇8421BCD码10011变成10001或00011,能发现错误。
    只有当两位同时出错时,原来的奇/偶性不变,这样就不能发现出错。
    例如:奇8421码01011变成10011或01000,不能发现错误。

    带符号数的编码

    数字系统如何表示正负数?
    通常以最高一位作为符号位,0表示正数,1表示负数,其余位为数值位。

    原码

    二进制数的原码表示方法是:符号位+数值位
    e.g: 真值分别为+36和-36,若用8位字长的原码来表示,则可写为:
    [36]原=00100100 [-36]原=10100100

    反码

    正数的反码:与原码相同,符号位+数值位
    负数的反码:符号位为“1”+原码的数值按位取反
    e.g: 真值分别为+36和-36,若用8位字长的反码来表示,则可写为:
    [36]原=00100100       [36]反=00100100
    [-36]原=10100100      [36]反=11011011

    补码

    正数和0的补码:与原码相同,符号位+数值位
    负数的反码:负数的反码+1
    e.g: 真值分别为+36和-36,若用8位字长的补码来表示,则可写为:
    [36]原=00100100       [36]补=00100100
    [-36]原=10100100       [36]反=11011011       [-78]补=11011100

    注意:
    (1) n位字长的二进制原码、反码、补码所表示的十进制数值范围是:
    原码:-(2n-1-1) — +(2n-1 -1)
    反码:-(2n-1-1) — +(2n-1 -1)
    补码:-2n-1 — +(2n-1 -1)(不含-0)

    第二章 逻辑代数基础

    2.1 逻辑代数的三种基本运算

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    2.2 逻辑代数的公式和规则

    2.2.1 逻辑代数公式

    在这里插入图片描述

    证明加对乘的分配律:A+BC=(A+B)(A+C)
    证明:
    	右边![在这里插入图片描述](https://img-blog.csdnimg.cn/20200924085359414.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzM3OTU1NzA0,size_16,color_FFFFFF,t_70#pic_center)
    	= AA+AC+BA+BC
    		= A*1+AB+AC+BC
    		= A(1+B+C)+BC
    		= A+BC
    		= 左边
    		得证!


    在这里插入图片描述

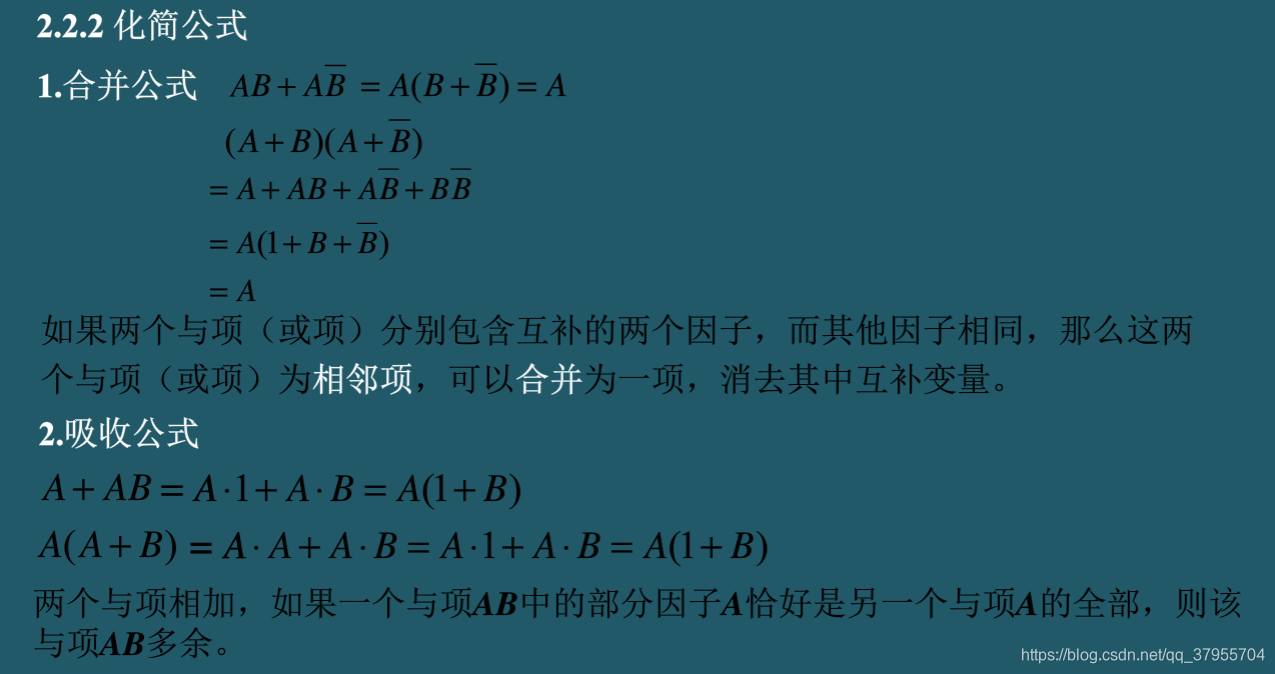

    2.2.2 化简公式

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    证:AB+A‘C+BC=AB+A‘C
    	证明:左边 = AB+A'C+(A+A')BC
    			=AB+A'C+ABC+A'BC
    			=AB(1+C)+A'C(1+B)
    			=AB+A'C
    			=右边
    		得证!

    证:AB+A'C+BCD=AB+A'C
    	证明:左边 = AB+A'C+(A+A')BCD
    			= AB+ A'C+ABCD+A'BCD
    			= AB(1+CD)+A'C(1+BD)
    			= AB+A'C
    			= 右边
    		得证!

    证:(A+B)(A'+C)(B+C) = (A+B)(A'+C)
    	证明:等式两边同时取非,可得
    		[(A+B)(A'+C)(B+C)]' = [(A+B)(A'+C)]'
    		(A+B)'+(A'+C)'+(B+C)' = (A+B)'+(A'+C)'
    		A'B'+AC'+B'C' = A'B'+AC'
    	得证:AB+A'C+BC = AB+A'C    (1)
    	又因为 (1)左边 = AB+A'C+(A+A')BC
    				= AB+A'C+ABC+A'BC
    				= AB(1+C)+A'C(1+B)
    				= AB+A'C
    	得证!


    2.2.3 三个重要规则

    在这里插入图片描述
    在这里插入图片描述

    若F=(A+B')[C+(D'+E)']',则试着写出其反函数?
    解:F'=(A'B)+[C'(DE')']'


    在这里插入图片描述

    2.3 复合逻辑运算和复合门

    2.3.1 常用符合逻辑运算和复合门

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    2.3.2 逻辑门的等效符号

    在这里插入图片描述

    2.3.3 集电极开路门和三态逻辑门

    在这里插入图片描述

    2.4 逻辑函数表达式的常用形式

    2.4.1 常用形式

    在这里插入图片描述
    在这里插入图片描述

    2.4.2 逻辑函数的两种标准形式

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    2.5 逻辑函数的化简方法

    2.5.1 代数法化简

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    2.5.2 卡诺图化简

    1.卡诺图的构成

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    2.逻辑函数的卡诺图表示法

    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述

    3.卡诺图的合并规律

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    4.卡诺图法化简逻辑函数

    (1) 将函数化简为最简与或式

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    (2) 将函数化简为最简或与式

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    2.5.3 无关项逻辑函数及其化简

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    展开全文
  • 数字电路与逻辑设计 答案(第三版)

    千次阅读 2019-04-13 16:49:56
    百度网盘: https://pan.baidu.com/s/1_bFaTNbx2B_83AQuYwYNJQ(蔡良伟) https://pan.baidu.com/s/1RL2-zEX3Jkd0-zm1jVaPWQ(王毓银)
  • 适合于数字电路设计,关于数字电路和模拟电路设计的典型电路的设计方法
  • 数字电路课程设计 密码锁

    千次阅读 2018-06-21 08:58:04
    设计要求1、设计一个密码锁的控制电路,当输入正确代码时,输出开锁信号以推动执行机构工作,用红灯亮、绿灯熄灭表示关锁,用绿灯亮、红灯熄灭表示开锁;2、在锁的控制电路中储存一个可以修改的4位代码,当开锁按钮...
  • 1、三极管作开关时工作在什么区域() A.饱和、放大 B.击穿、截止 C.放大、击穿 D.... 解析:一共有放大区,饱和区 ,截止区三个区 工作在开关状态时是截止和饱和(饱和区-开关接通,截止区-开关断开) ...
  • 数字电路设计实战

    2019-09-23 00:19:09
    设计要求 二.Verilog 代码 三.功能仿真 四.逻辑综合 五.形式验证 六.静态时序分析 七.版图综合 八.版图后仿真 九.添加PAD 欢迎使用Markdown编辑器 你好! 这是你第一次使用 Markdown编辑器 所展示的欢迎页...
  • 深入浅出FPGA-4-数字电路设计基础

    万次阅读 多人点赞 2012-08-03 13:56:44
    做FPGA研发,知道一点数字电路设计的基础知识是必要的,不然的话会逐渐变成一个会HDL语言的软件工程师,这是我们都不想发生的事情,尤其是对我这样的从软件行业转行过来的人。随着综合工具及自动布局布线工具的快速...
  • 数字时钟仿真电路设计

    万次阅读 多人点赞 2018-12-28 10:06:59
    课题设计要求 时间以24小时为一个周期 显示时、分、秒 具有校时功能,可以分别对时分秒进行单独校时,使其校正到...设计数字时钟仿真电路图 仿真运行 上机连线操作 调试排查并改正错误与不足之处 设计原理 数字...
  • 1、数字电路基础 数字IC设计最基础的书籍了,相关书籍比较多,可以随意挑选:主要是为了弄清楚与或门电路,触发器、译码器、脉冲产生、逻辑化简等待。 读书策略: 用时短、打基础、必读 认真阅读、把书中的习题都...
  • 超强PCB布线设计经验谈附原理图

    万次阅读 2014-07-01 12:40:38
    在当今激烈竞争的电池供电 市场中,由于成本指标限制,设计人员常常使用双面板。尽管多层板(4层、6层及8层)方案在尺寸、噪声和性能方面具有明显优势,成本压力却促使工程师们重新考虑其布线策略,采用双面板。在本文...
  • 数字钟的设计与制作

    万次阅读 2008-01-17 16:30:00
    2006-06-13 11:28:37 数字钟的设计与制作 数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确性和直观性,且无机械装置,具有更更长的使用寿命,因此得到了广泛的使用。...
  • 数字电子电路——数字钟仿真图

    千次阅读 2019-04-22 14:44:22
    数字电子电路——数字钟仿真图 题目:多功能数字钟 要求: 1.设计数字钟具有正常走时功能。 在计时开始或计时出现误差时,由校时电路完成对分、小时与标准时间的校准。 3.设计数字钟具有显示功能。 设计的...
  • 数字逻辑电路—全减器的实现

    万次阅读 2017-09-20 22:24:47
    全减器
  • 数字电路中的时序分析(一)

    千次阅读 2017-07-27 11:34:18
    最近在设计中遇到了亚稳态情况的处理,因此又回头去看了一下数字电路中的时序分析,本篇文章主要讲的就是数字电路中的时序分析。  延时可以分成两大类:一类是门延时;另一类的是D触发器的延时。这两类延时在时序...
  • 供大家参考
  • 数字电子技术基础(第六版)课后答案 电子电气类考研用书阎石 版 课后习题答案与解析 ...全书由数制和码制、逻辑代数基础、门电路、组合逻辑电路、半导体存储电路、时序逻辑电路、脉冲波形的产...
1 2 3 4 5 ... 20
收藏数 58,973
精华内容 23,589
关键字:

数字电路设计
